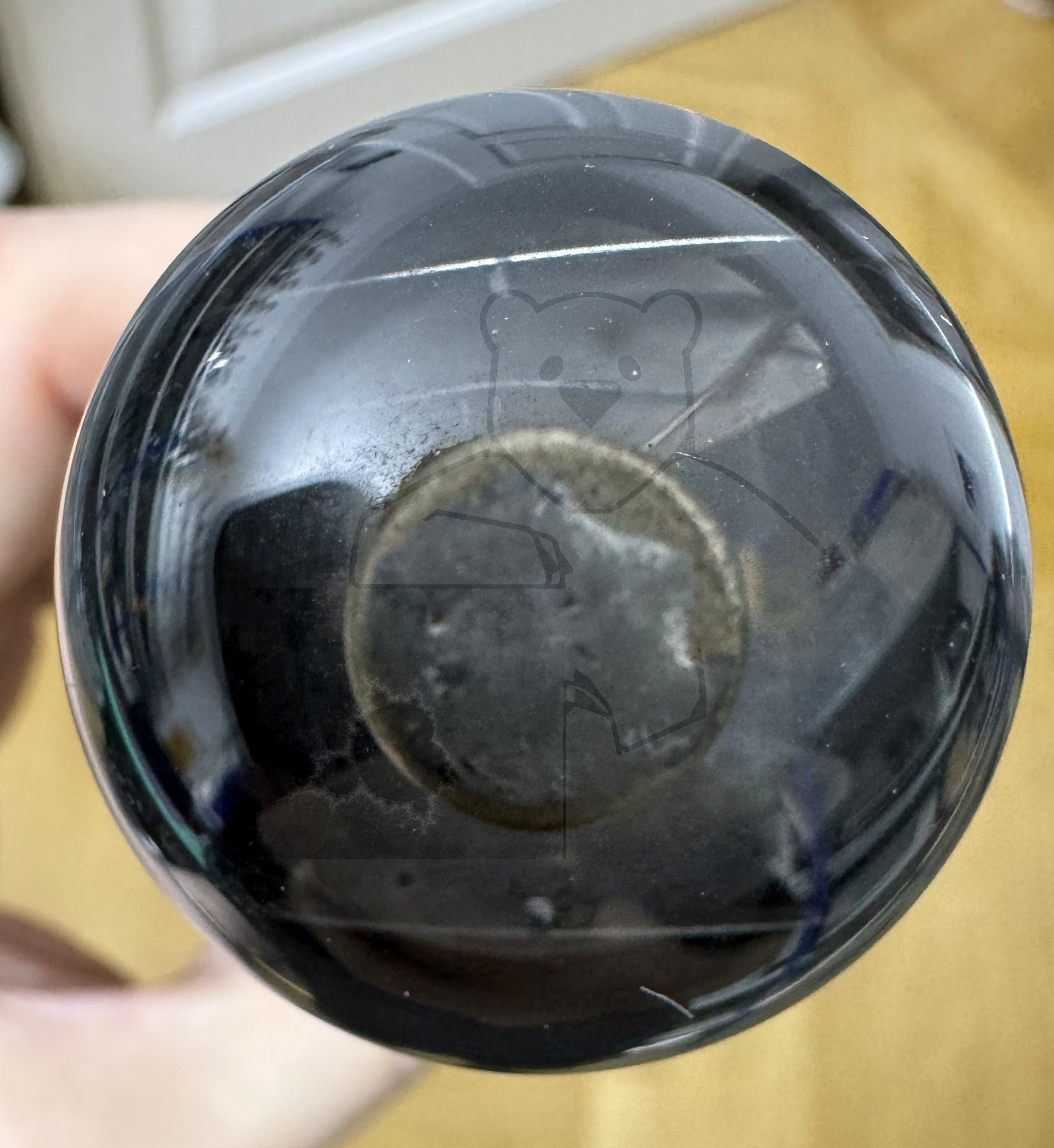

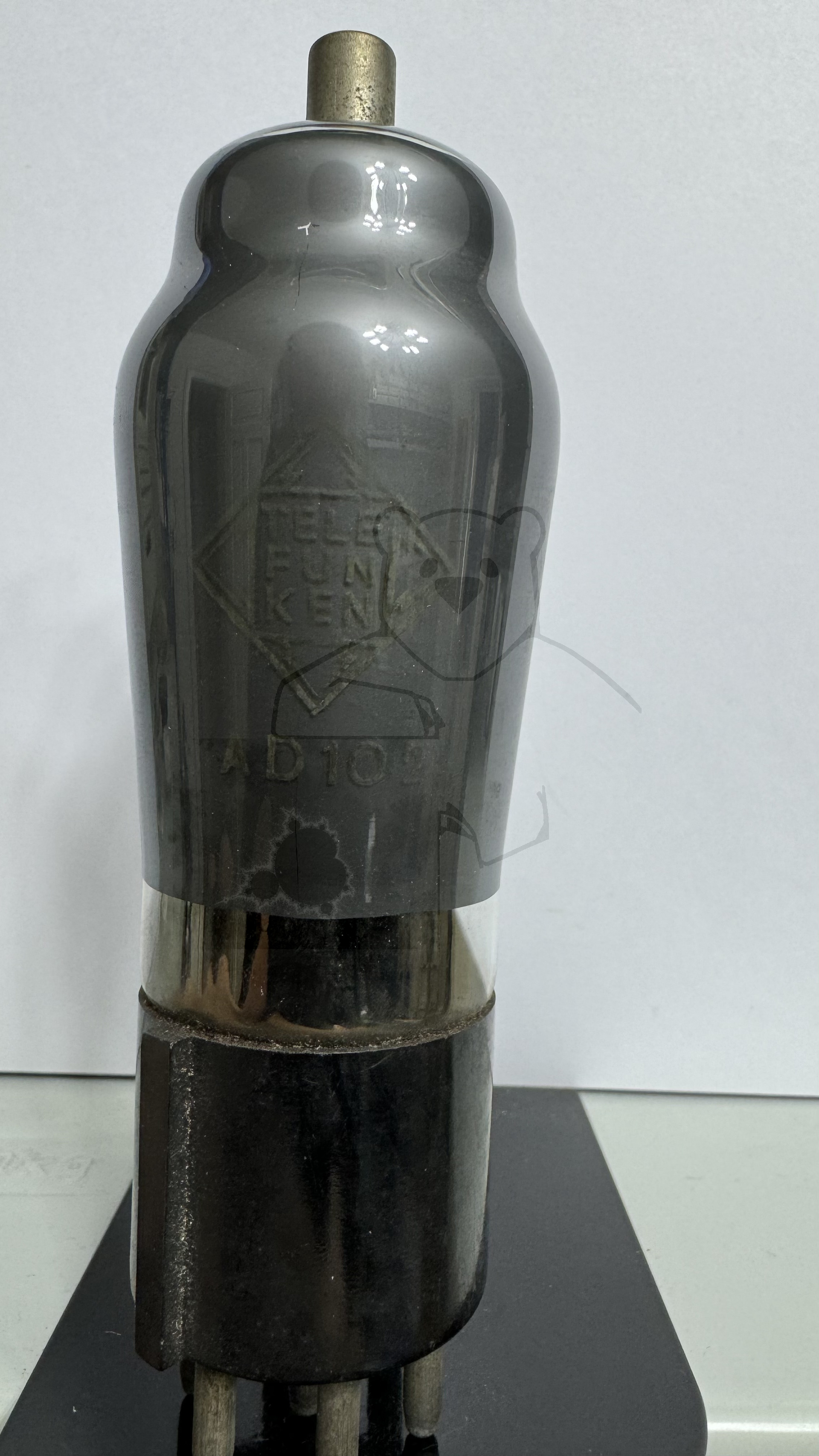

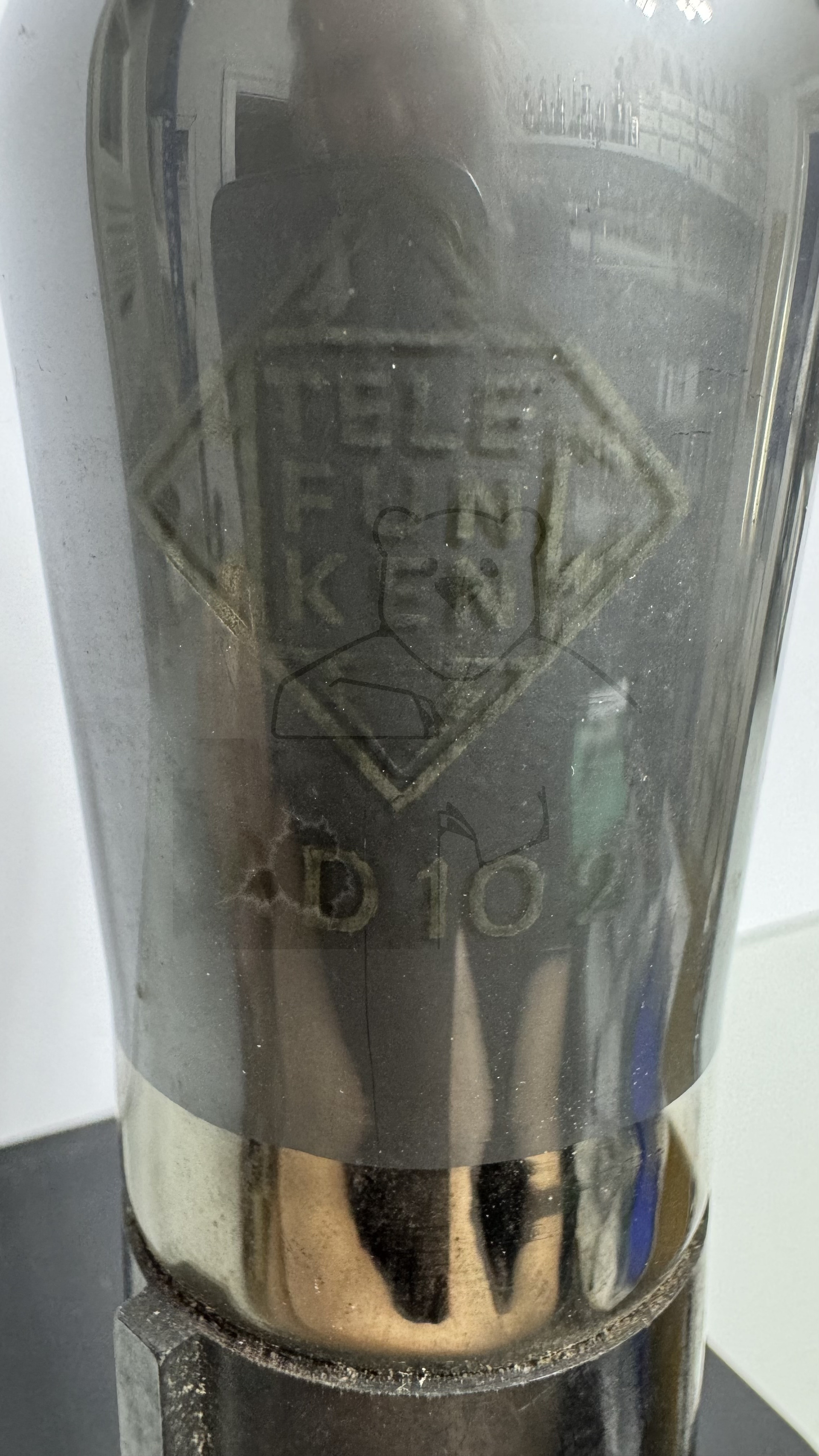

Daten und Bilder der Röhre: AD102

🔎 Beschreibung der Röhre: AD102

Name	AD102
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,6
Art der Heizung	Indirekt

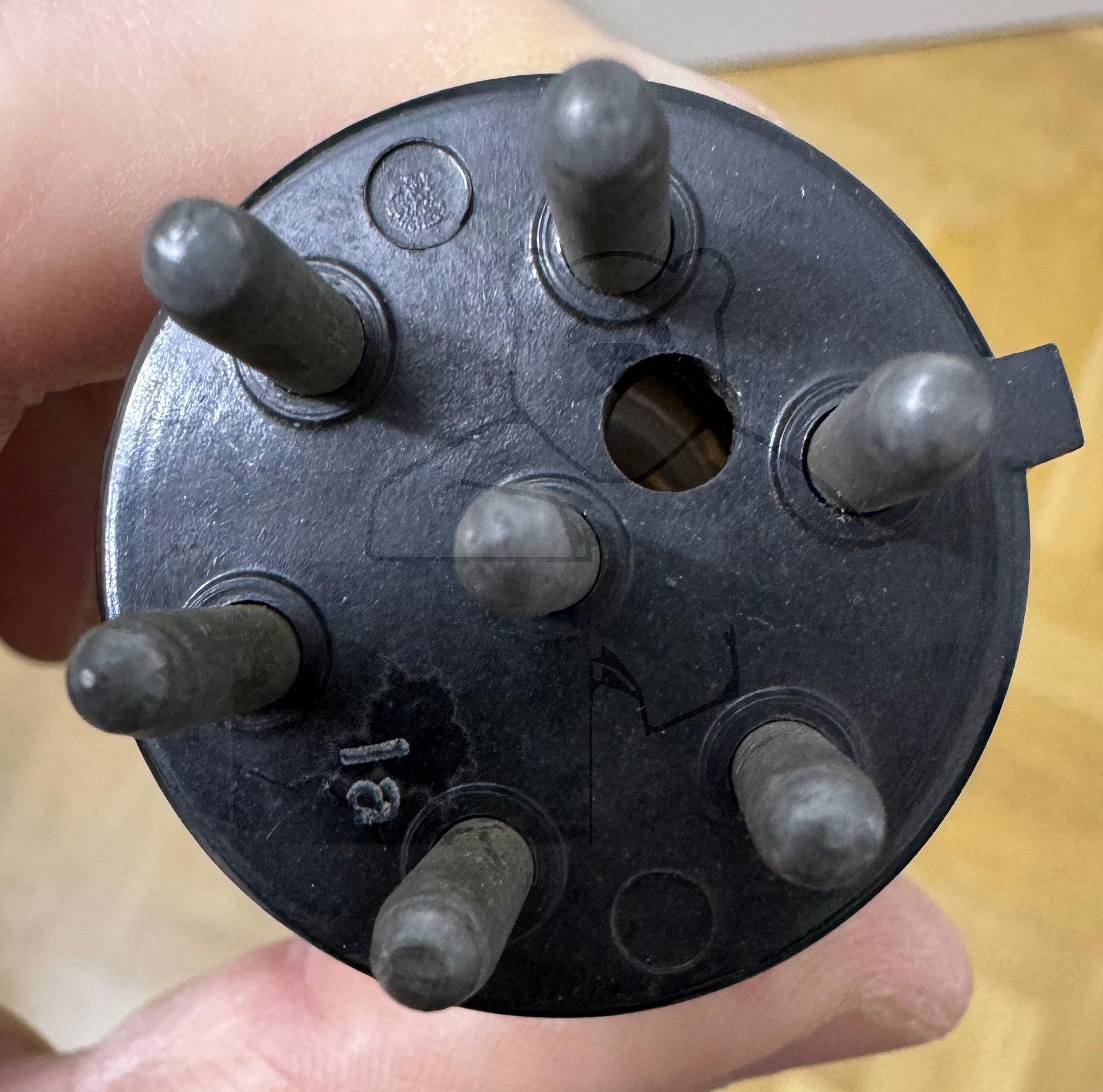

Röhren mit Sockel	→ Informationen zum Sockel: Postroehre, 7pol. → Liste aller Röhren mit: Postroehre, 7pol.
Zusätzliche Informationen
Letzte Änderung	12.08.2025 21:57:43

🔎 Beschreibung der Systeme für die Röhre: AD102

	System 1
Kathode	5
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	2, 6
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

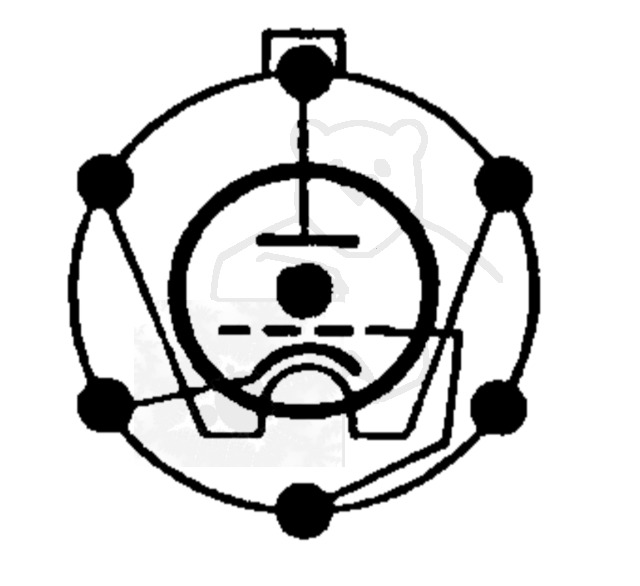

🔎 Sockelschaltung der AD102

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu AD102

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/gkZIGotfQfo (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: AD102
Datenblatt AD102 Telefunken [www.tubedata.info].pdf (163 kB)
Pruefkarte AD102 RV210 - Funke W19 Roehrenpruefer.pdf (155 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
