Daten und Bilder der Röhre: ABC1

🔎 Beschreibung der Röhre: ABC1

Name	ABC1
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,65
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	06.06.2018 22:25:41

🔎 Beschreibung der Systeme für die Röhre: ABC1

	System 1	System 2
Kathode	4	4
Gitter 1		Kappe
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	8
Anode 2	5
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	1	1
Funktion	→ Demodulator	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

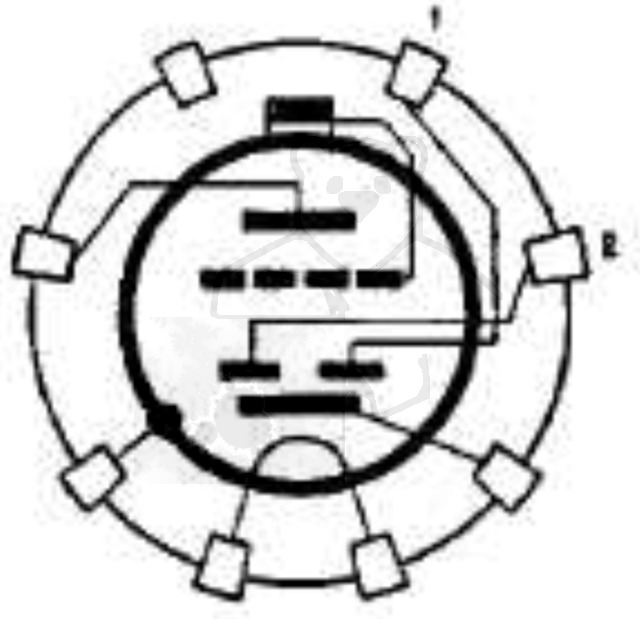

🔎 Sockelschaltung der ABC1

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: ABC1
Anwendung ABC1 Telefunken.pdf (138 kB)
Datenblatt ABC1 Miniwatt [www.tubedata.info].pdf (628 kB)
Datenblatt ABC1 Philips.pdf (24 kB)
Datenblatt ABC1 RFT.pdf (77 kB)
Datenblatt ABC1 Telefunken.pdf (607 kB)
Datenblatt ABC1 Tungsram.pdf (94 kB)
Pruefkarte ABC1 ABL1 - Funke W19 Roehrenpruefer.pdf (150 kB)
Pruefkarte ABC1 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (226 kB)
Pruefkarte ABC1 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (235 kB)
Pruefkarte AC2 ABC1 - Funke W19 Roehrenpruefer.pdf (162 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: ABC1

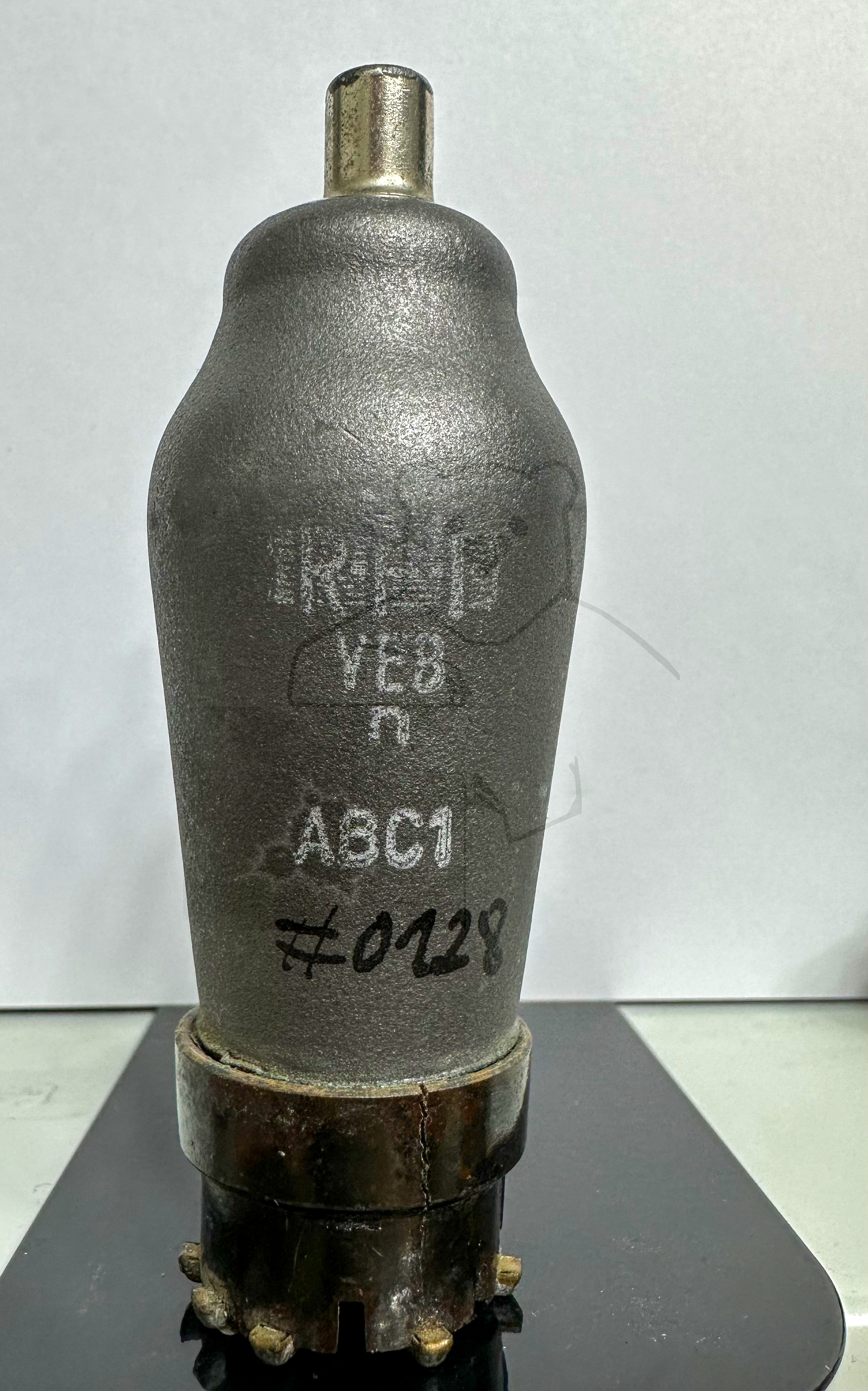

Röhre ABC1 #0128 Bild 1

Röhre ABC1 #6697 Bild 1

🔎 Alle Röhren vom Typ ABC1 in der Sammlung

→ ABC1 Inventar: 00128 Hersteller: → R-F-T

→ ABC1 Inventar: 06697 Hersteller: → Telefunken
