Daten und Bilder der Röhre: AB2

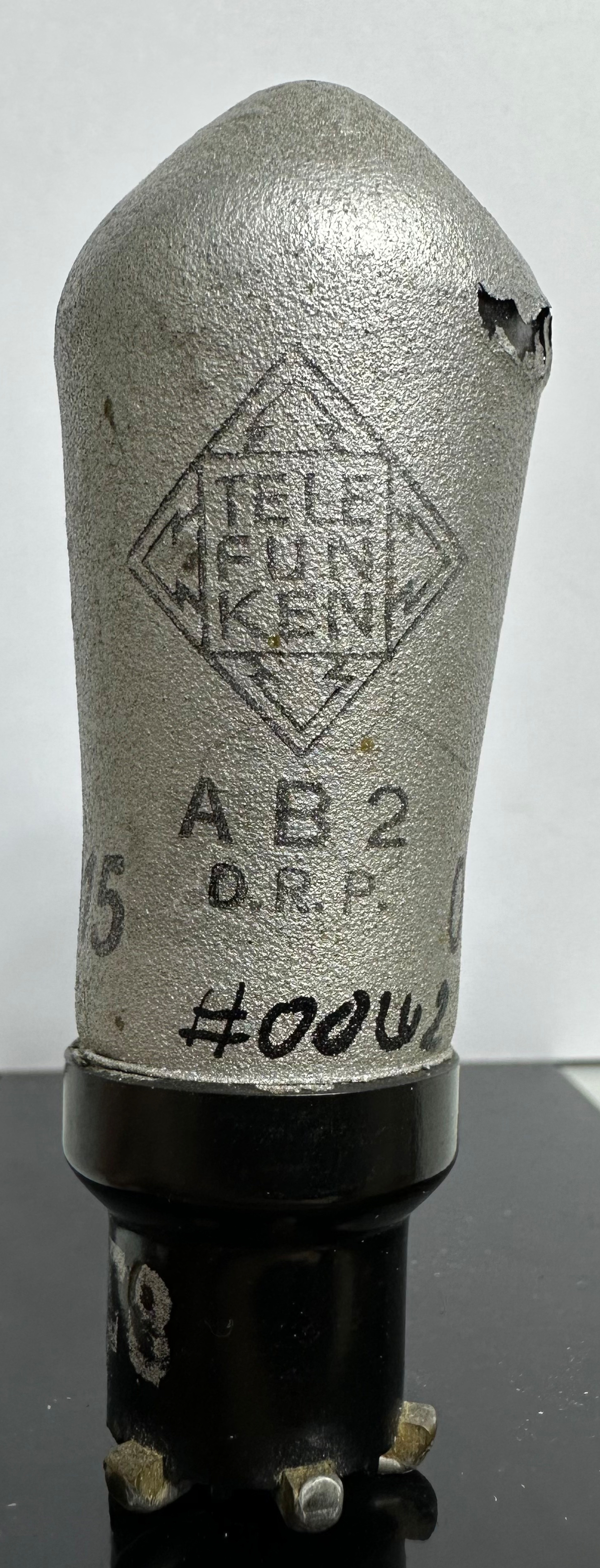

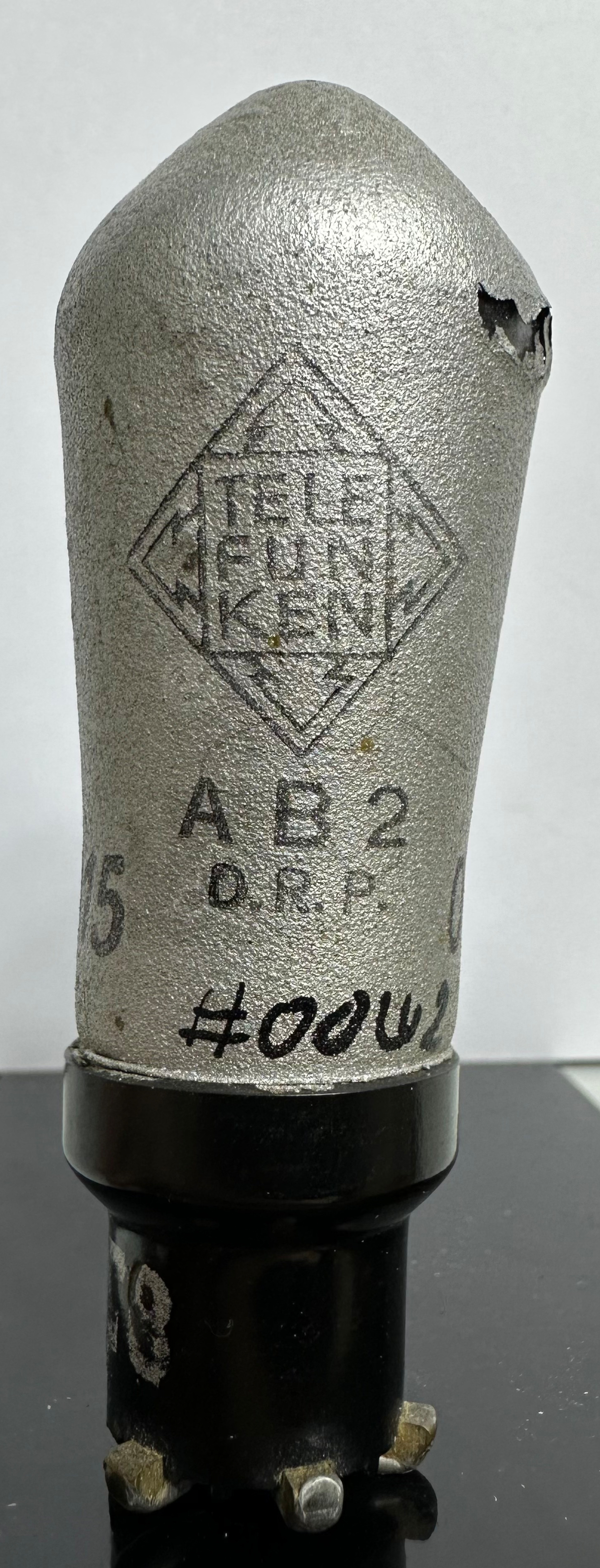

🔎 Beschreibung der Röhre: AB2

Name	AB2
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,65
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 5pol. → Liste aller Röhren mit: Aussenkontakt, 5pol.
Zusätzliche Informationen
Letzte Änderung	28.05.2021 11:59:53

🔎 Beschreibung der Systeme für die Röhre: AB2

	System 1
Kathode	4
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2	1
Leuchtschirm
Heizung	2, 3
Abschirmung	4
Funktion	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

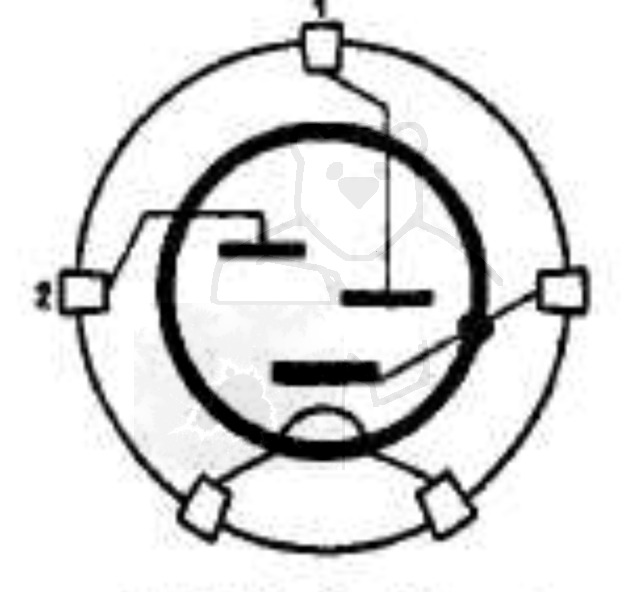

🔎 Sockelschaltung der AB2

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: AB2
Anwendung AB2.pdf (135 kB)
Datenblatt AB2 Miniwatt [www.tubedata.info].pdf (253 kB)
Datenblatt AB2 Philips.pdf (27 kB)
Datenblatt AB2 Telefunken.pdf (162 kB)
Datenblatt AB2 Tungsram.pdf (87 kB)
Pruefkarte AB1 AB2 DD465 D41 - Funke W19 Roehrenpruefer.pdf (155 kB)
Pruefkarte AB2 - Neuberger RPM370 Roehrenmessgeraet.pdf (234 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
