🔎 Beschreibung der Röhre: 6Г7
| Name | 6Г7 |
| Vergleichsname | 6G7 6Q7 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 05.06.2018 21:47:03 |
🔎 Beschreibung der Systeme für die Röhre: 6Г7
| System 1 | System 2 | |
| Kathode | 8 | 8 |
| Gitter 1 | Kappe | |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 3 | 4 |
| Anode 2 | 5 | |
| Leuchtschirm | ||
| Heizung | 2, 7 | 2, 7 |
| Abschirmung | 1 | 1 |
| Funktion | → Niederfrequenzverstaerker, Triode |
→ Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 6Г7
Bildquelle: RCA Datenblatt
🔎 Datenblätter zur Röhre: 6Г7
Datenblatt 6Q7 RCA.pdf (42 kB)
Datenblatt 6Q7 Sylvania Version 1.pdf (481 kB)
Datenblatt 6Q7 Sylvania Version 2.pdf (69 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6Г7

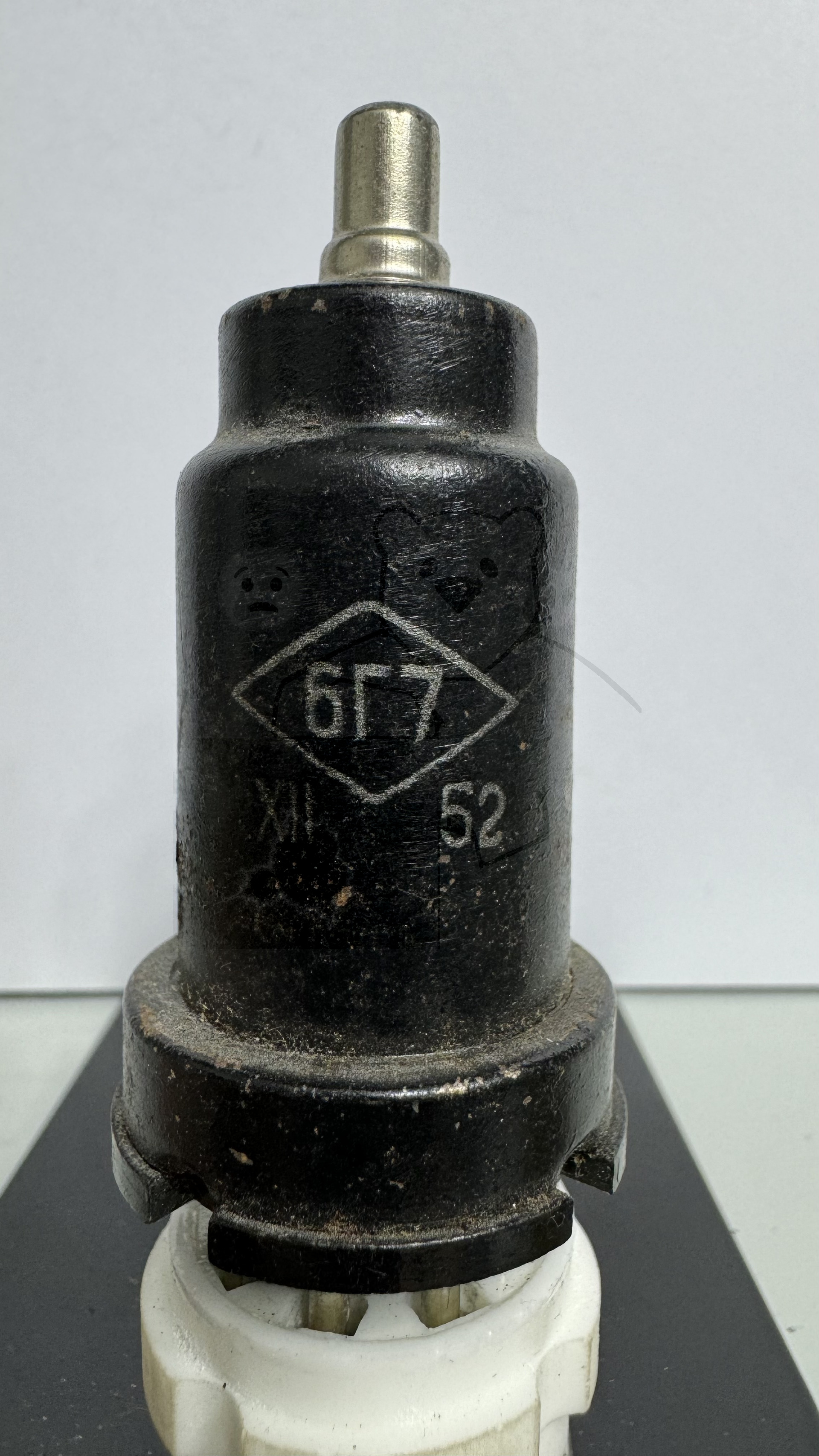

Röhre 6Г7 #0231 Bild 1

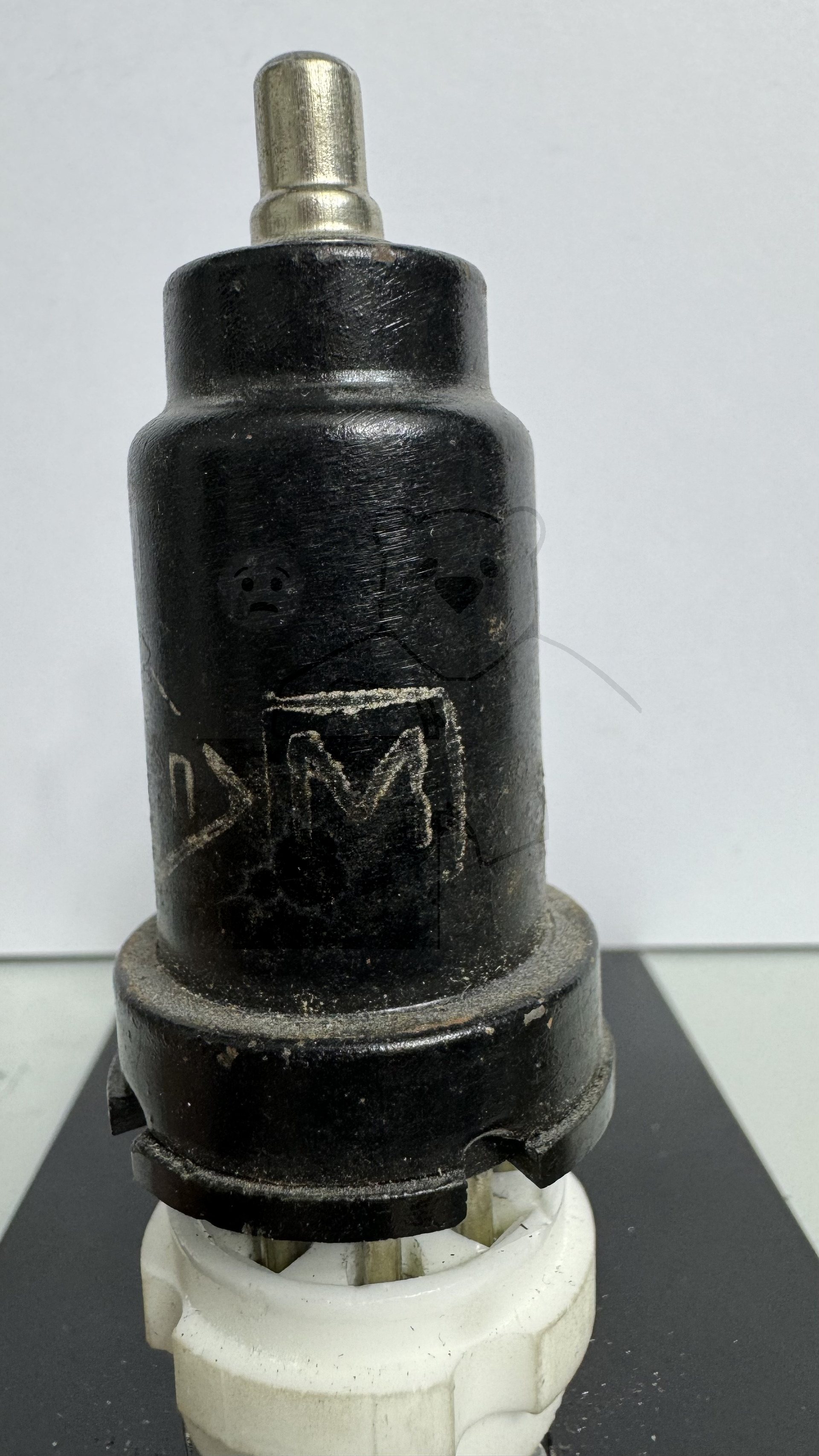

Röhre 6Г7 #0231 Bild 2

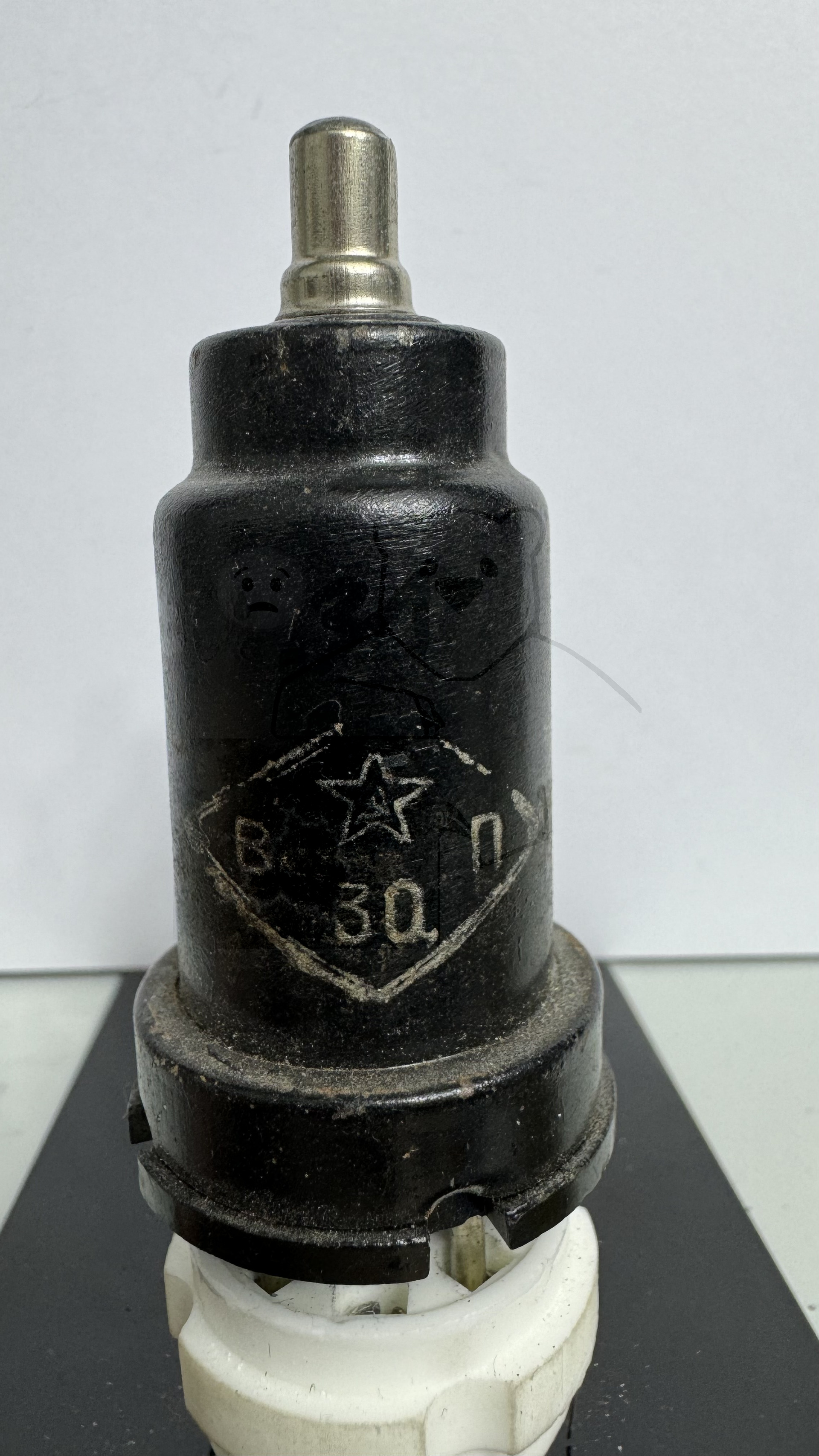

Röhre 6Г7 #0231 Bild 3

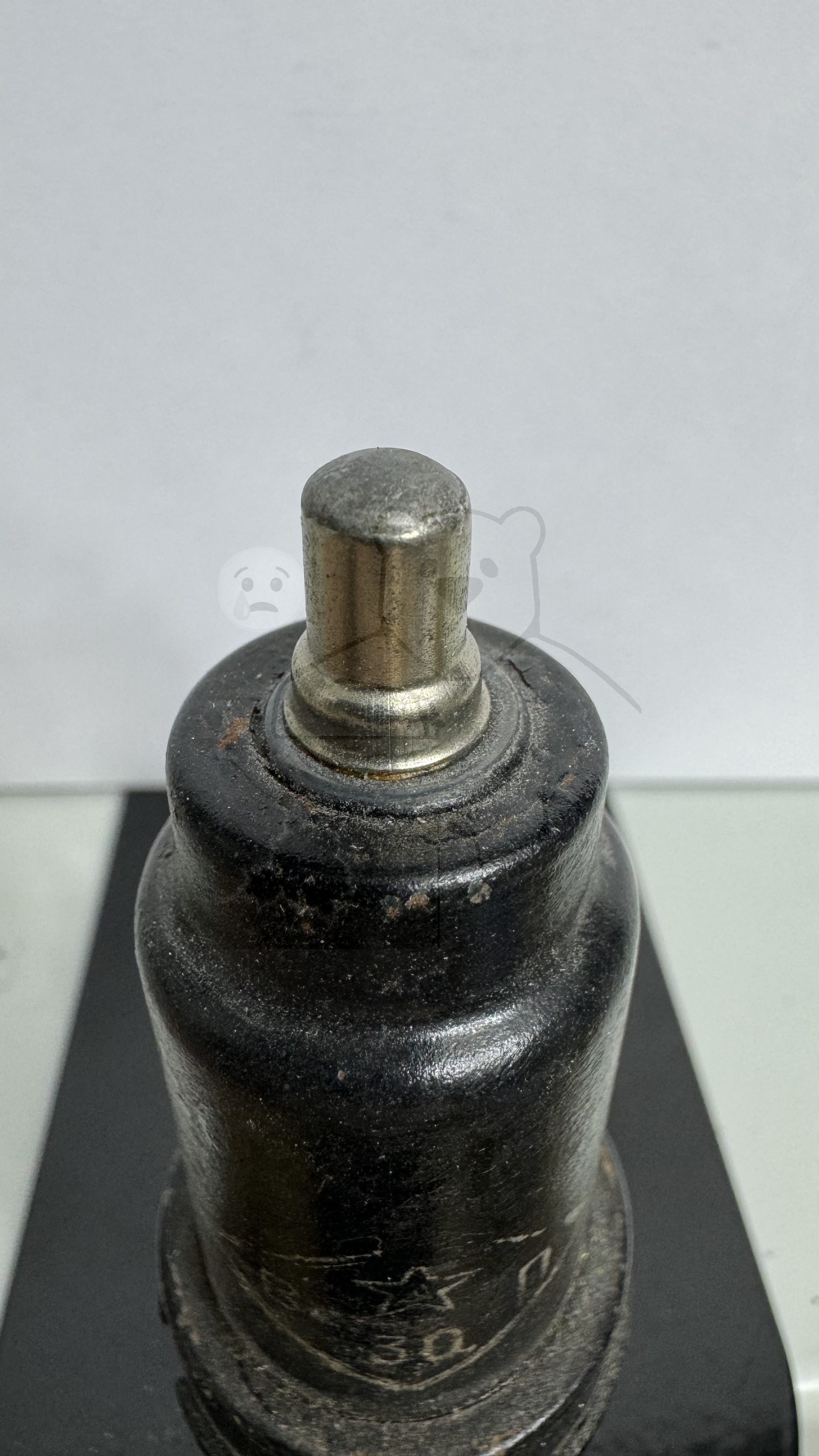

Röhre 6Г7 #0231 Bild 4

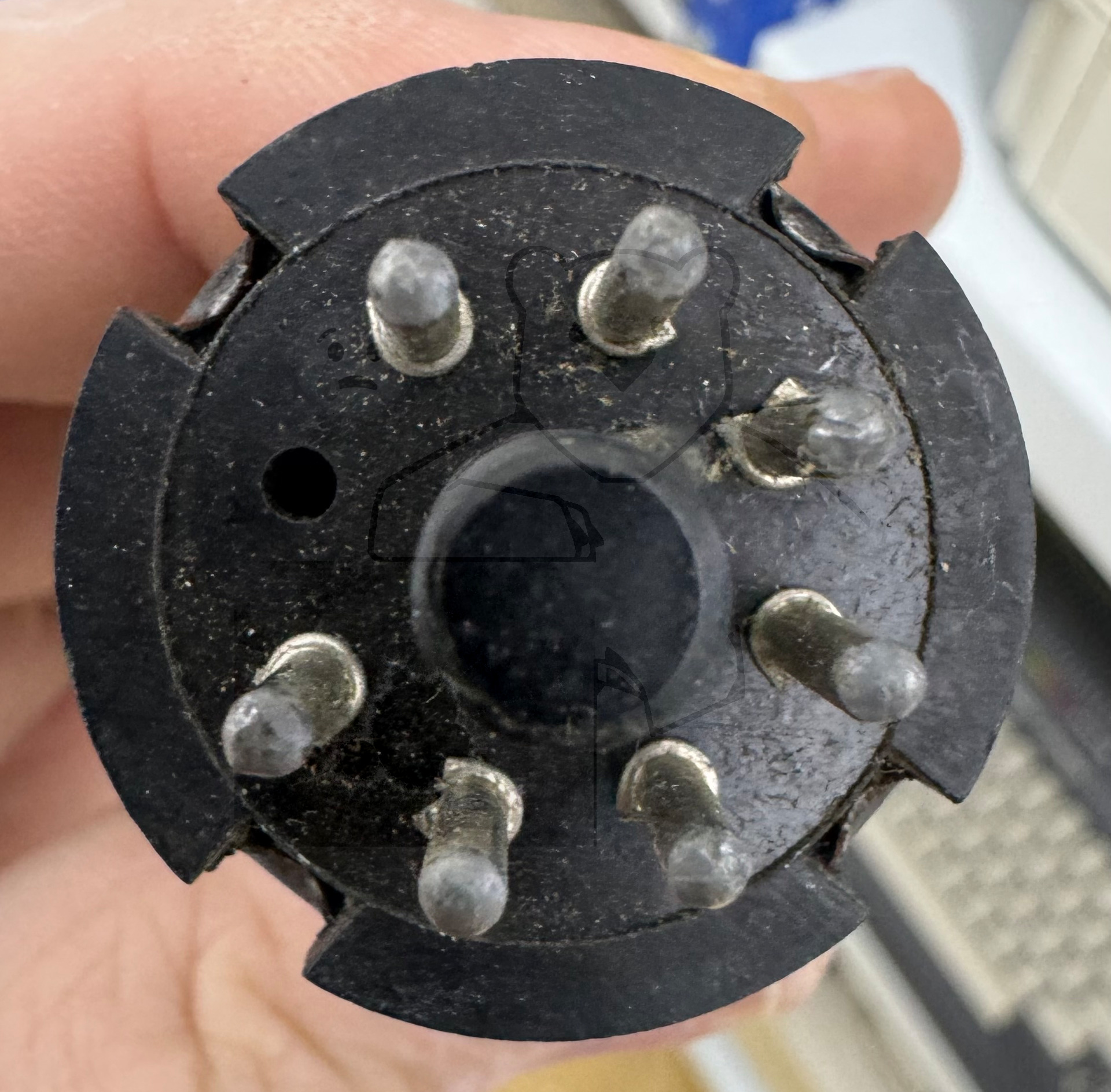

Röhre 6Г7 #0231 Bild 5

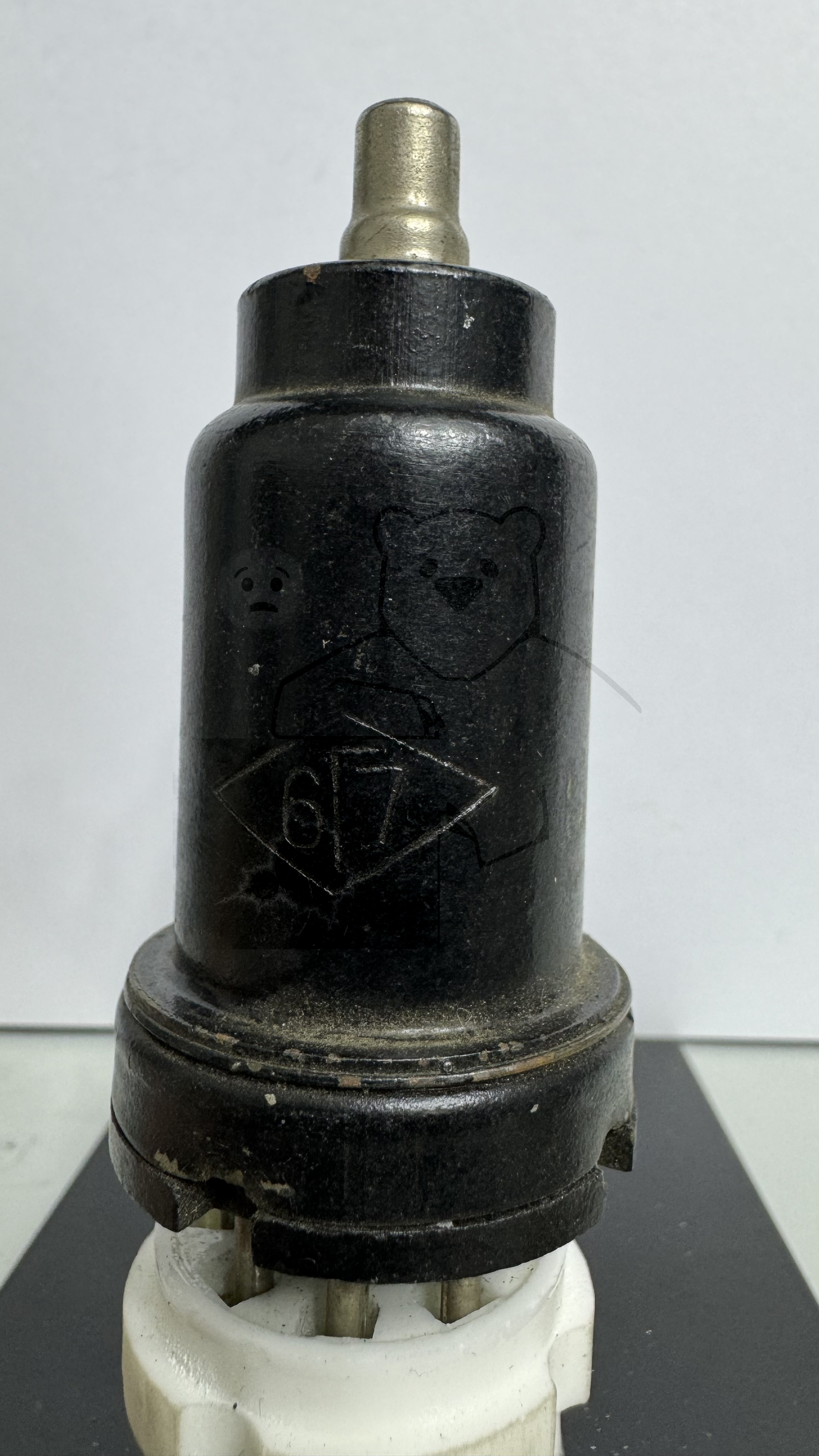

Röhre 6Г7 #6174 Bild 1

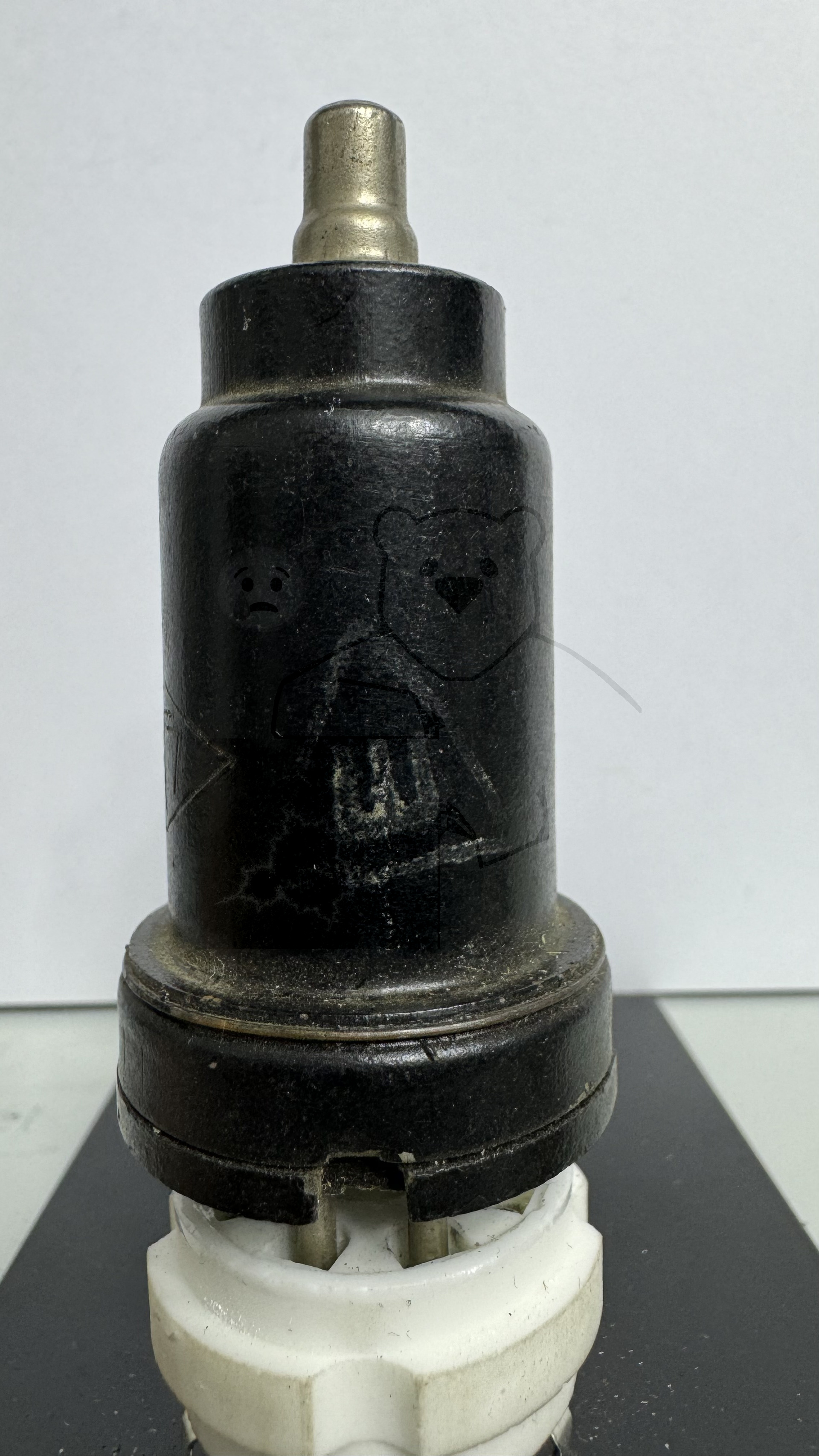

Röhre 6Г7 #6174 Bild 2

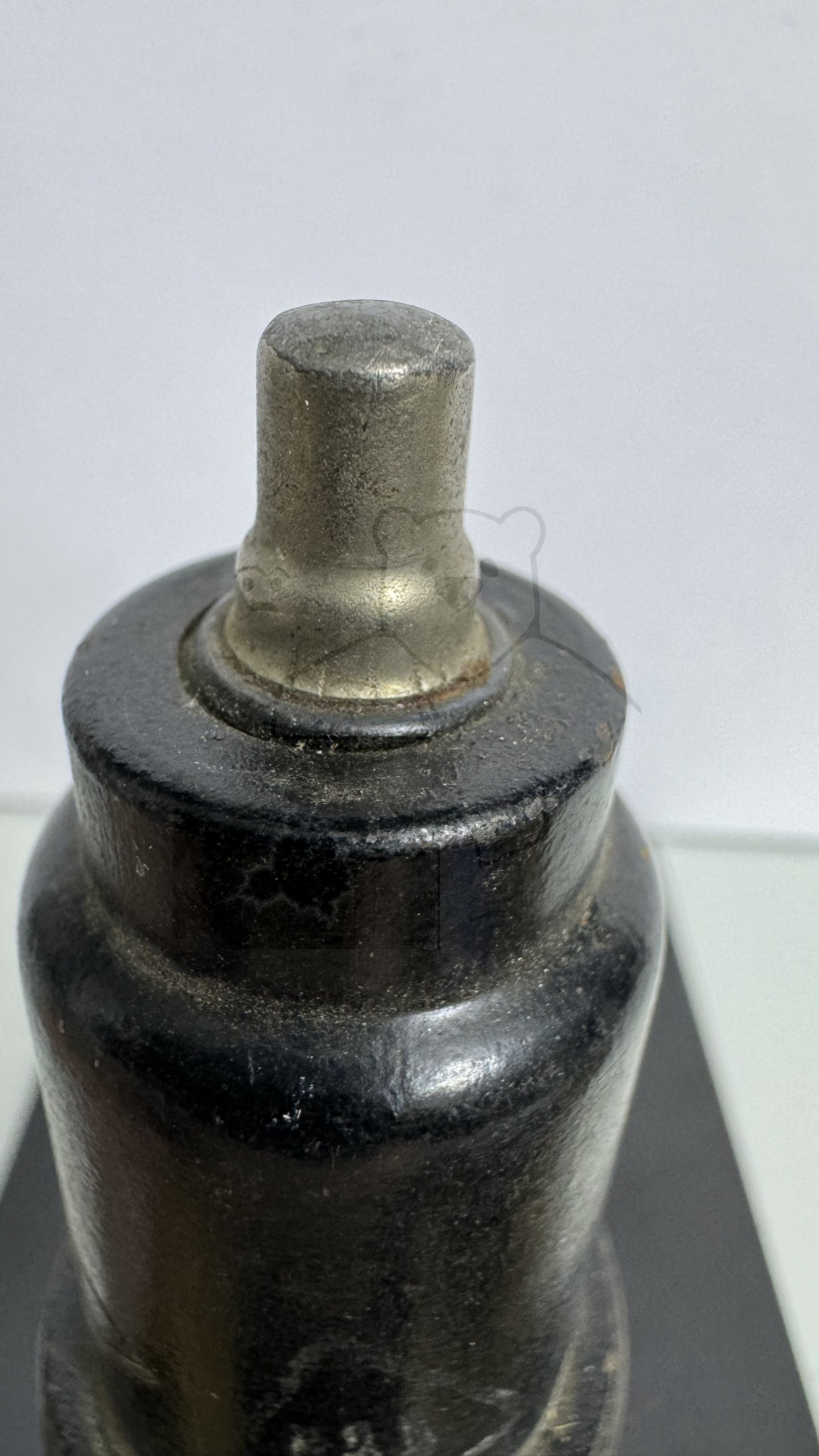

Röhre 6Г7 #6174 Bild 3

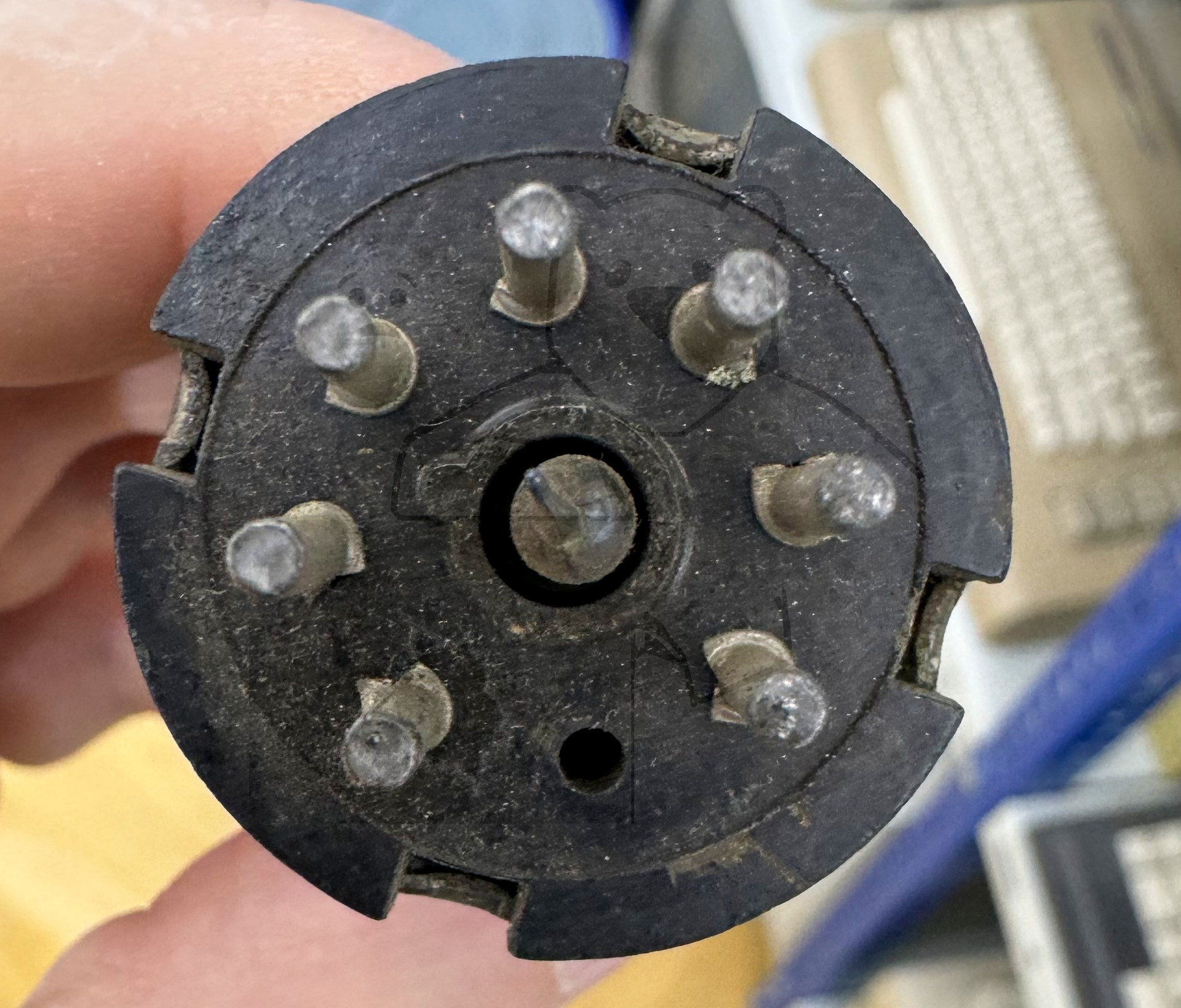

Röhre 6Г7 #6174 Bild 4

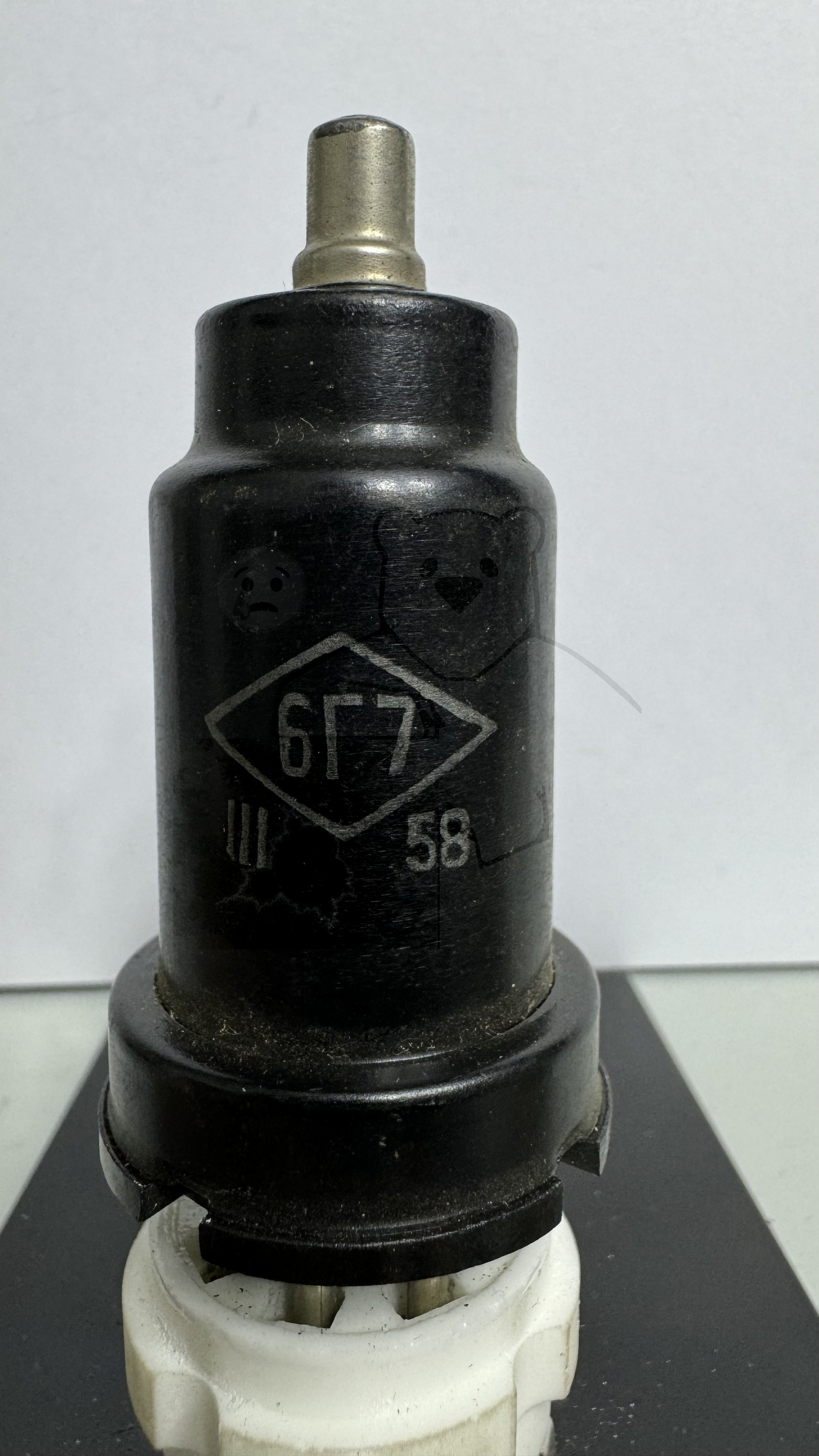

Röhre 6Г7 #6180 Bild 1

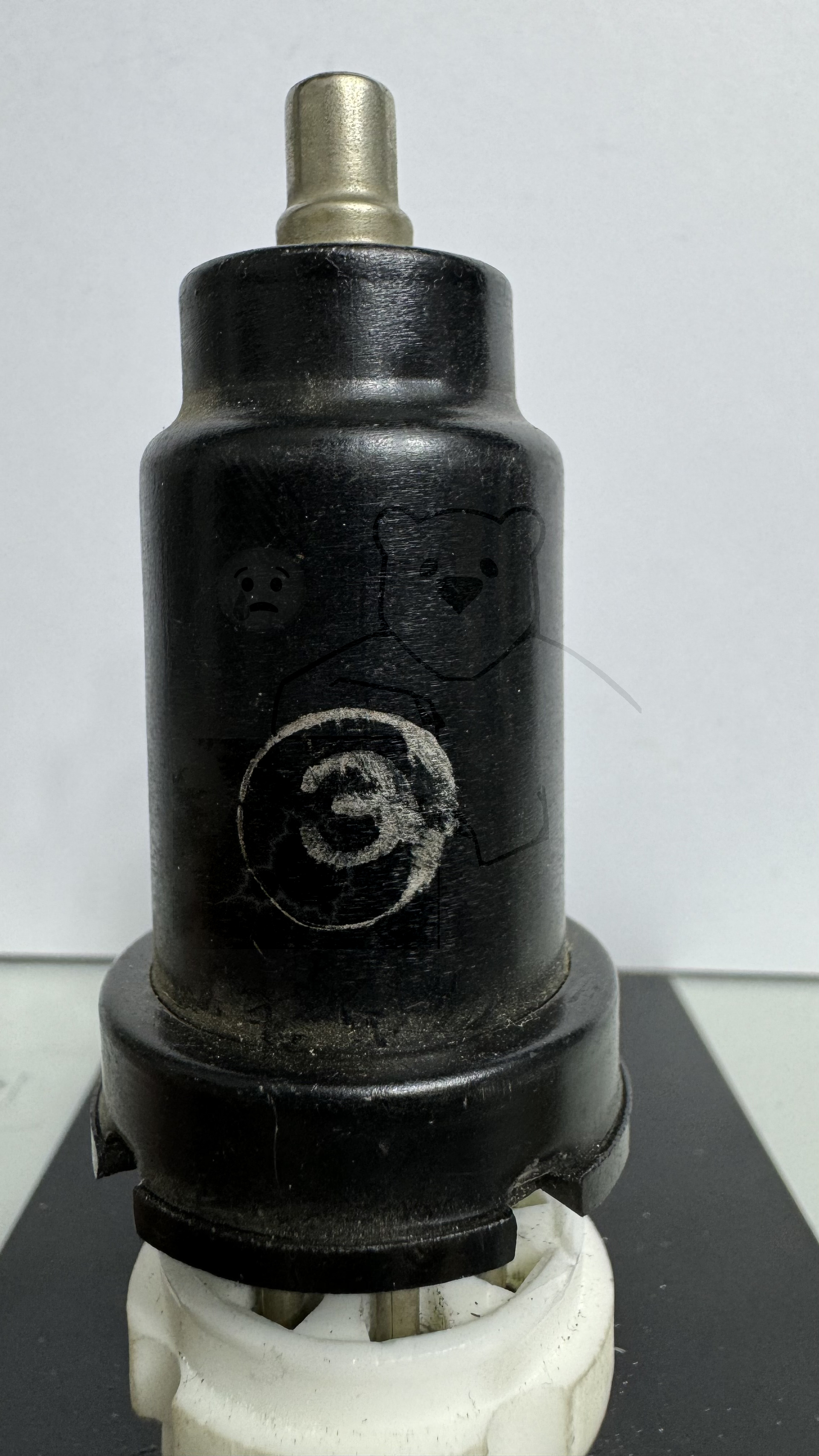

Röhre 6Г7 #6180 Bild 2
🔎 Alle Röhren vom Typ 6Г7 in der Sammlung
- → 6Г7 Inventar: 00231 Hersteller: → UdSSR (ФОТОН, Foton)
- → 6Г7 Inventar: 06174 Hersteller: → UdSSR (ФОТОН, Foton)
- → 6Г7 Inventar: 06175 Hersteller: → UdSSR (ФОТОН, Foton)
- → 6Г7 Inventar: 06180 Hersteller: → UdSSR (ФОТОН, Foton)
