Daten und Bilder der Röhre: 6SR7

🔎 Beschreibung der Röhre: 6SR7

Name	6SR7
Vergleichsname	VT-233
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 21:34:14

🔎 Beschreibung der Systeme für die Röhre: 6SR7

	System 1	System 2	System 3
Kathode	3	3	3
Gitter 1	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	5	4
Anode 2
Leuchtschirm
Heizung	7, 8	7, 8	7, 8
Abschirmung	1	1	1
Funktion	→ Niederfrequenzverstaerker, Triode	→ Demodulator	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

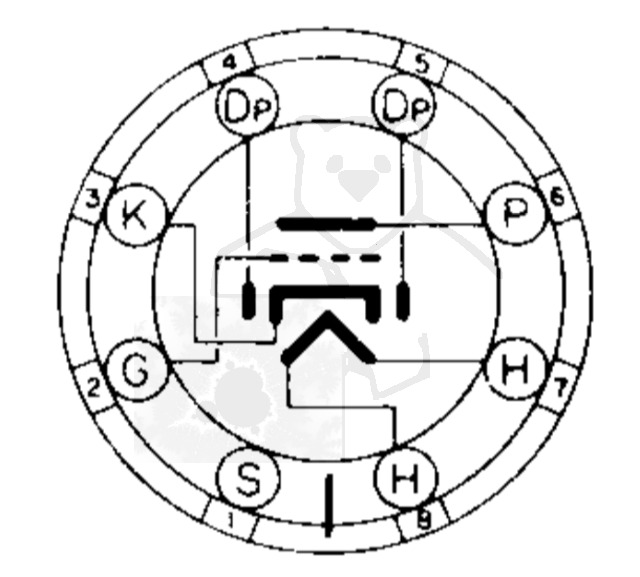

🔎 Sockelschaltung der 6SR7

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 6SR7
Datenblatt 6SR7 RCA [www.tubedata.info].pdf (117 kB)
Datenblatt 6SR7 Tung-Sol [www.tubedata.info].pdf (109 kB)
Pruefkarte 6SQ7 6SR7 6ST7 VT-103 VT-233 VT-205 - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte 6SR7 6ST7 VT-233 VT-205 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte 6SR7 6ST7 VT205 VT233 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)
Pruefkarte 6SR7 6ST7 VT205 VT233 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (222 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: 6SR7

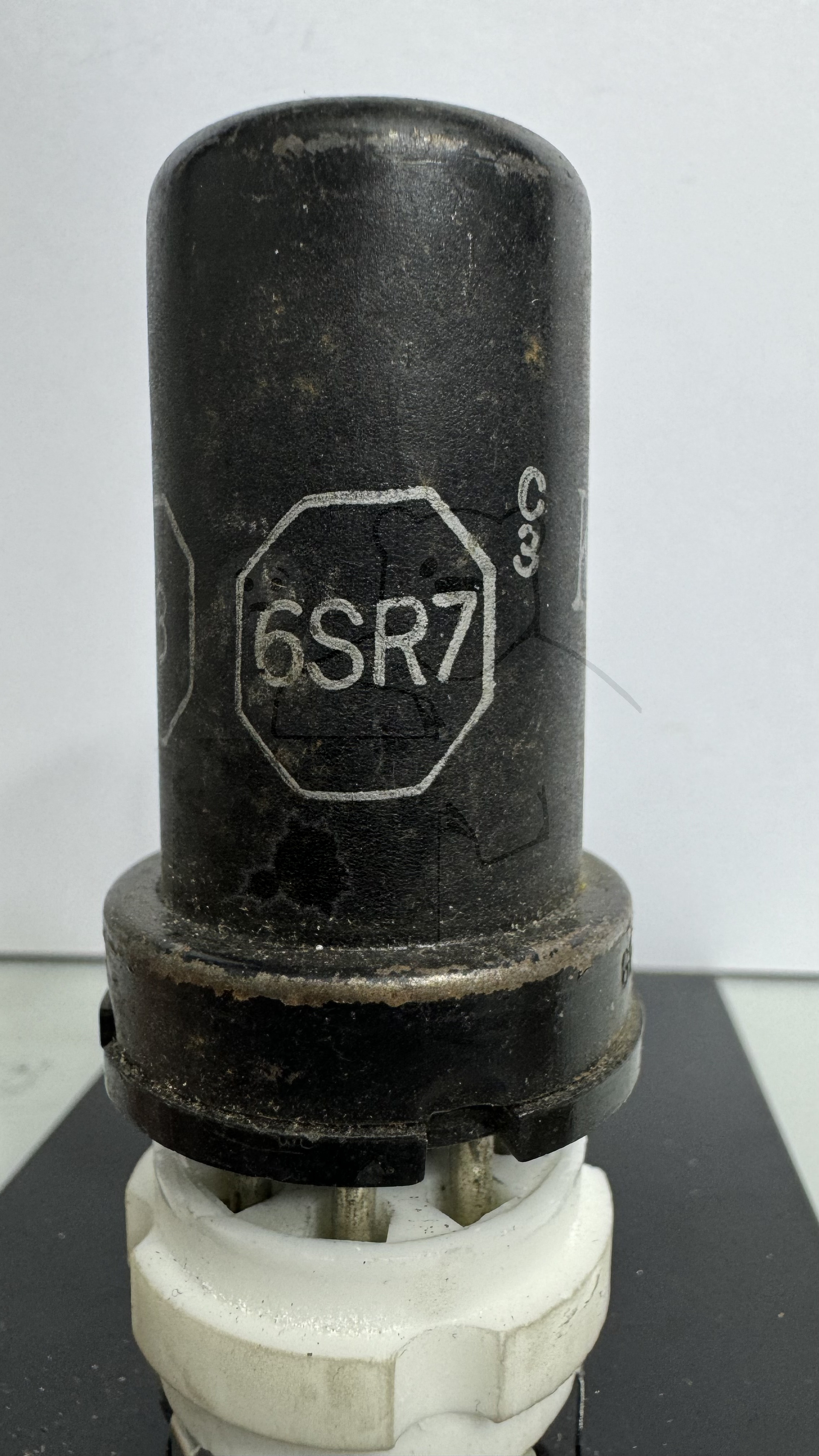

Röhre 6SR7 #6087 Bild 1

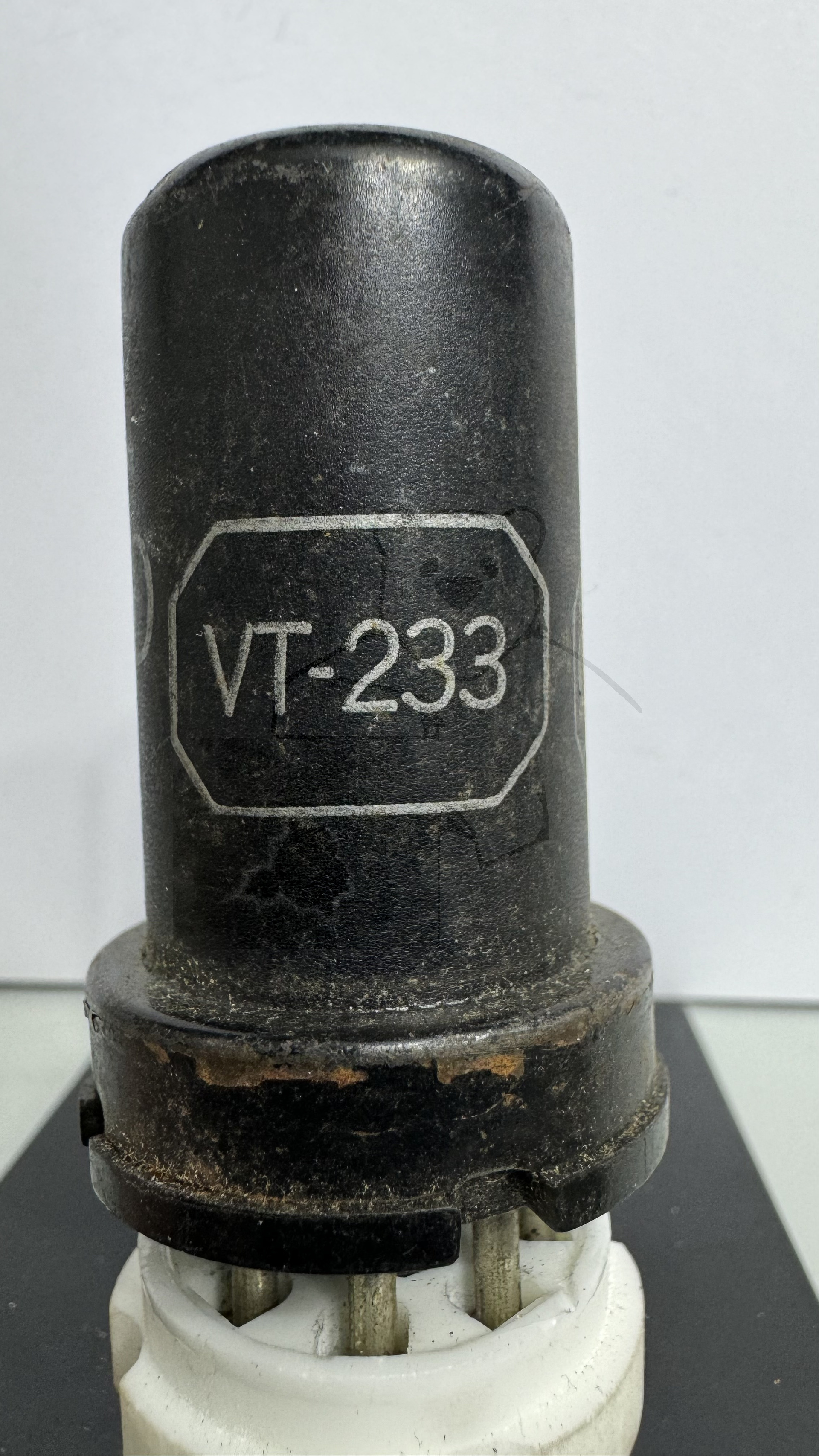

Röhre 6SR7 #6087 Bild 2

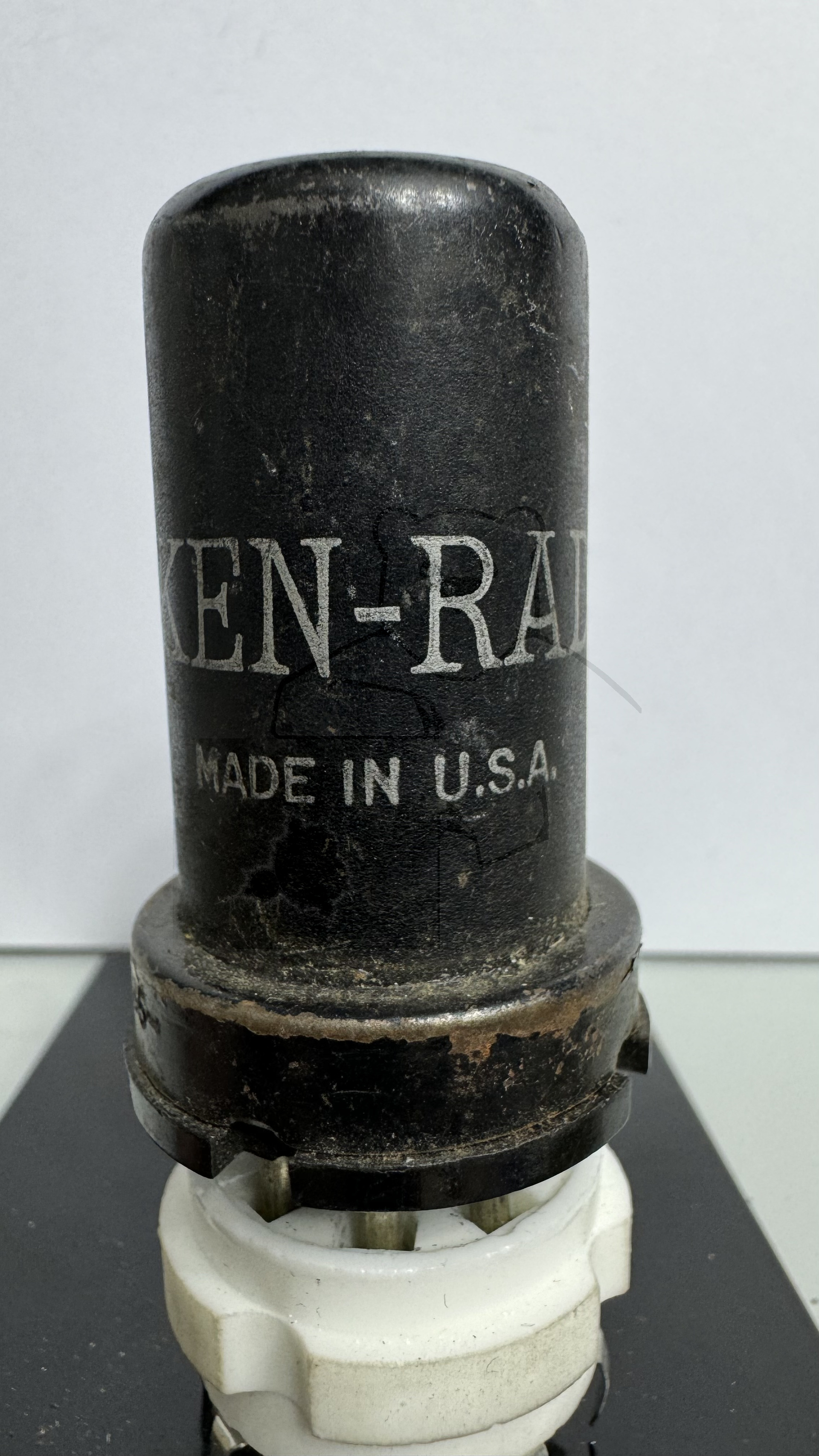

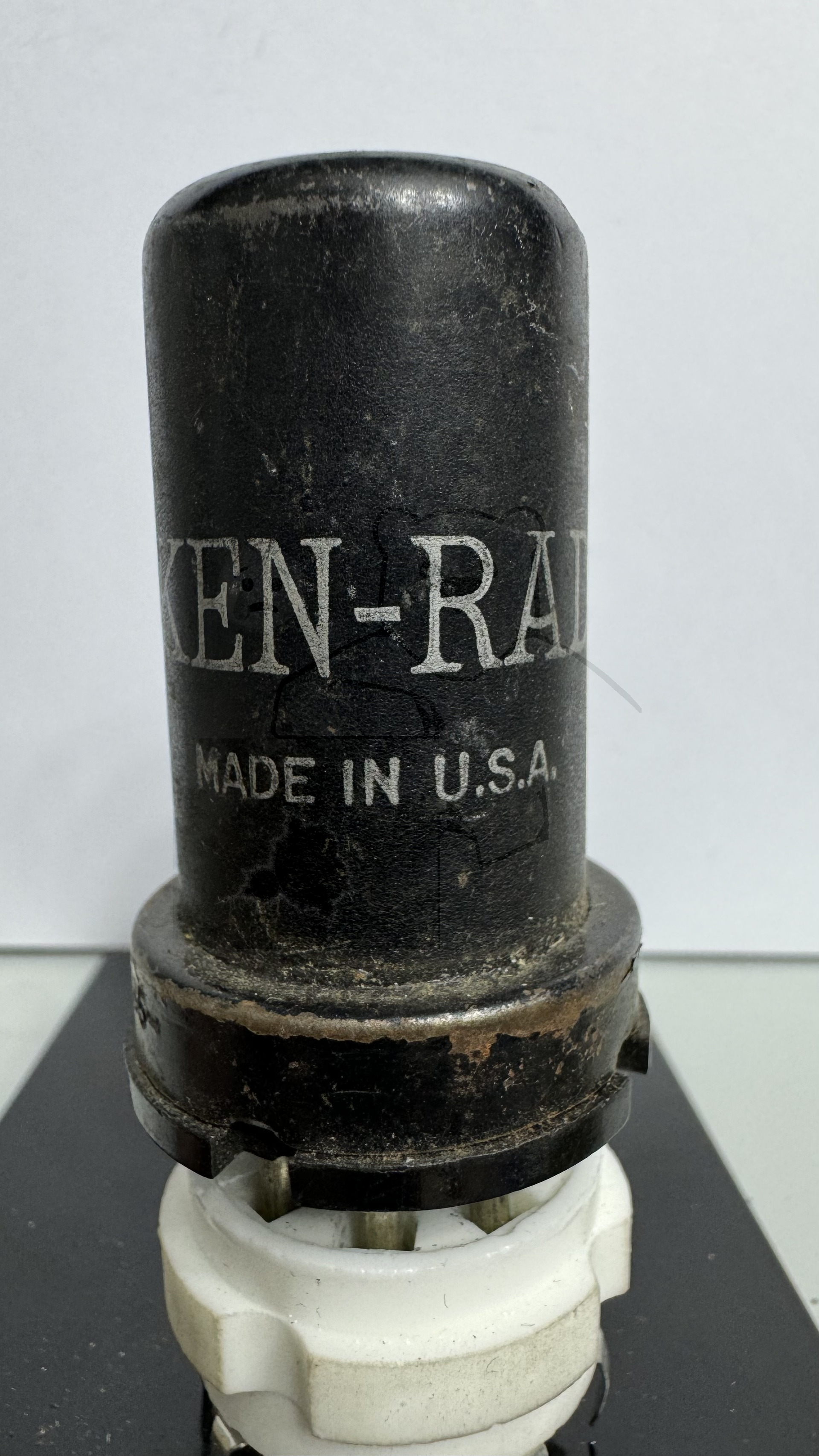

Röhre 6SR7 #6087 Bild 3

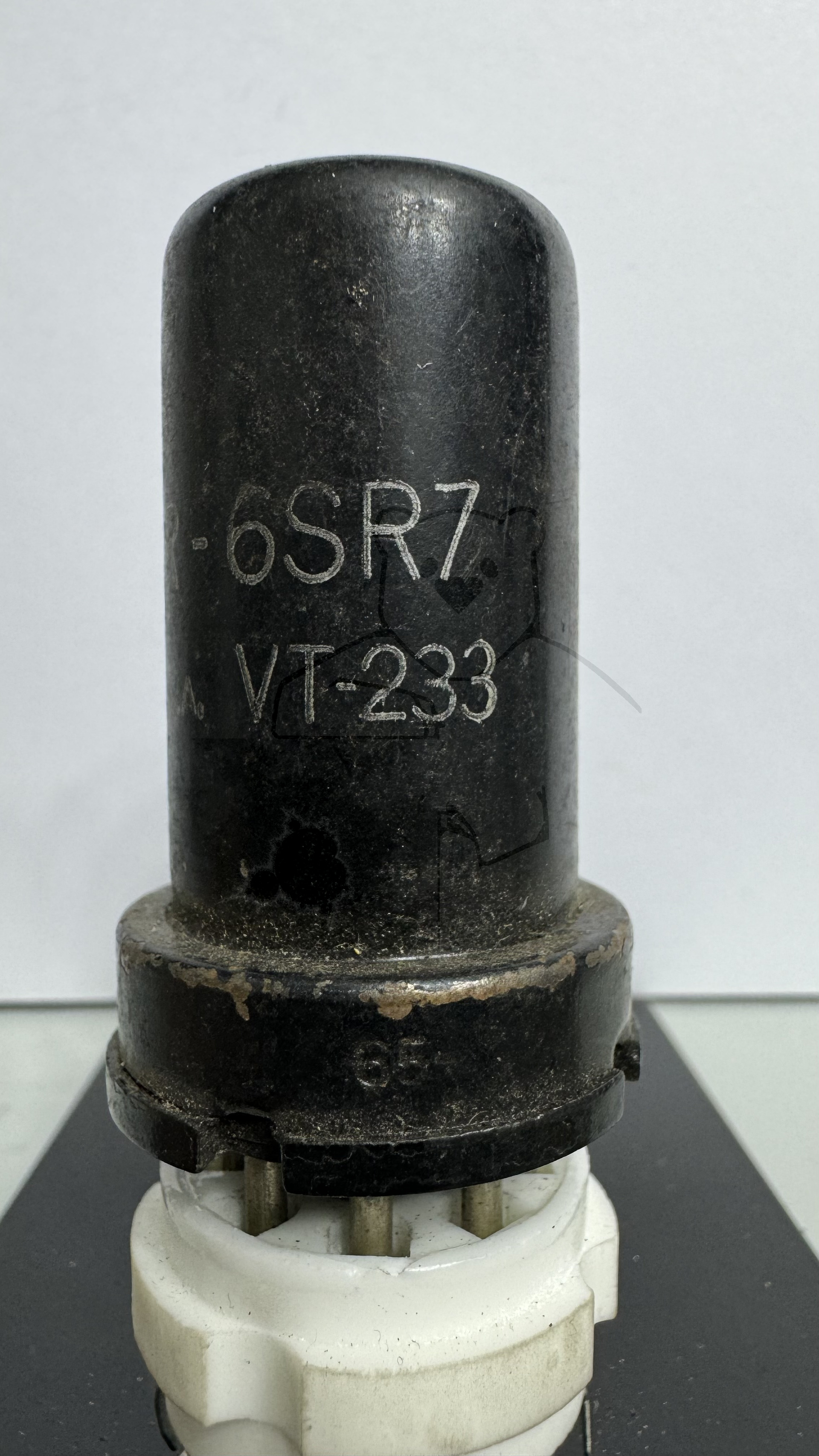

Röhre 6SR7 #6104 Bild 1

🔎 Alle Röhren vom Typ 6SR7 in der Sammlung

→ 6SR7 Inventar: 06087 Hersteller: → KEN-RAD

→ 6SR7 Inventar: 06104 Hersteller: → KEN-RAD
