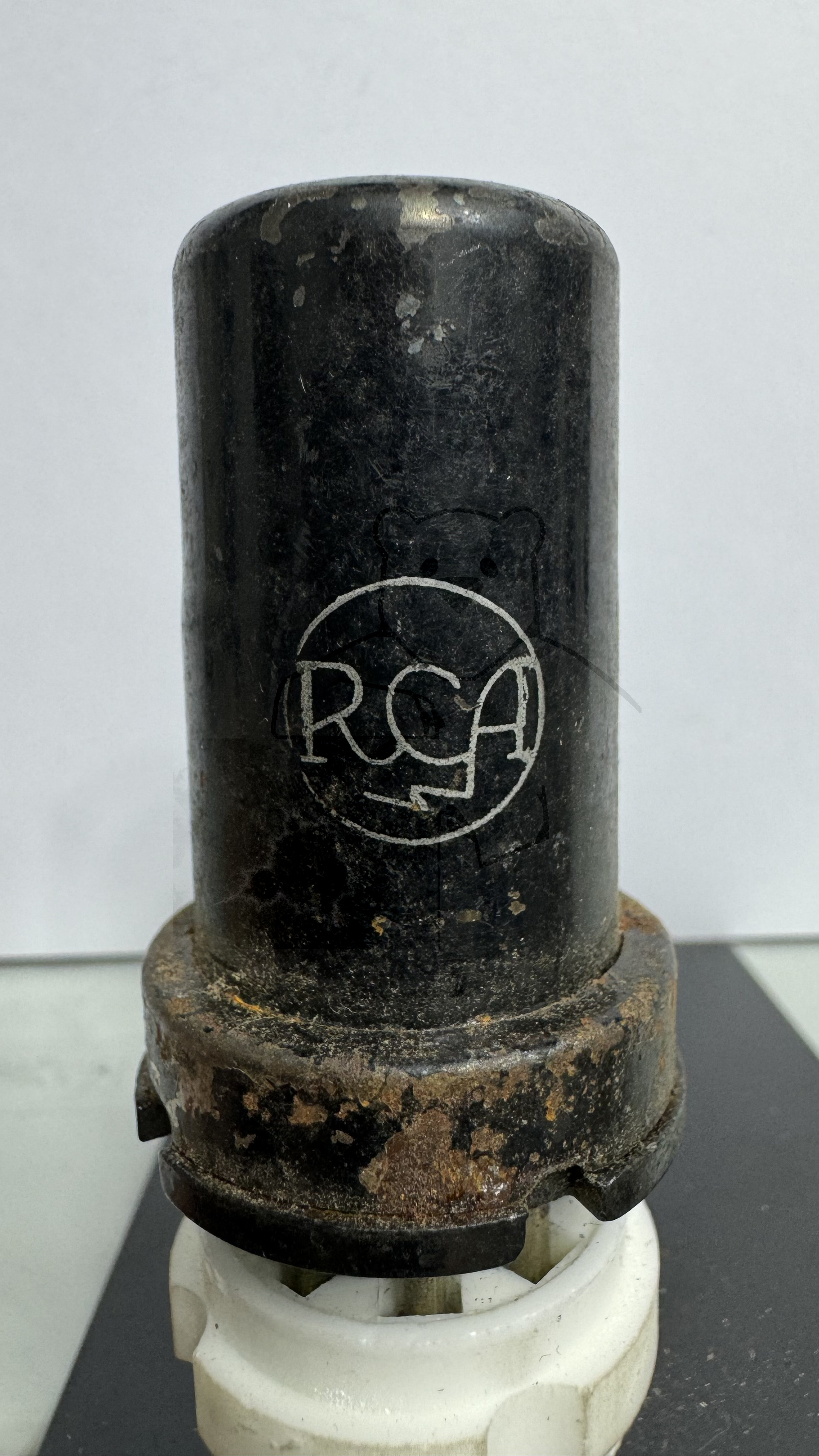

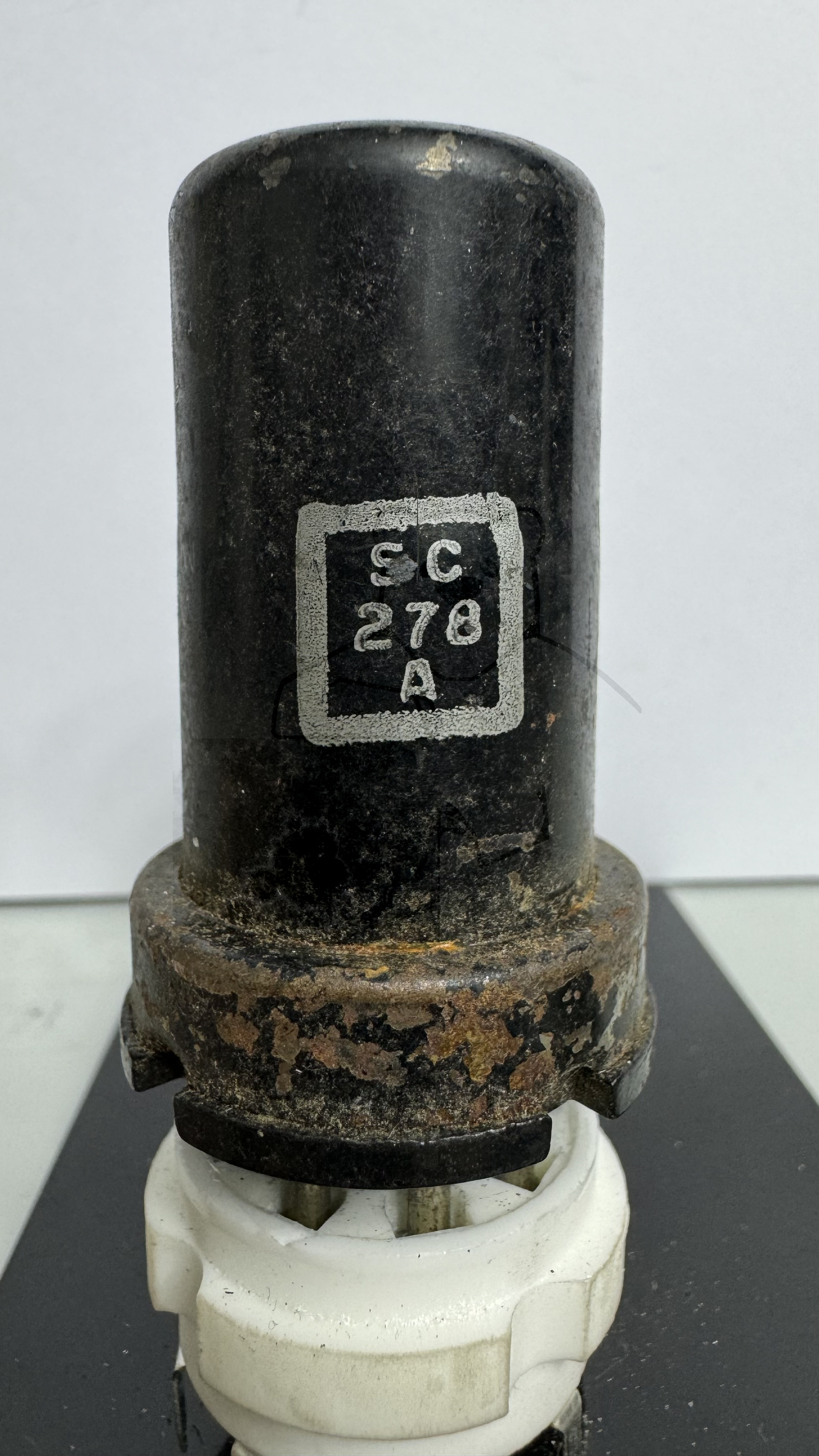

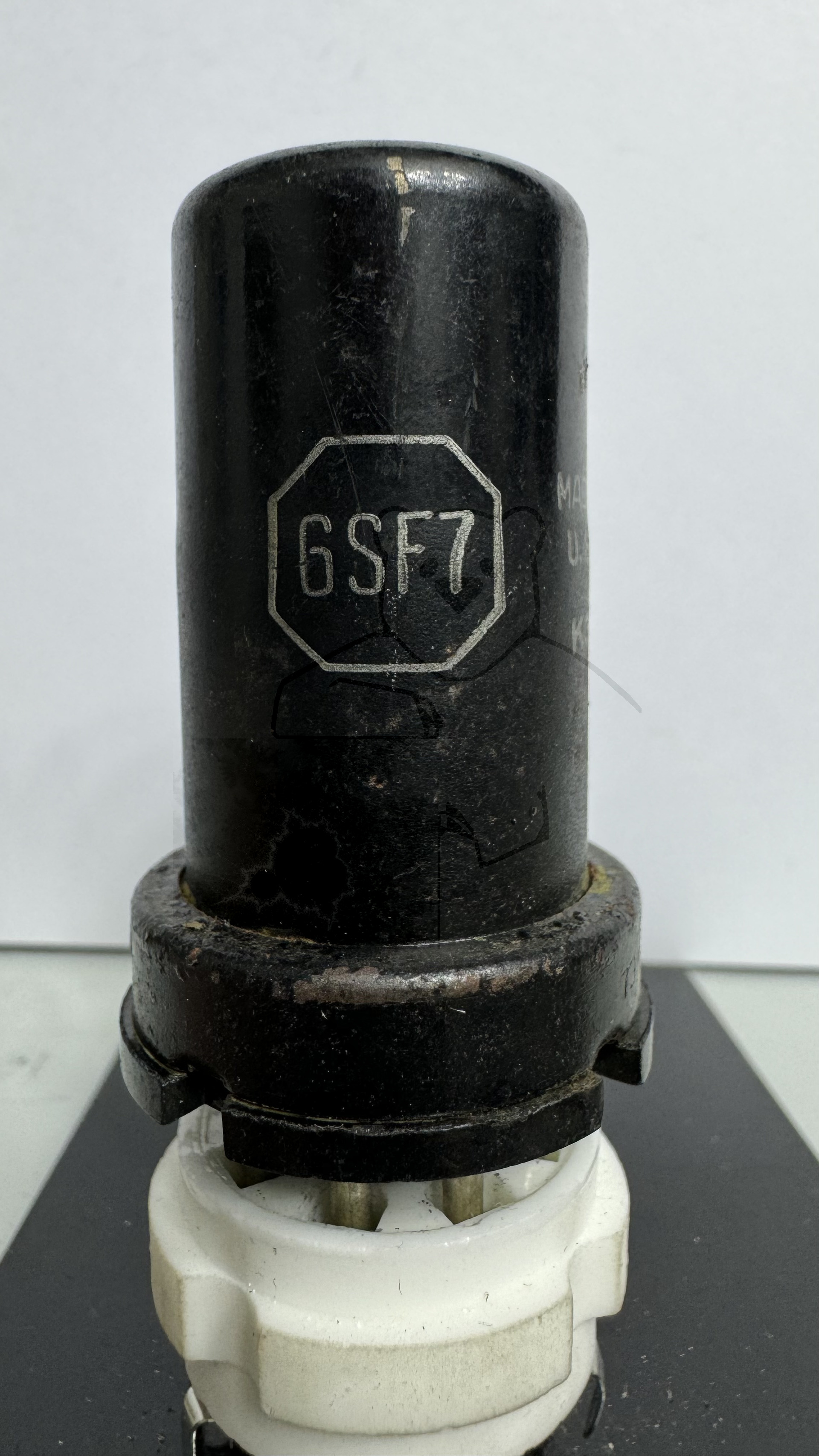

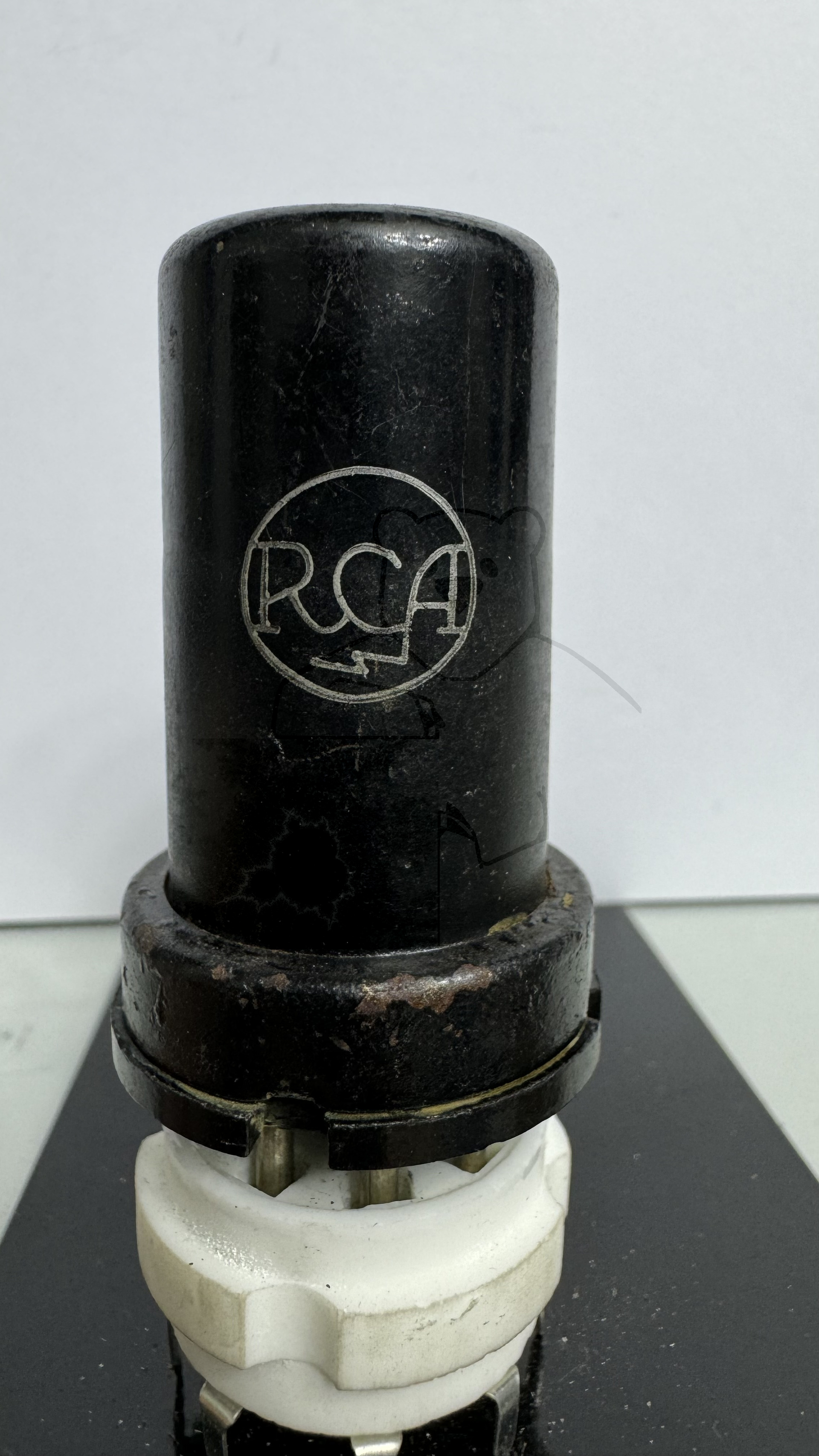

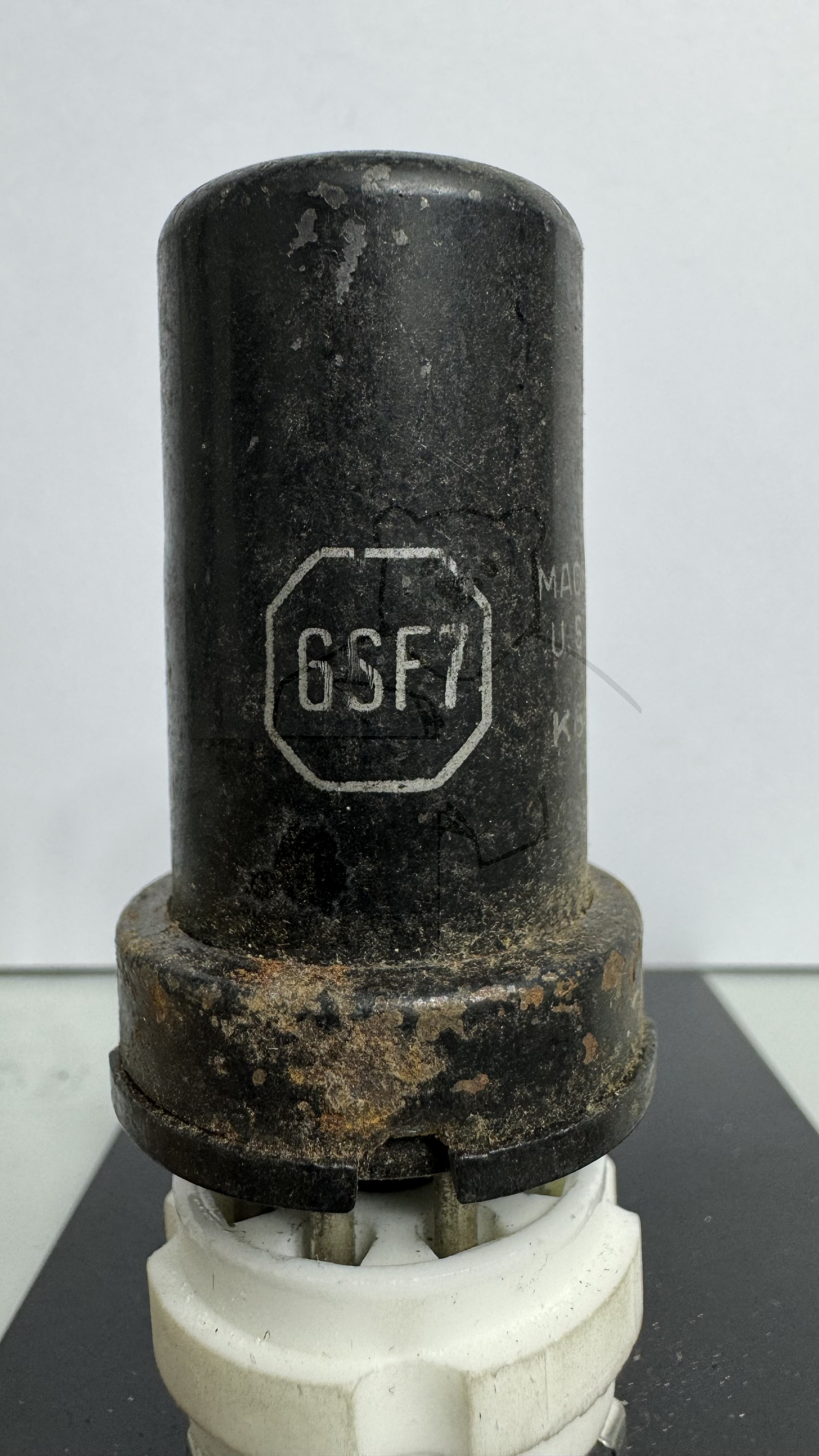

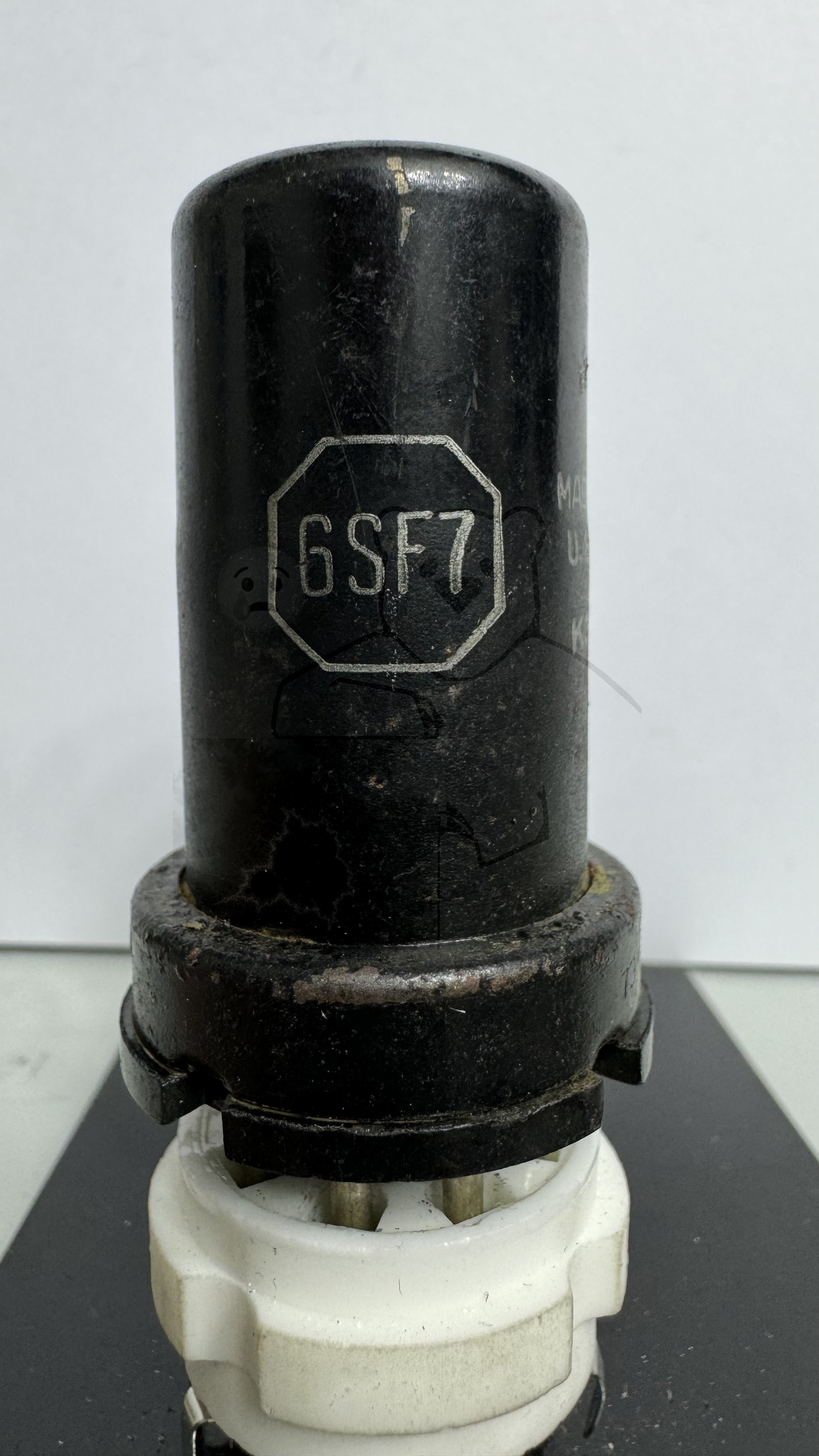

Daten und Bilder der Röhre: 6SF7

🔎 Beschreibung der Röhre: 6SF7

Name	6SF7
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 21:27:26

🔎 Beschreibung der Systeme für die Röhre: 6SF7

	System 1	System 2
Kathode	3	3
Gitter 1	2
Gitter 2	4
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	5
Anode 2
Leuchtschirm
Heizung	7, 8	7, 8
Abschirmung	1	1
Funktion	→ Breitbandverstärker, Pentode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

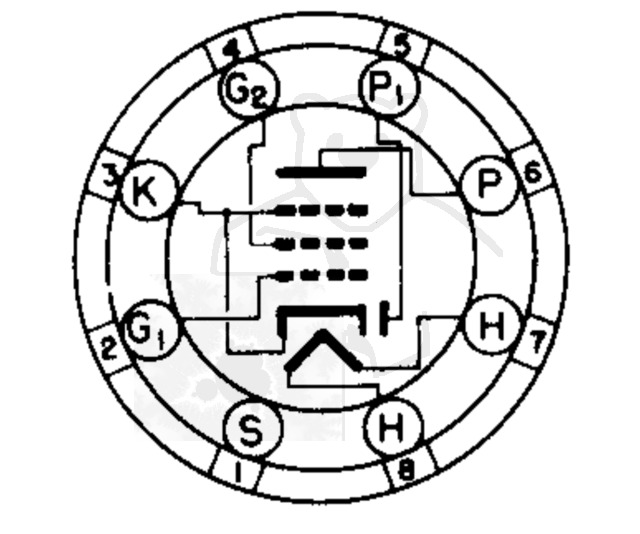

🔎 Sockelschaltung der 6SF7

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 6SF7
Datenblatt 6SF7 RCA [www.tubedata.info].pdf (191 kB)
Datenblatt 6SF7 Tung-Sol [www.tubedata.info].pdf (137 kB)
Datenblatt 6SF7GT Radio Manufacturers Assiosation [www.tubedata.info].pdf (44 kB)
Prüfkarte 6SF7 - Karte 1 - Funke W19 Röhrenprüfer.pdf (126 kB)
Prüfkarte 6SF7 - Karte 2 - Funke W19 Röhrenprüfer.pdf (158 kB)
Prüfkarte 6SF7 Karte 1 - Neuberger RPM370 Röhrenmeßgerät.pdf (193 kB)
Prüfkarte 6SF7 Karte 2 - Neuberger RPM370 Röhrenmeßgerät.pdf (197 kB)
