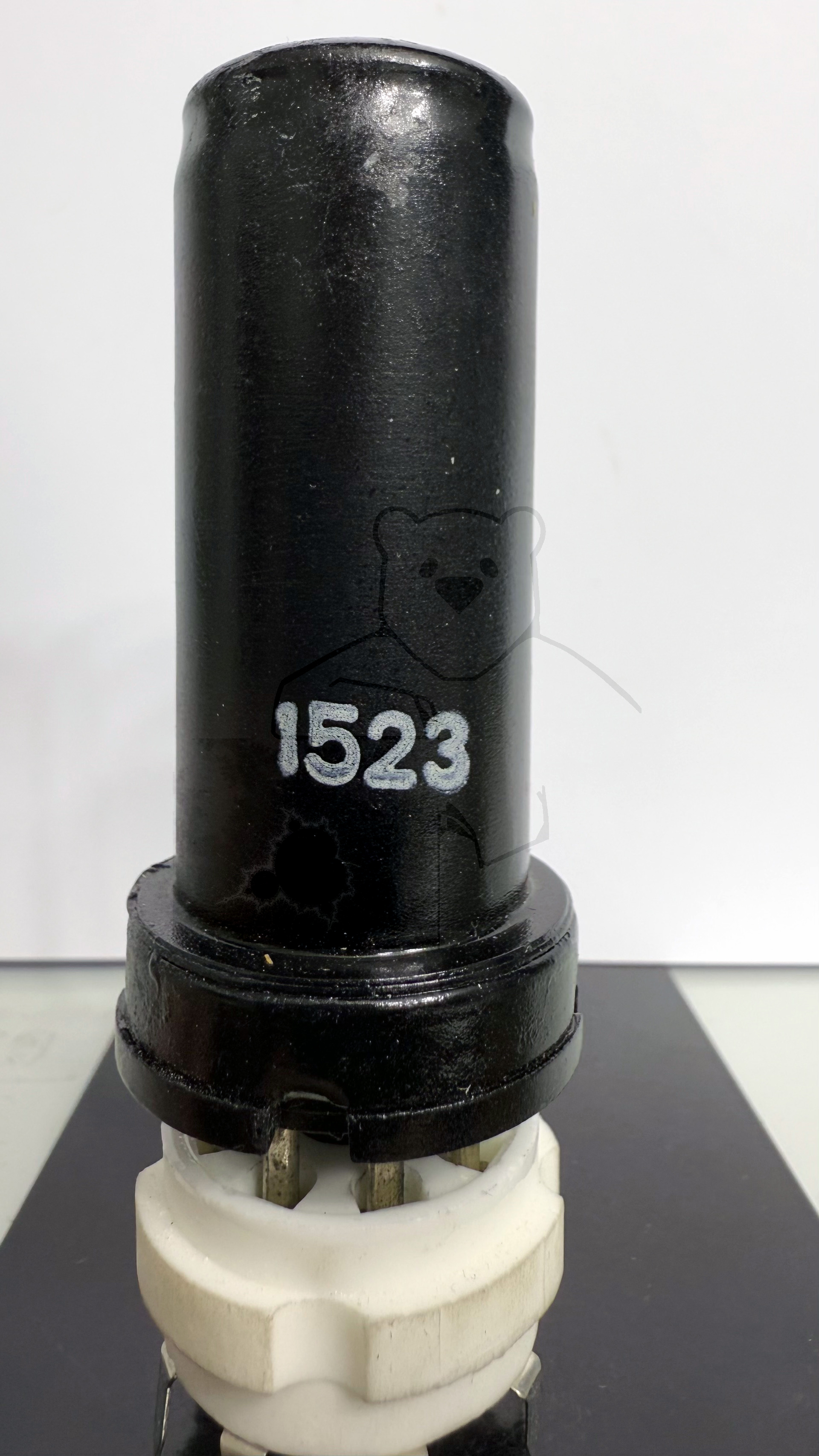

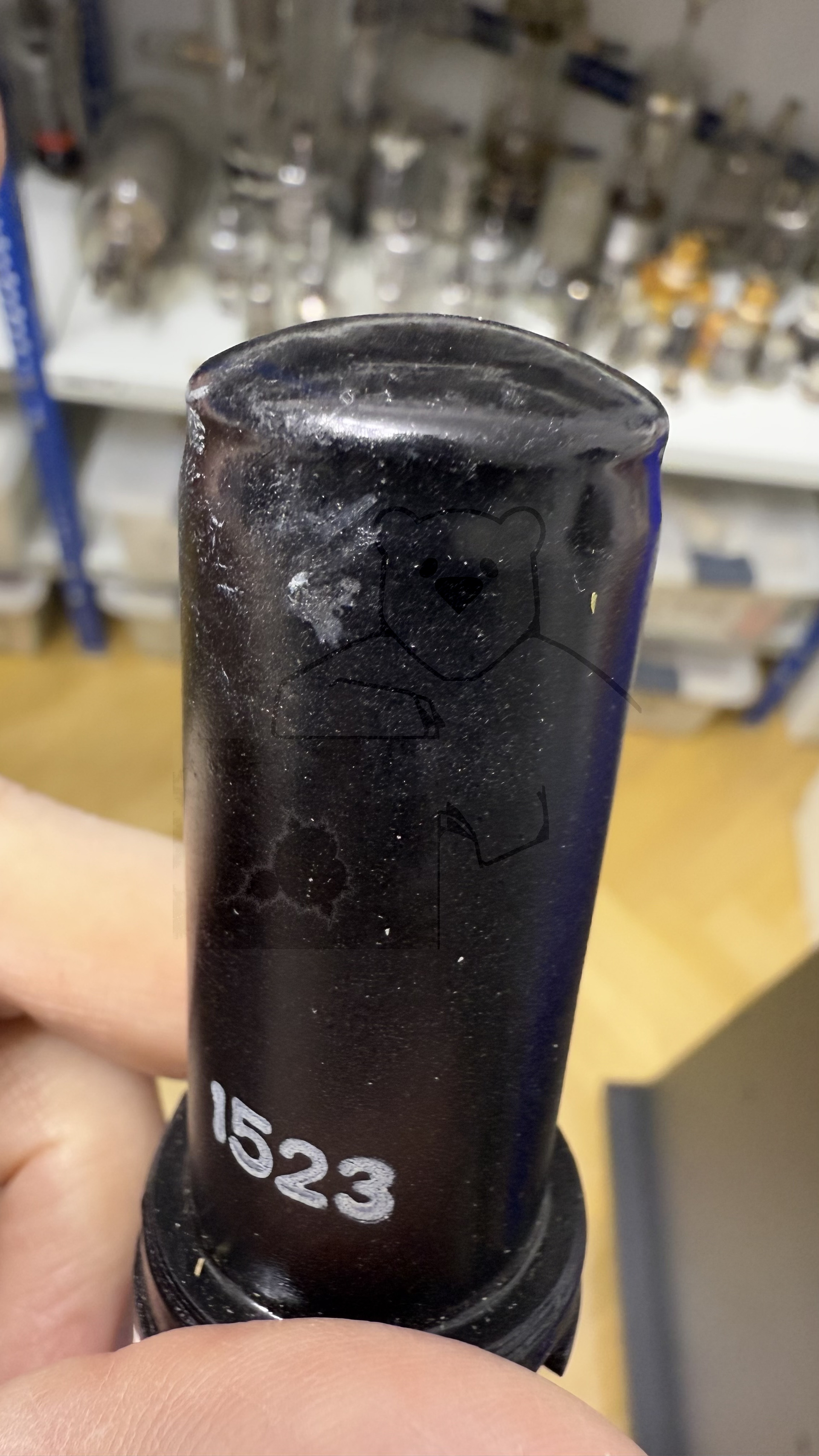

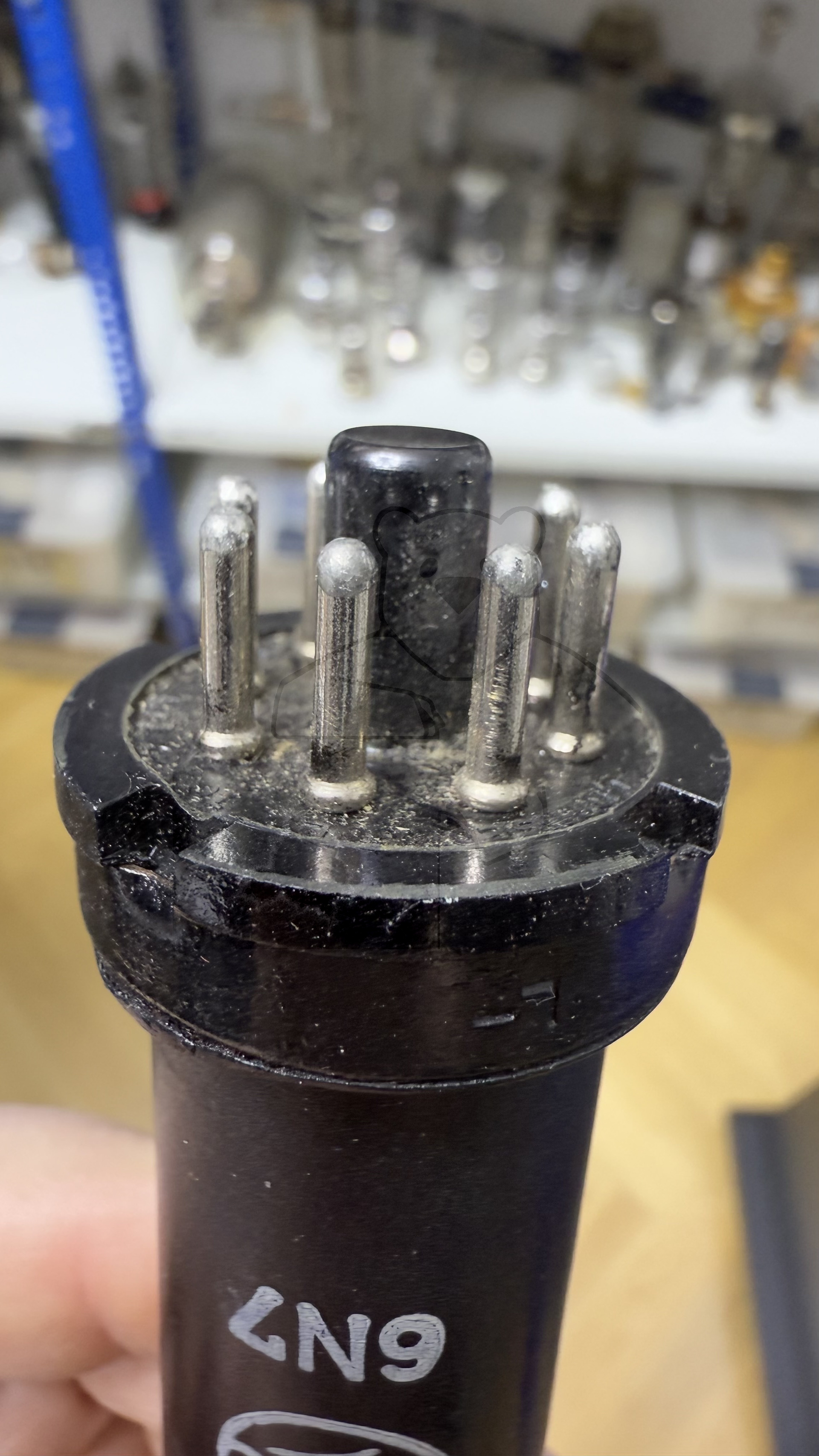

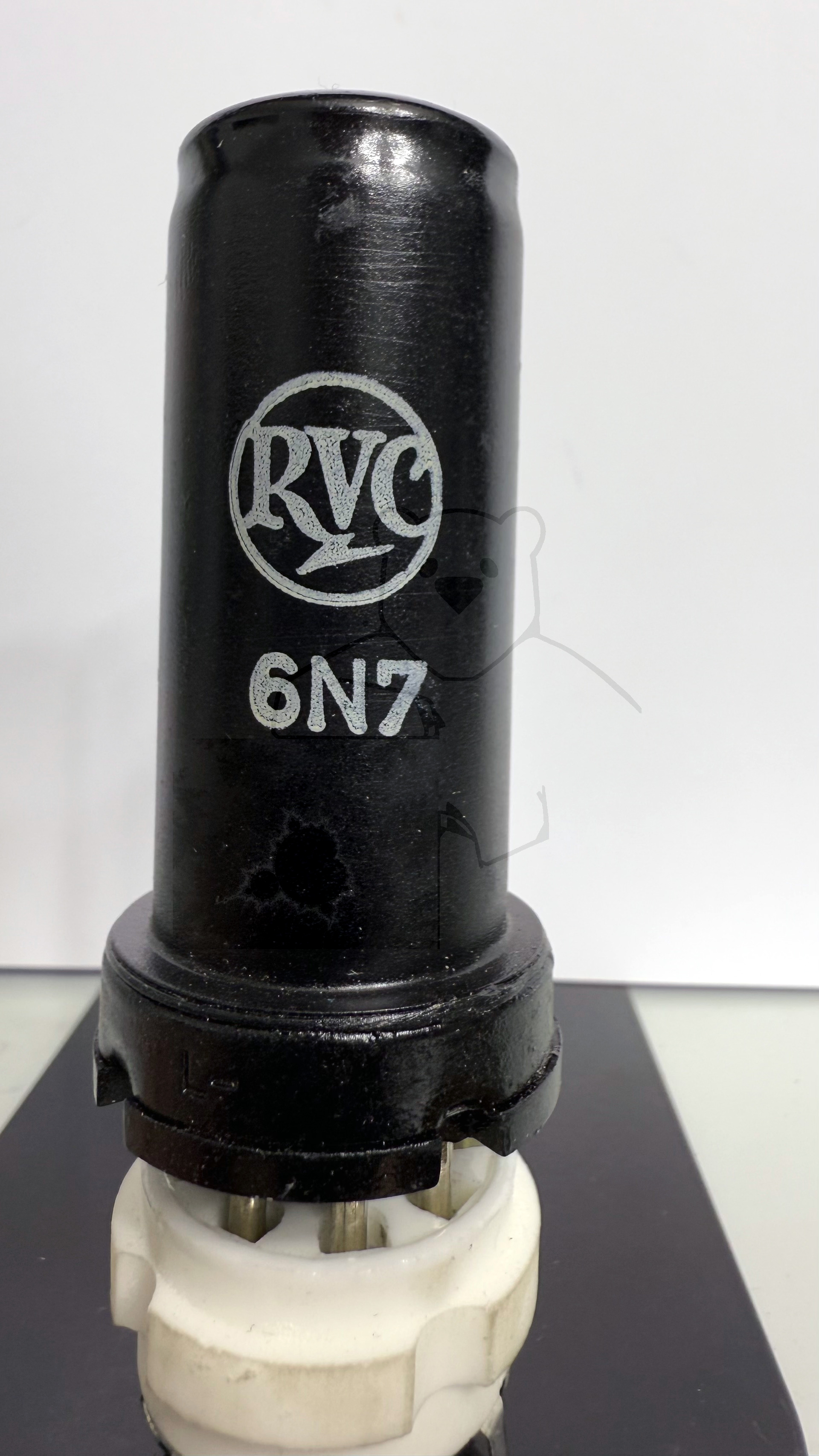

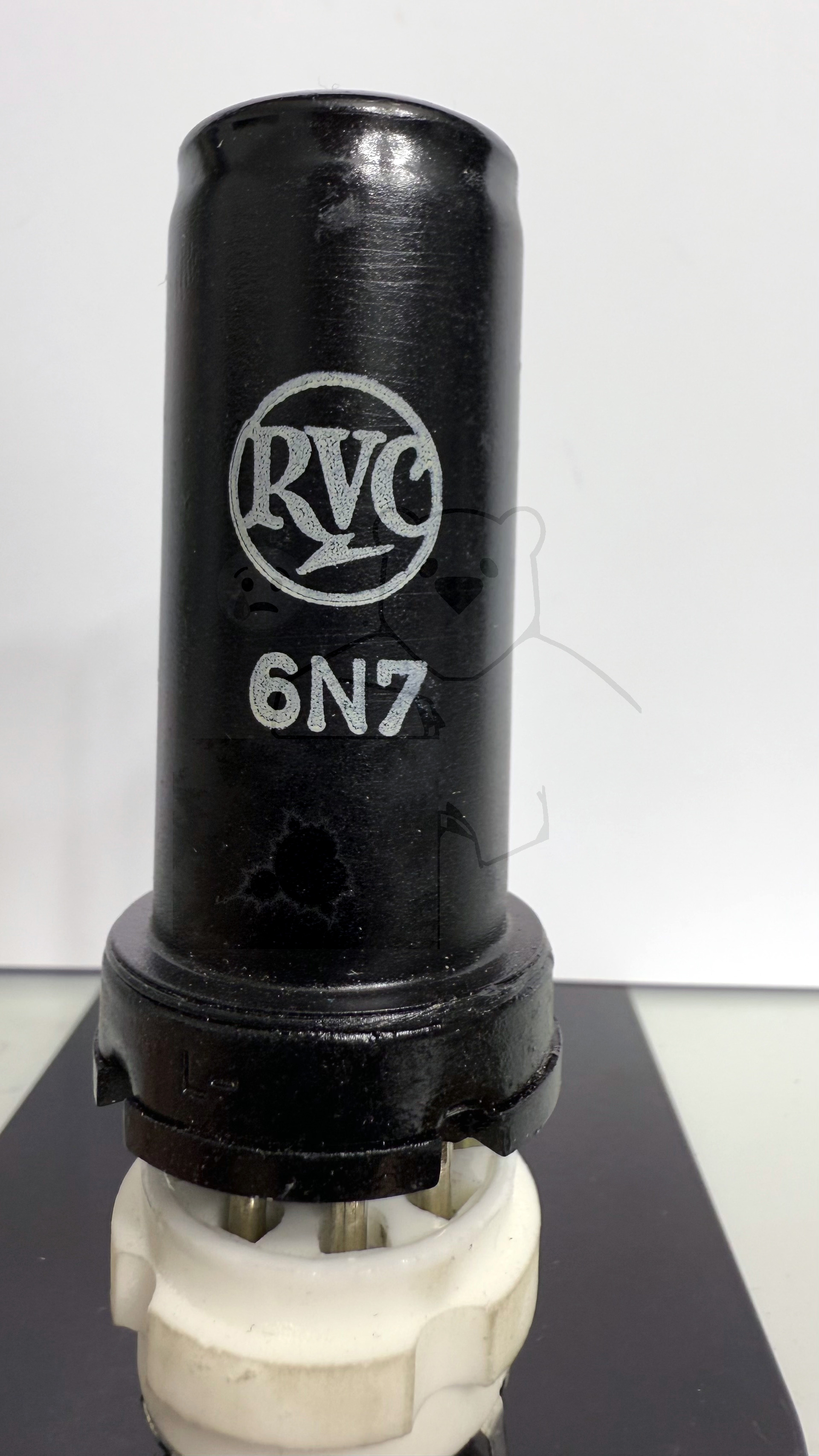

Daten und Bilder der Röhre: 6N7

🔎 Beschreibung der Röhre: 6N7

Name	6N7
Vergleichsname	6H7 CV1957 VT96
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,8
Art der Heizung	Indirekt

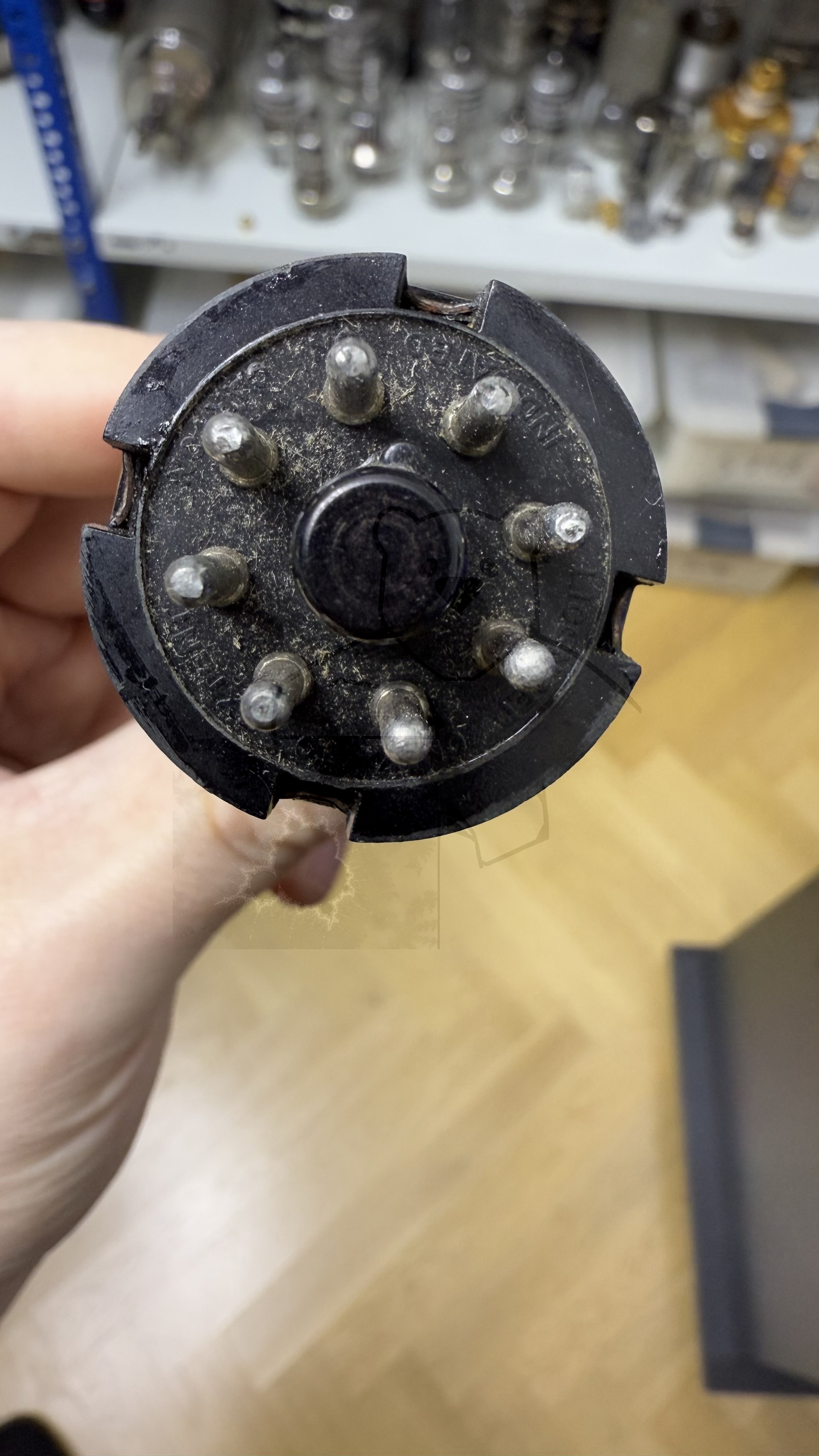

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 21:17:27

🔎 Beschreibung der Systeme für die Röhre: 6N7

	System 1	System 2
Kathode	8	8
Gitter 1	5	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	3
Anode 2
Leuchtschirm
Heizung	2, 7	2, 7
Abschirmung
Funktion	→ Endtriode	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

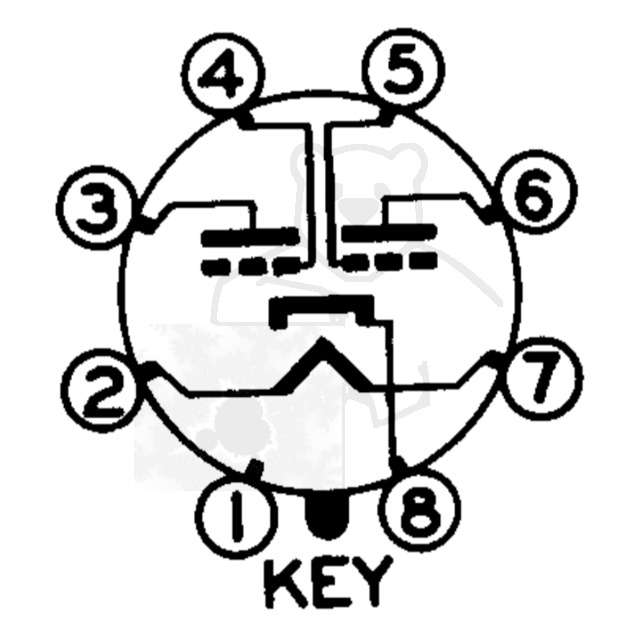

🔎 Sockelschaltung der 6N7

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6N7
Datenblatt 6N7 General Electric [www.tubedata.info].pdf (267 kB)
Datenblatt 6N7 RCA Version 1 [www.tubedata.info].pdf (149 kB)
Datenblatt 6N7 RCA Version 2.pdf (243 kB)
Datenblatt 6N7 RCA Version 3.pdf (81 kB)
Datenblatt 6N7 RFT.pdf (86 kB)

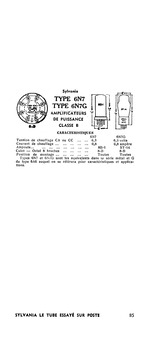

Datenblatt 6N7 Sylvania Französisch [www.tubedata.info].pdf (24 kB)
Datenblatt 6N7 Sylvania.pdf (508 kB)
Datenblatt 6N7 Tung-Sol [www.tubedata.info].pdf (102 kB)
Pruefkarte 6N7 VT96 - Neuberger RPM370 Roehrenmessgeraet.pdf (191 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
