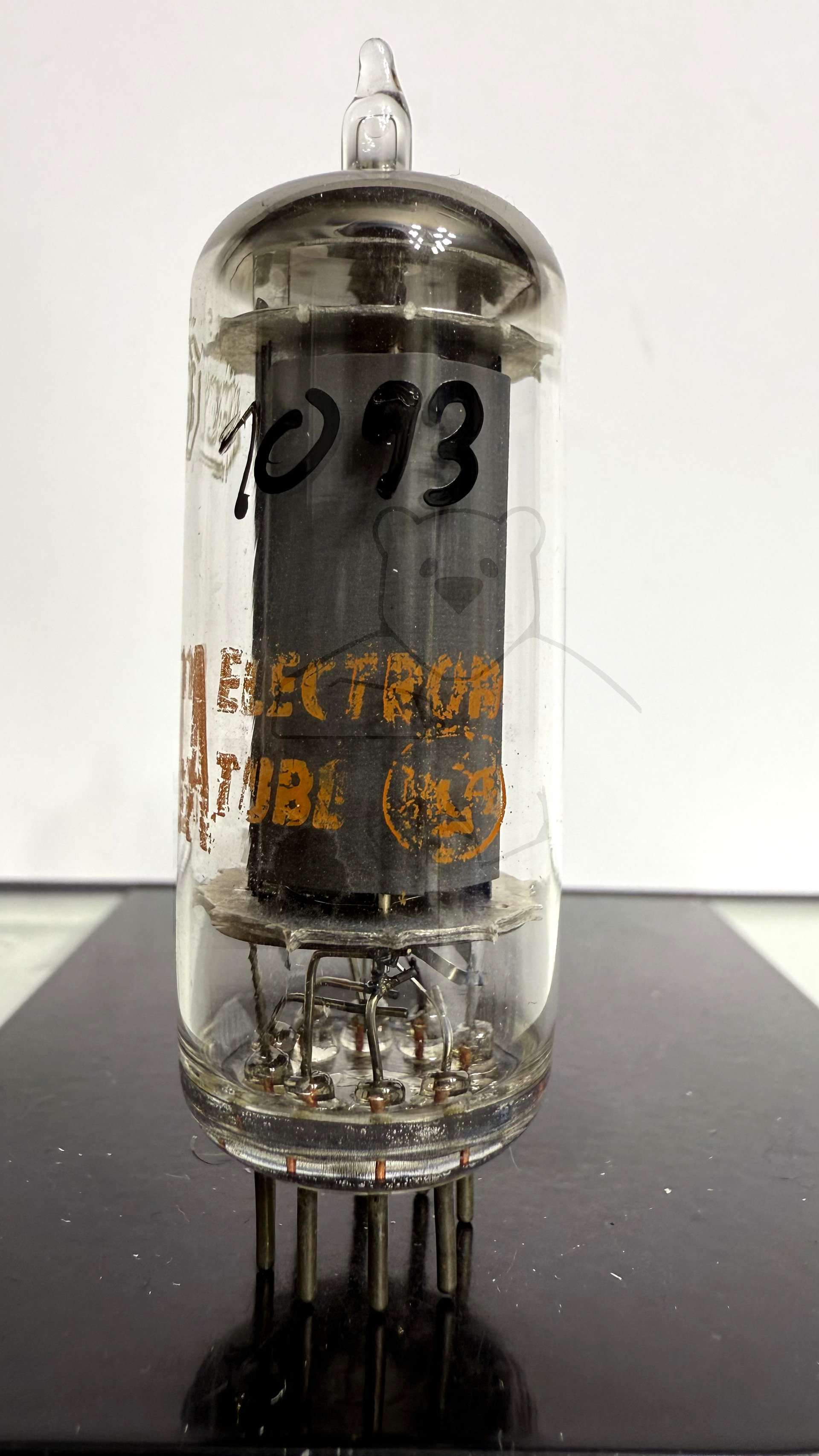

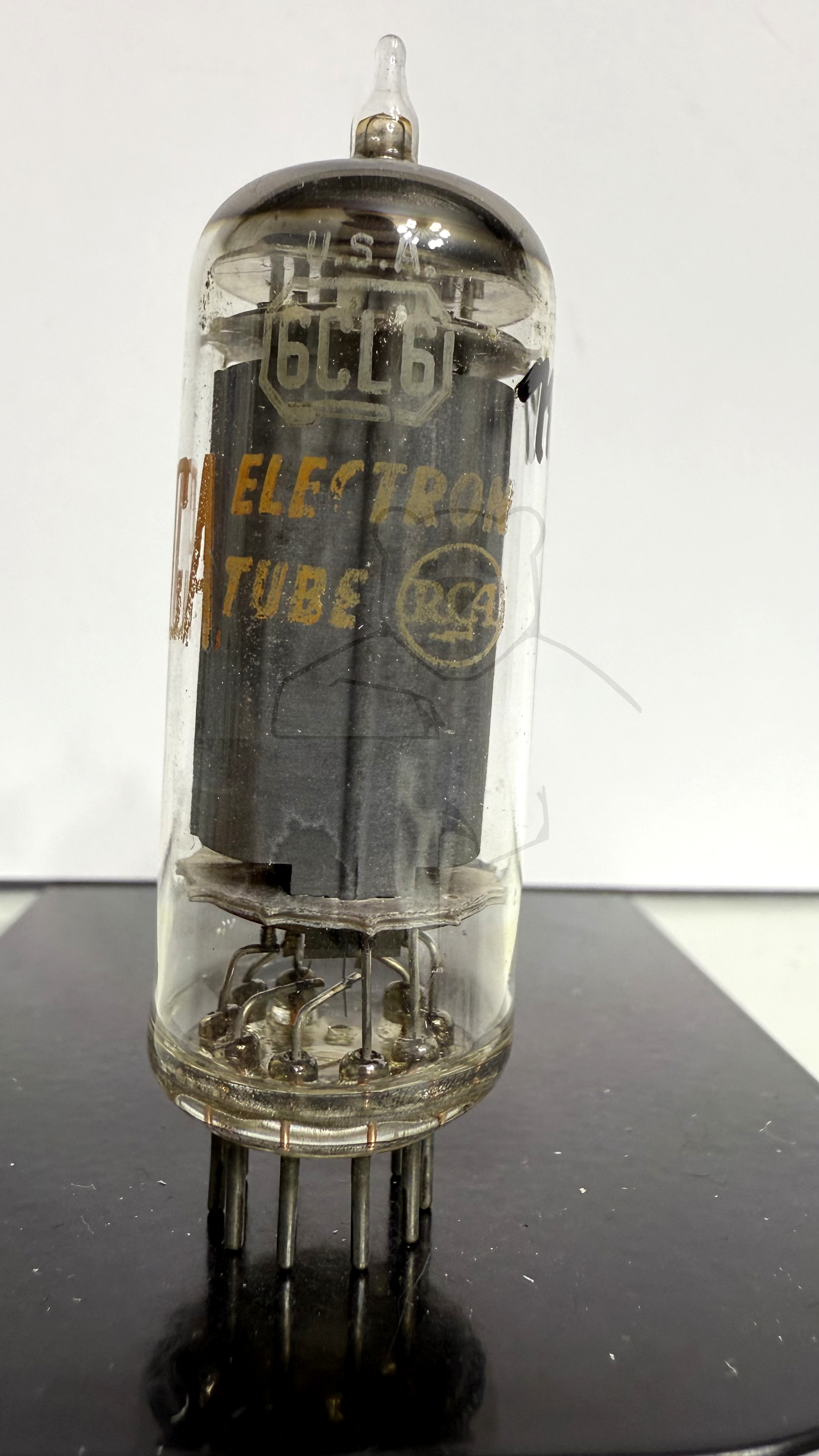

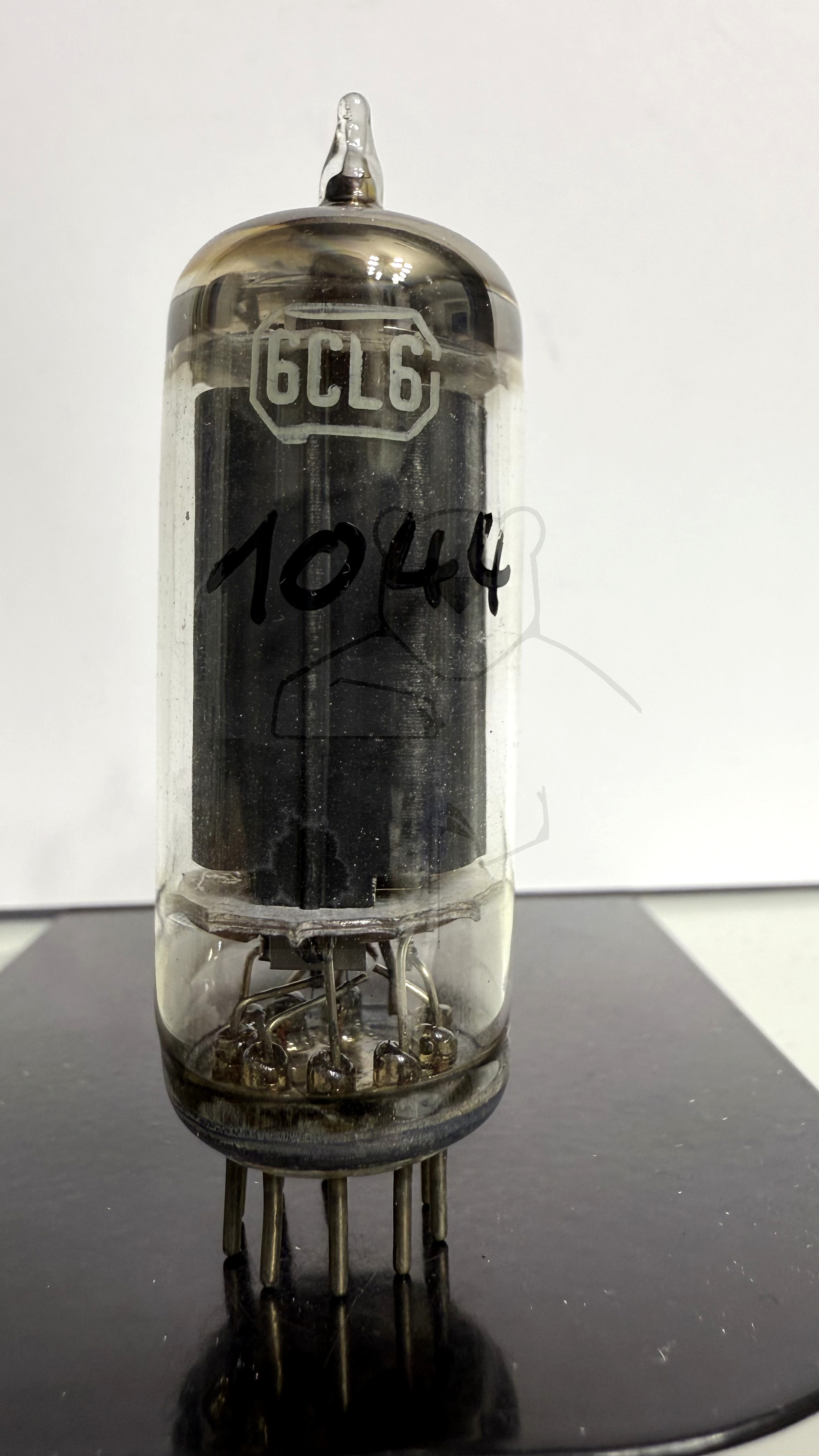

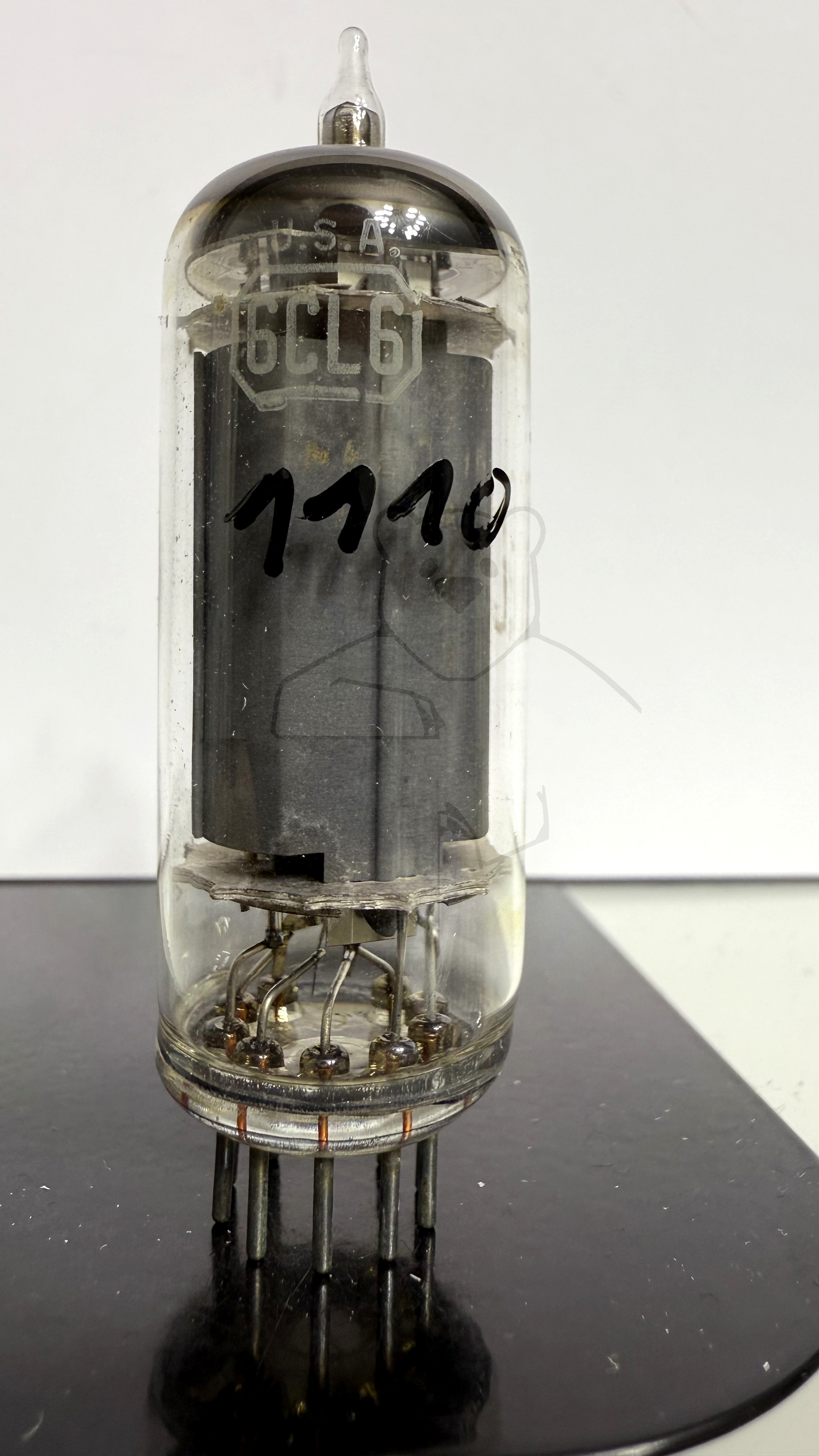

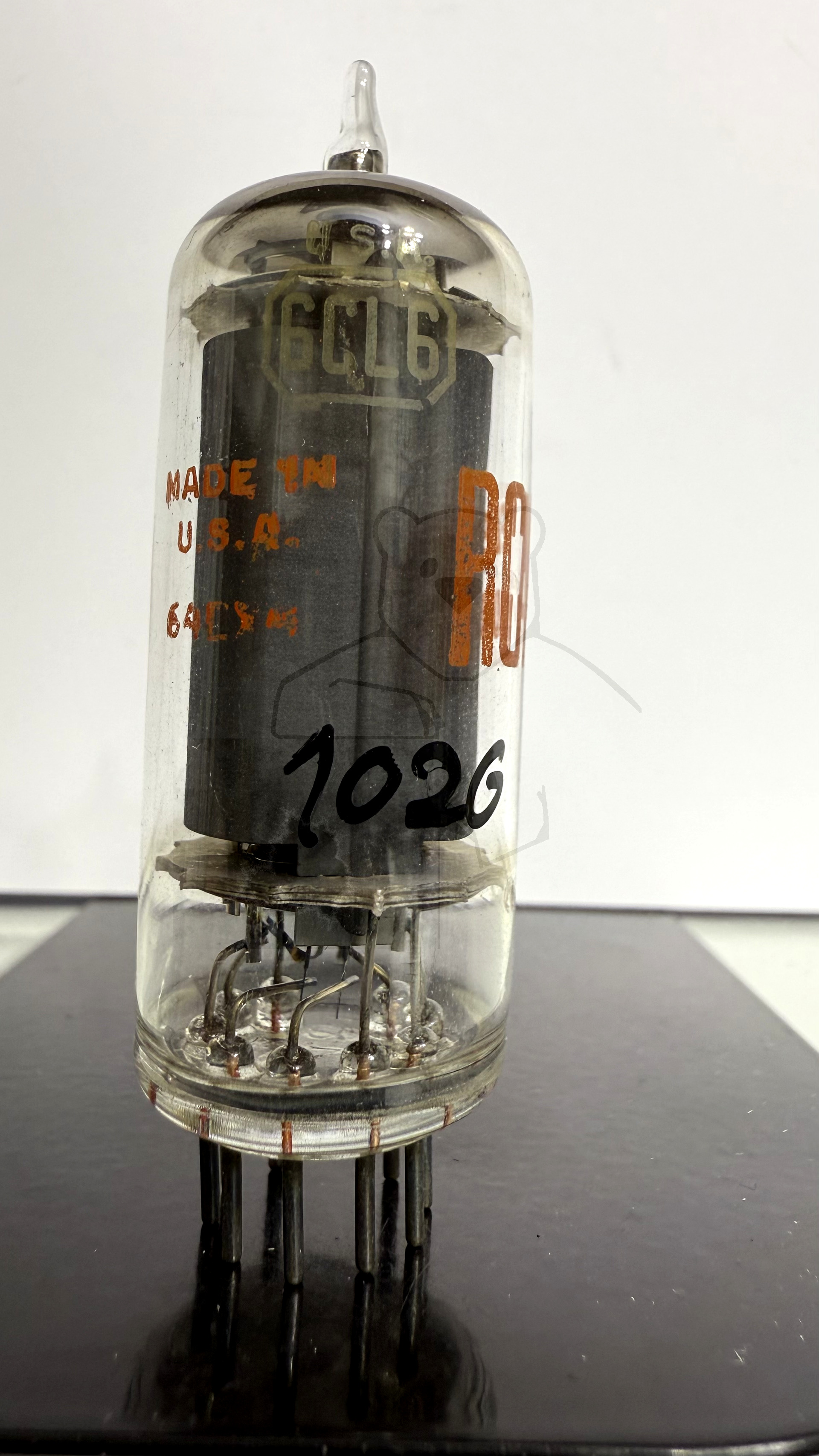

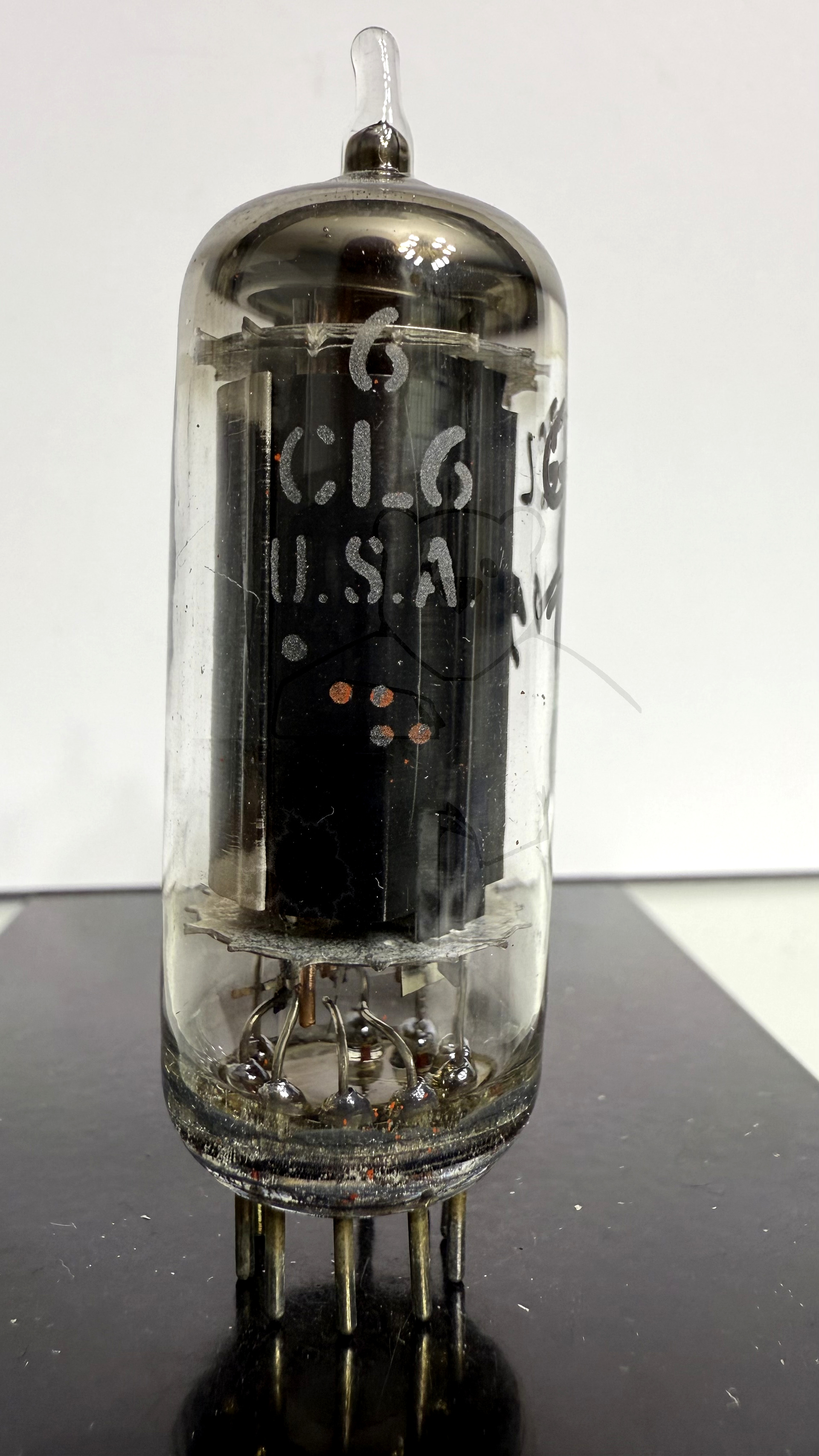

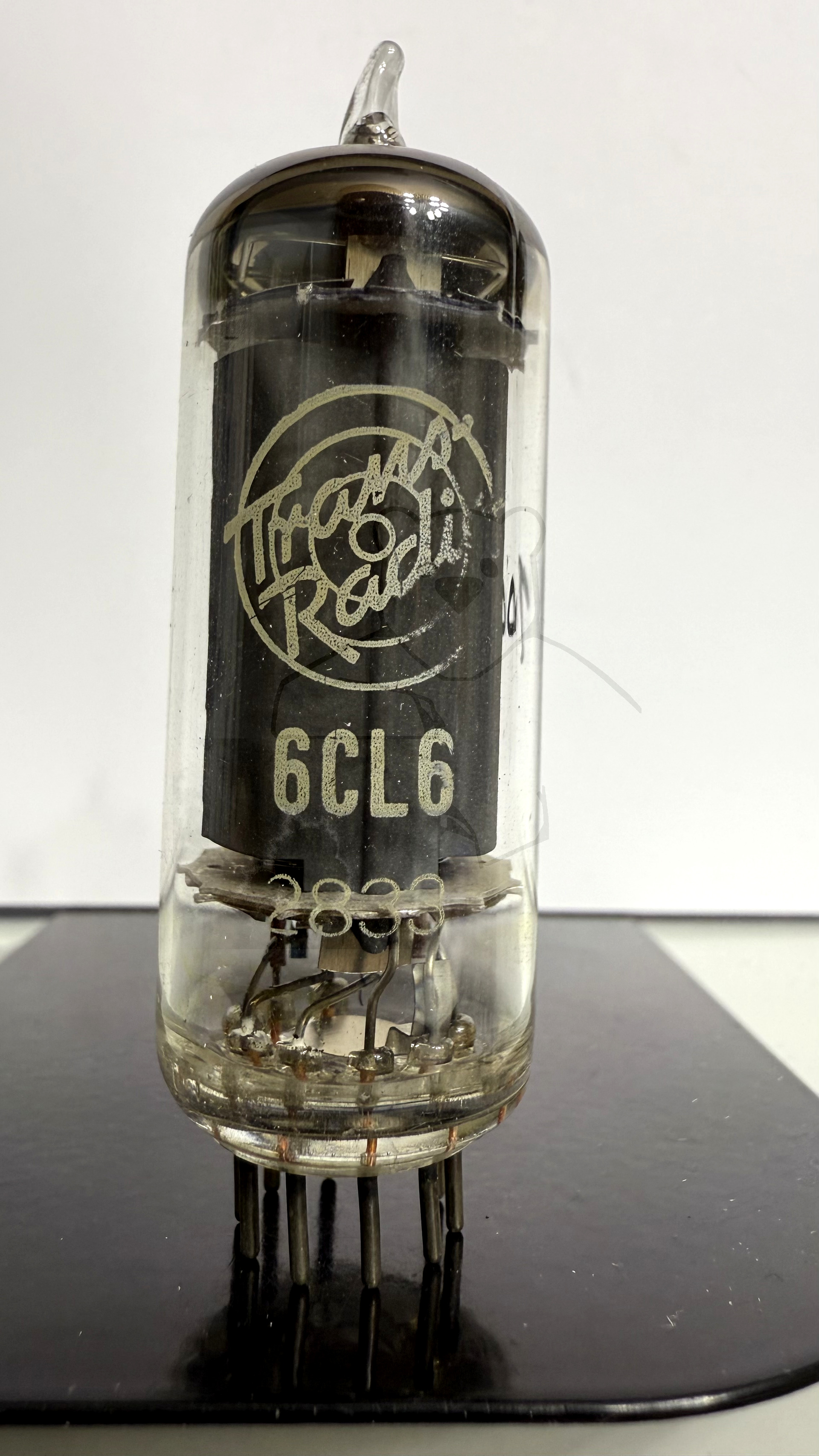

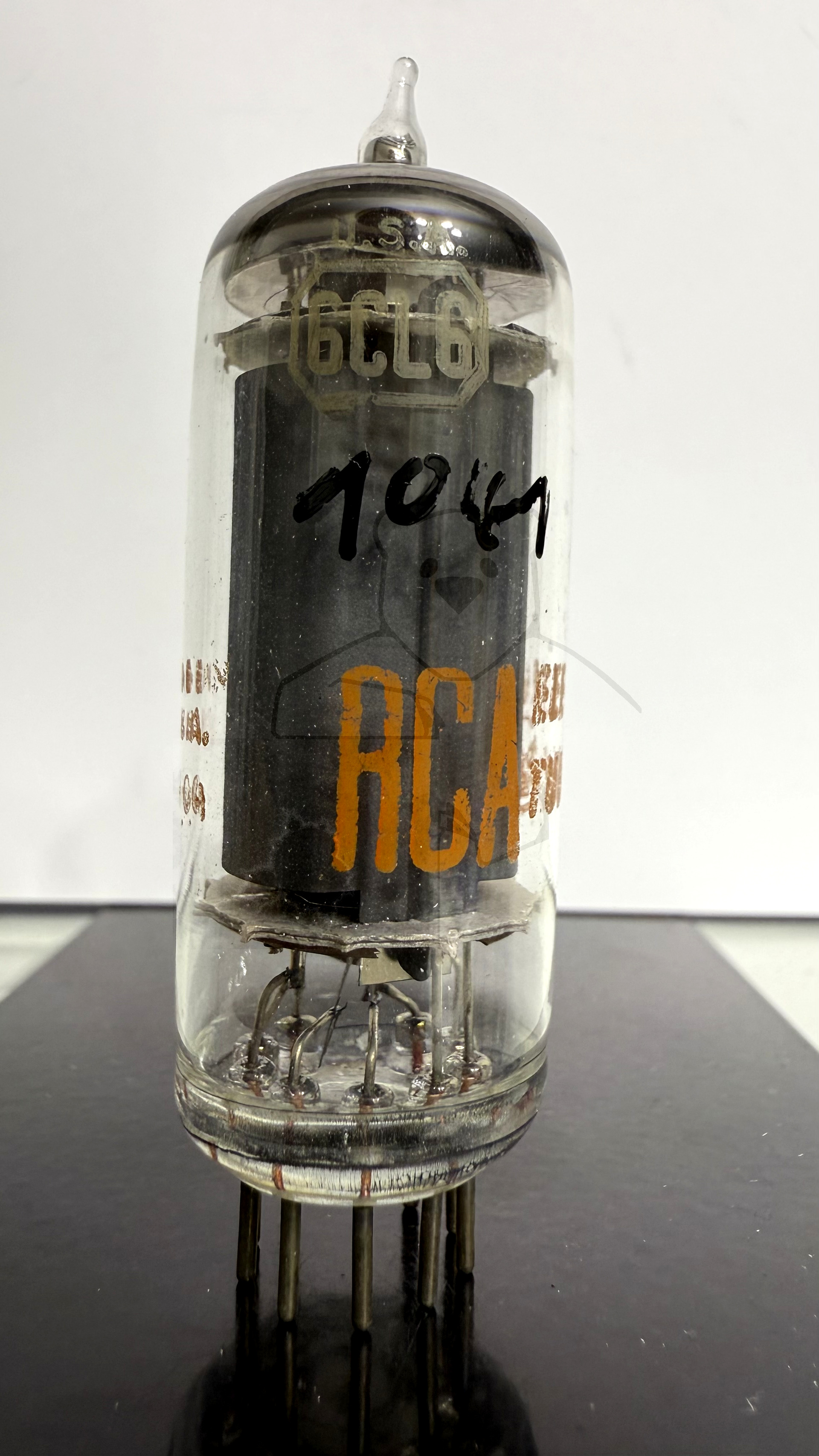

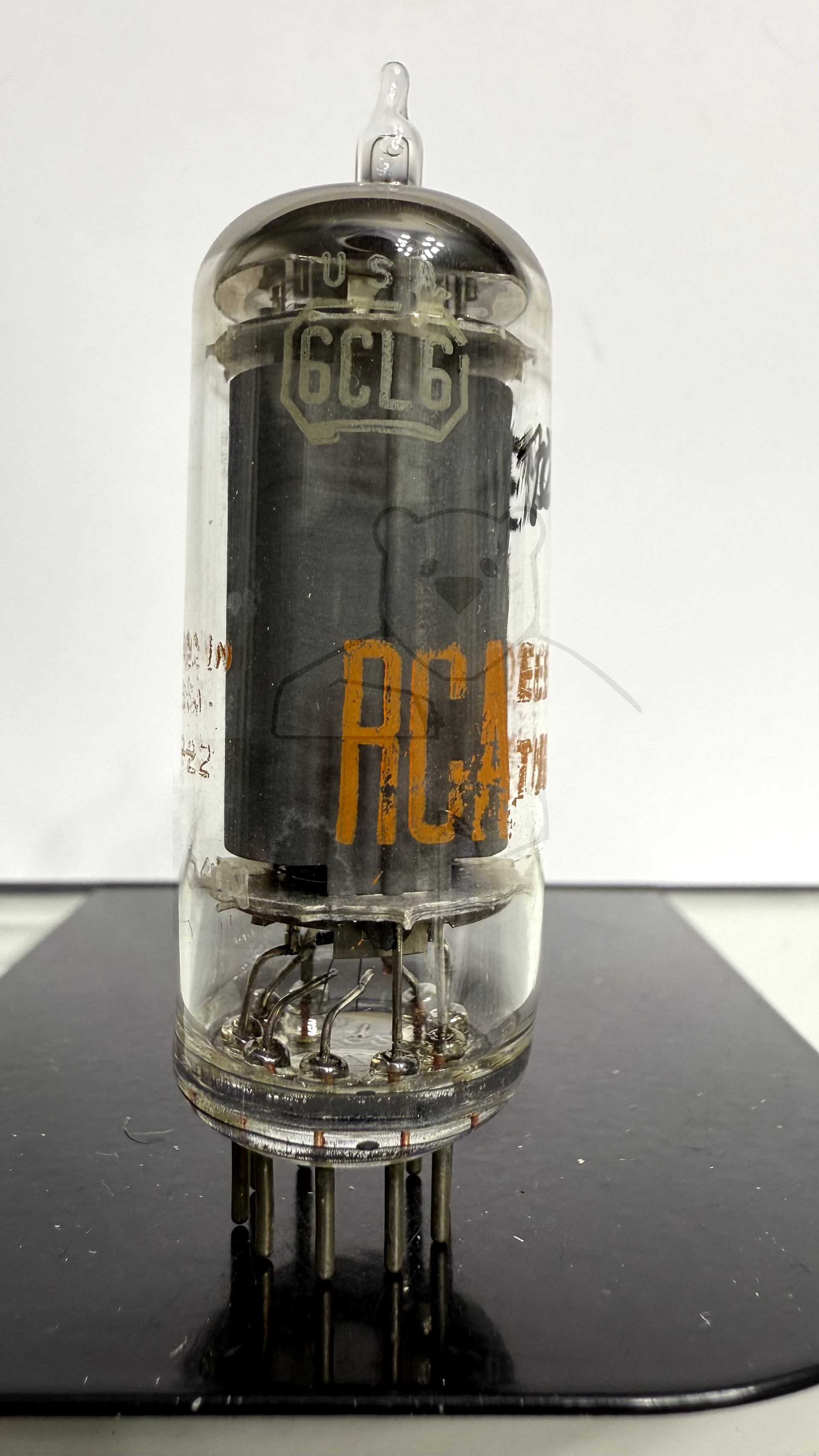

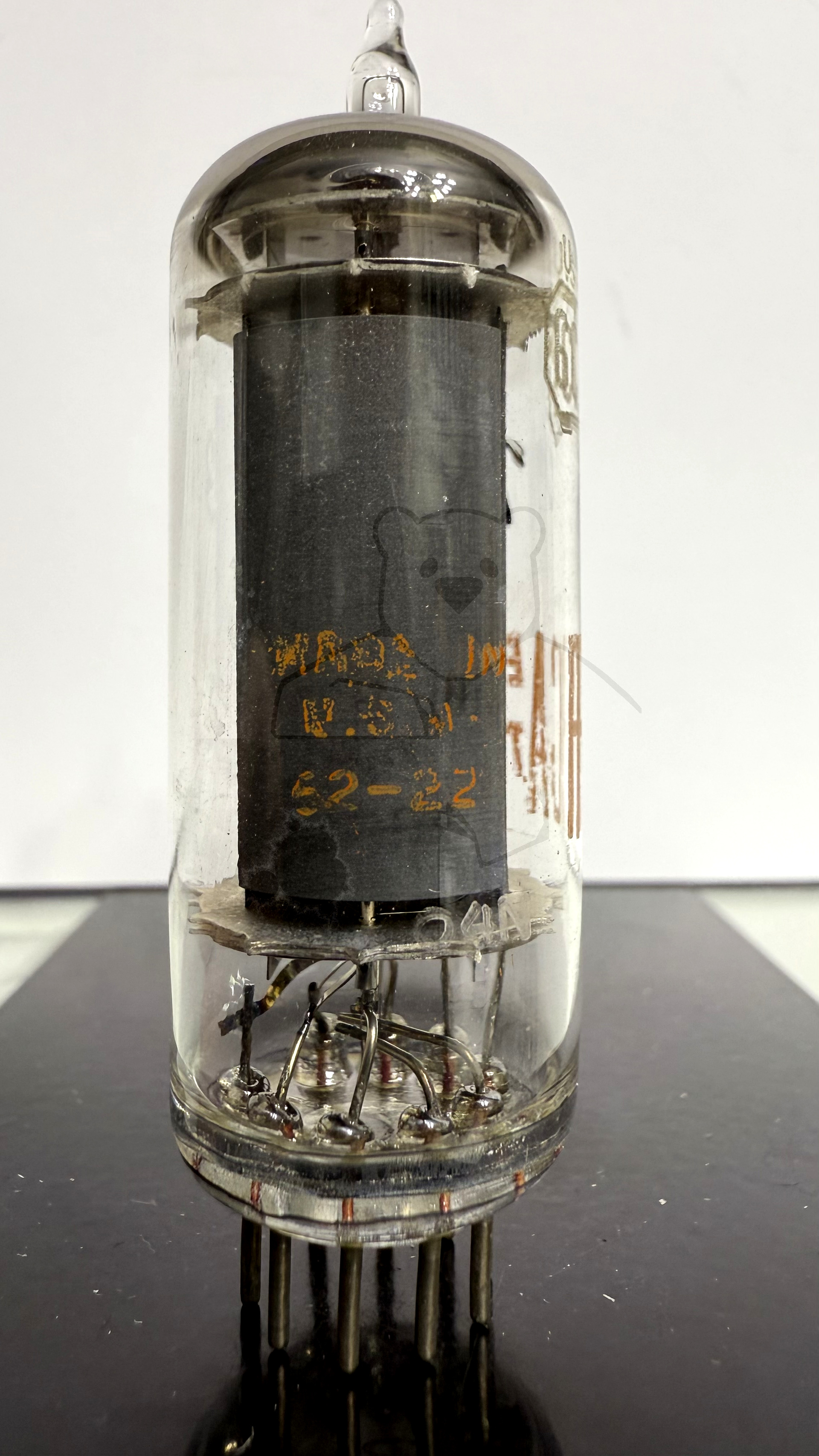

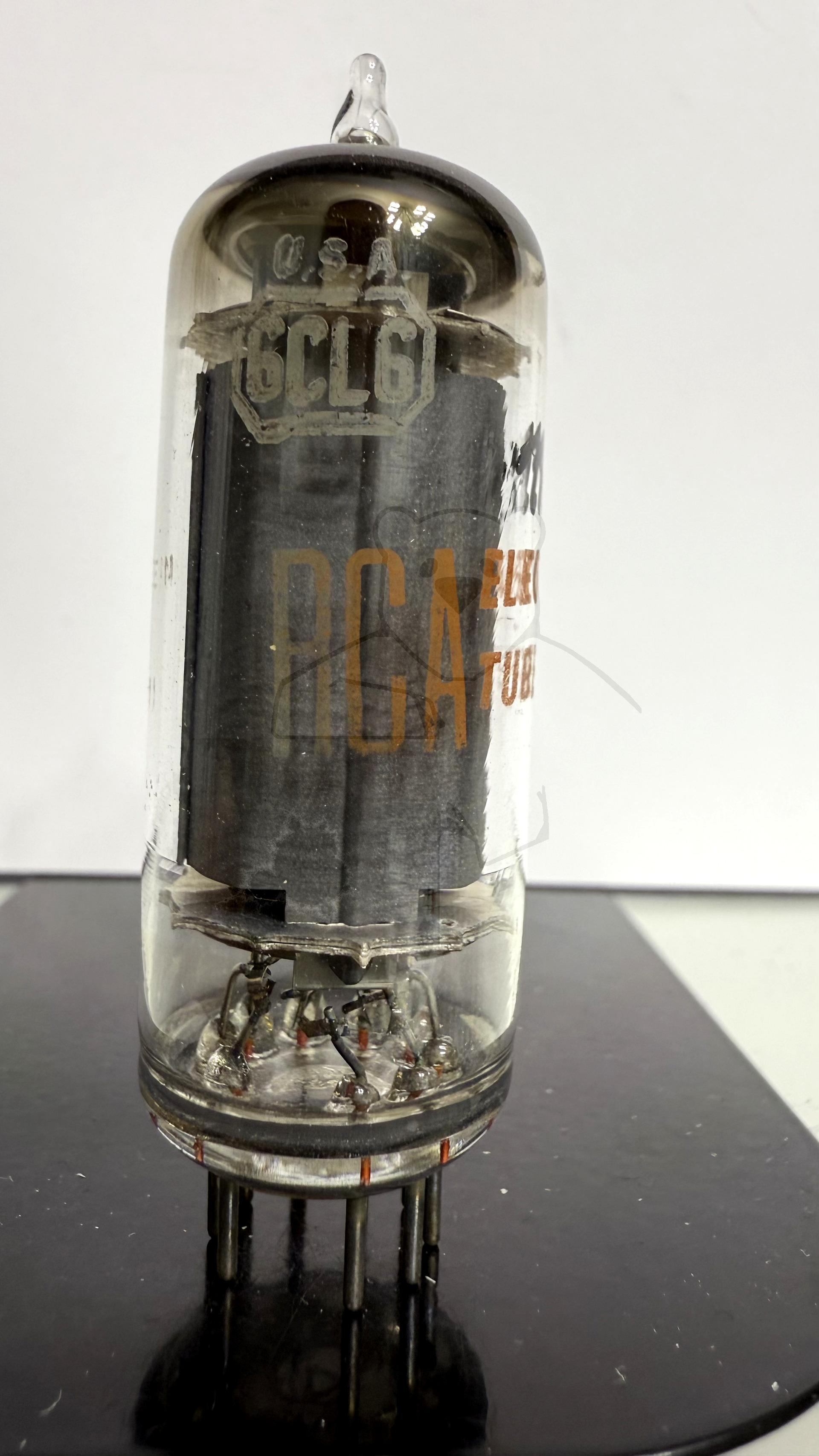

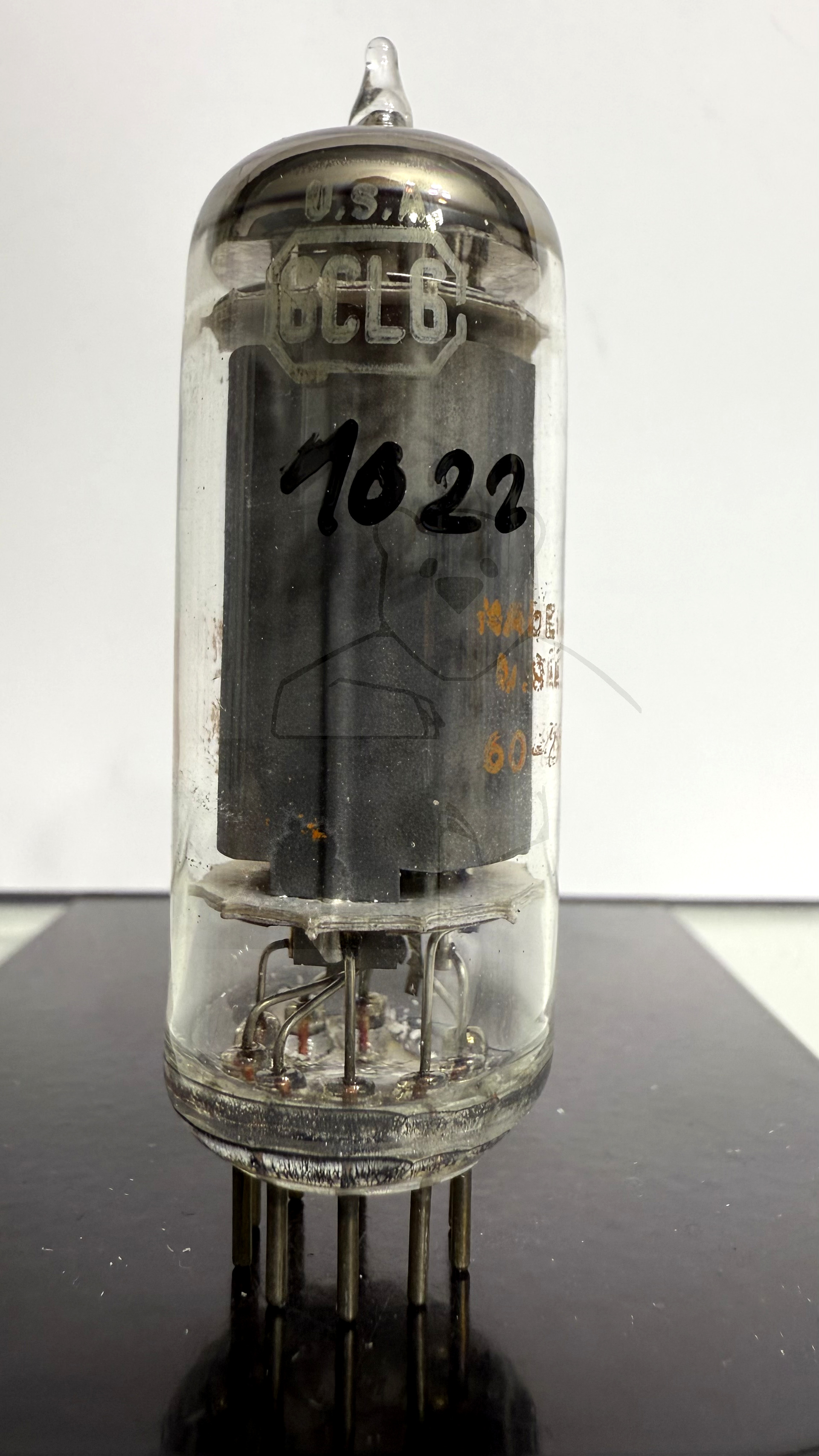

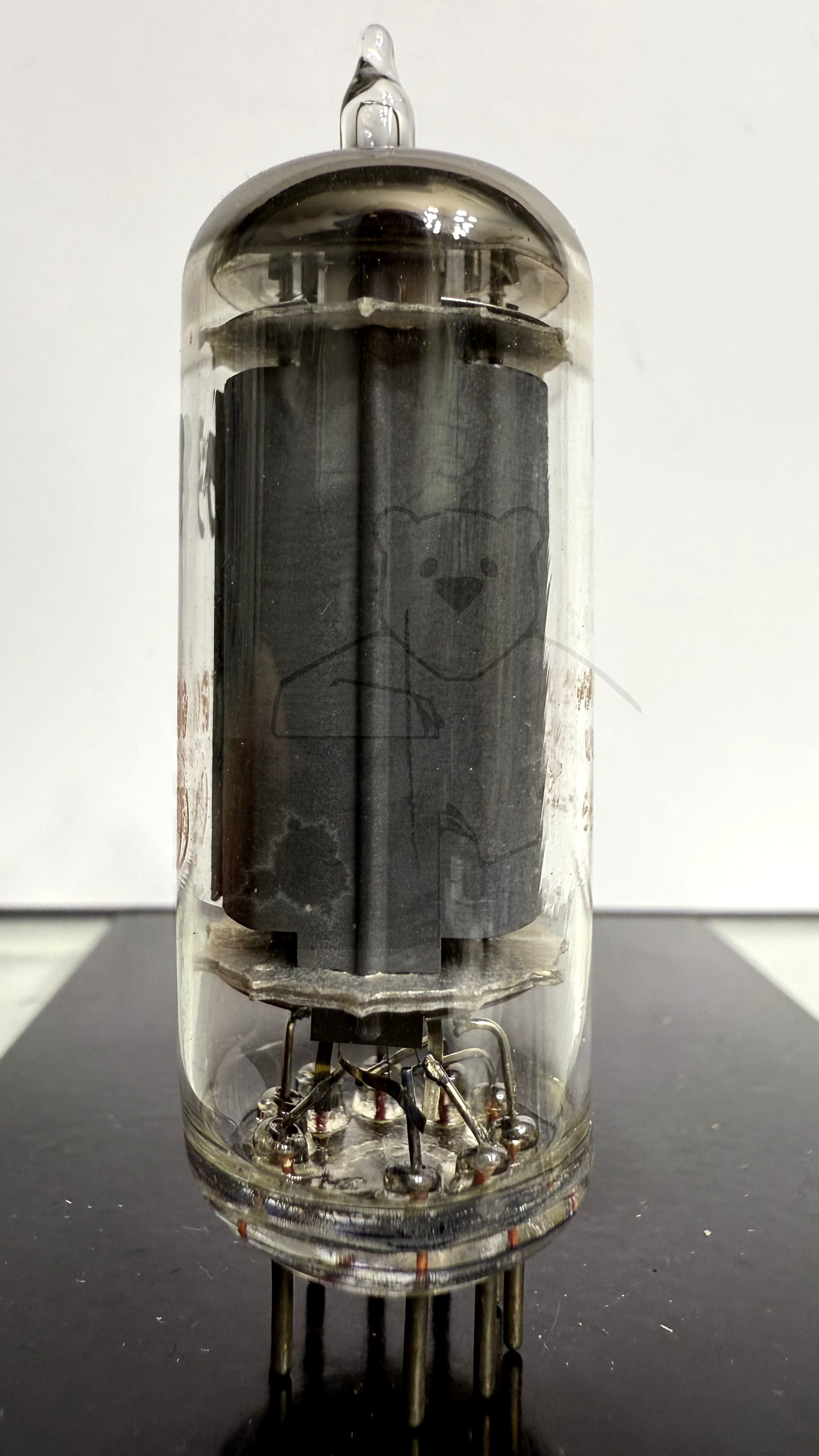

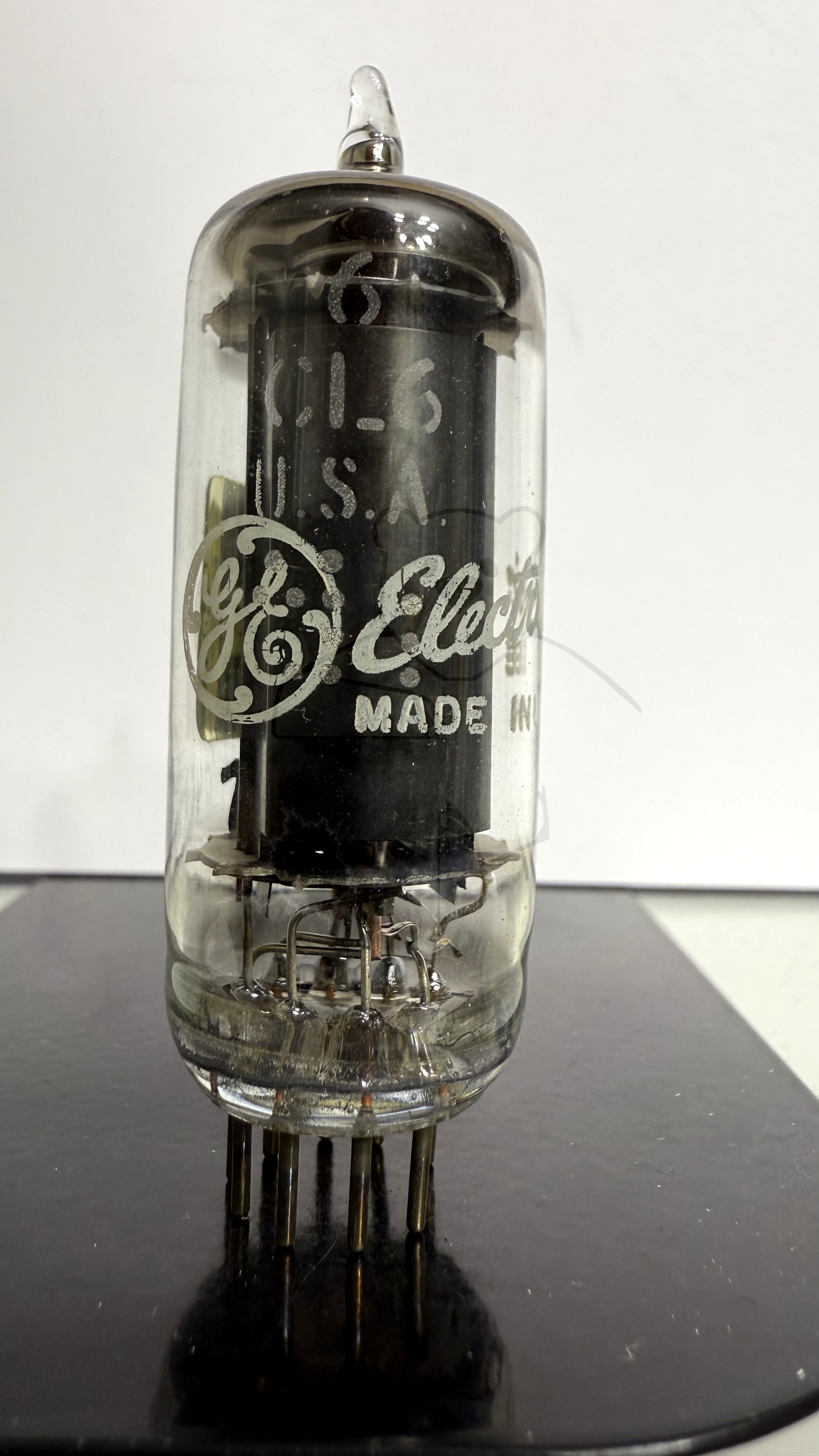

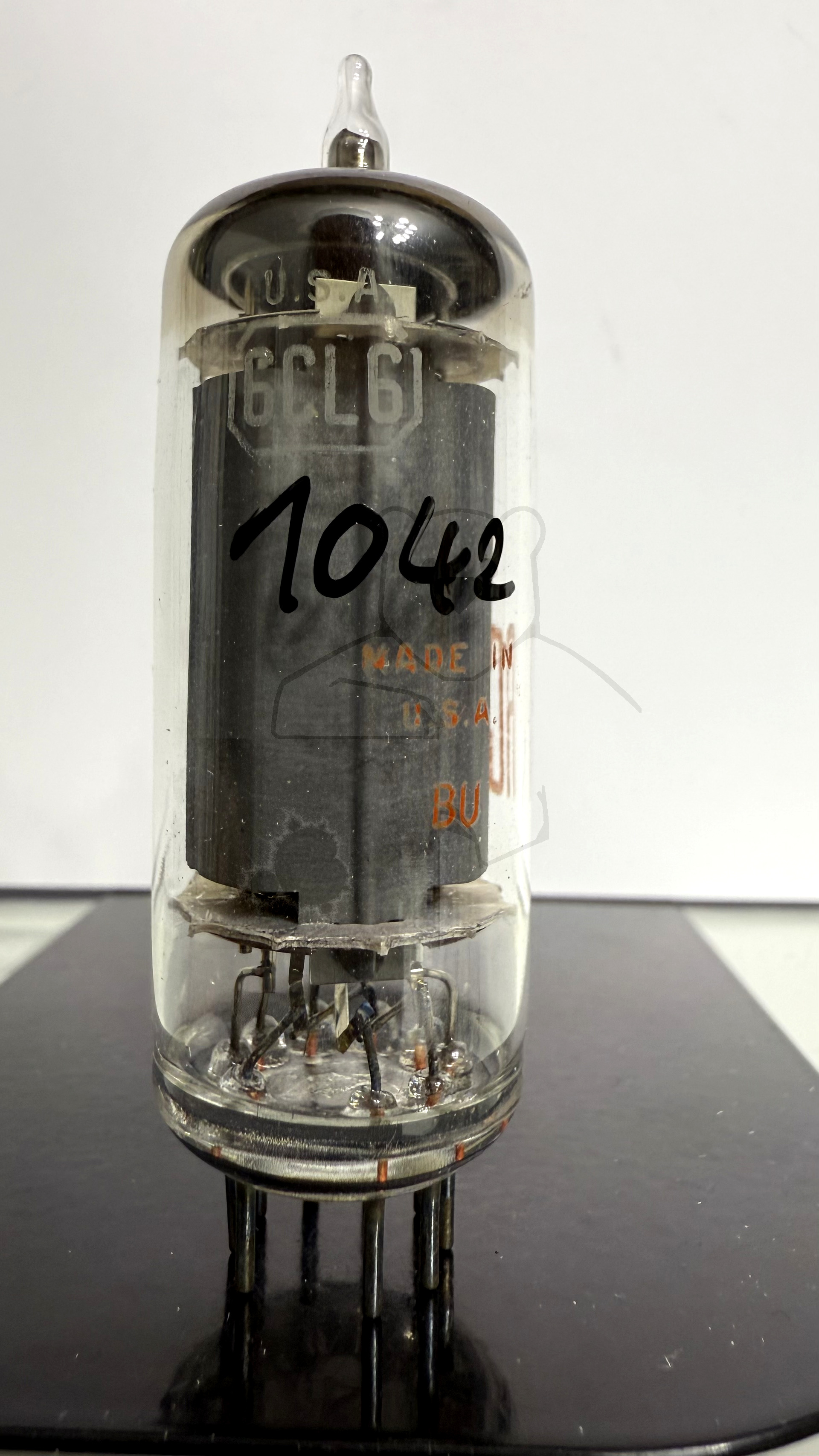

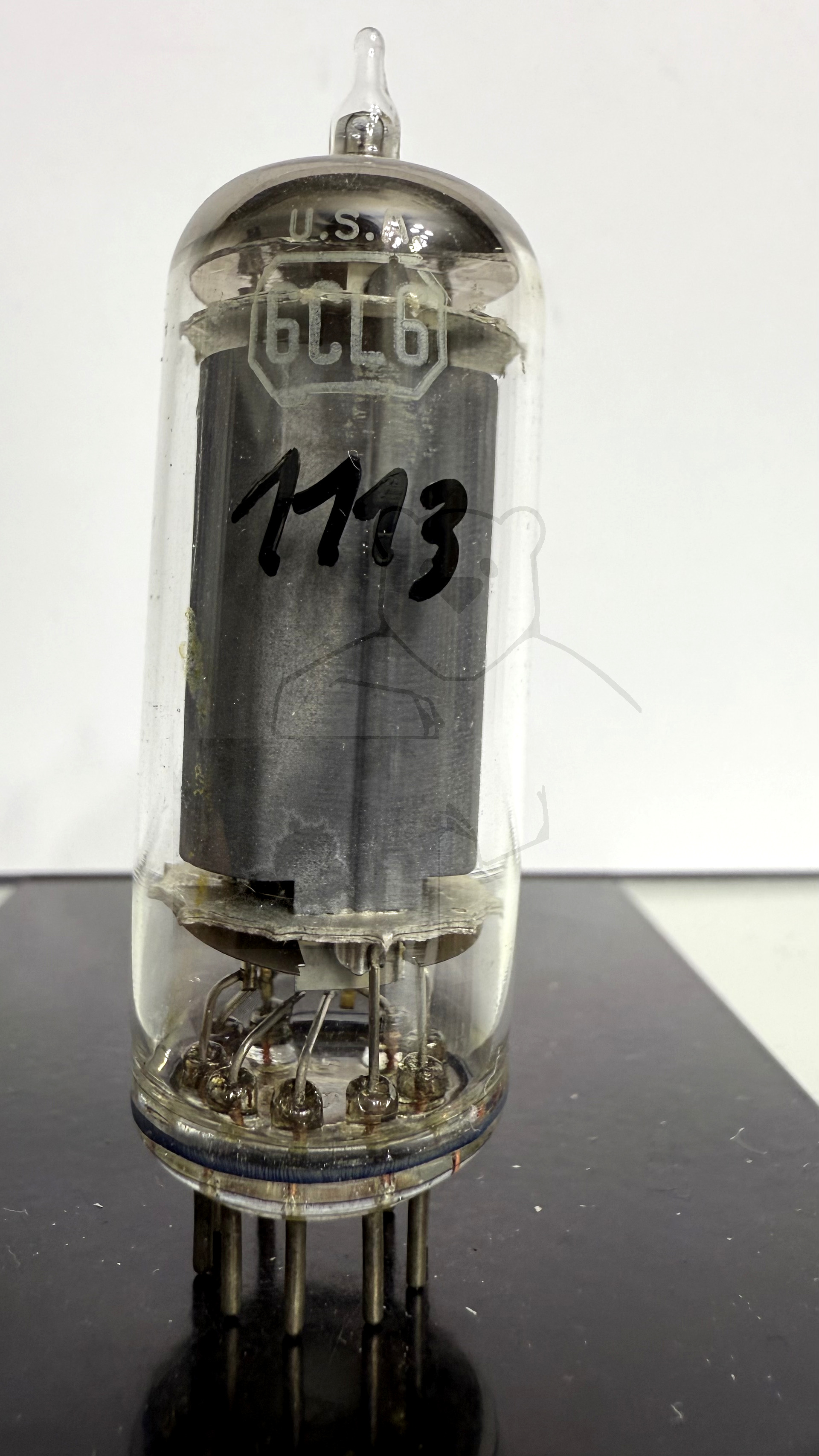

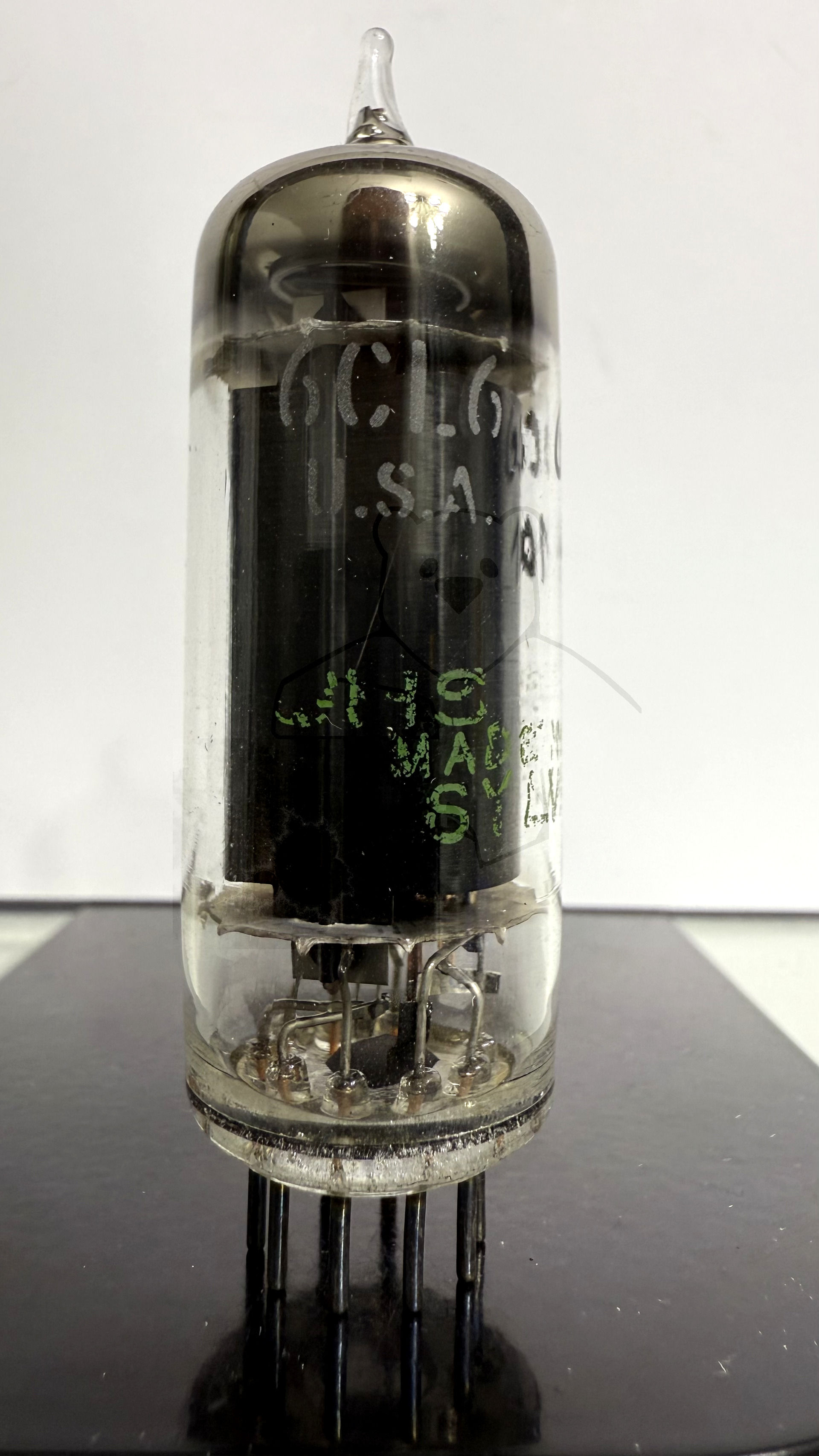

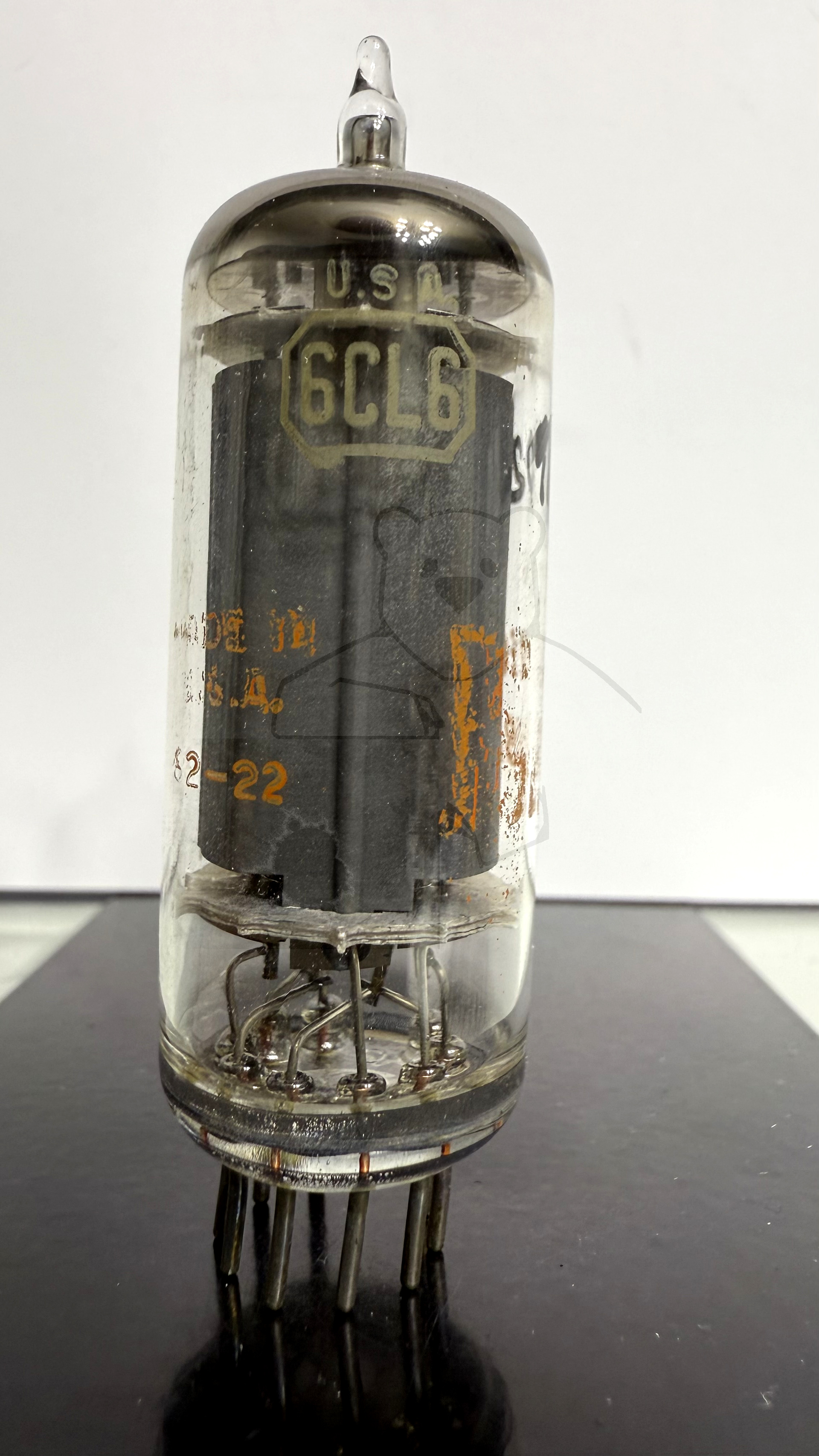

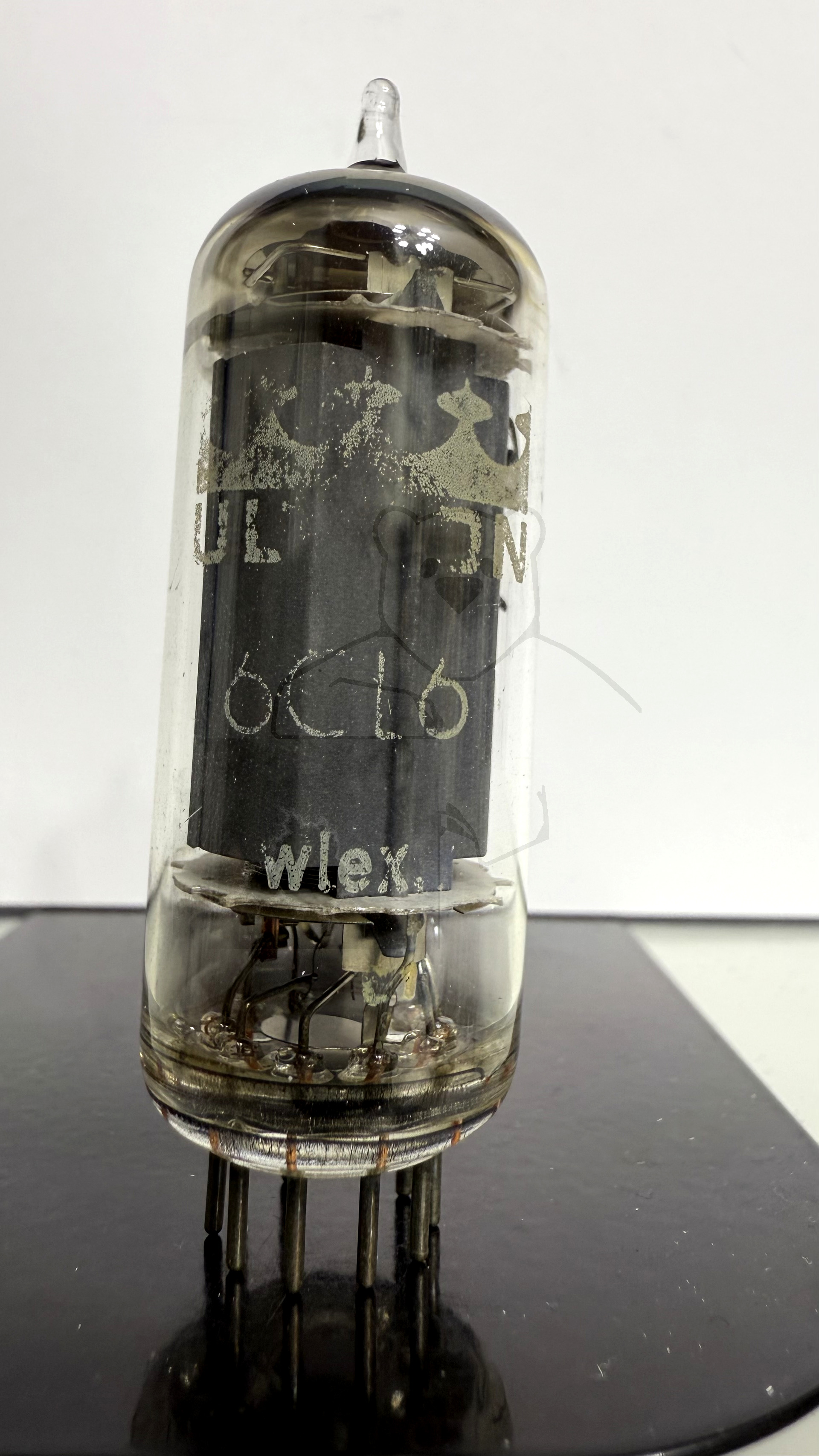

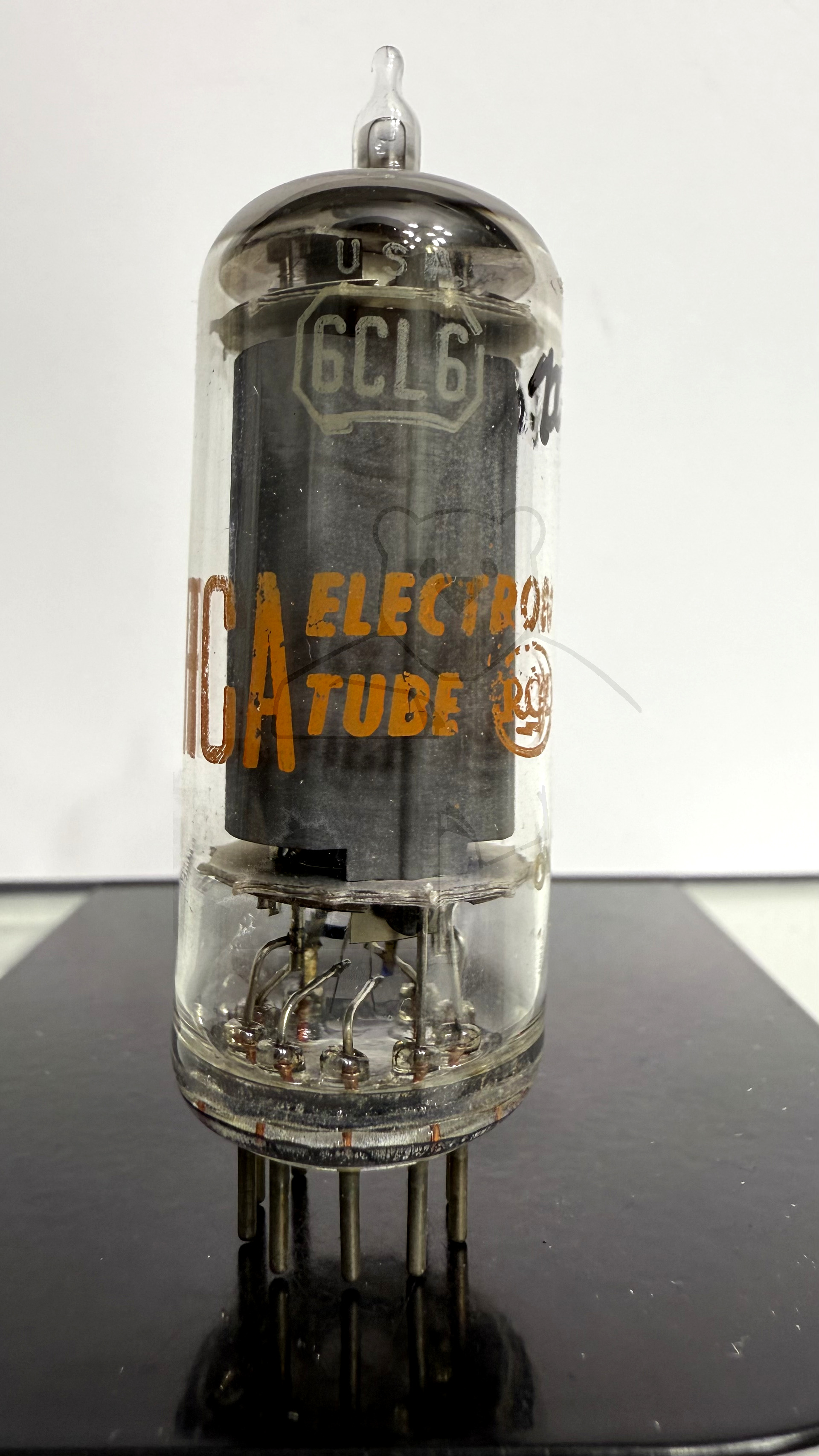

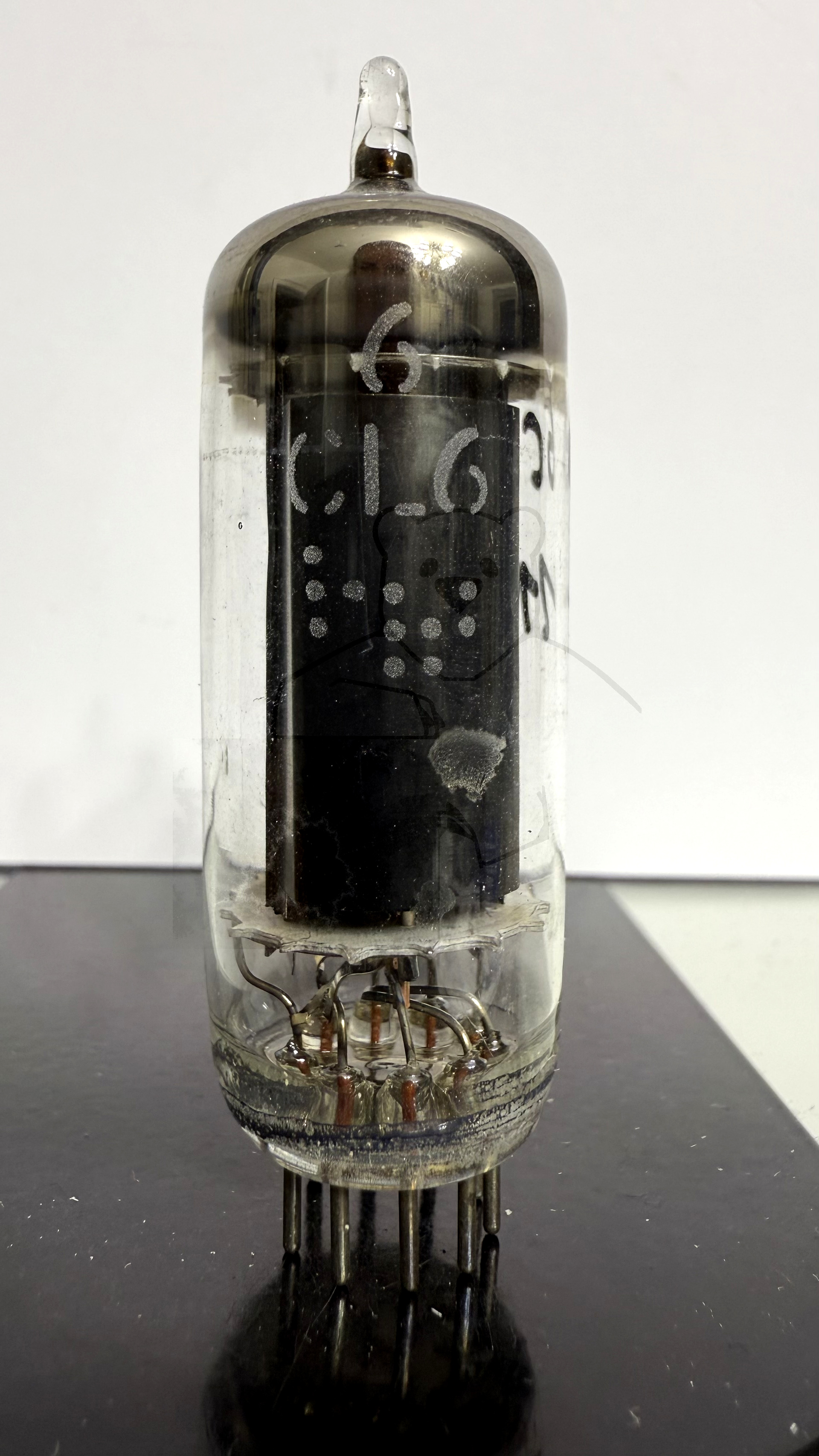

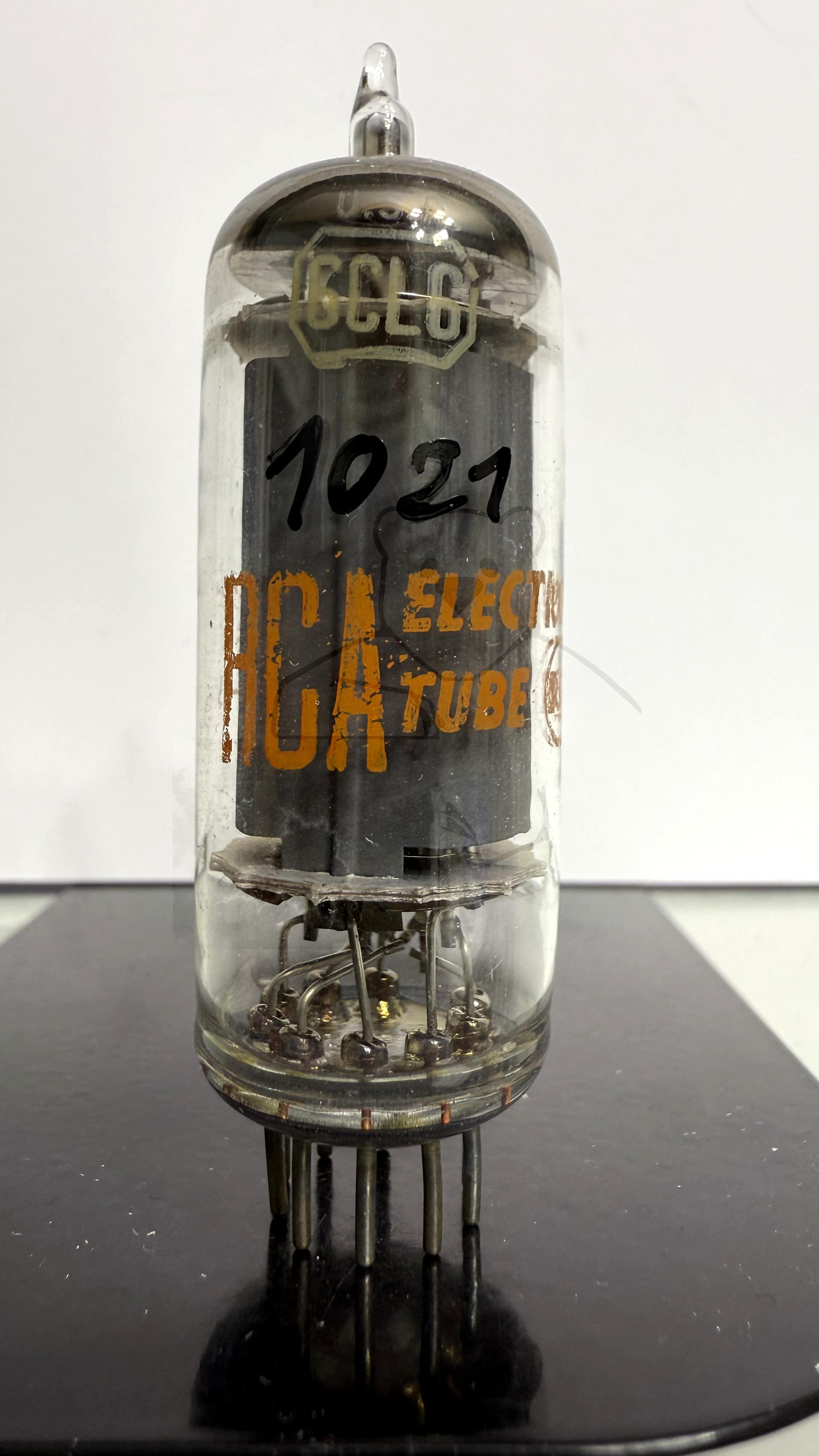

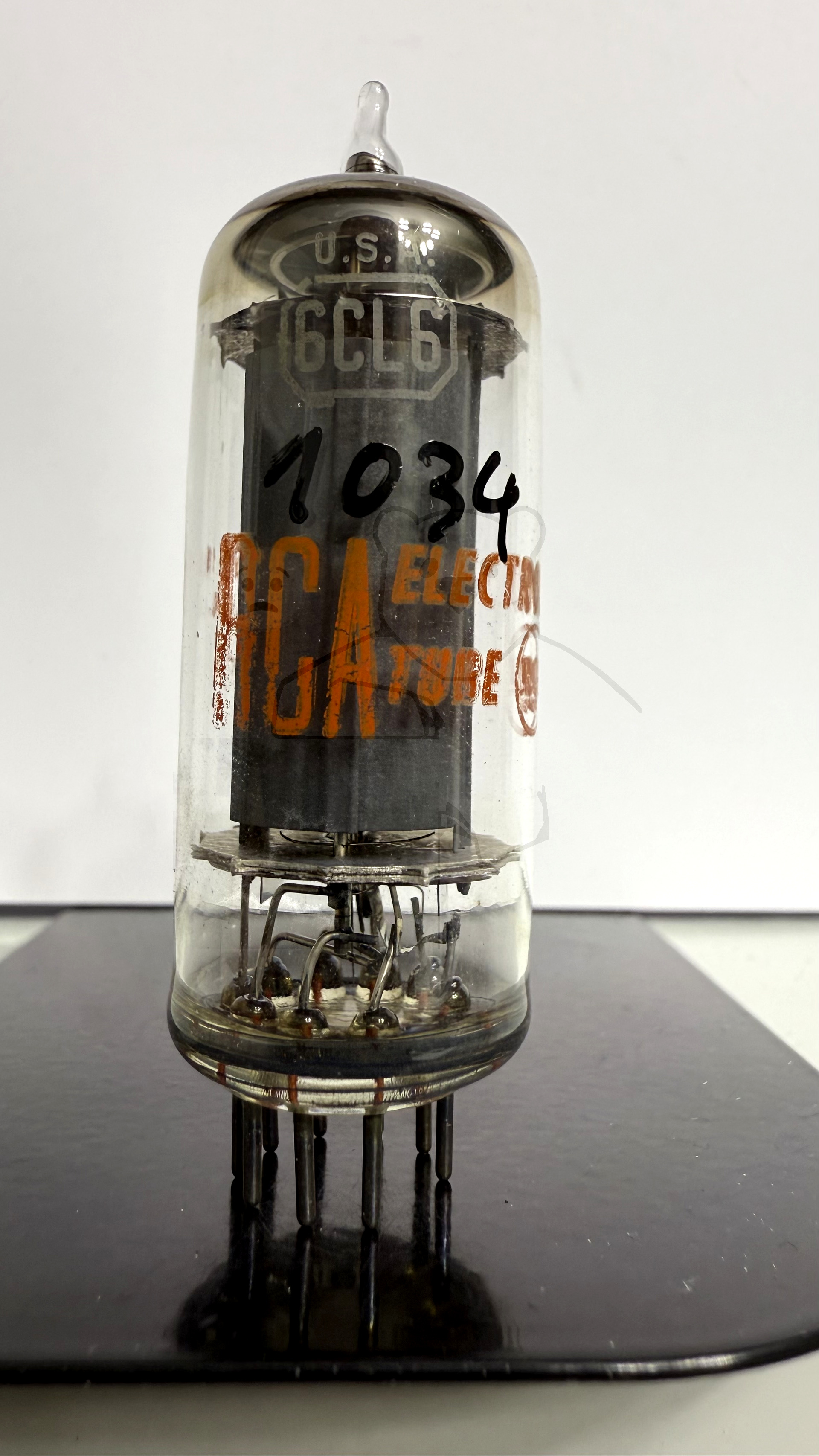

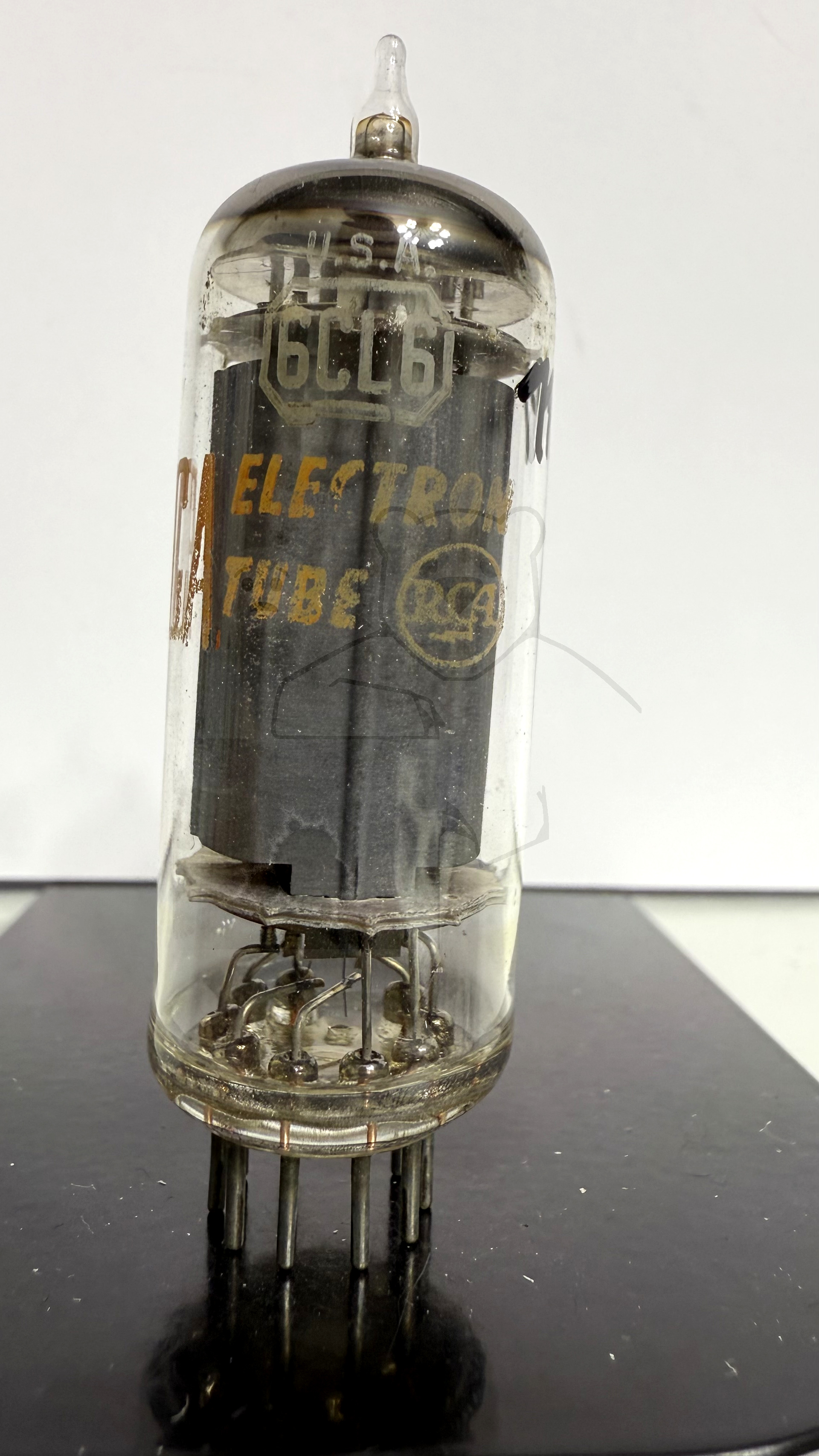

Daten und Bilder der Röhre: 6CL6

🔎 Beschreibung der Röhre: 6CL6

Name	6CL6
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,65
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 20:02:48

🔎 Beschreibung der Systeme für die Röhre: 6CL6

	System 1
Kathode	1
Gitter 1	2
Gitter 2	3
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	7
Funktion	→ Bildsignal, Endverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6CL6

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6CL6
Datenblatt 6CL6 CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (7322 kB)
Datenblatt 6CL6 General Electric.pdf (473 kB)
Datenblatt 6CL6 RCA [www.tubedata.info].pdf (384 kB)
Datenblatt 6CL6 Tung-Sol [www.tubedata.info].pdf (293 kB)
Pruefkarte 6CL6 - Neuberger RPM370 Roehrenmessgeraet.pdf (237 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
