Daten und Bilder der Röhre: 6B8

🔎 Beschreibung der Röhre: 6B8

Name	6B8
Vergleichsname	VT-93
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 19:23:53

🔎 Beschreibung der Systeme für die Röhre: 6B8

	System 1	System 2	System 3
Kathode	8	8	8
Gitter 1			Kappe
Gitter 2			6
Gitter 3			8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5	4	3
Anode 2
Leuchtschirm
Heizung	2, 7	2, 7	2, 7
Abschirmung	1	1	1
Funktion	→ Demodulator	→ Demodulator	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

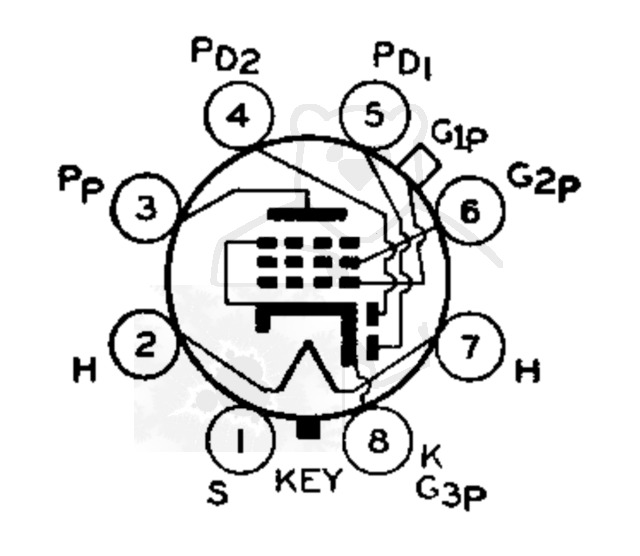

🔎 Sockelschaltung der 6B8

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6B8
Datenblatt 6B8 Ken-Rad [www.tubedata.info].pdf (36 kB)
Datenblatt 6B8 RCA.pdf (92 kB)

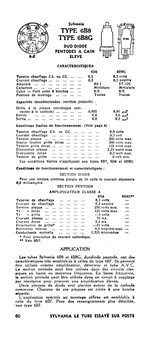

Datenblatt 6B8 Sylvania Französisch [www.tubedata.info].pdf (68 kB)
Datenblatt 6B8 Sylvania.pdf (458 kB)
Datenblatt 6B8 Tung-Sol [www.tubedata.info].pdf (46 kB)
Datenblatt 6B8G Brimar [www.tubedata.info].pdf (61 kB)
Datenblatt 6B8G Hygrade Sylvania [www.tubedata.info].pdf (39 kB)
Datenblatt 6B8G Tung-Sol [www.tubedata.info].pdf (73 kB)
Datenblatt 6B8GT Tung-Sol [www.tubedata.info].pdf (44 kB)
Datenblatt 6B8P China [www.tubedata.info].pdf (221 kB)
Pruefkarte 6B8 6BN8 6H8 - Funke W19 Roehrenpruefer.pdf (170 kB)
Pruefkarte 6B8 VT93 VT93A 6H8 6BN8 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (220 kB)
Pruefkarte 6B8 VT93 VT93A 6H8 6BN8 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (212 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
