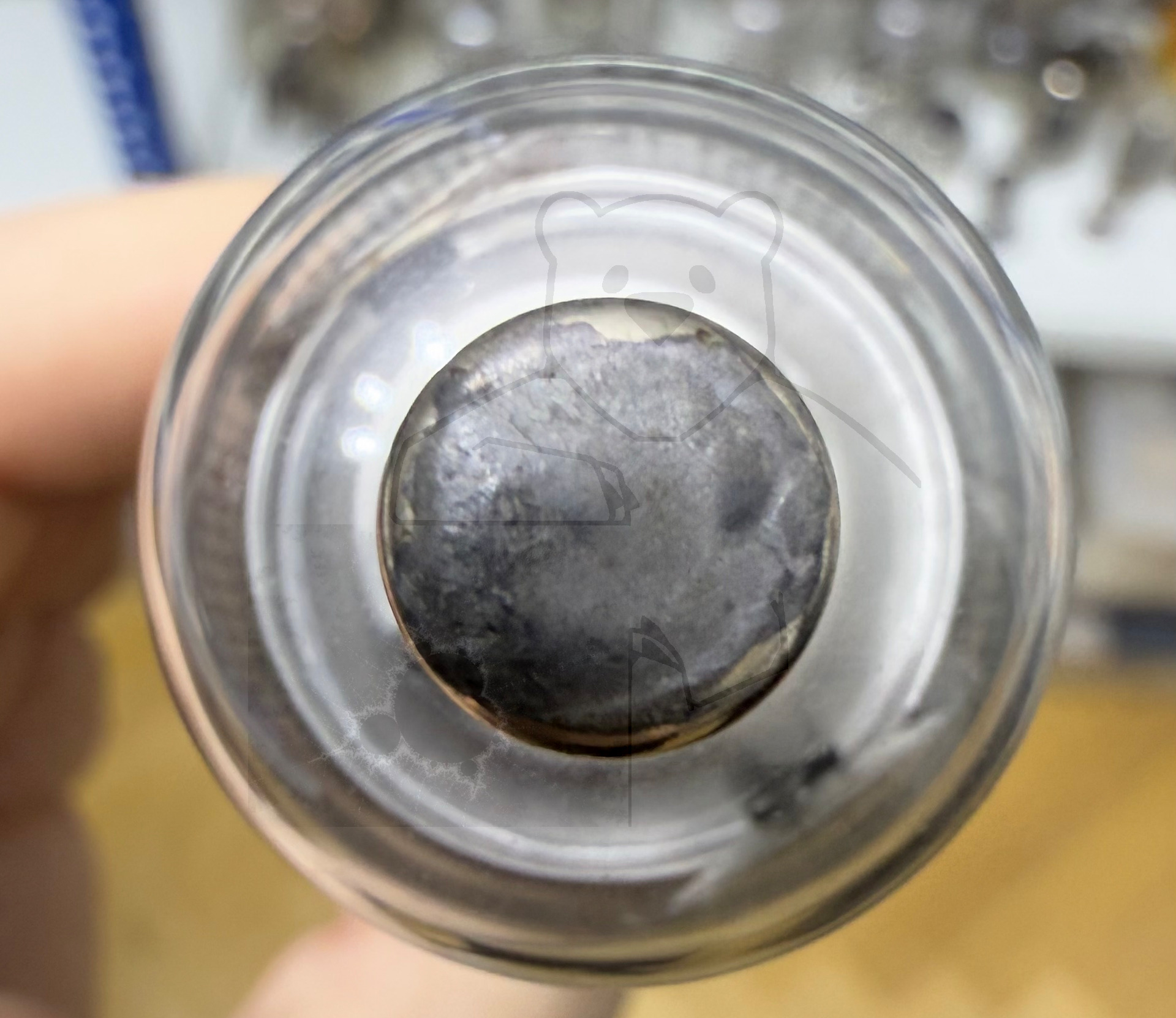

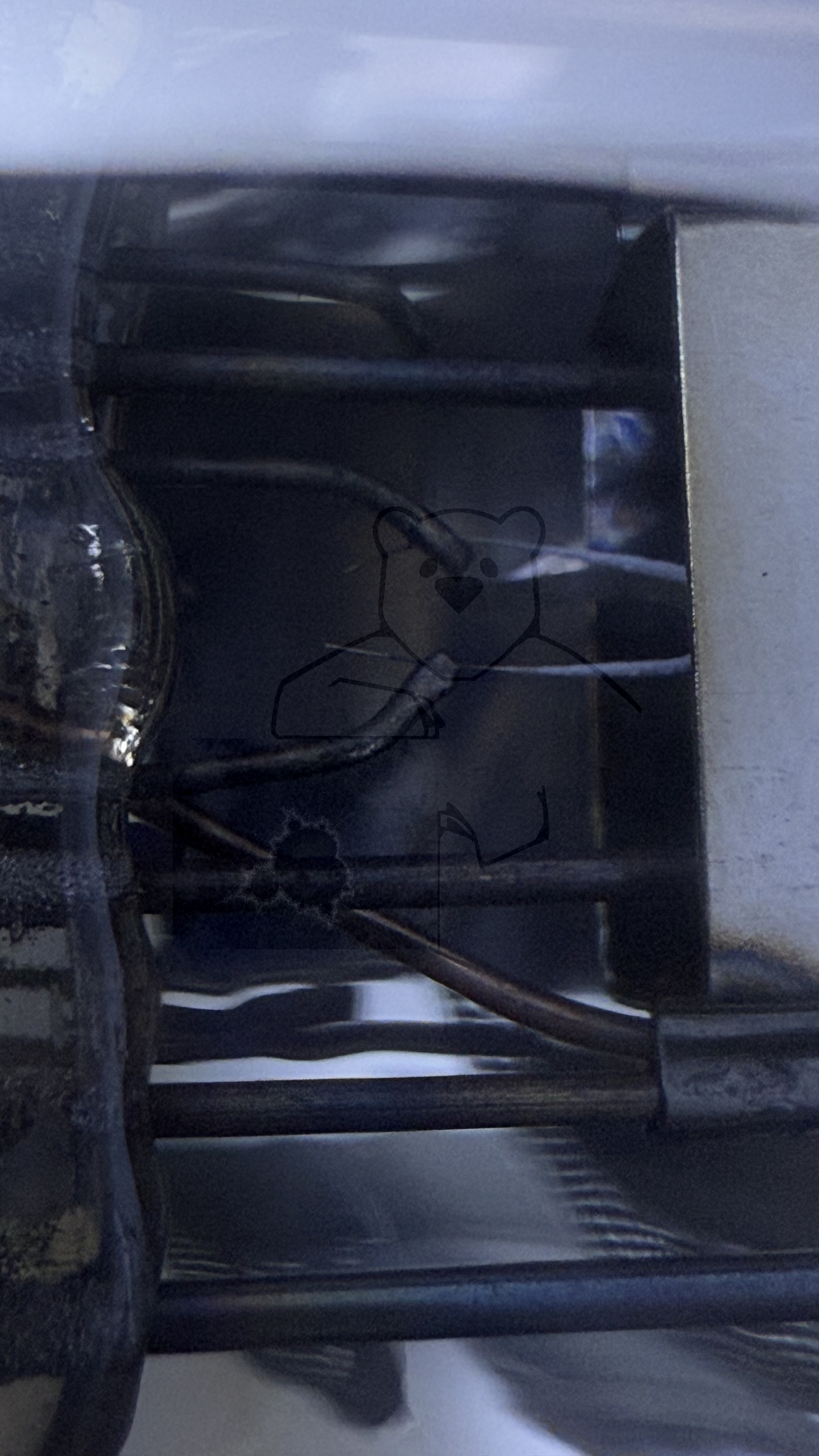

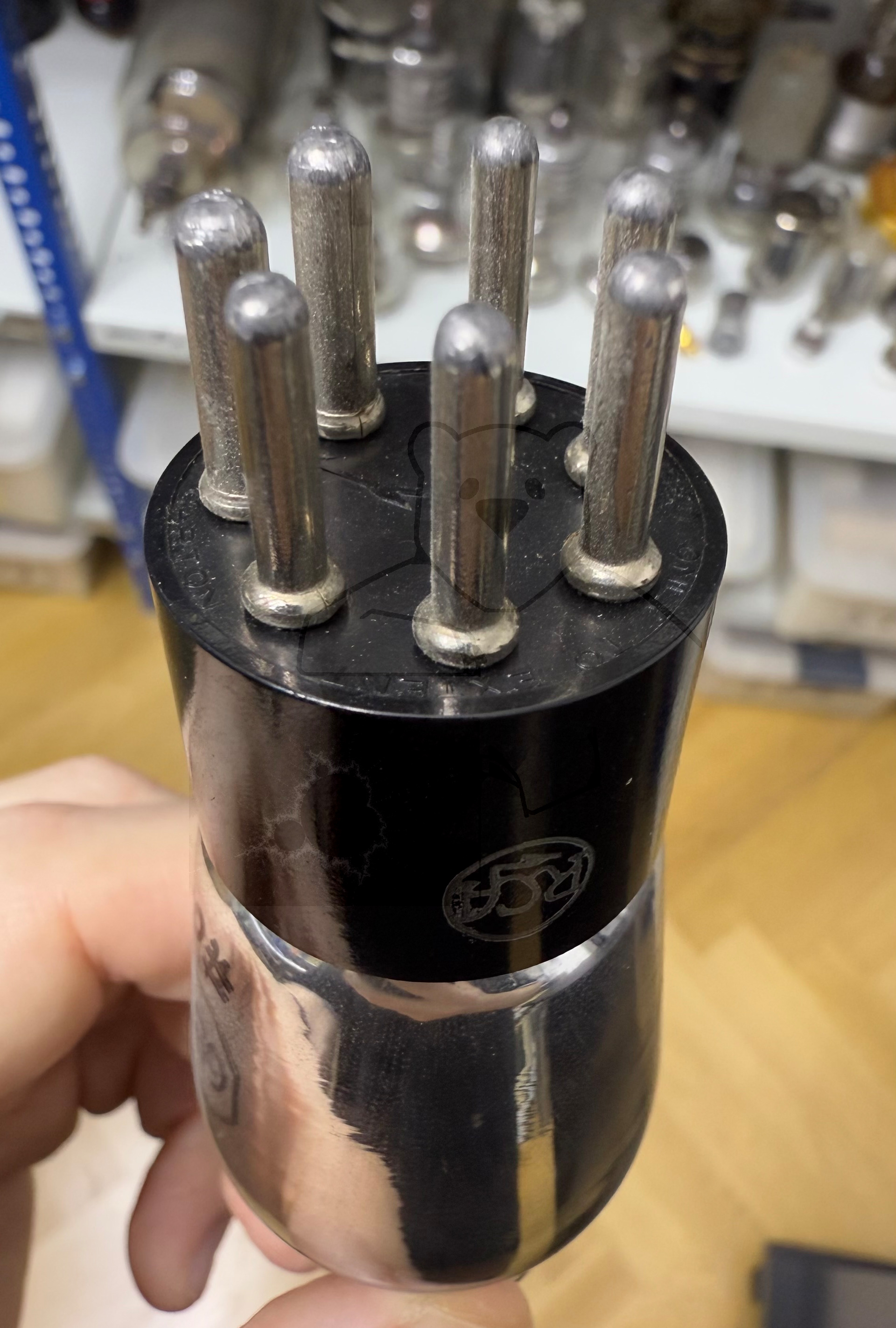

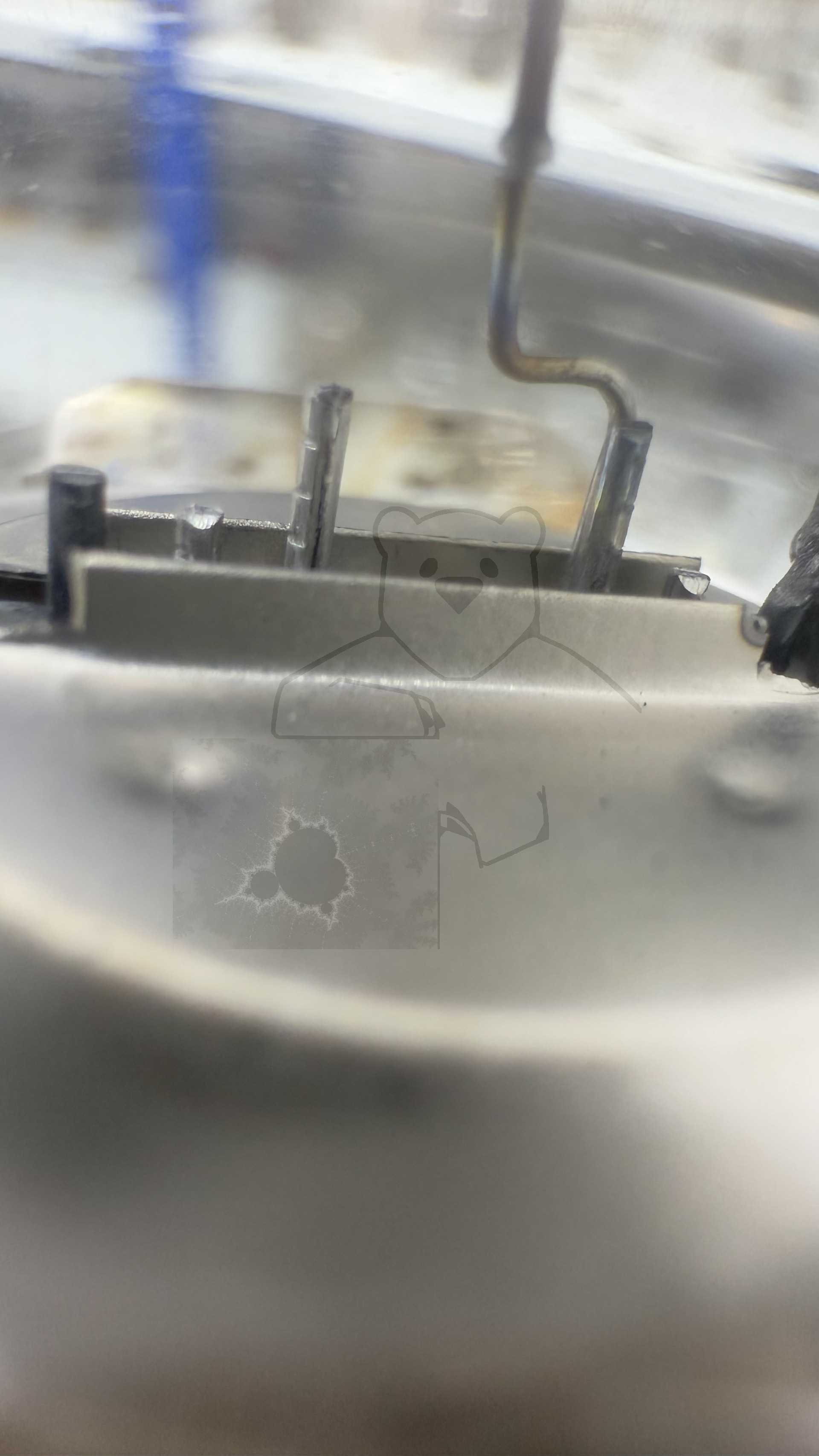

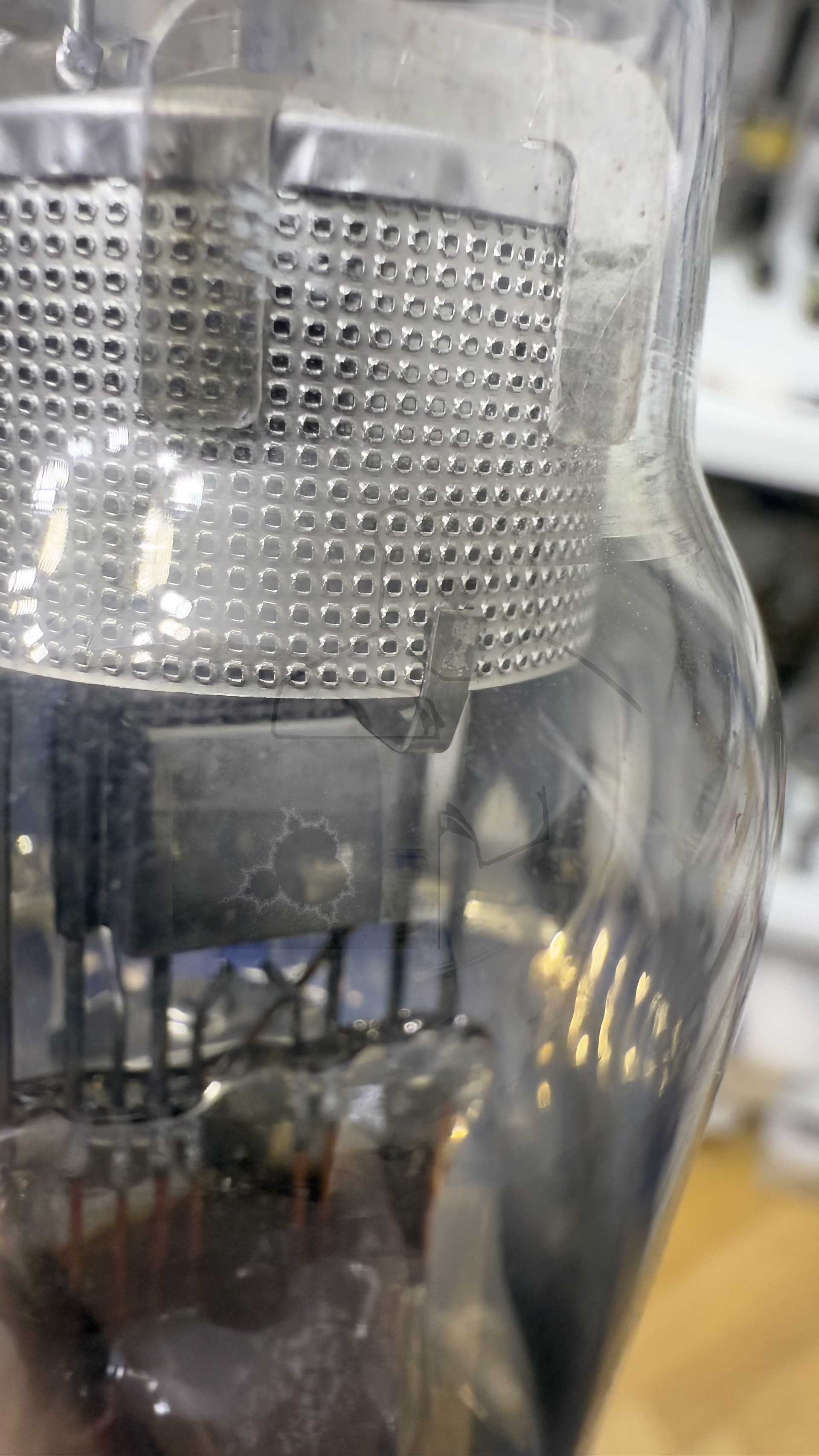

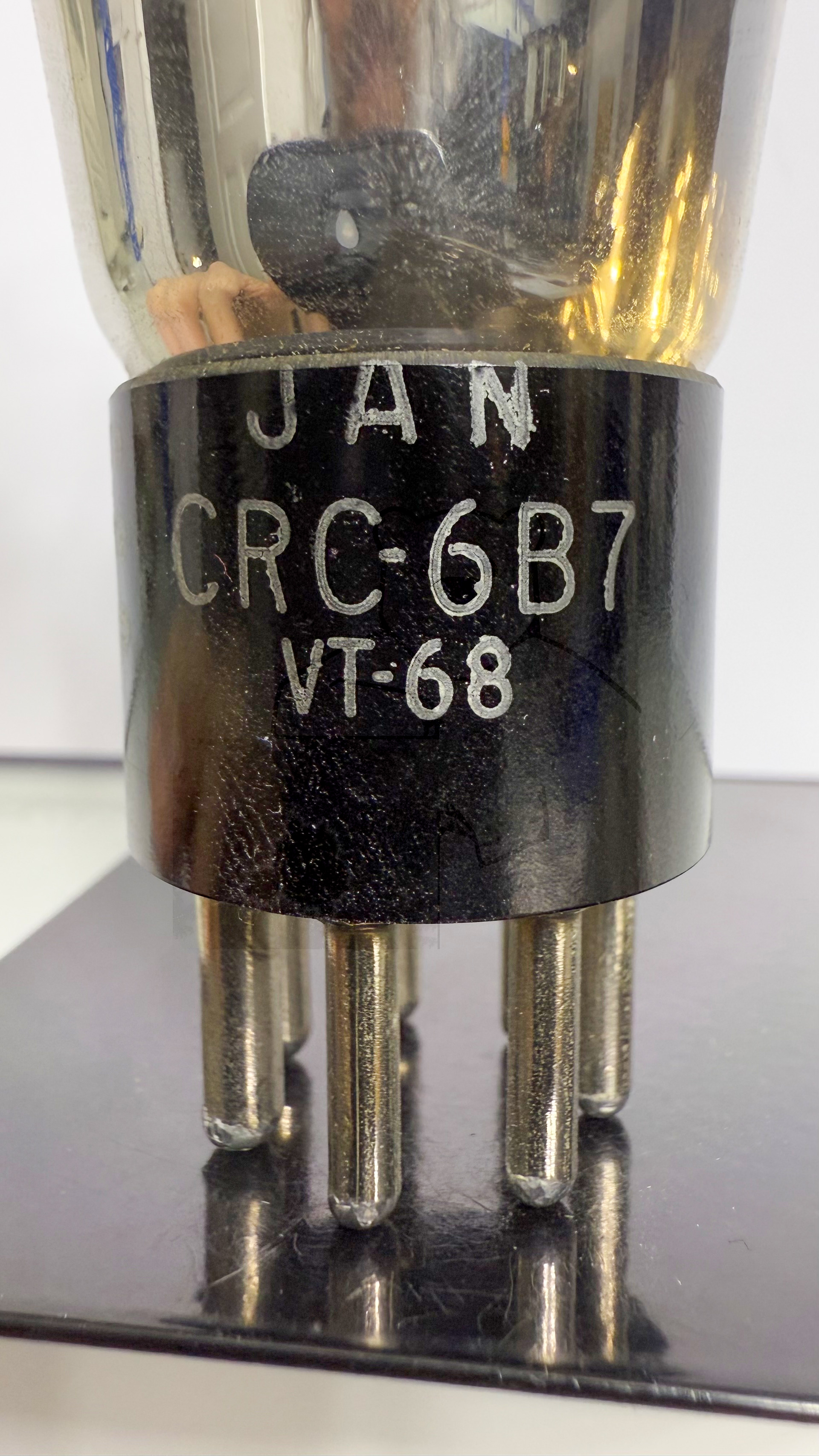

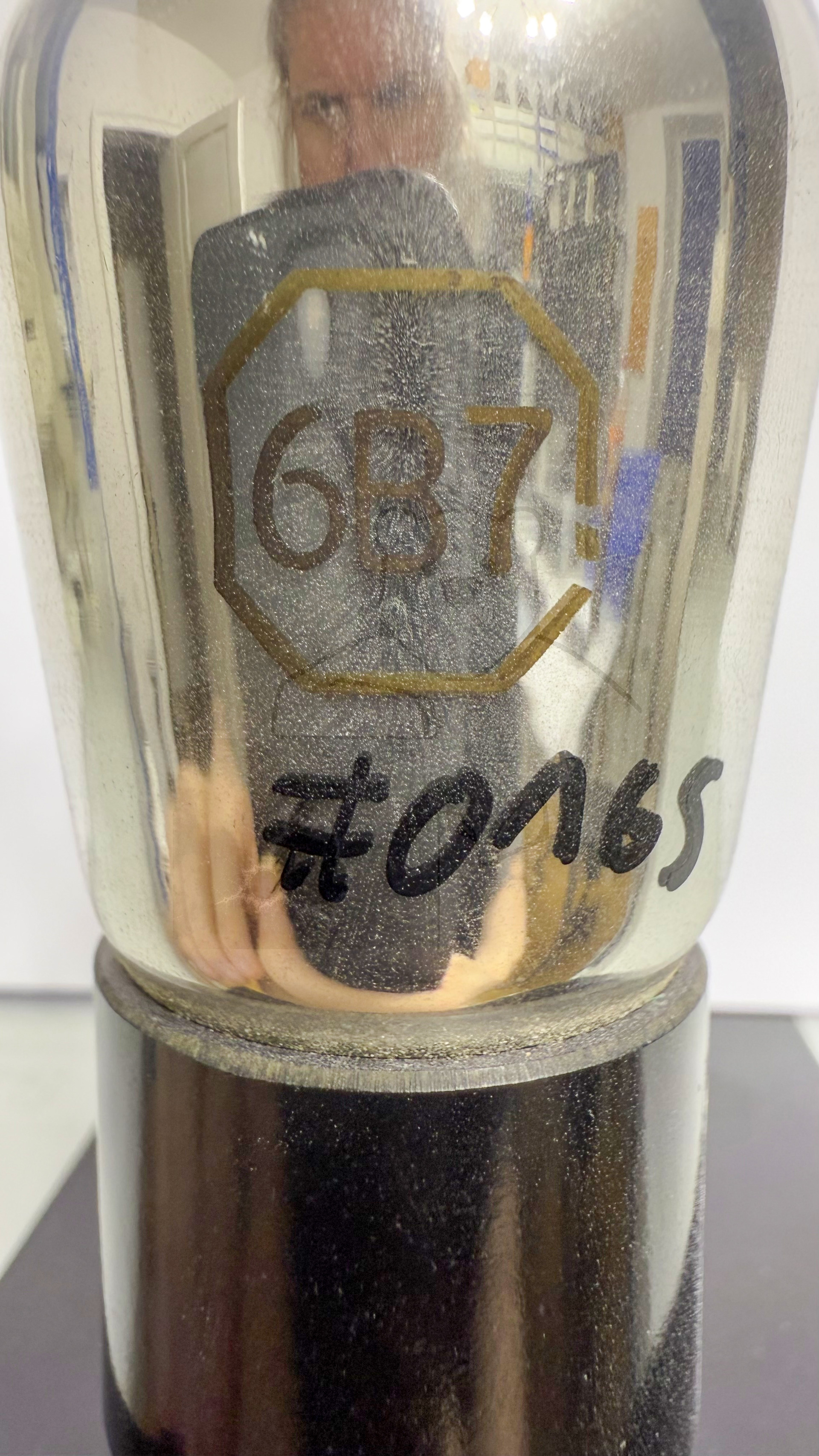

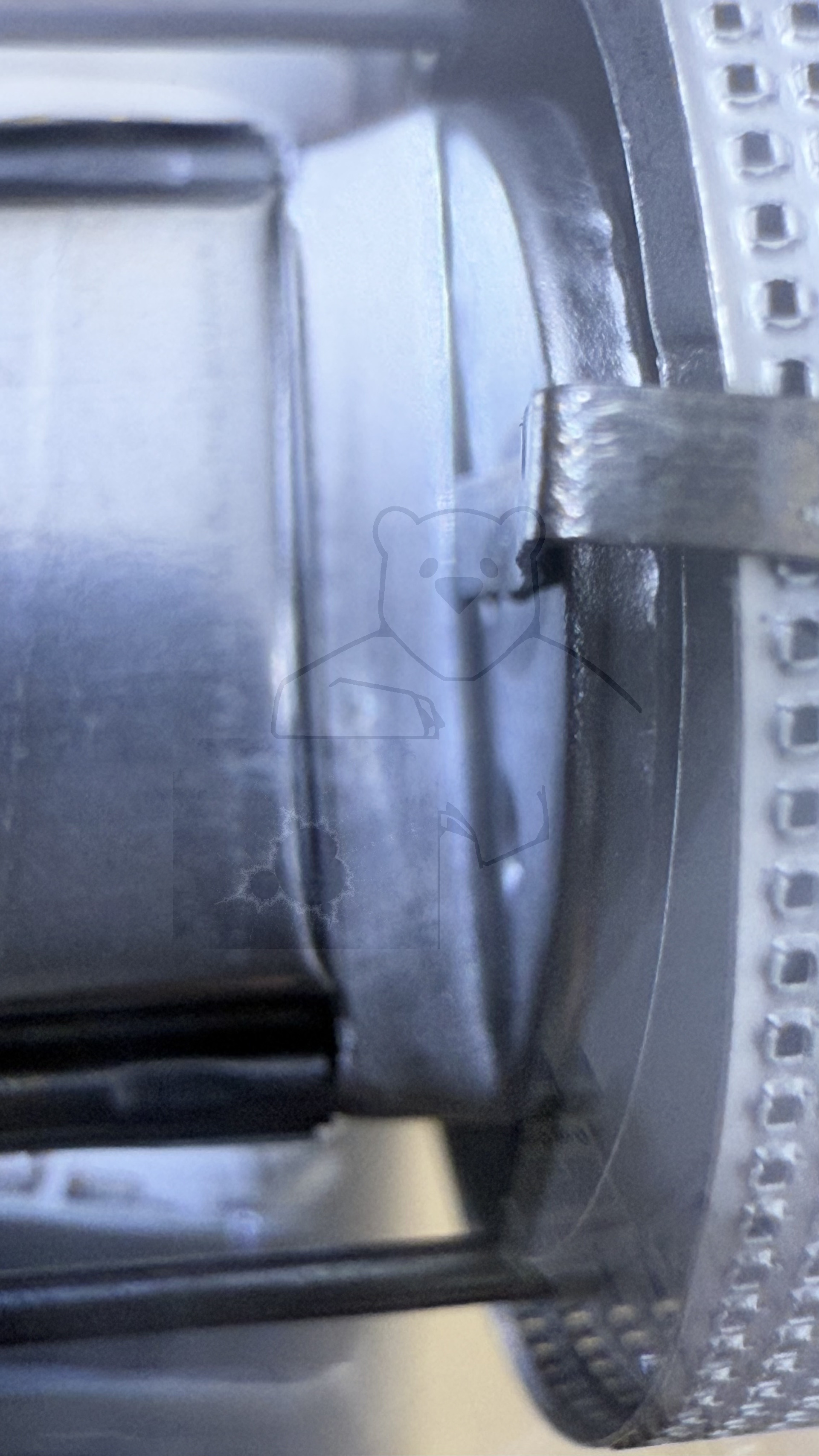

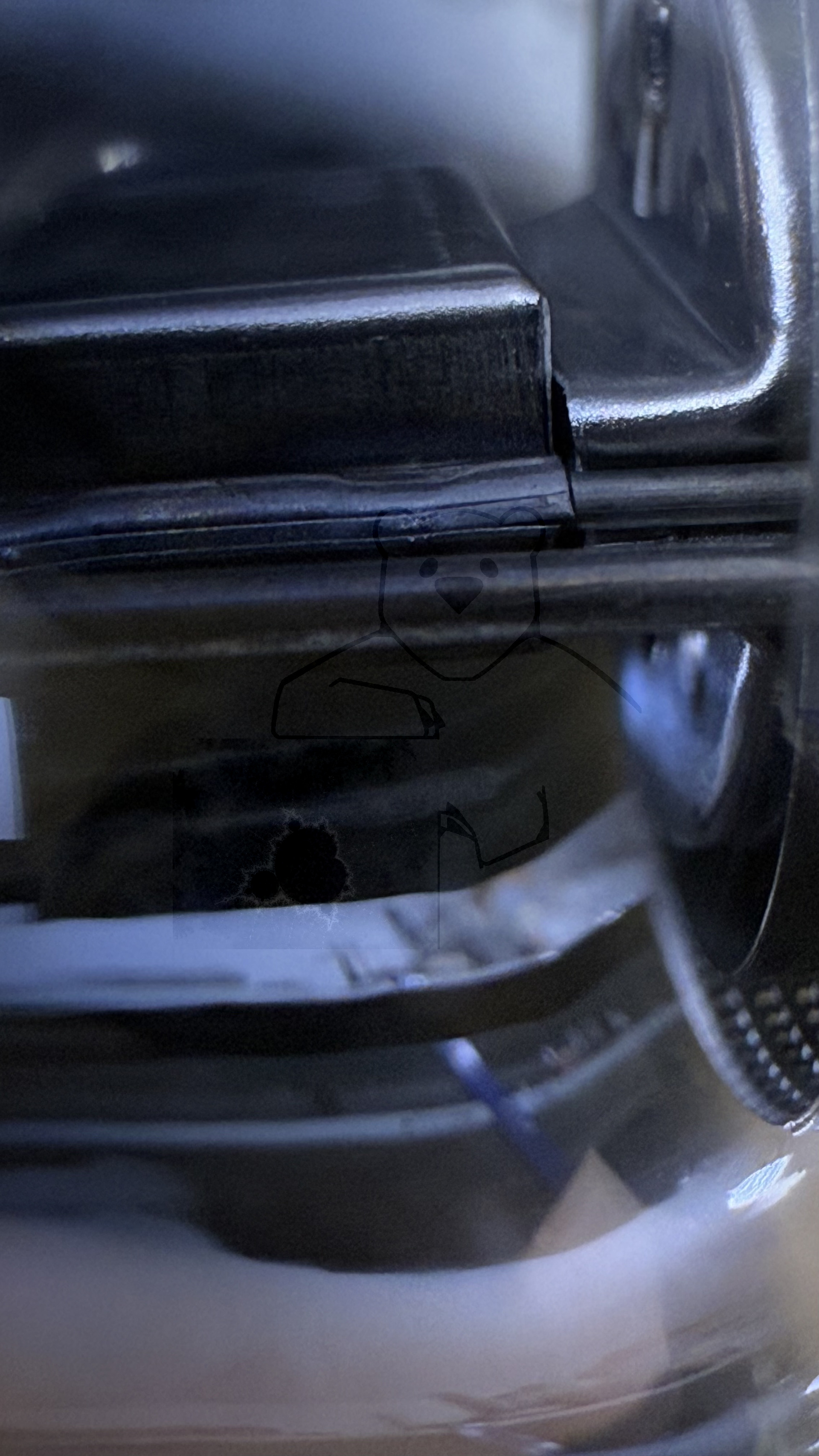

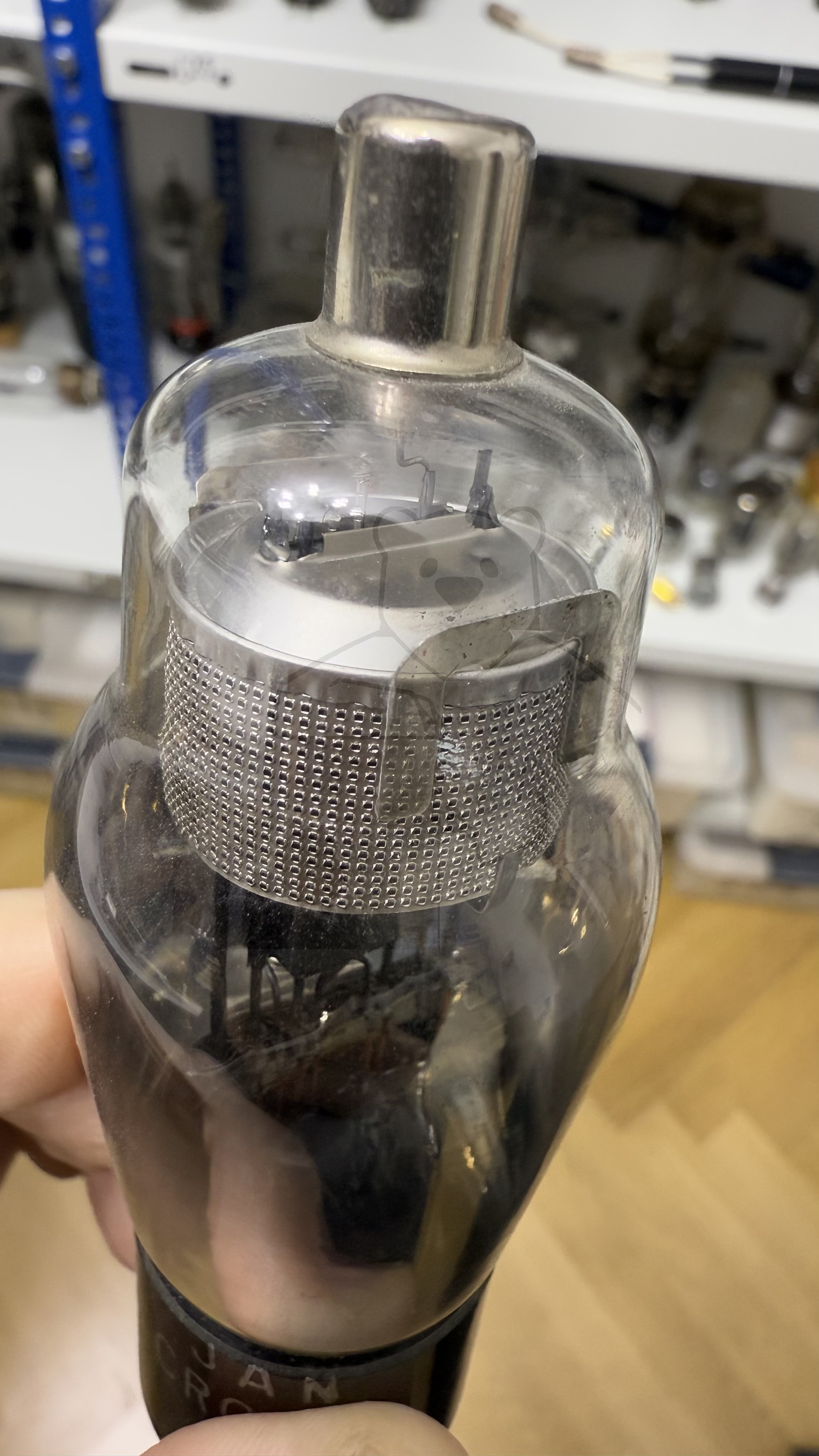

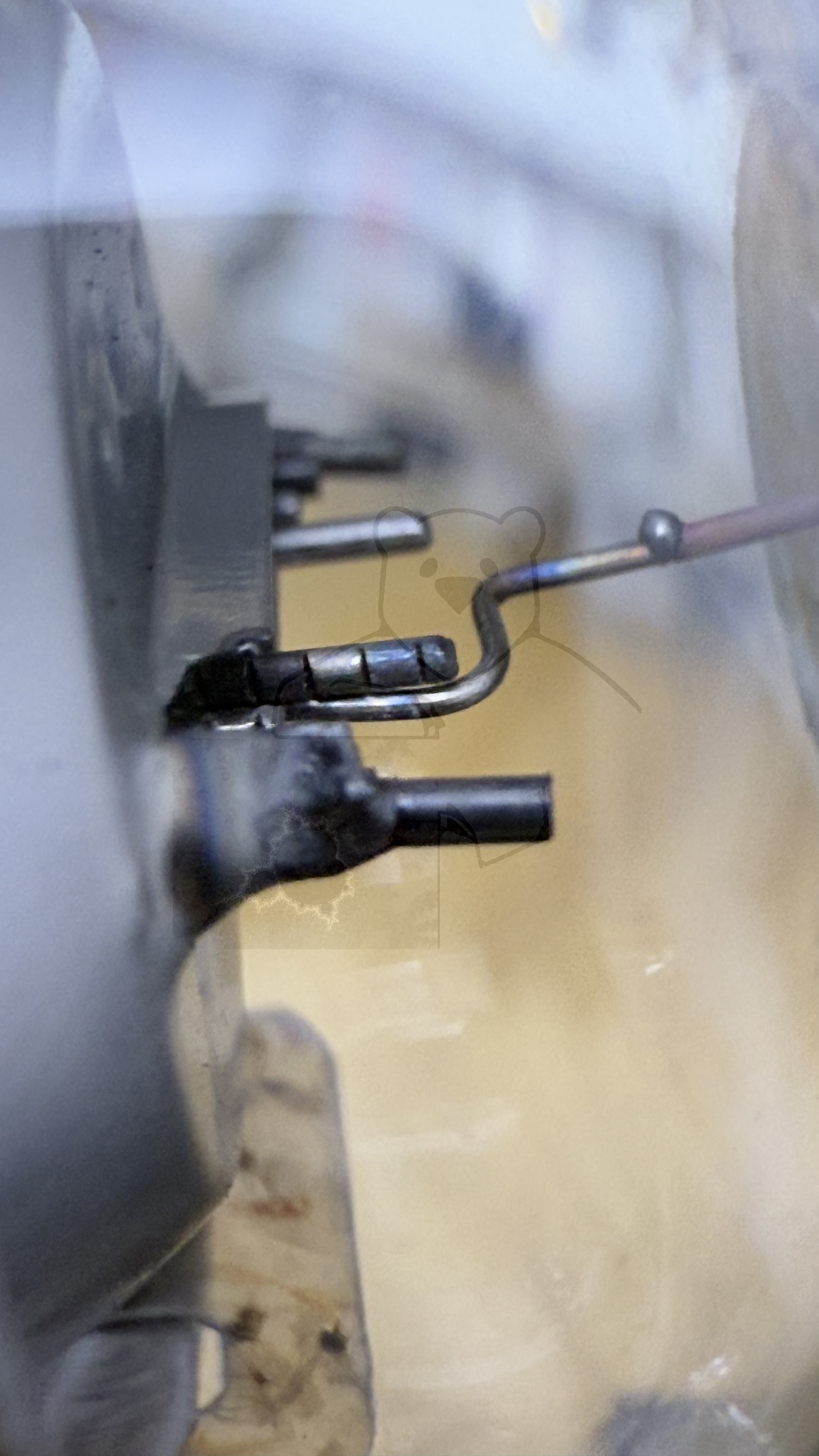

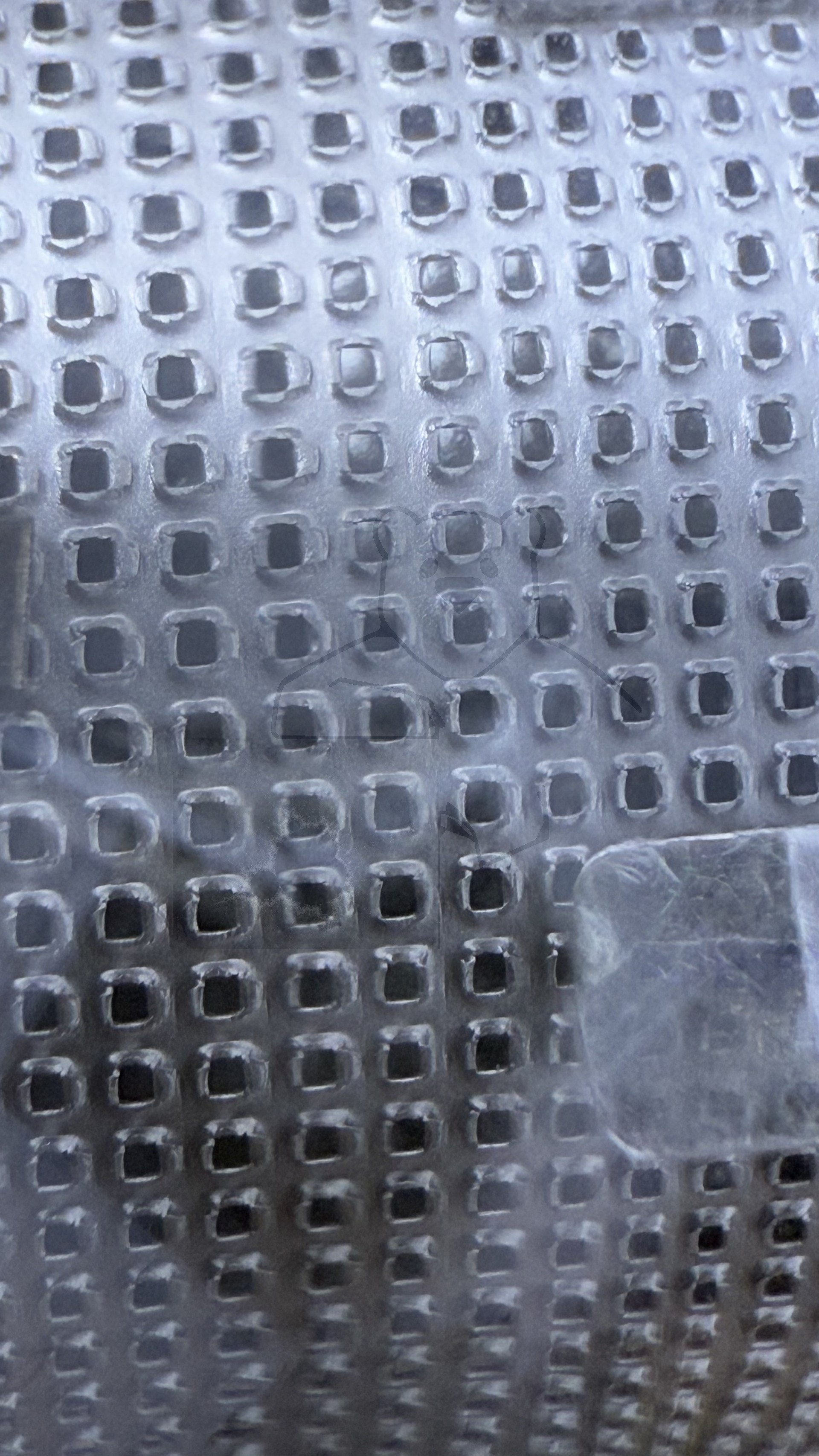

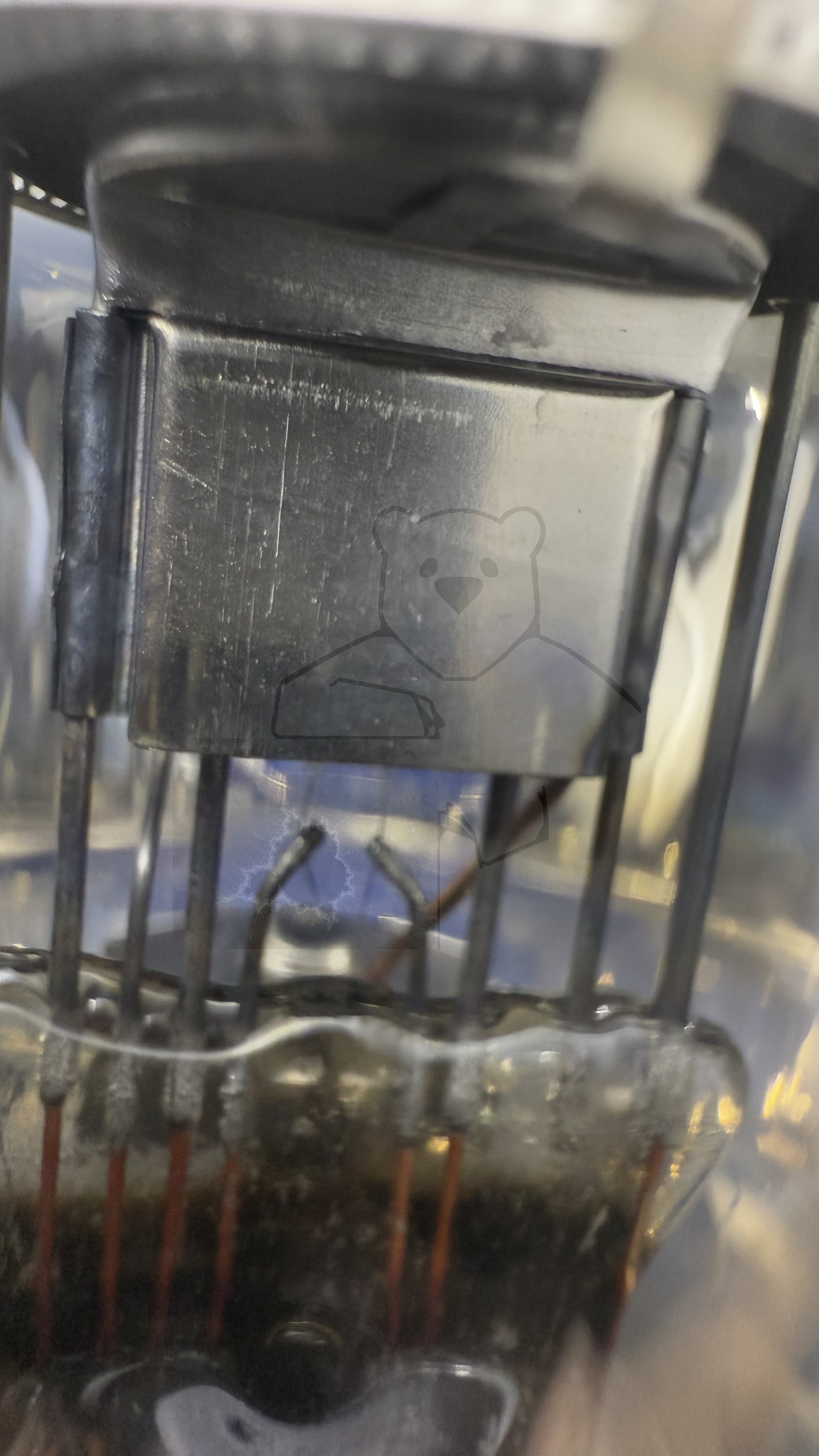

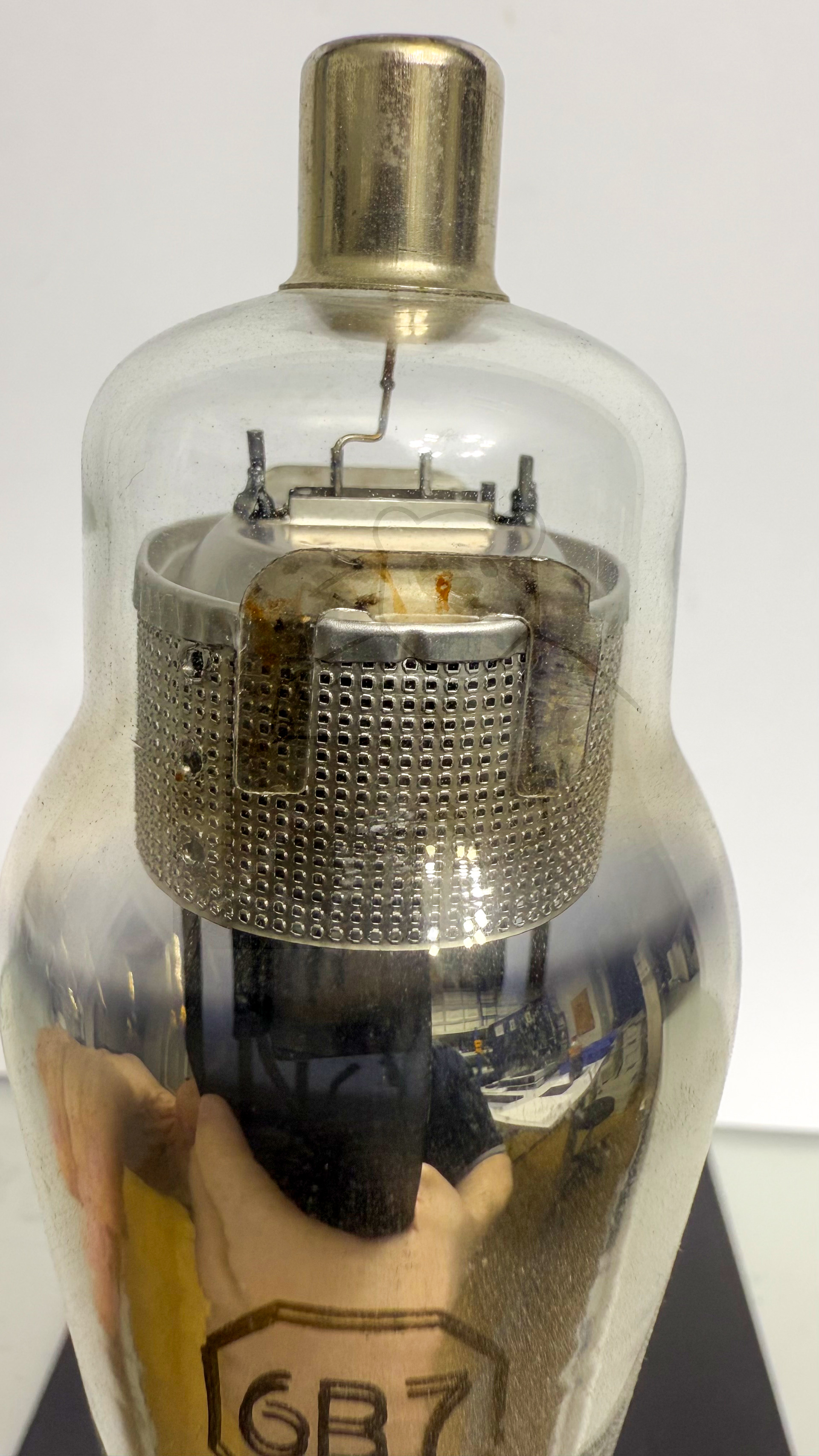

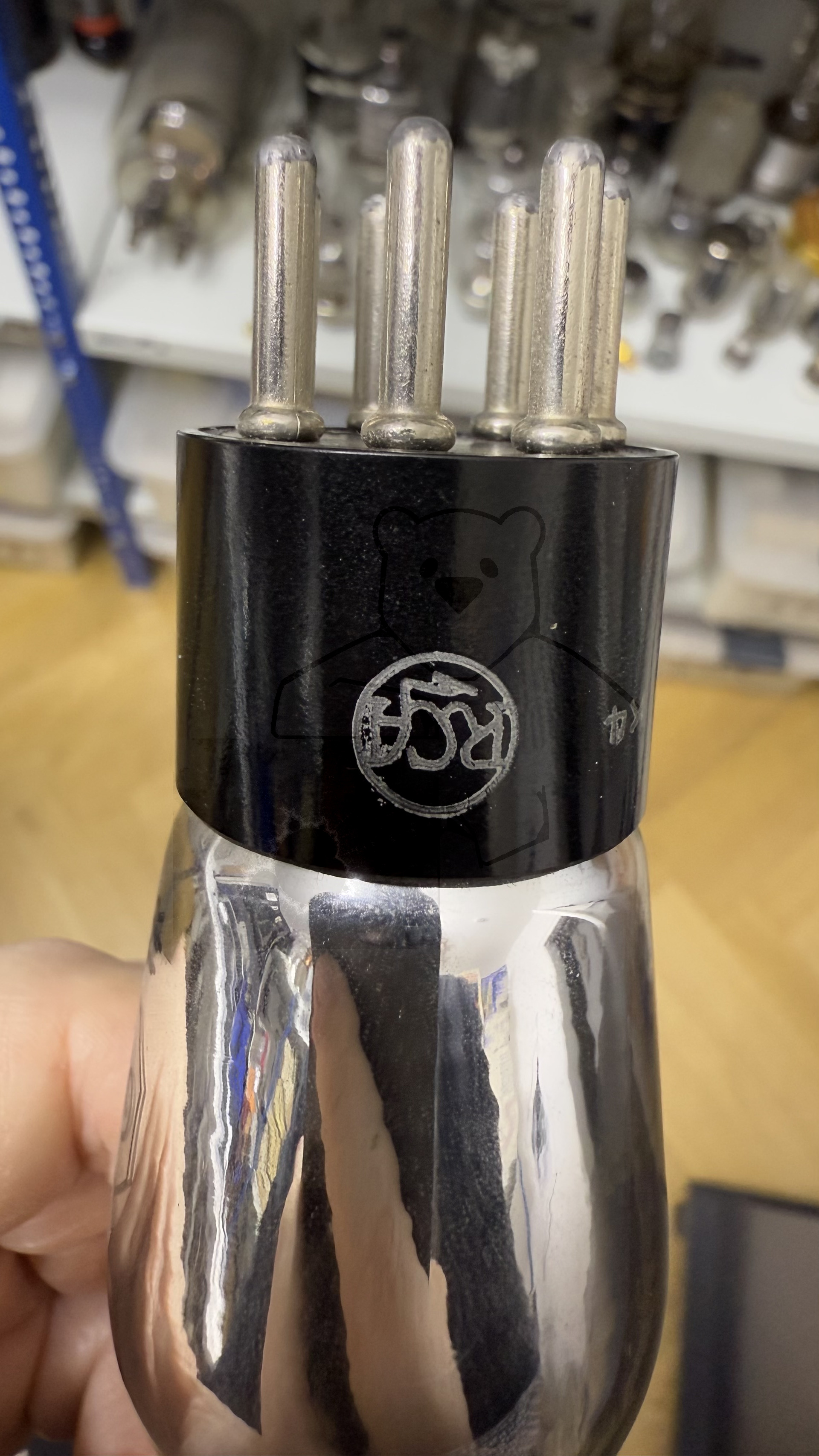

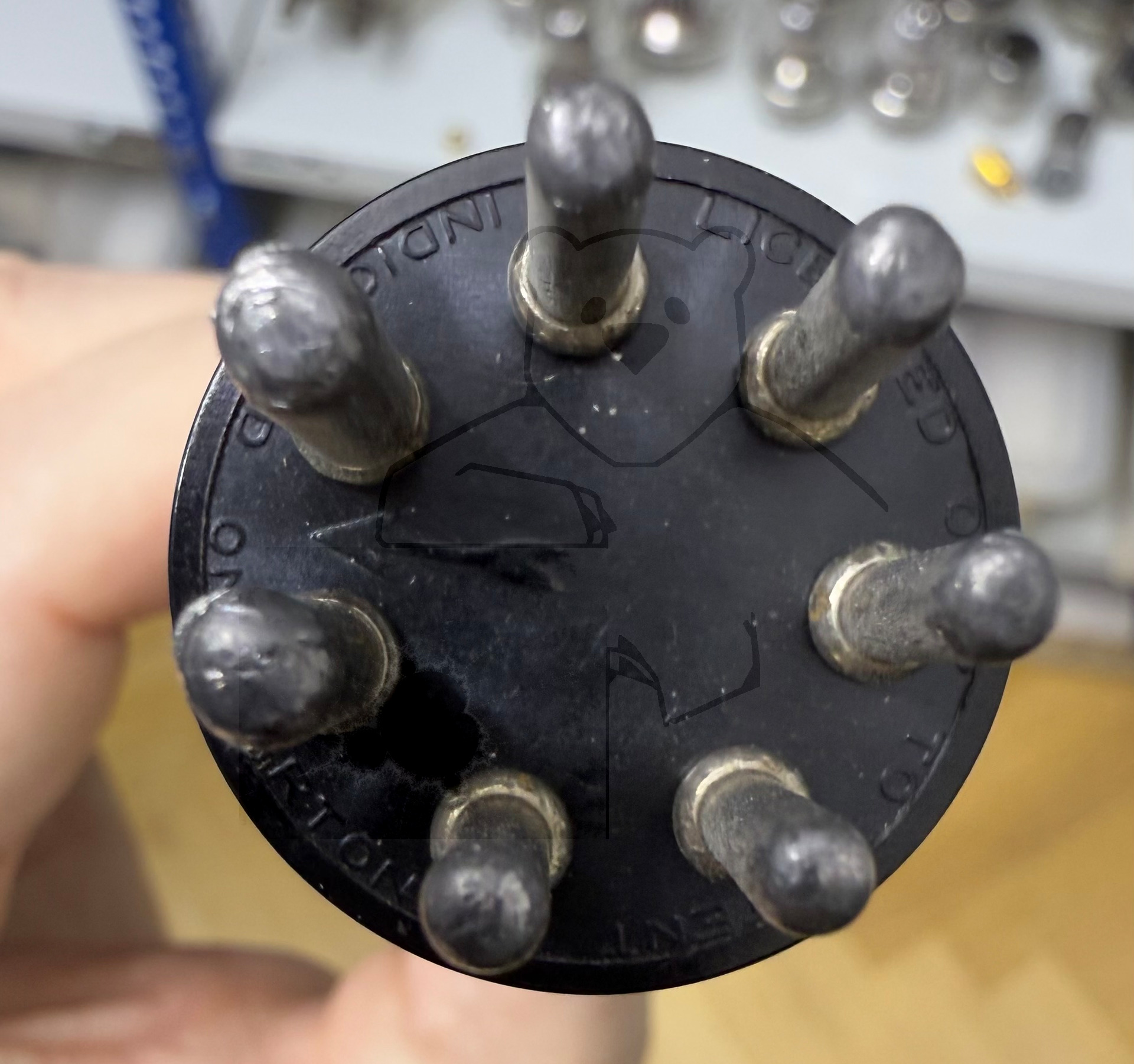

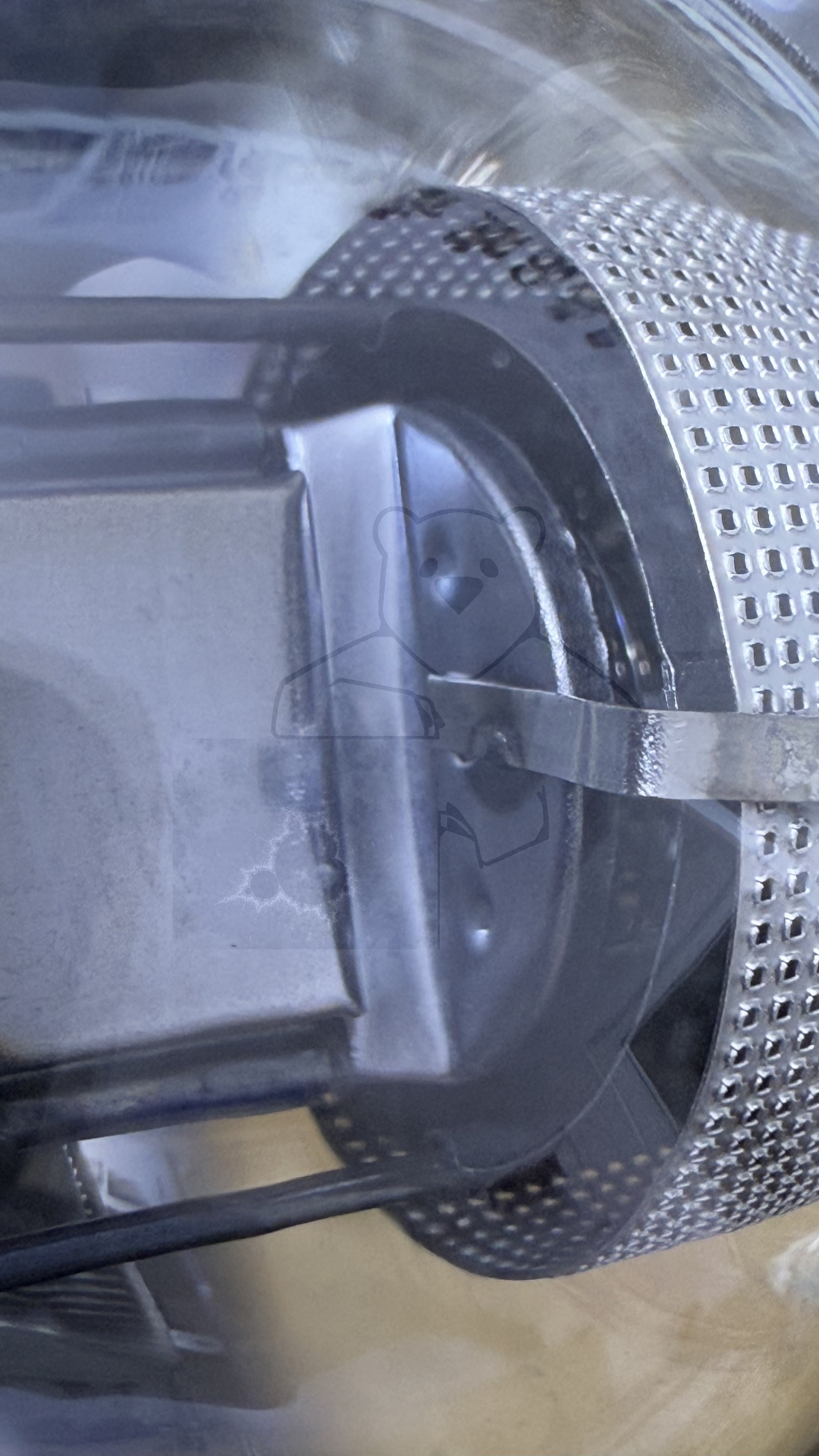

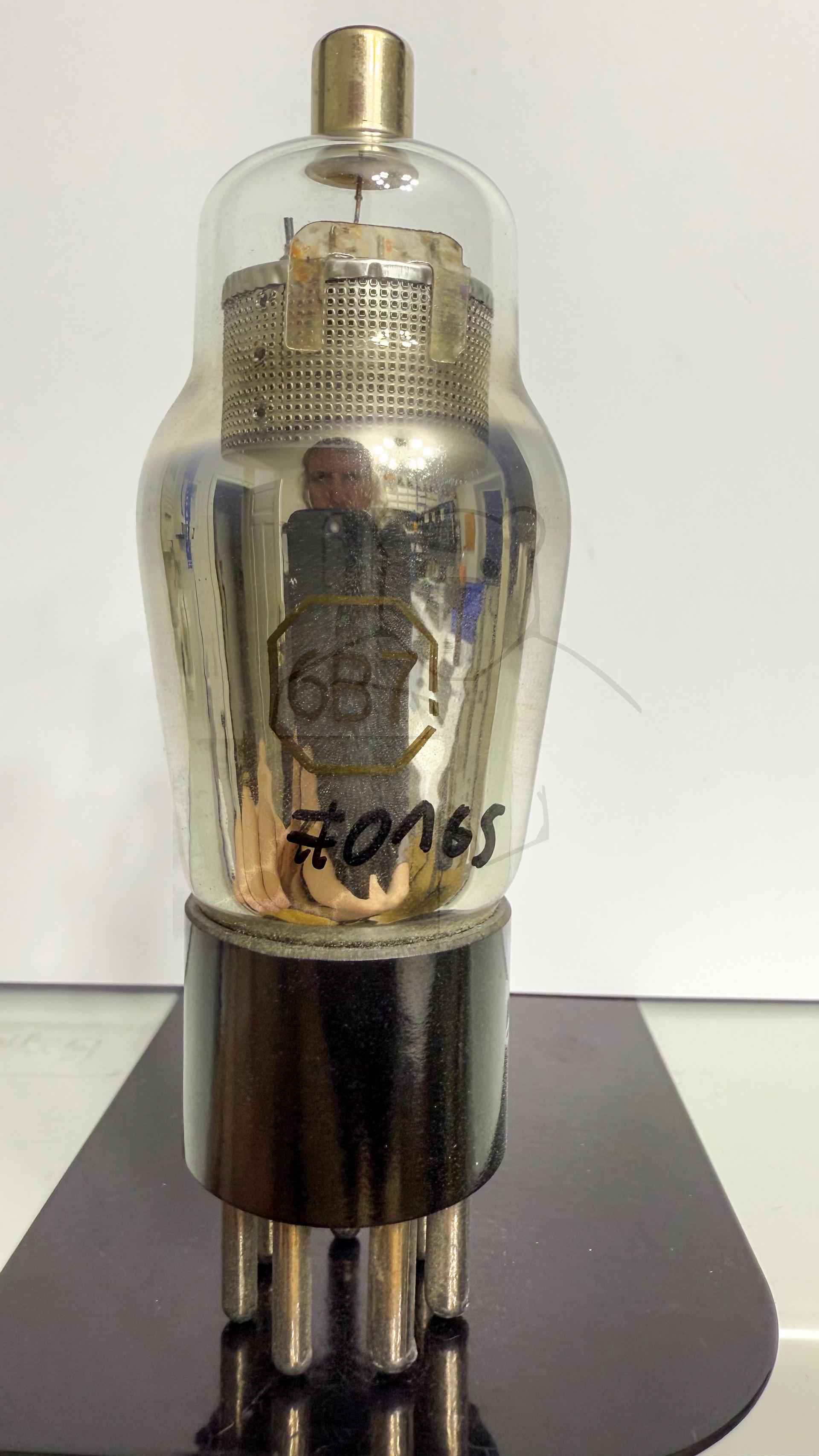

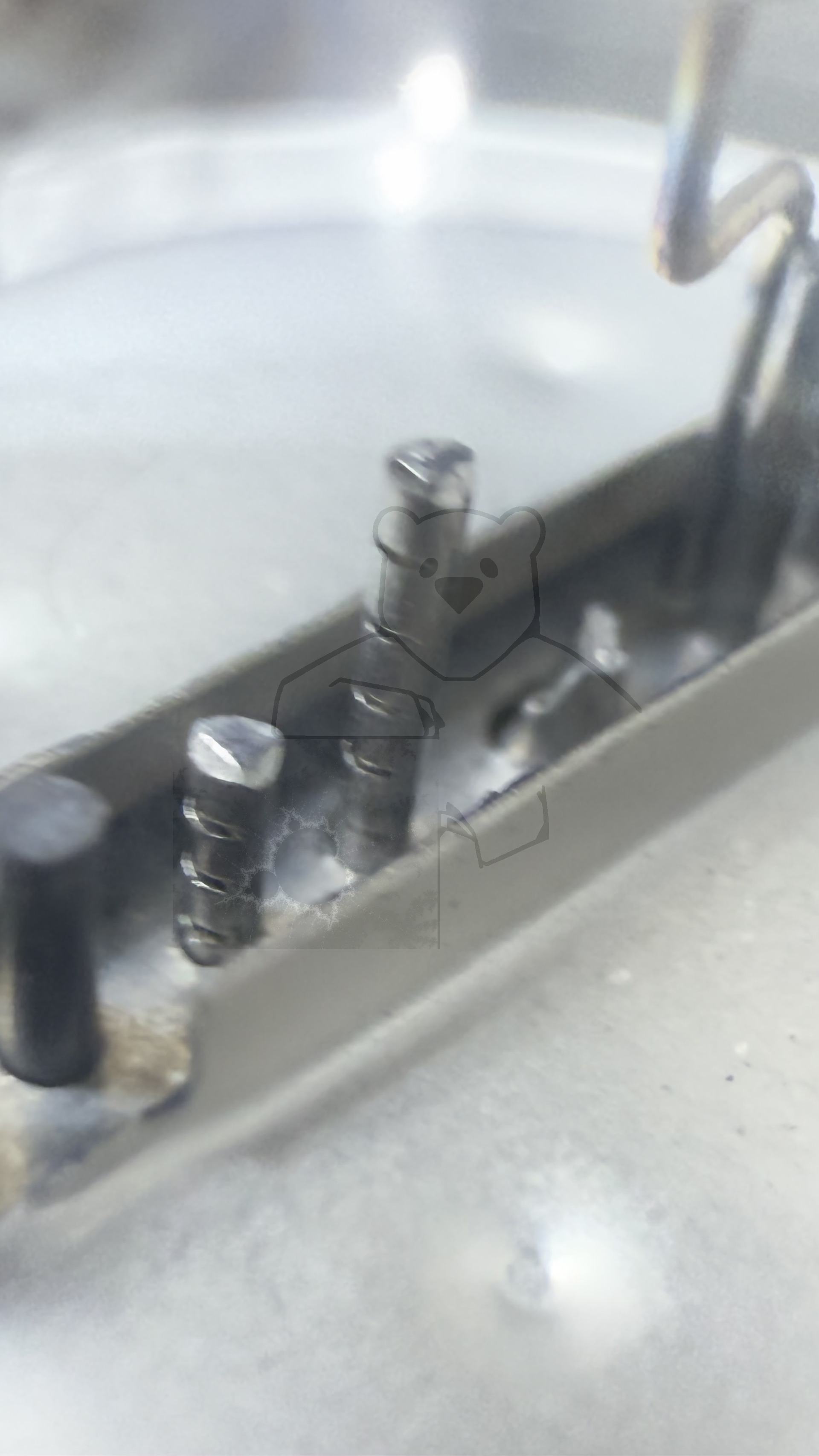

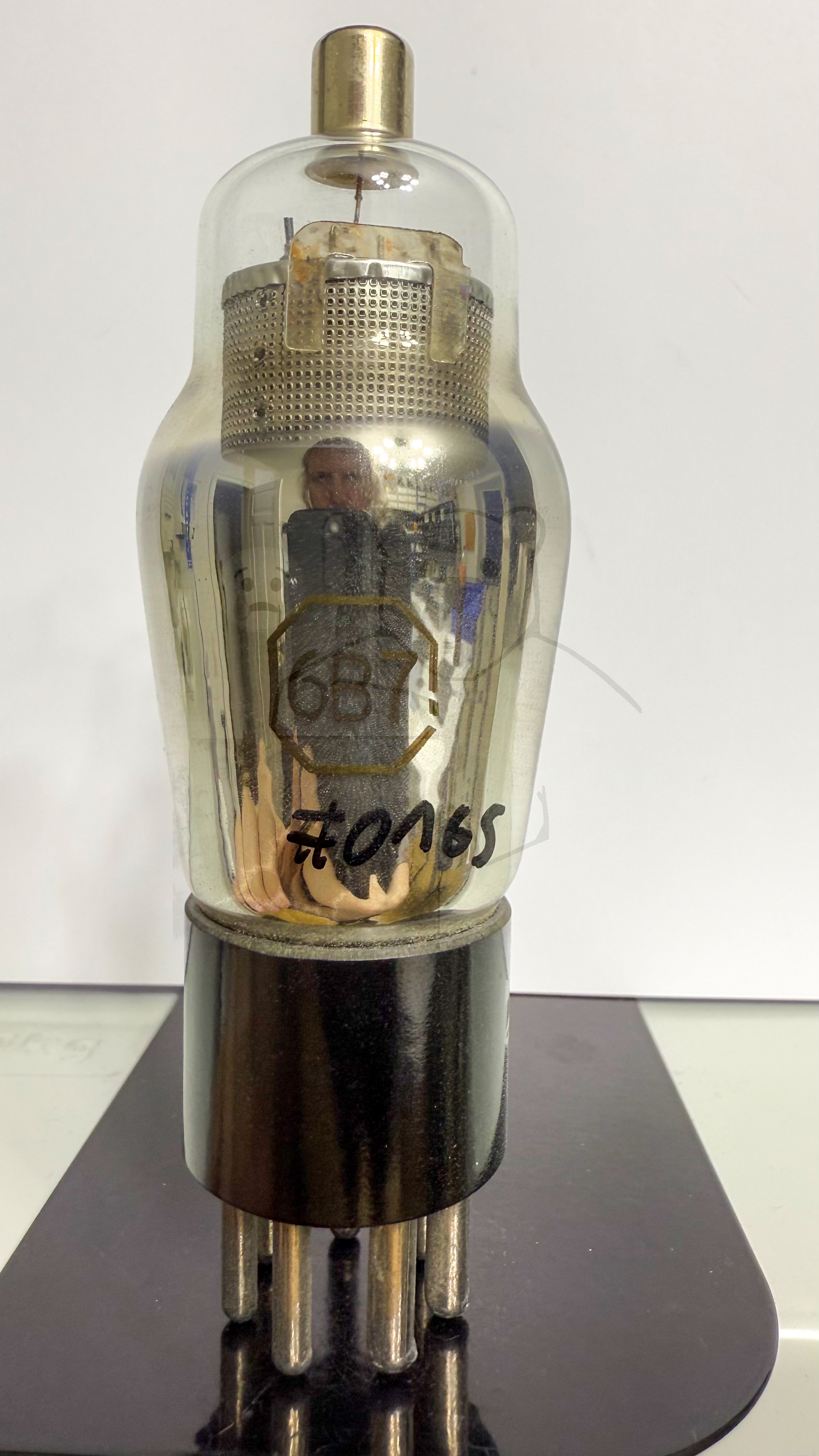

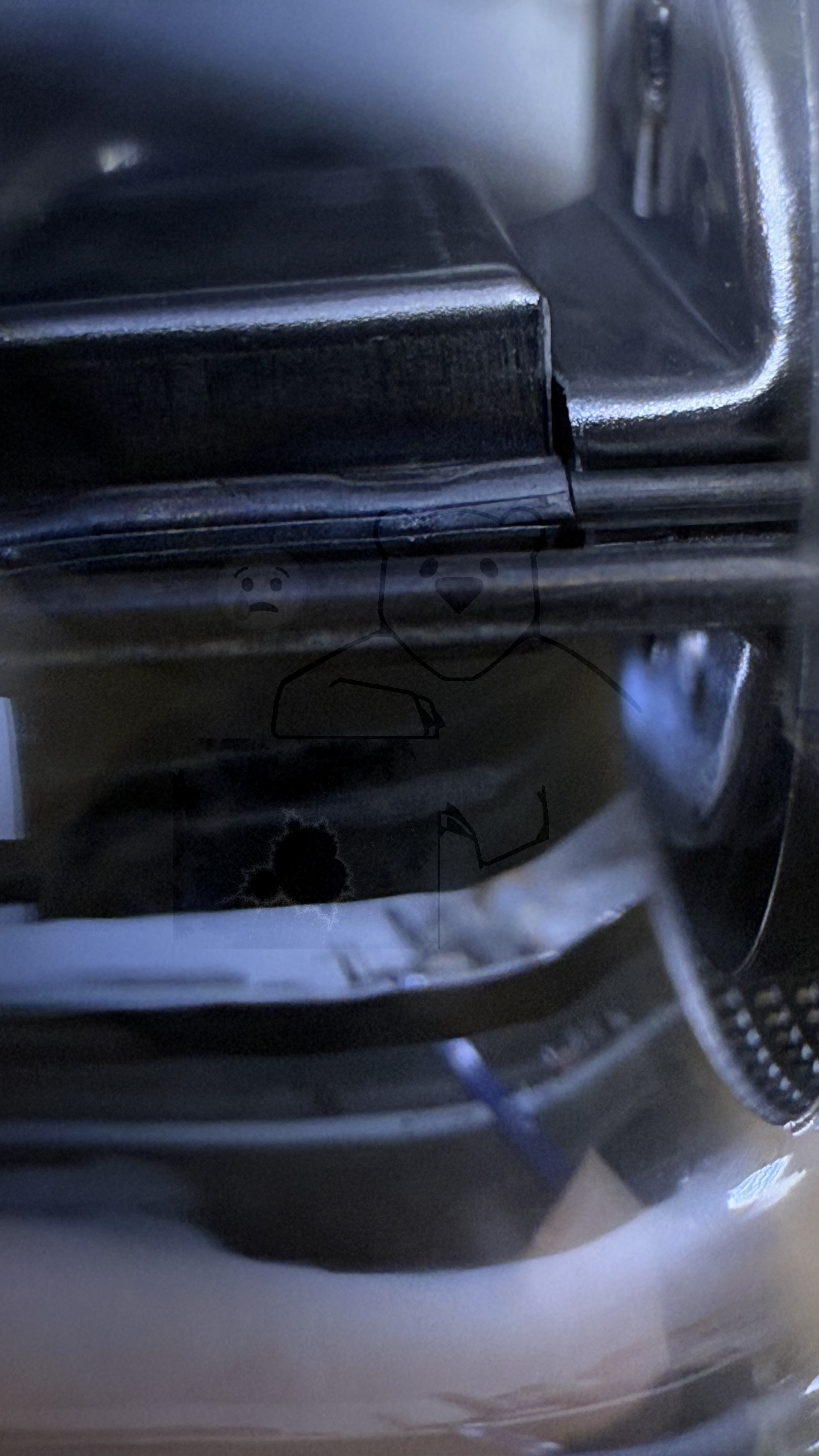

Daten und Bilder der Röhre: 6B7

🔎 Beschreibung der Röhre: 6B7

Name	6B7
Vergleichsname	VT-68
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 7pol. → Liste aller Röhren mit: USA, Small, 7pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 19:21:59

🔎 Beschreibung der Systeme für die Röhre: 6B7

	System 1	System 2	System 3
Kathode	6	6	6
Gitter 1			Kappe
Gitter 2			3
Gitter 3			6
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5	4	2
Anode 2
Leuchtschirm
Heizung	1, 7	1, 7	1, 7
Abschirmung
Funktion	→ Demodulator	→ Demodulator	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

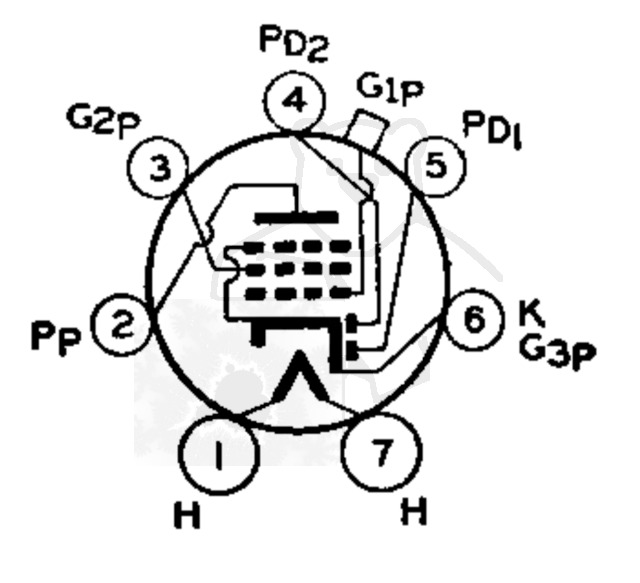

🔎 Sockelschaltung der 6B7

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6B7
Anwendung 6B7.pdf (875 kB)
Datenblatt 6B7 RCA Version 1.pdf (76 kB)
Datenblatt 6B7 RCA Version 2 [www.tubedata.info].pdf (201 kB)

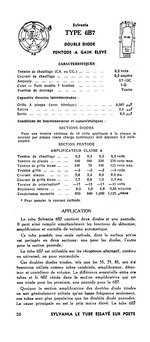

Datenblatt 6B7 Sylvania Französisch [www.tubedata.info].pdf (144 kB)

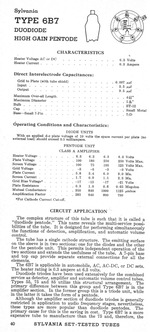

Datenblatt 6B7 Sylvania.pdf (1465 kB)
Datenblatt 6B7 Tung-Sol [www.tubedata.info].pdf (76 kB)
Datenblatt 6B7S Radiotron.pdf (150 kB)
Pruefkarte 6B7 6B7S VT68 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (238 kB)
Pruefkarte 6B7 6B7S VT68 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (226 kB)
Pruefkarte 6B7 6C7 85AS - Funke W19 Roehrenpruefer.pdf (150 kB)
Pruefkarte 6B7 VT-68 - Funke W19 Roehrenpruefer.pdf (155 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
