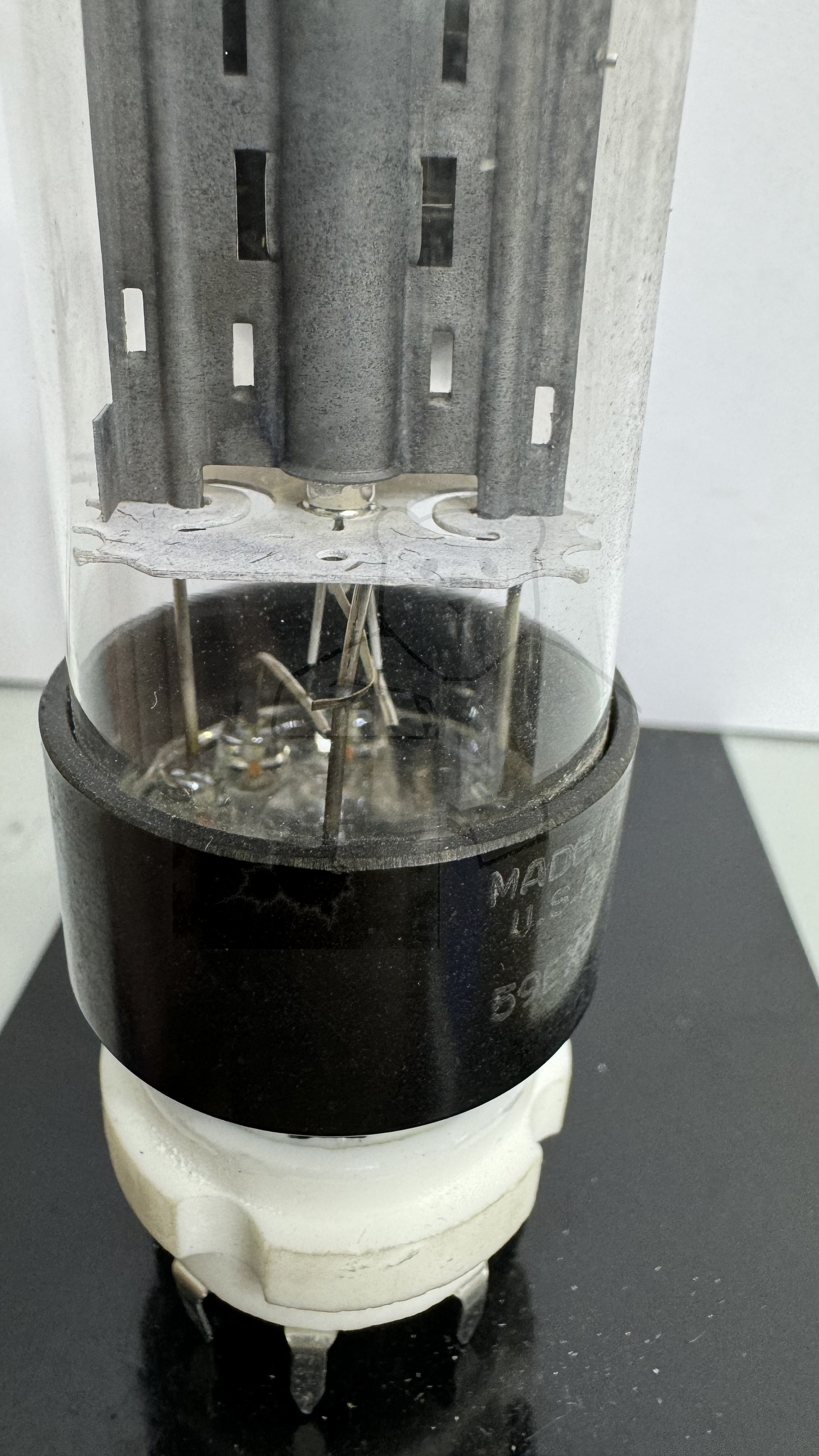

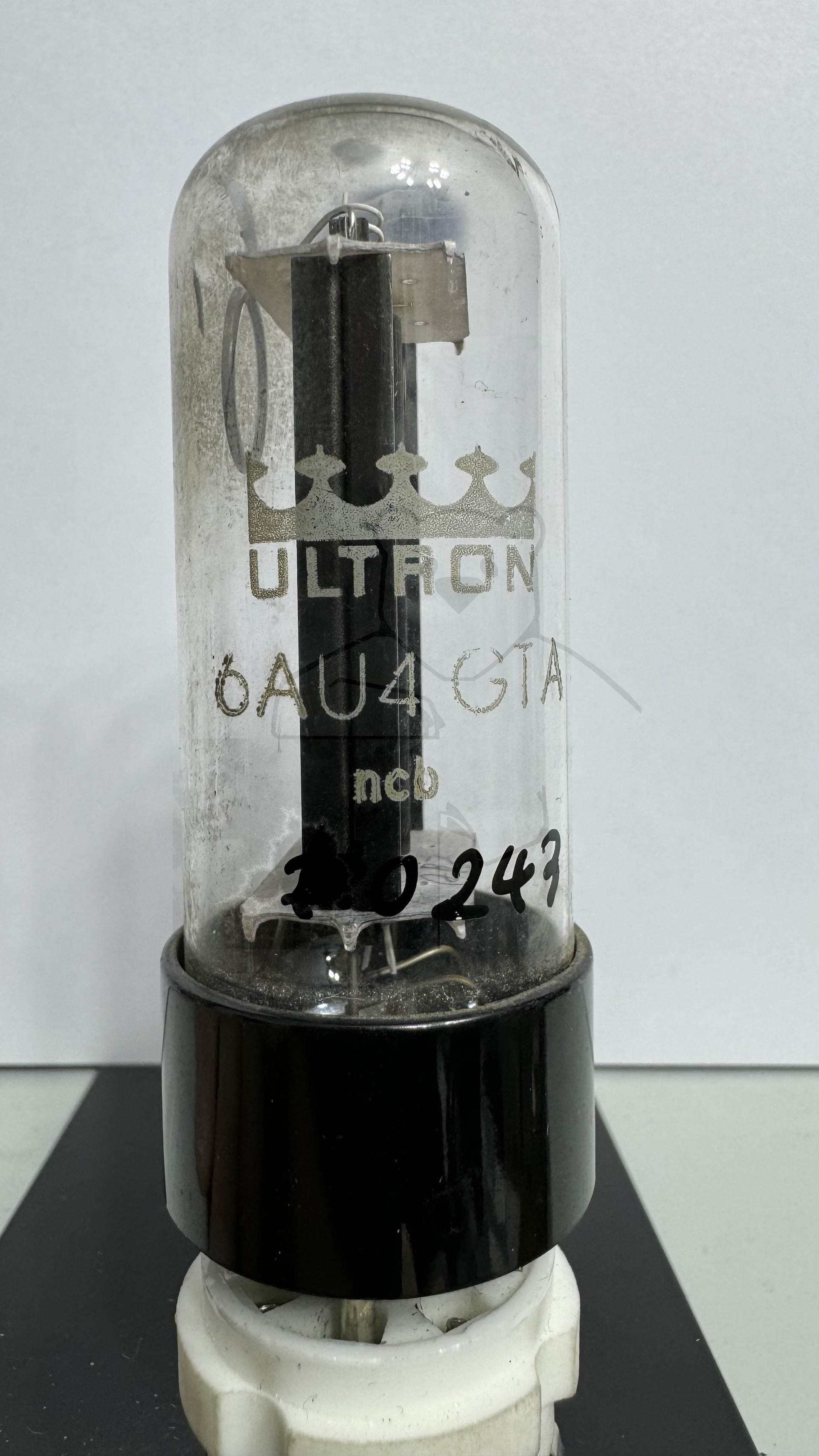

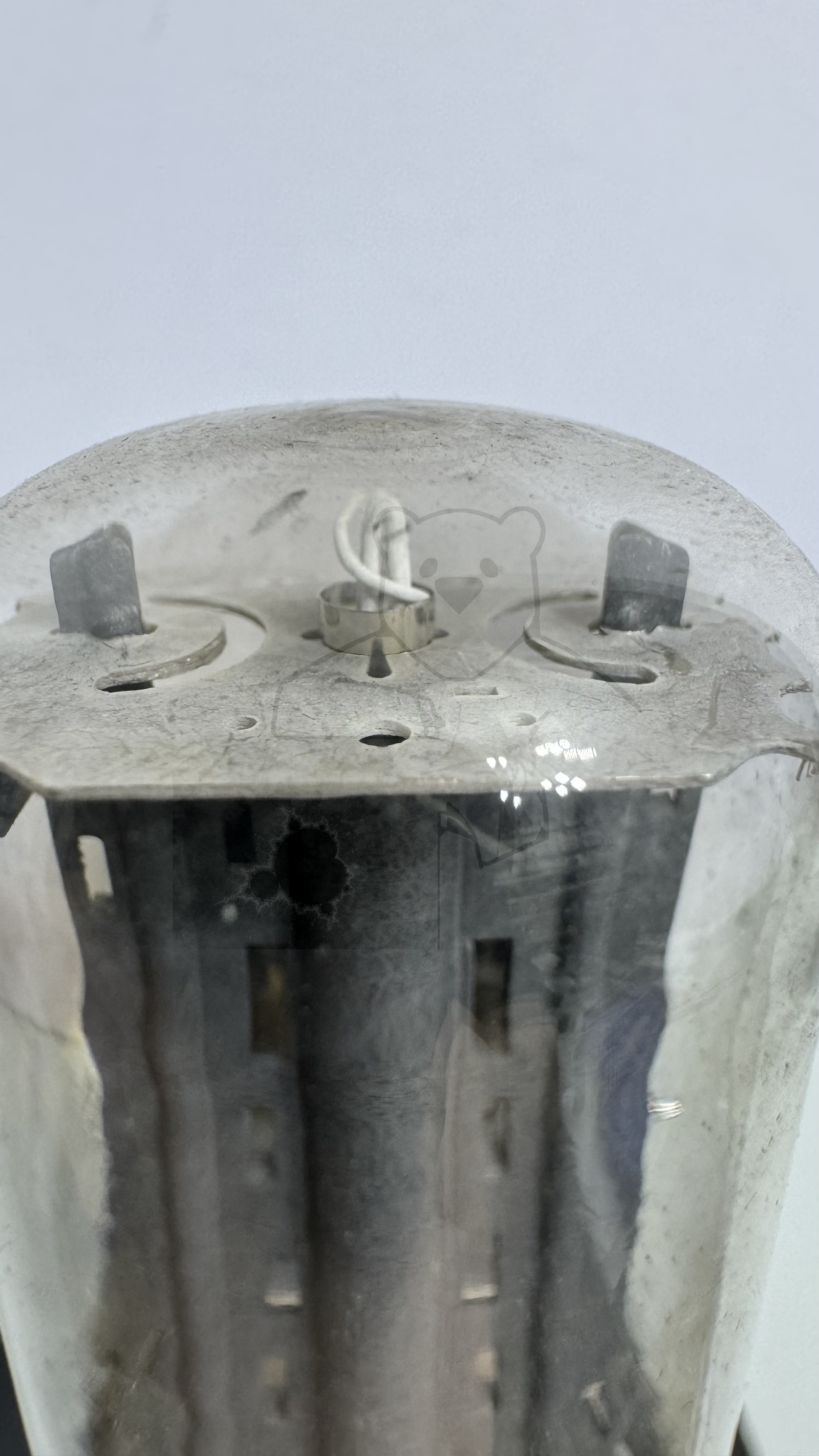

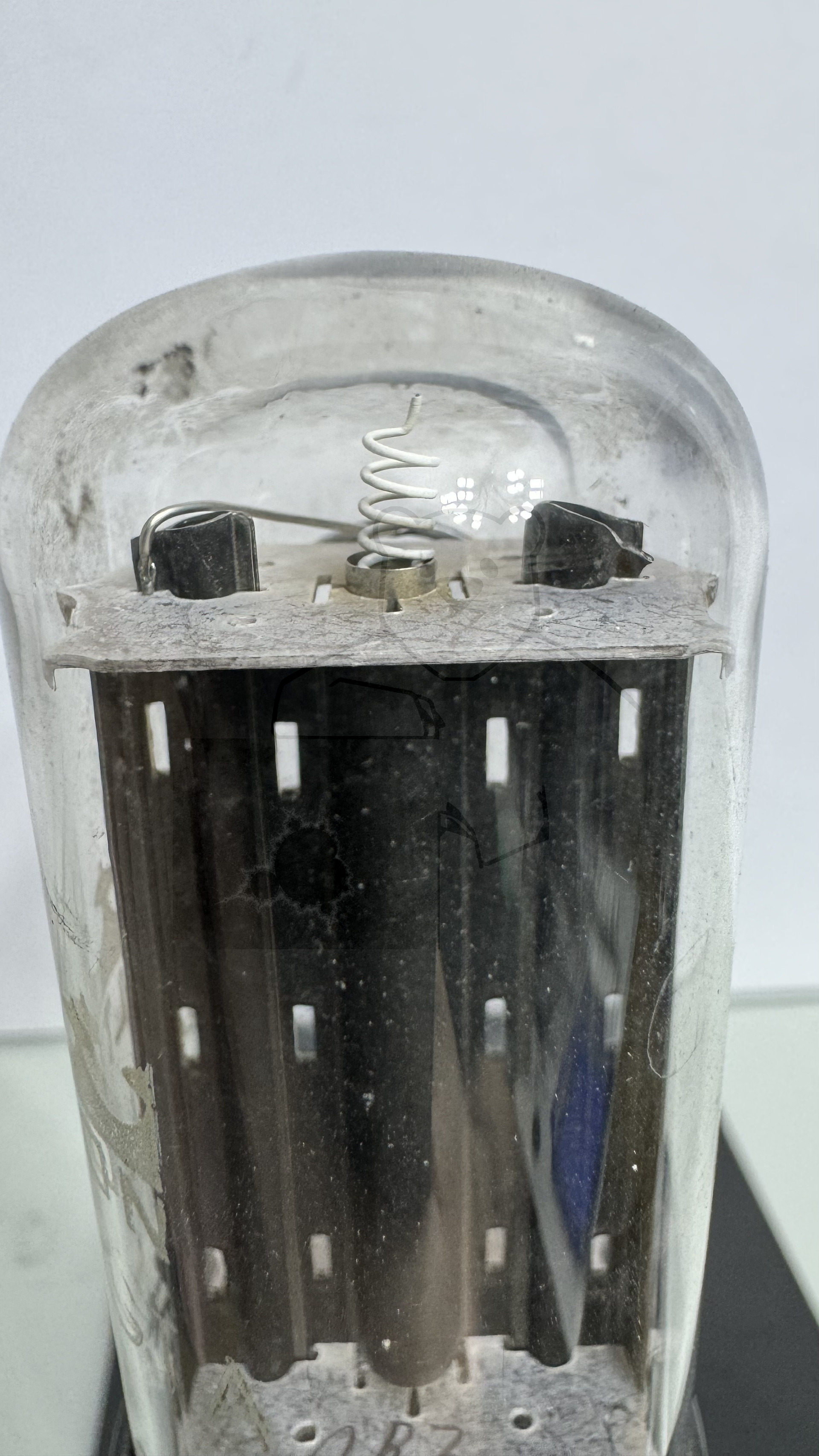

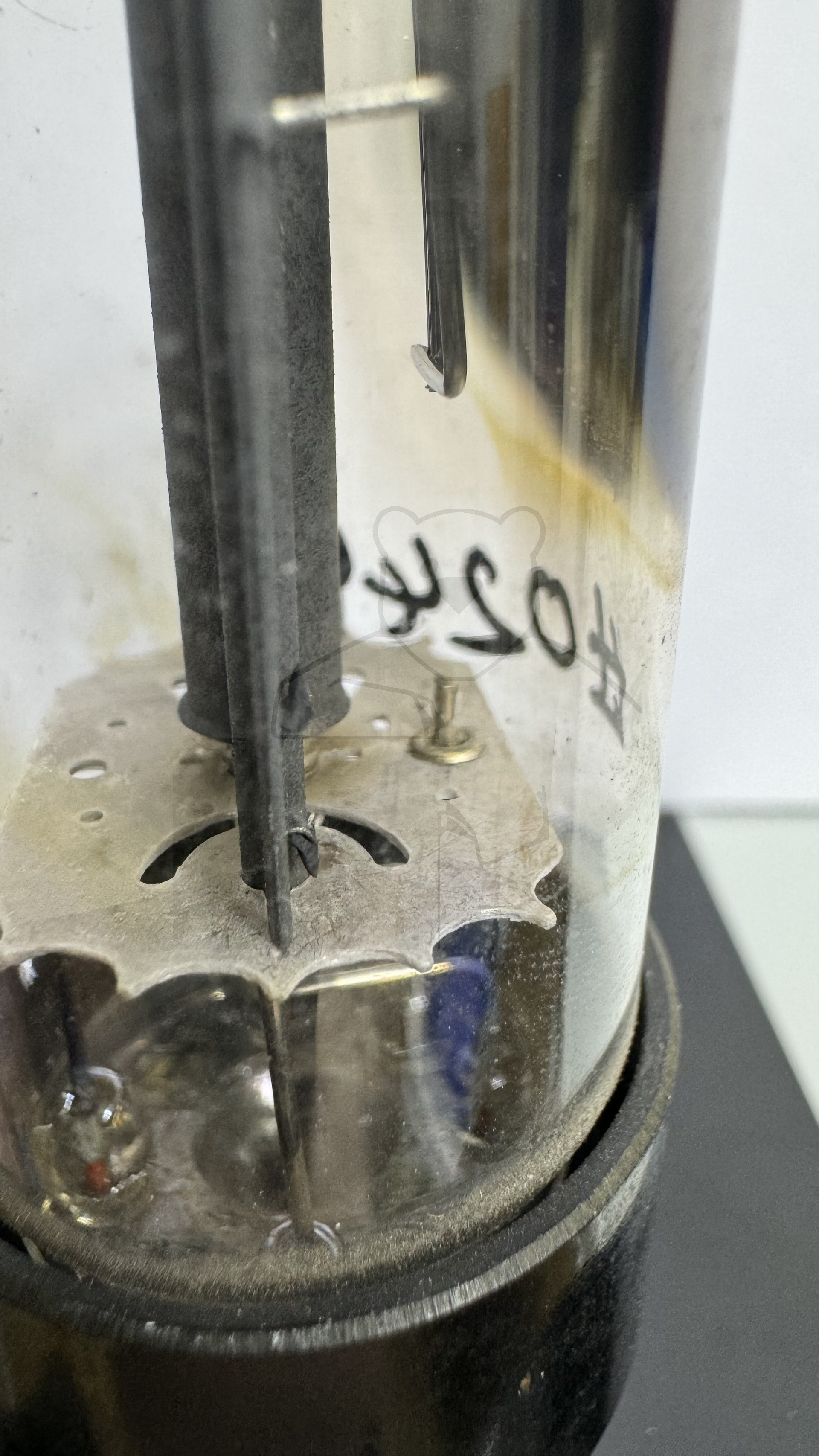

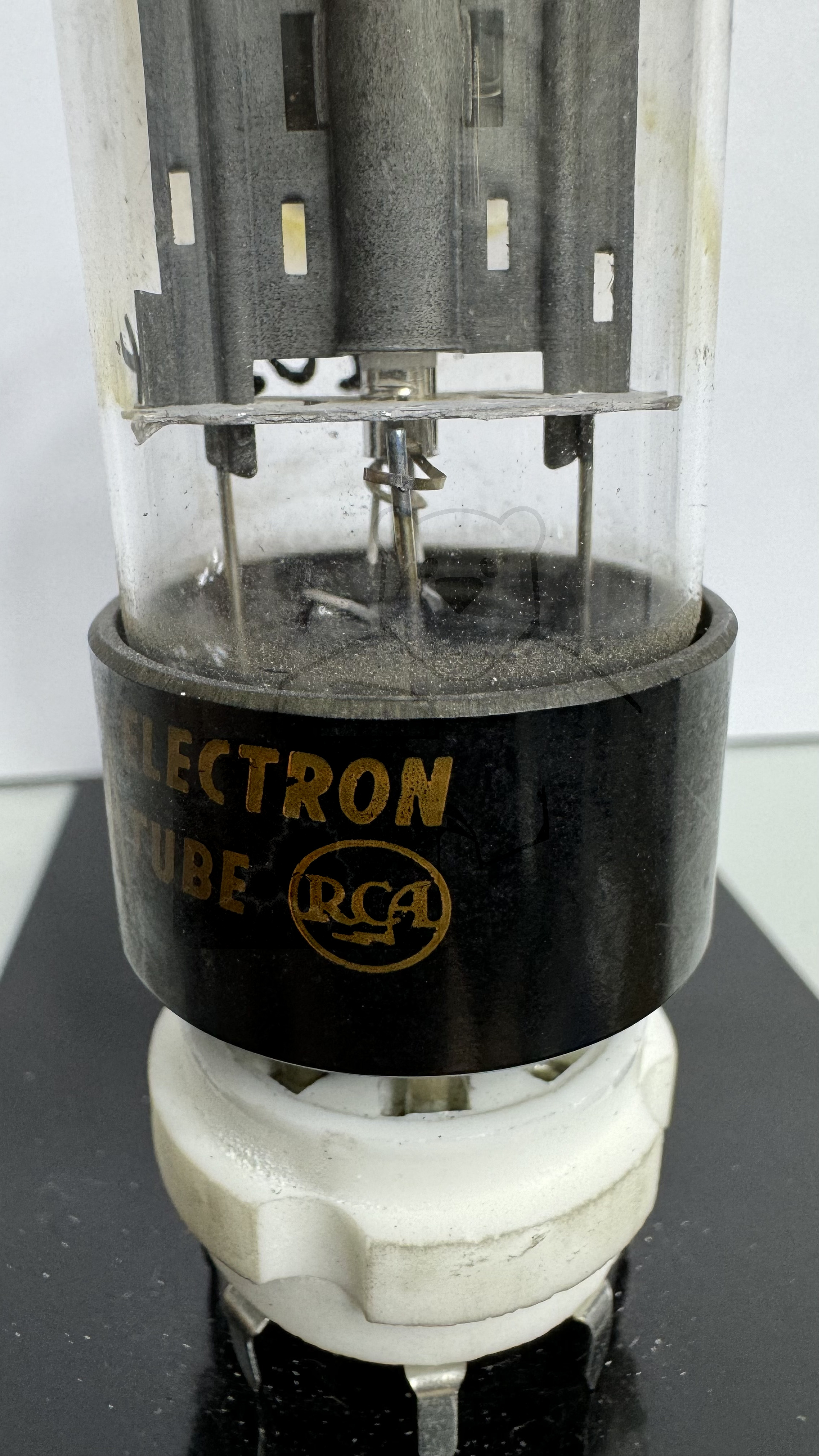

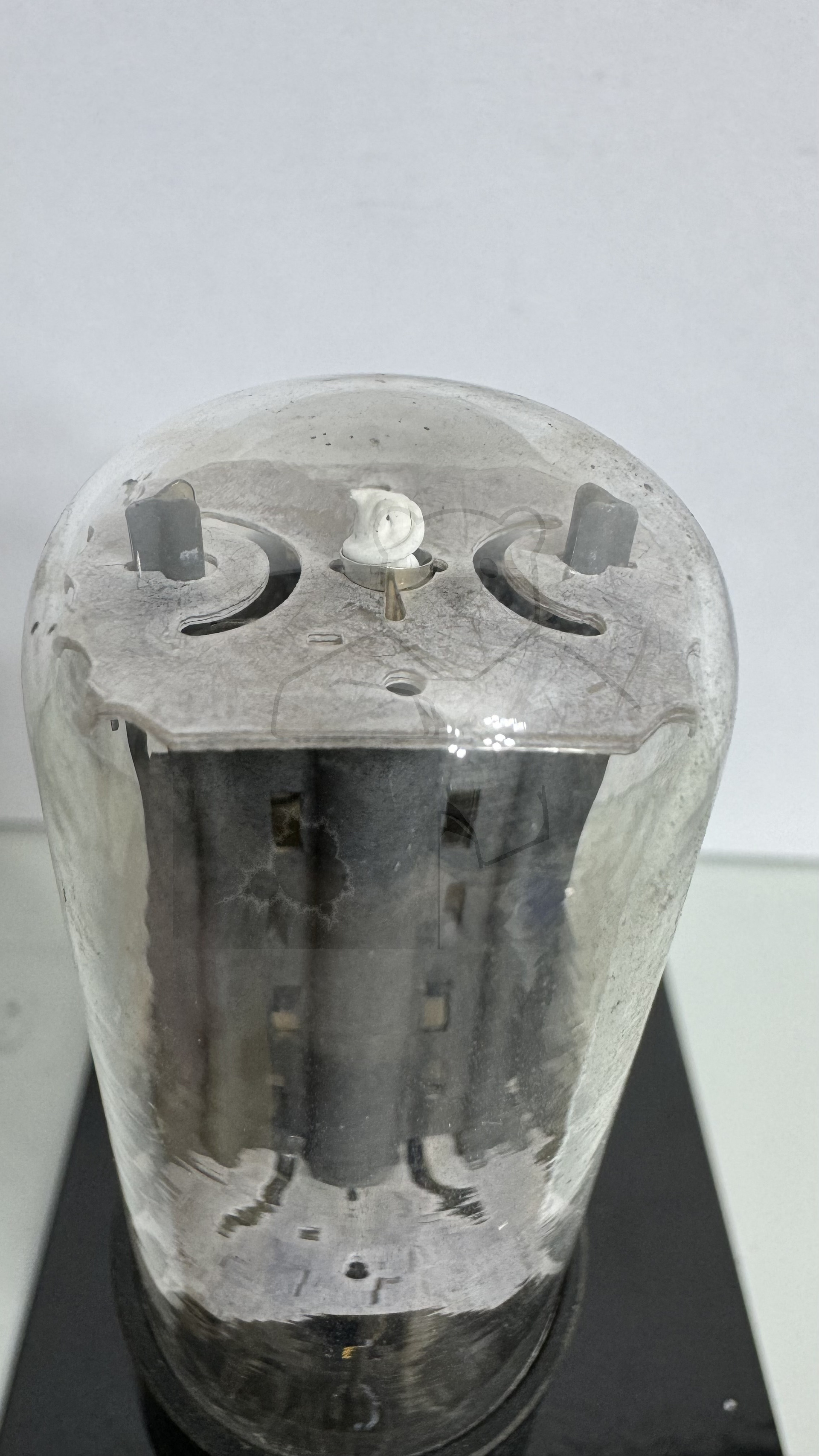

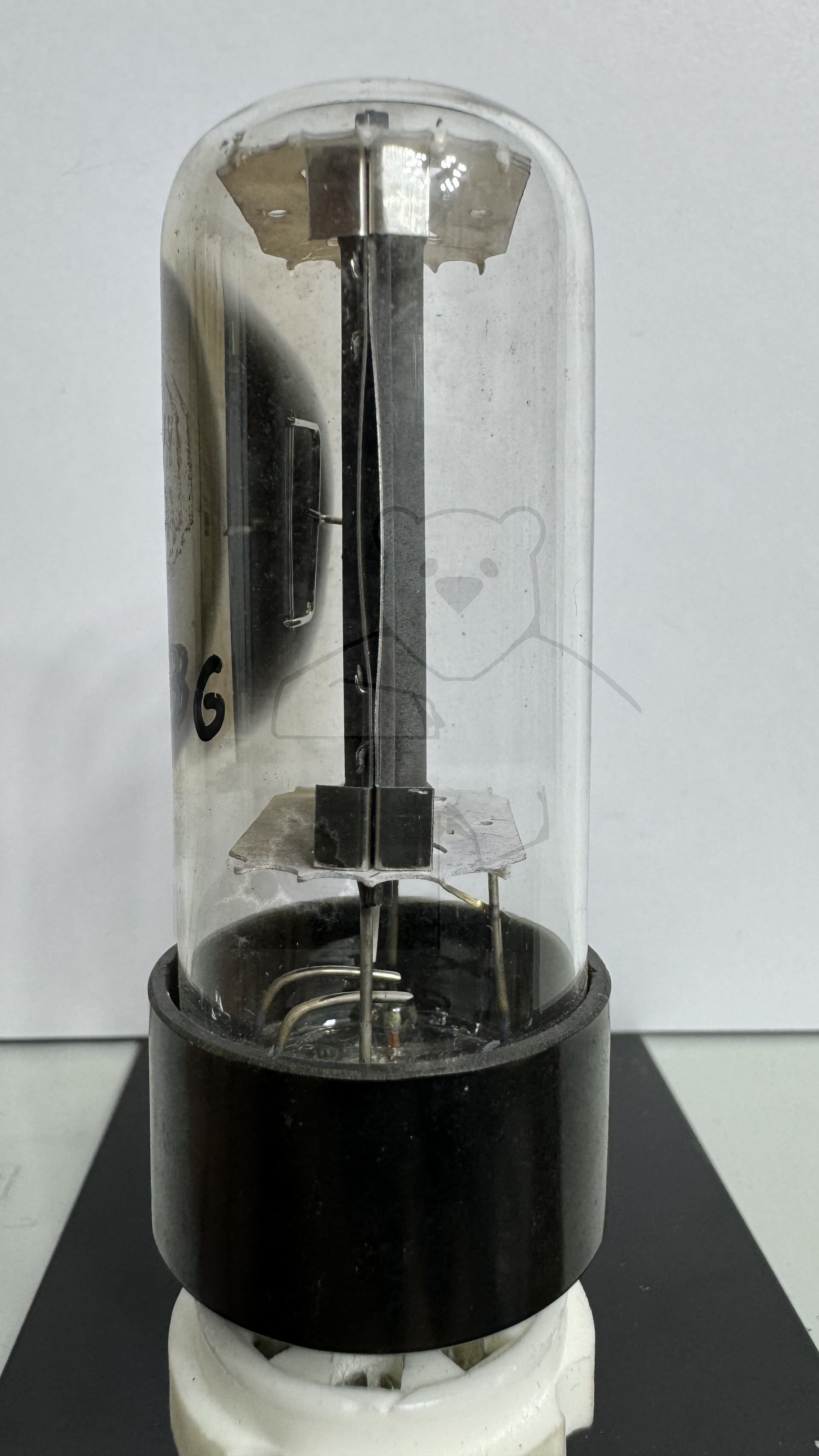

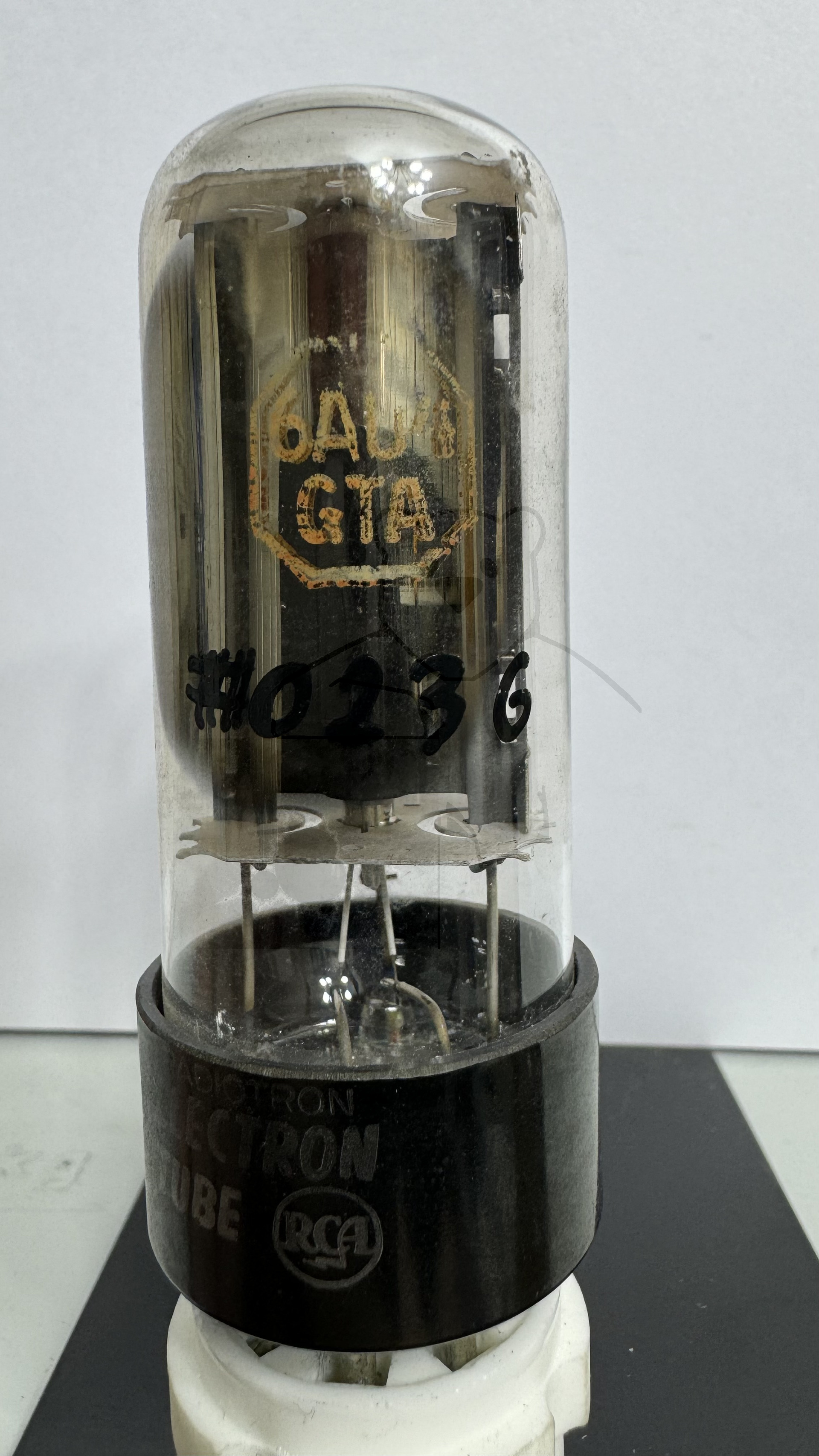

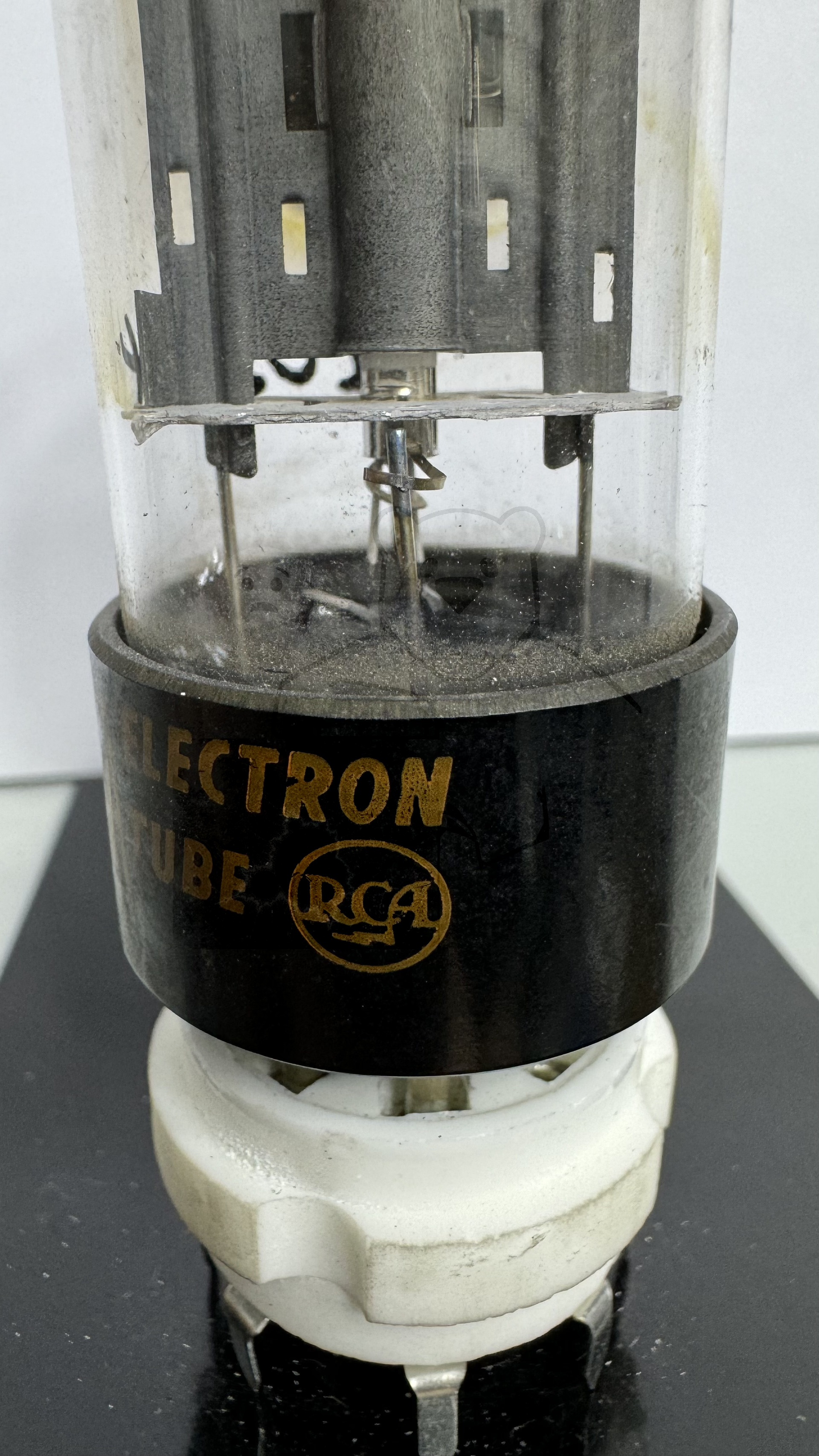

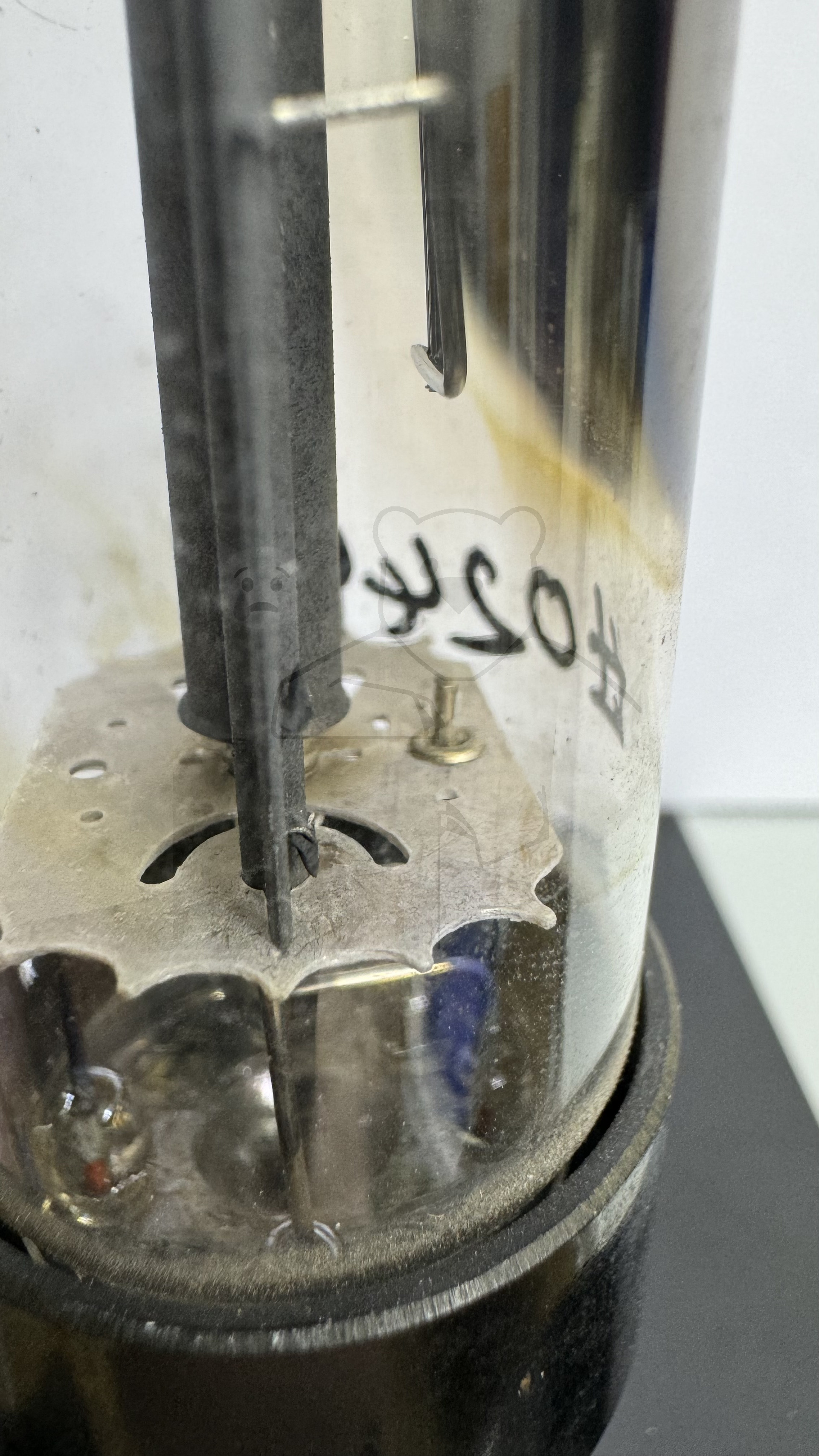

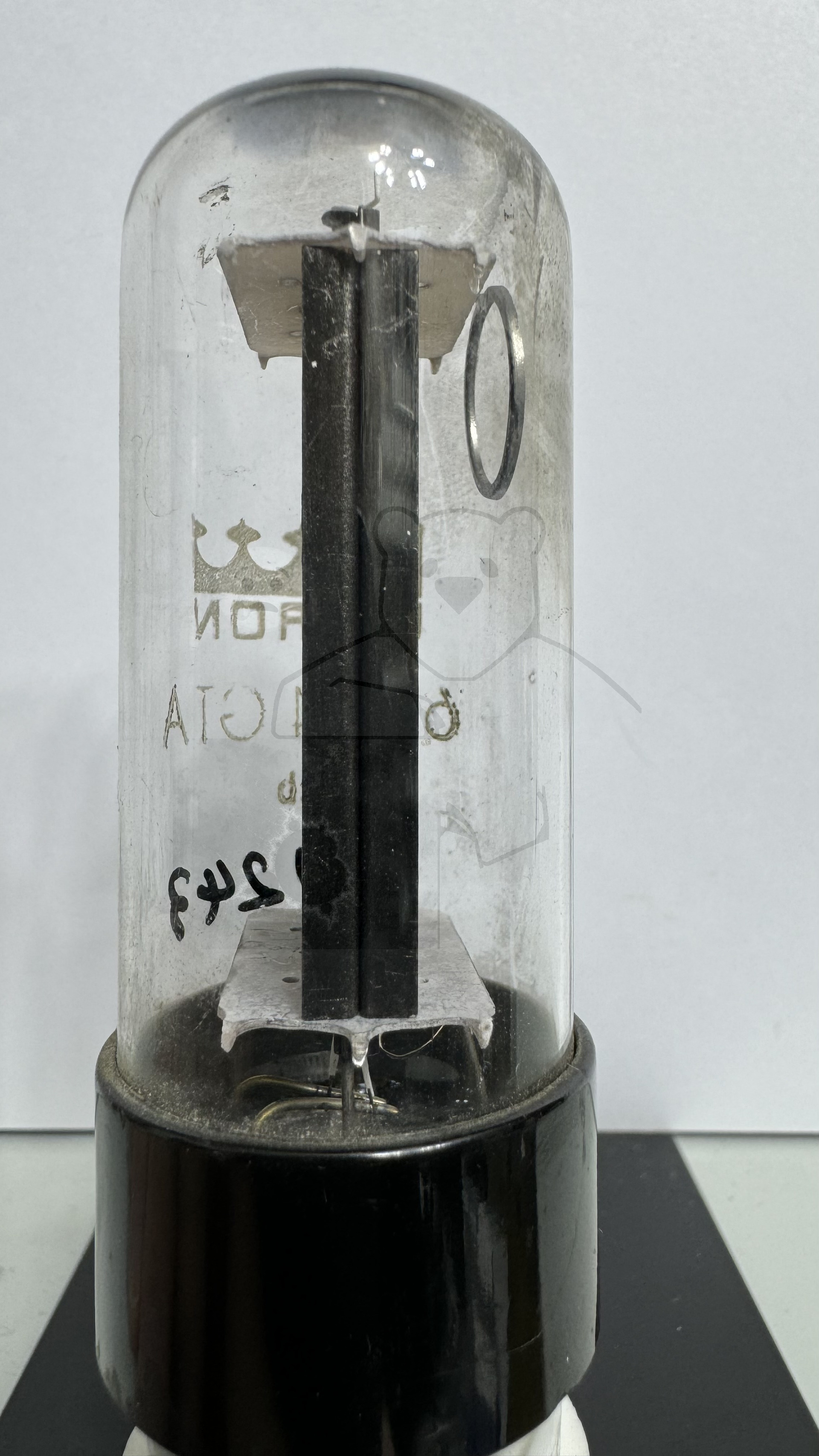

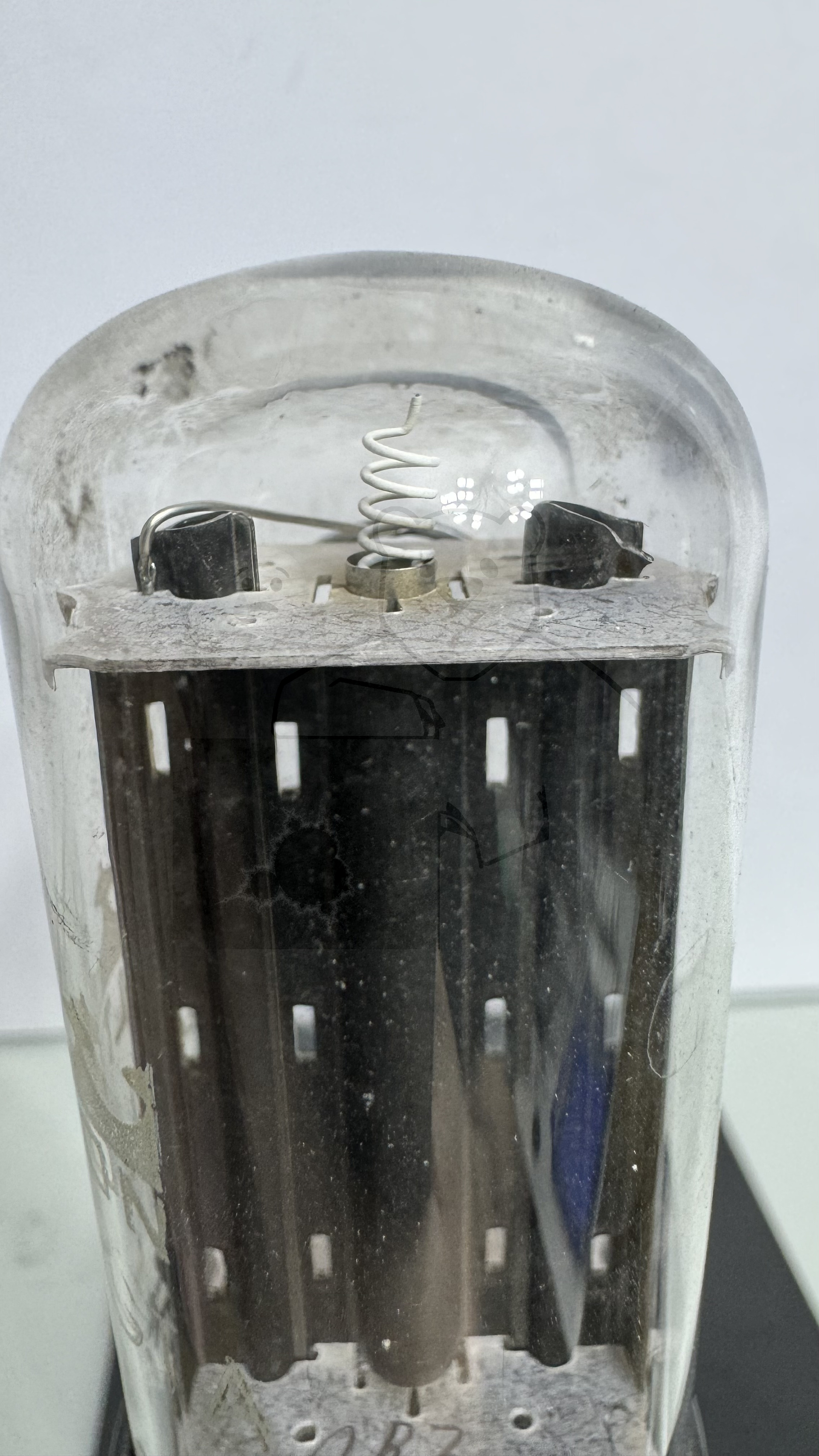

Daten und Bilder der Röhre: 6AU4GTA

🔎 Beschreibung der Röhre: 6AU4GTA

Name	6AU4GTA
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,8
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 19:14:50

🔎 Beschreibung der Systeme für die Röhre: 6AU4GTA

	System 1
Kathode	3
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	7, 8
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

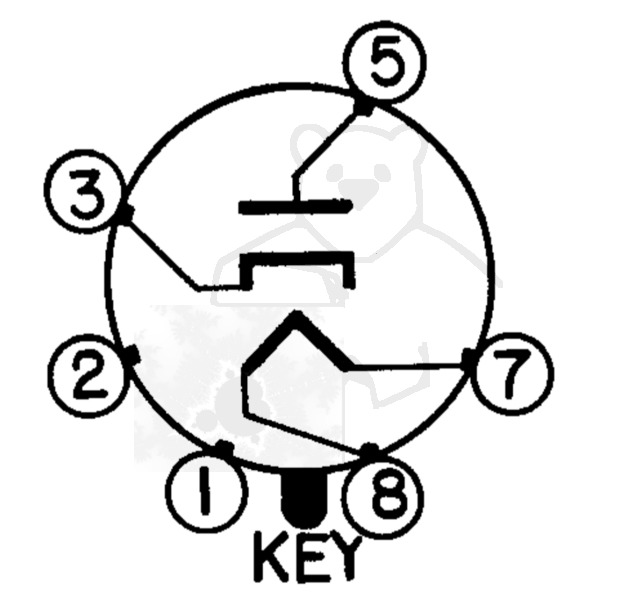

🔎 Sockelschaltung der 6AU4GTA

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6AU4GTA
Datenblatt 6AU4GT Sylvania.pdf (191 kB)
Datenblatt 6AU4GTA General Electric.pdf (203 kB)
Datenblatt 6AU4GTA RCA [www.tubedata.info].pdf (94 kB)
Datenblatt 6AU4GTA Tung-Sol [www.tubedata.info].pdf (82 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
