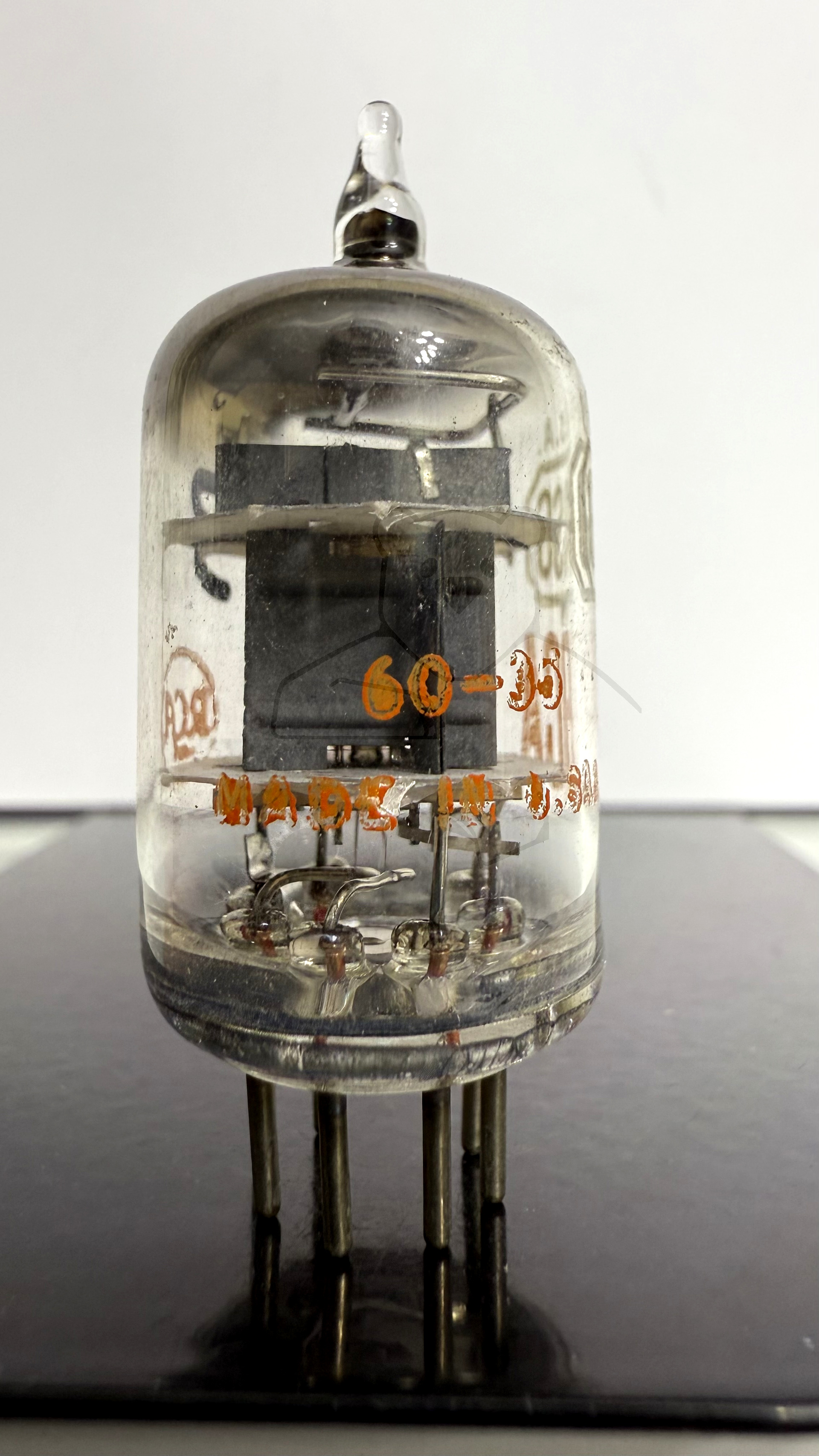

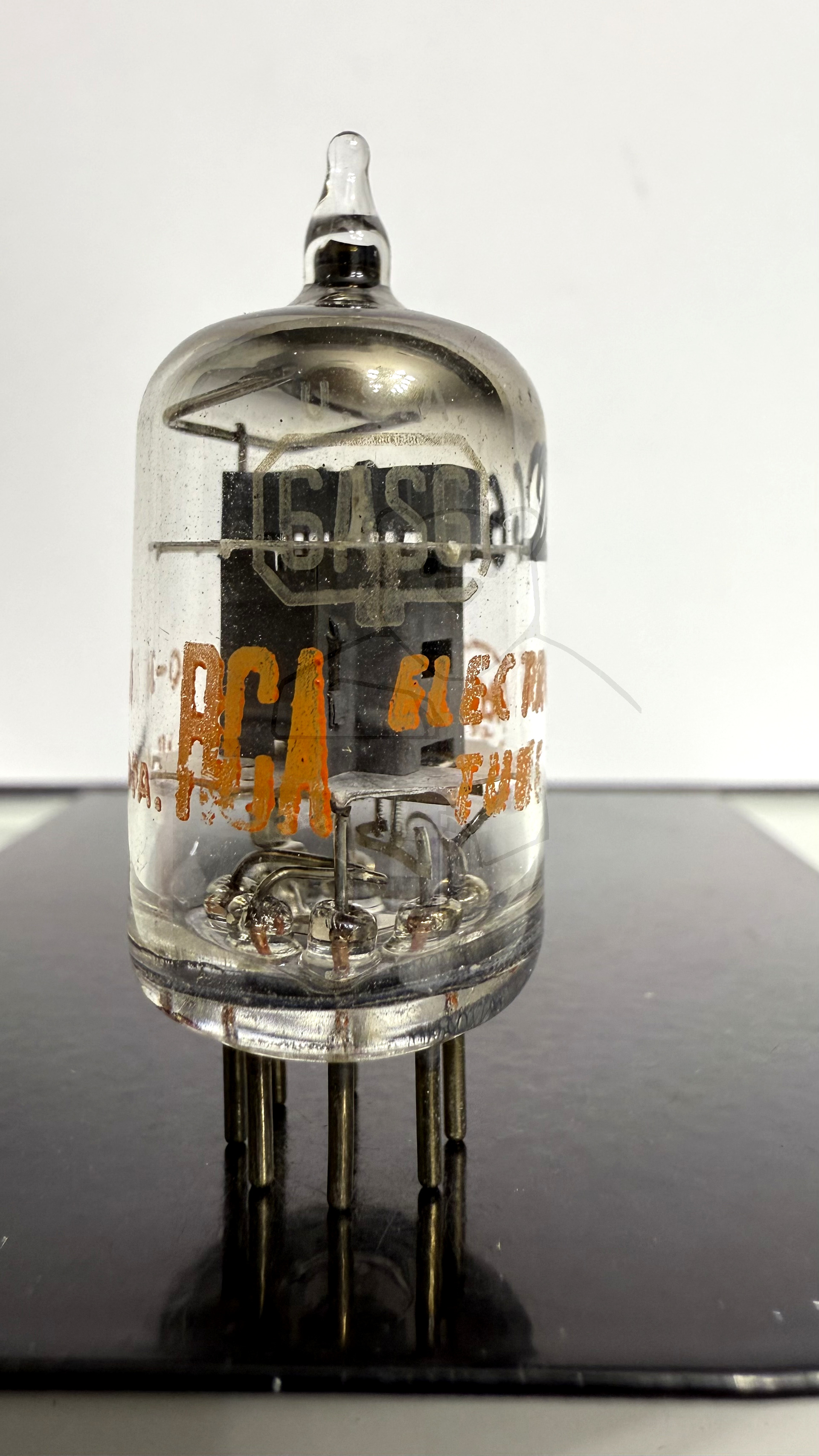

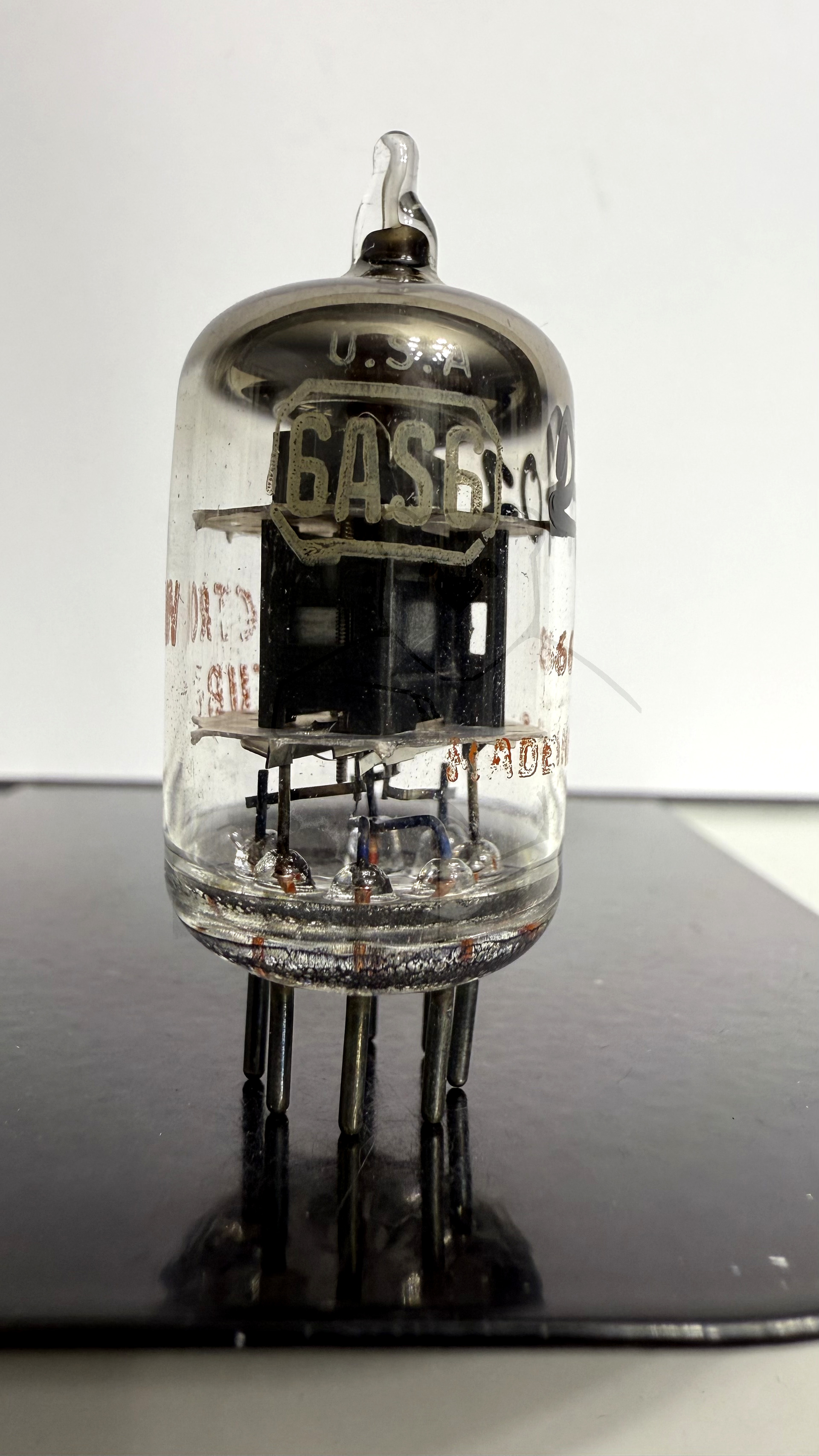

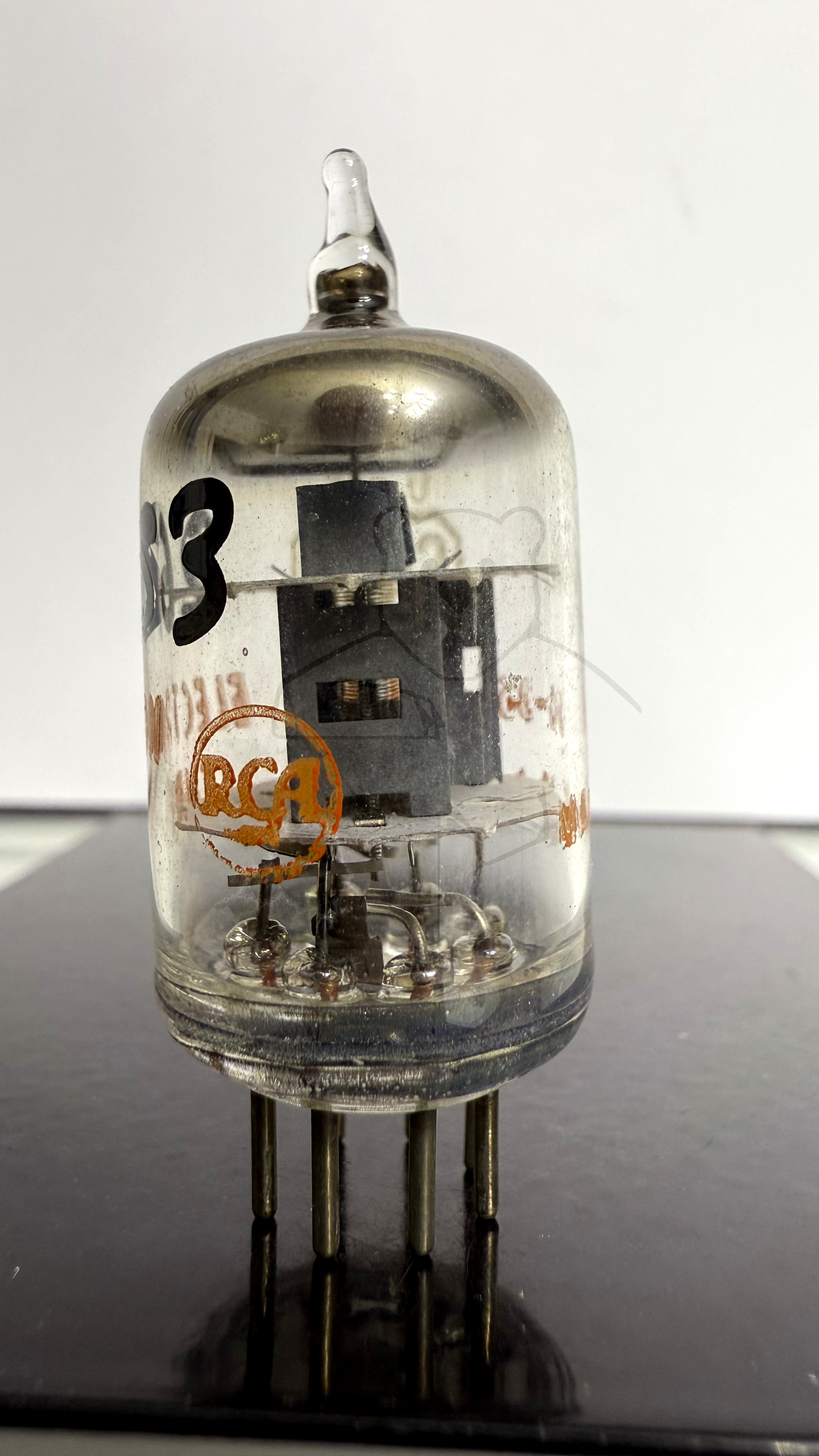

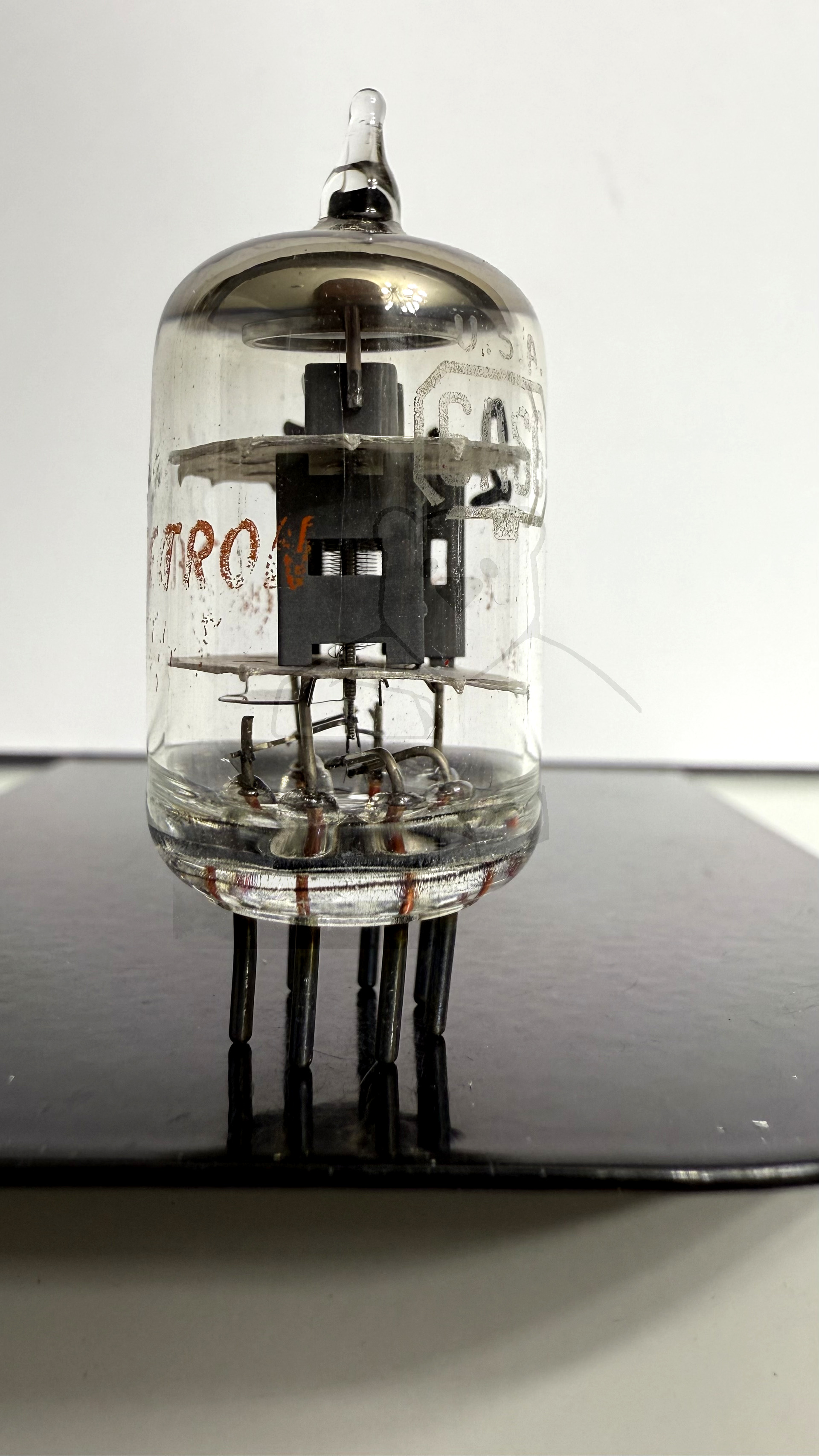

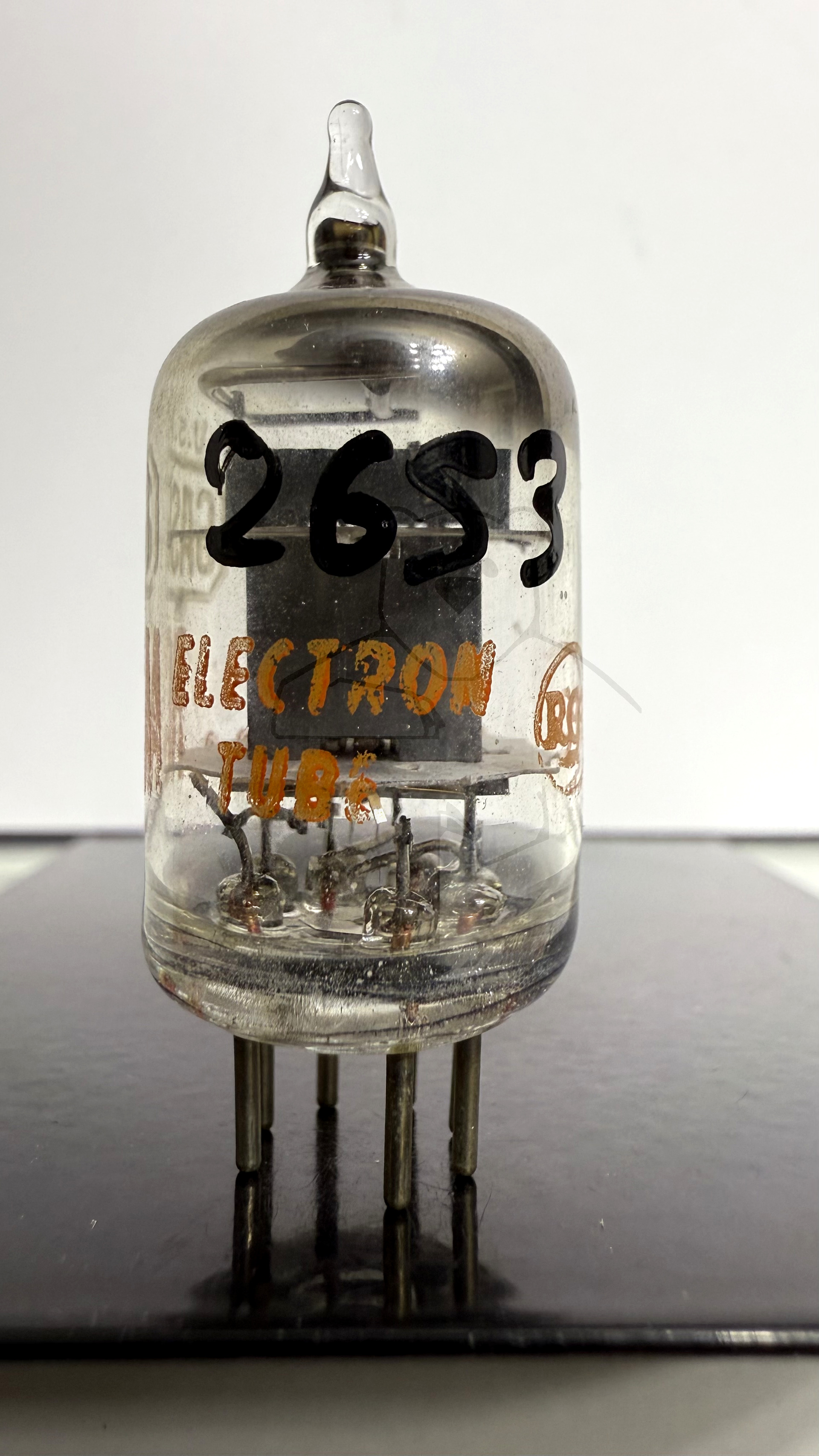

Daten und Bilder der Röhre: 6AS6

🔎 Beschreibung der Röhre: 6AS6

Name	6AS6
Vergleichsname	6Ж2П
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,175
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 13:38:52

🔎 Beschreibung der Systeme für die Röhre: 6AS6

	System 1
Kathode	2
Gitter 1	1
Gitter 2	6
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	2
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6AS6

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 6AS6
Datenblatt 6AS6 General Electric.pdf (303 kB)
Datenblatt 6AS6 RCA [www.tubedata.info].pdf (403 kB)
Datenblatt 6AS6 Tung-Sol [www.tubedata.info].pdf (280 kB)
Datenblatt 6AS6W Tung-Sol.pdf (382 kB)
Pruefkarte 6AS6 6AS6W 5725 CV2522 CV2884 CV4011 - Neuberger RPM370 Roehrenmessgeraet.pdf (222 kB)
