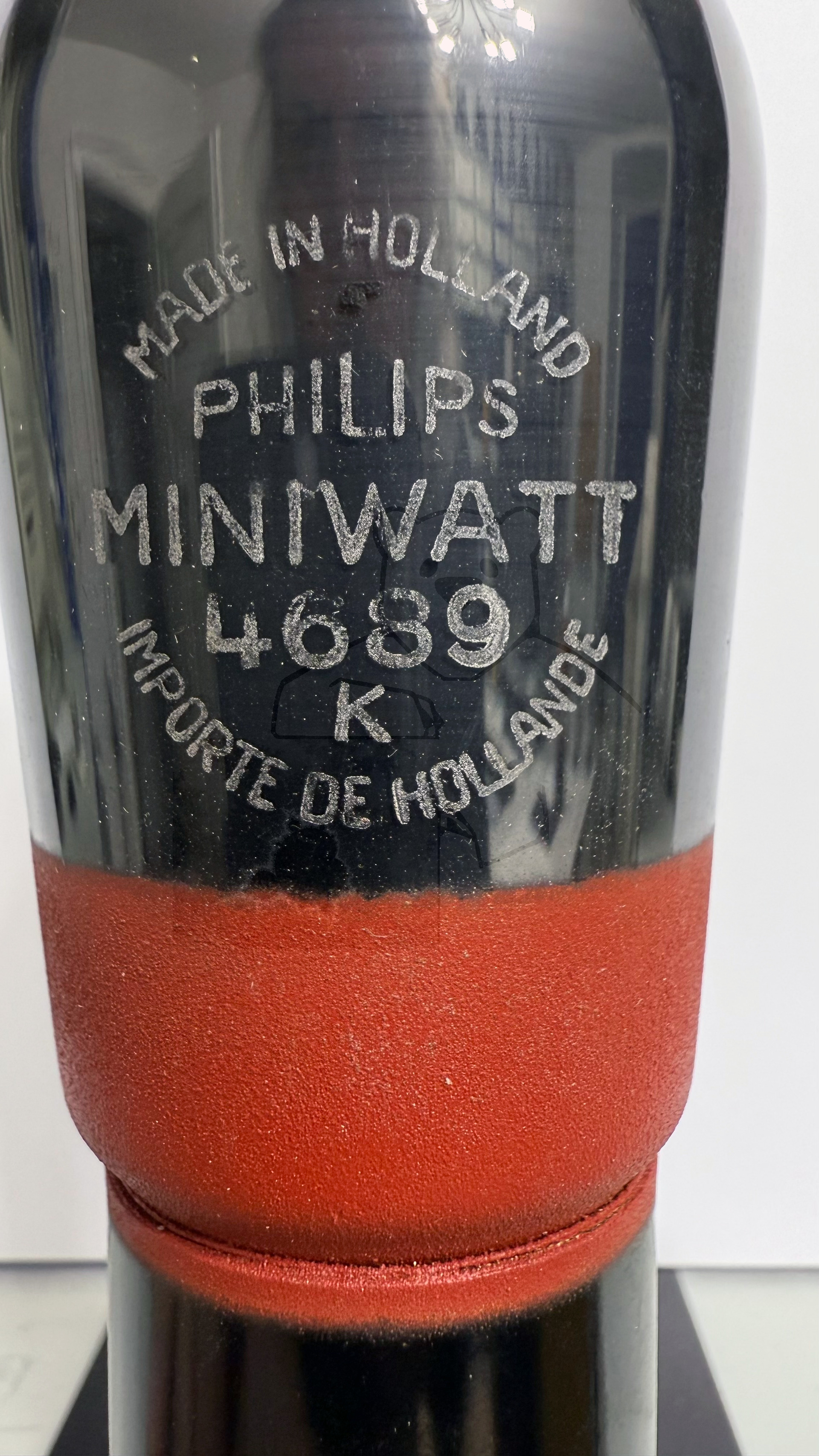

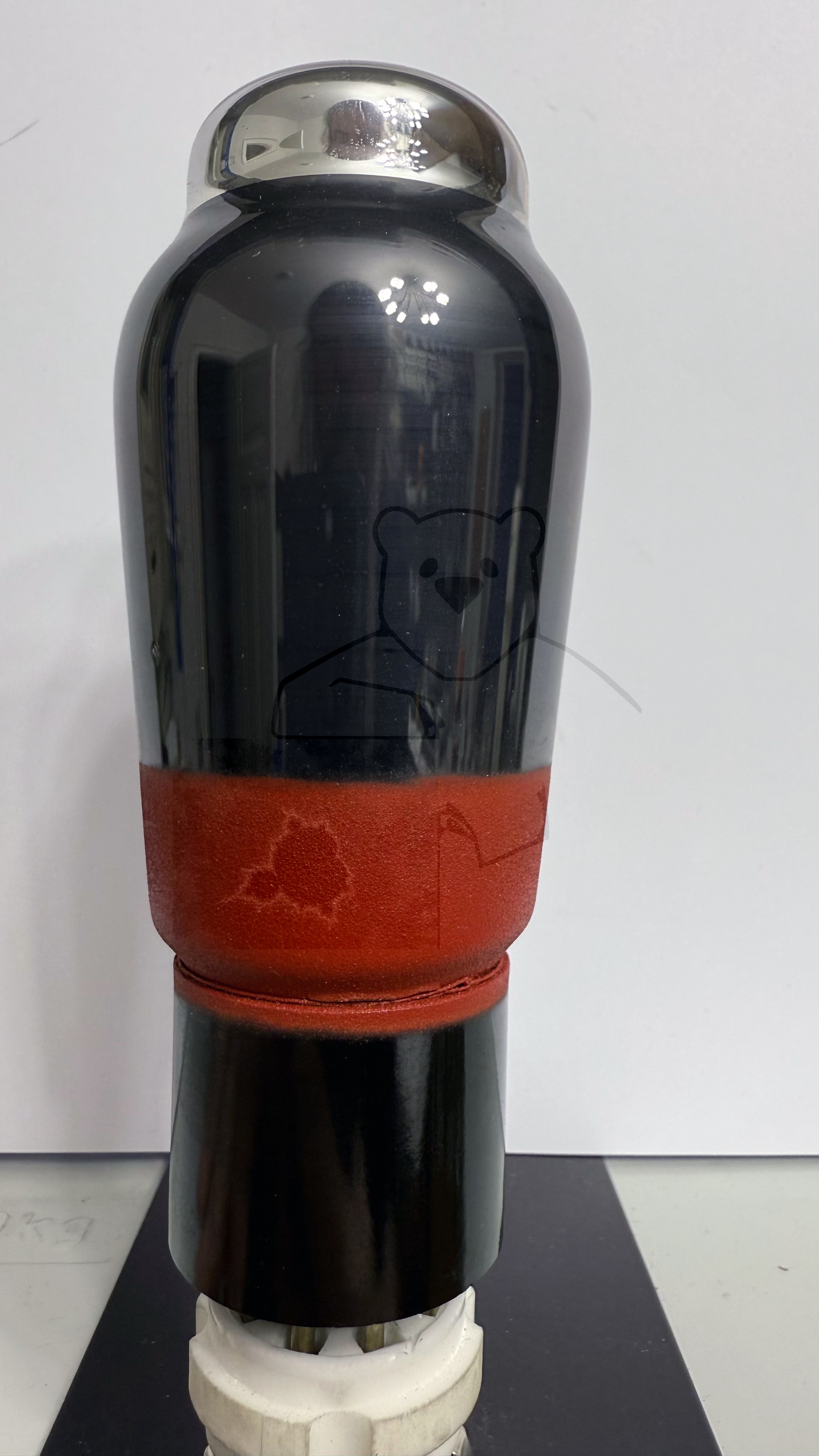

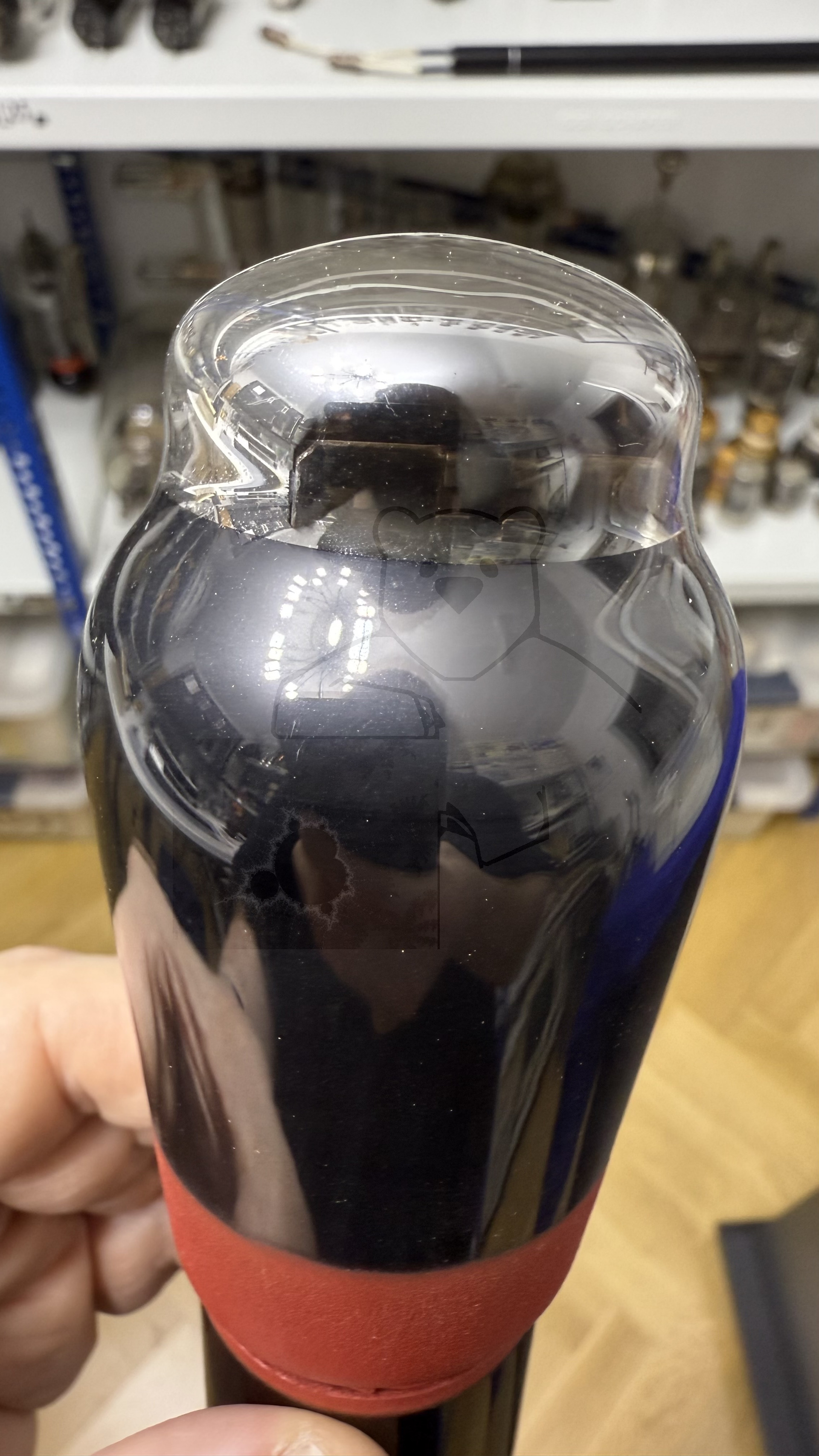

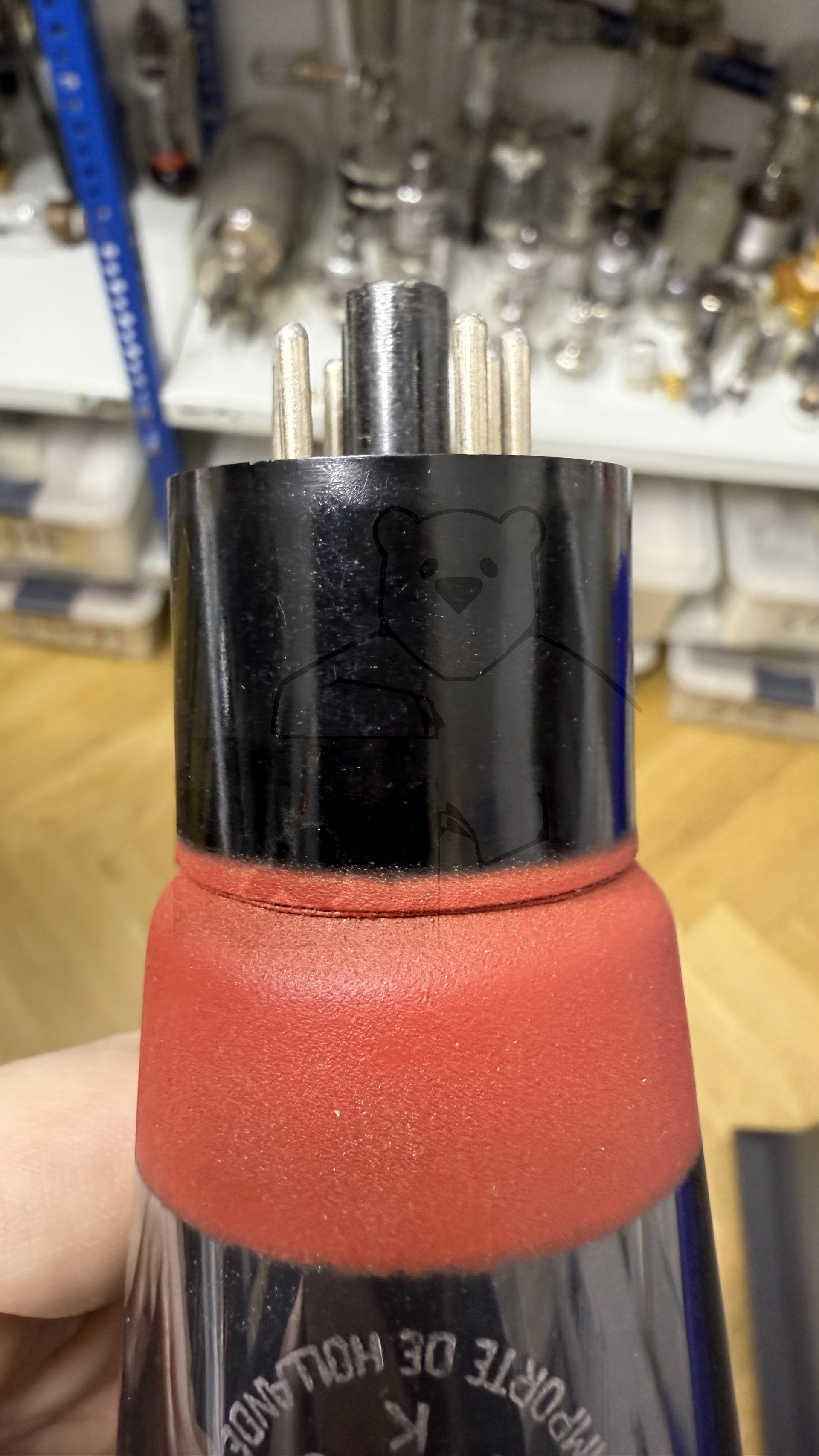

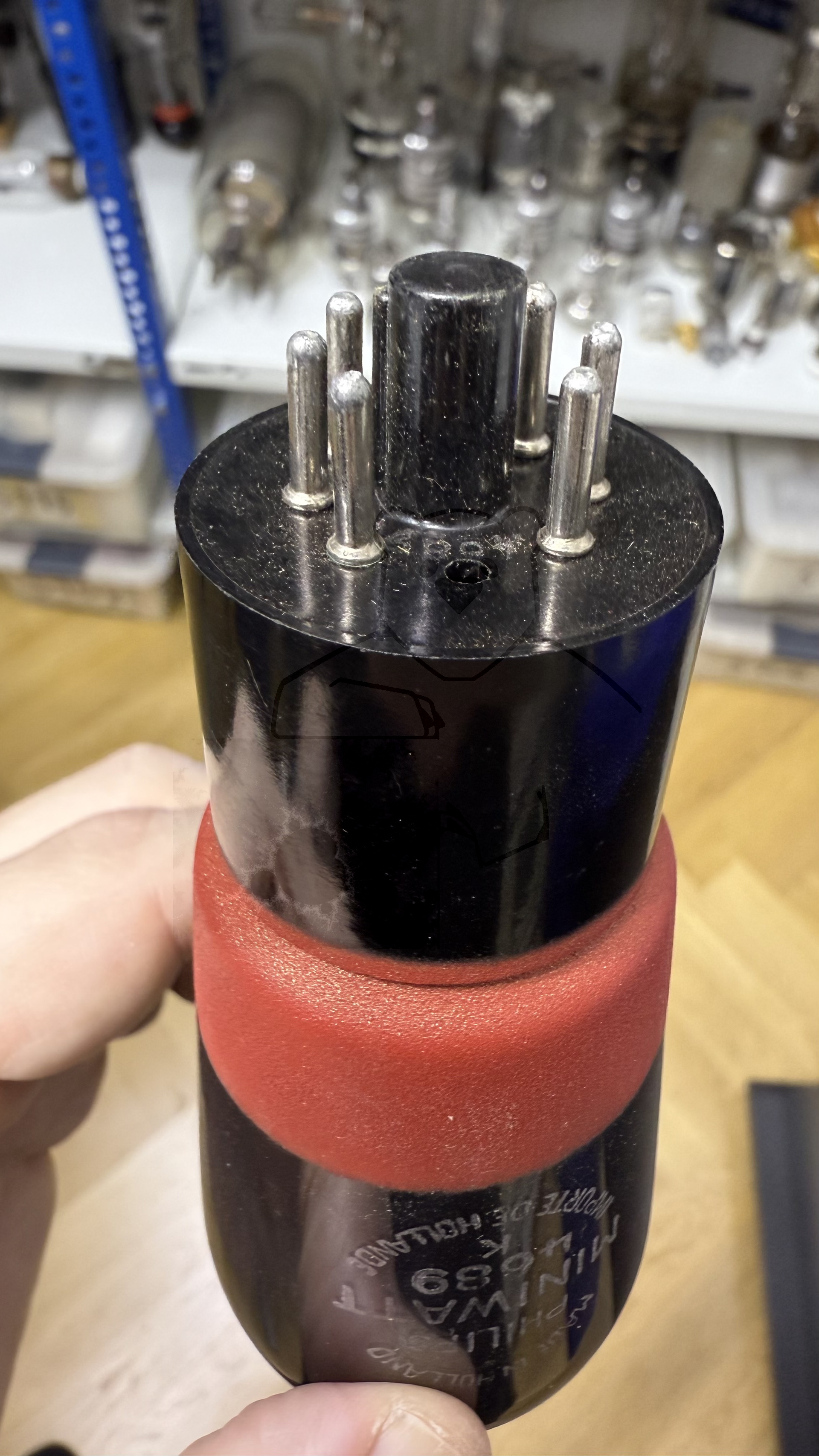

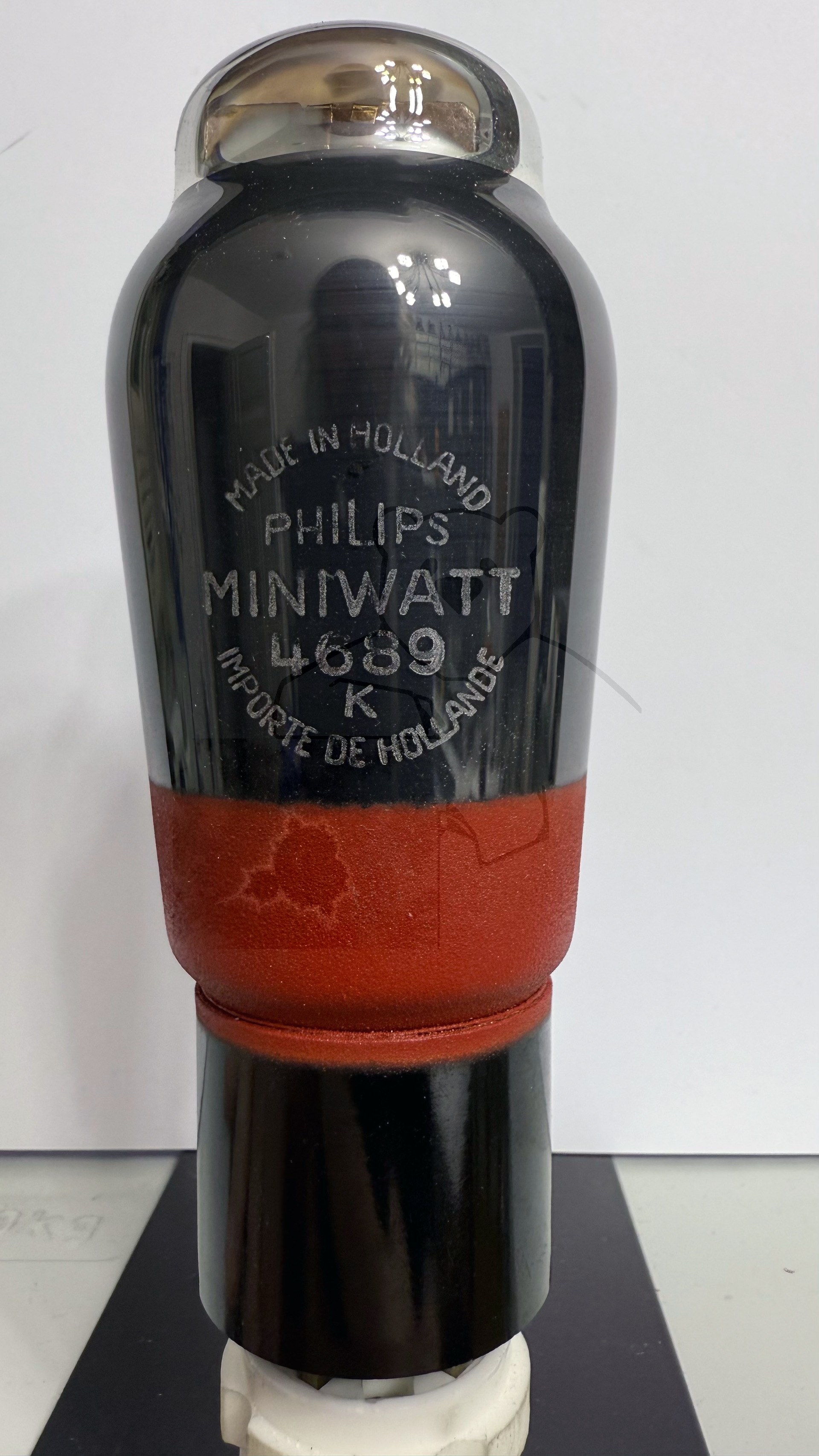

Daten und Bilder der Röhre: 4689K

🔎 Beschreibung der Röhre: 4689K

Name	4689K
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,35
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen	Seltene Variante der → 4689 als Klingarme Endverstärkerröhre mit Oktalsockel. Die Belegung ist identisch mit der → EL34
Letzte Änderung	18.12.2019 15:08:42

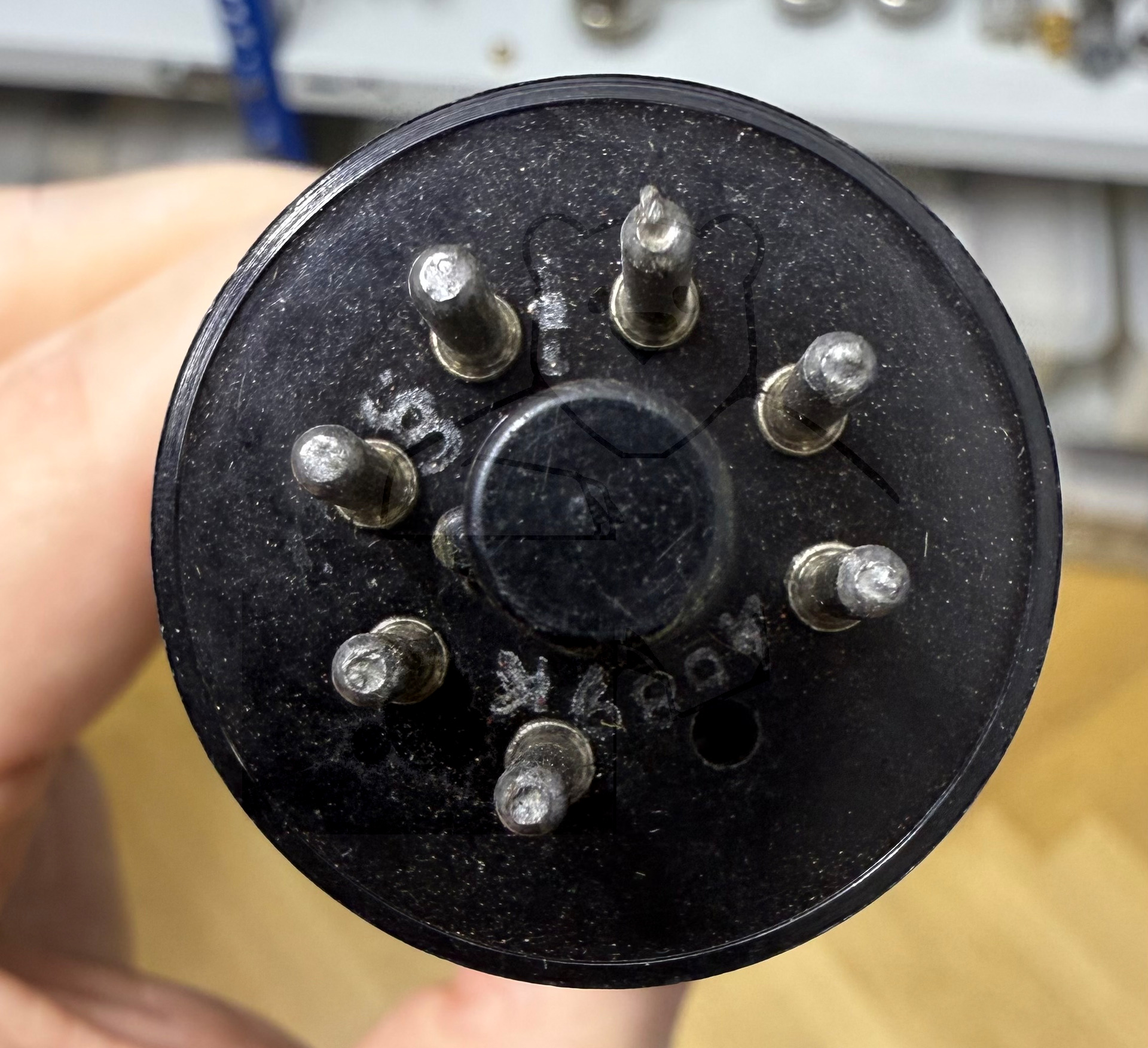

🔎 Beschreibung der Systeme für die Röhre: 4689K

	System 1
Kathode	8
Gitter 1	5
Gitter 2	4
Gitter 3	1
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

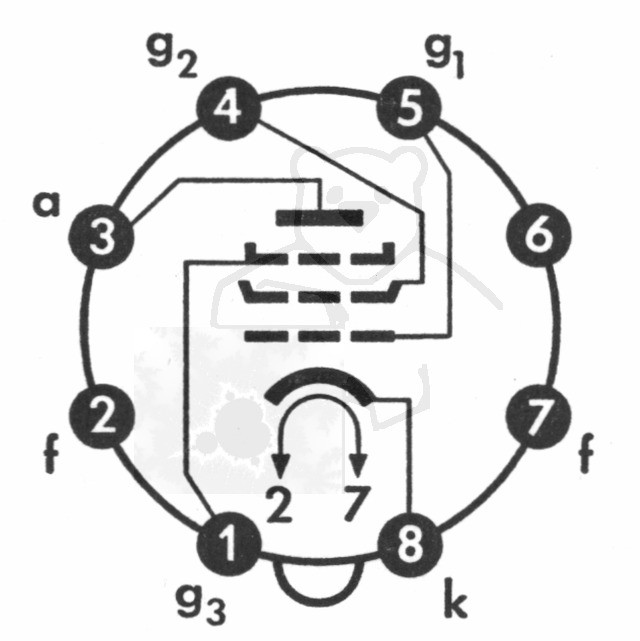

🔎 Sockelschaltung der 4689K

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 4689K
Anwendung 4689 Version 1.pdf (97 kB)
Anwendung 4689 Version 2 [www.tubedata.info].pdf (152 kB)
Datenblatt 4689 Miniwatt [www.tubedata.info].pdf (30 kB)
