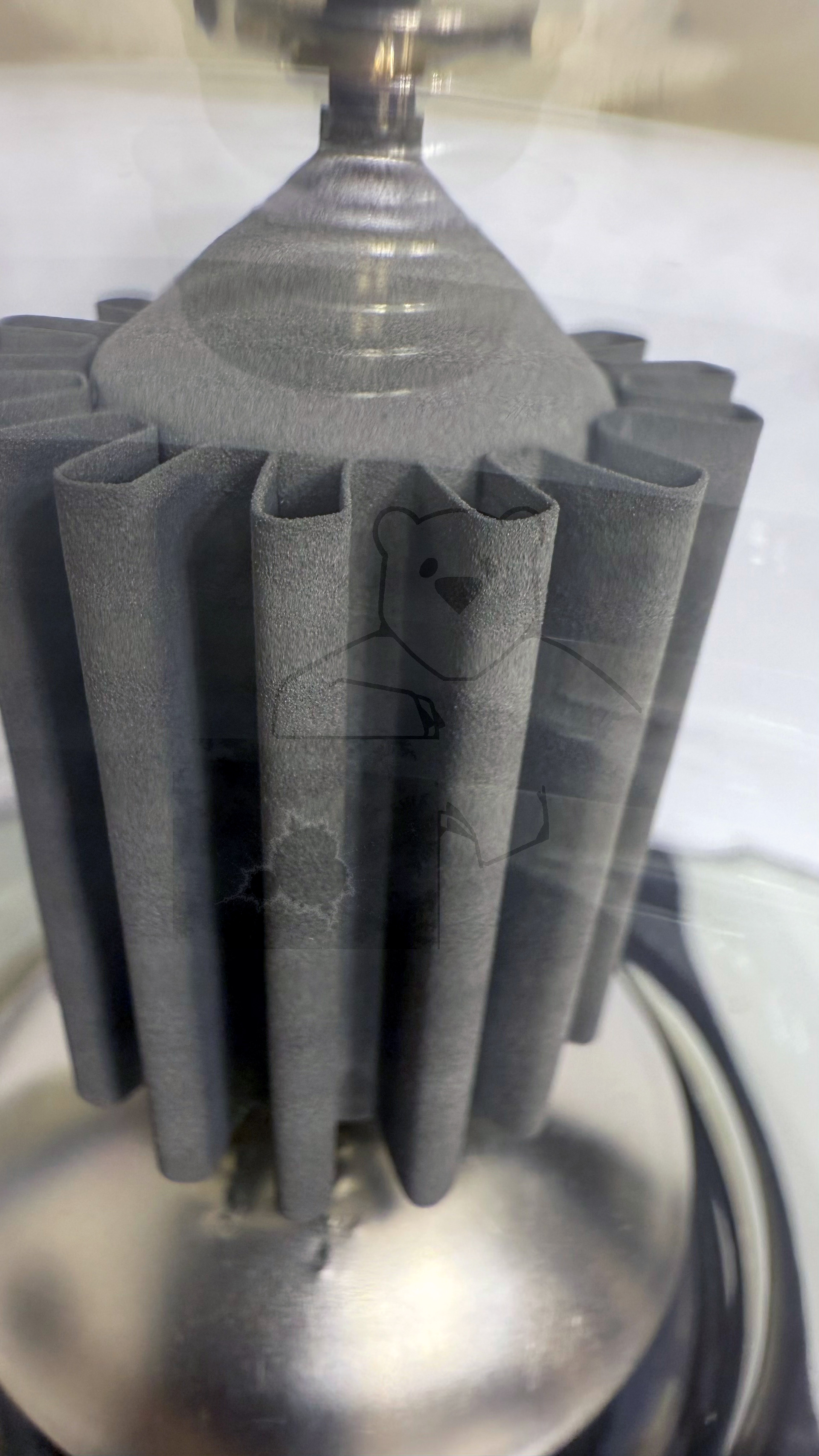

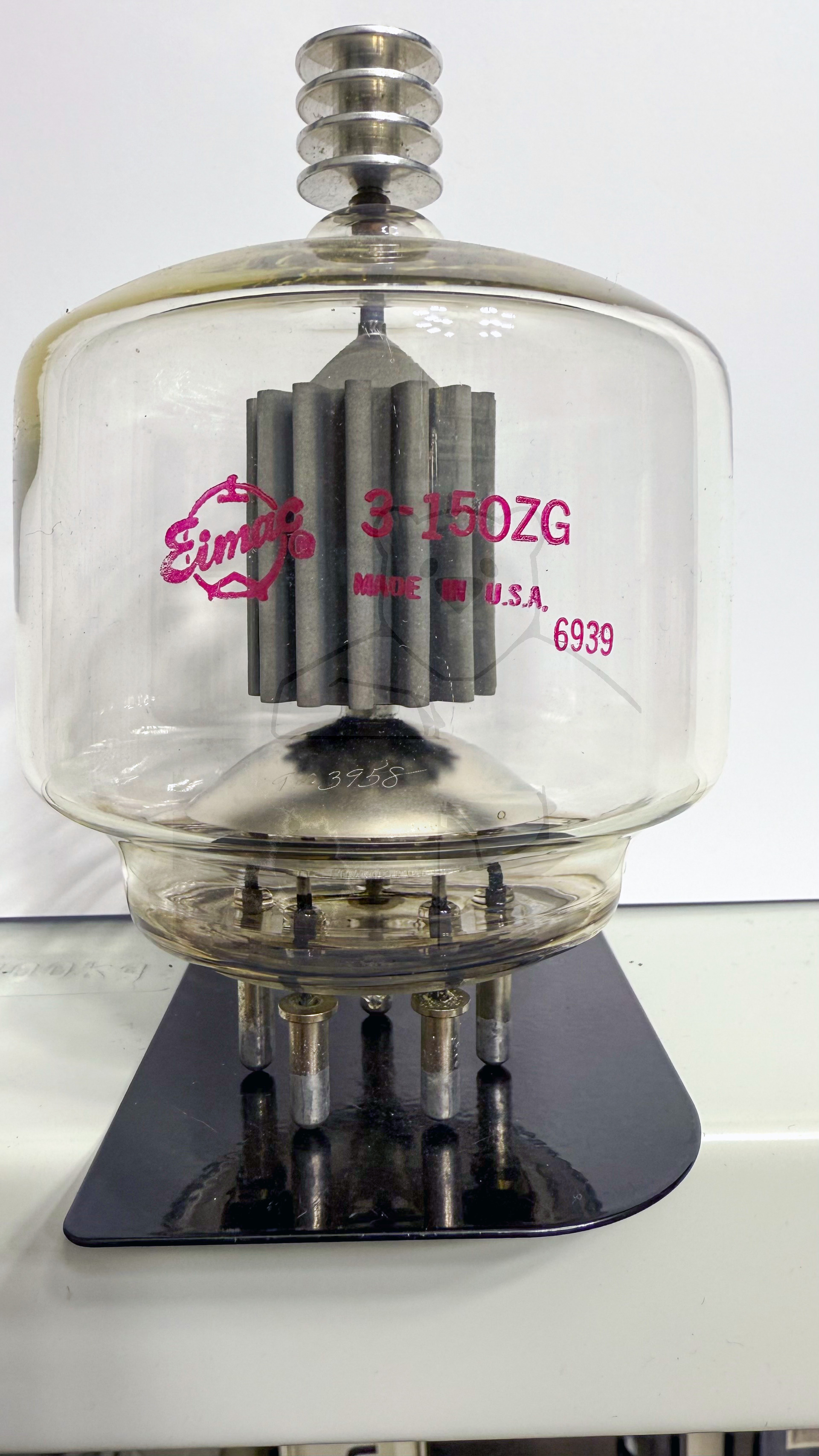

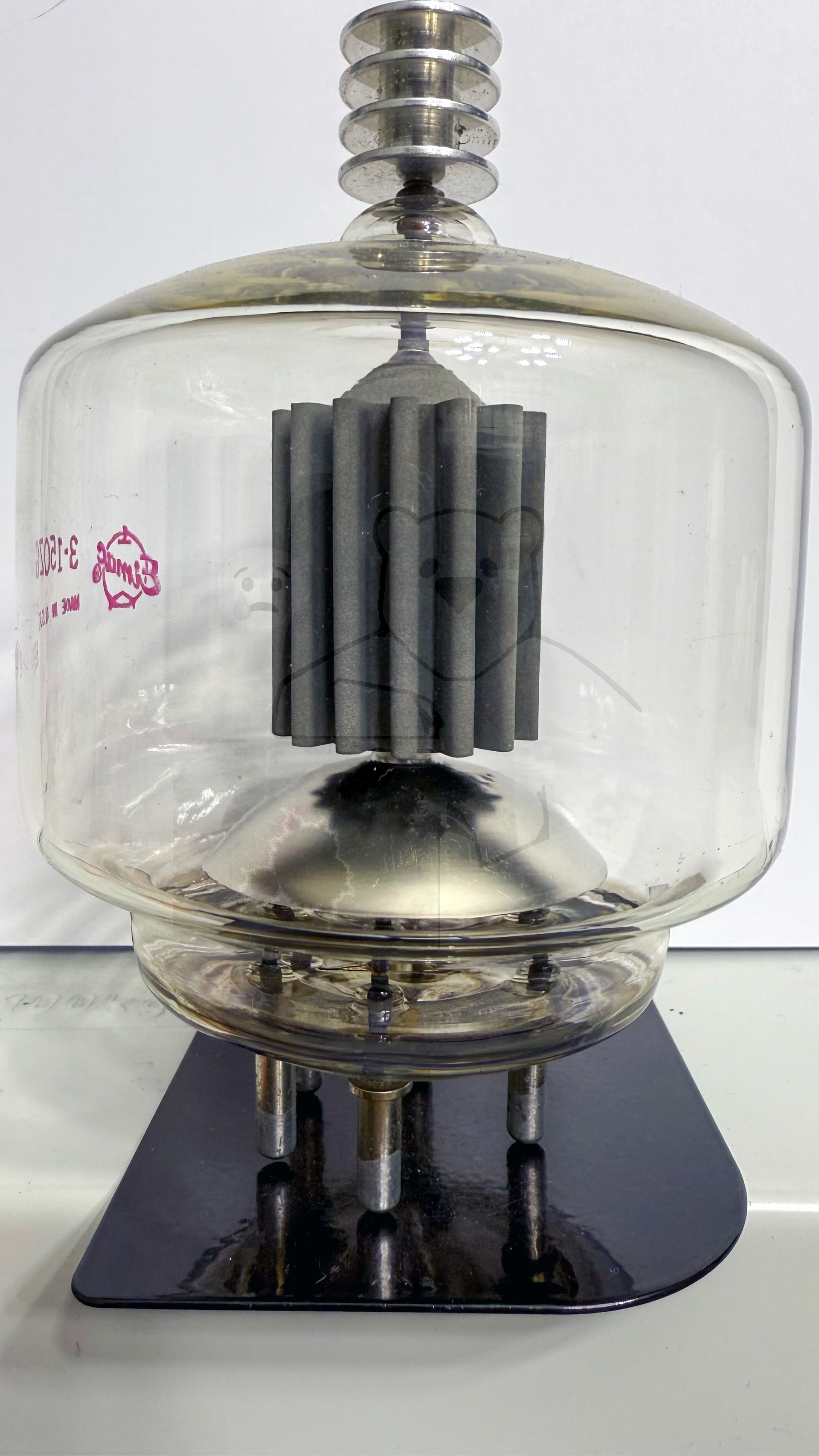

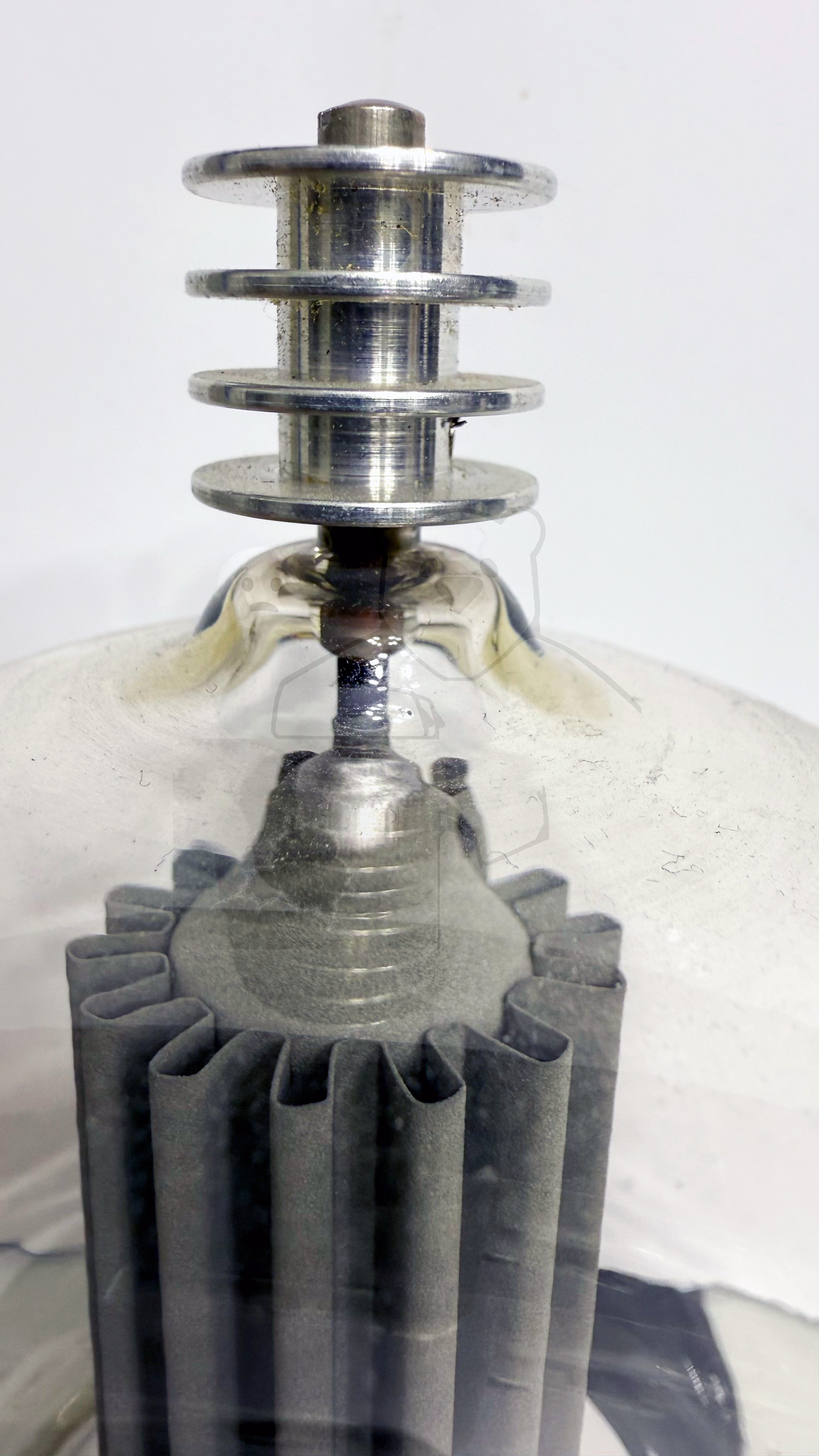

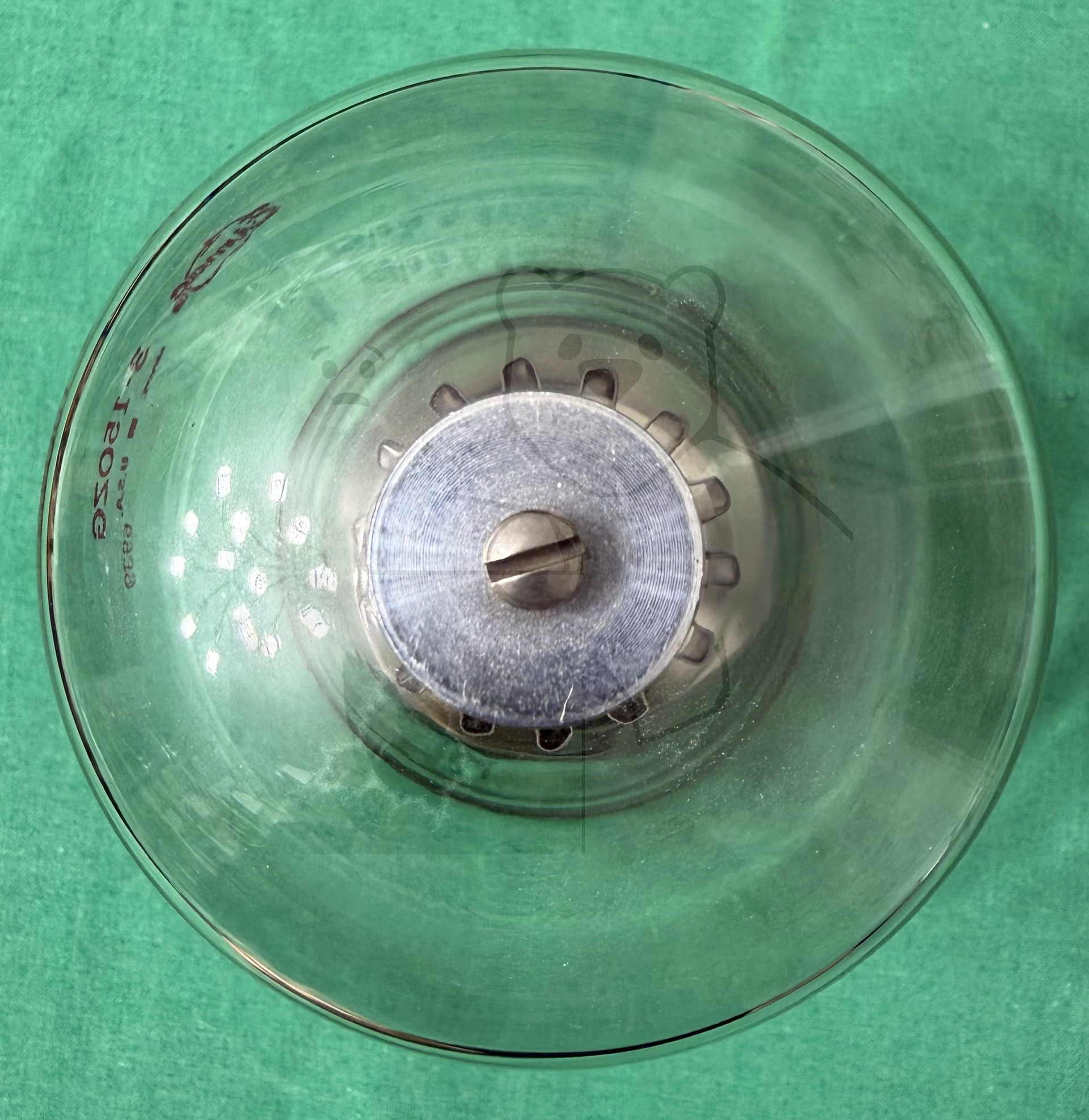

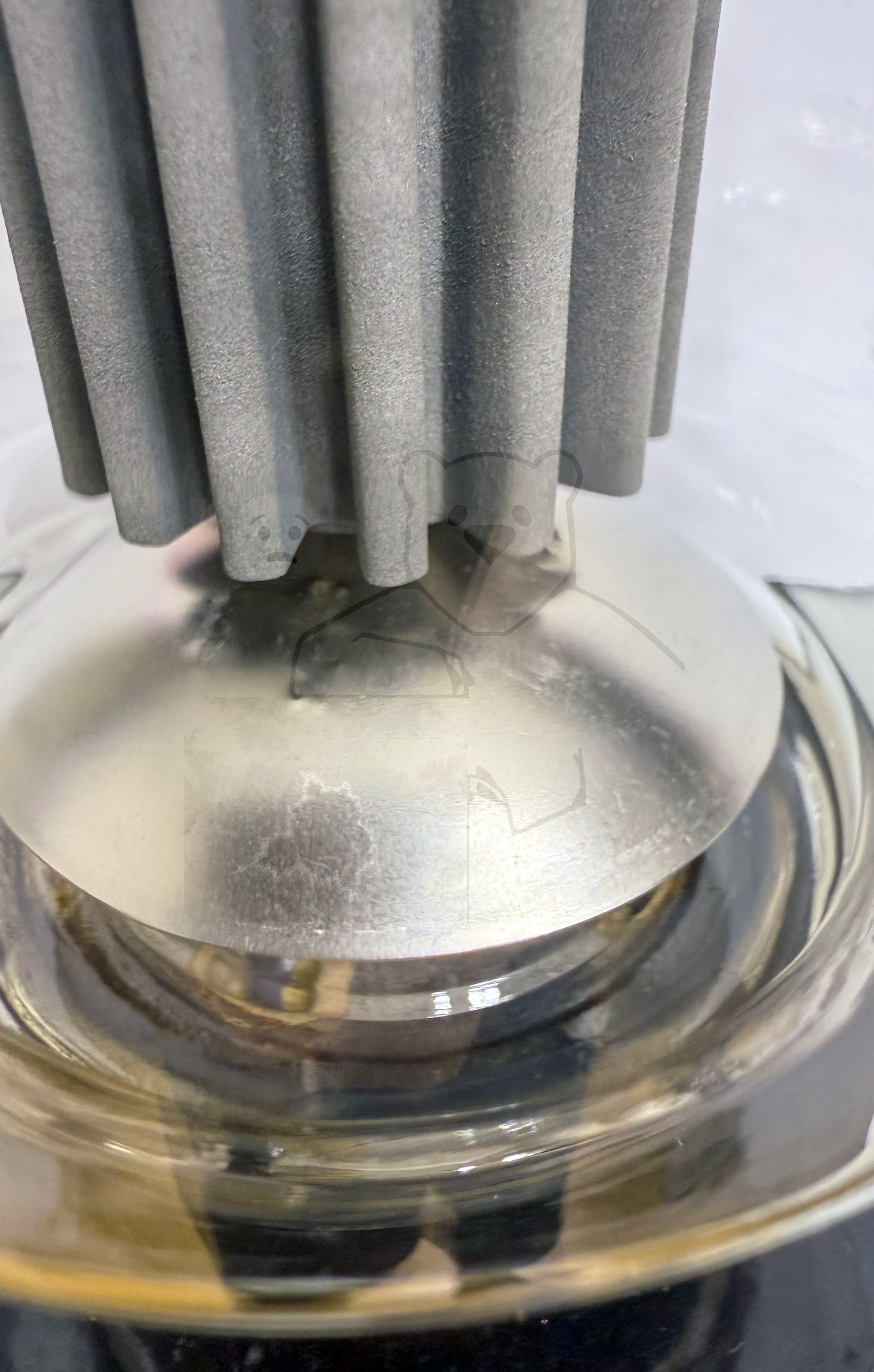

Daten und Bilder der Röhre: 3-150ZG

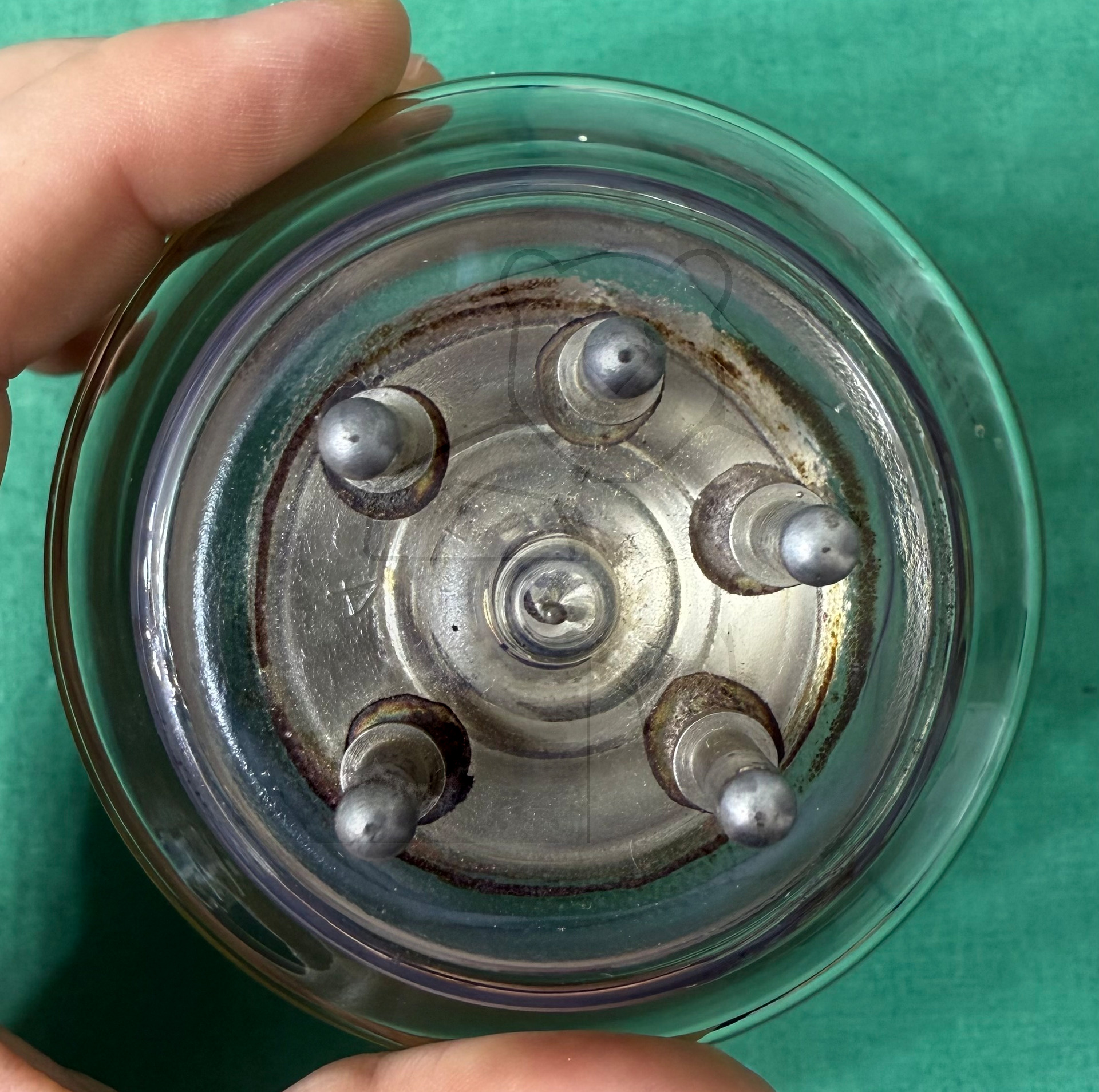

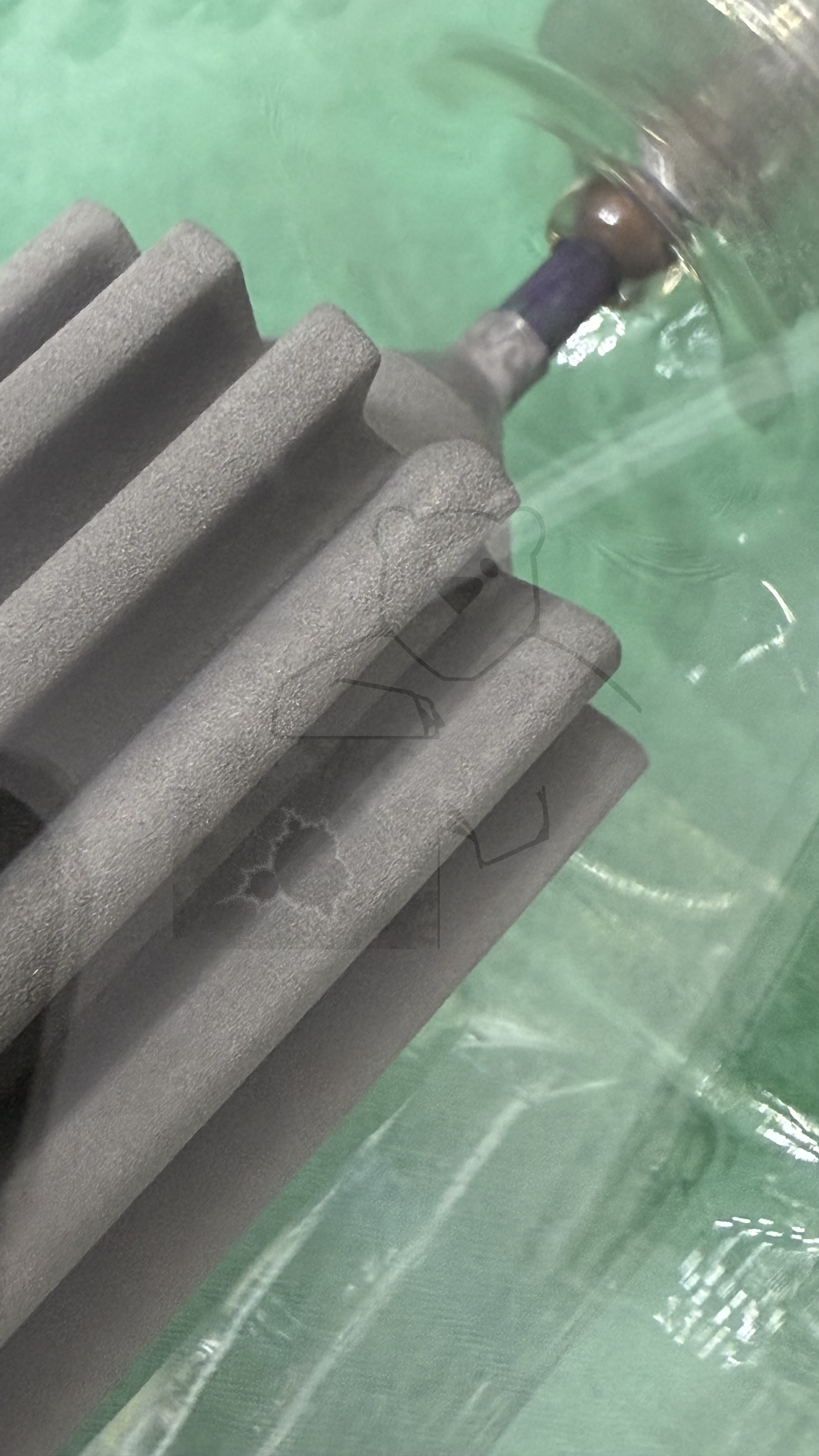

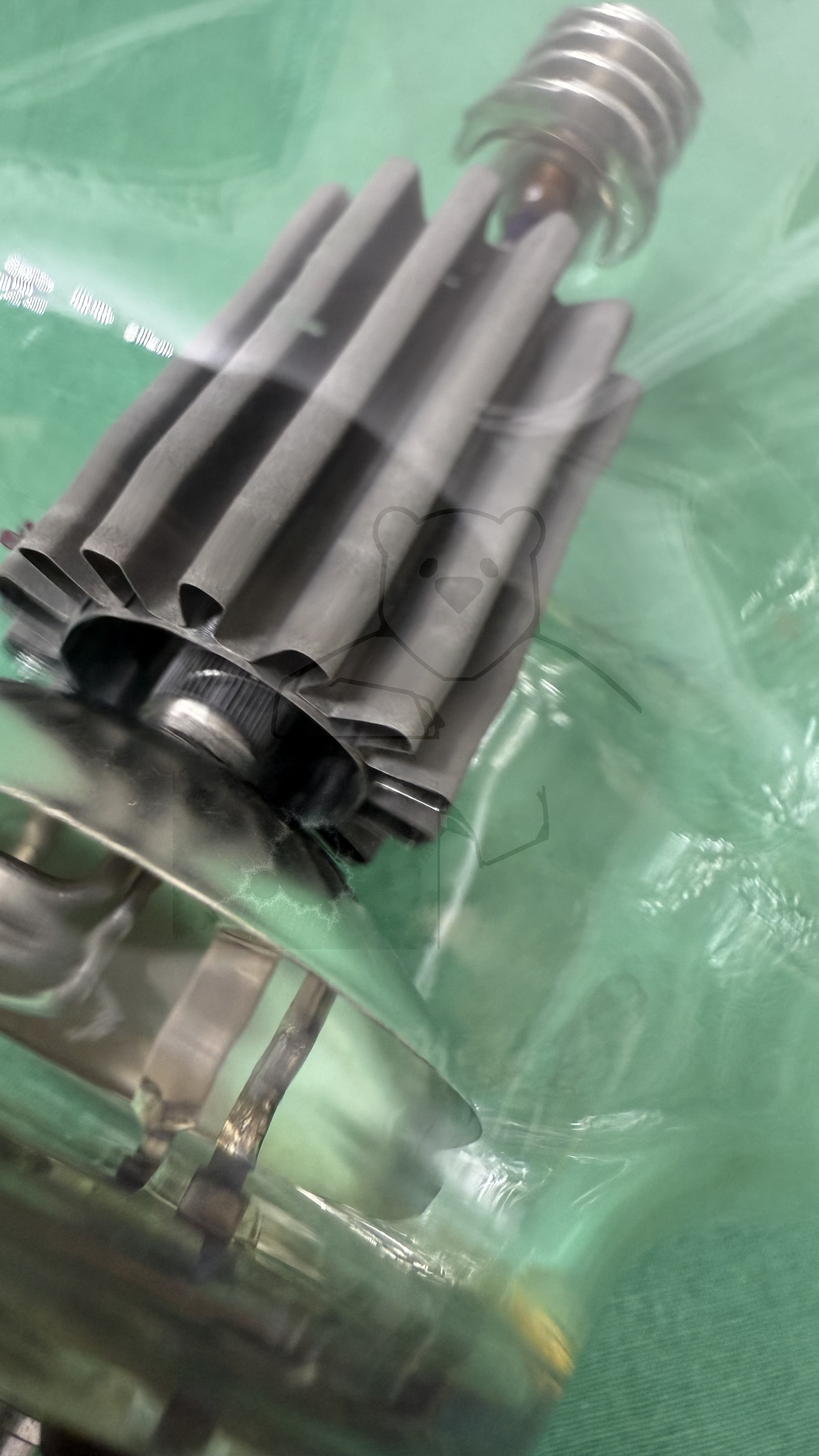

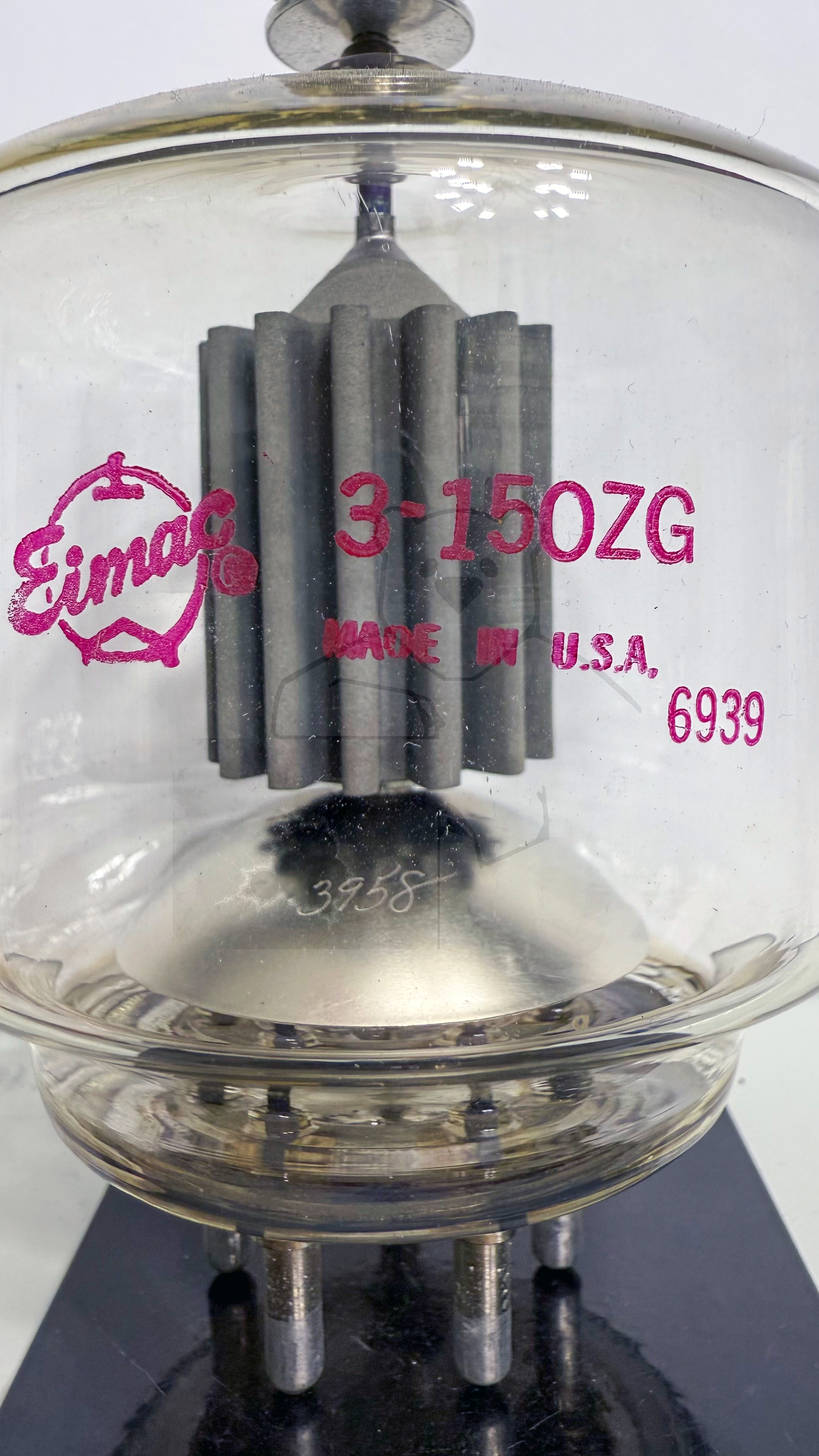

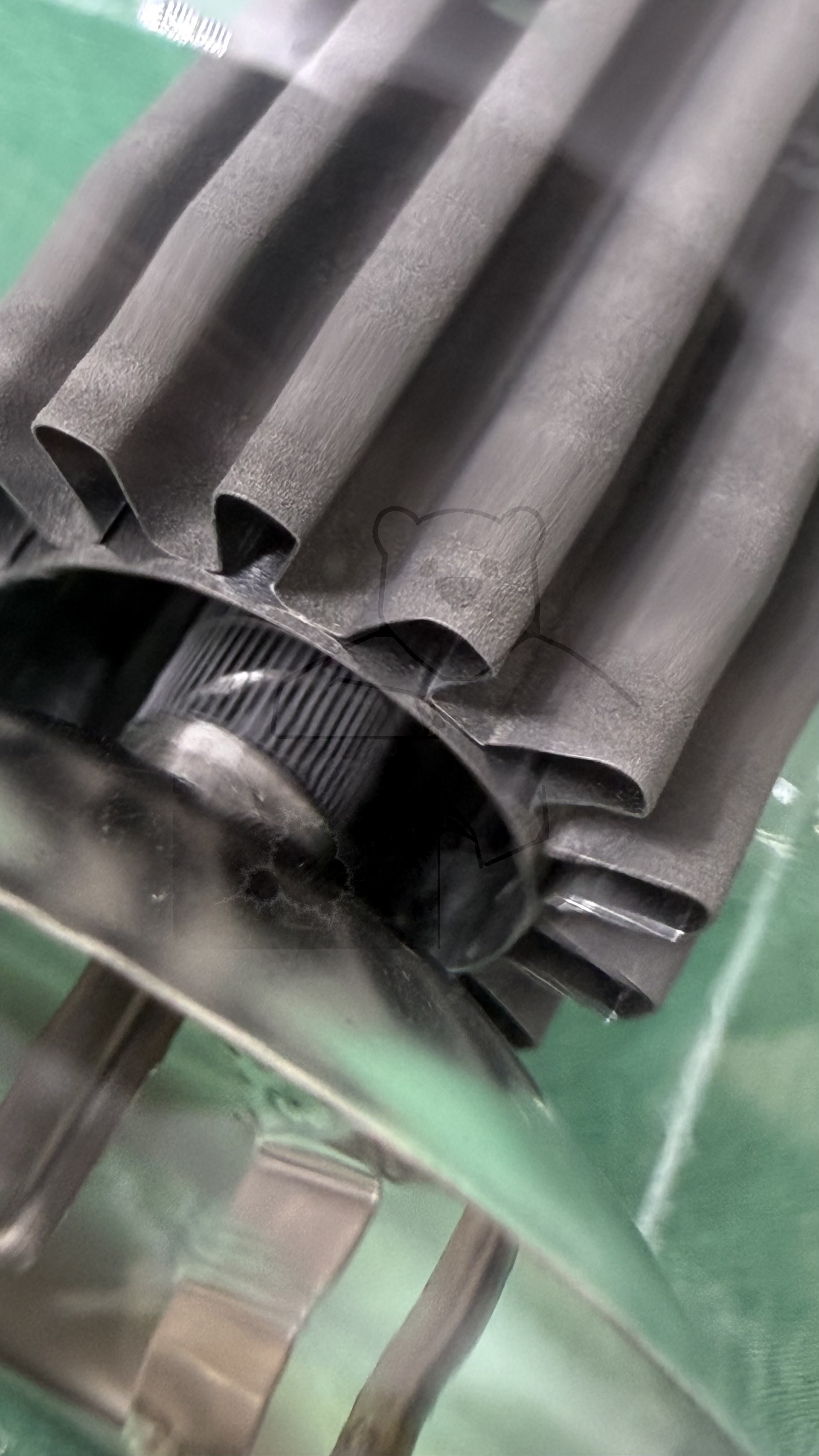

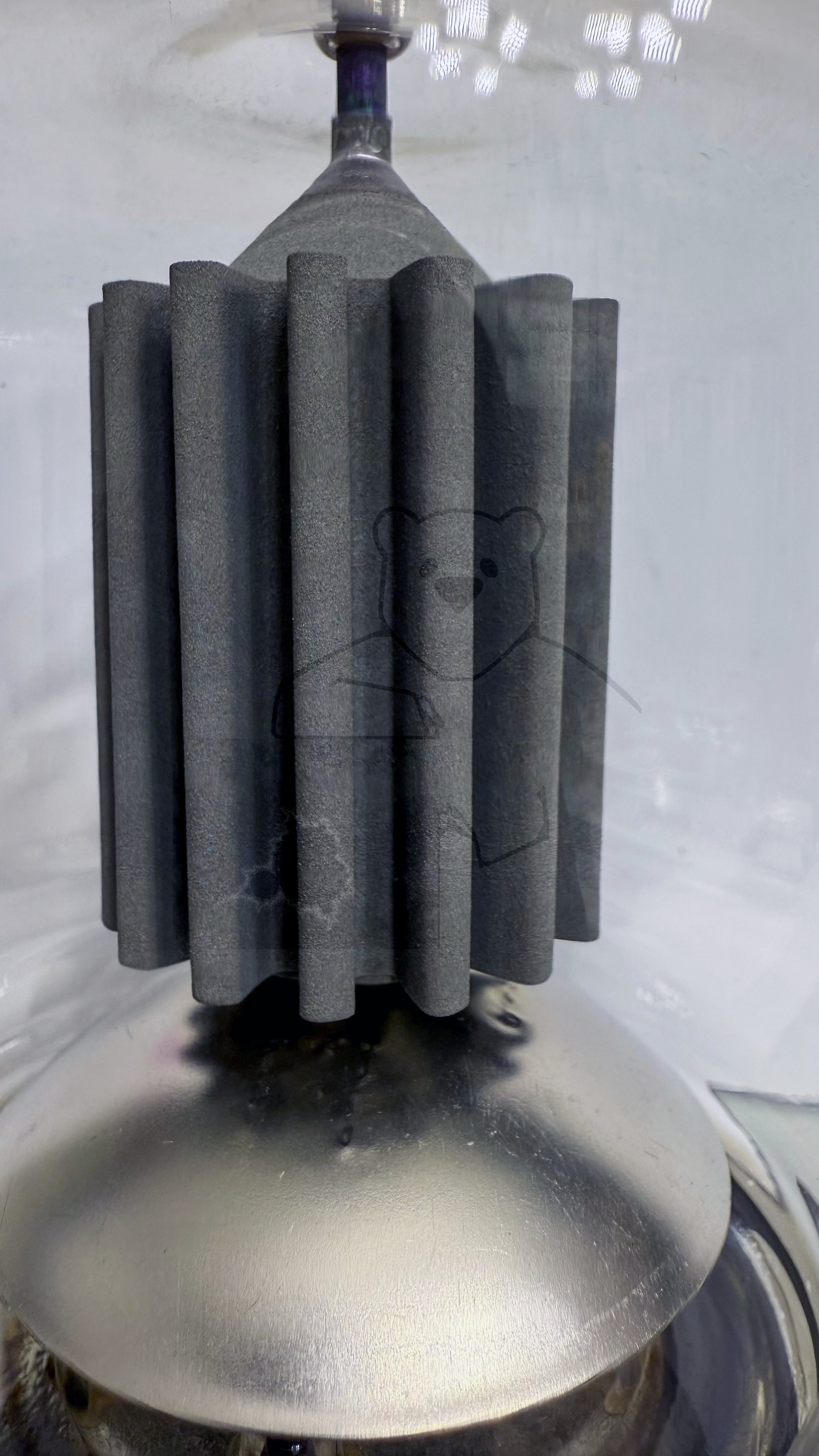

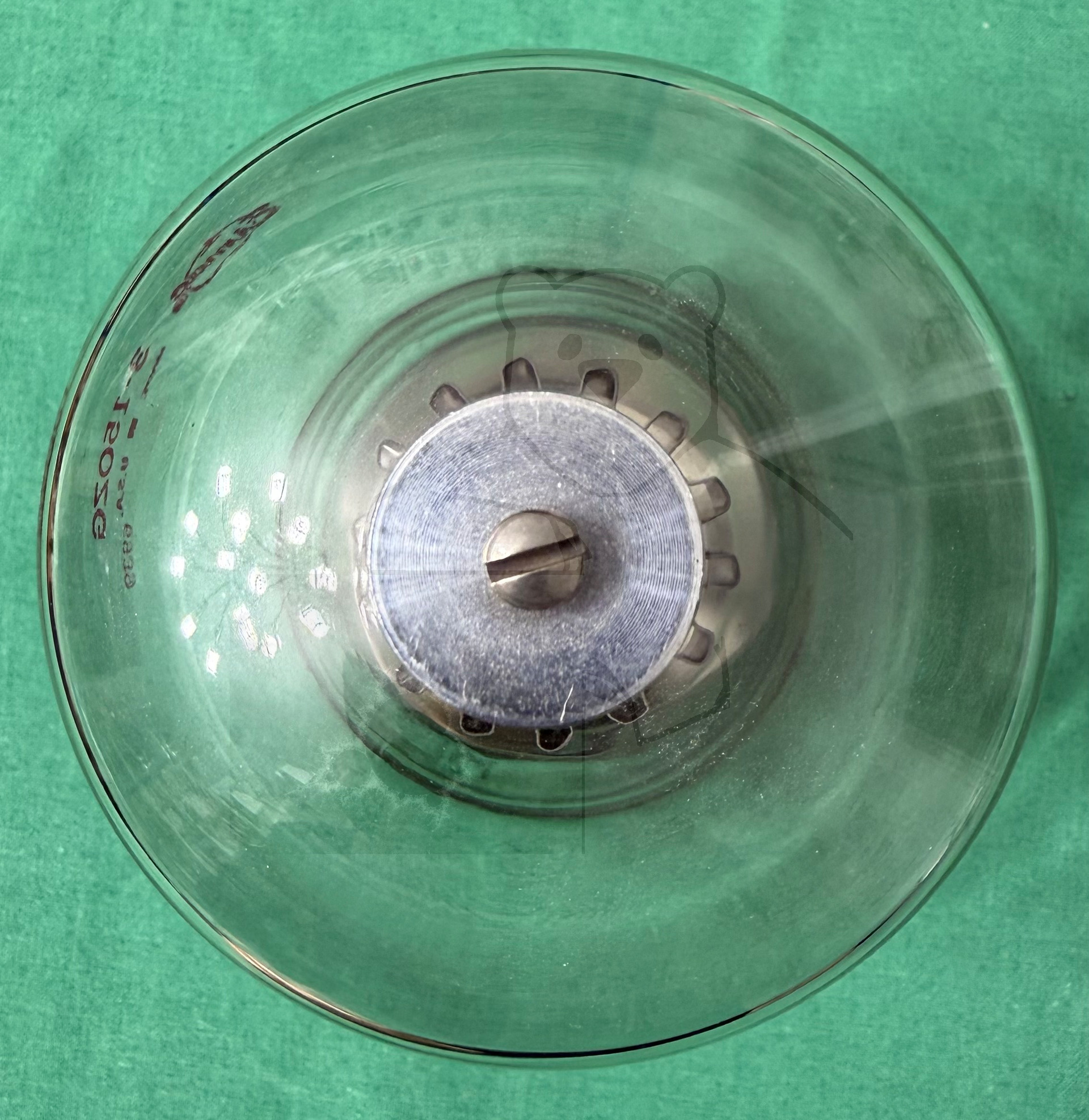

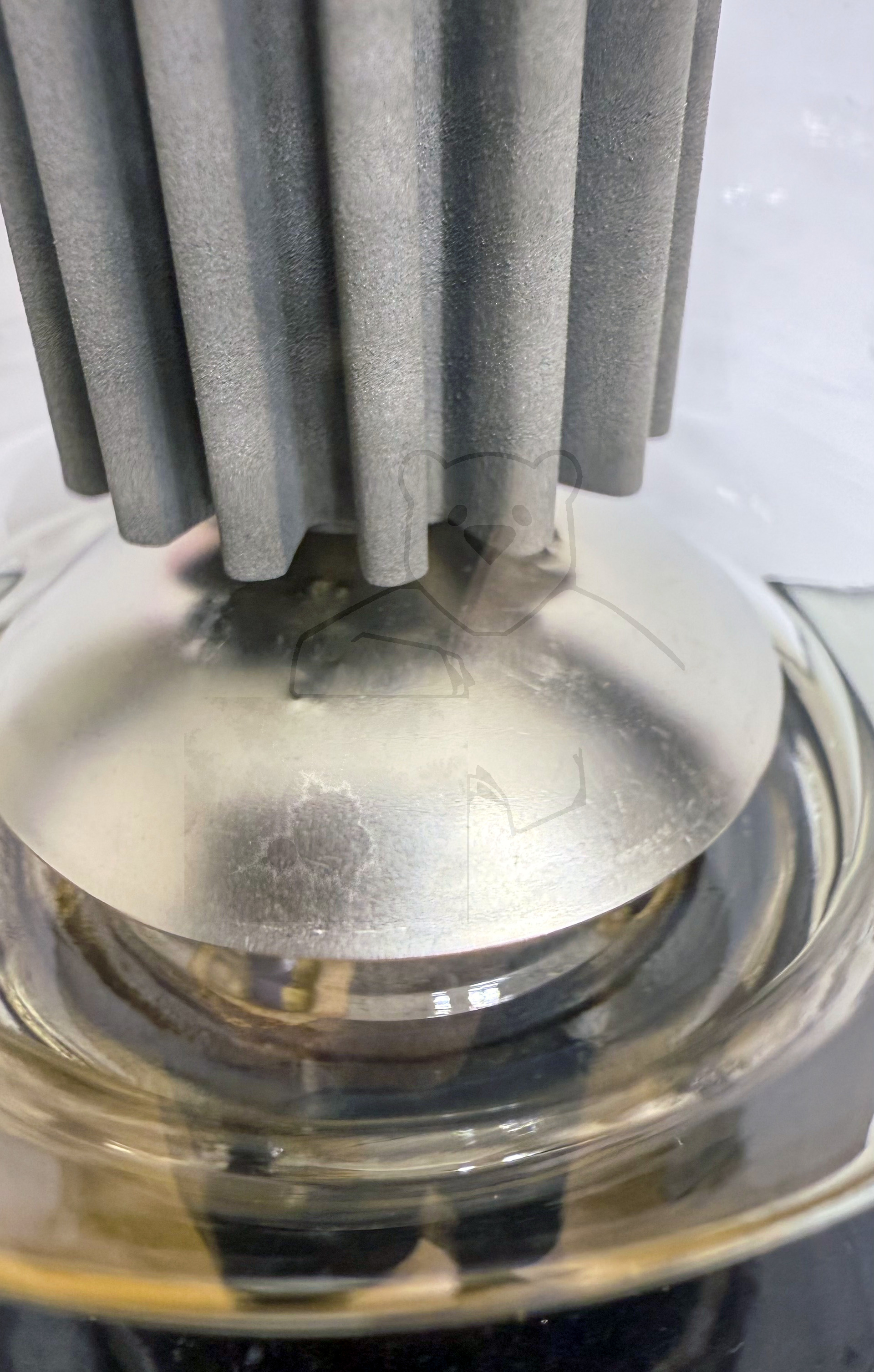

🔎 Beschreibung der Röhre: 3-150ZG

Name	3-150ZG
Vergleichsname	3-400Z
Heizspannung (Volt)	5
Heizstrom (Ampère)	14,5
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Giant, 5pol. → Liste aller Röhren mit: Giant, 5pol.
Zusätzliche Informationen	Die → 3-150ZG ist in Wirklichkeit eine umgelabelte 3-400Z. Dies erfolgte von Eimac, um diese Röhre in Deutschland verkaufen zu können. Da zur damaligen Zeit Röhren für 'Klasse-B verstaerker' in Deutschland auf 150 Watt Anodenverlustleistung beschränkt waren. Das 'G' am Ende der Typenbezeichnung steht für 'Germany'. Quelle: Foreneintrag auf forum.darc.de
Letzte Änderung	10.11.2024 06:24:56

🔎 Beschreibung der Systeme für die Röhre: 3-150ZG

	System 1
Kathode	1
Gitter 1	2, 3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 5
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

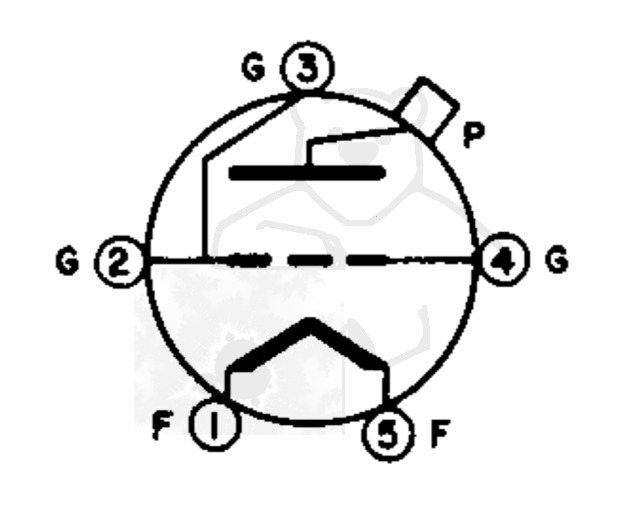

🔎 Sockelschaltung der 3-150ZG

Bildquelle: Eimac Datenblatt

🔎 Datenblätter zur Röhre: 3-150ZG
Datenblatt 3-400Z Eimac.pdf (822 kB)
