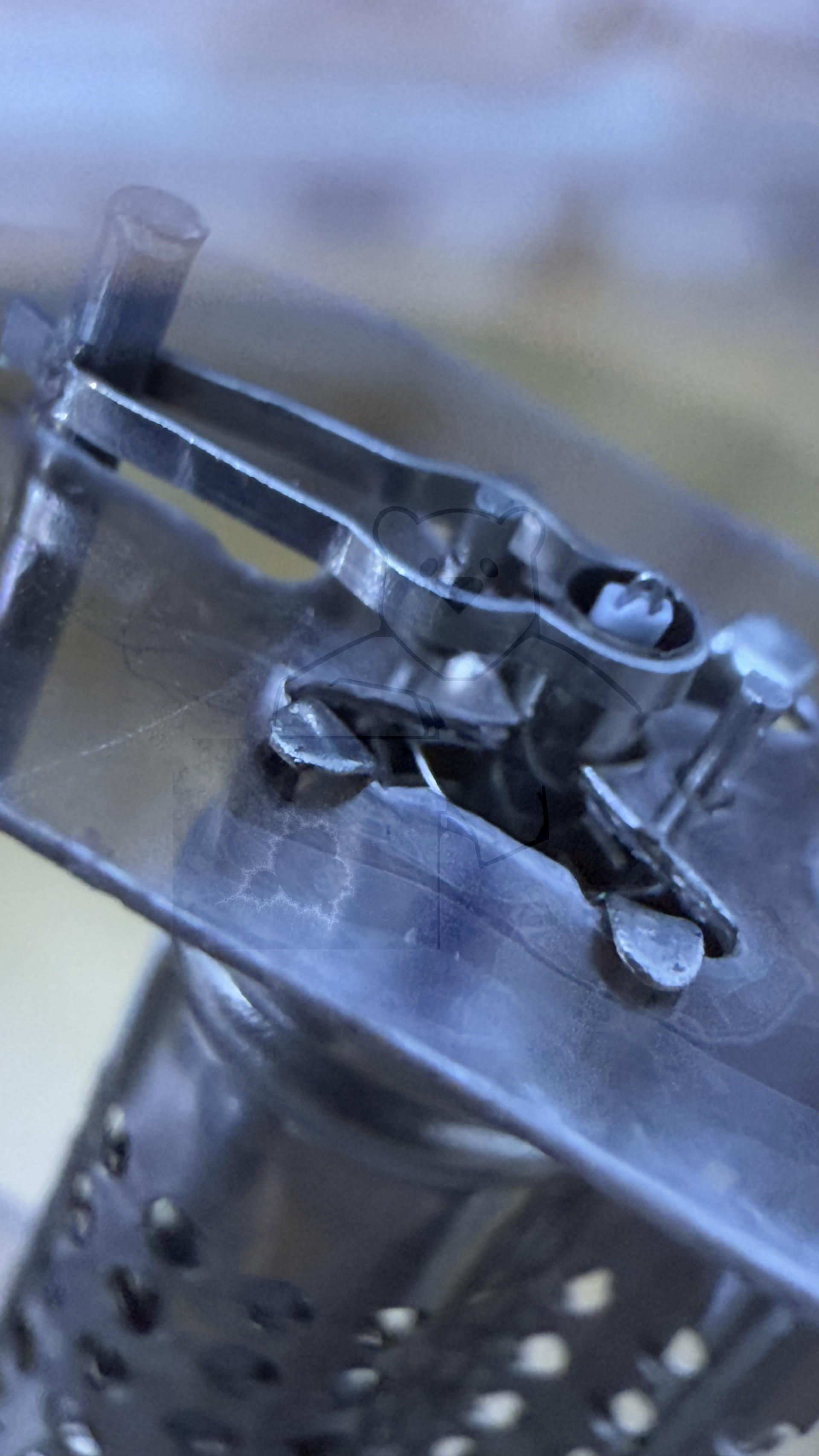

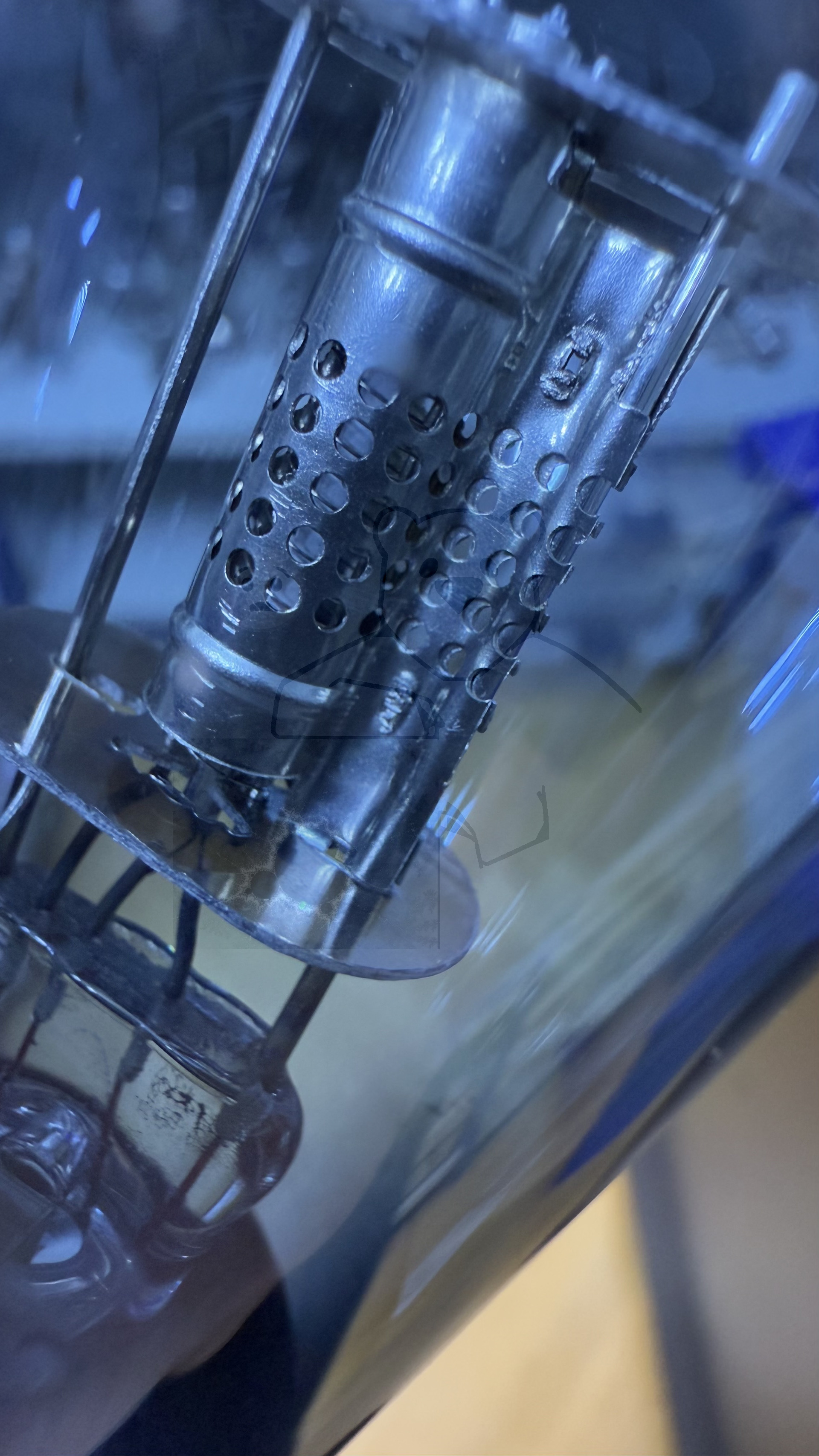

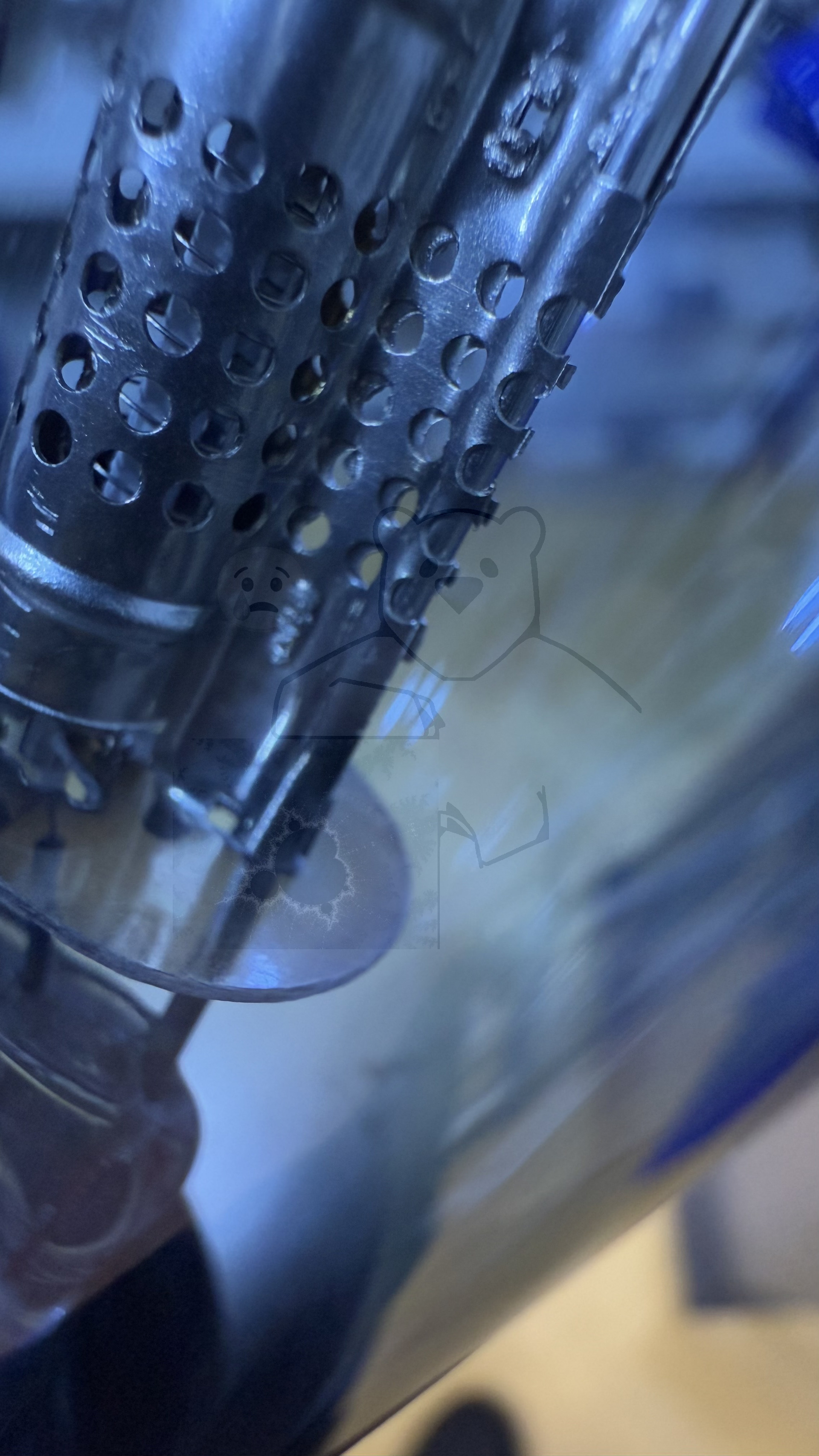

Daten und Bilder der Röhre: 27

🔎 Beschreibung der Röhre: 27

Name	27
Vergleichsname	→ 127
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	1,75
Art der Heizung	Indirekt

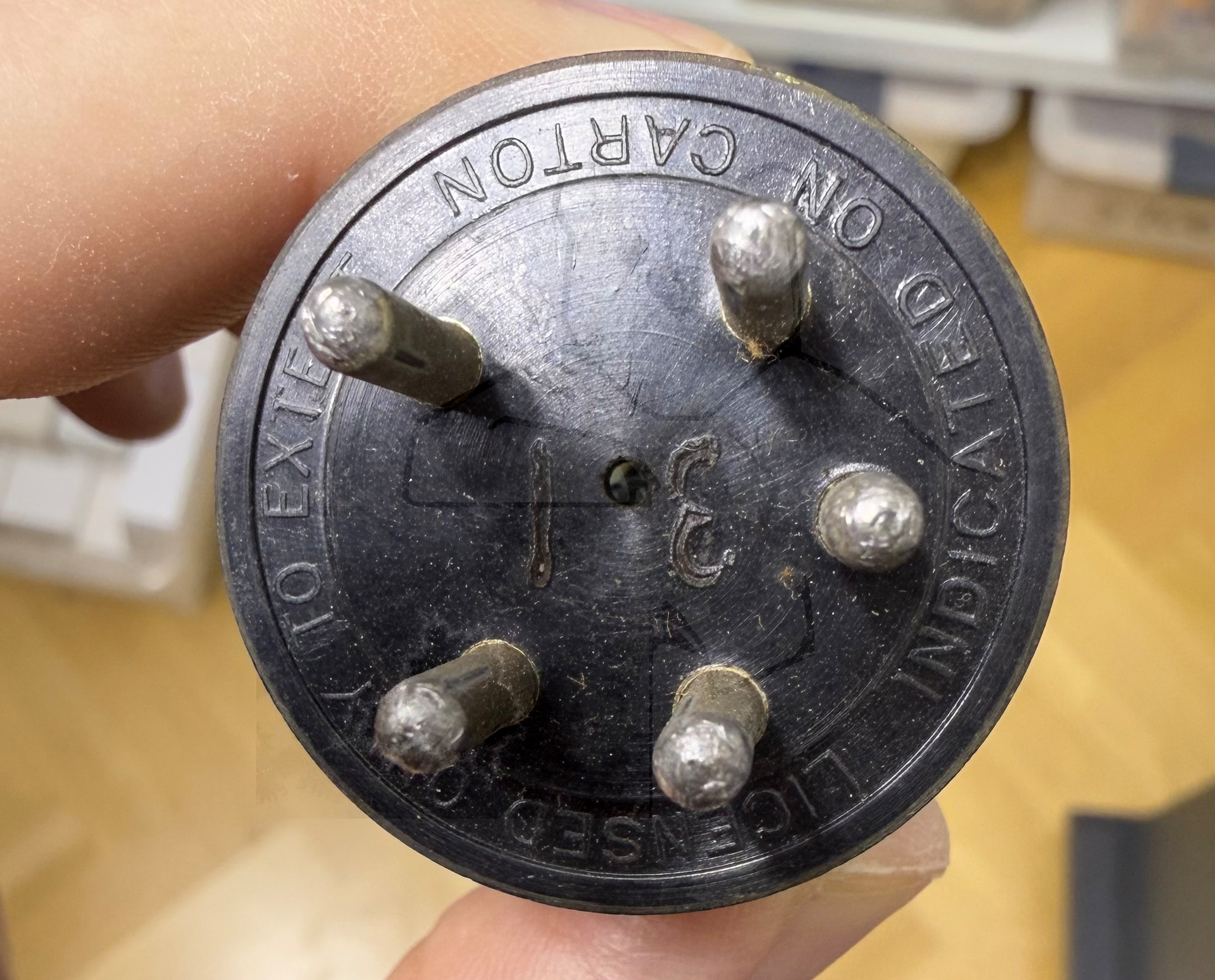

Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 5pol. → Liste aller Röhren mit: USA, Small, 5pol.

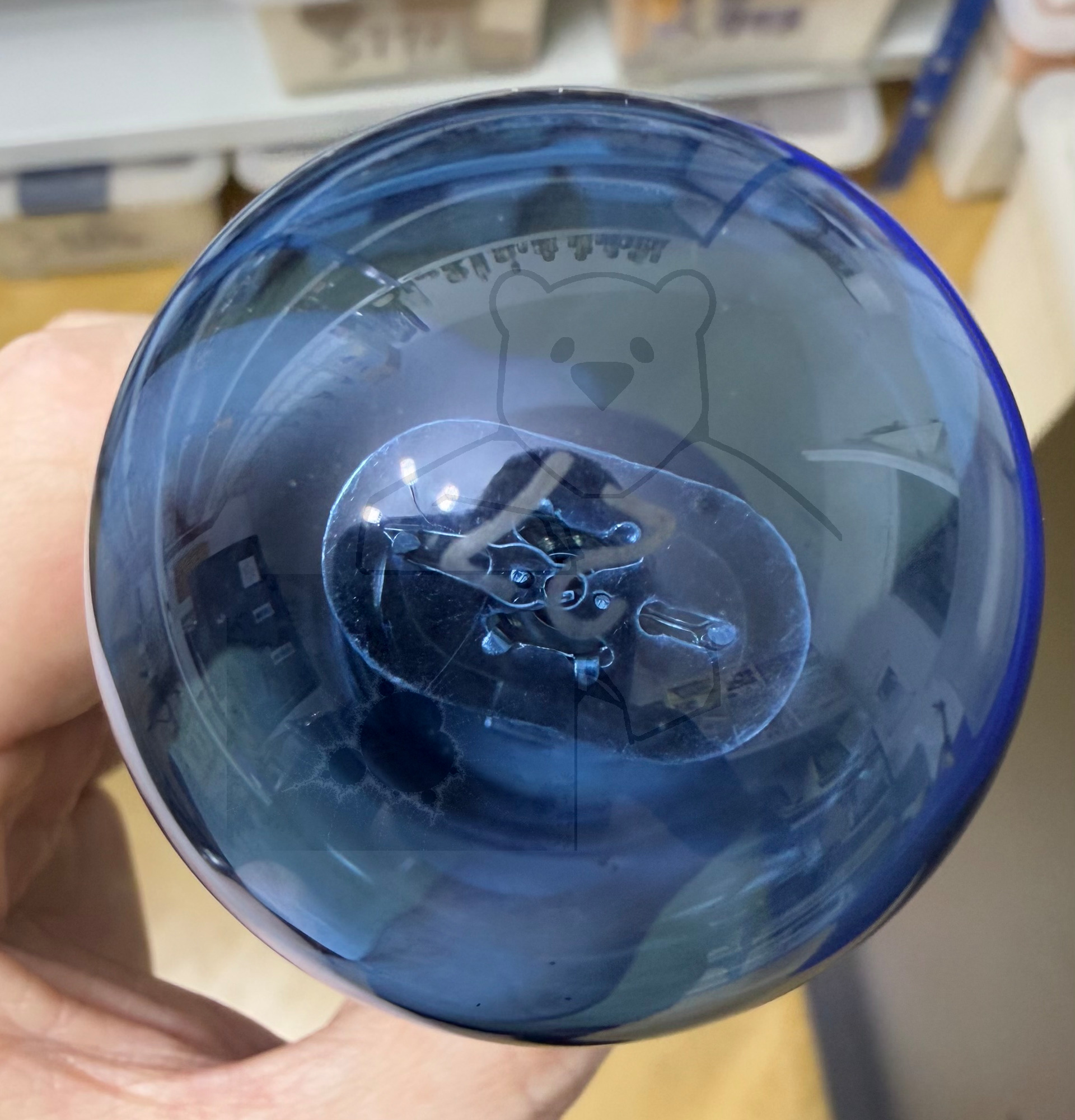

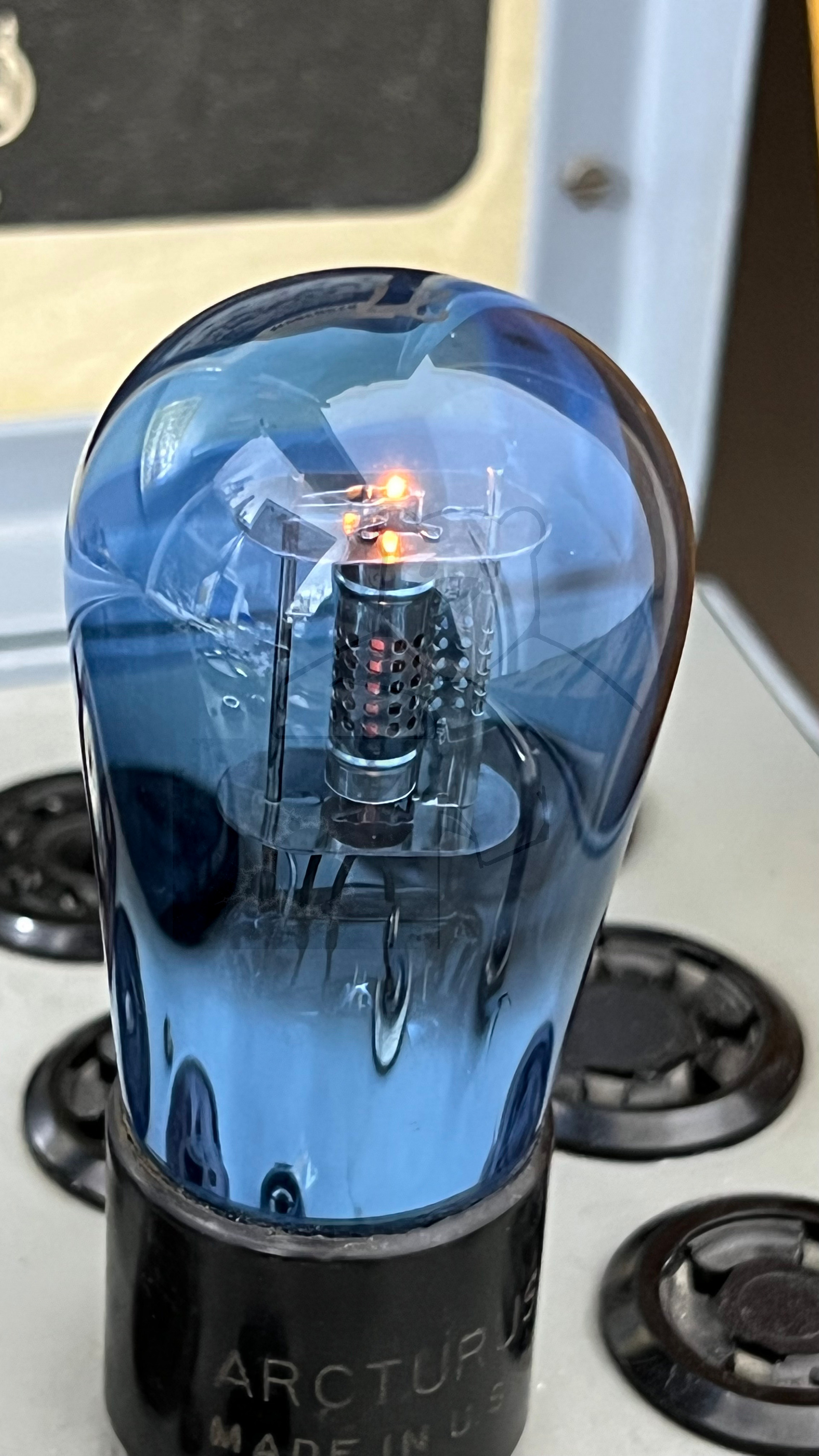

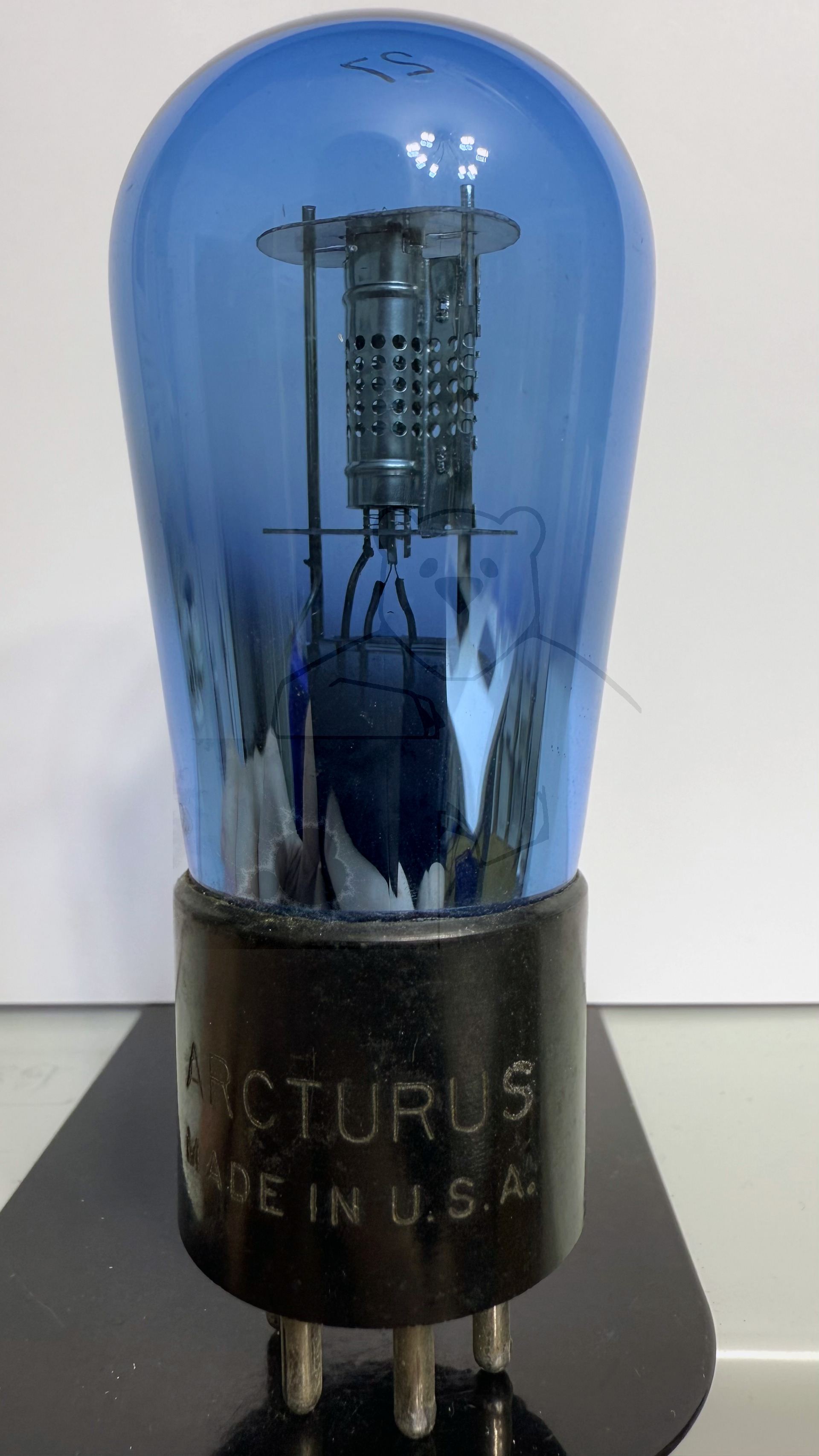

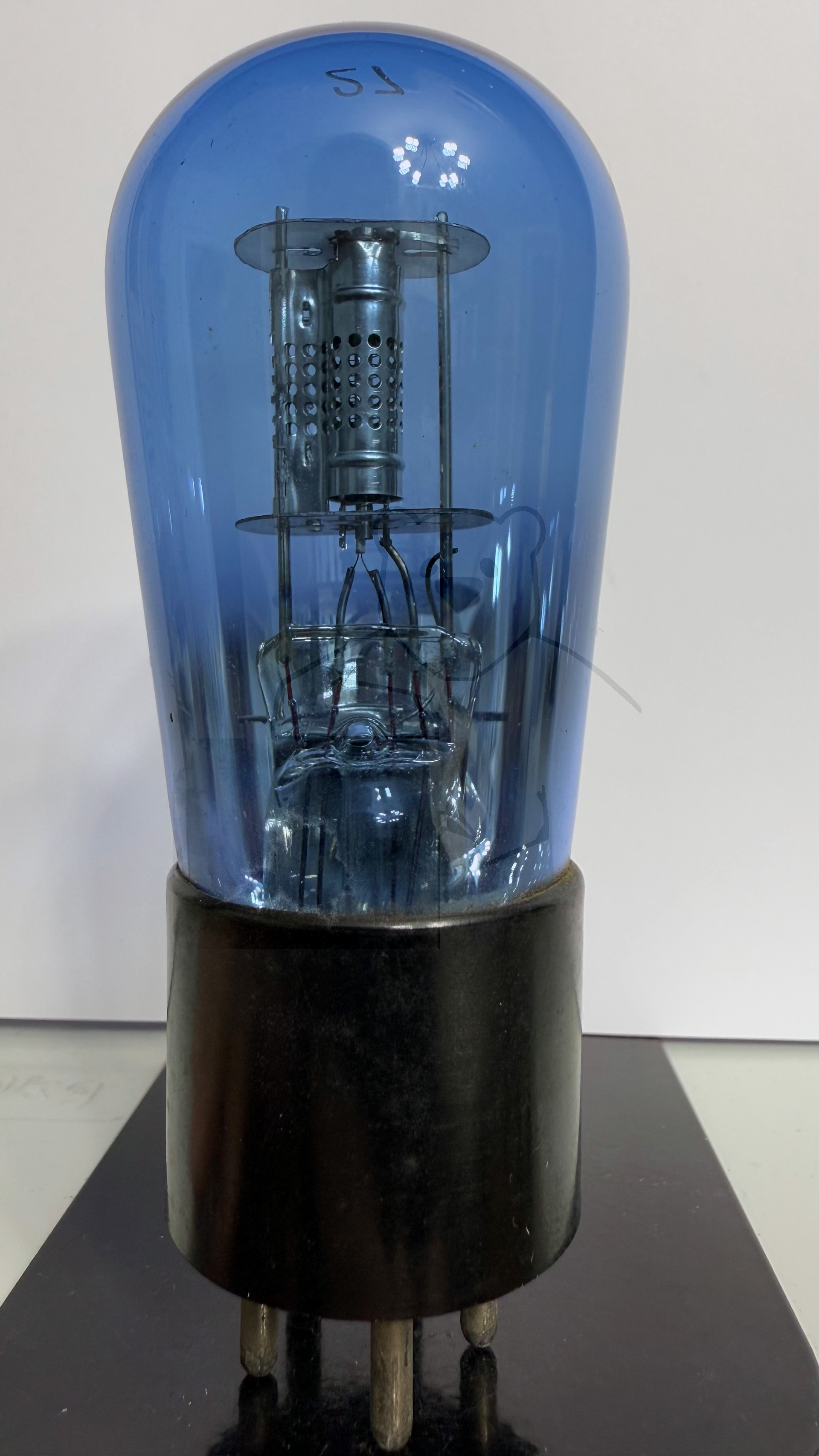

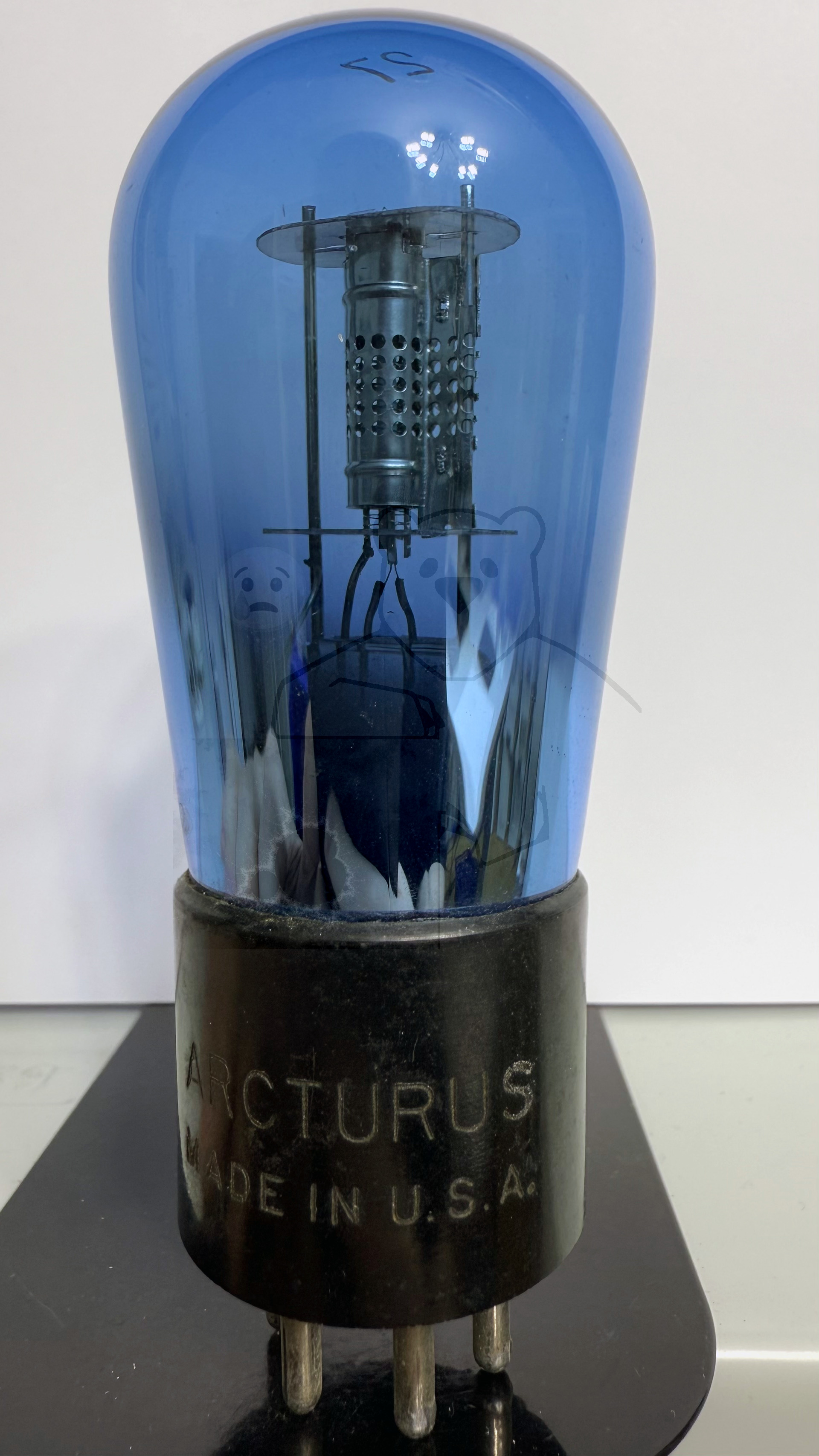

Zusätzliche Informationen	Röhre hat einen blauen Glaskolben
Letzte Änderung	07.05.2025 17:46:33

🔎 Beschreibung der Systeme für die Röhre: 27

	System 1
Kathode	4
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 5
Abschirmung
Funktion	→ Triode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

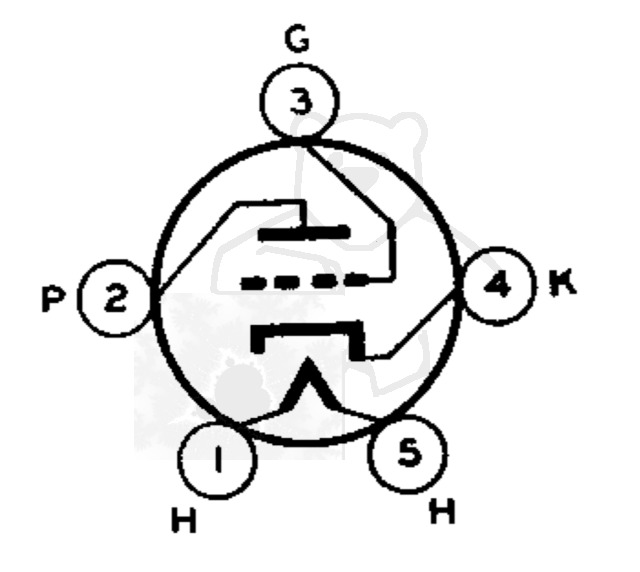

🔎 Sockelschaltung der 27

Bildquelle: RCA Datenblatt

🔎 YouTube Video zu 27

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/lINoyPZ9w8I (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: 27
Datenblatt 27 Cunningham [www.tubedata.info].pdf (126 kB)
Datenblatt 27 RCA Version 1.pdf (44 kB)
Datenblatt 27 RCA Version 2 [www.tubedata.info].pdf (105 kB)

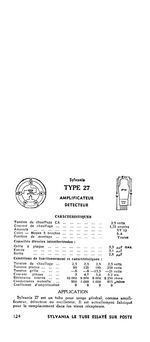

Datenblatt 27 Sylvania Französisch [www.tubedata.info].pdf (34 kB)
Datenblatt 27 Tung-Sol [www.tubedata.info].pdf (113 kB)
Pruefkarte 27 27S 127 227 327 427 2270 DE1 FR503 N27 VT-29 56 56AS 56S 156 VT-56 256 356 456 27HM 247M - Funke W19 Roehrenpruefer.pdf (150 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
