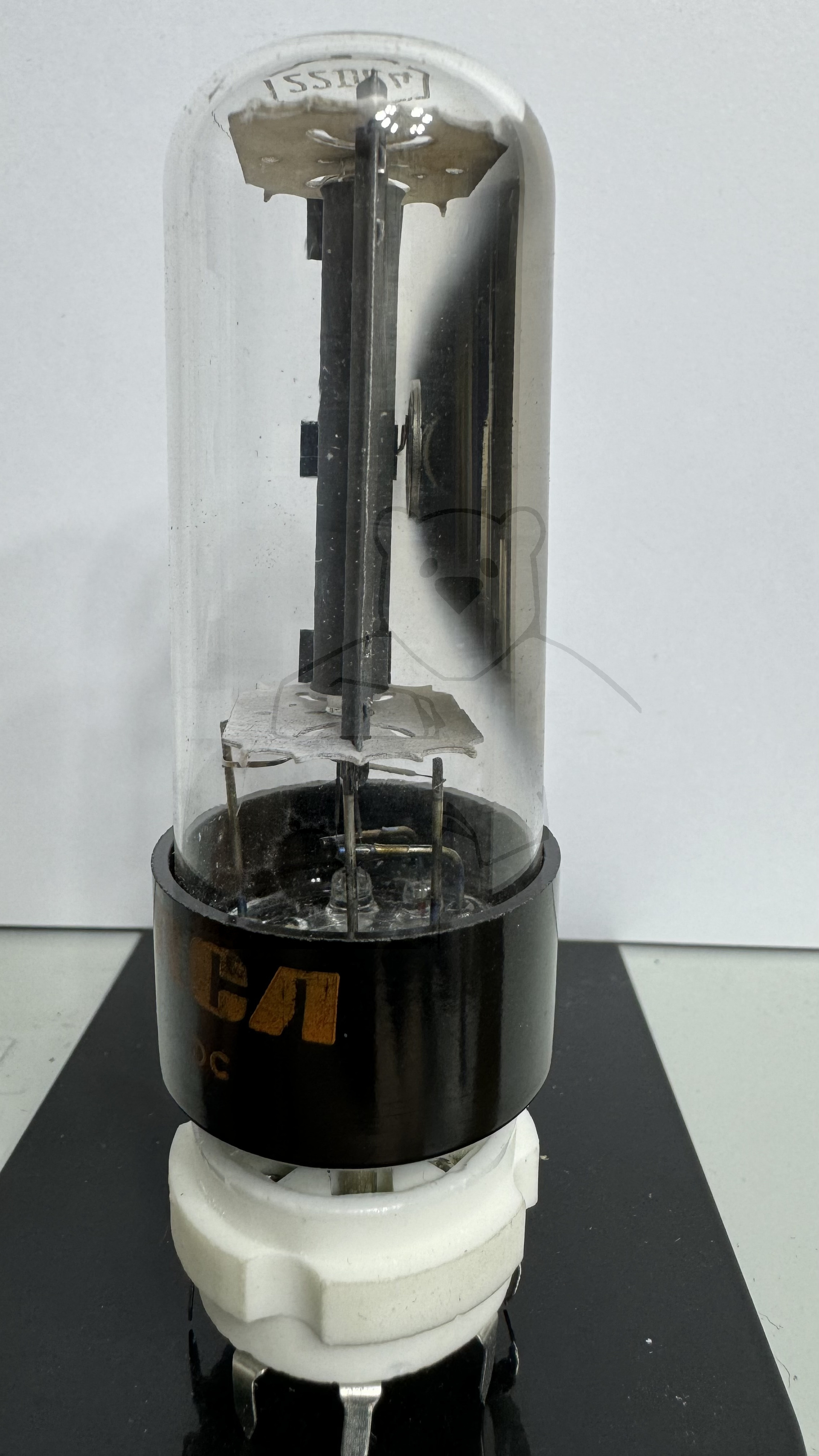

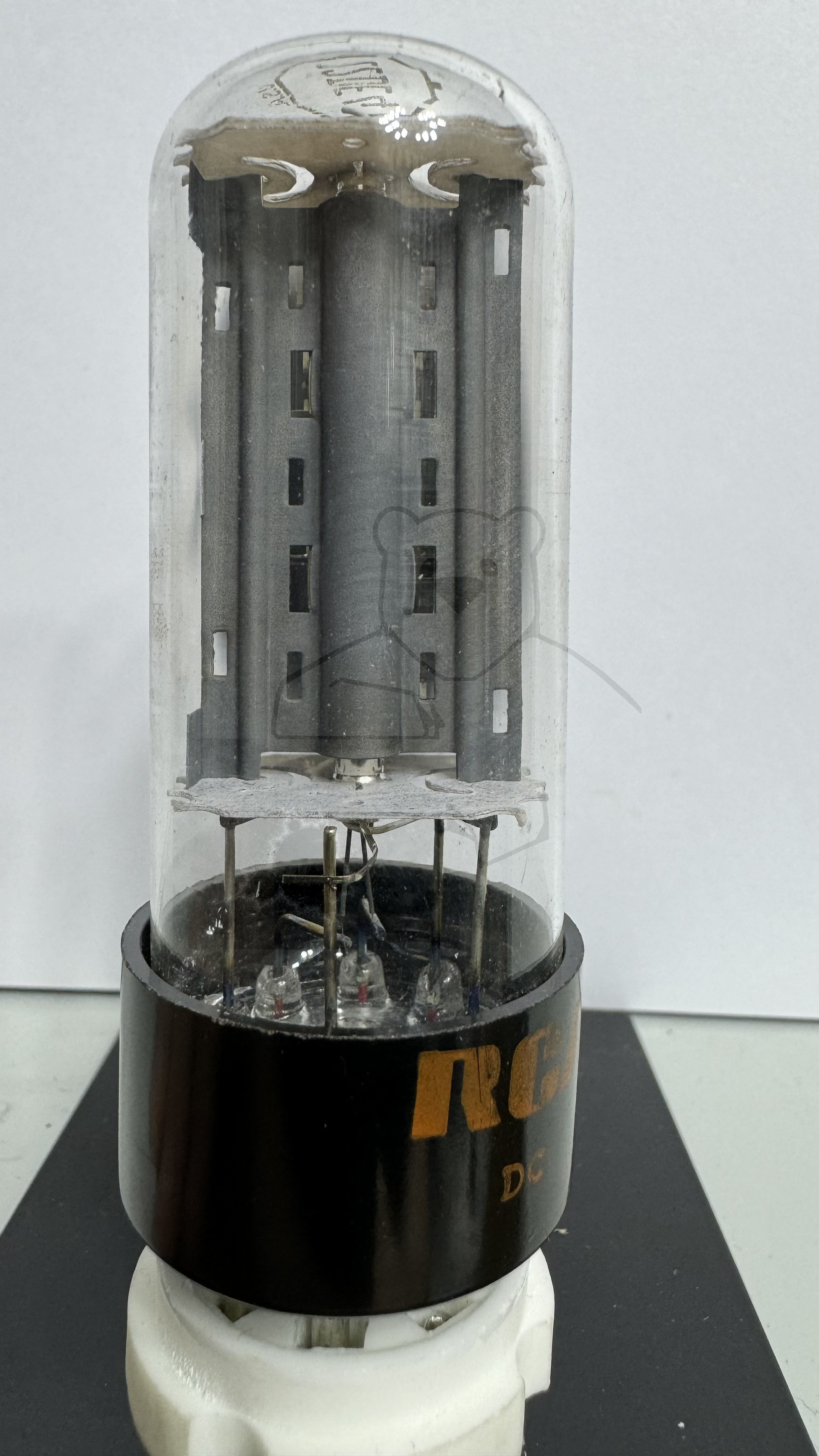

Daten und Bilder der Röhre: 22DE4

🔎 Beschreibung der Röhre: 22DE4

Name	22DE4
Vergleichsname
Heizspannung (Volt)	22,4
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 06:48:15

🔎 Beschreibung der Systeme für die Röhre: 22DE4

	System 1
Kathode	3
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	7, 8
Abschirmung	1
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

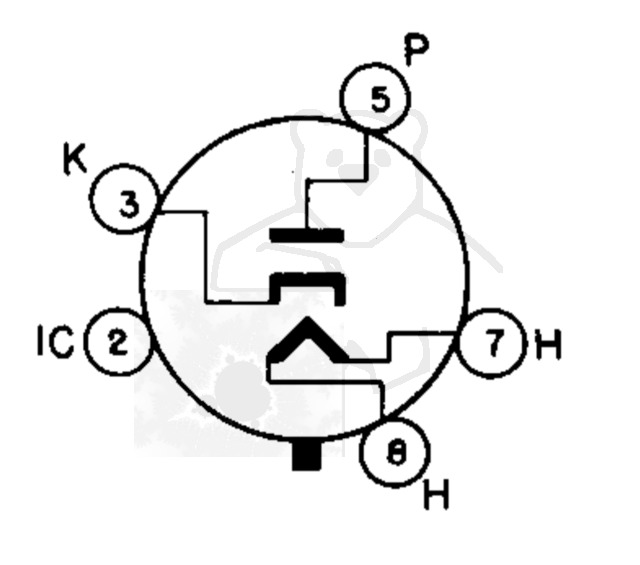

🔎 Sockelschaltung der 22DE4

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 22DE4
Datenblatt 22DE4 RCA.pdf (92 kB)
Datenblatt 22DE4 Tung-Sol [www.tubedata.info].pdf (81 kB)
