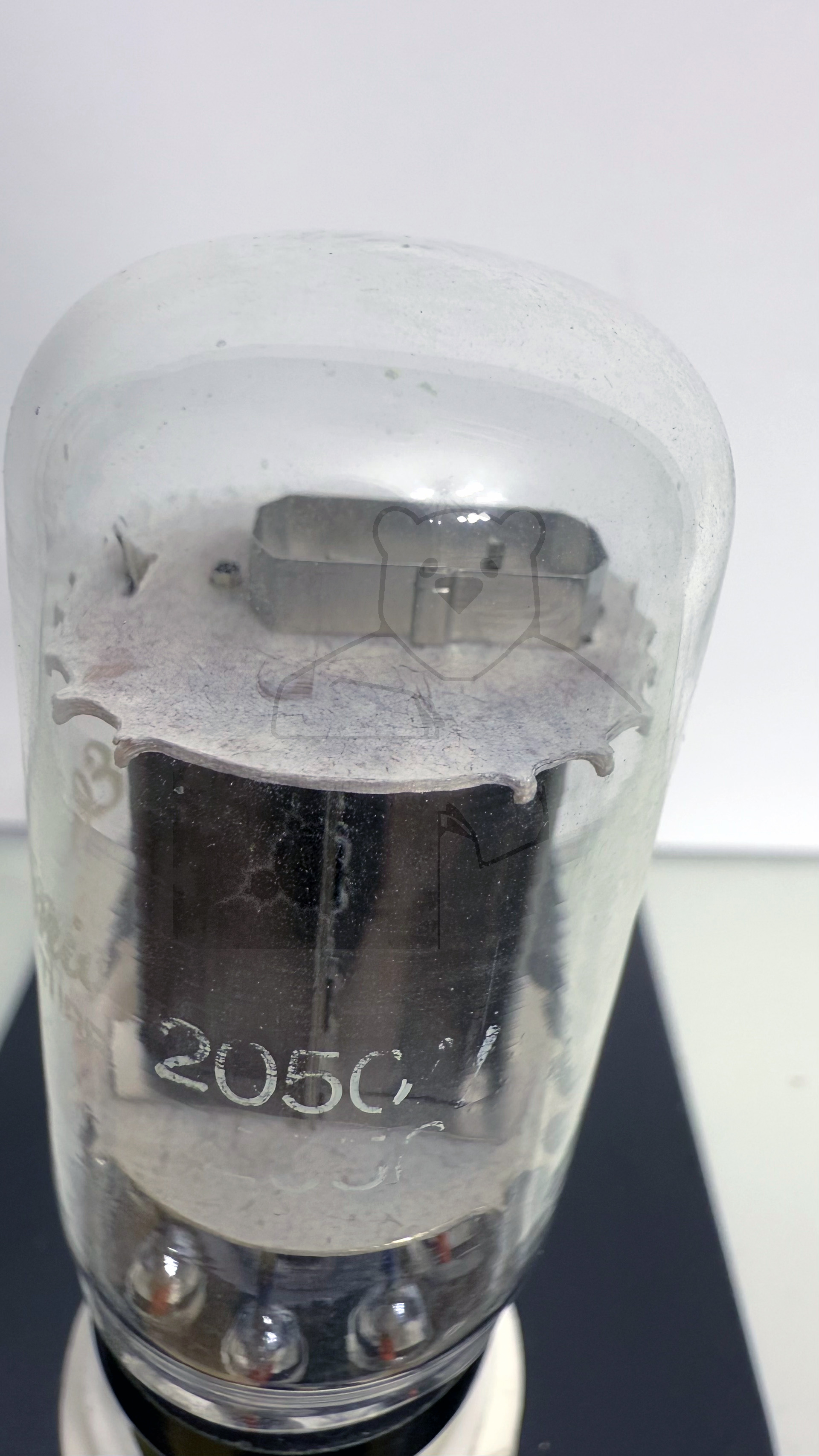

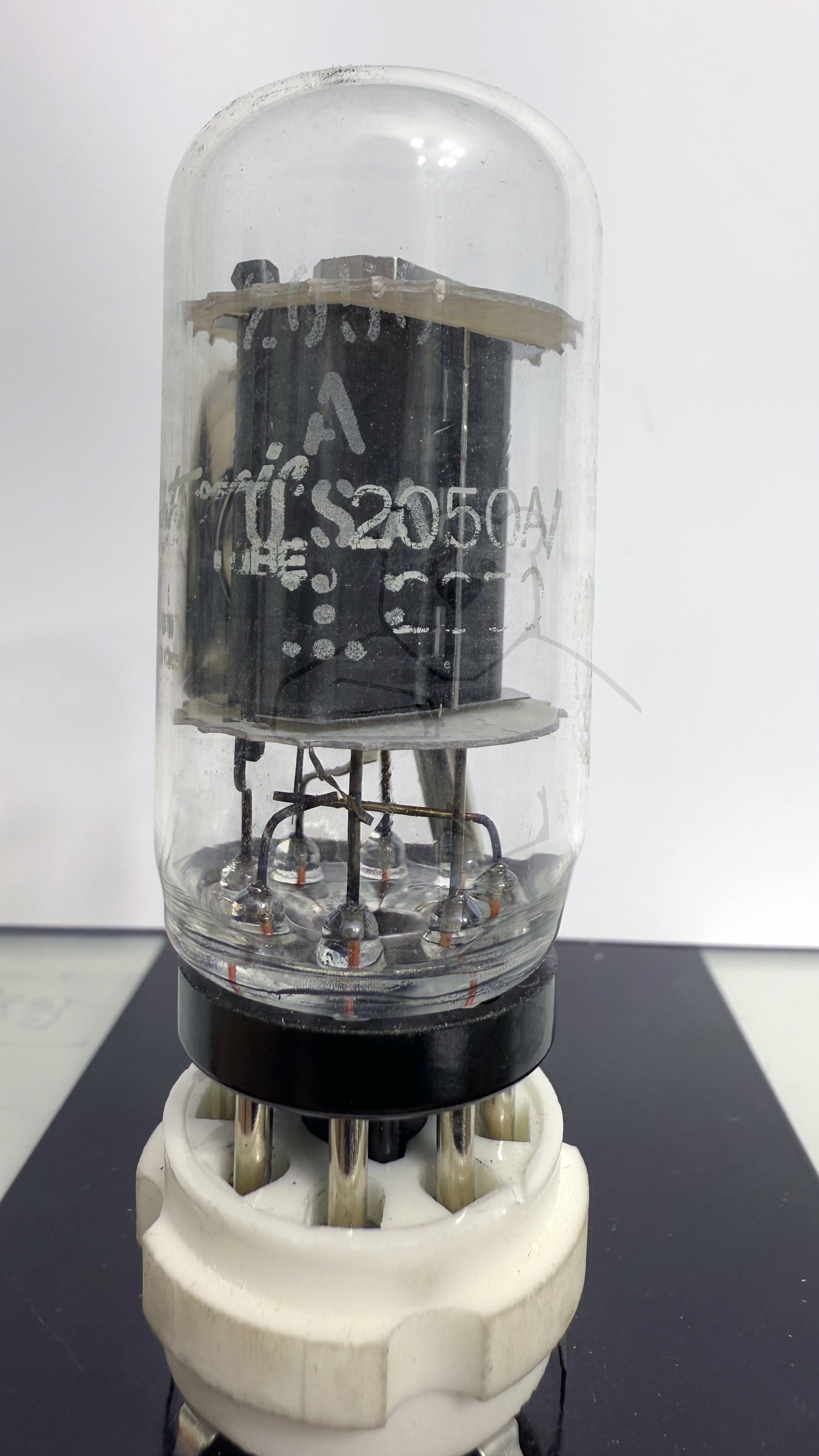

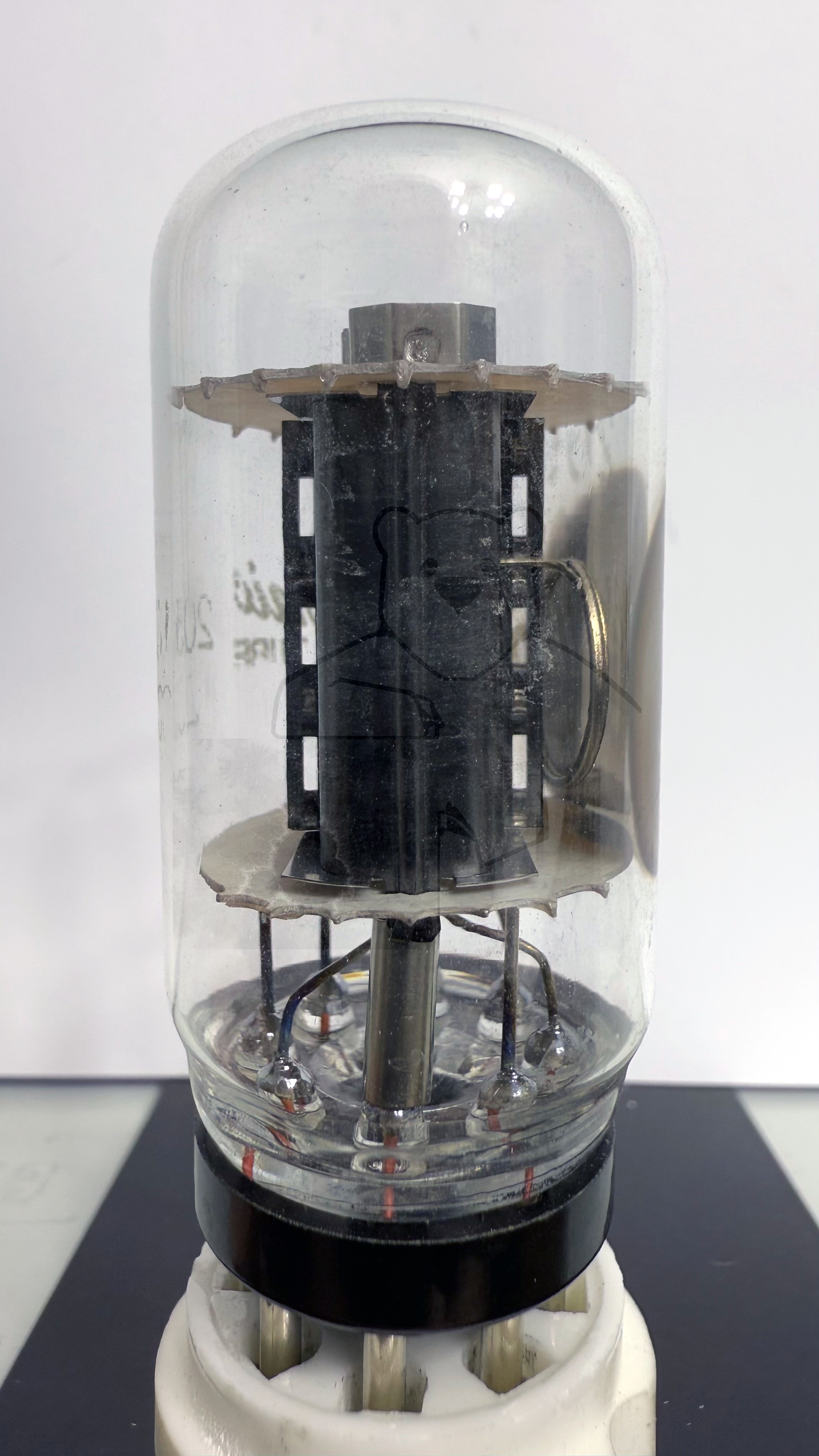

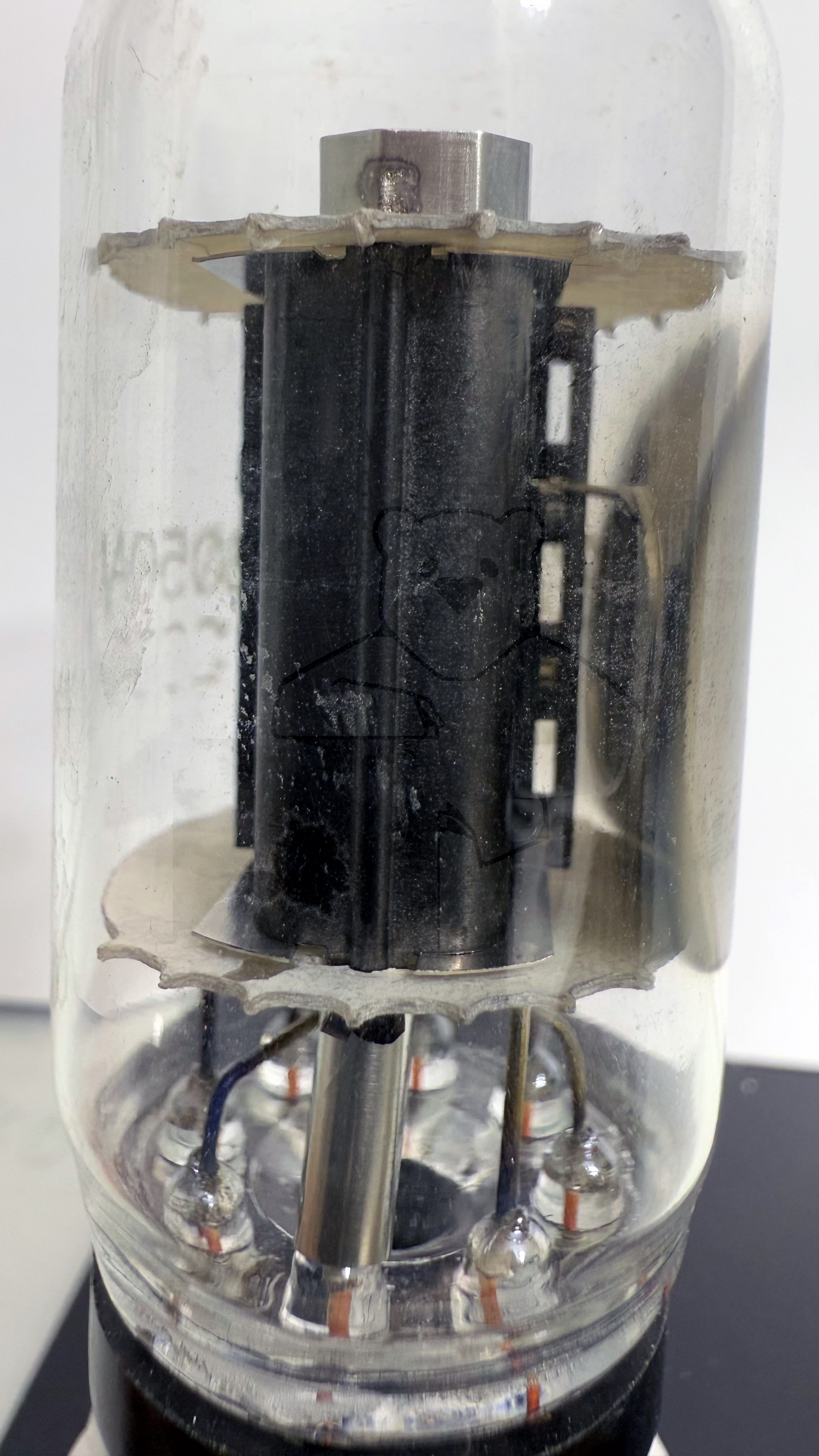

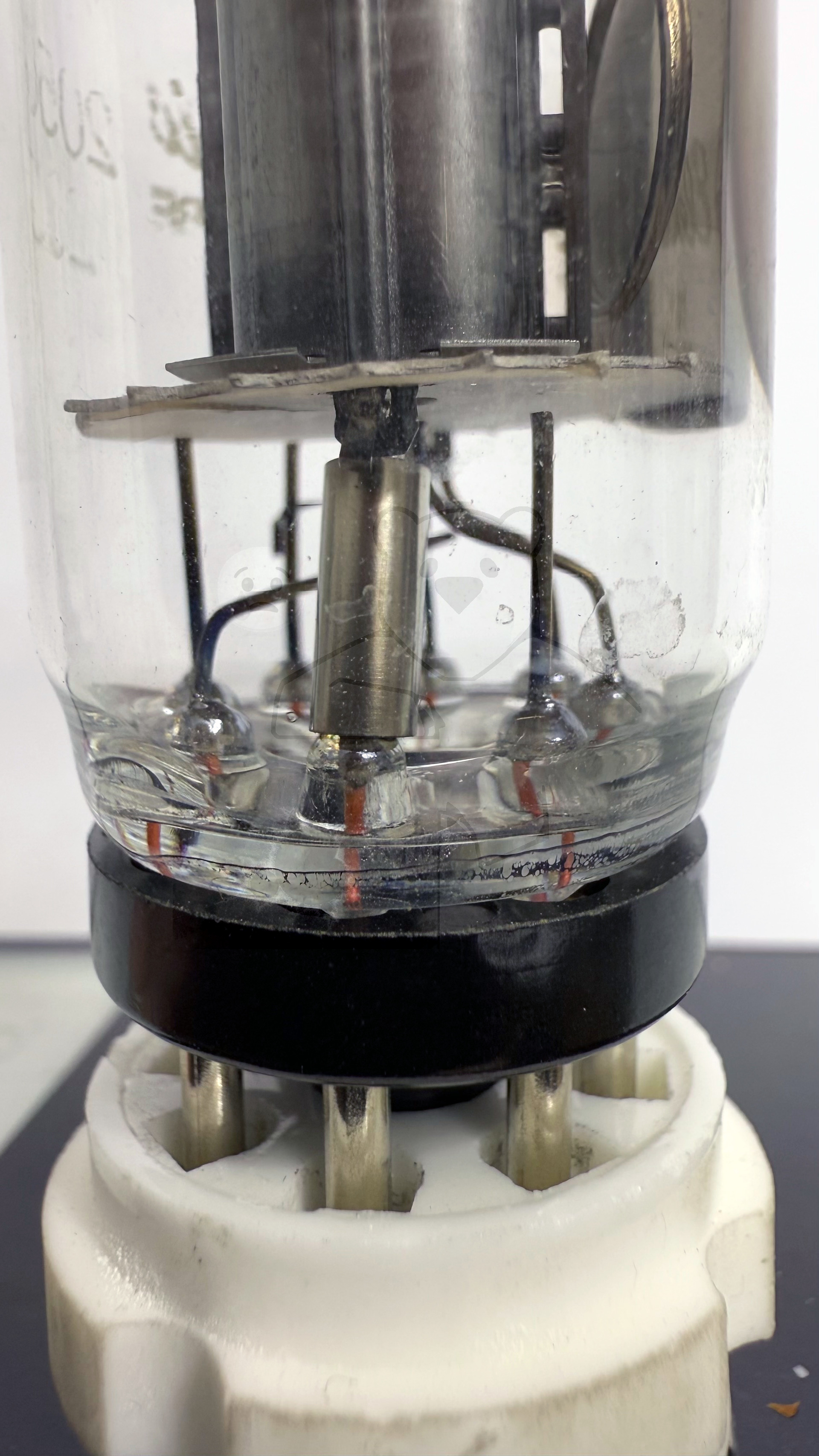

Daten und Bilder der Röhre: 2050A

🔎 Beschreibung der Röhre: 2050A

Name	2050A
Vergleichsname	→ 2050 → 2050F BR-105050 BR105050 CV2565 G4S5 GL2050 VT-245
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt

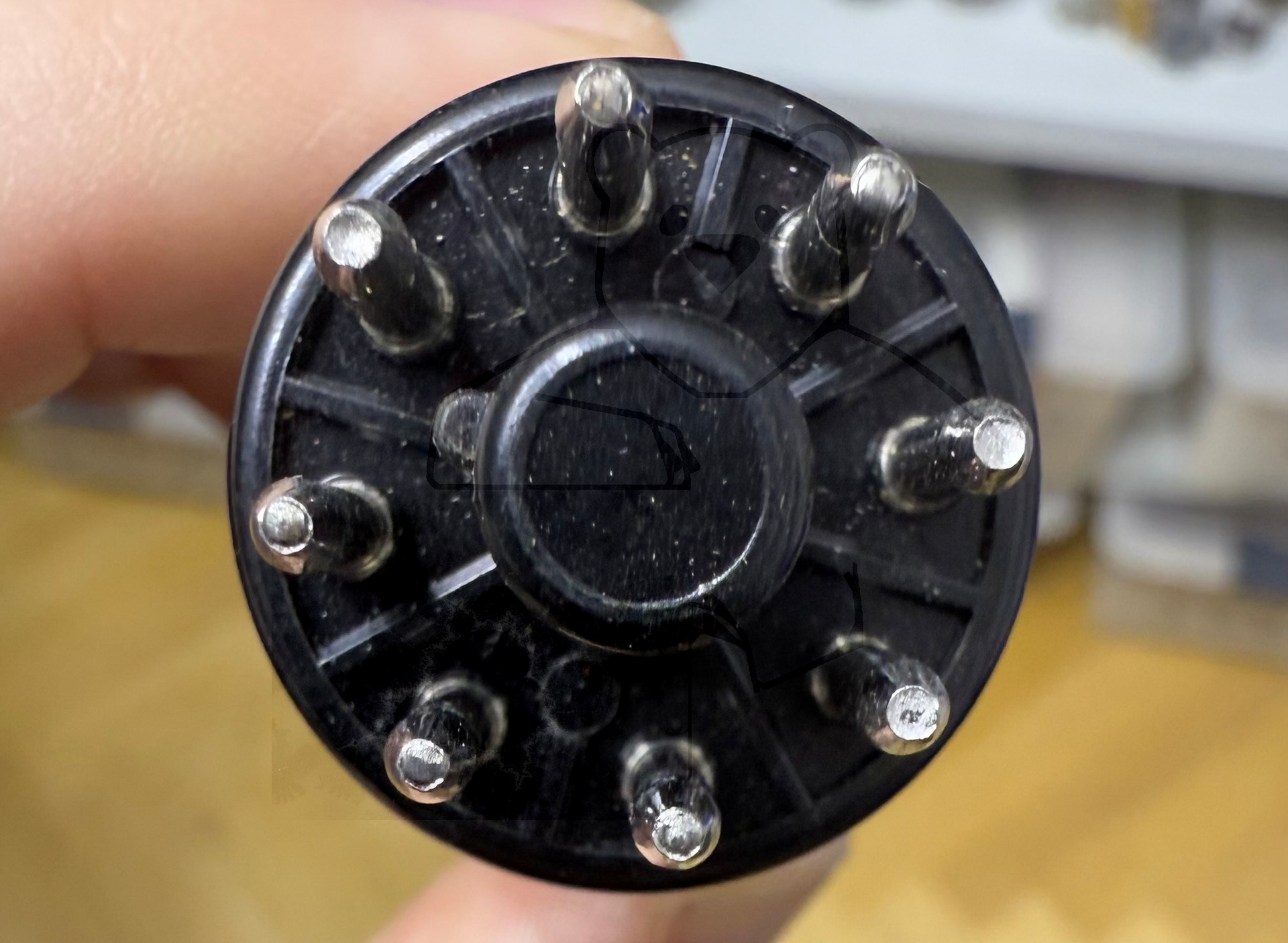

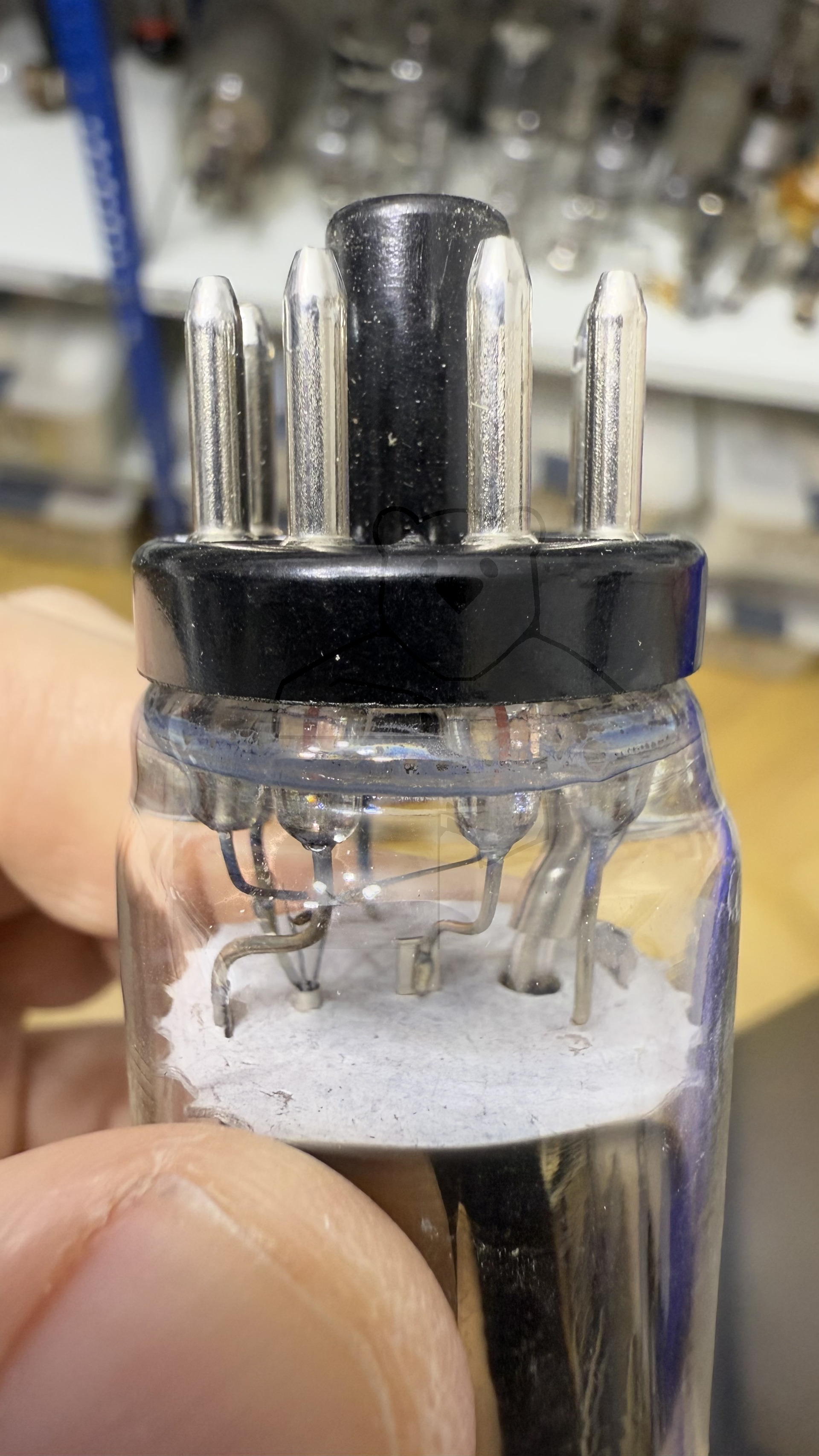

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	20.06.2017 18:08:51

🔎 Beschreibung der Systeme für die Röhre: 2050A

	System 1
Kathode	8
Gitter 1	5
Gitter 2	6
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Thyratron, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

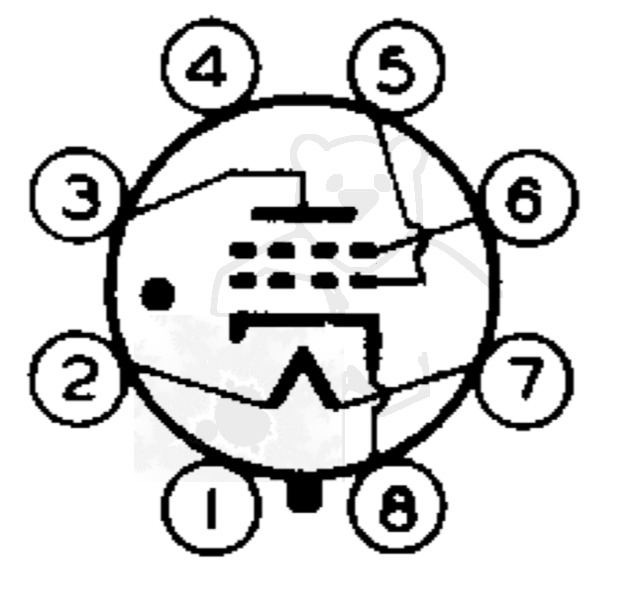

🔎 Sockelschaltung der 2050A

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 2050A
Datenblatt 2050 2050A RCA [www.tubedata.info].pdf (813 kB)
Datenblatt 2050 RCA.pdf (228 kB)
Datenblatt 2050 Tung-Sol.pdf (197 kB)
Datenblatt 2050A RCA [www.tubedata.info].pdf (276 kB)
Datenblatt 2050F Mazda [www.tubedata.info].pdf (672 kB)
Datenblatt 2050W Tung-Sol [www.tubedata.info].pdf (210 kB)
Pruefkarte 2050 - Neuberger RPM370 Roehrenmessgeraet.pdf (223 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
