đ Beschreibung der Röhre: 12SF7
| Name | 12SF7 |
| Vergleichsname | CV921 |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (AmpĂšre) | 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 03.06.2018 05:15:10 |
đ Beschreibung der Systeme fĂŒr die Röhre: 12SF7
| System 1 | System 2 | |
| Kathode | 3 | 3 |
| Gitter 1 | 2 | |
| Gitter 2 | 4 | |
| Gitter 3 | 3 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 5 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 7, 8 | 7, 8 |
| Abschirmung | 1 | 1 |
| Funktion | â Demodulator |
â Niederfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

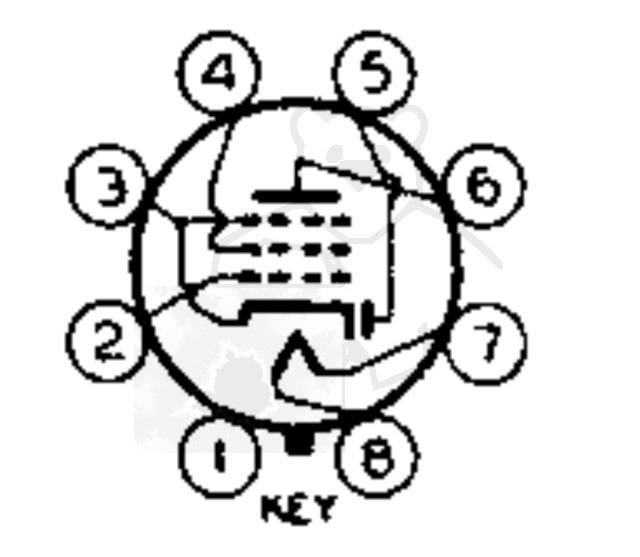

đ Sockelschaltung der 12SF7
Bildquelle: RCA Datenblatt
đ DatenblĂ€tter zur Röhre: 12SF7
Datenblatt 12SF7 Tung-Sol [www.tubedata.info].pdf (130 kB)
Pruefkarte 12SF7 - Karte 1 - Funke W19 Roehrenpruefer.pdf (137 kB)
Pruefkarte 12SF7 - Karte 2 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte 12SF7 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (258 kB)
Pruefkarte 12SF7 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (178 kB)
Datenblatt 6SF7 RCA [www.tubedata.info].pdf (191 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 12SF7

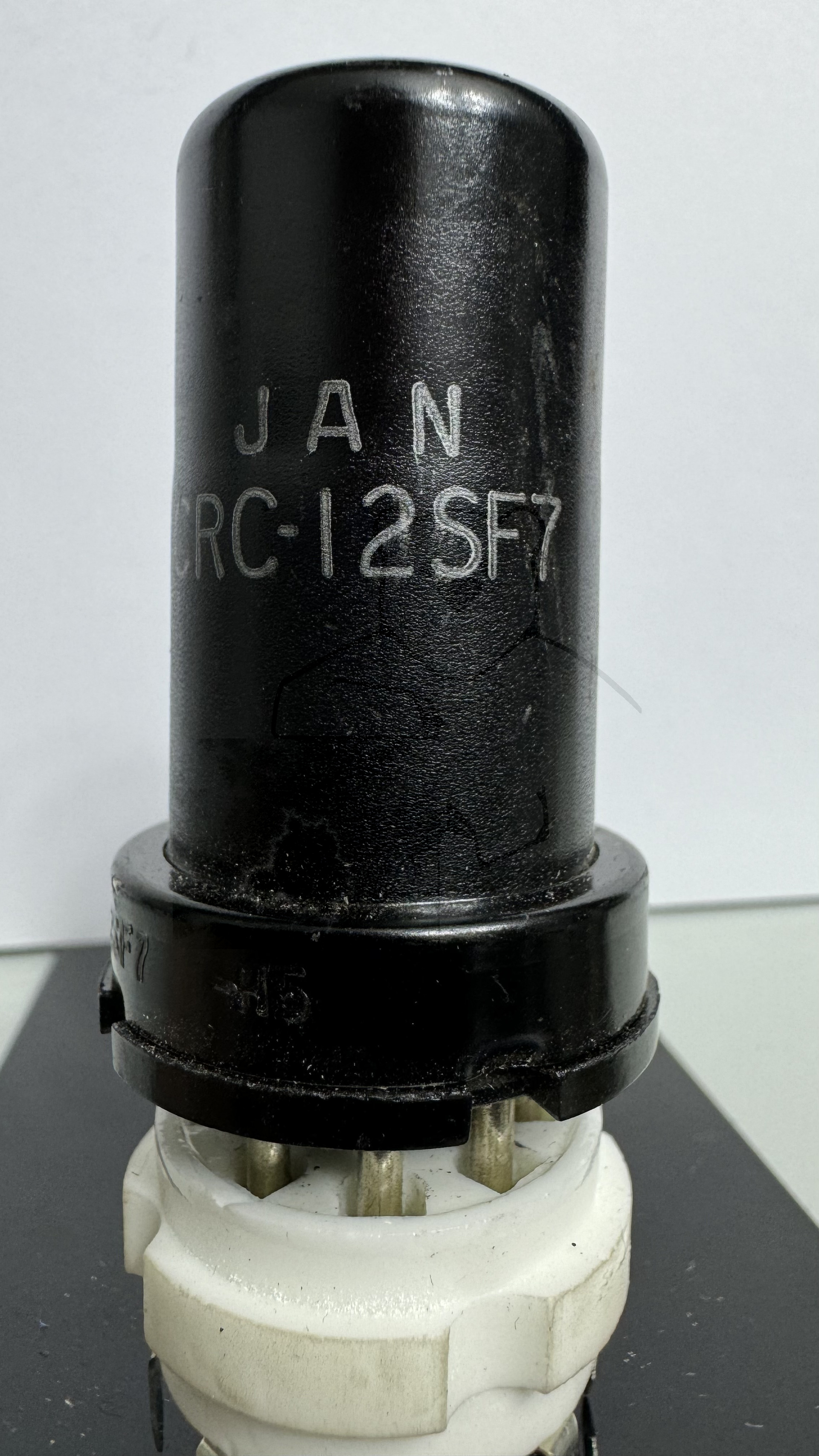

Röhre 12SF7 #6110 Bild 1

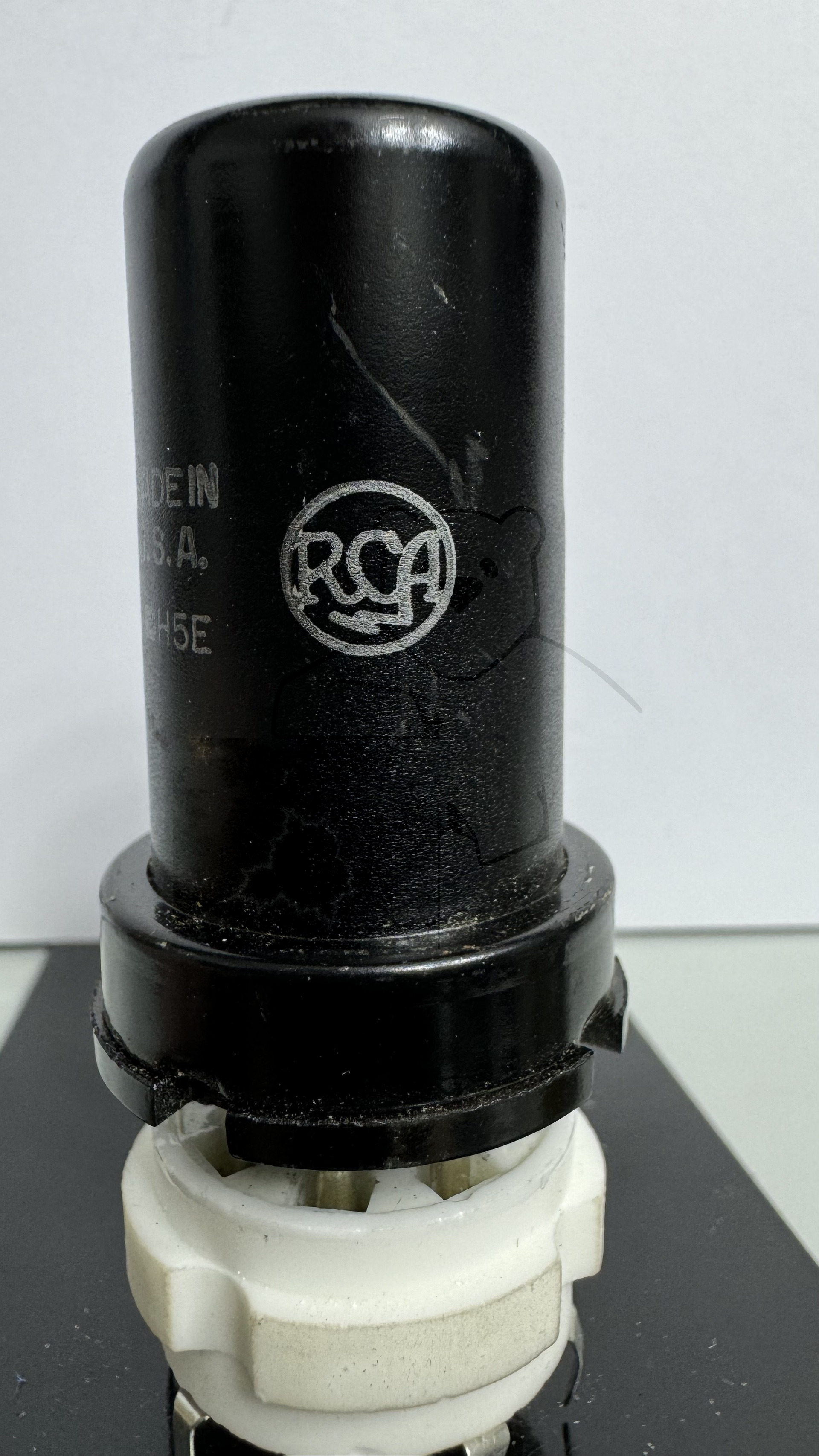

Röhre 12SF7 #6110 Bild 2

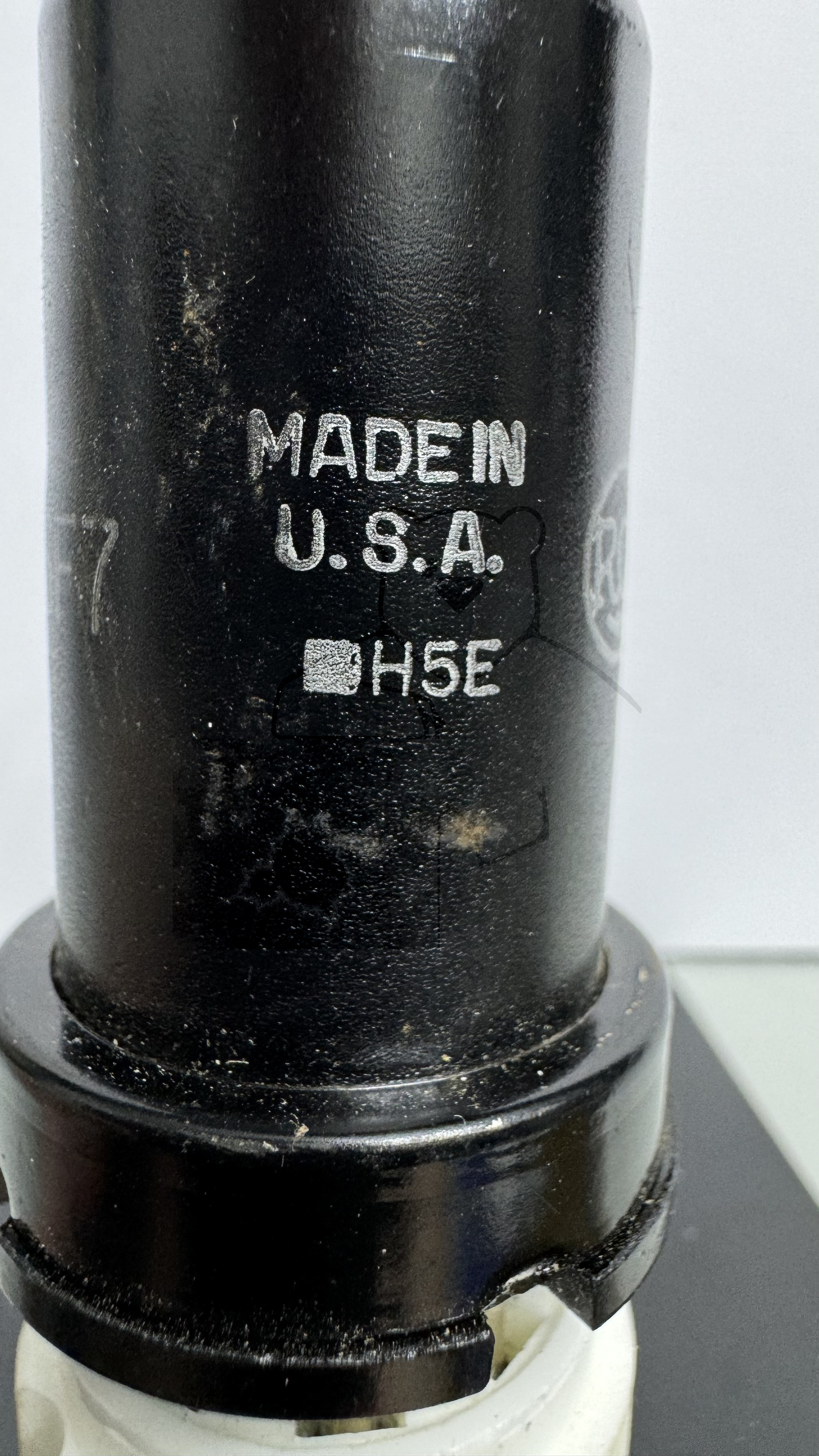

Röhre 12SF7 #6110 Bild 3
đ Alle Röhren vom Typ 12SF7 in der Sammlung
- â 12SF7 Inventar: 06110 Hersteller: â RCA
