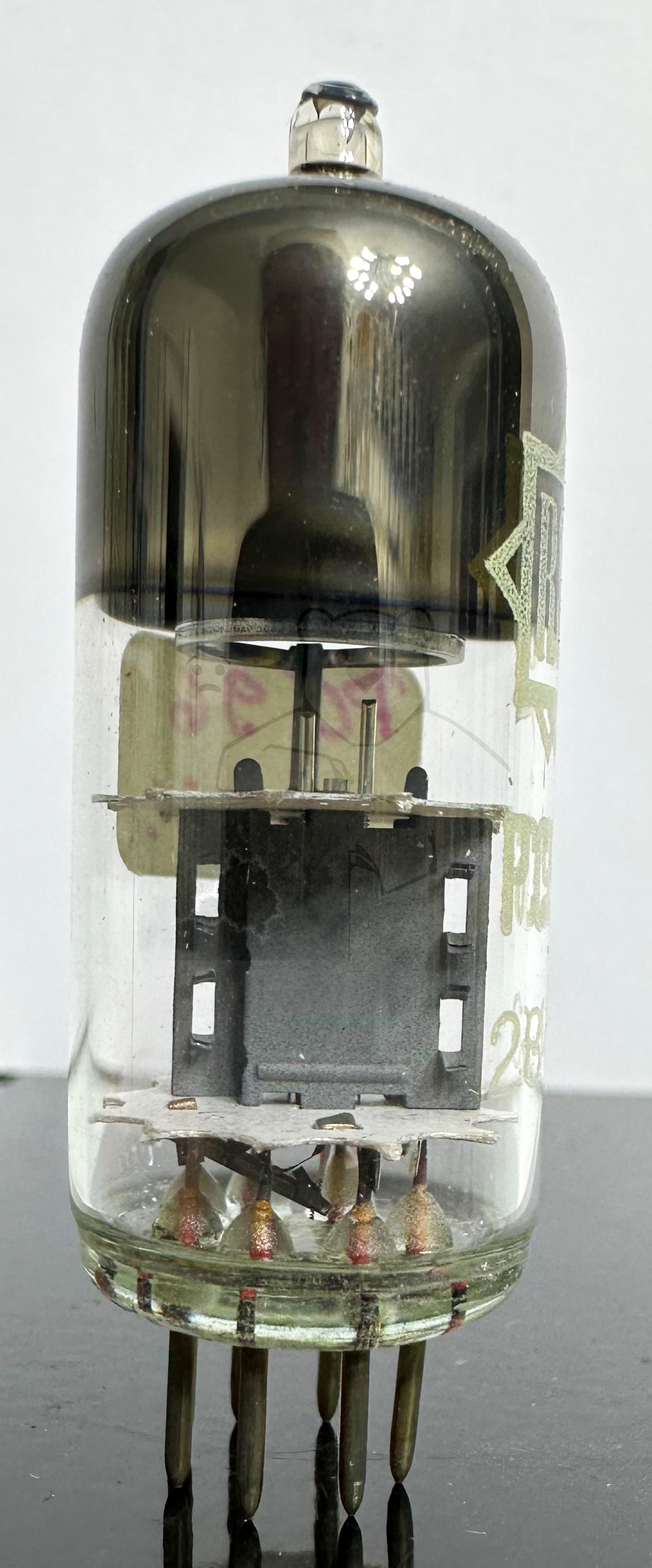

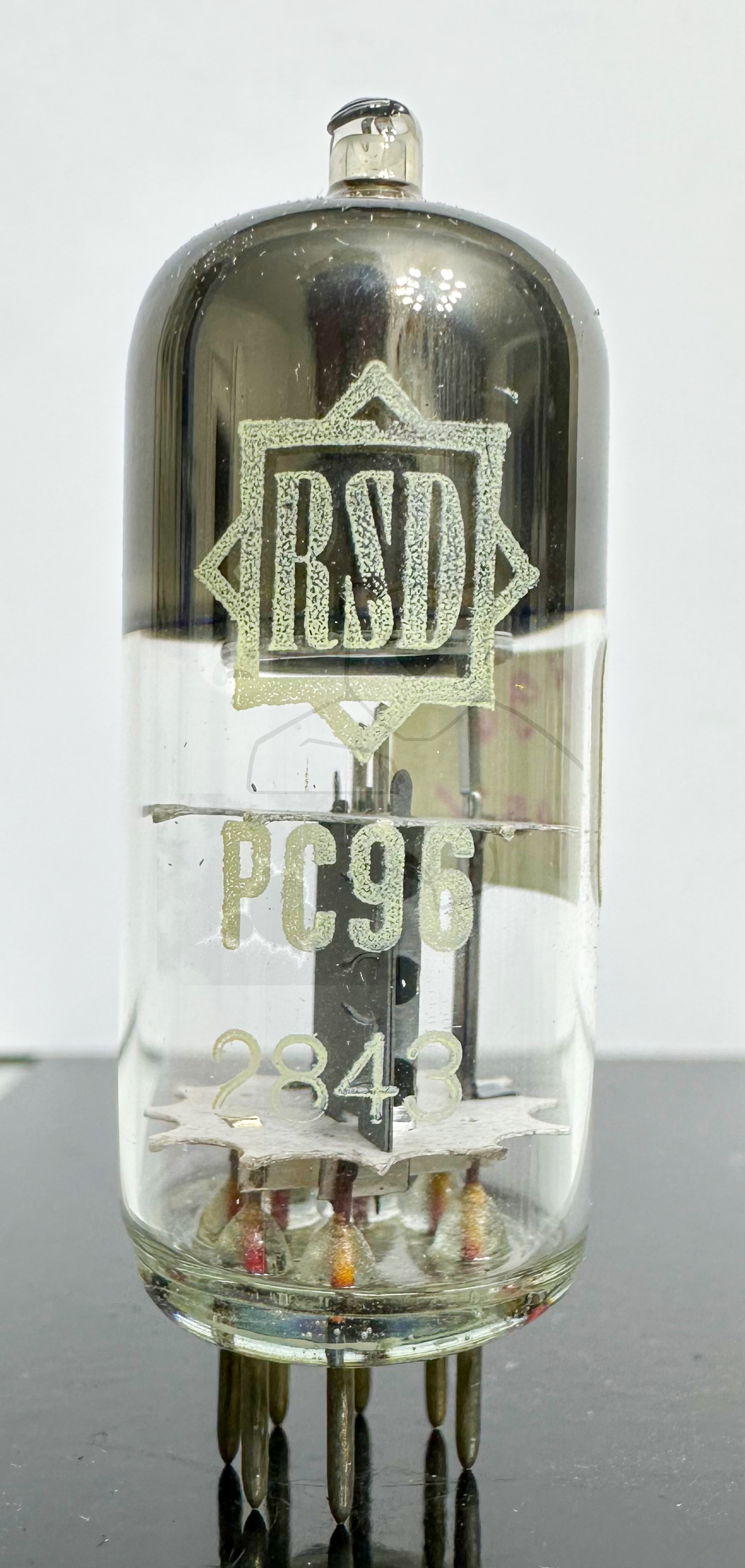

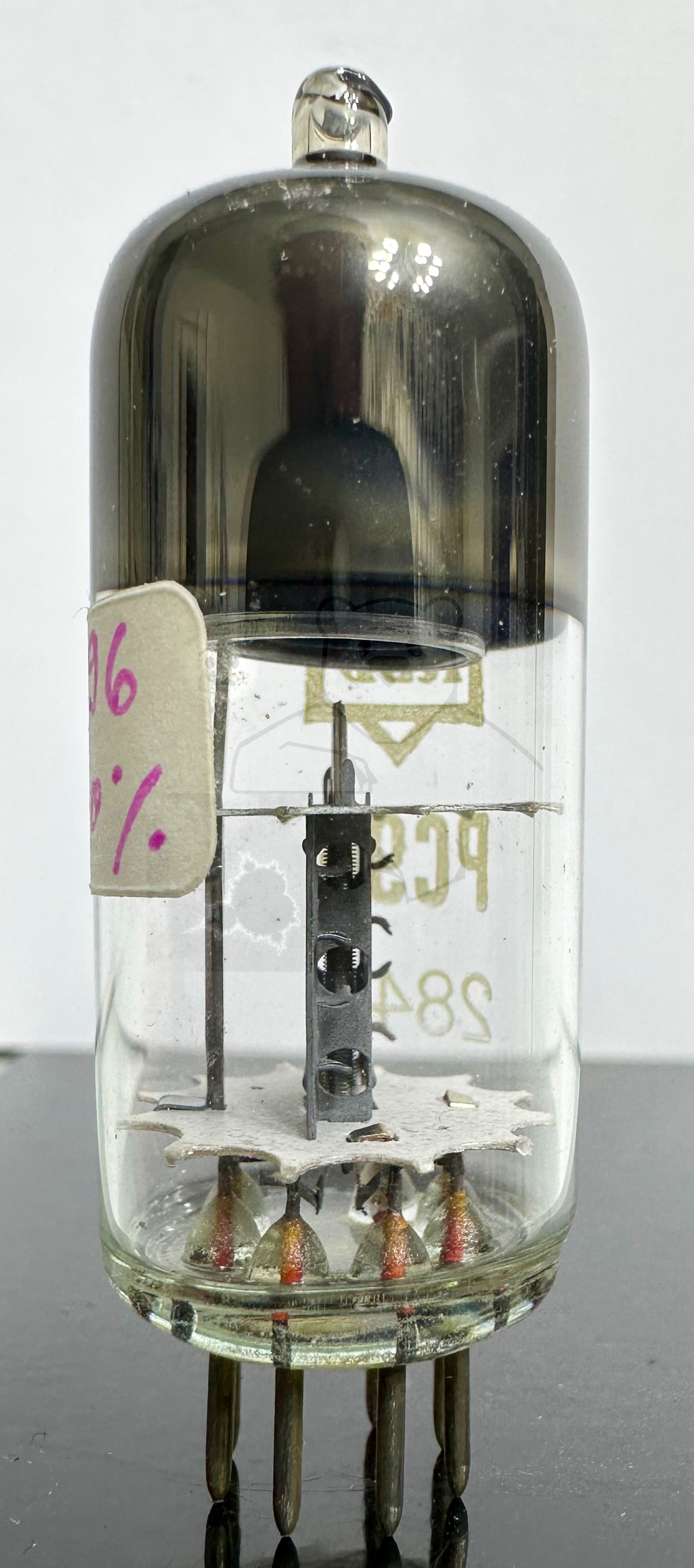

Daten und Bilder der Röhre: PC96

🔎 Beschreibung der Röhre: PC96 Inventarnummer: 08490

Name	→ PC96
Vergleichsname
Hersteller	→ RSD
Heizspannung (Volt)	3,8
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	2843
Ätz- Produktionscode
Serien Nummer

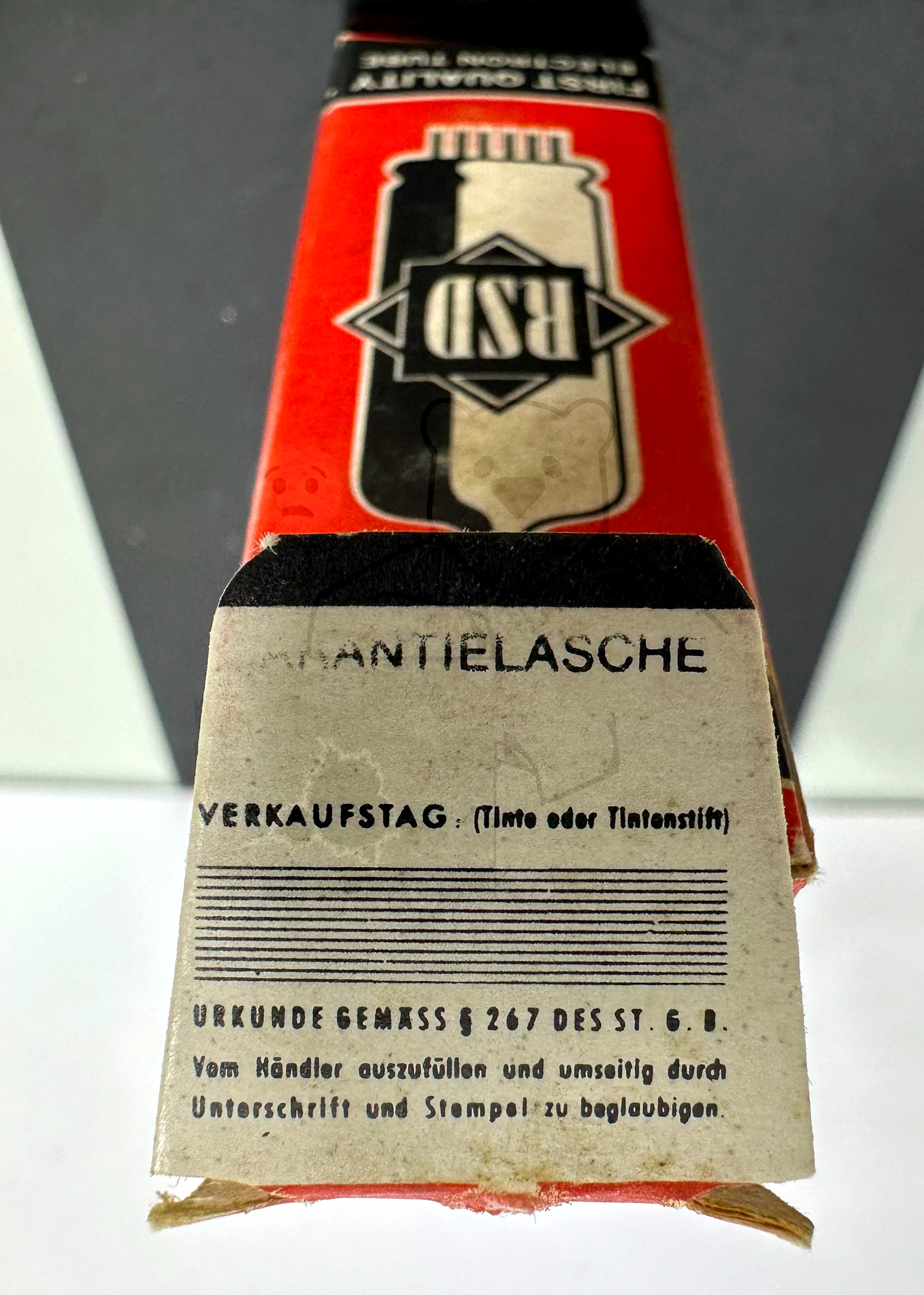

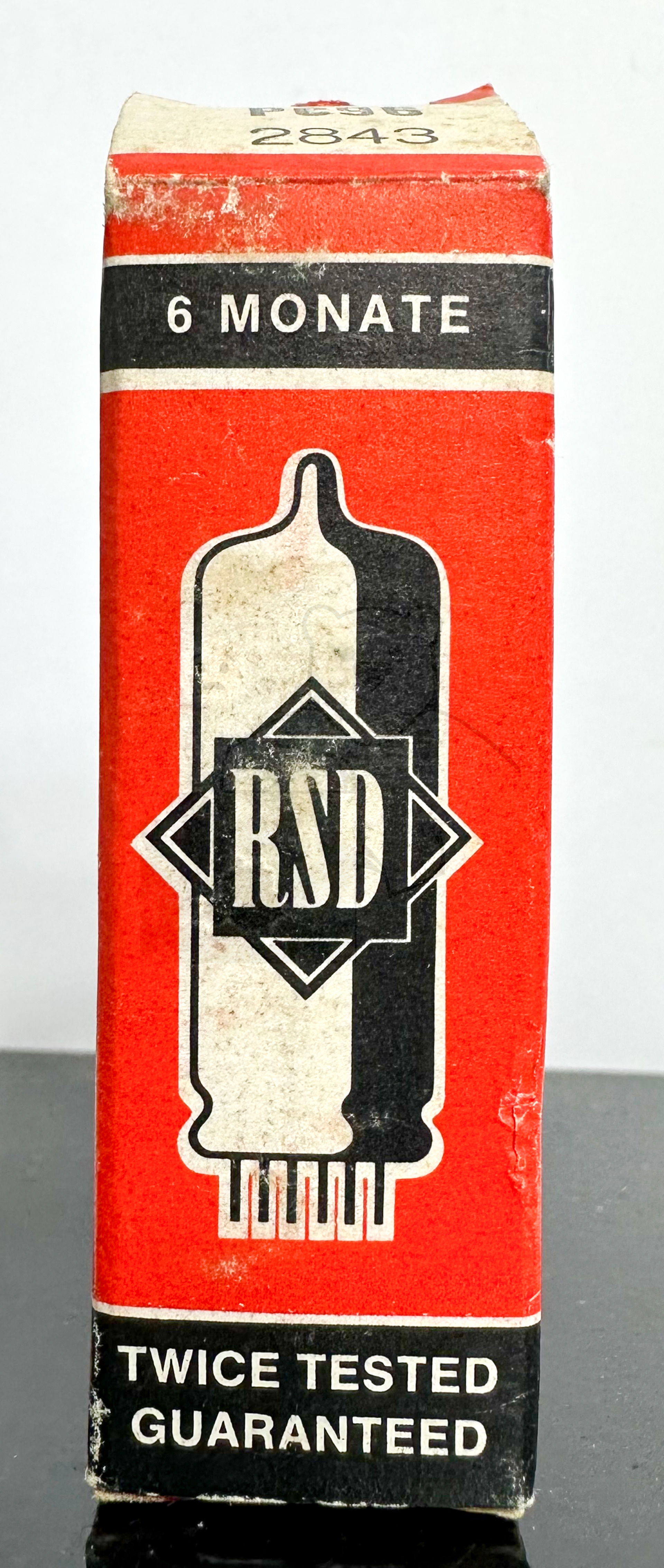

Verpackung	Originalverpackung
Getestet	100%
Hoheitszeichen
Letzte Änderung
Lager	S98b

🔎 Beschreibung der Systeme für die Röhre: PC96

	System 1
Kathode	2, 5
Gitter 1	1, 6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der PC96

Bildquelle: Röhren Taschen Tabelle, 14. Auflage, Franzis Verlag

🔎 Datenblätter zur Röhre: PC96
Pruefkarte PC96 - Neuberger RPM370 Roehrenmessgeraet.pdf (87 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
