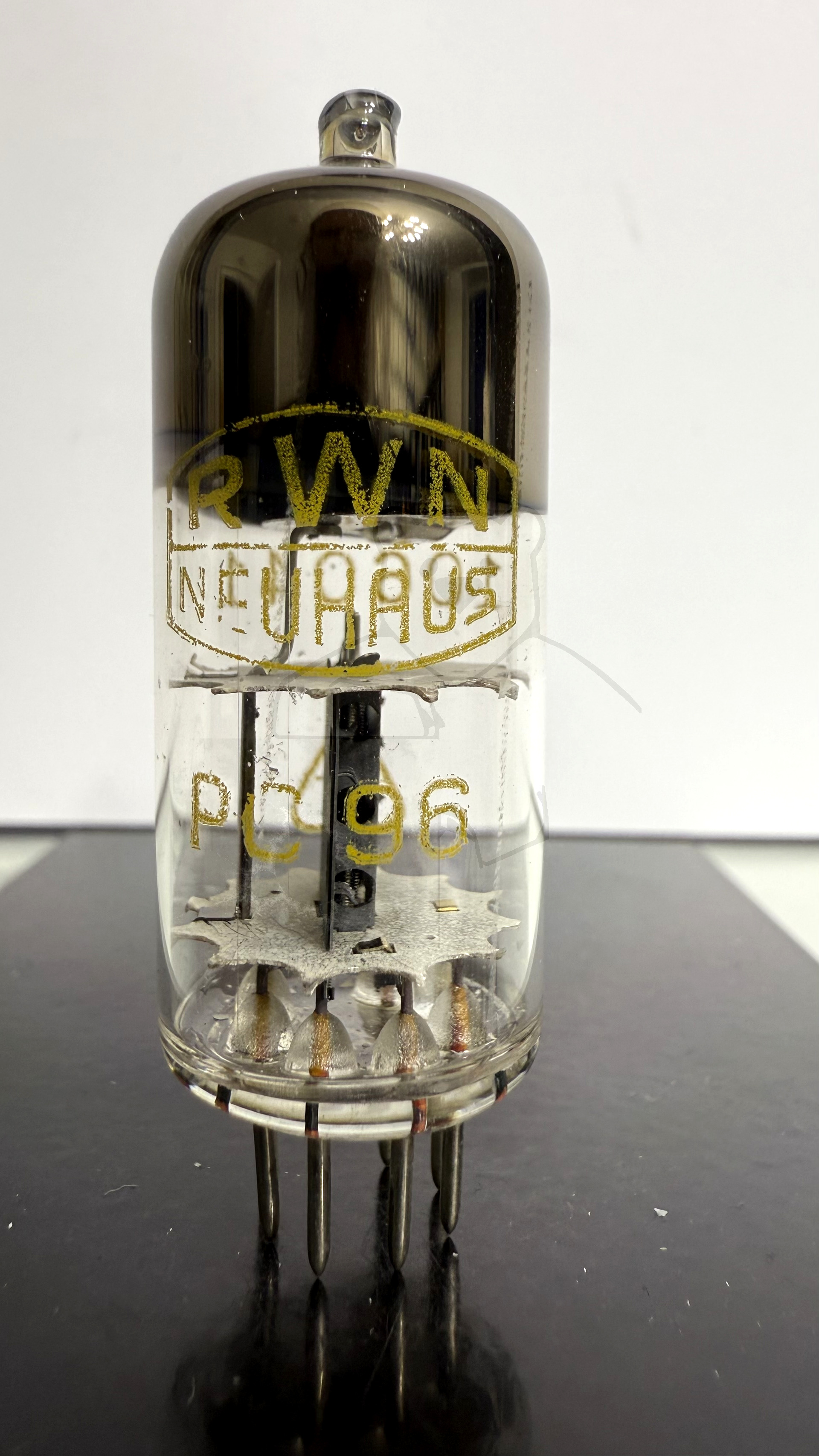

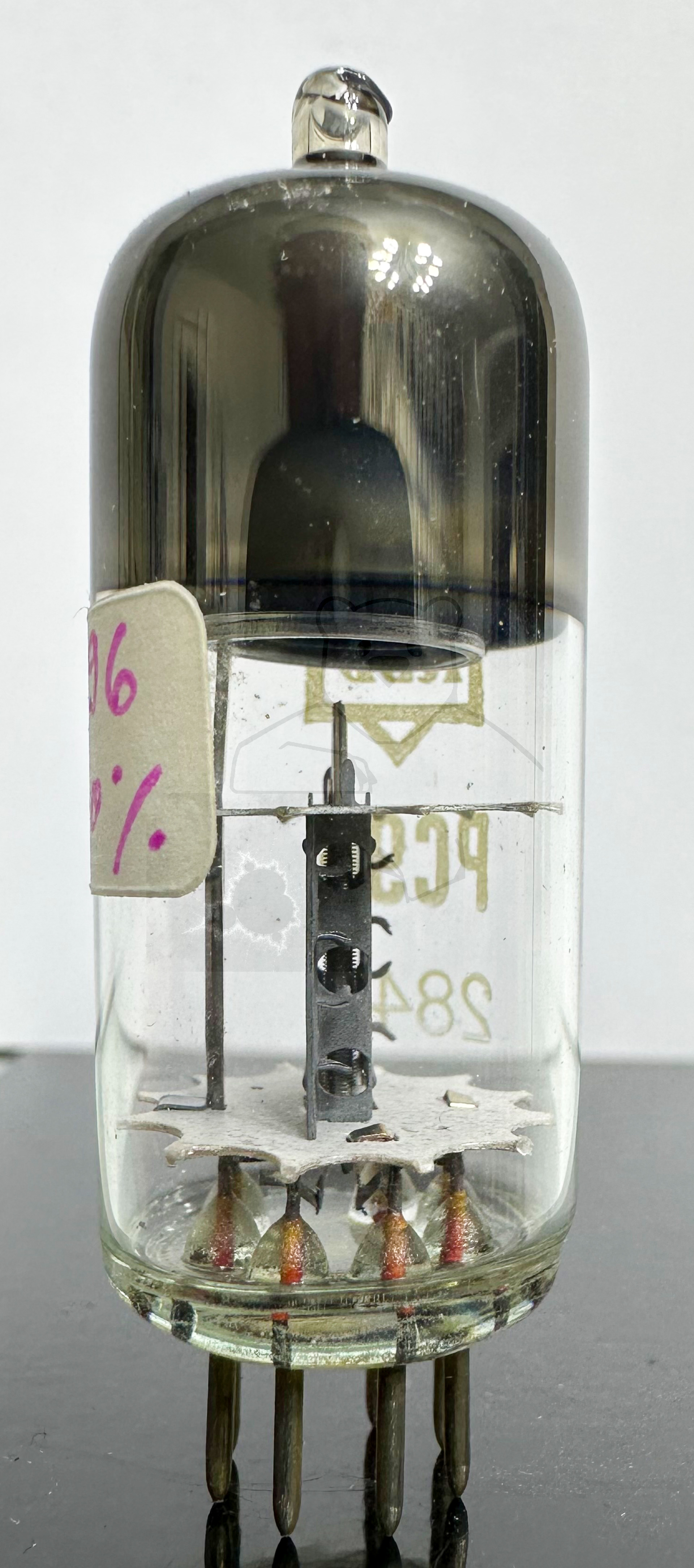

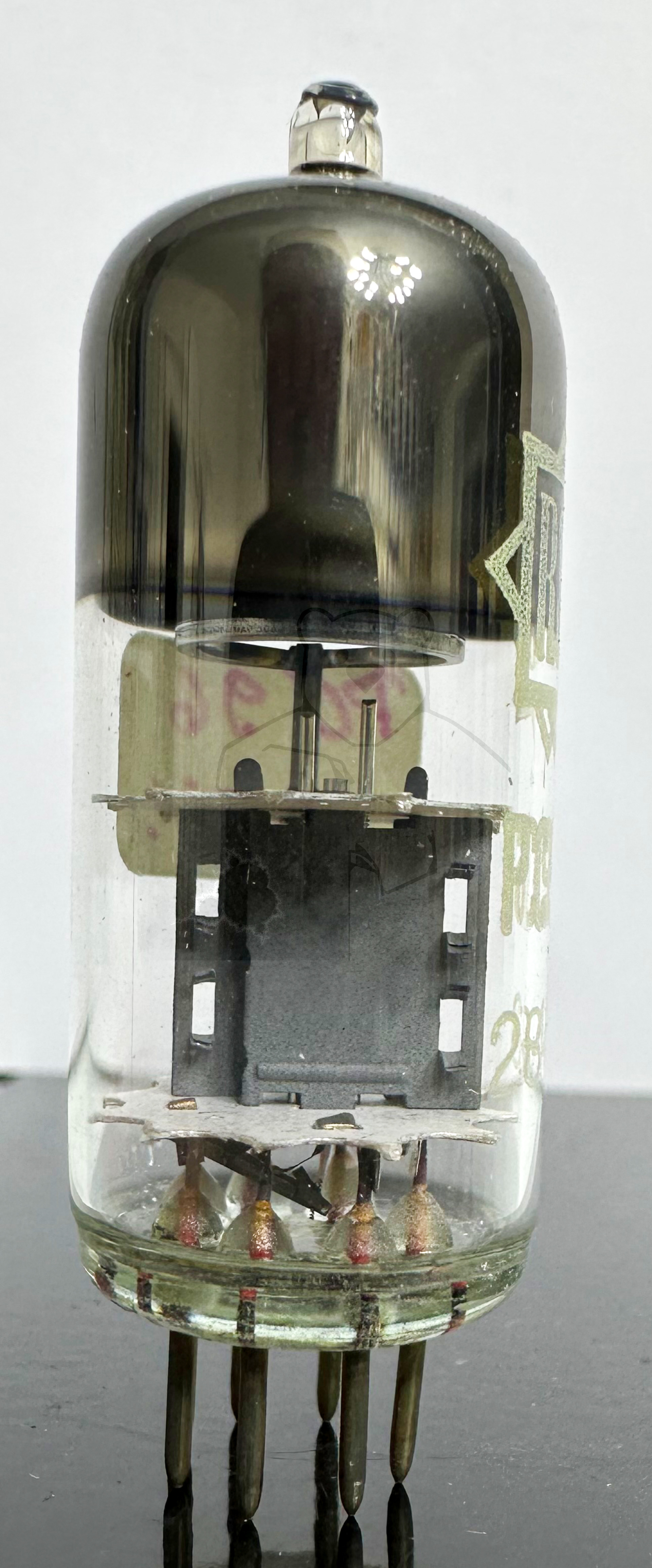

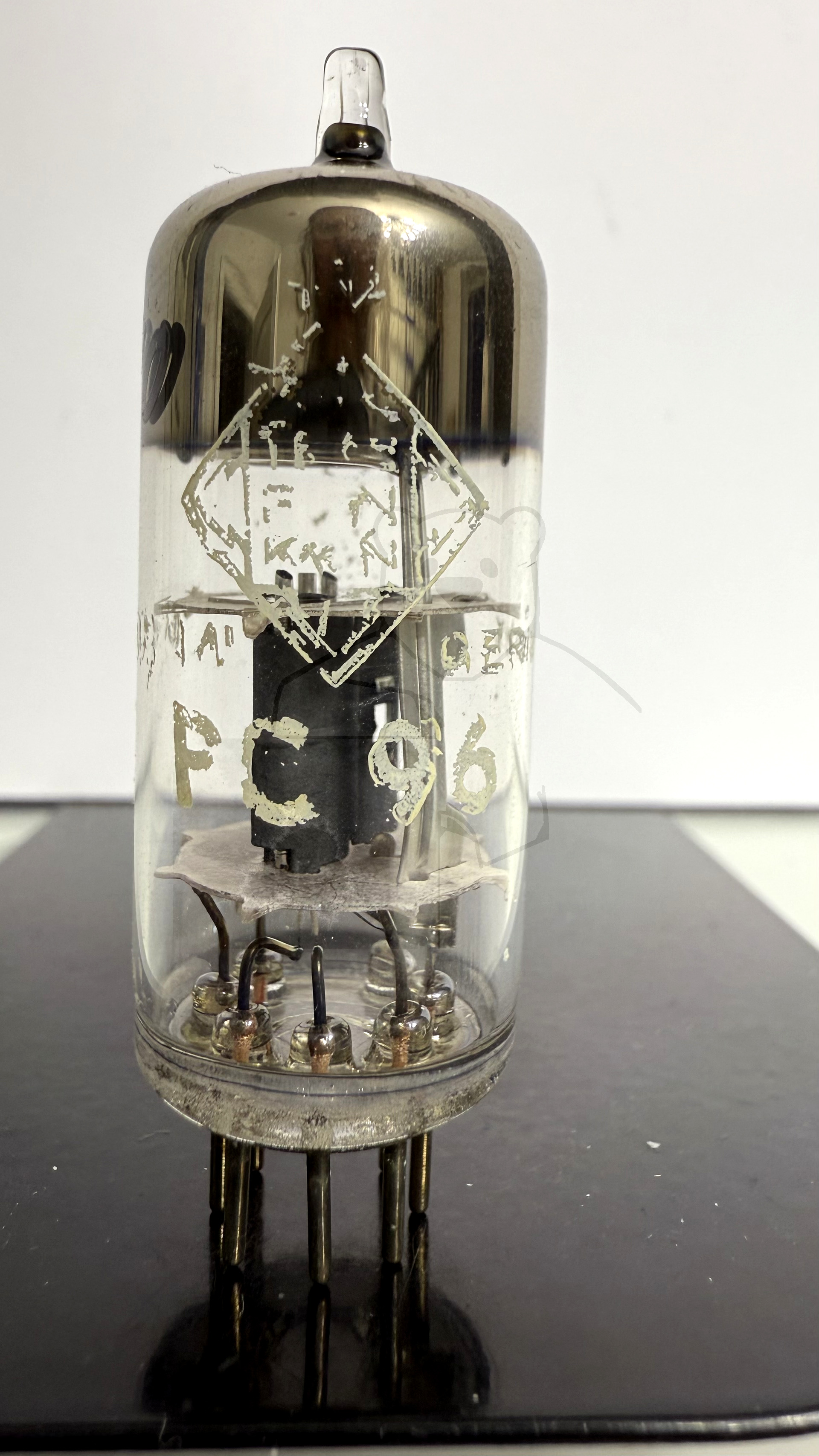

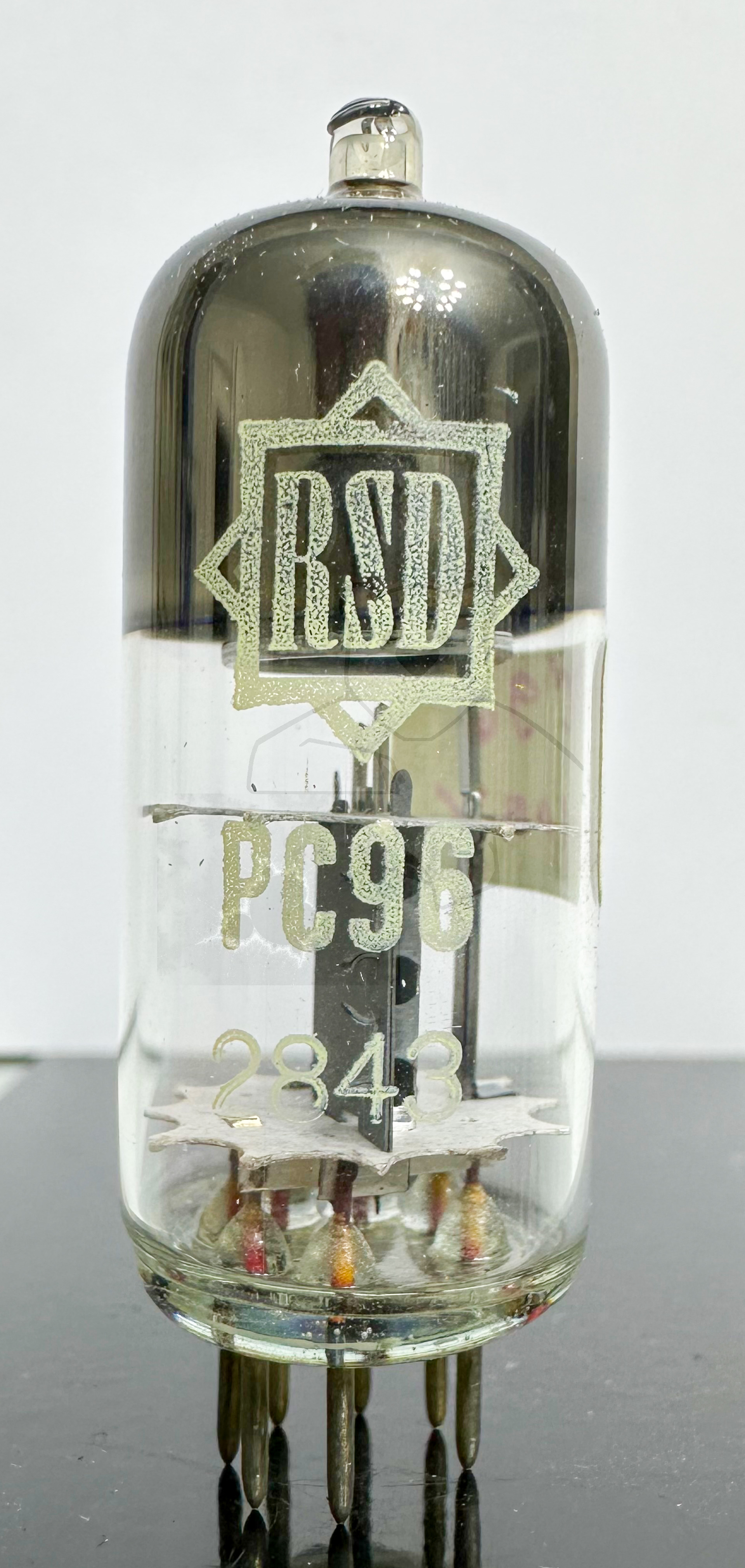

Daten und Bilder der Röhre: PC96

🔎 Beschreibung der Röhre: PC96

Name	PC96
Vergleichsname
Heizspannung (Volt)	3,8
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2019 21:33:22

🔎 Beschreibung der Systeme für die Röhre: PC96

	System 1
Kathode	2, 5
Gitter 1	1, 6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

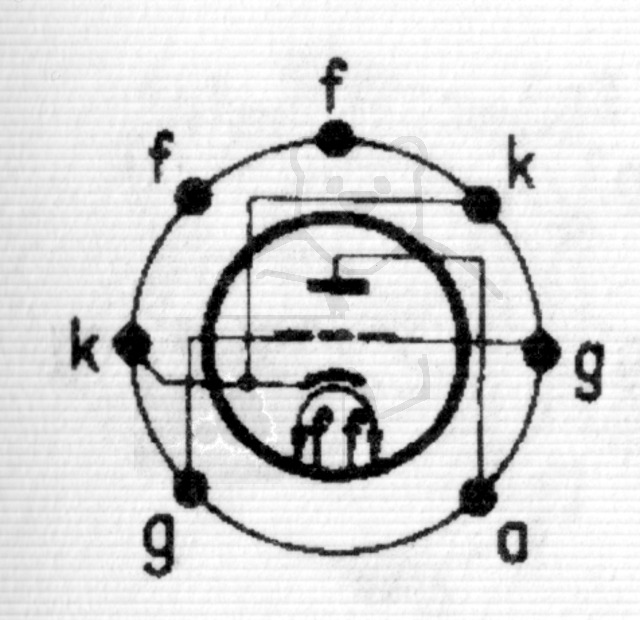

🔎 Sockelschaltung der PC96

Bildquelle: Röhren Taschen Tabelle, 14. Auflage, Franzis Verlag

🔎 Datenblätter zur Röhre: PC96
Pruefkarte PC96 - Neuberger RPM370 Roehrenmessgeraet.pdf (87 kB)
