đ Beschreibung der Röhre: 4675 Inventarnummer: 08424
| Name | â 4675 |
| Vergleichsname | |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 0,235 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Eichelroehre â Liste aller Röhren mit: Eichelroehre |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Industrieverpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S115 |
đ Beschreibung der Systeme fĂŒr die Röhre: 4675
| System 1 | |
| Kathode | k |
| Gitter 1 | g |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | a |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | f, f |
| Abschirmung | |
| Funktion | â Hochfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 4675
Bildquelle: Unbekanntes Datenblatt
đ DatenblĂ€tter zur Röhre: 4675
Datenblatt 4675.pdf (83 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 4675

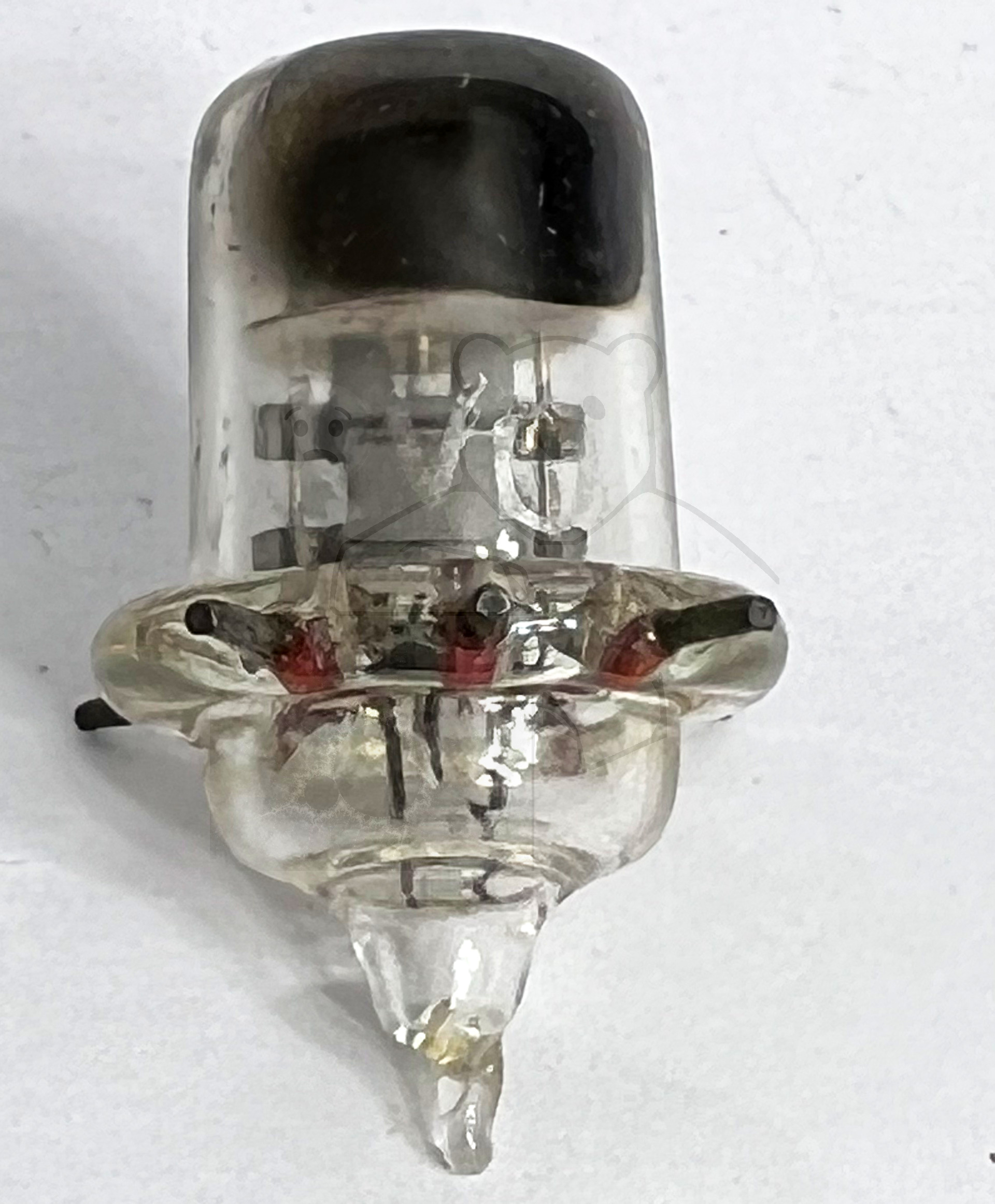

Röhre 4675 #8424 Bild 1

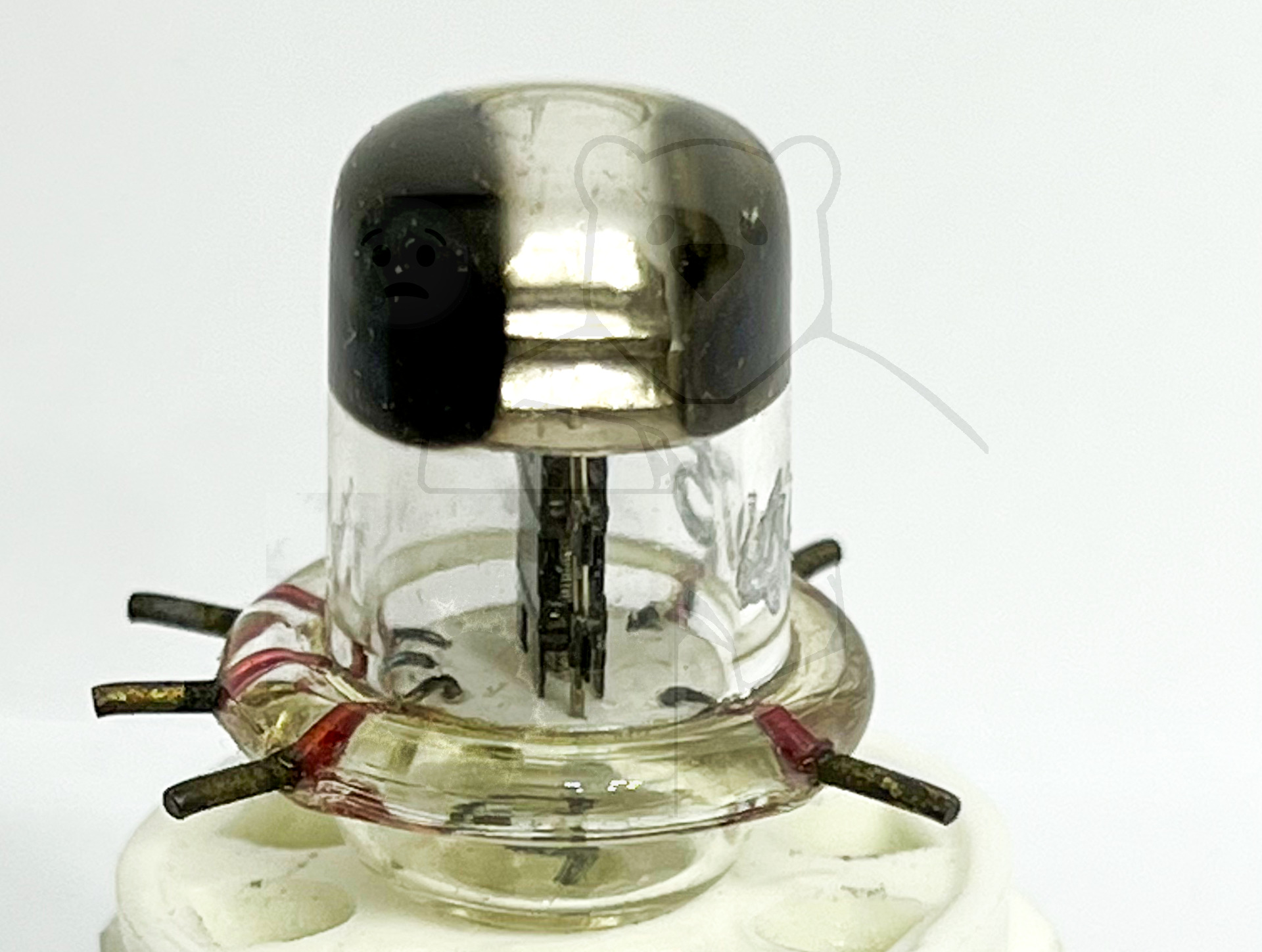

Röhre 4675 #8424 Bild 2

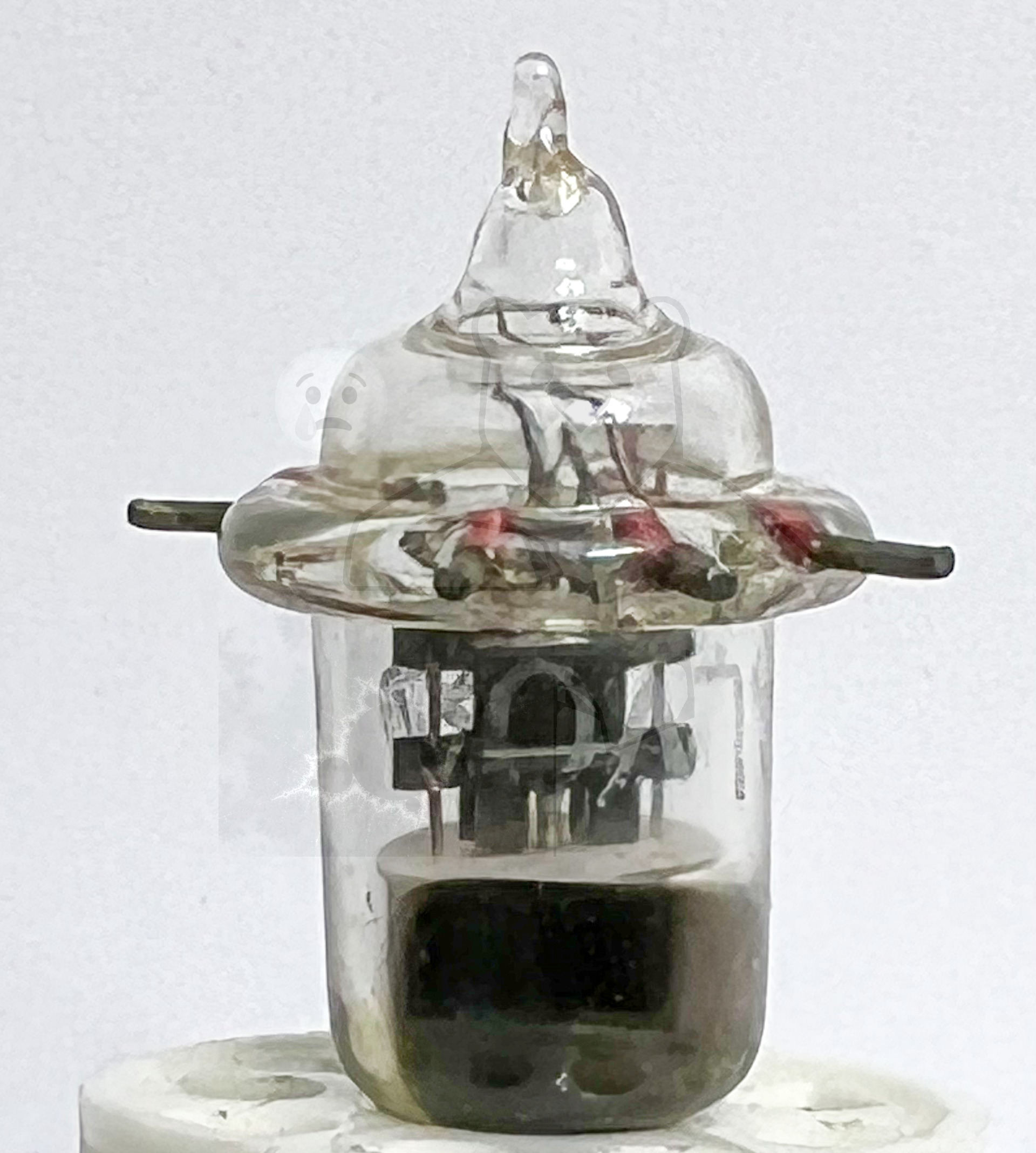

Röhre 4675 #8424 Bild 3

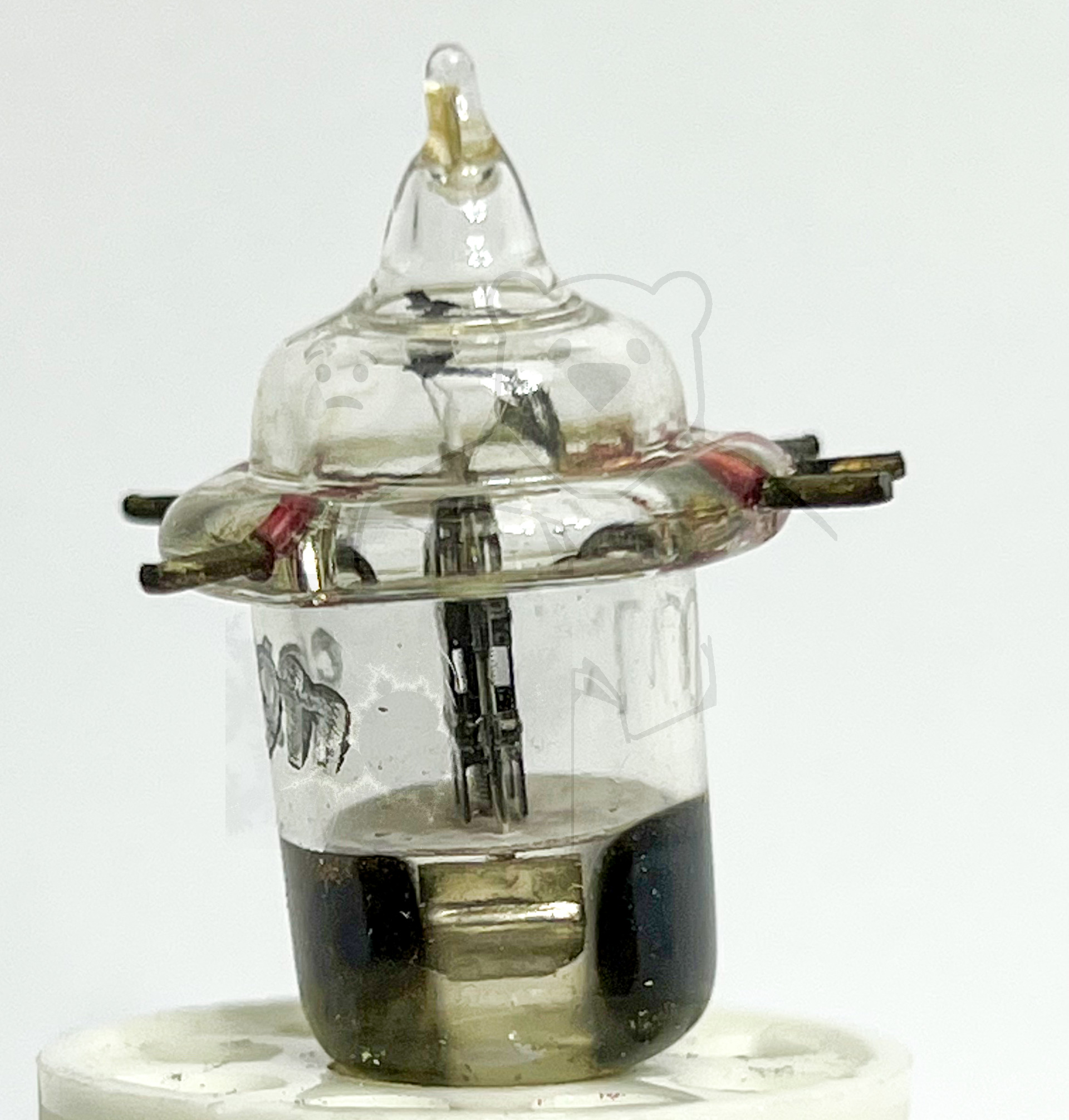

Röhre 4675 #8424 Bild 4

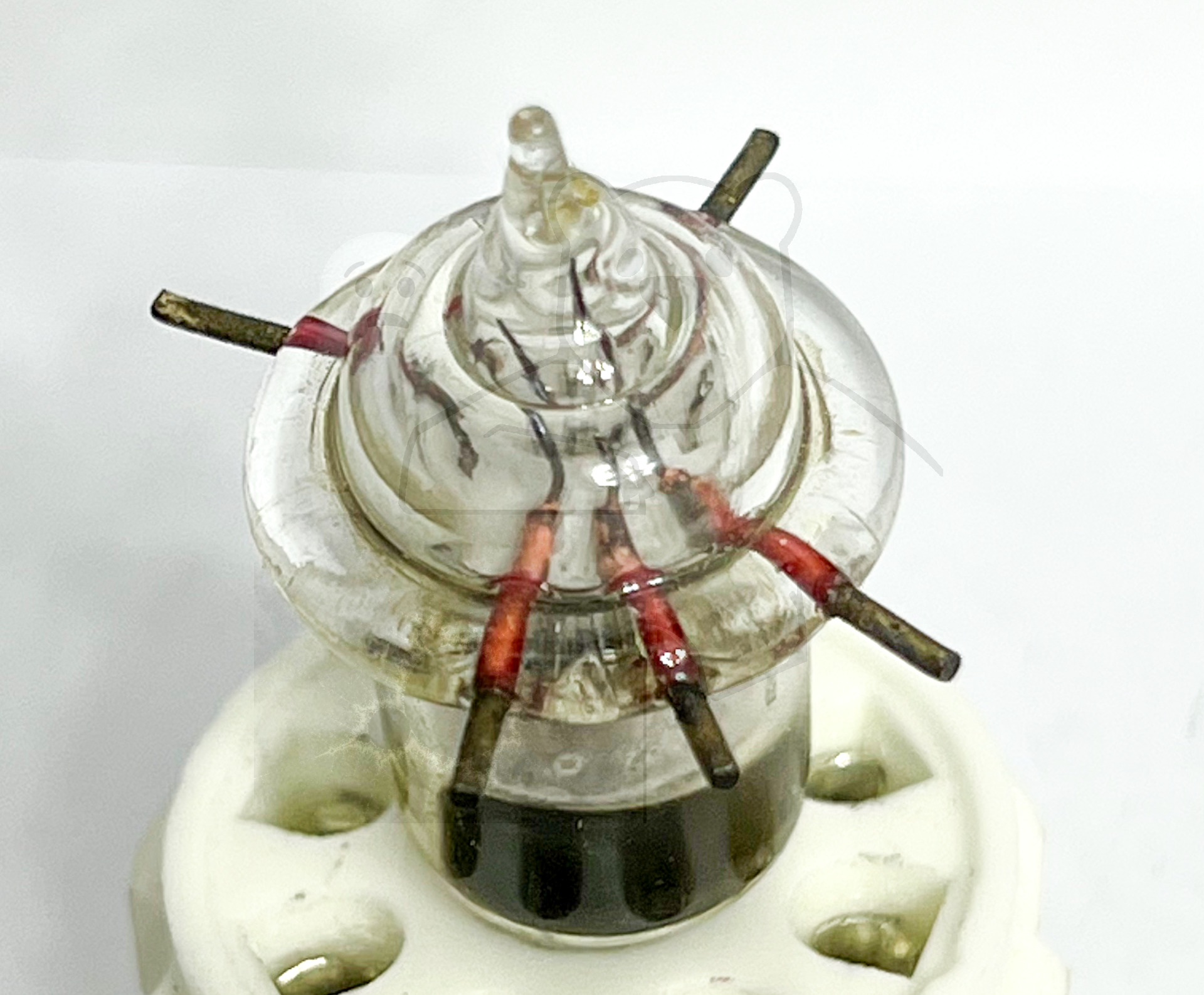

Röhre 4675 #8424 Bild 5
