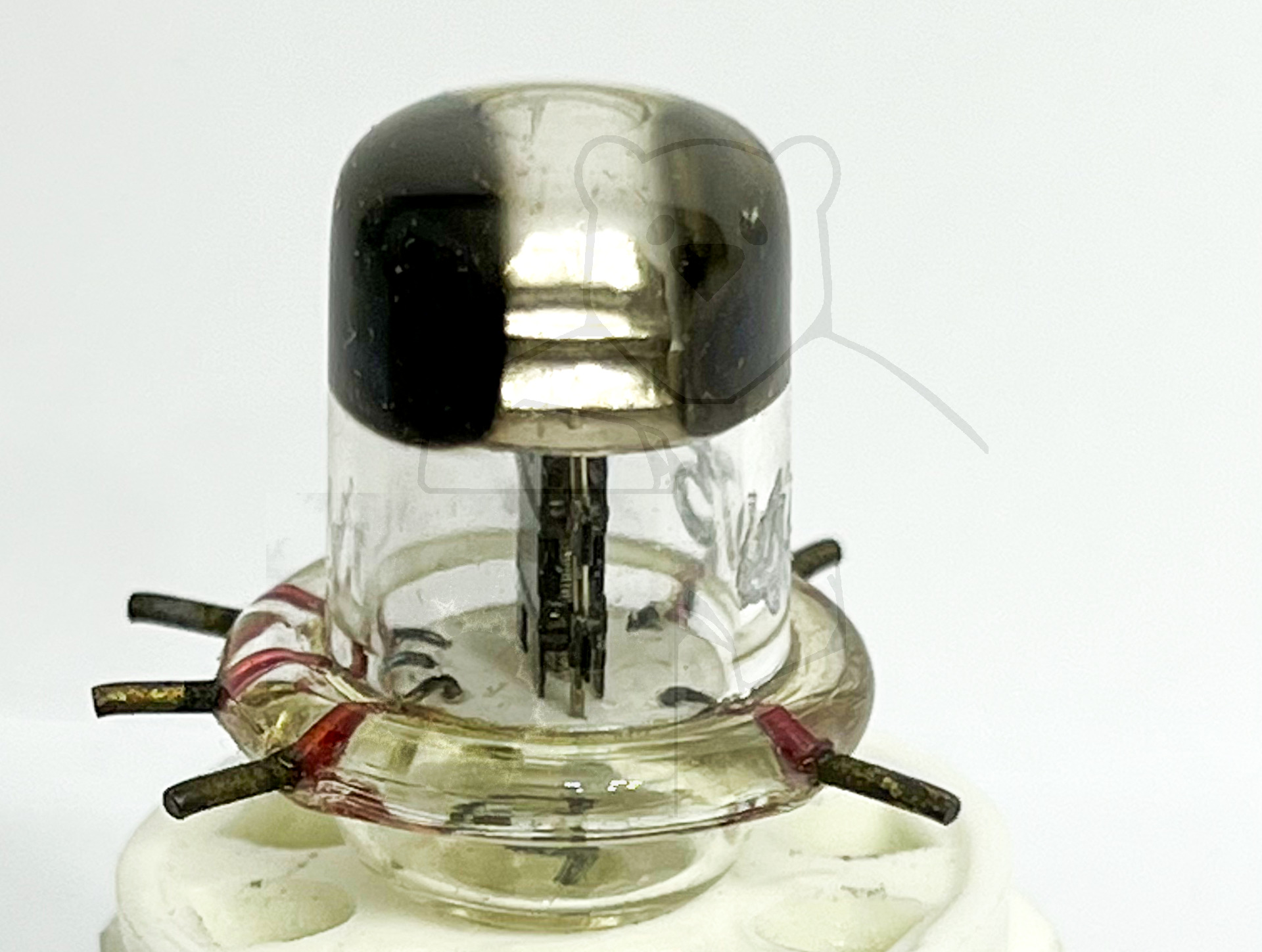

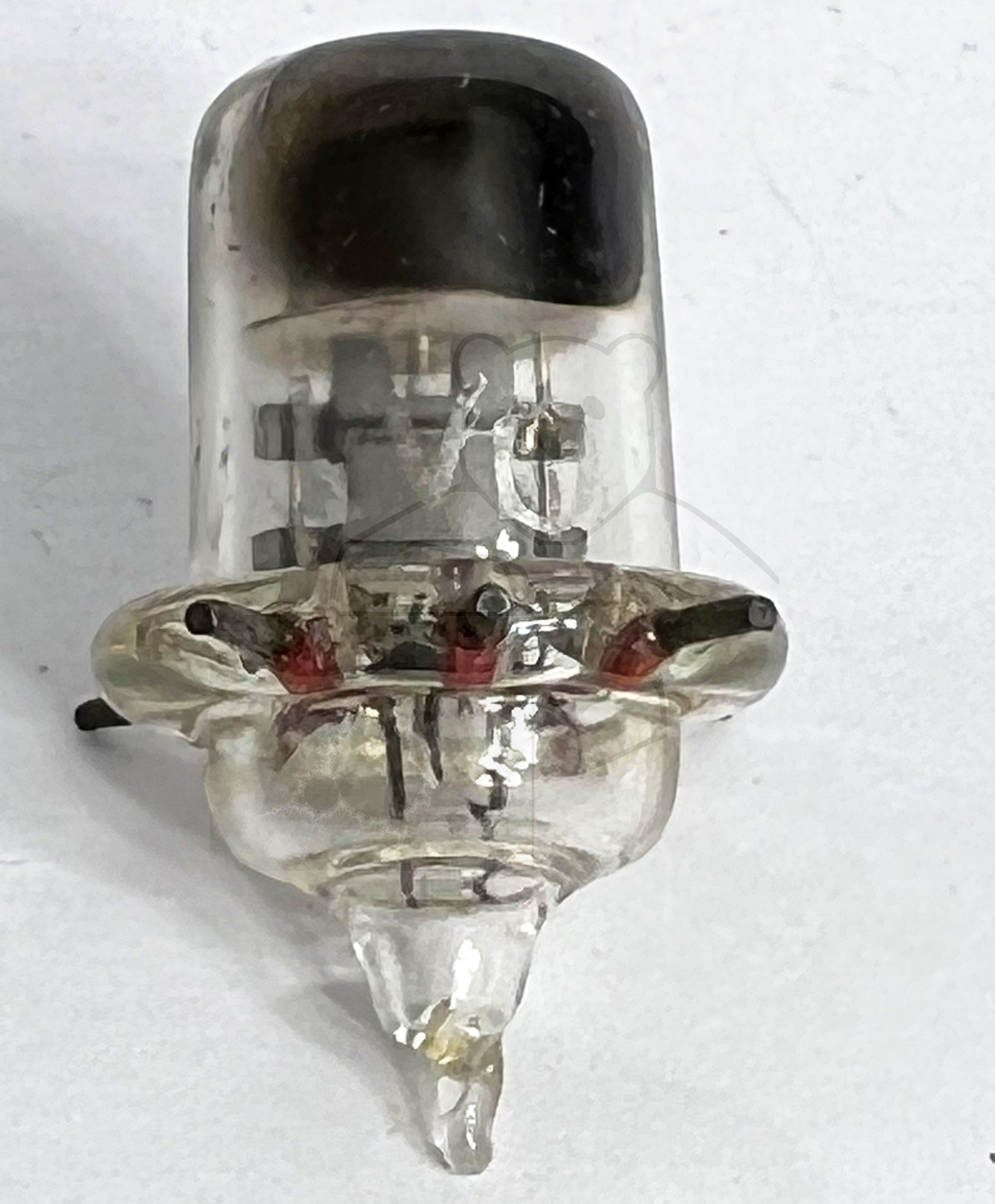

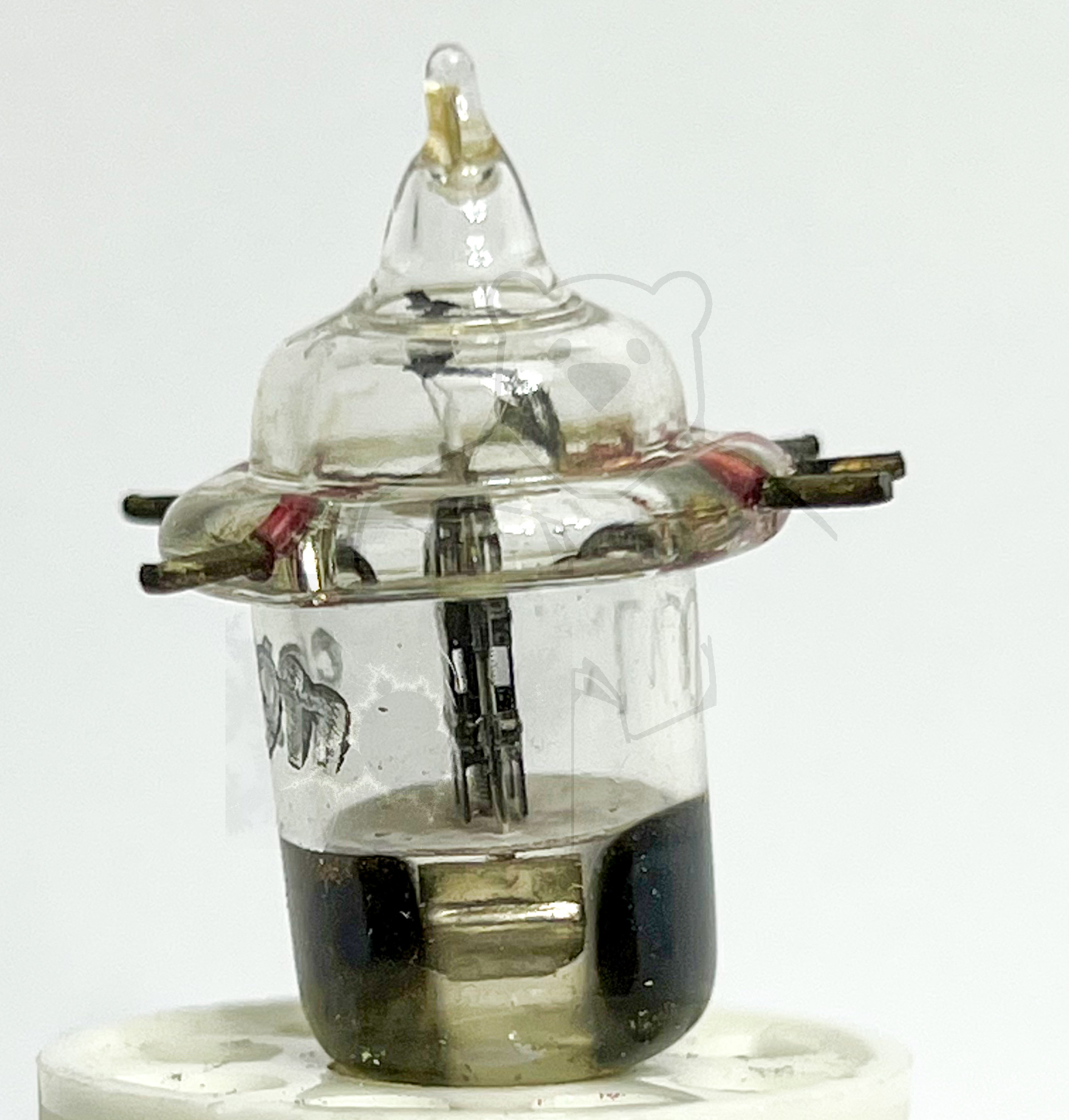

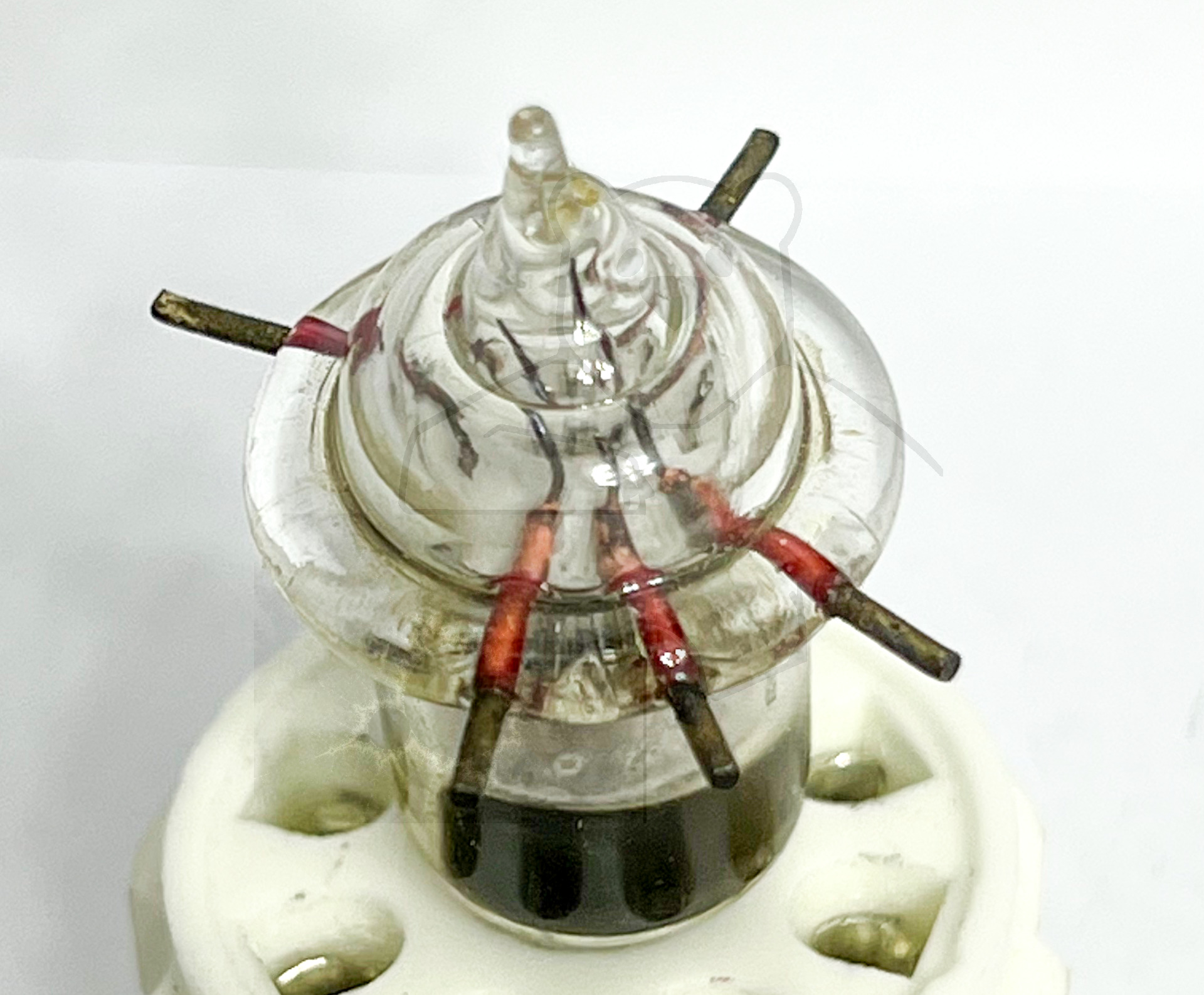

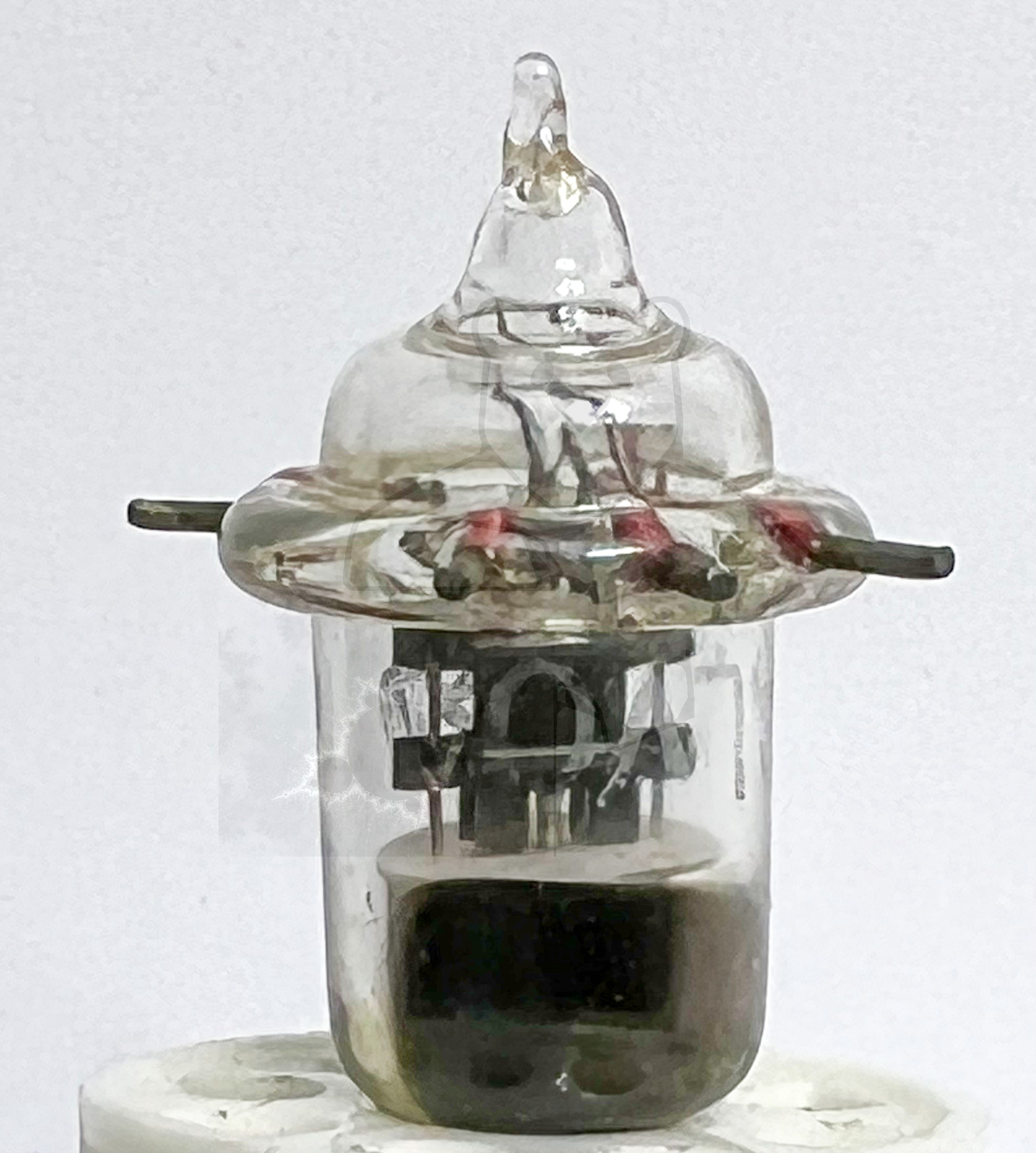

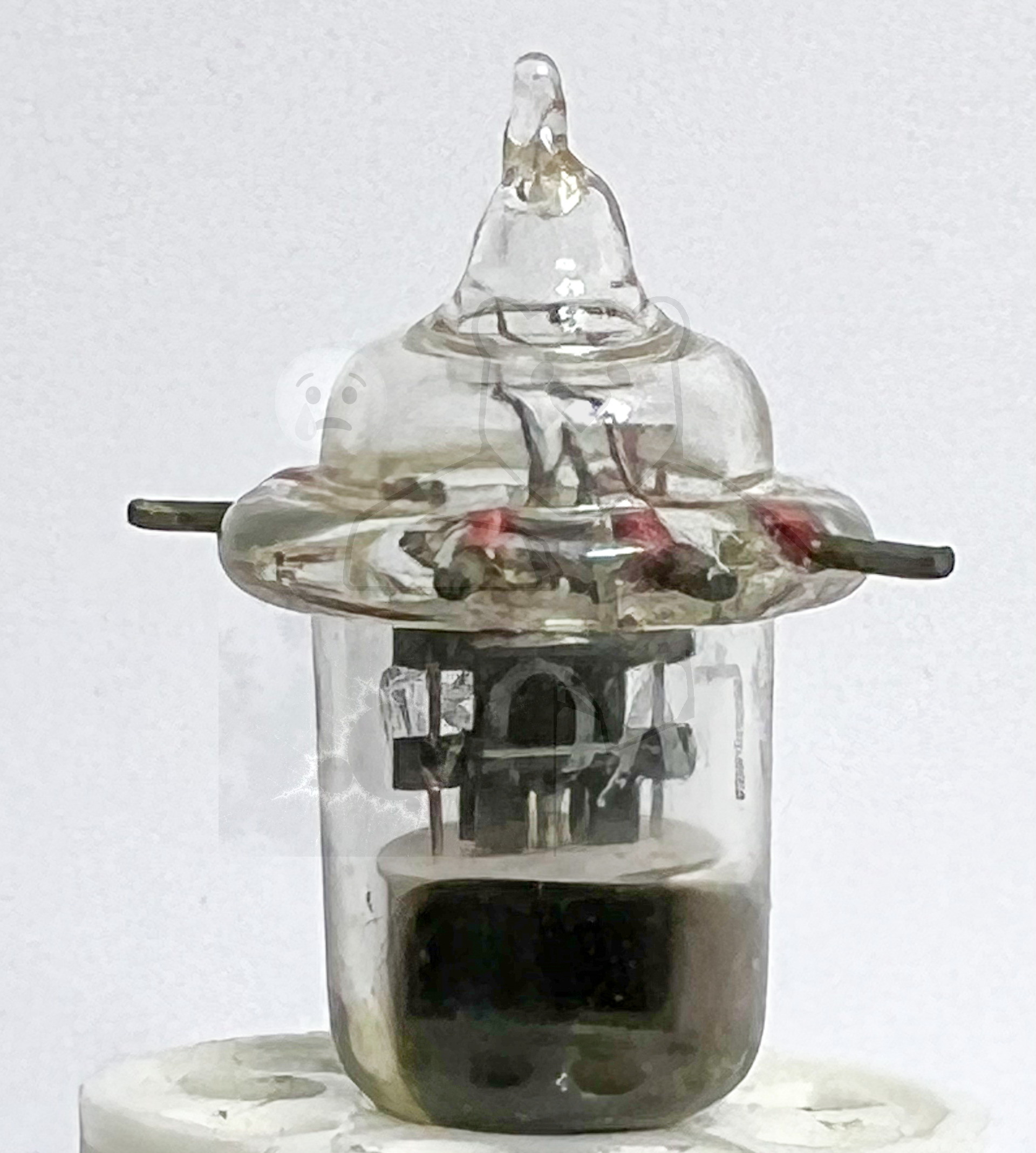

Daten und Bilder der Röhre: 4675

🔎 Beschreibung der Röhre: 4675

Name	4675
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,235
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Eichelroehre → Liste aller Röhren mit: Eichelroehre
Zusätzliche Informationen
Letzte Änderung	18.02.2022

🔎 Beschreibung der Systeme für die Röhre: 4675

	System 1
Kathode	k
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

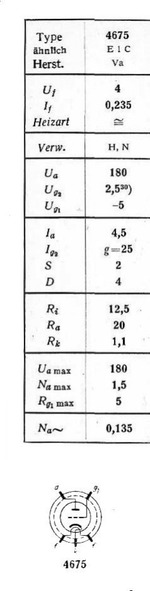

🔎 Sockelschaltung der 4675

Bildquelle: Unbekanntes Datenblatt

🔎 Datenblätter zur Röhre: 4675
Datenblatt 4675.pdf (83 kB)
