Daten und Bilder der Röhre: UCH4

🔎 Beschreibung der Röhre: UCH4 Inventarnummer: 08386

Name	→ UCH4
Vergleichsname
Hersteller	→ Triotron Radio
Heizspannung (Volt)	55
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S43a

🔎 Beschreibung der Systeme für die Röhre: UCH4

	System 1	System 2
Kathode	2	2
Gitter 1	5	Kappe
Gitter 2		4
Gitter 3		6
Gitter 4		4
Gitter 5		2
Gitter 6
Gitter 7
Anode 1	7	3
Anode 2
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung
Funktion	→ Oszillator / Mischer	→ Mischroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

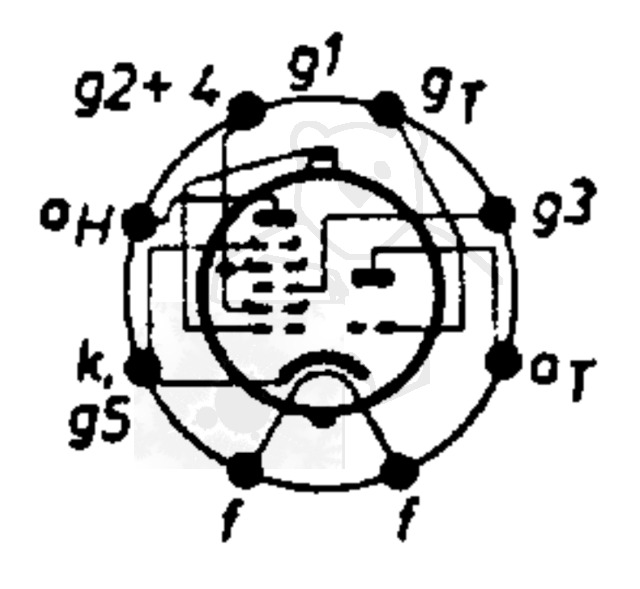

🔎 Sockelschaltung der UCH4

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: UCH4
Anwendung UCH4 Philips Version 1.pdf (431 kB)
Anwendung UCH4 Philips Version 2 [www.tubedata.info].pdf (703 kB)
Anwendung UCH4 UCH5.pdf (253 kB)
Datenblatt UCH4 Philips [www.tubedata.info].pdf (63 kB)
Pruefkarte UCH4 - Karte 1 - Funke W19 Roehrenpruefer.pdf (158 kB)
Pruefkarte UCH4 - Karte 2 - Funke W19 Roehrenpruefer.pdf (147 kB)
Pruefkarte UCH4 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte UCH4 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (188 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: UCH4

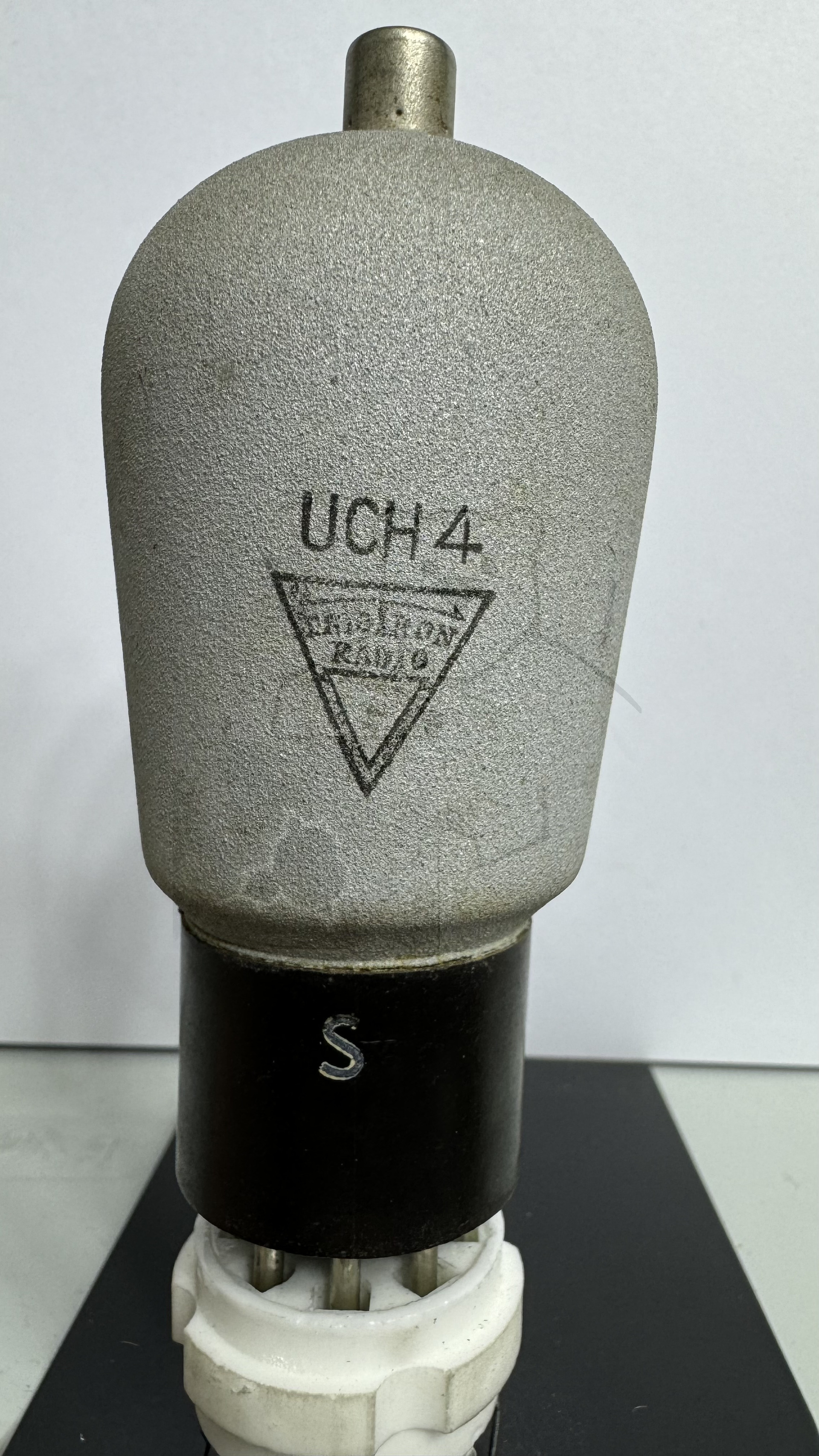

Röhre UCH4 #8386 Bild 1

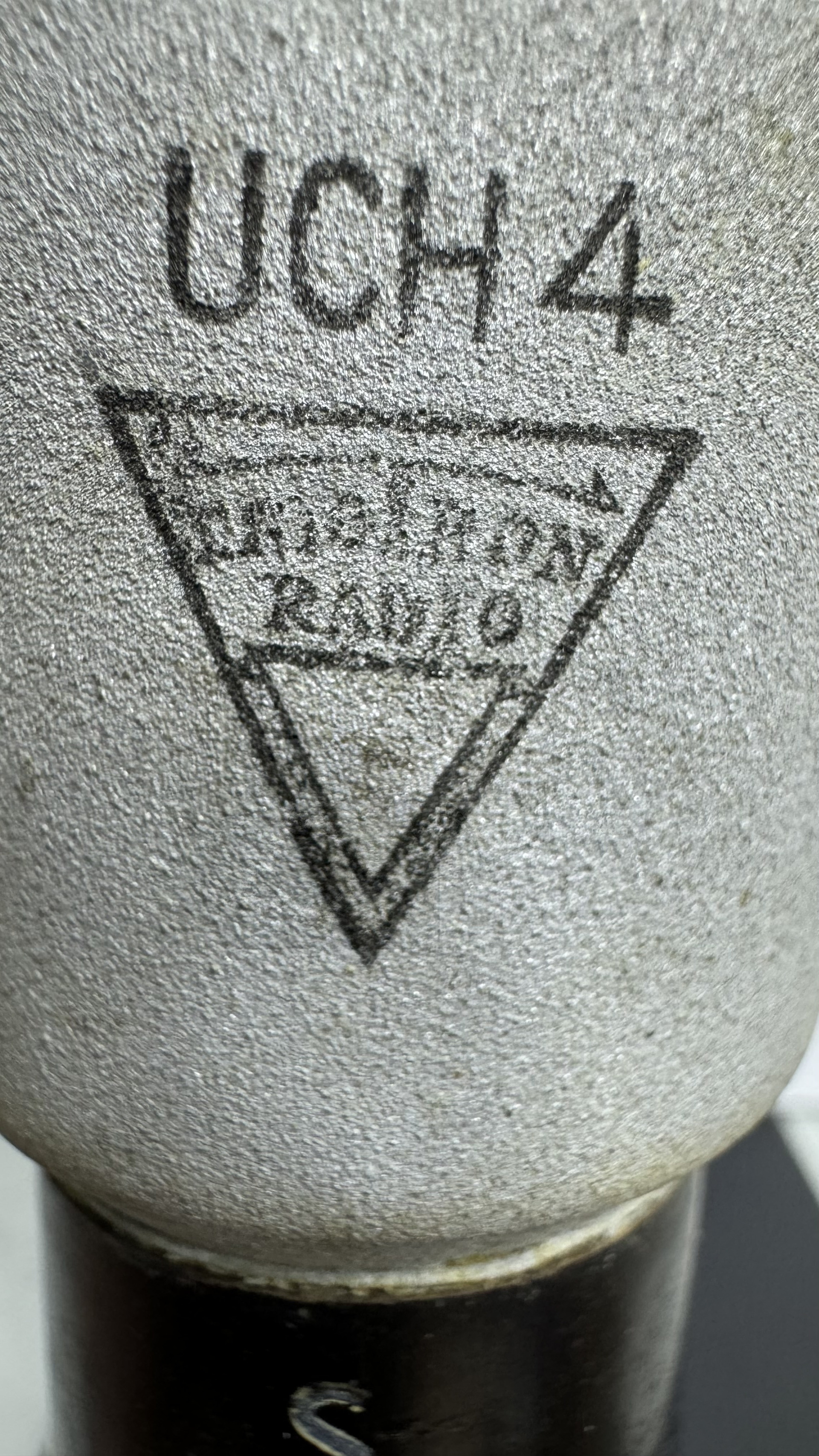

Röhre UCH4 #8386 Bild 2

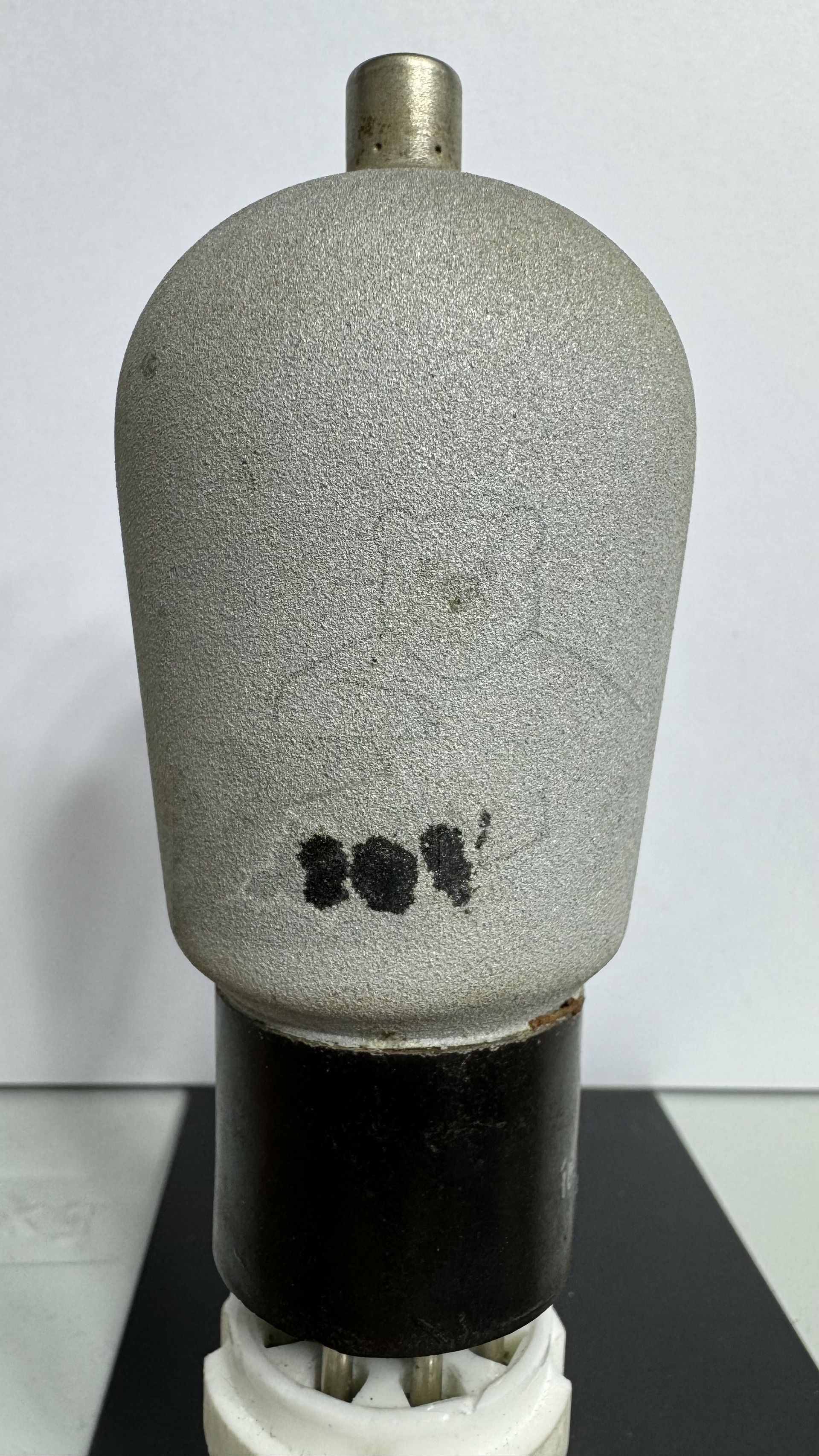

Röhre UCH4 #8386 Bild 3

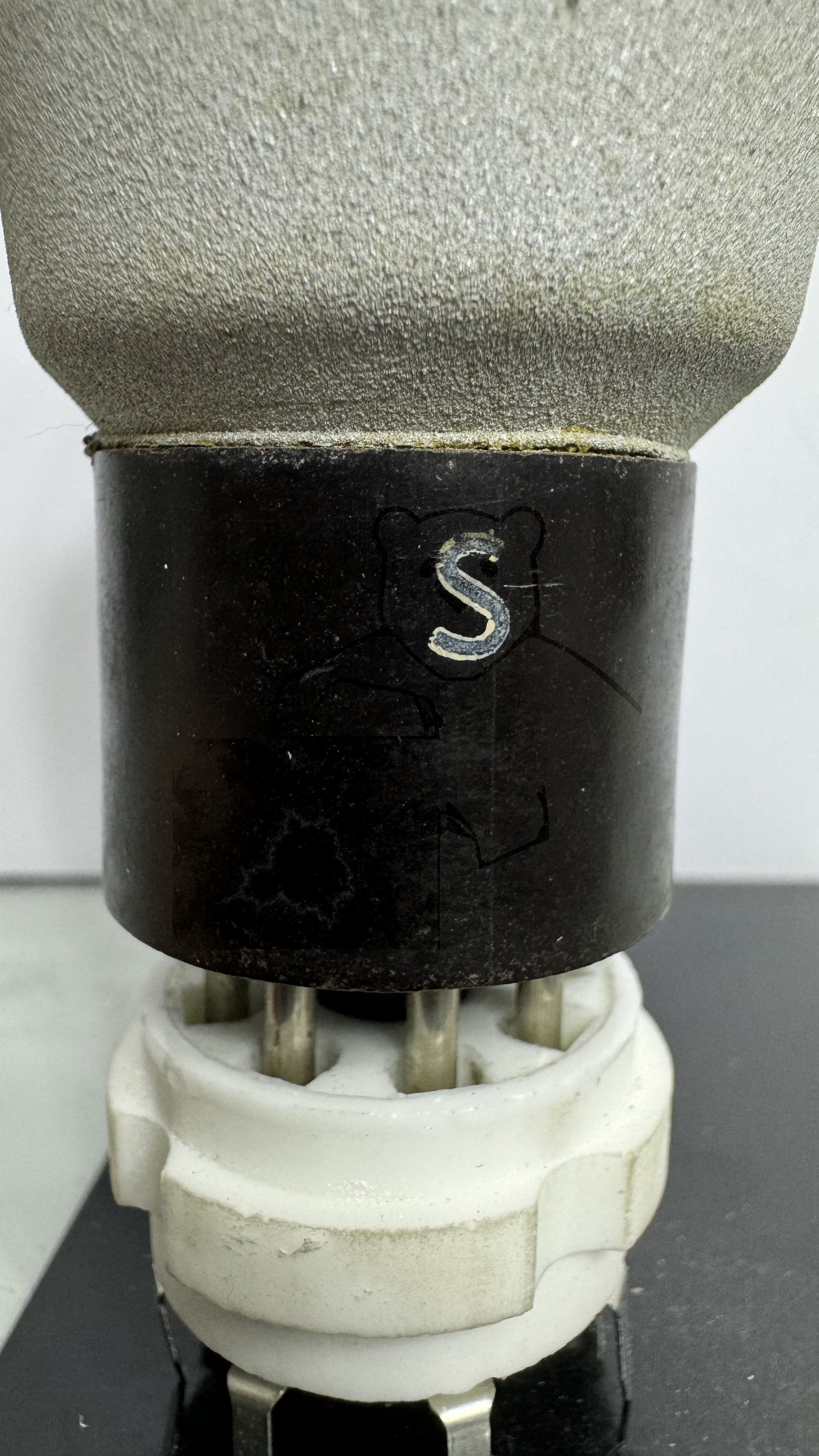

Röhre UCH4 #8386 Bild 4

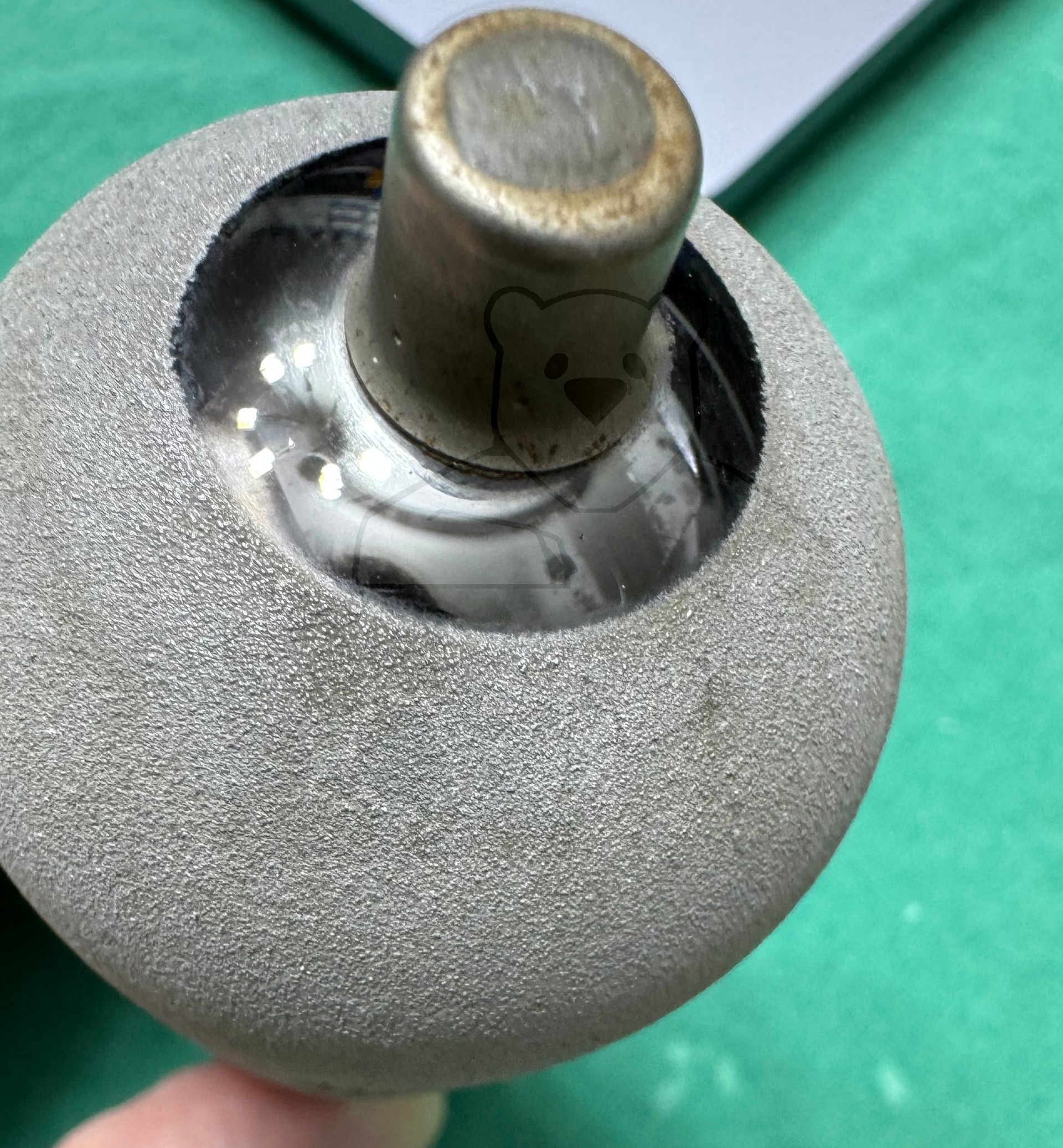

Röhre UCH4 #8386 Bild 5

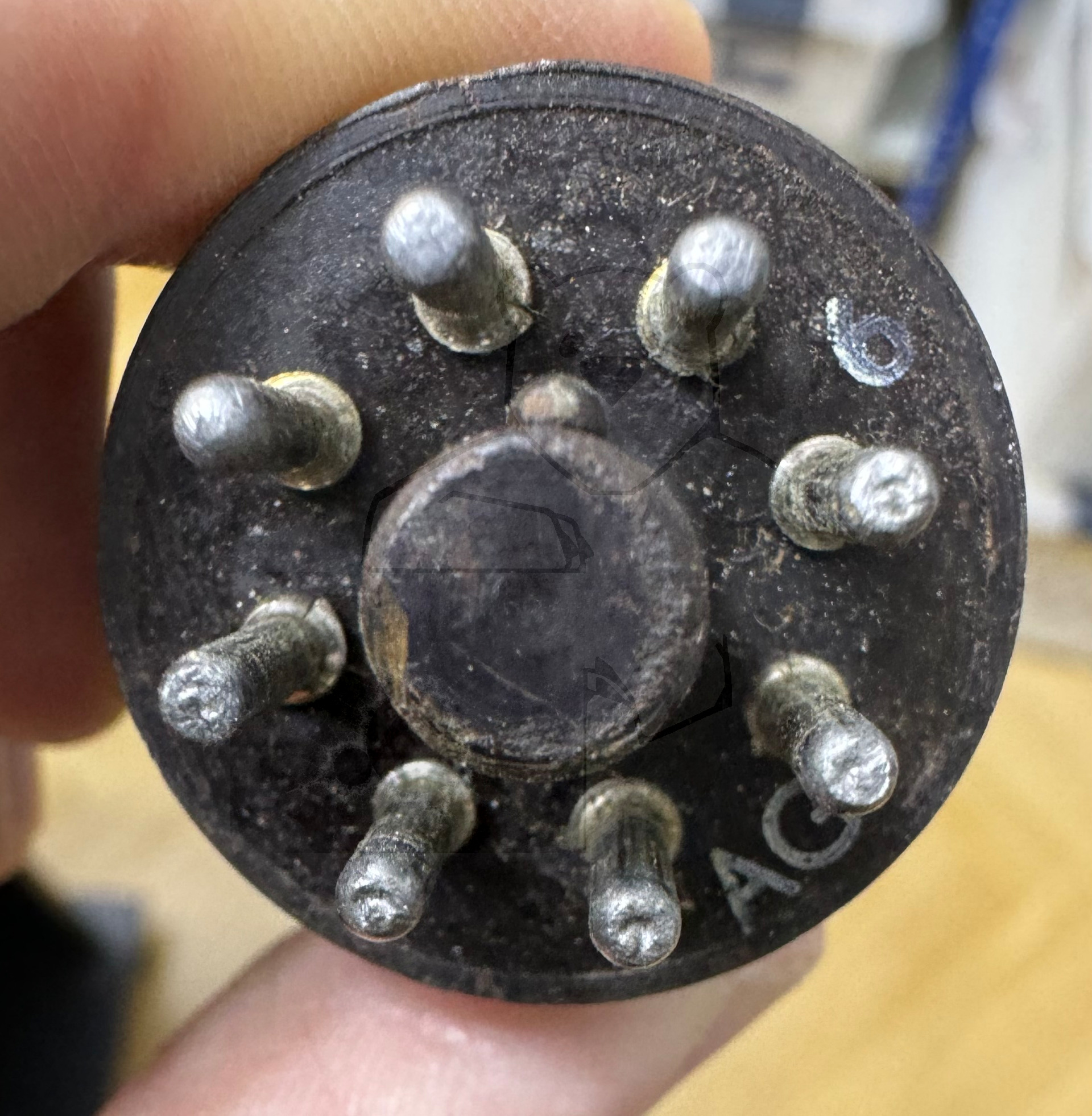

Röhre UCH4 #8386 Bild 6
