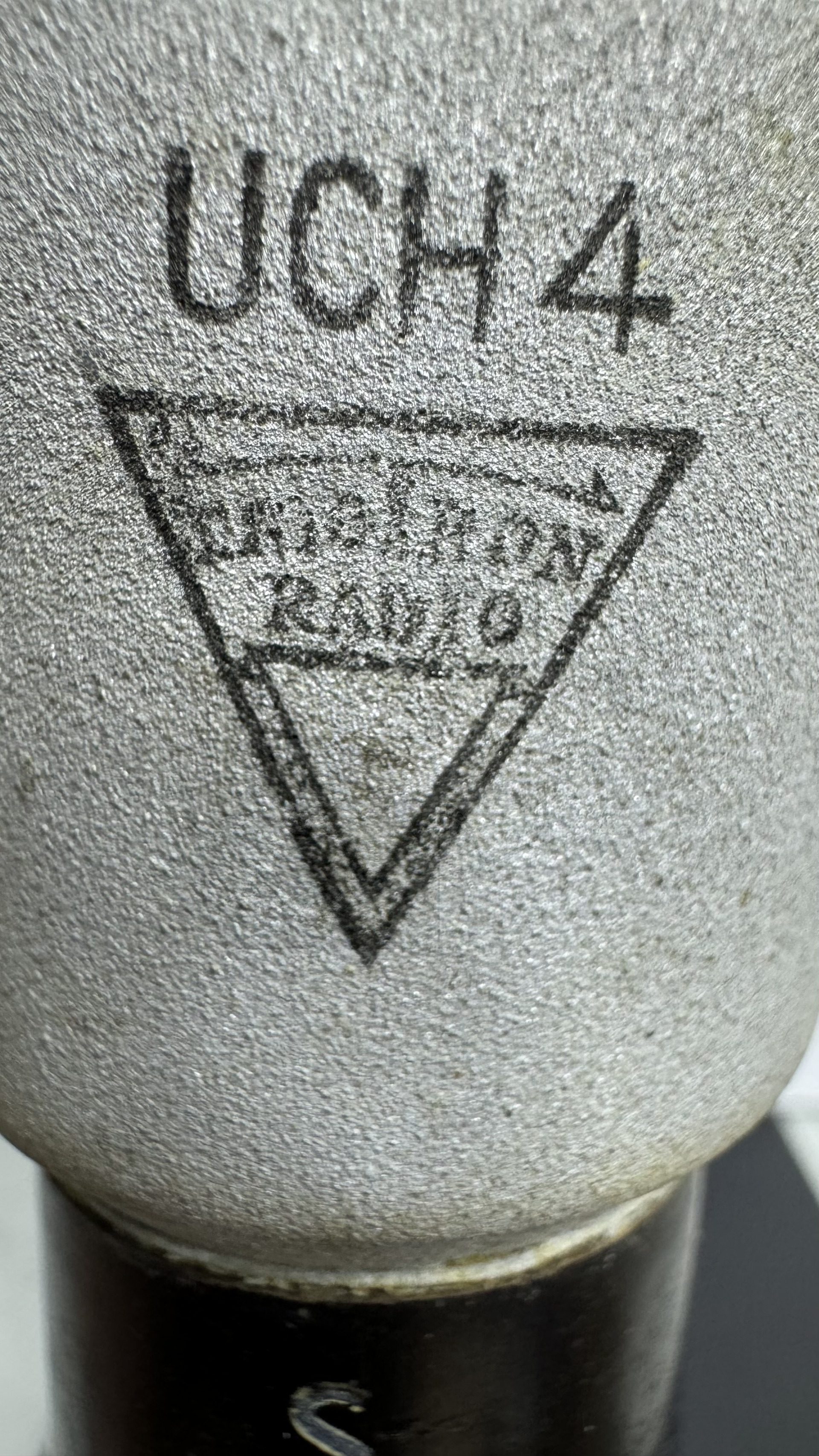

Daten und Bilder der Röhre: UCH4

🔎 Beschreibung der Röhre: UCH4

Name	UCH4
Vergleichsname
Heizspannung (Volt)	55
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt

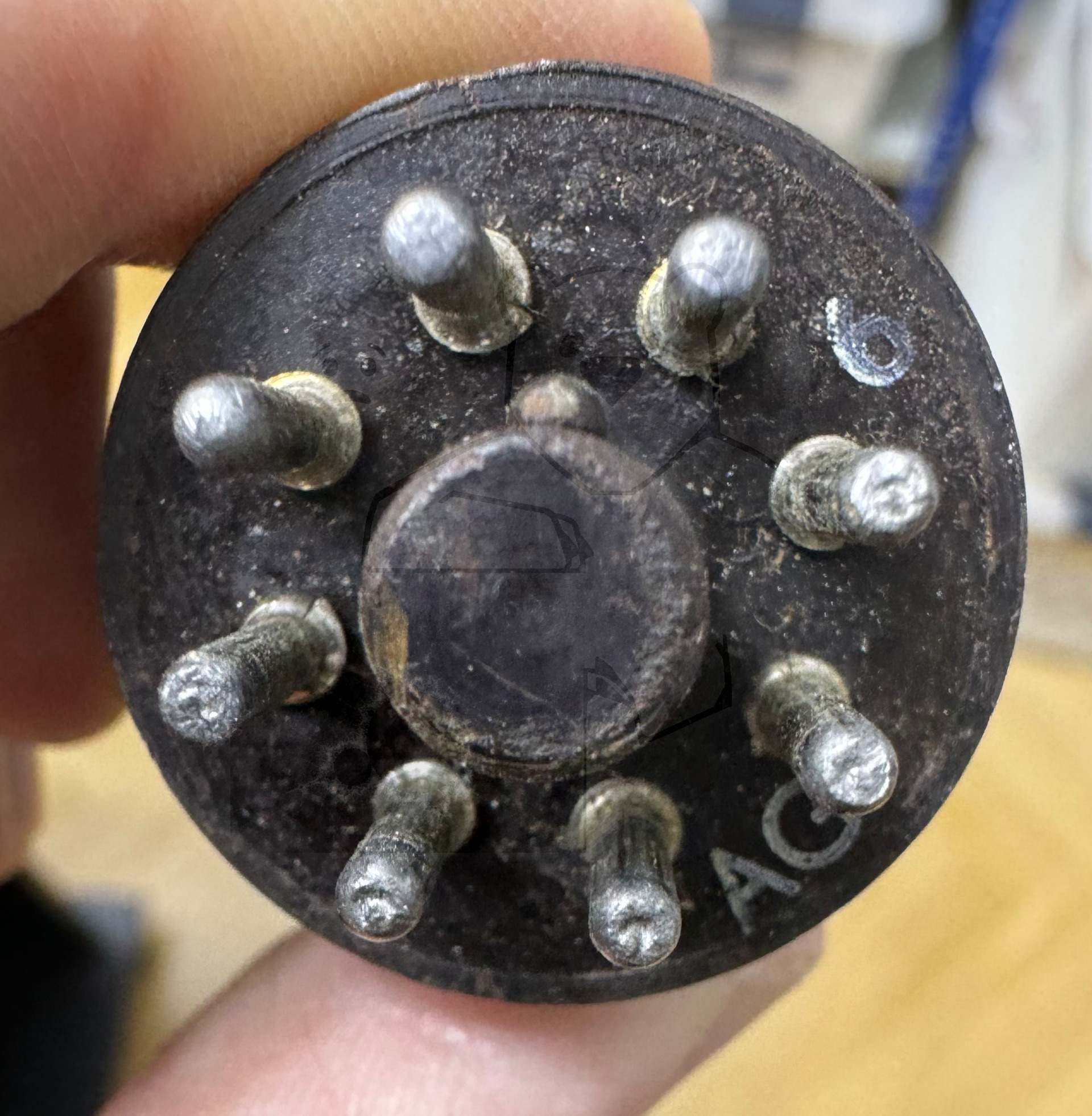

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	13.12.2020 11:15:35

🔎 Beschreibung der Systeme für die Röhre: UCH4

	System 1	System 2
Kathode	2	2
Gitter 1	5	Kappe
Gitter 2		4
Gitter 3		6
Gitter 4		4
Gitter 5		2
Gitter 6
Gitter 7
Anode 1	7	3
Anode 2
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung
Funktion	→ Oszillator / Mischer	→ Mischroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der UCH4

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: UCH4
Anwendung UCH4 Philips Version 1.pdf (431 kB)
Anwendung UCH4 Philips Version 2 [www.tubedata.info].pdf (703 kB)
Anwendung UCH4 UCH5.pdf (253 kB)
Datenblatt UCH4 Philips [www.tubedata.info].pdf (63 kB)
Pruefkarte UCH4 - Karte 1 - Funke W19 Roehrenpruefer.pdf (158 kB)
Pruefkarte UCH4 - Karte 2 - Funke W19 Roehrenpruefer.pdf (147 kB)
Pruefkarte UCH4 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte UCH4 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (188 kB)
