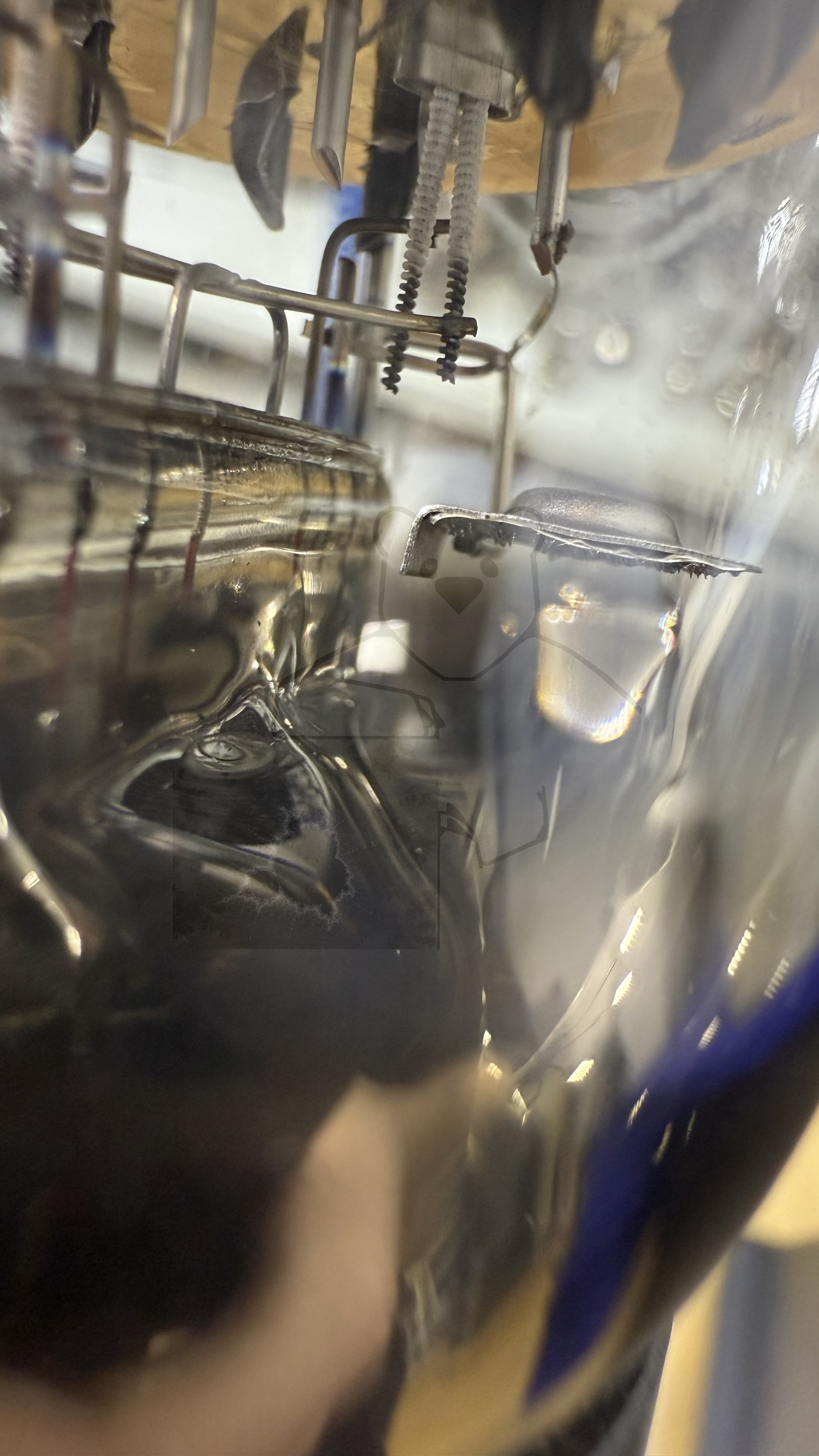

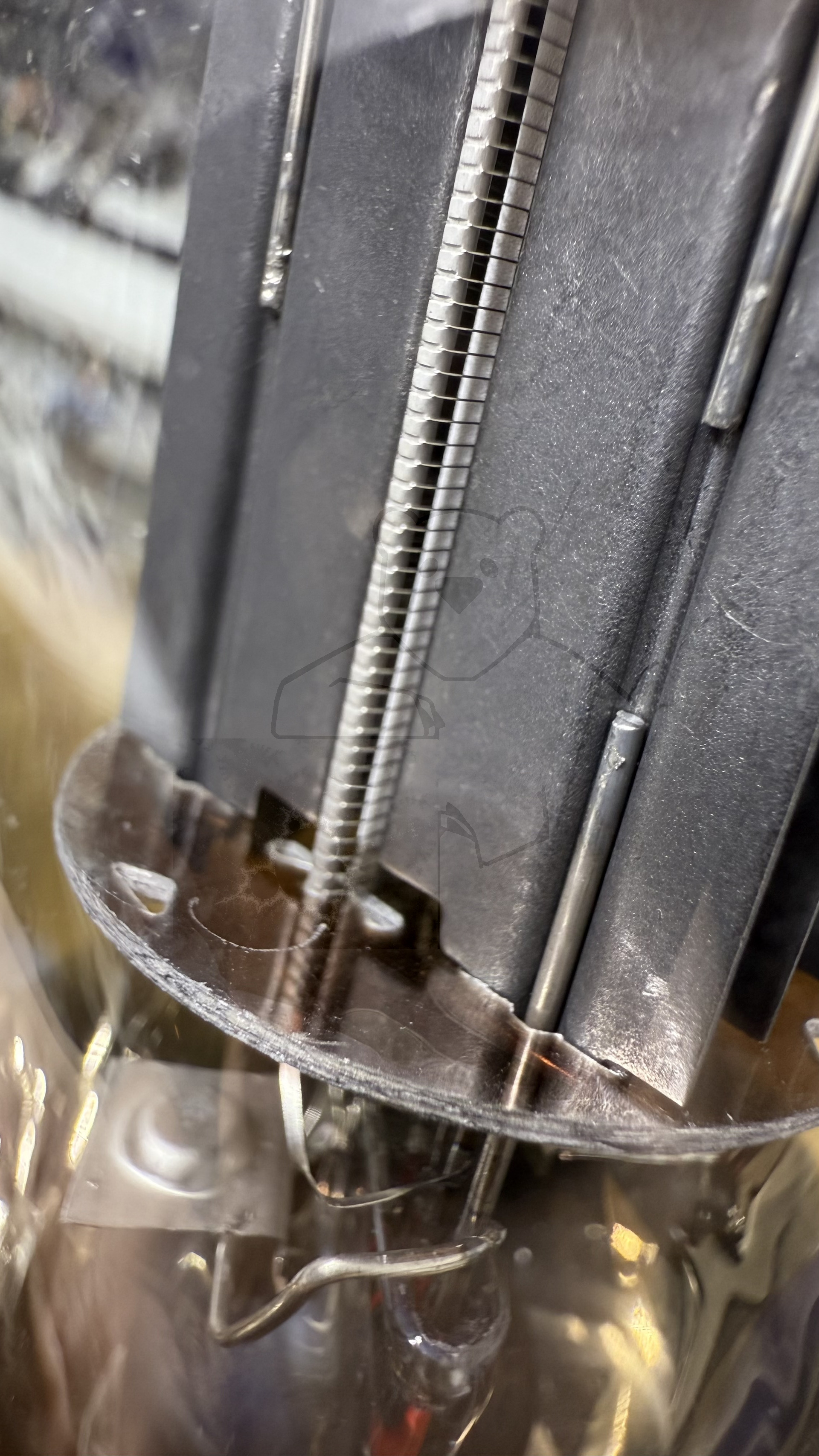

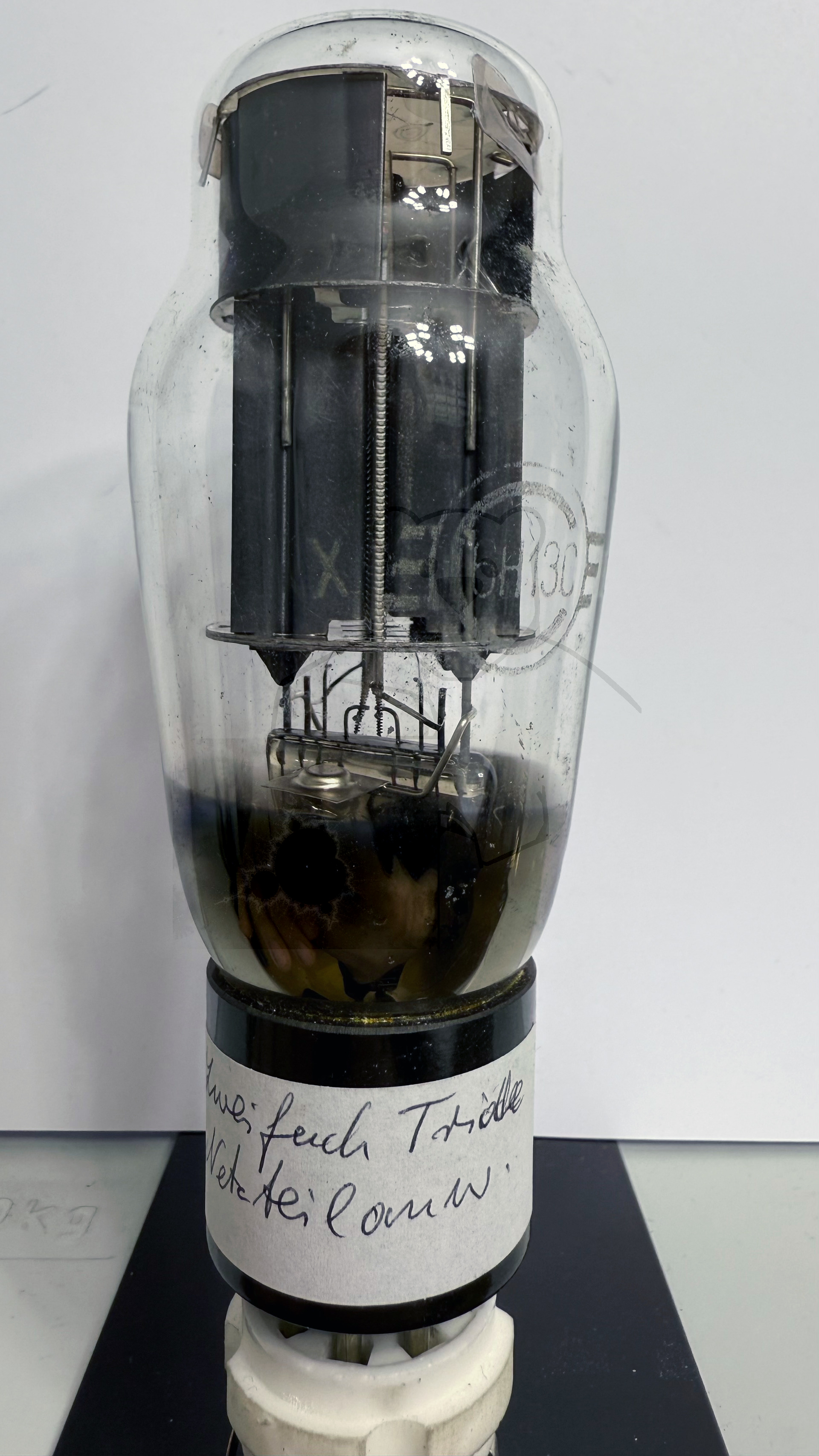

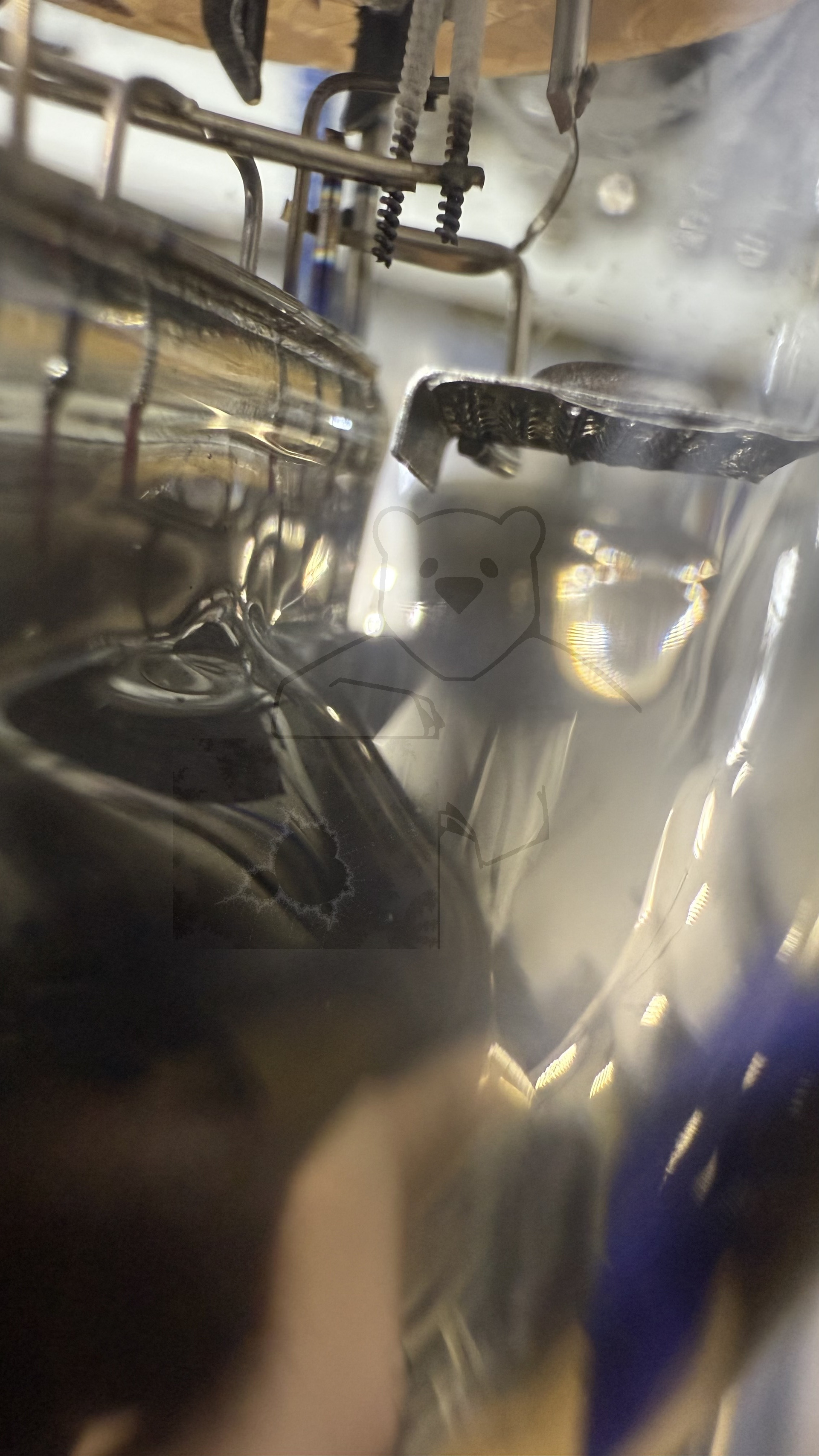

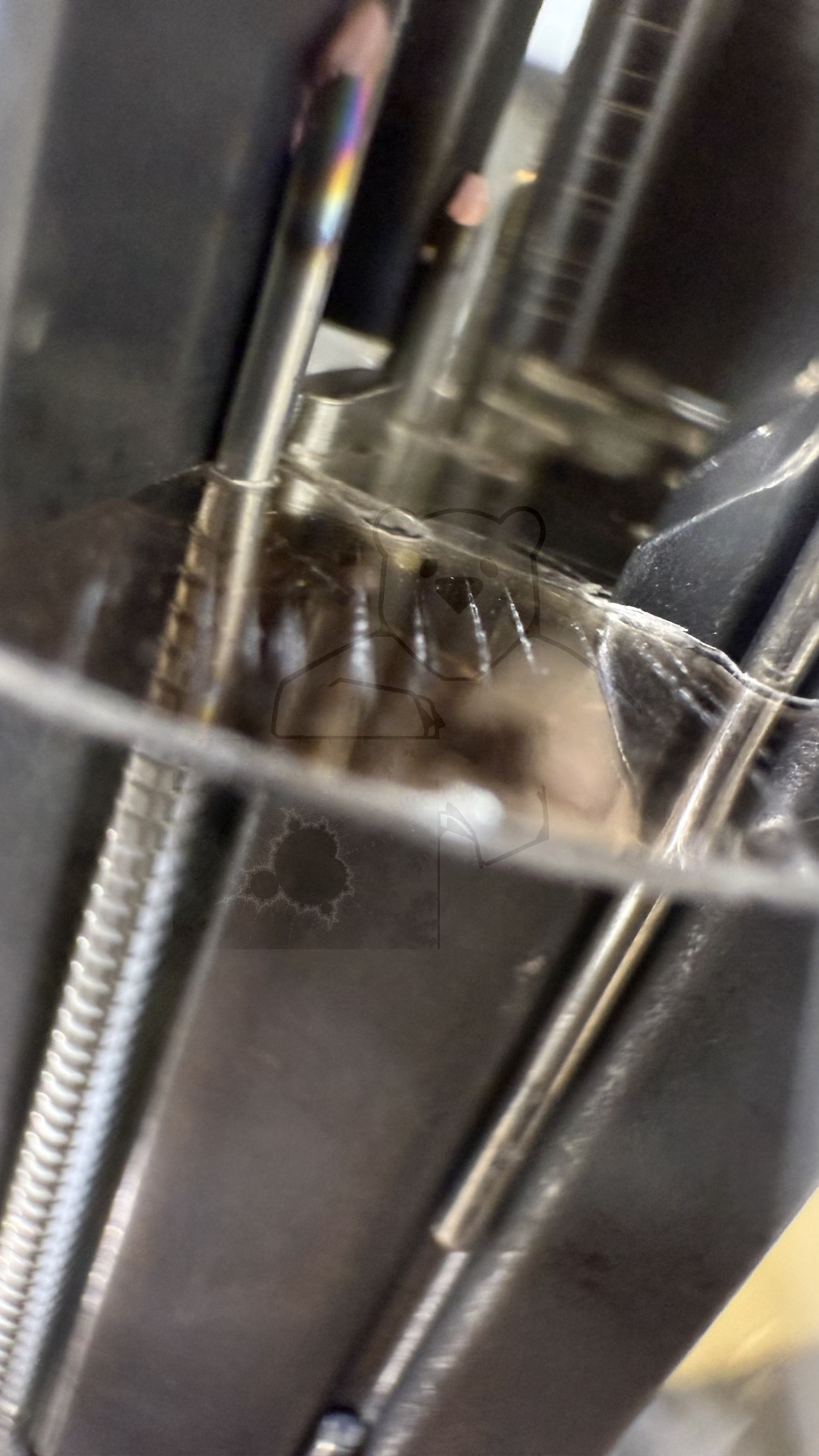

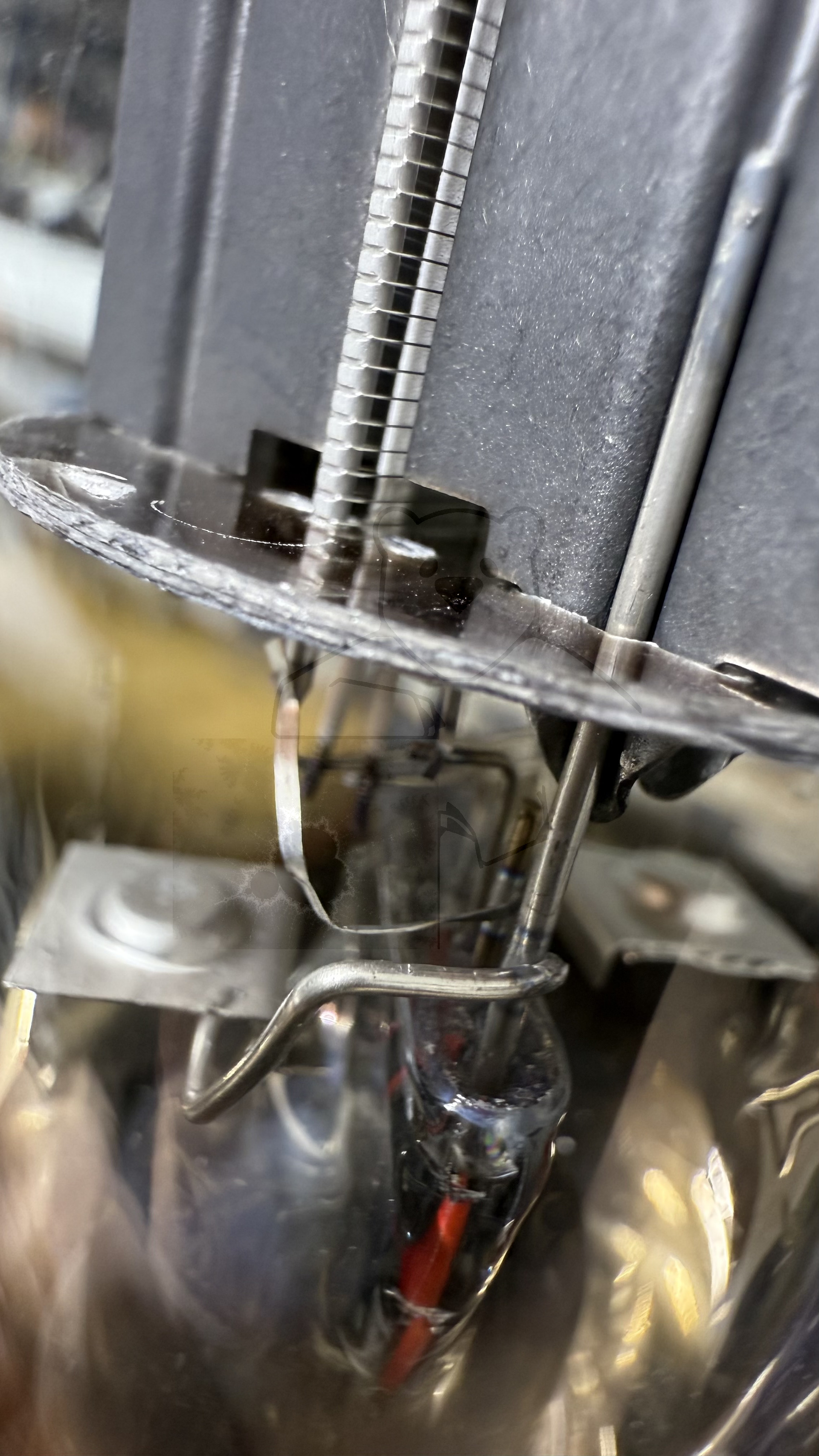

Daten und Bilder der Röhre: 6Н13С

🔎 Beschreibung der Röhre: 6Н13С Inventarnummer: 08346

Name	→ 6Н13С
Vergleichsname	→ 6AS7G 6N13S
Hersteller	→ UdSSR (СВЕТЛАНА, Svetlana)
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	2,5
Art der Heizung	Indirekt

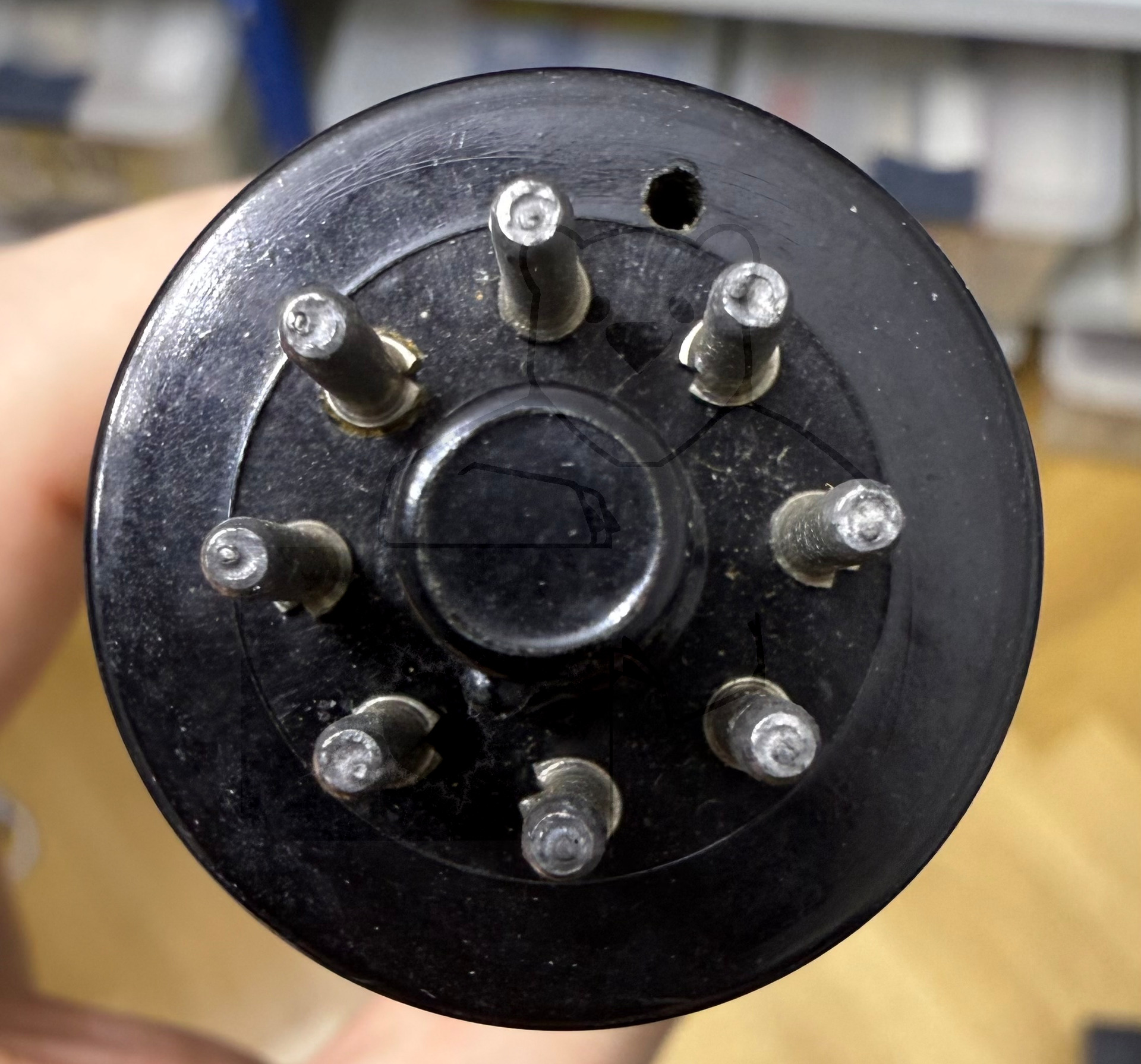

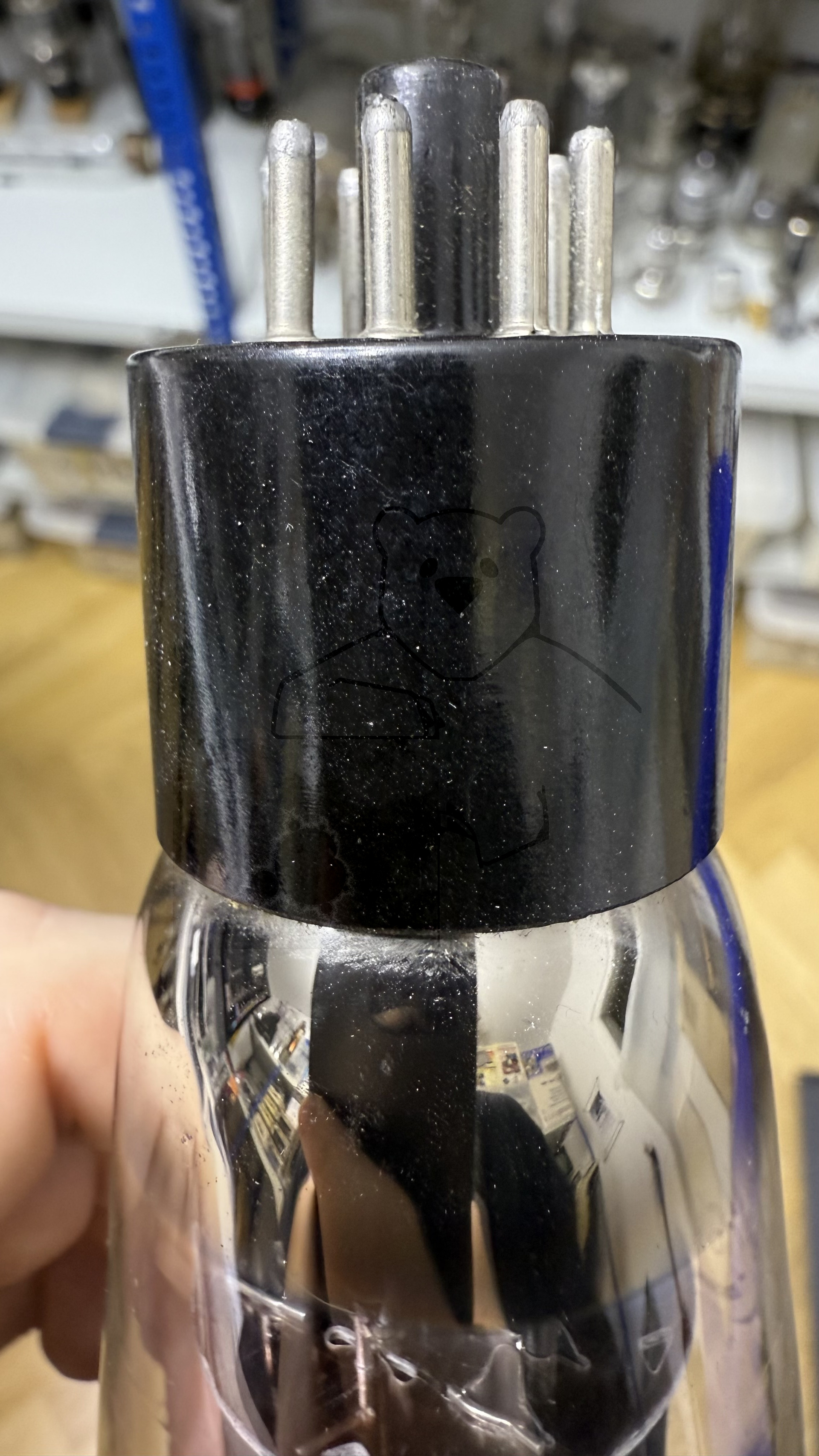

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp
Informationen	Produziert: 10/1963
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S136b

🔎 Beschreibung der Systeme für die Röhre: 6Н13С

	System 1	System 2
Kathode	3	6
Gitter 1	1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2	5
Anode 2
Leuchtschirm
Heizung	7, 8	7, 8
Abschirmung
Funktion	→ Serien Regelroehre, Laengsreglung	→ Serien Regelroehre, Laengsreglung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

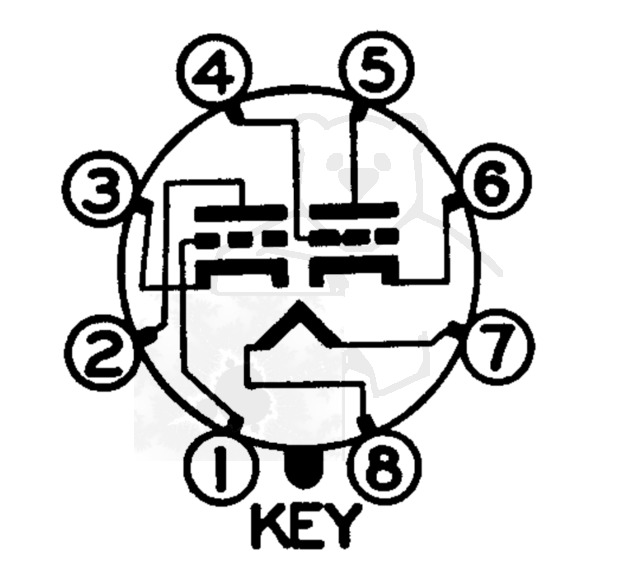

🔎 Sockelschaltung der 6Н13С

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6Н13С
Datenblatt 6AS7 Svetlana.pdf (75 kB)
Datenblatt 6AS7GA General Electric.pdf (212 kB)
Datenblatt 6Н13С UdSSR [www.tubedata.info].pdf (73 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
