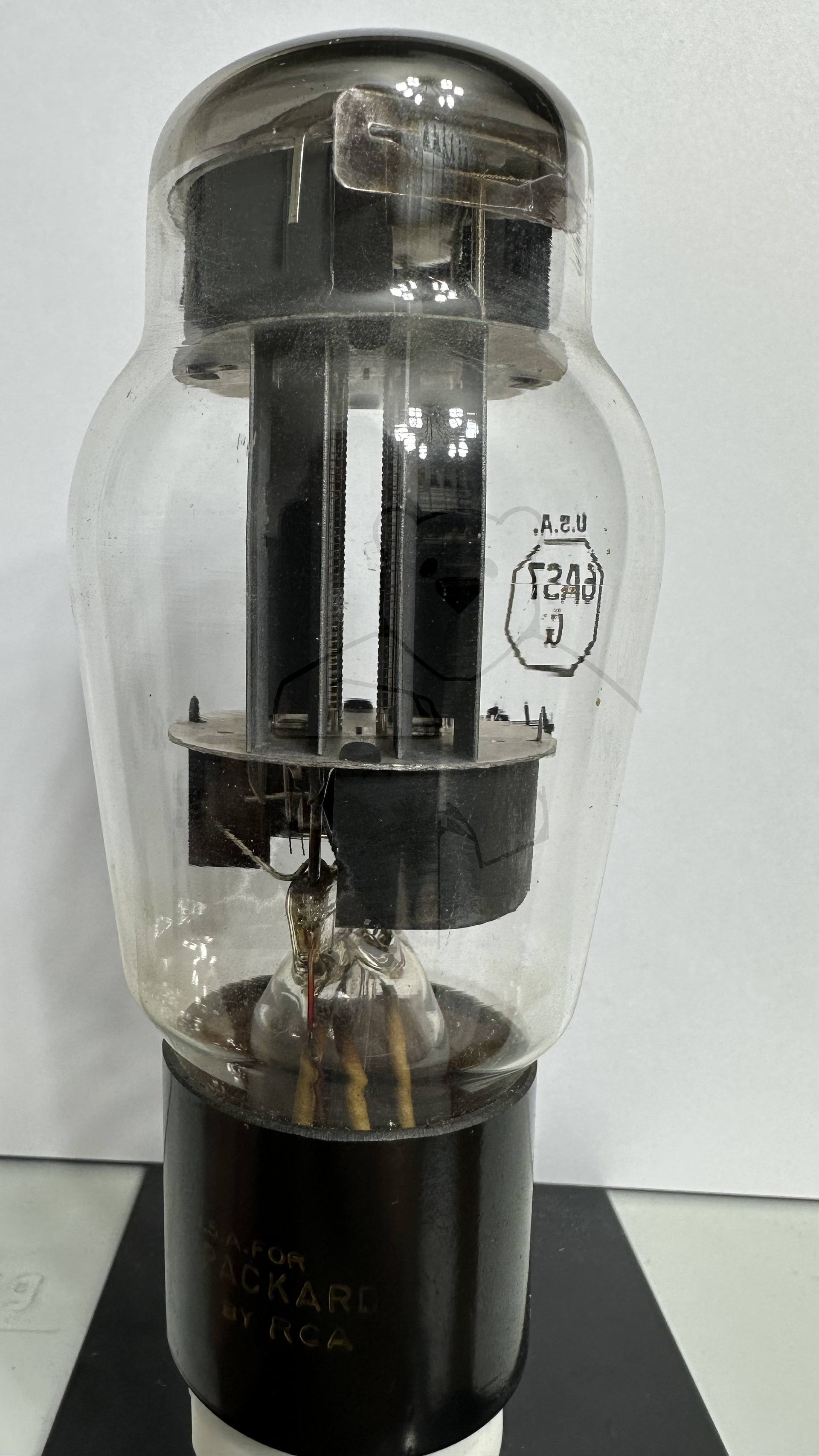

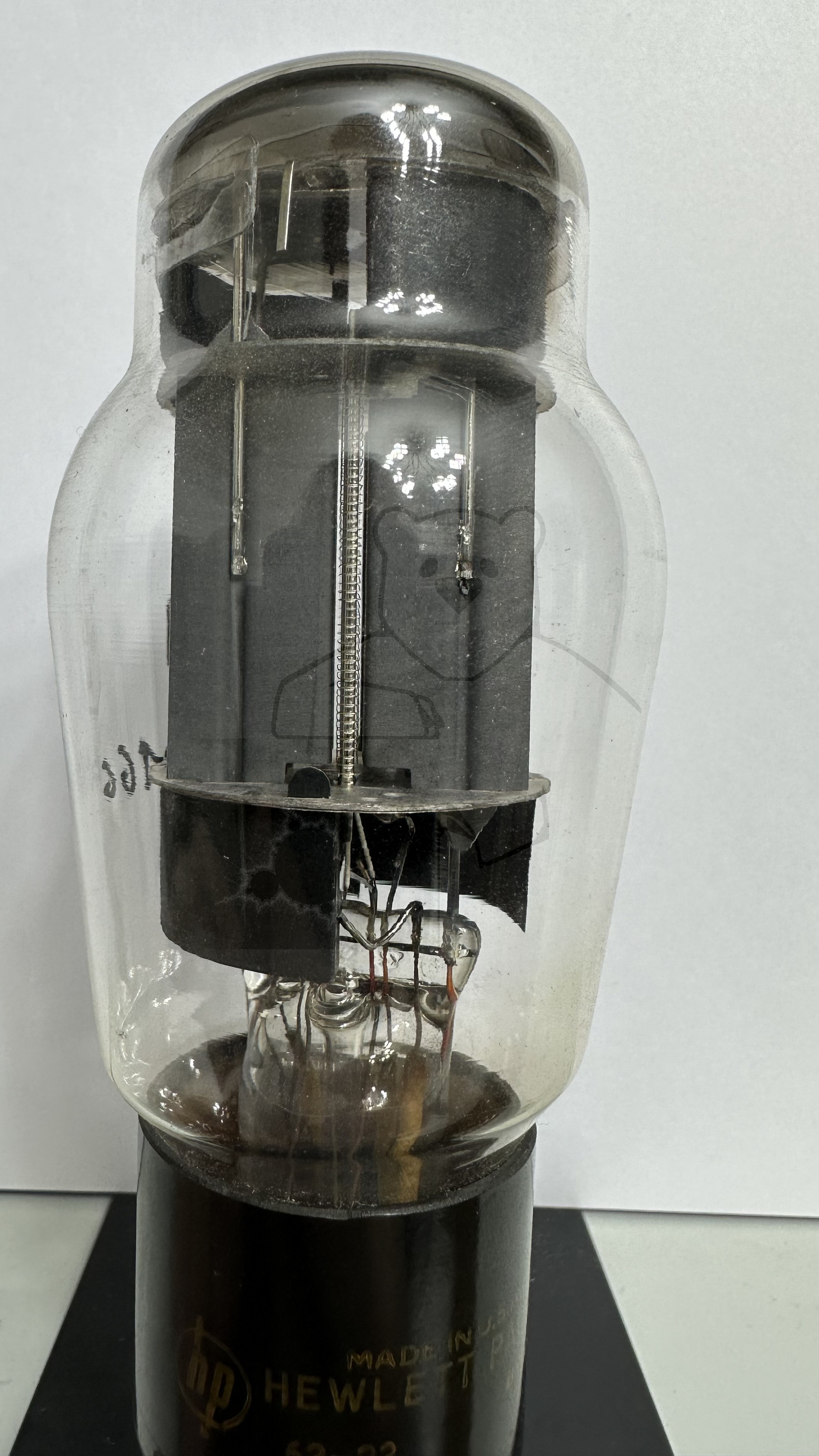

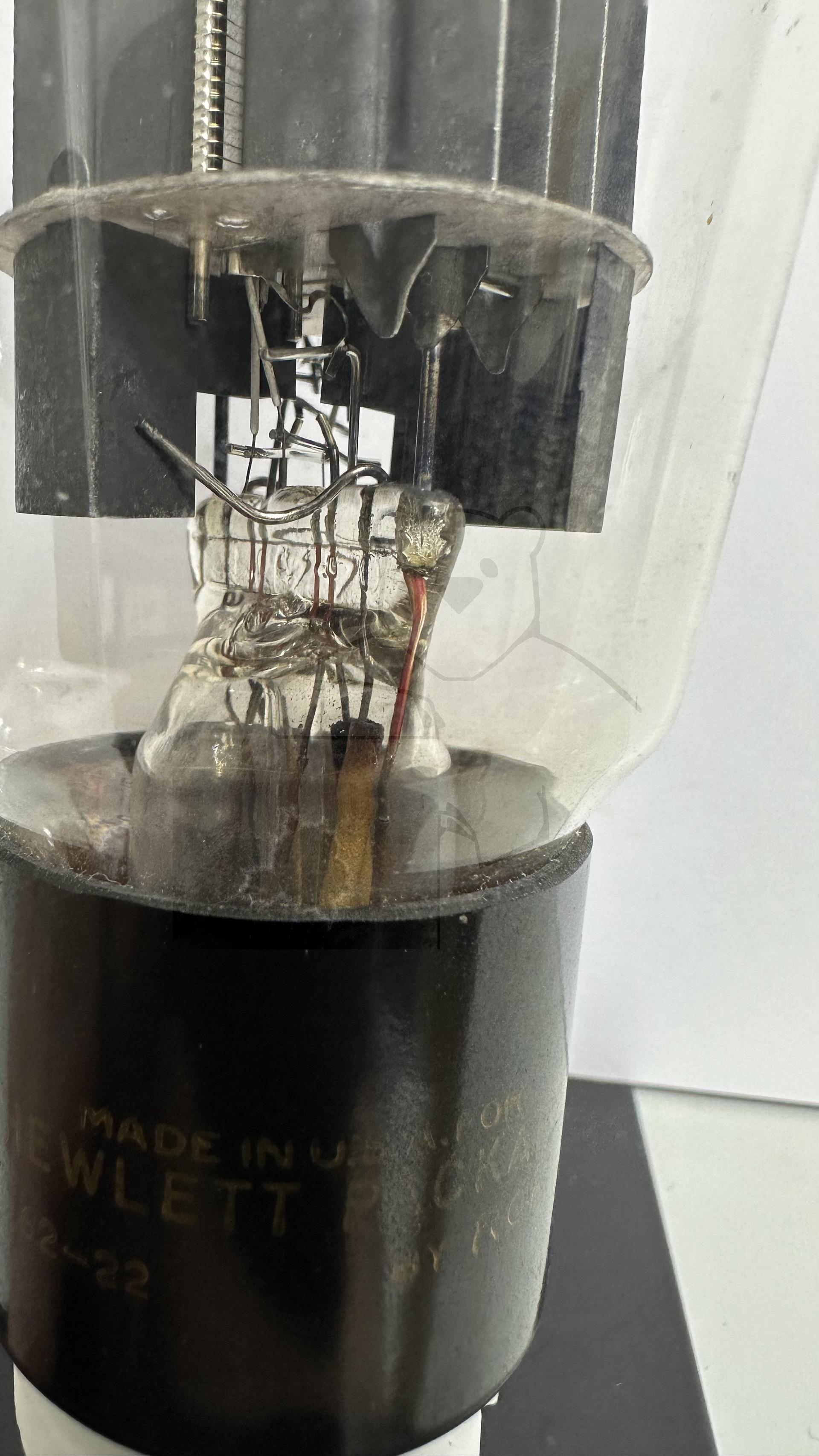

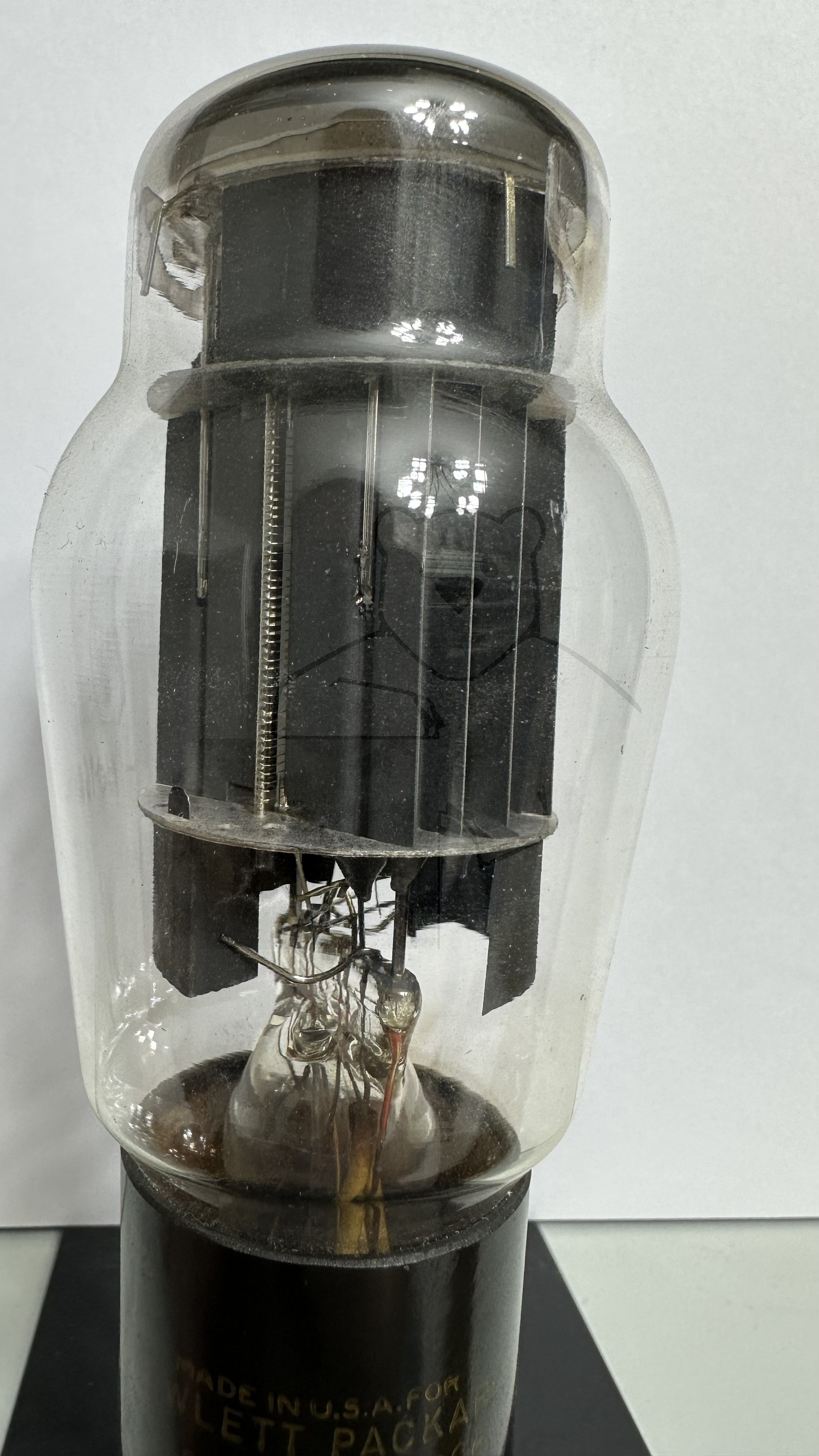

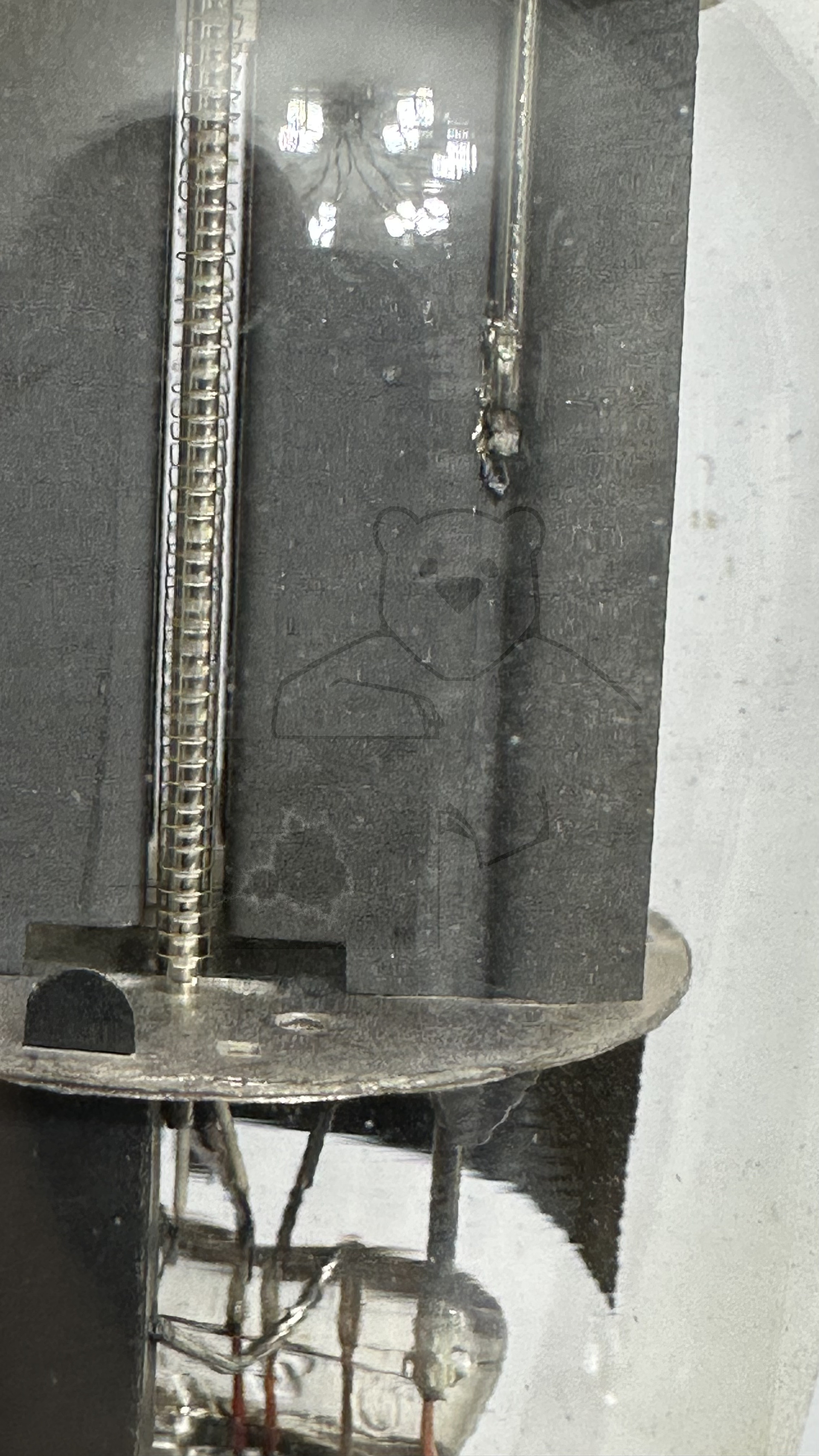

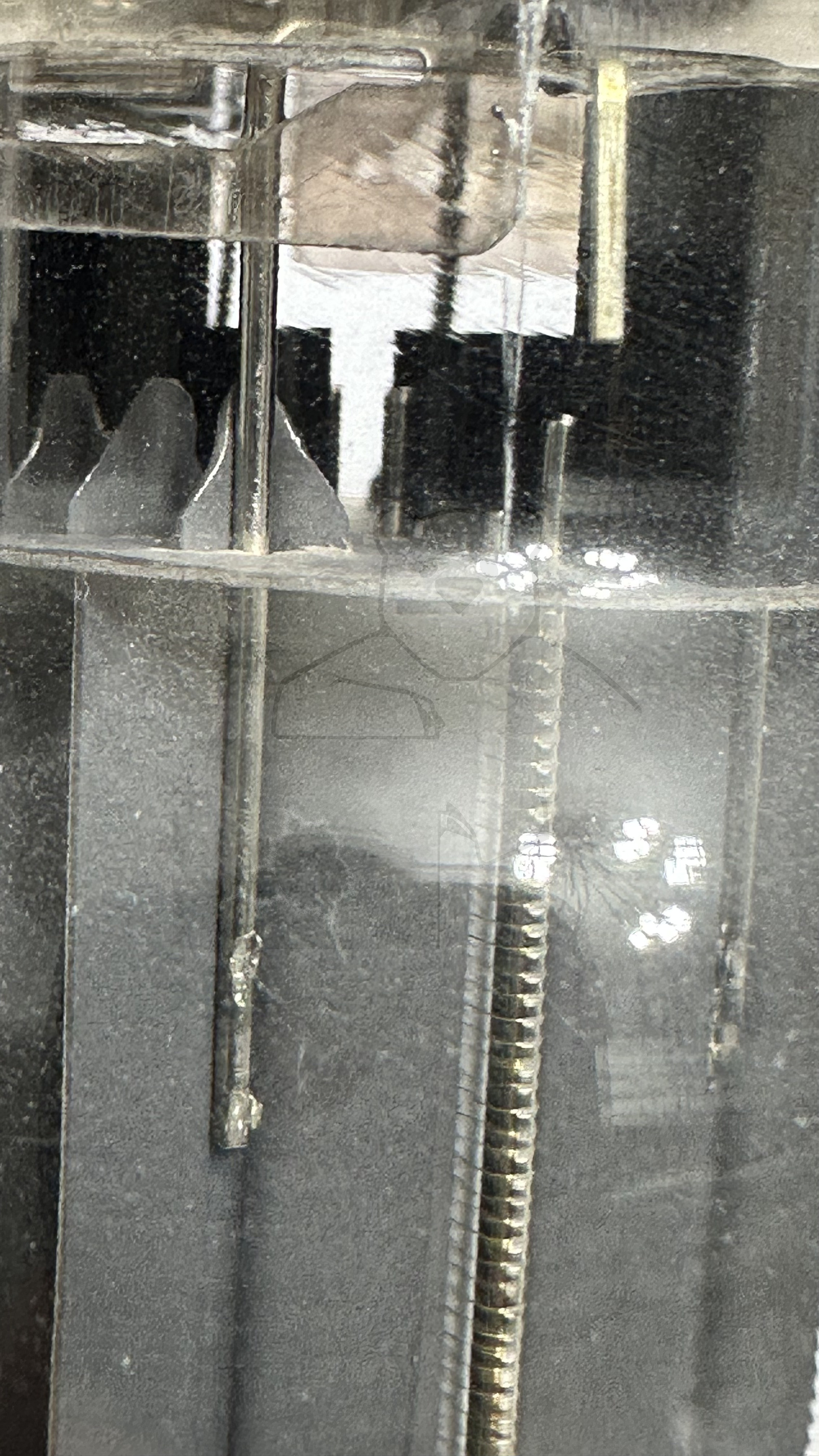

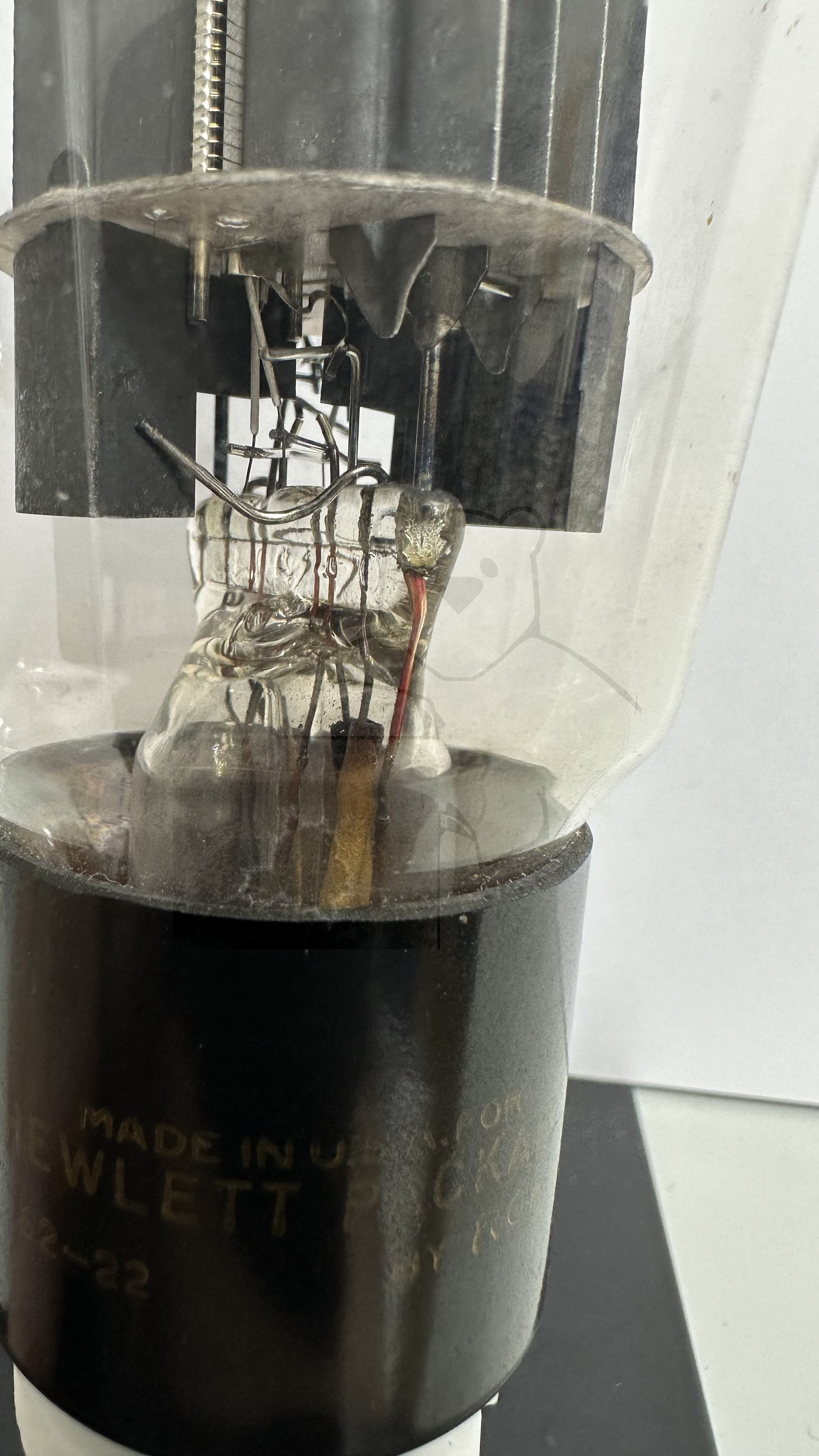

Daten und Bilder der Röhre: 6AS7G

🔎 Beschreibung der Röhre: 6AS7G

Name	6AS7G
Vergleichsname	6N13S → 6Н13С
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	2,5
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 19:10:42

🔎 Beschreibung der Systeme für die Röhre: 6AS7G

	System 1	System 2
Kathode	6	3
Gitter 1	4	1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5	2
Anode 2
Leuchtschirm
Heizung	7, 8	7, 8
Abschirmung
Funktion	→ Serien Regelroehre, Laengsreglung	→ Serien Regelroehre, Laengsreglung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

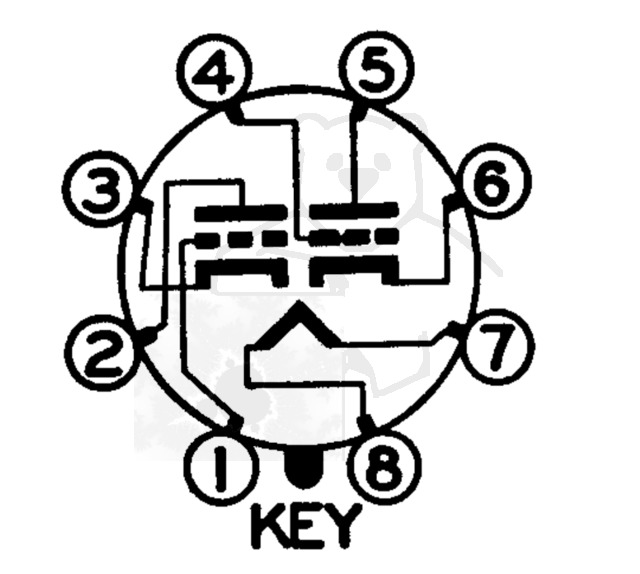

🔎 Sockelschaltung der 6AS7G

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6AS7G
Datenblatt 6AS7 Svetlana.pdf (75 kB)
Datenblatt 6AS7G RCA [www.tubedata.info].pdf (147 kB)
Datenblatt 6AS7G Tung-Sol [www.tubedata.info].pdf (272 kB)
Datenblatt 6AS7GA General Electric.pdf (212 kB)
Datenblatt 6AS7GA Tung-Sol [www.tubedata.info].pdf (97 kB)
Datenblatt 6AS7GYB General Electric [www.tubedata.info].pdf (78 kB)
Pruefkarte 6AS7G 6080 CV2523 A1834 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
