Daten und Bilder der Röhre: LS1000

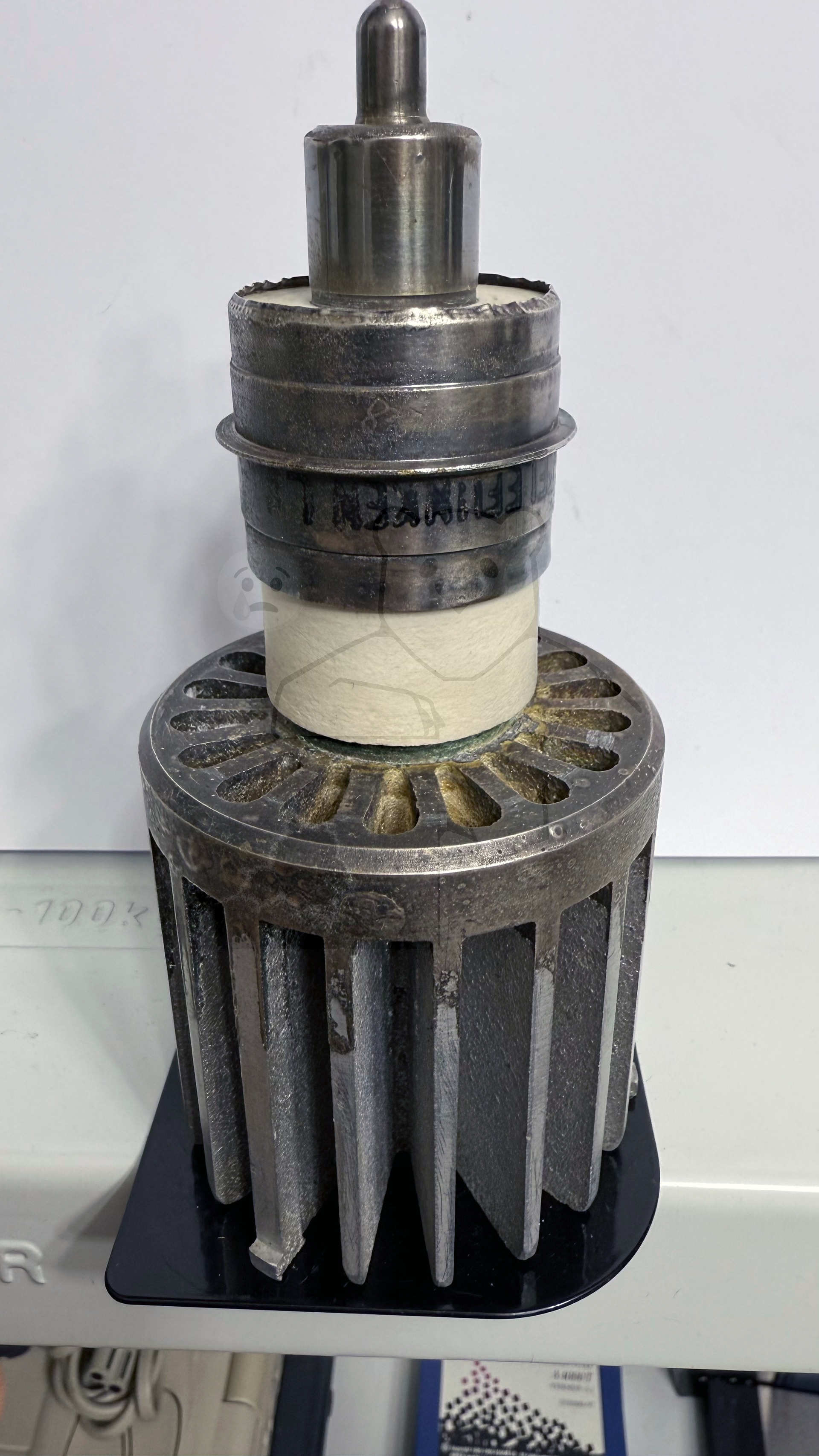

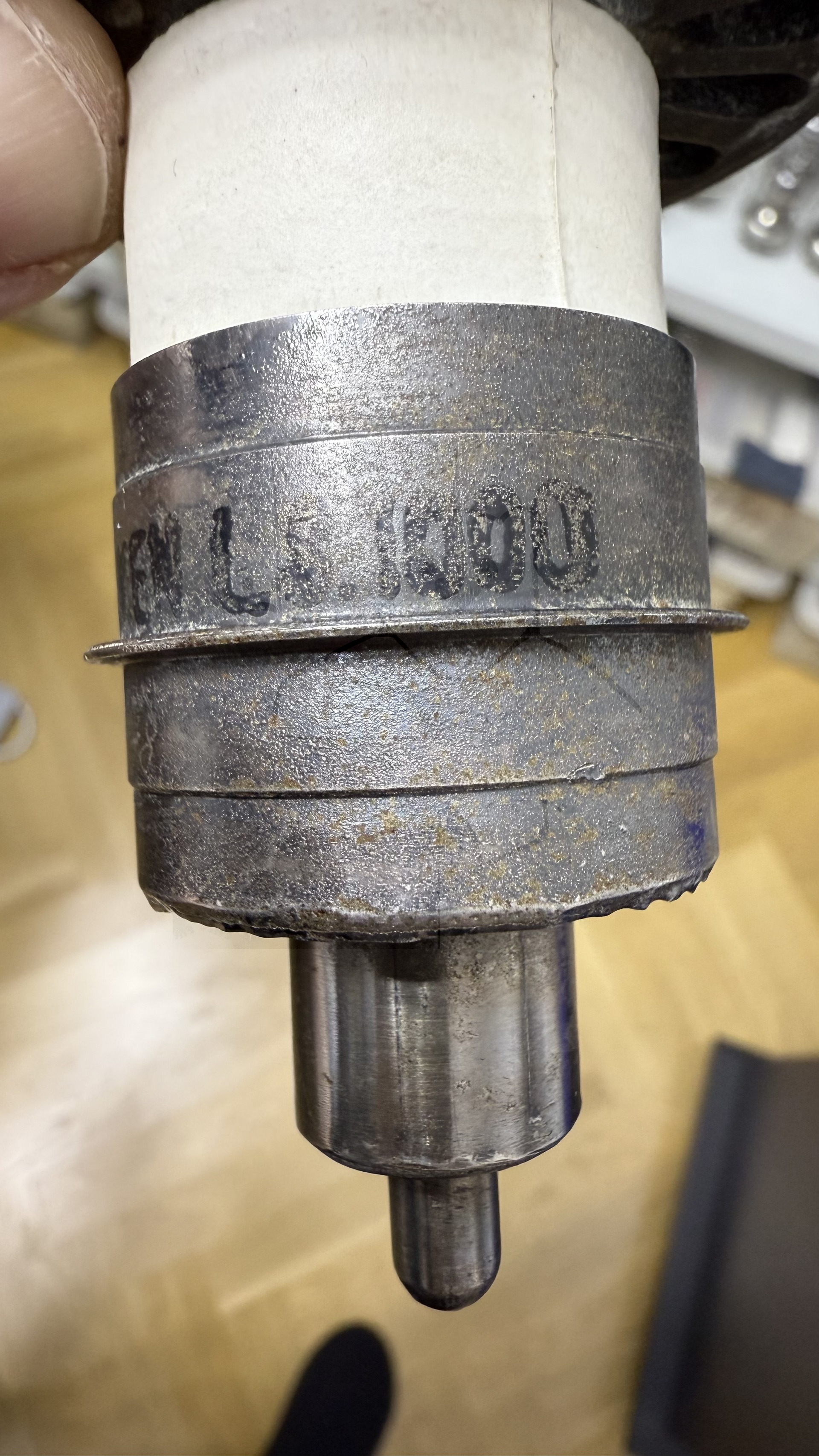

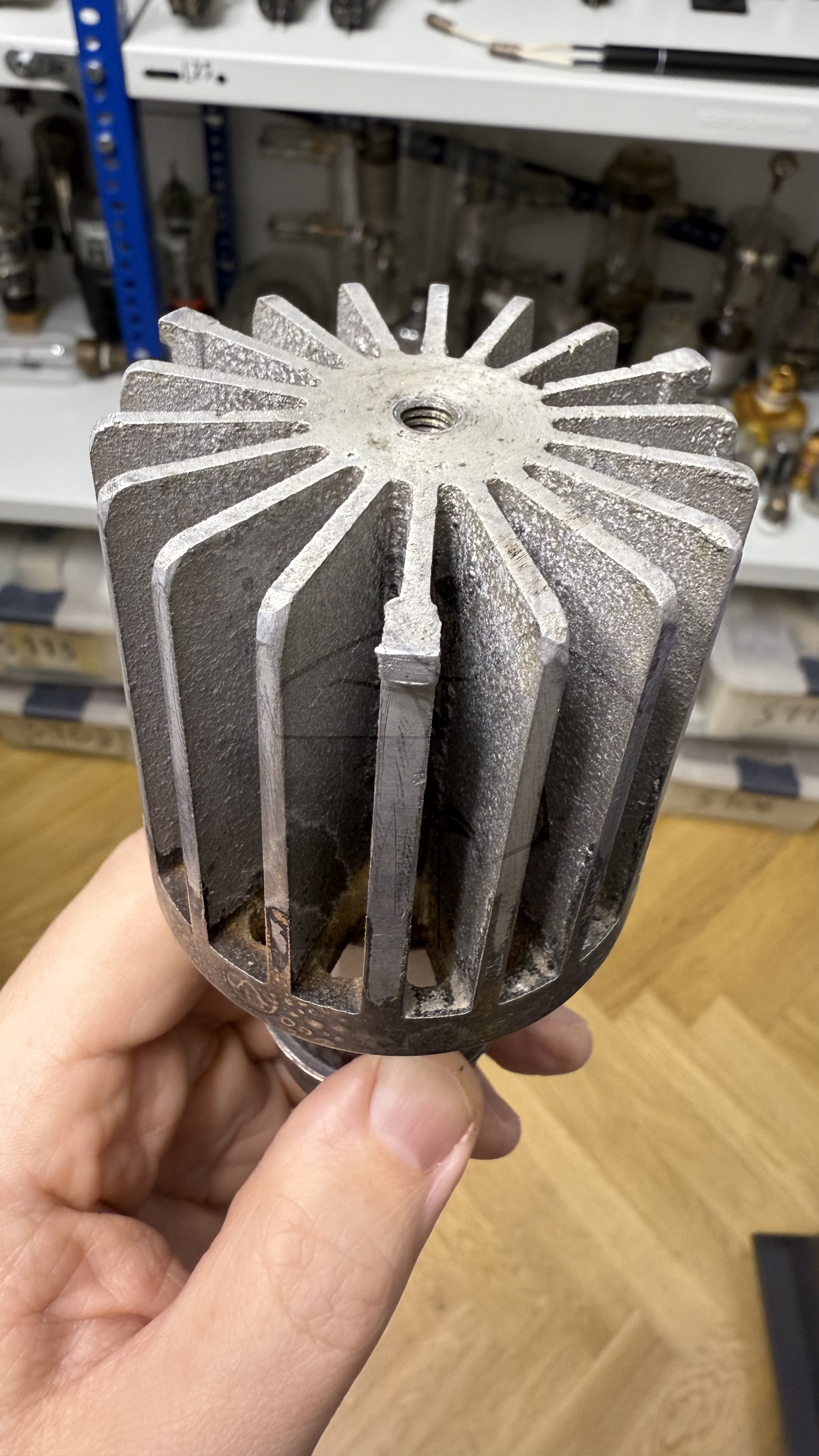

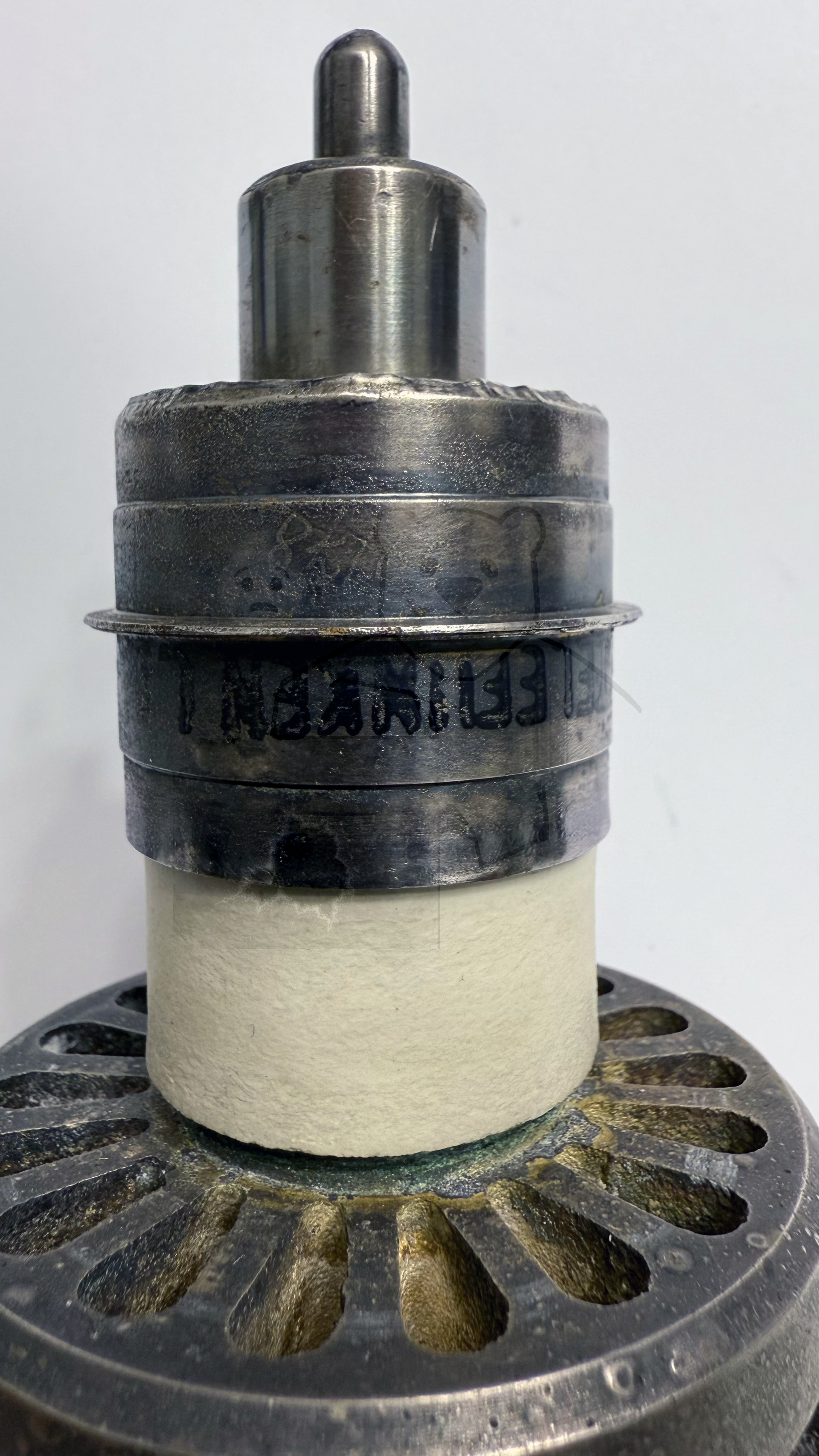

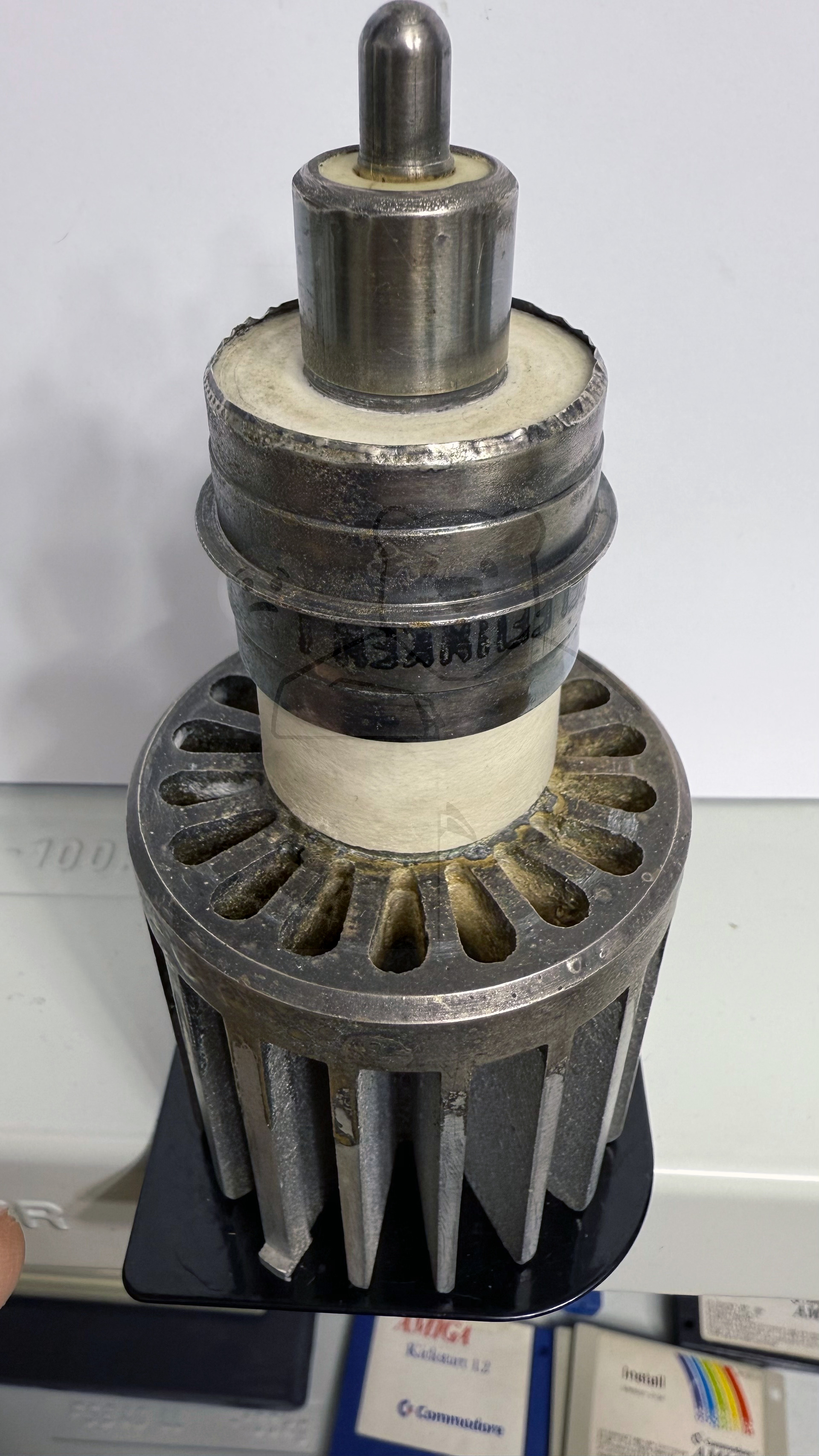

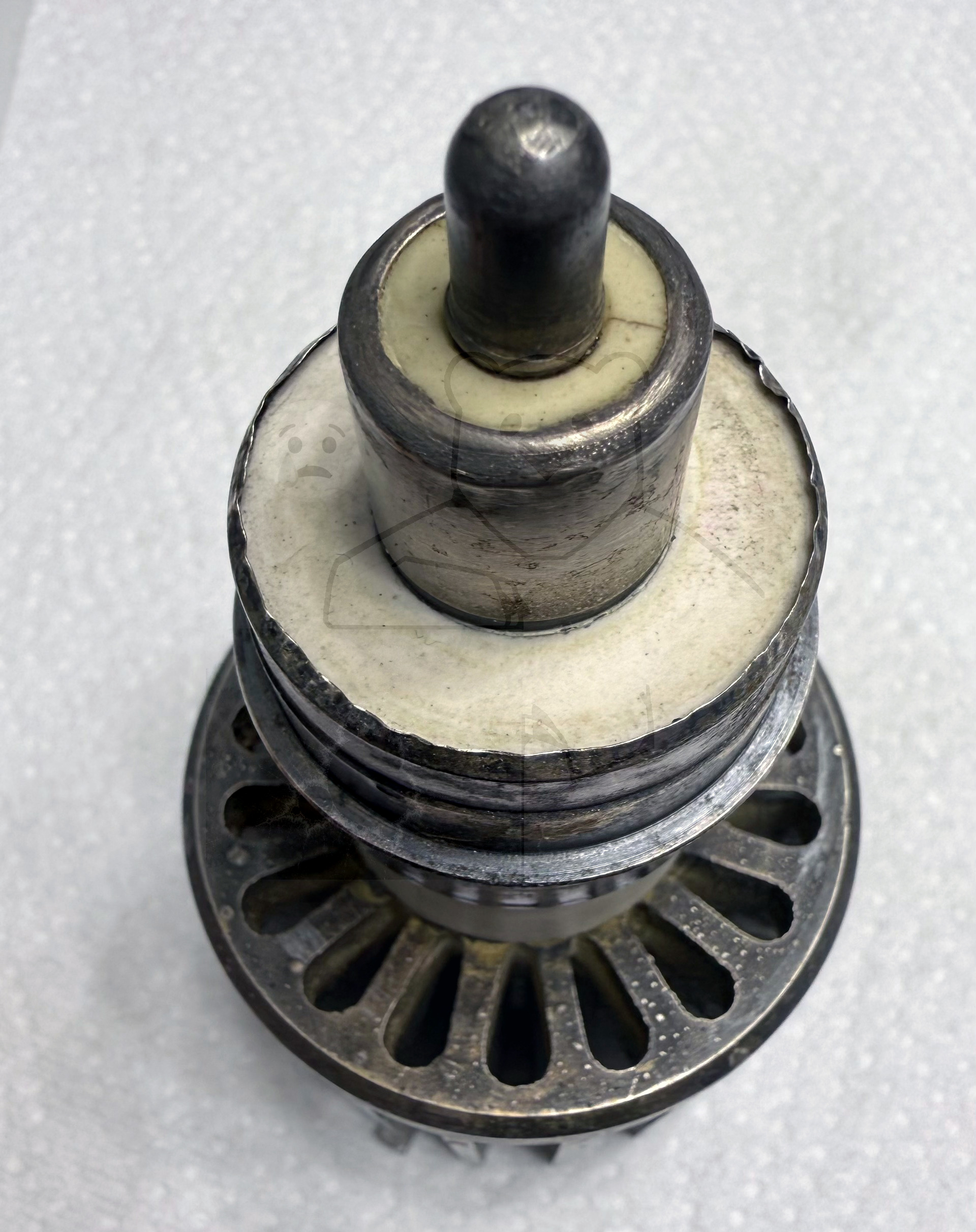

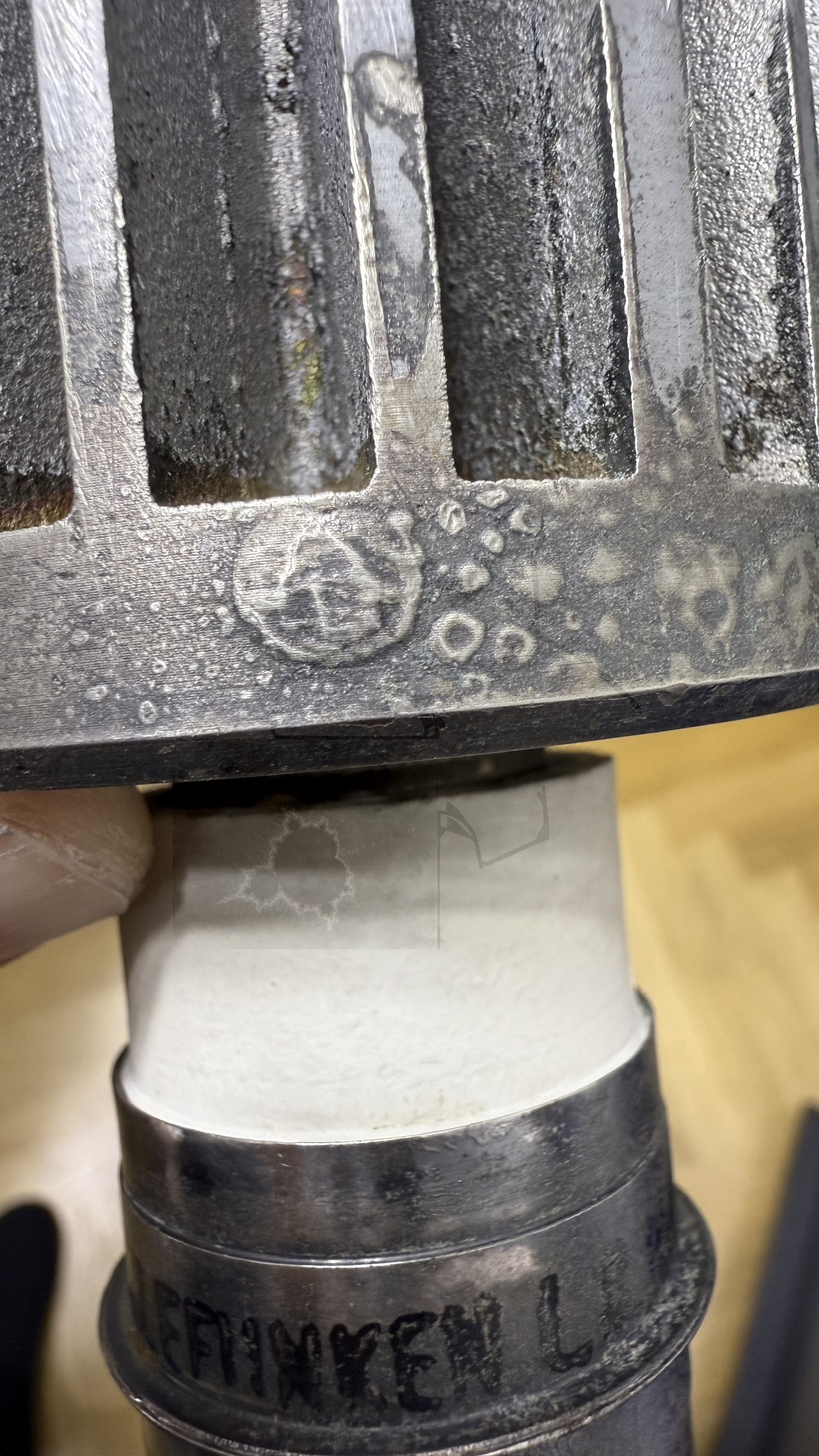

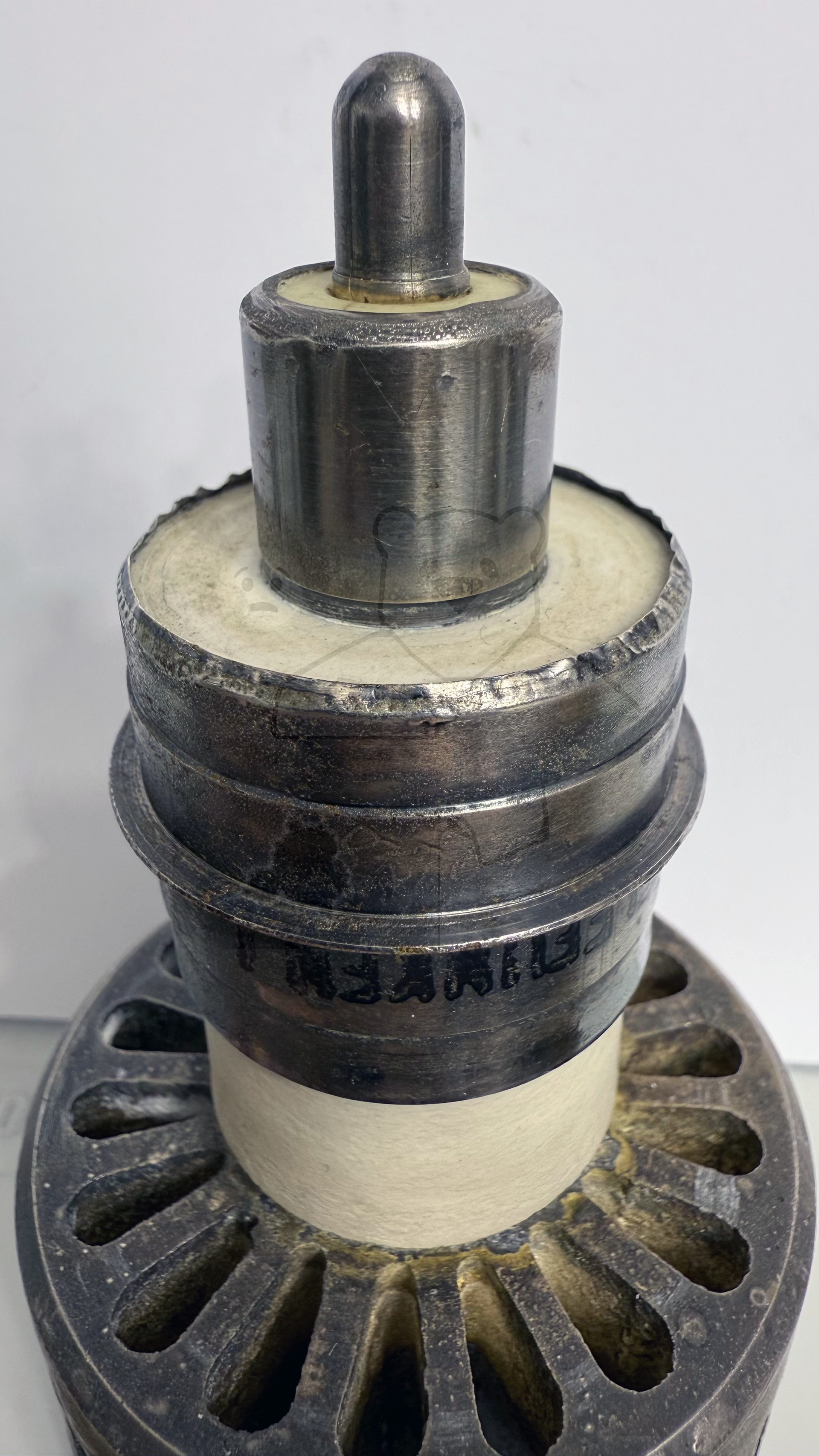

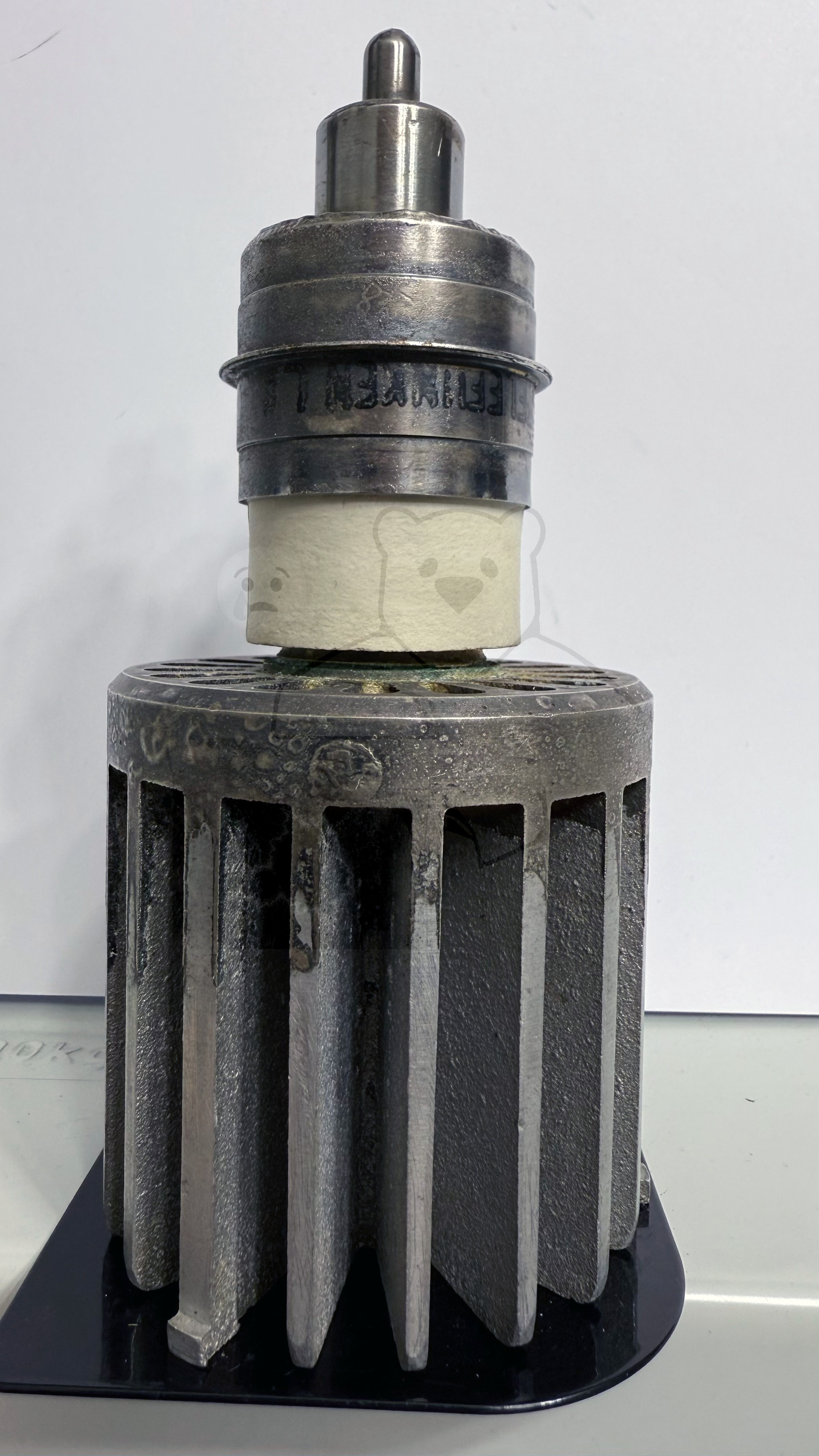

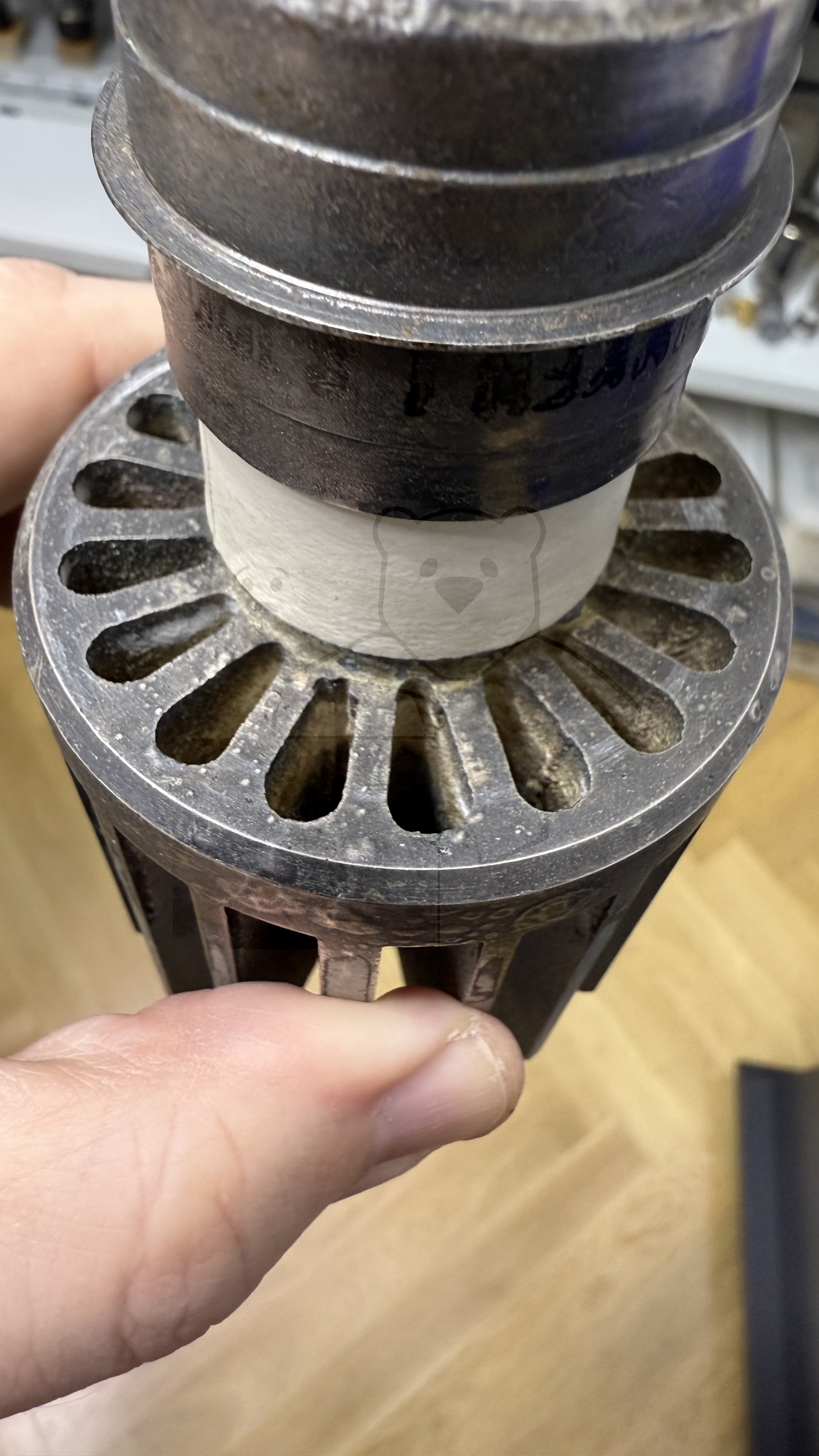

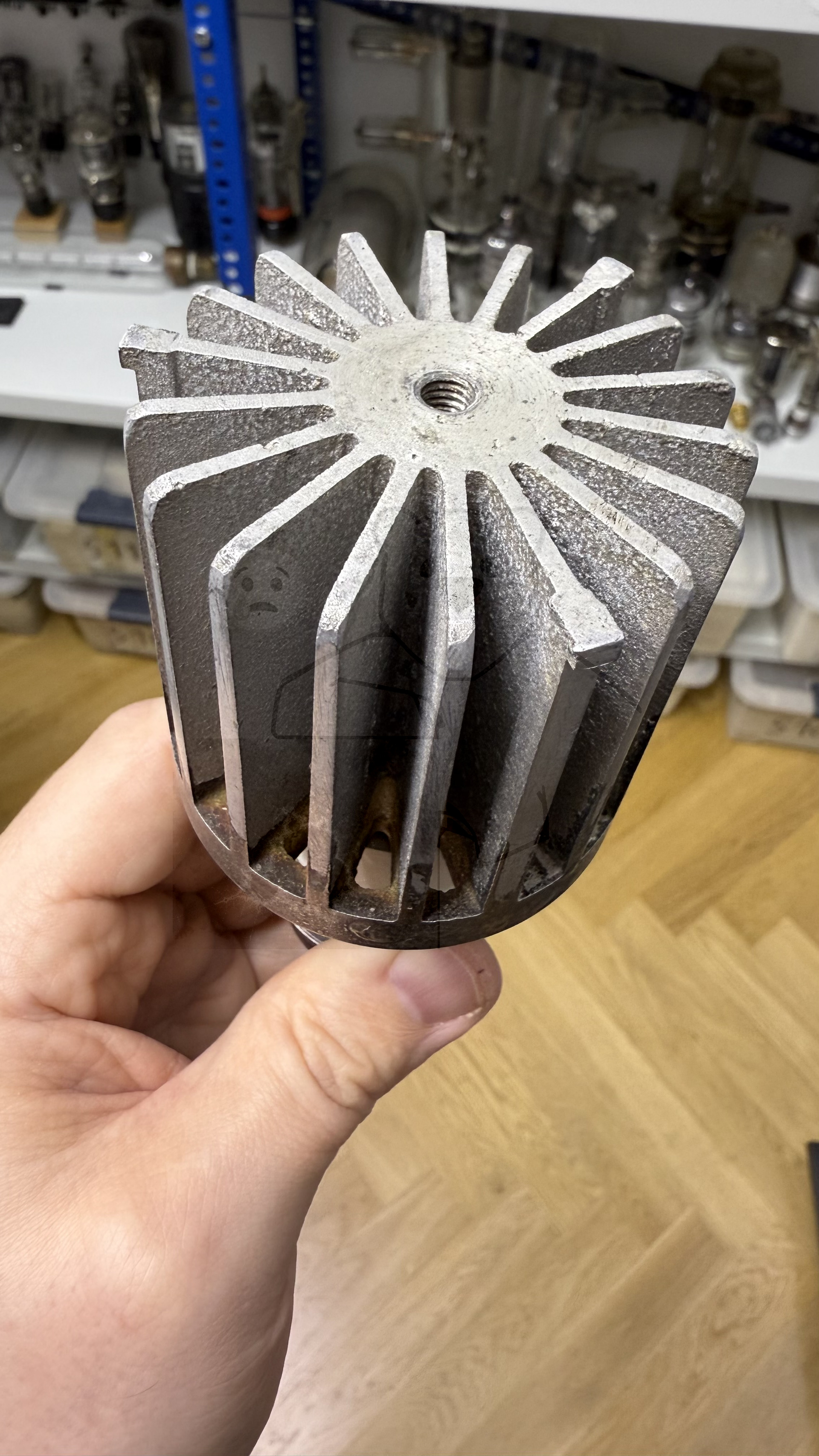

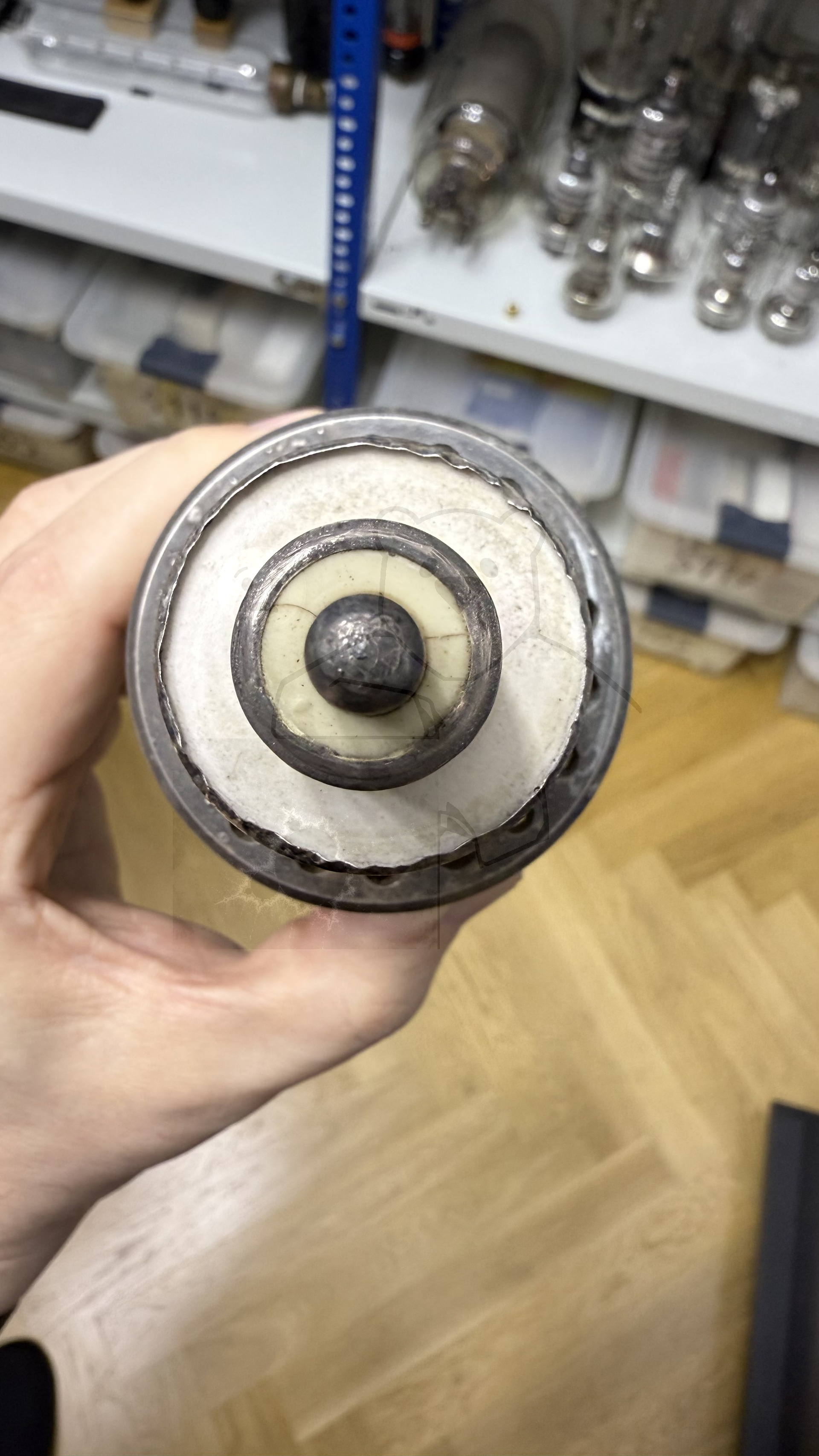

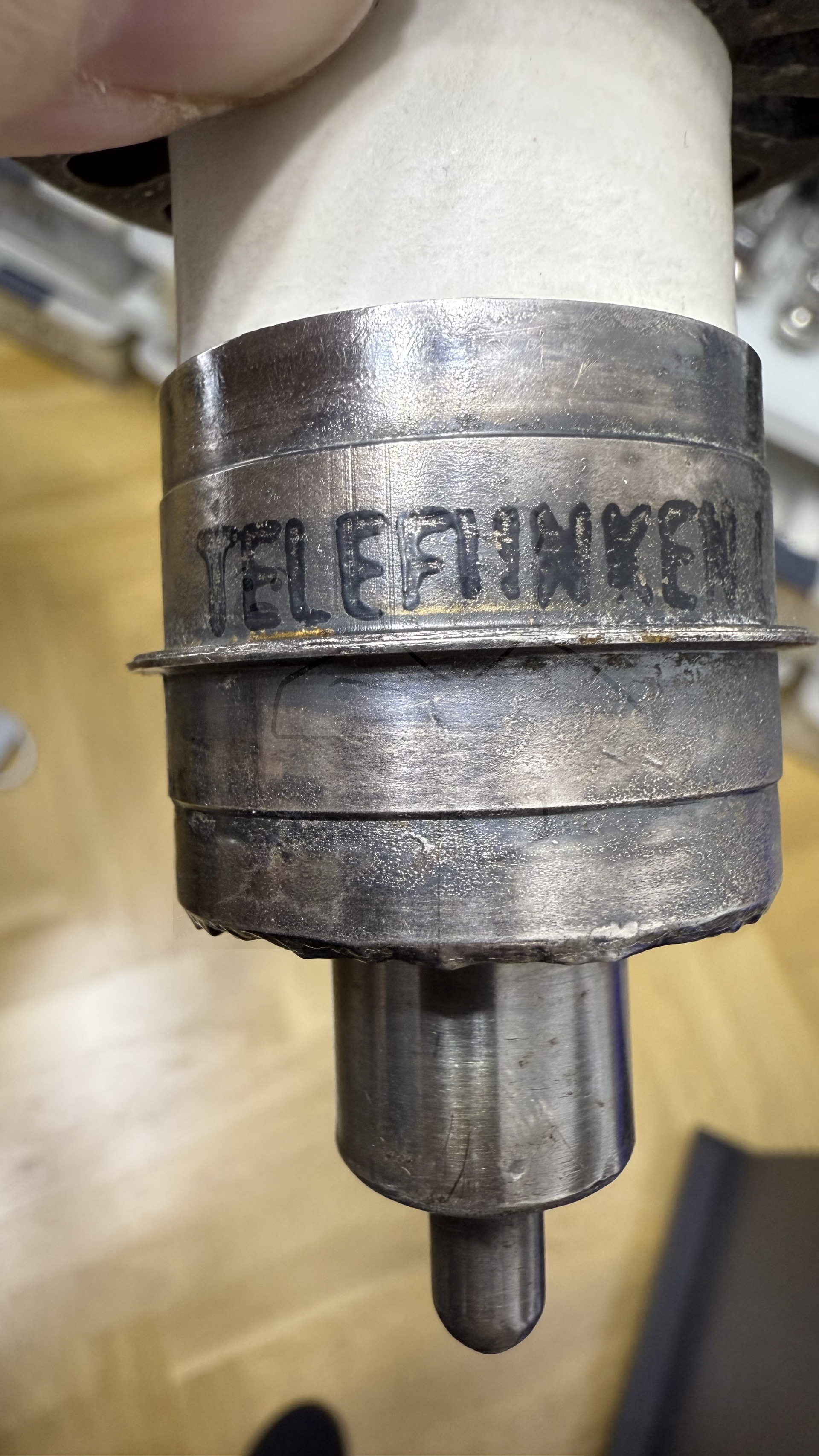

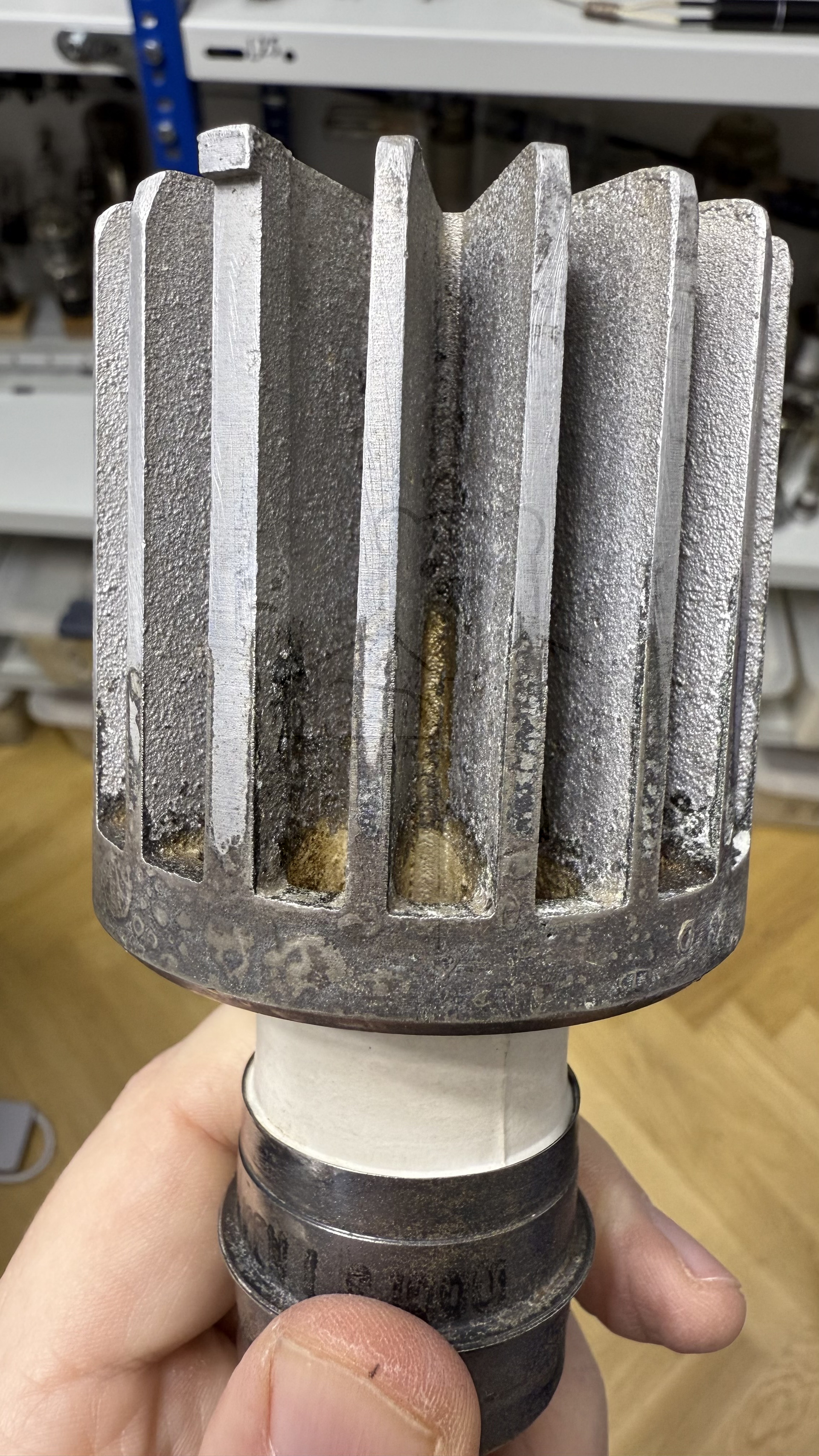

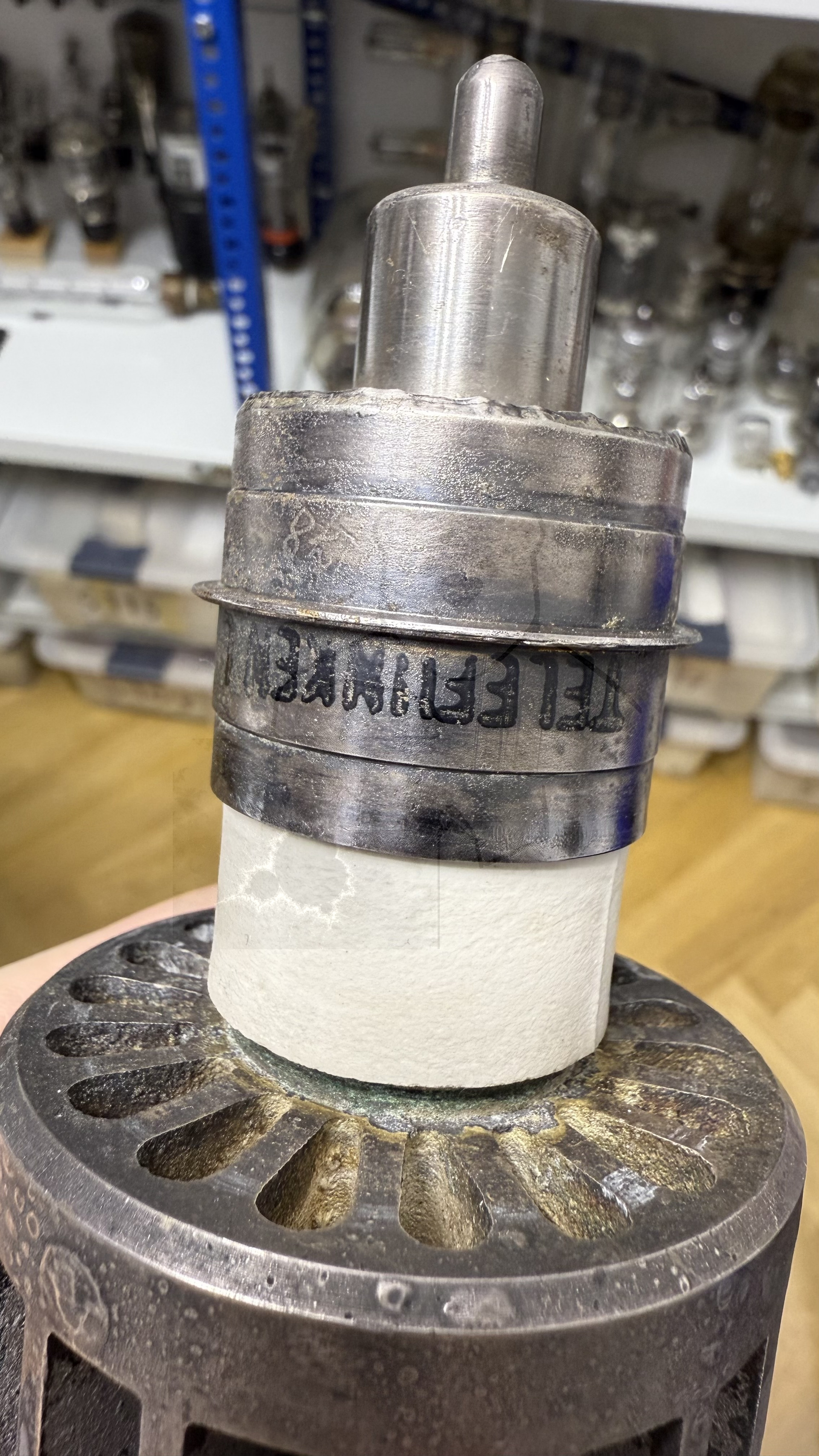

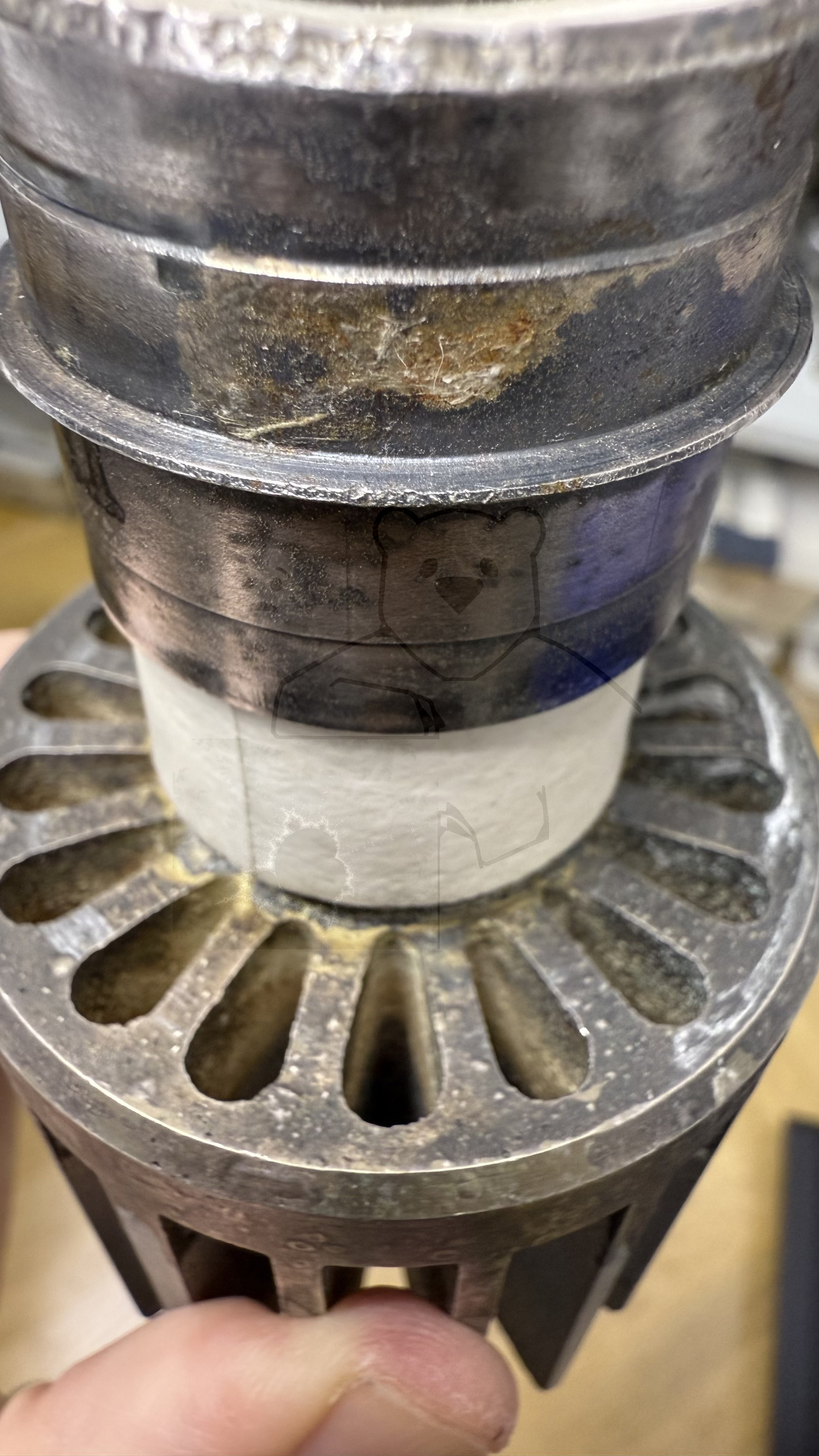

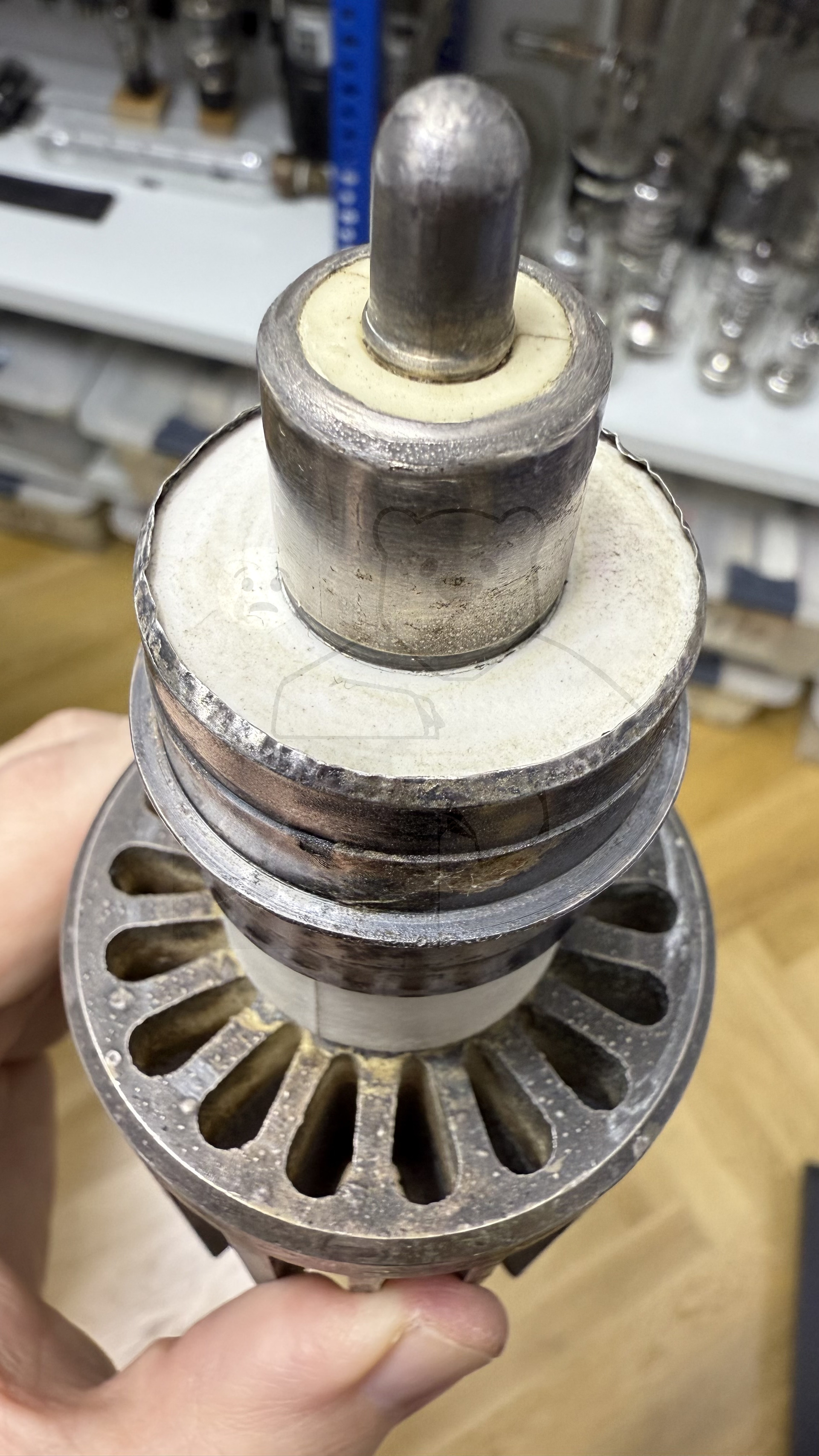

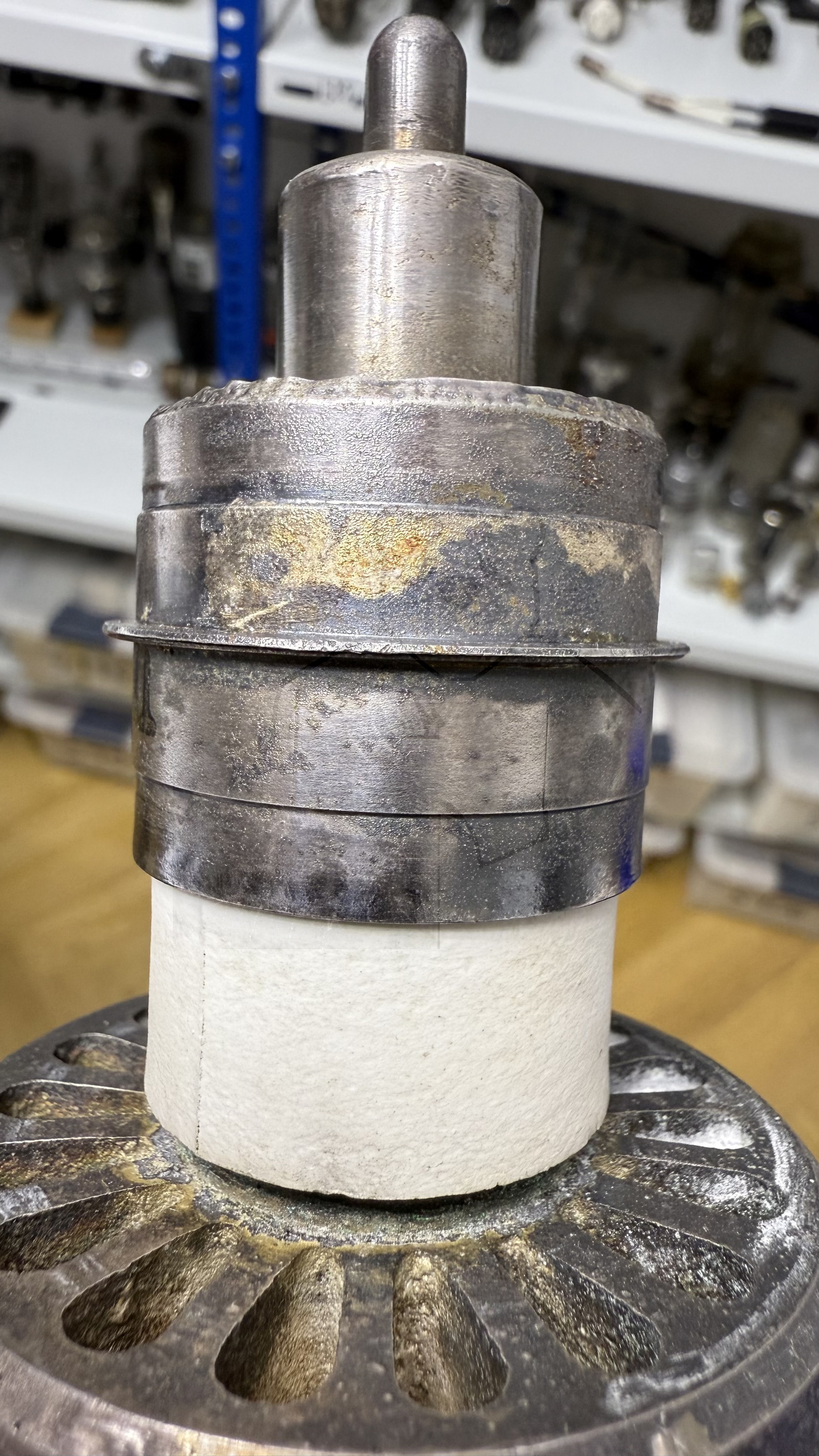

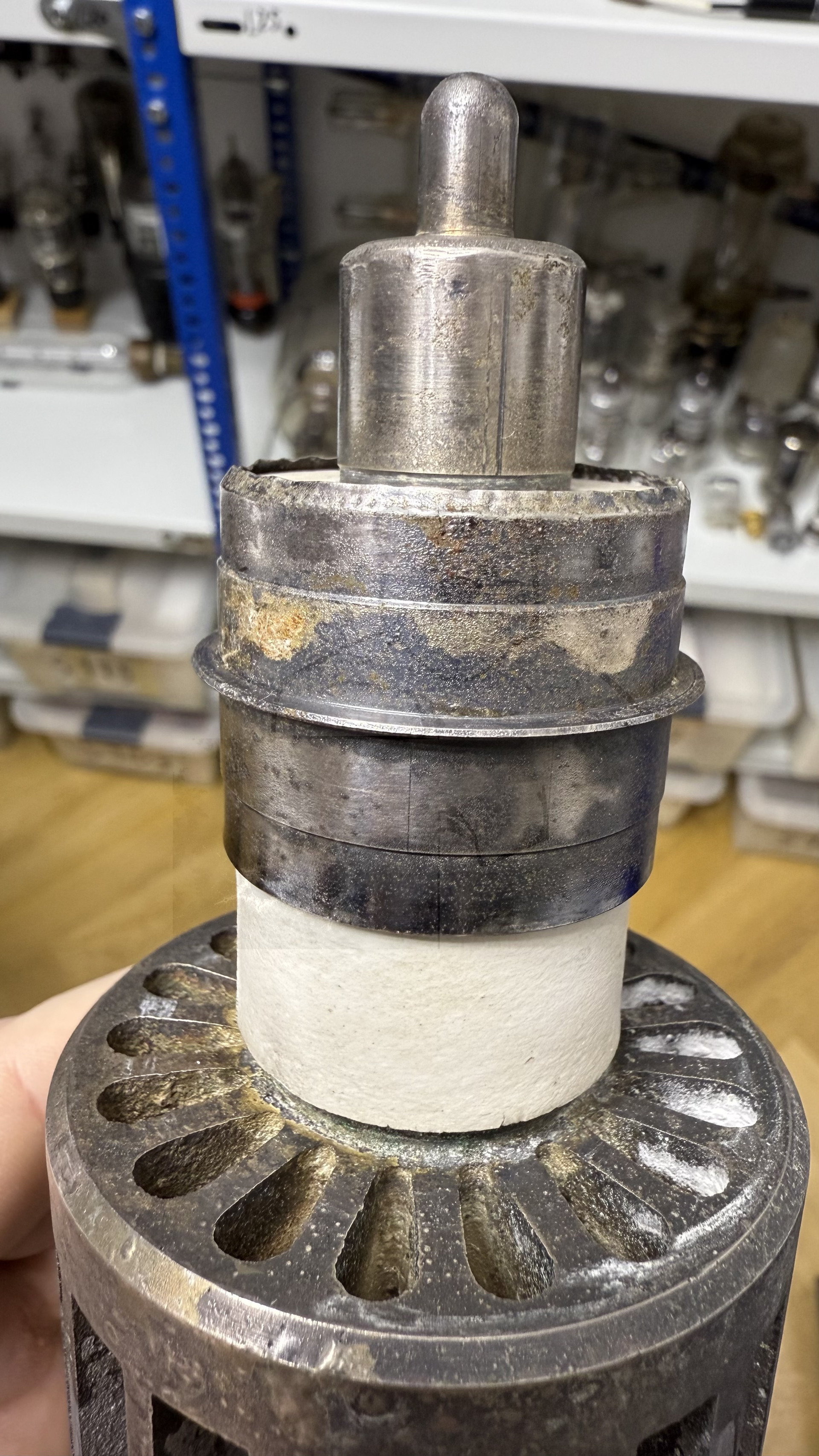

🔎 Beschreibung der Röhre: LS1000 Inventarnummer: 08286

Name	→ LS1000
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	4,1
Art der Heizung	Halb-Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp	Frühe Metall-Keramik Scheibentriode
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	59/78
Verpackung	Neutrale Verpackung
Getestet	Heizfaden hat Durchgang, Emission nicht gemessen
Hoheitszeichen
Letzte Änderung
Lager	S43b

🔎 Beschreibung der Systeme für die Röhre: LS1000

	System 1
Kathode	k
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der LS1000

Bildquelle: Huber und Richter, Stand der Metallkeramikröhrentechnik 1942-1943
