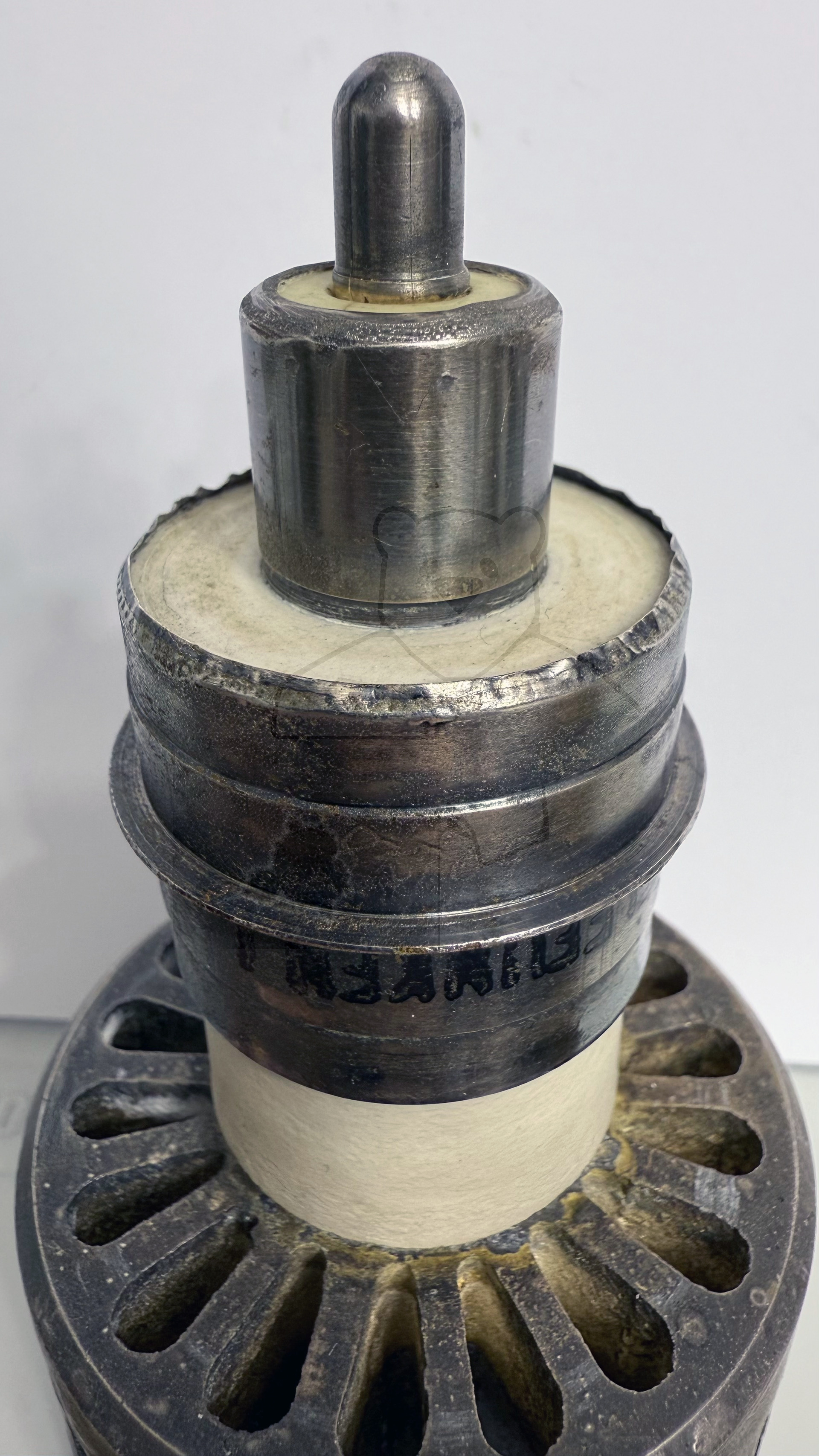

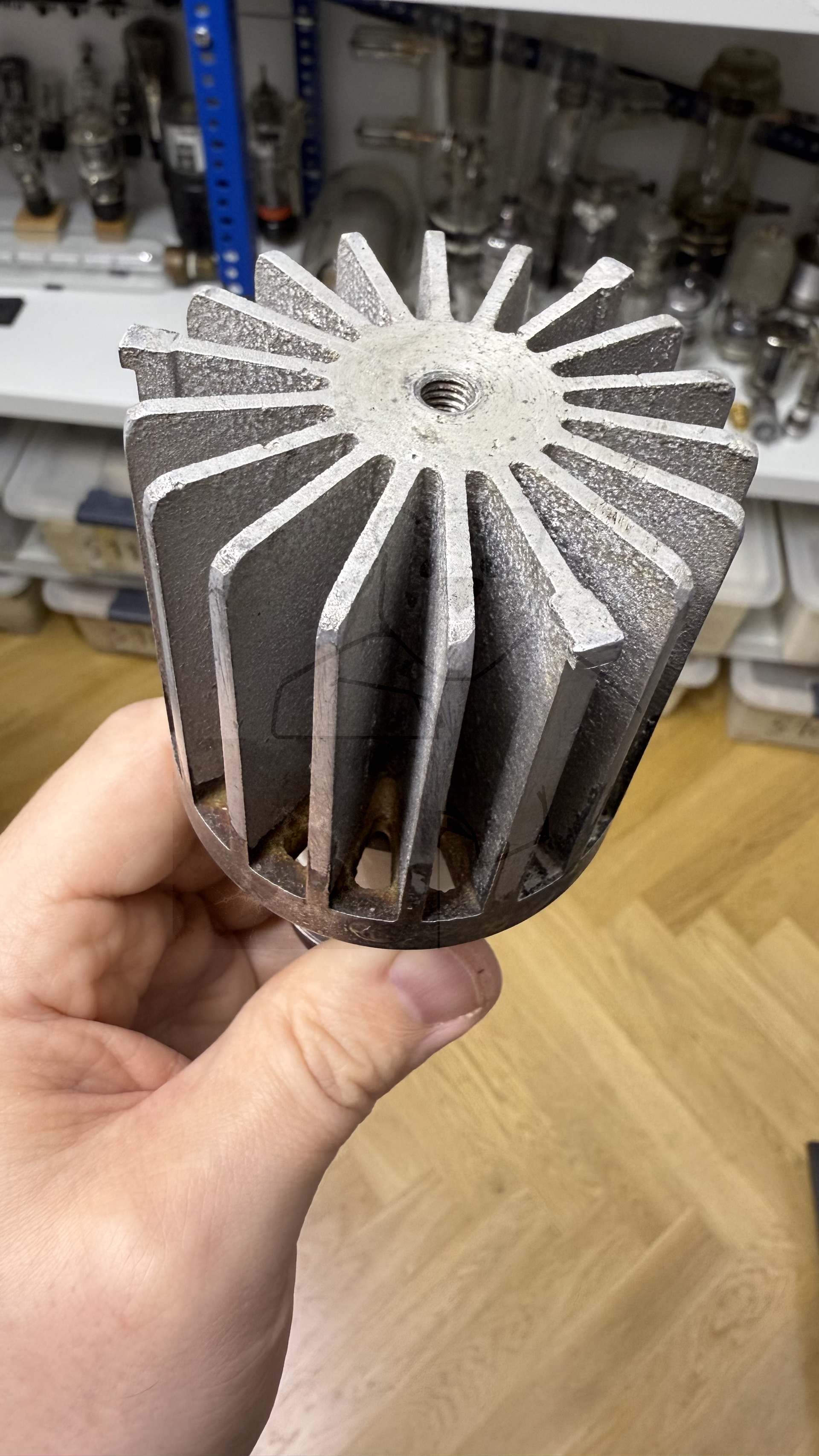

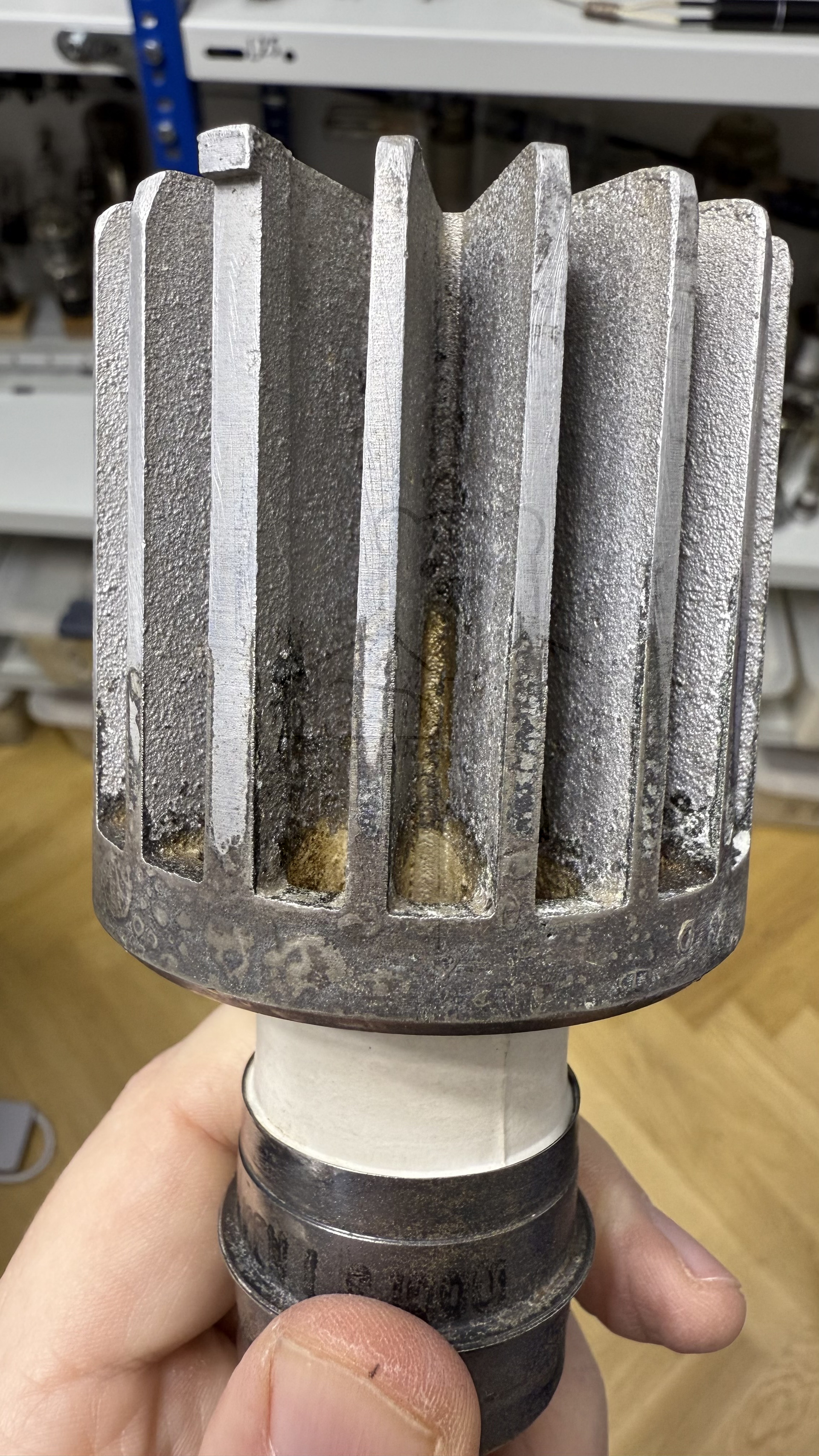

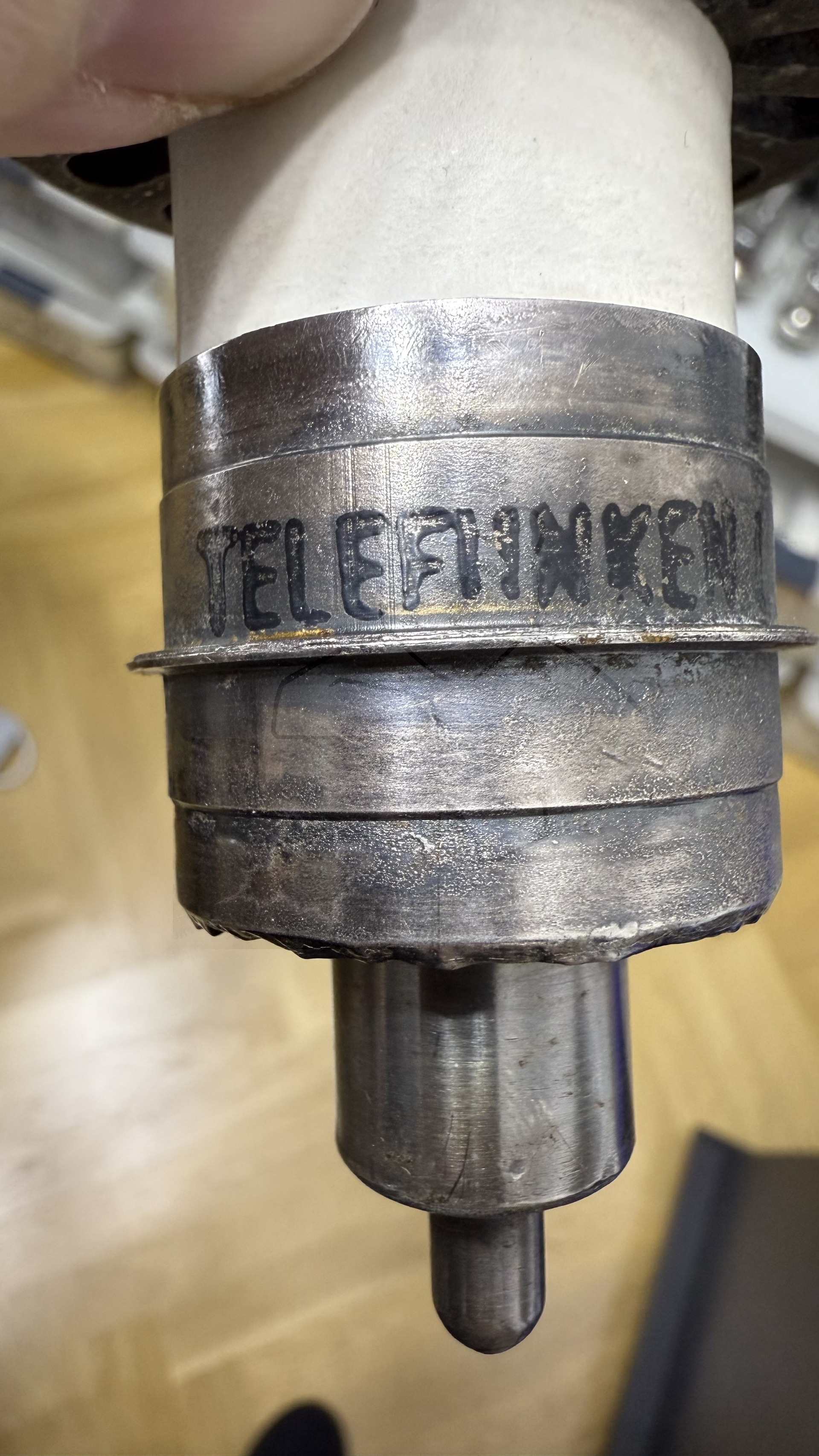

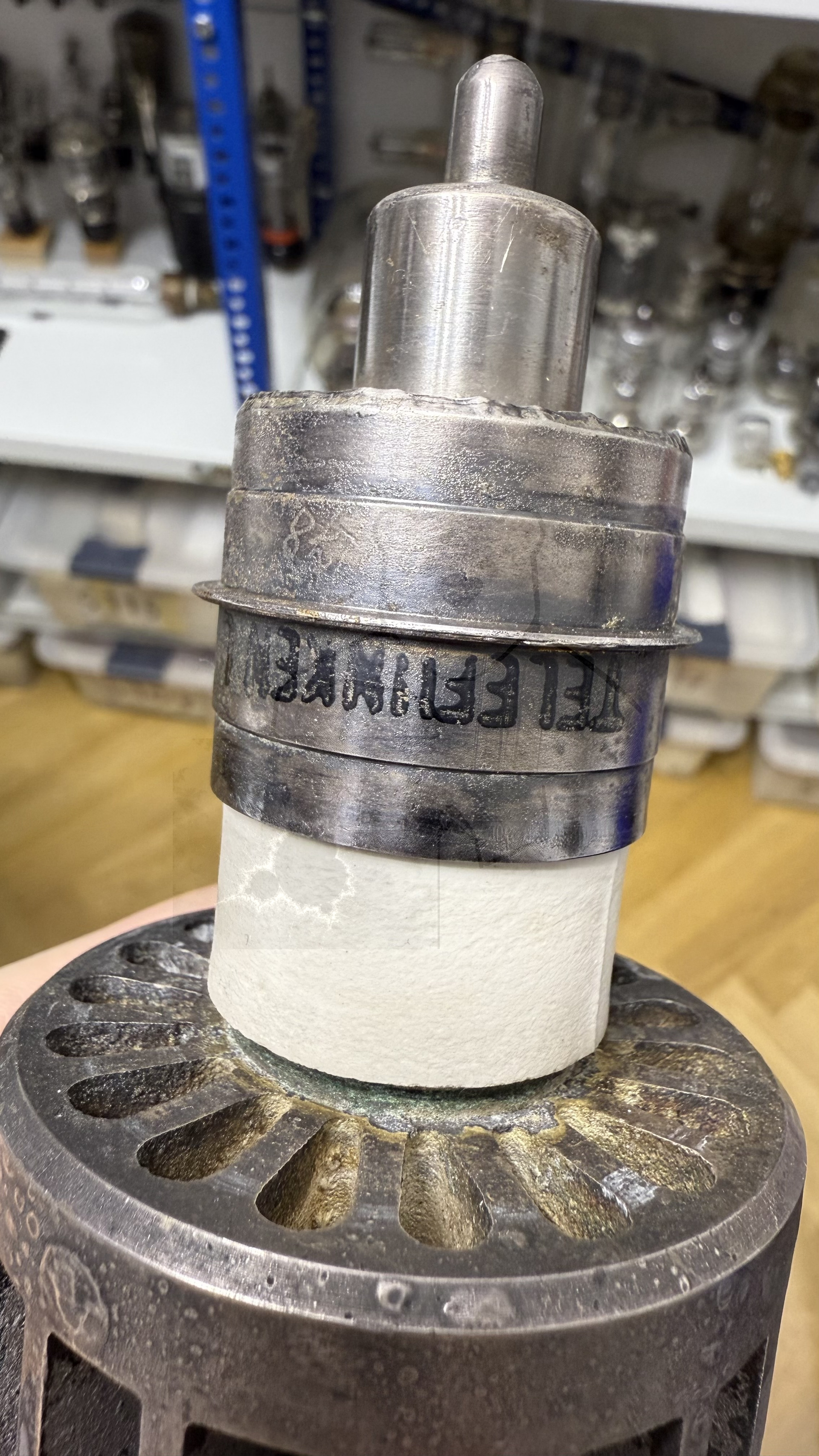

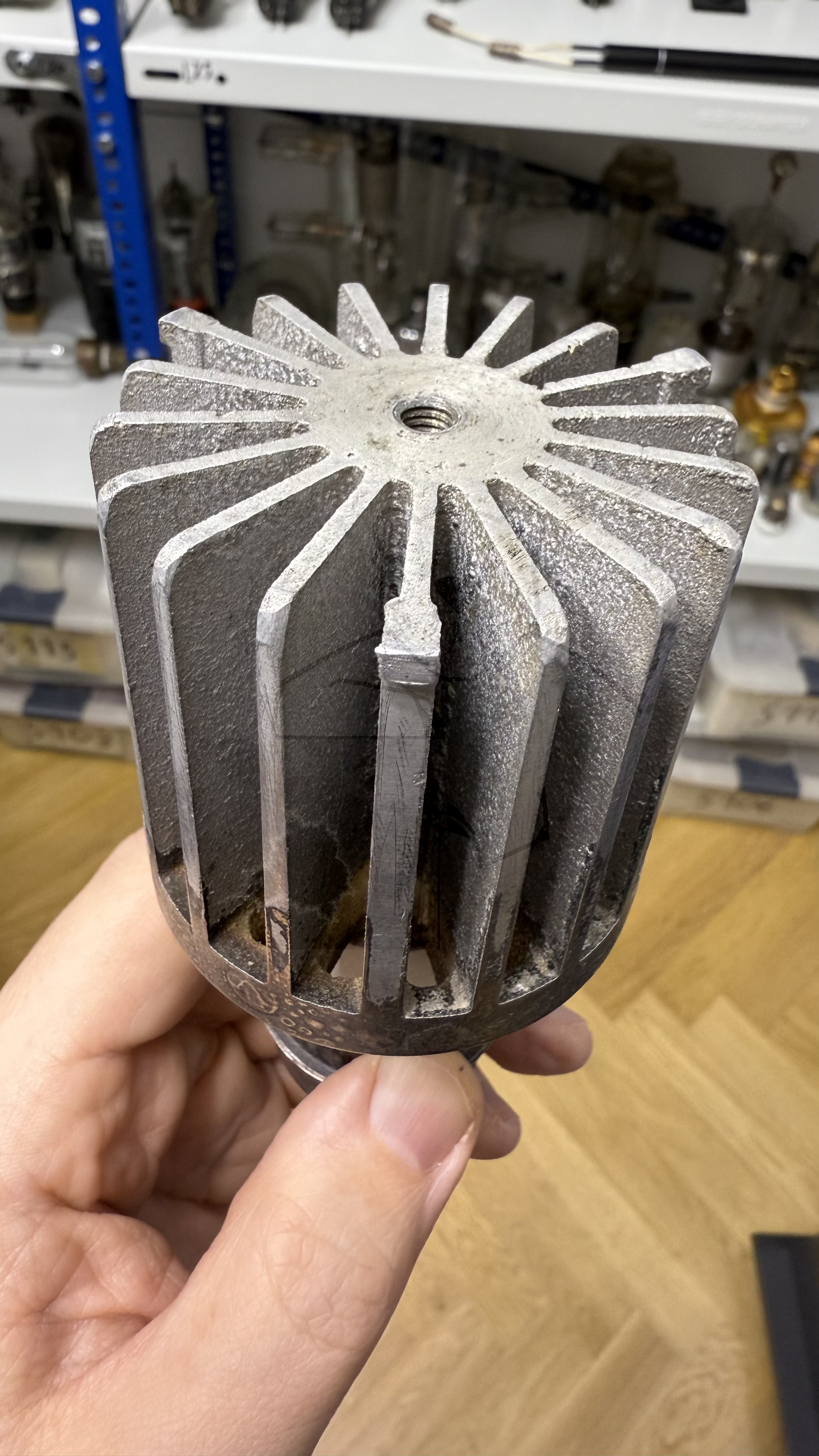

Daten und Bilder der Röhre: LS1000

🔎 Beschreibung der Röhre: LS1000

Name	LS1000
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	4,1
Art der Heizung	Halb-Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen	Frühe Metall-Keramik Scheibentriode
Letzte Änderung	15.04.2019 20:18:05

🔎 Beschreibung der Systeme für die Röhre: LS1000

	System 1
Kathode	k
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

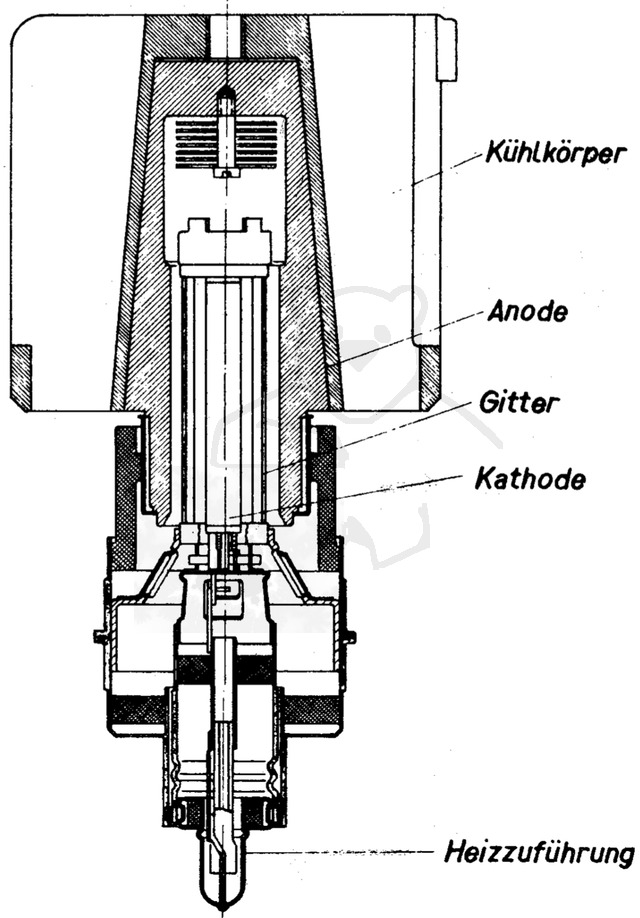

🔎 Sockelschaltung der LS1000

Bildquelle: Huber und Richter, Stand der Metallkeramikröhrentechnik 1942-1943

🔎 Datenblätter zur Röhre: LS1000
Datenblatt LS1000 Telefunken [www.tubedata.info].pdf (182 kB)
