🔎 Beschreibung der Röhre: ECC83 Inventarnummer: 08261
| Name | → ECC83 📺 Mit Video |
| Vergleichsname | → 12AX7 → 12AX7A-C → 12AX7VKA → 12AX7WB → 5751 7025 B759 CV492 |
| Hersteller | → JJ Electronic |
| Heizspannung (Volt) | 6,3 oder 12,6 |
| Heizstrom (Ampère) | 0,3 oder 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung. Ein Witz am Rande: → Achtung! Diese Röhren sind sowohl meßtechnisch als auch akustisch zum Teil besser als manche russische Produktion und vor allen Dingen sehr rauscharm. |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | Verbaut, The Fisher 500-C |
🔎 Beschreibung der Systeme für die Röhre: ECC83
| System 1 | System 2 | |
| Kathode | 8 | 3 |
| Gitter 1 | 7 | 2 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 1 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 - Mittelanzapfung auf Stift 9 | 4, 5 - Mittelanzapfung auf Stift 9 |
| Abschirmung | ||
| Funktion | → Niederfrequenzverstaerker, Triode |
→ Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der ECC83
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu ECC83
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/4OLCBSEOxdA (Durch Anklicken verlassen Sie diese Webseite!)
🔎 YouTube Video zu ECC83
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/HztE5l3g8e4 (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: ECC83
Anwendung ECC83.pdf (173 kB)
Datenblatt ECC83 Ei [www.tubedata.info].pdf (701 kB)
Datenblatt ECC83 Lamina [www.tubedata.info].pdf (2442 kB)
Datenblatt ECC83 Philips Version 1.pdf (170 kB)
Datenblatt ECC83 Philips Version 2 [www.tubedata.info].pdf (474 kB)
Datenblatt ECC83 Philips Version 3 [www.tubedata.info].pdf (152 kB)
Datenblatt ECC83 RFT.pdf (94 kB)
Datenblatt ECC83 Telefunken.pdf (126 kB)
Pruefkarte ECC83 12AX7 - Karte 1 - Funke W19 Roehrenpruefer.pdf (161 kB)
Pruefkarte ECC83 12AX7 - Karte 2 - Funke W19 Roehrenpruefer.pdf (155 kB)
Pruefkarte ECC83 12AX7 7025 - Neuberger RPM370 Roehrenmessgeraet.pdf (210 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: ECC83

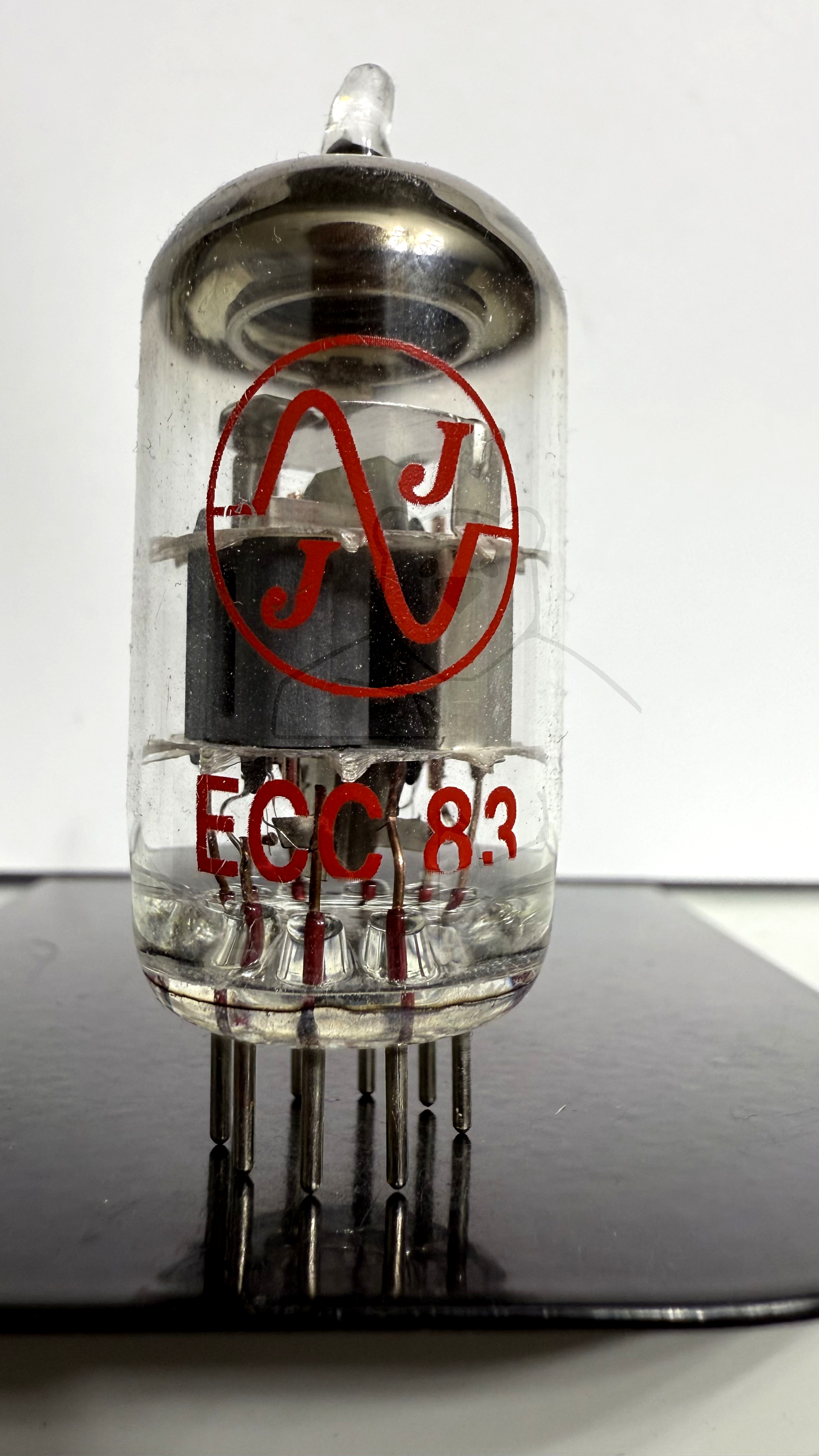

Röhre ECC83 #8261 Bild 1

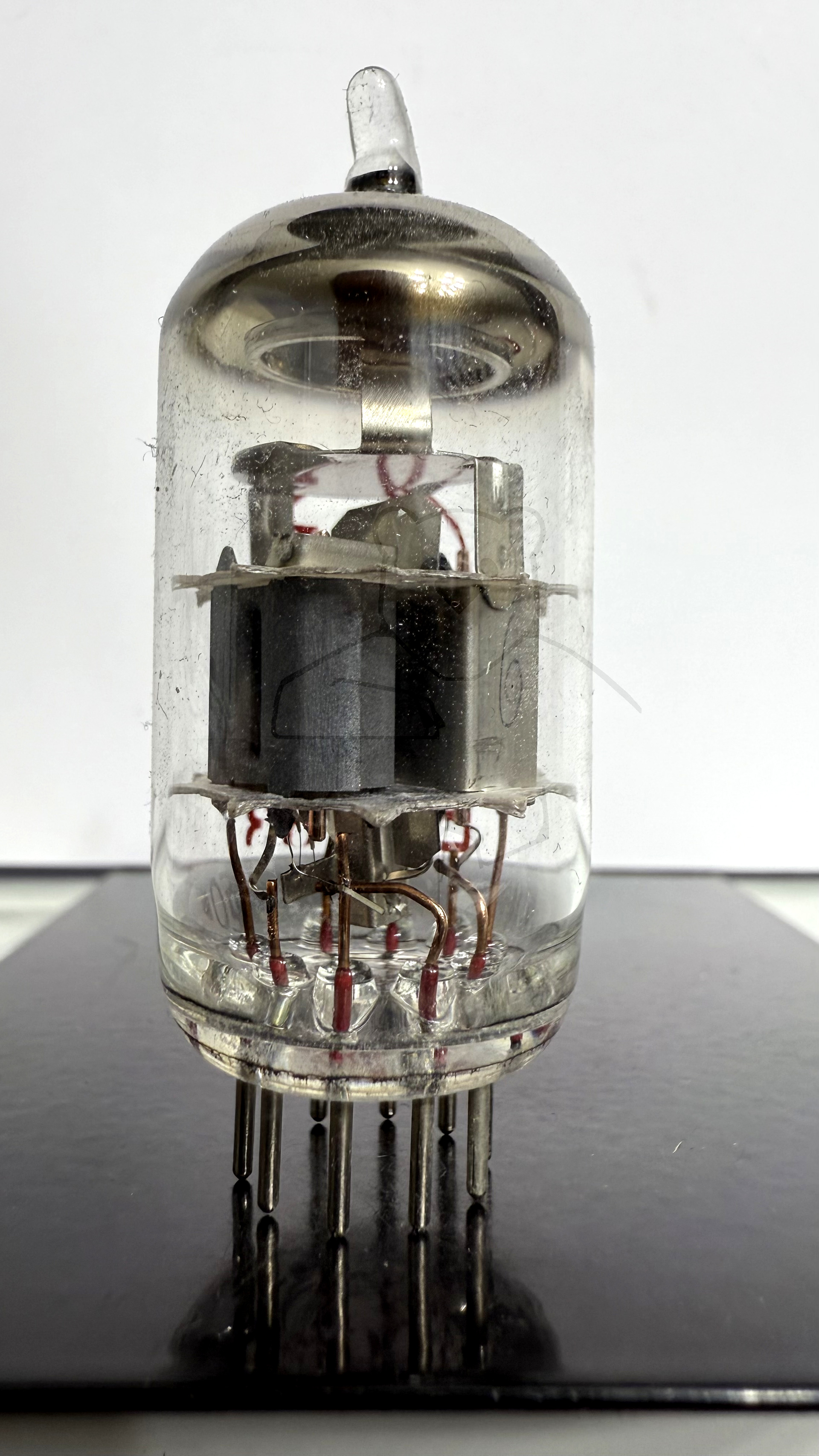

Röhre ECC83 #8261 Bild 2
