đ Beschreibung der Röhre: EC80 Inventarnummer: 08215
| Name | â EC80 |
| Vergleichsname | |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,48 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 790 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Bundeswehr Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | S134 |
đ Beschreibung der Systeme fĂŒr die Röhre: EC80
| System 1 | |
| Kathode | 3 |
| Gitter 1 | 1, 2, 7, 8 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 9 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Hochfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EC80
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: EC80
Anwendung EC80 [www.tubedata.info].pdf (1926 kB)
Datenblatt EC80 La Radiotechnique [www.tubedata.info].pdf (76 kB)
Datenblatt EC80 Philips [www.tubedata.info].pdf (140 kB)
Datenblatt EC80 Philips Version 1 [www.tubedata.info].pdf (149 kB)
Datenblatt EC80 Philips Version 2.pdf (140 kB)
Datenblatt EC80 Valvo.pdf (58 kB)
Pruefkarte EC80 - Neuberger RPM370 Roehrenmessgeraet.pdf (180 kB)
Pruefkarte EC80 6Q4 - Funke W19 Roehrenpruefer.pdf (143 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EC80

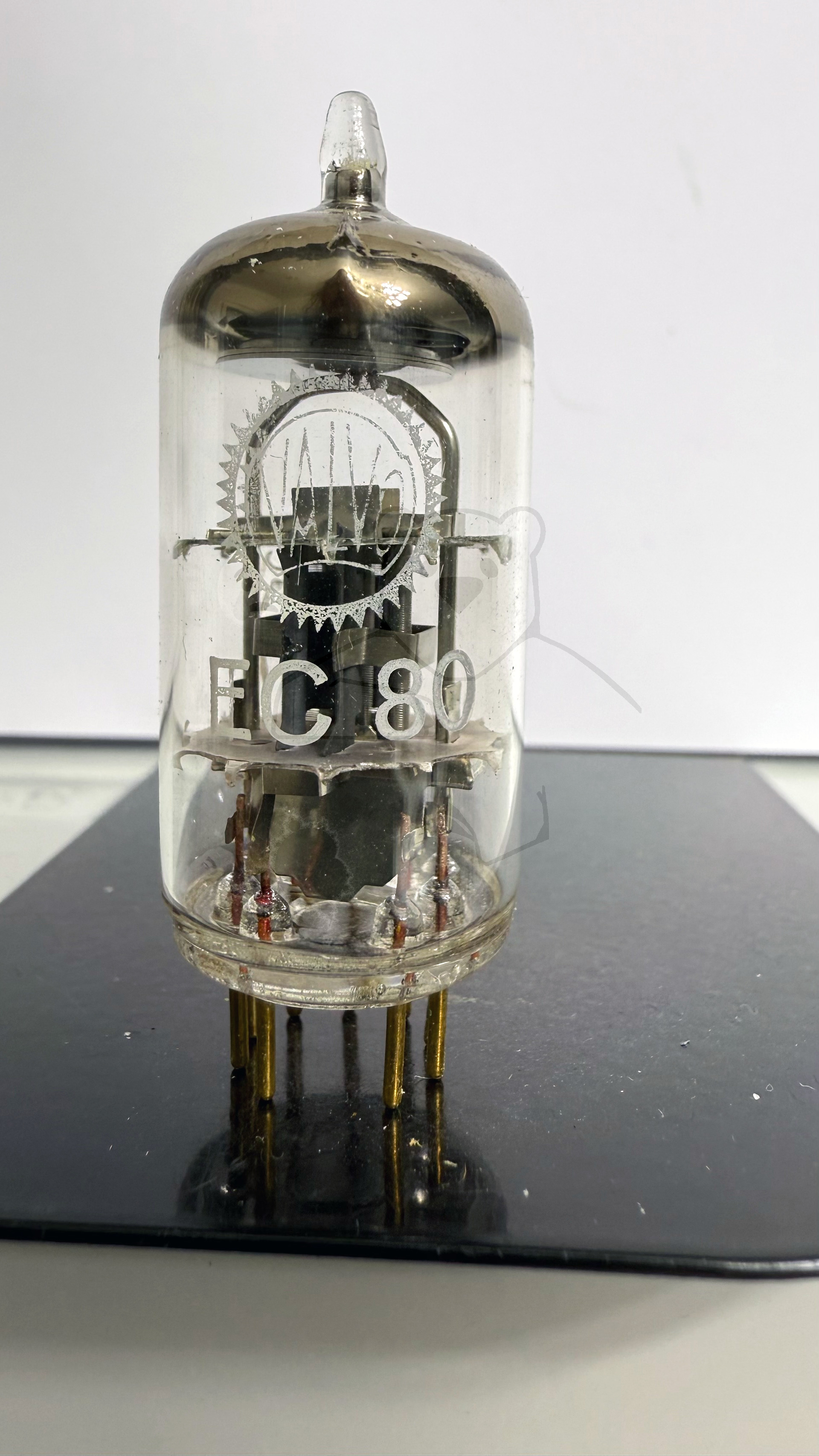

Röhre EC80 #8215 Bild 1

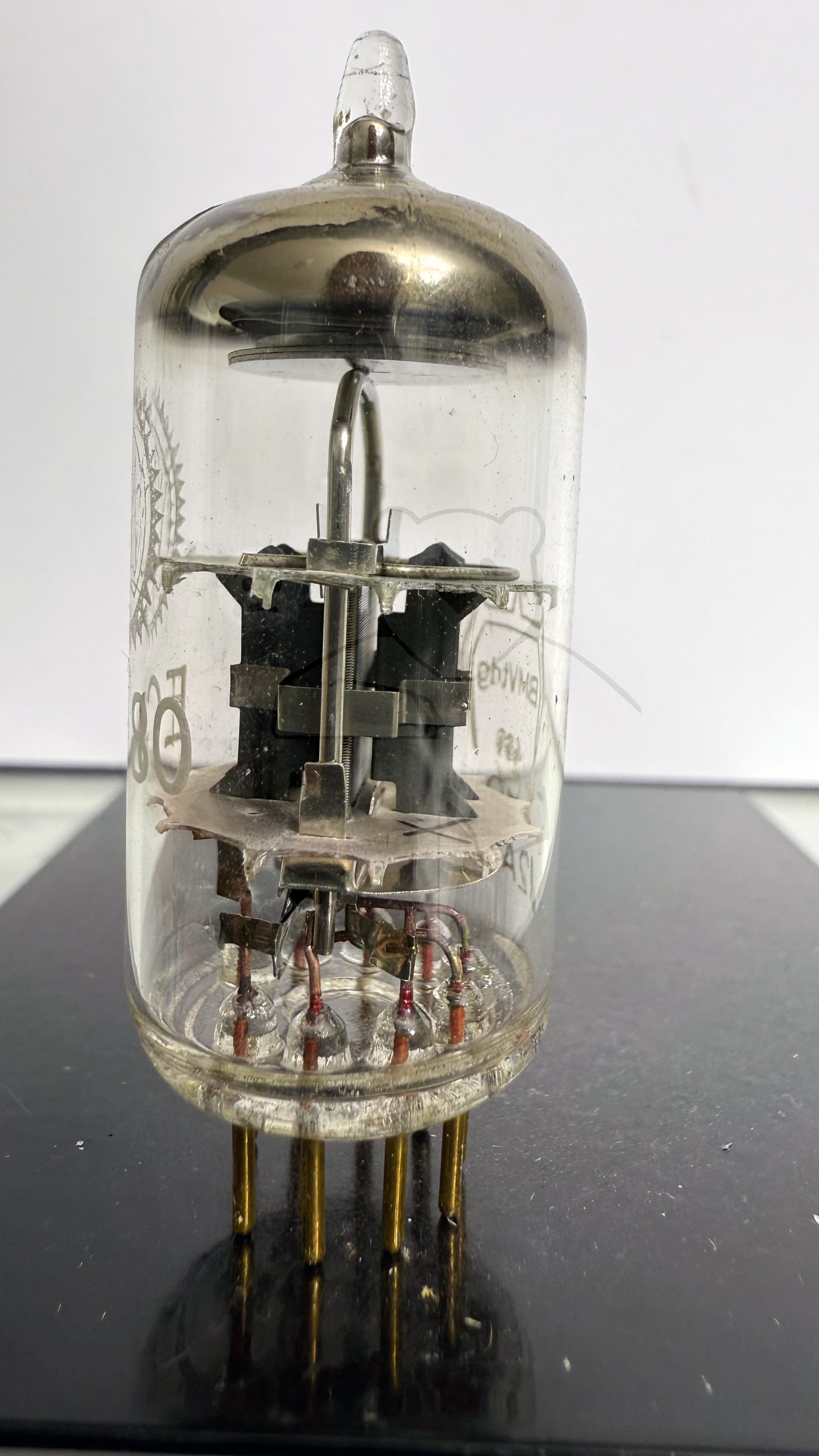

Röhre EC80 #8215 Bild 2

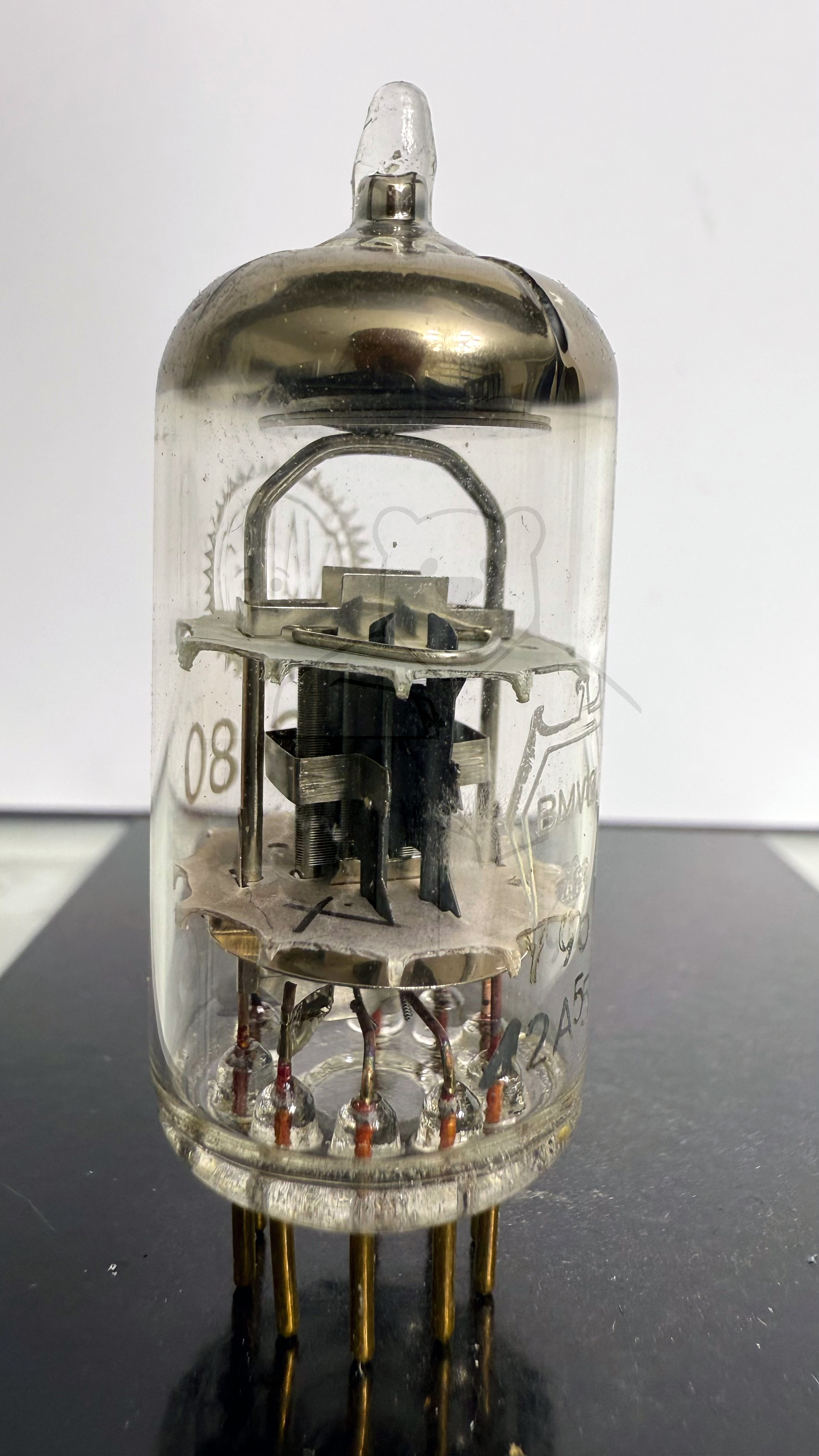

Röhre EC80 #8215 Bild 3

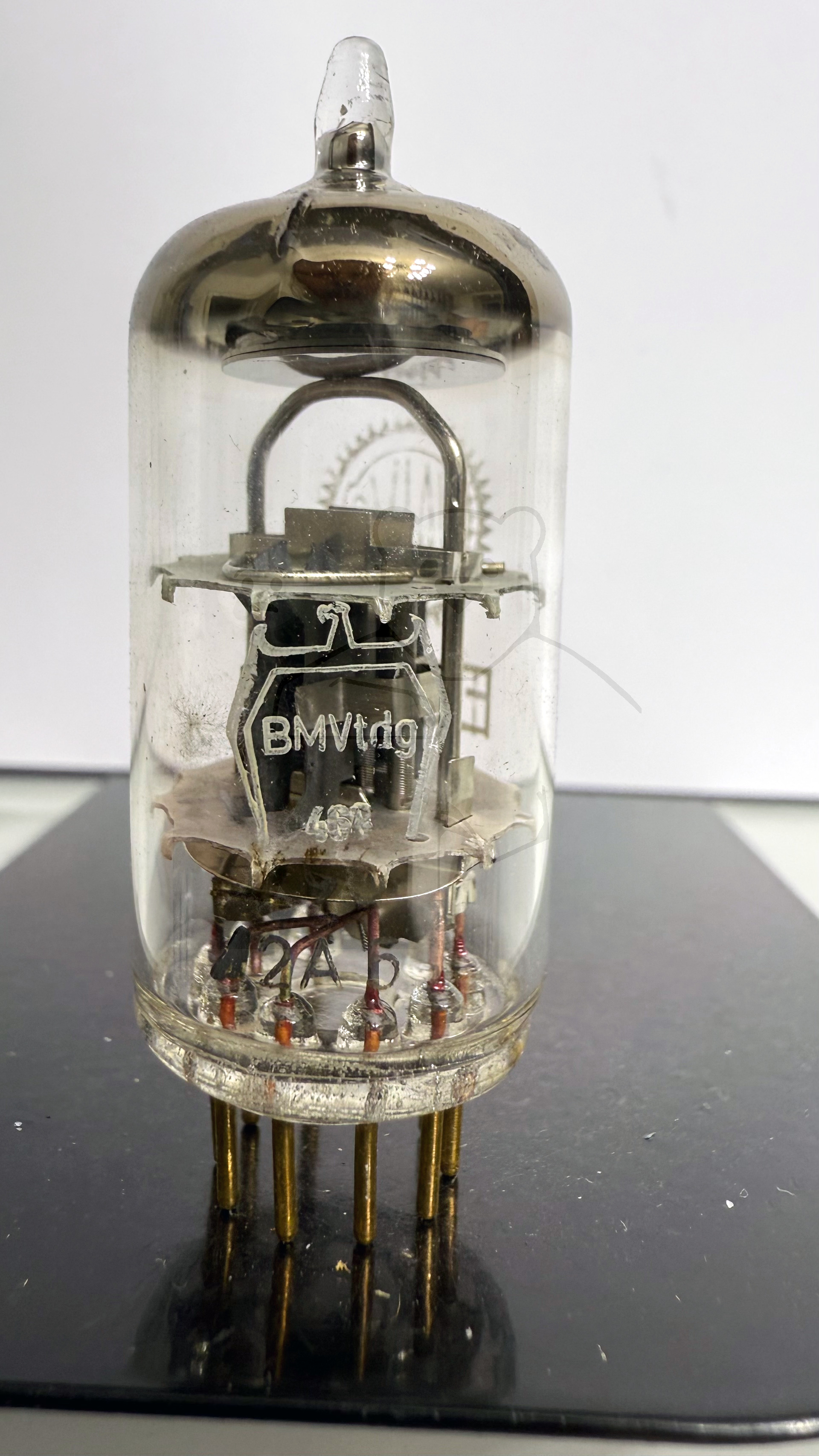

Röhre EC80 #8215 Bild 4

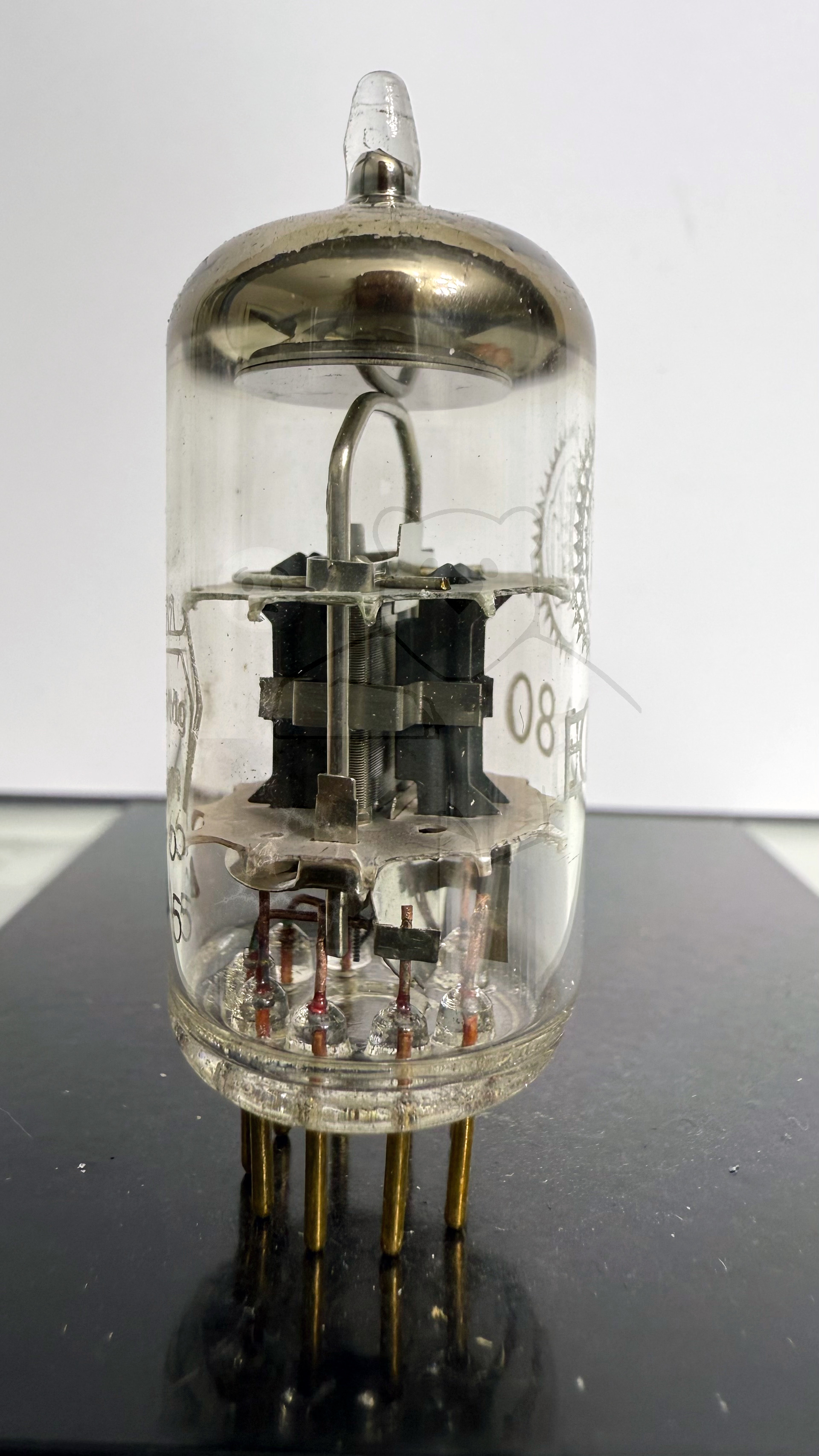

Röhre EC80 #8215 Bild 5

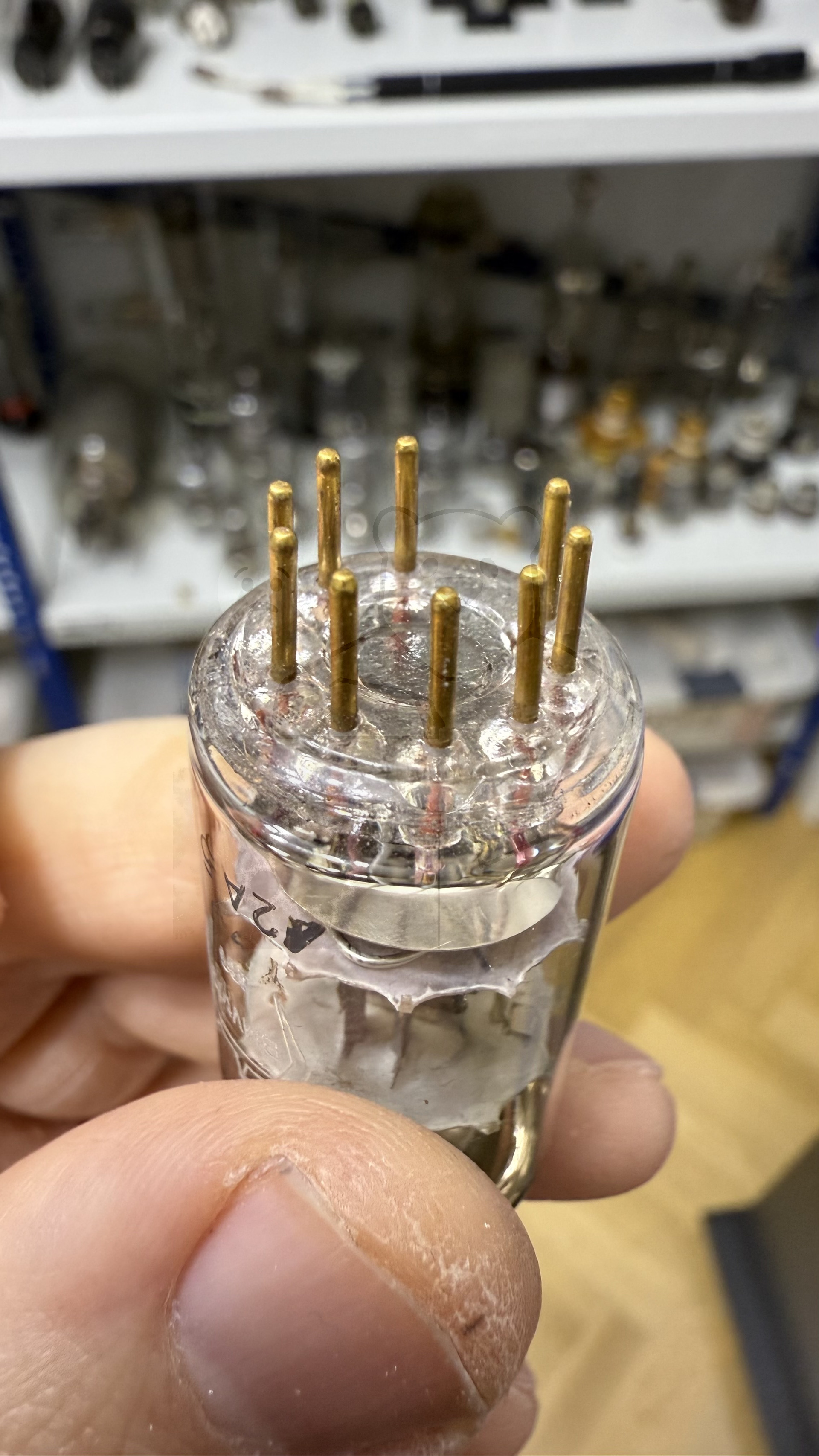

Röhre EC80 #8215 Bild 6

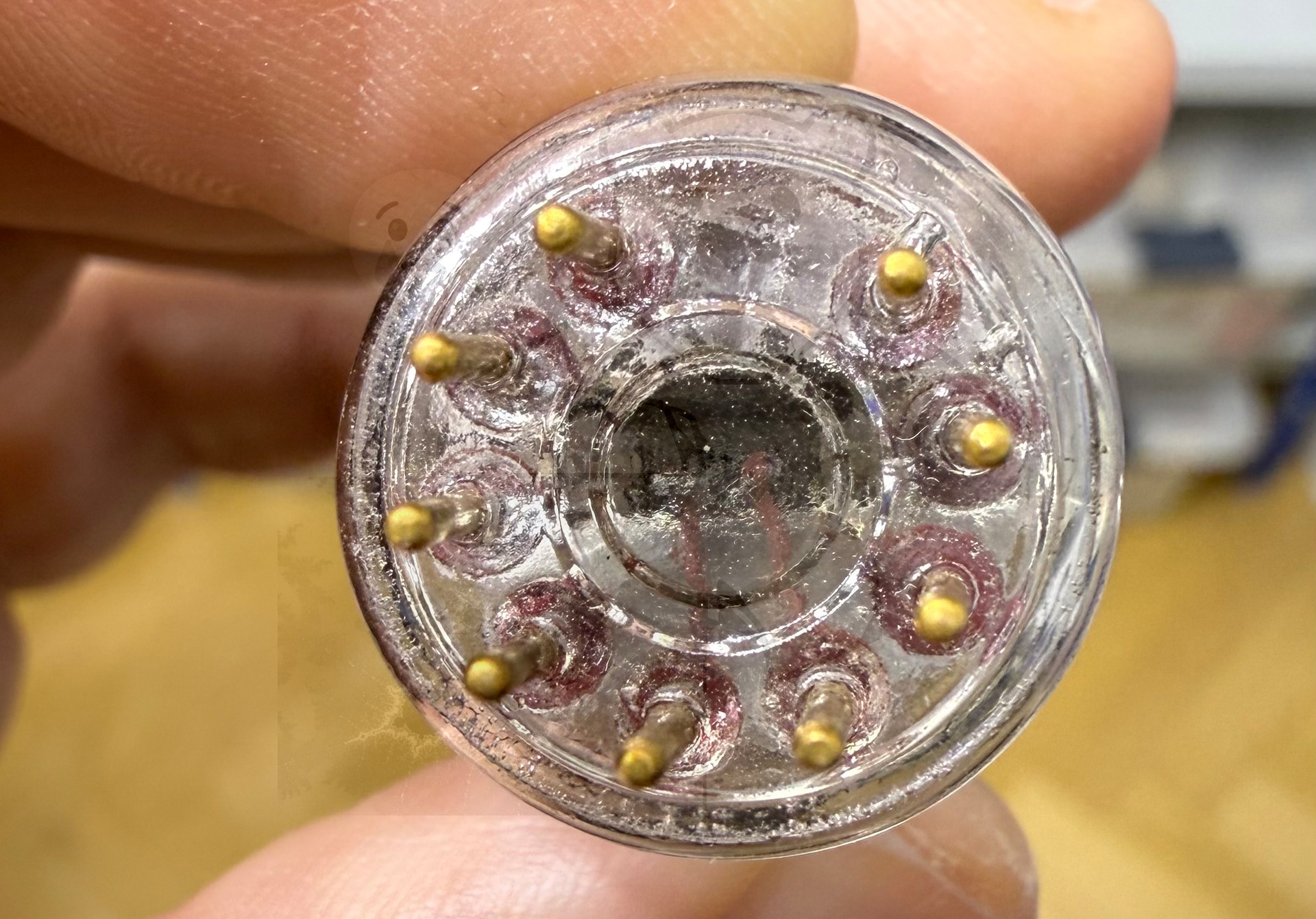

Röhre EC80 #8215 Bild 7
