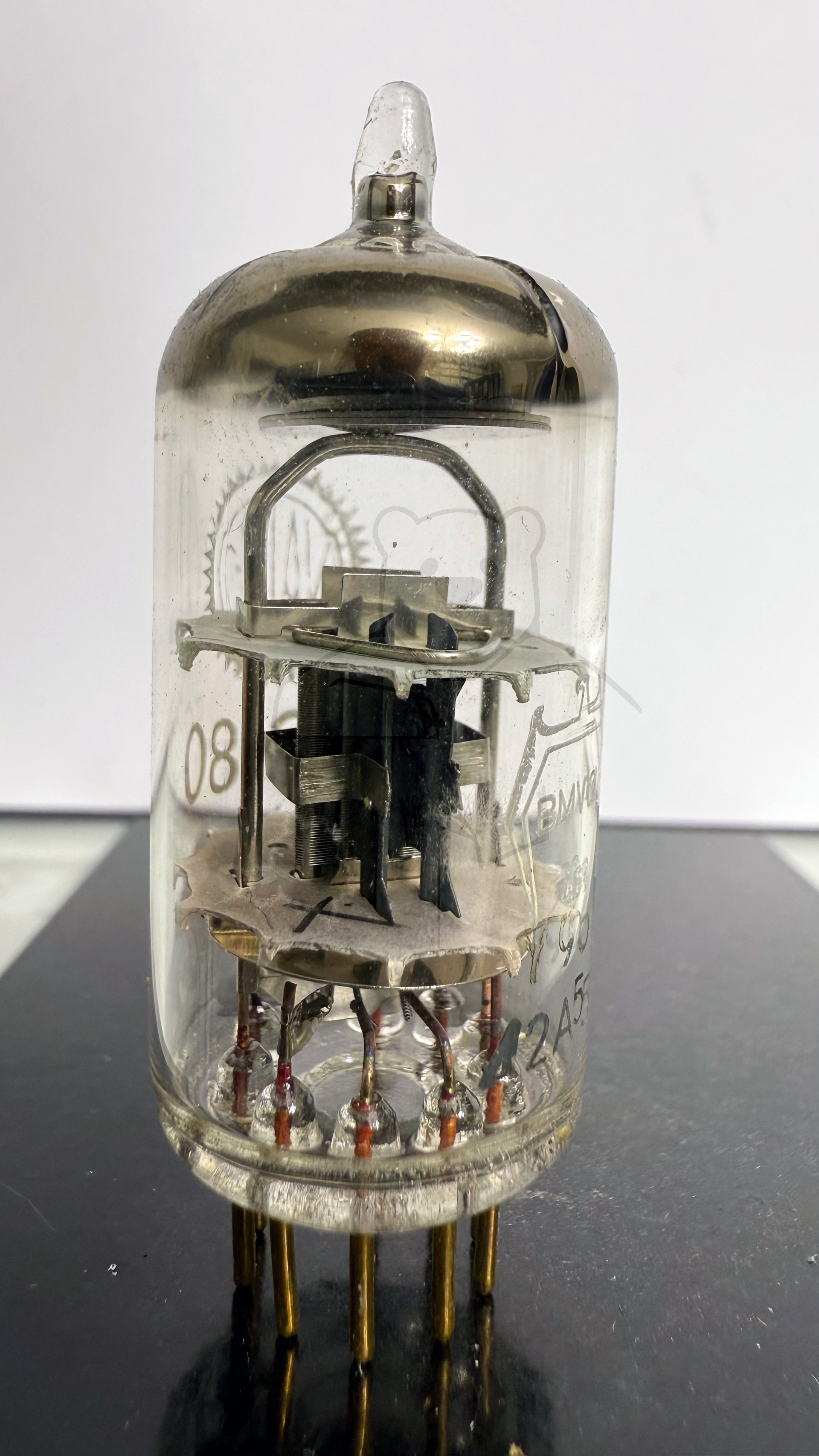

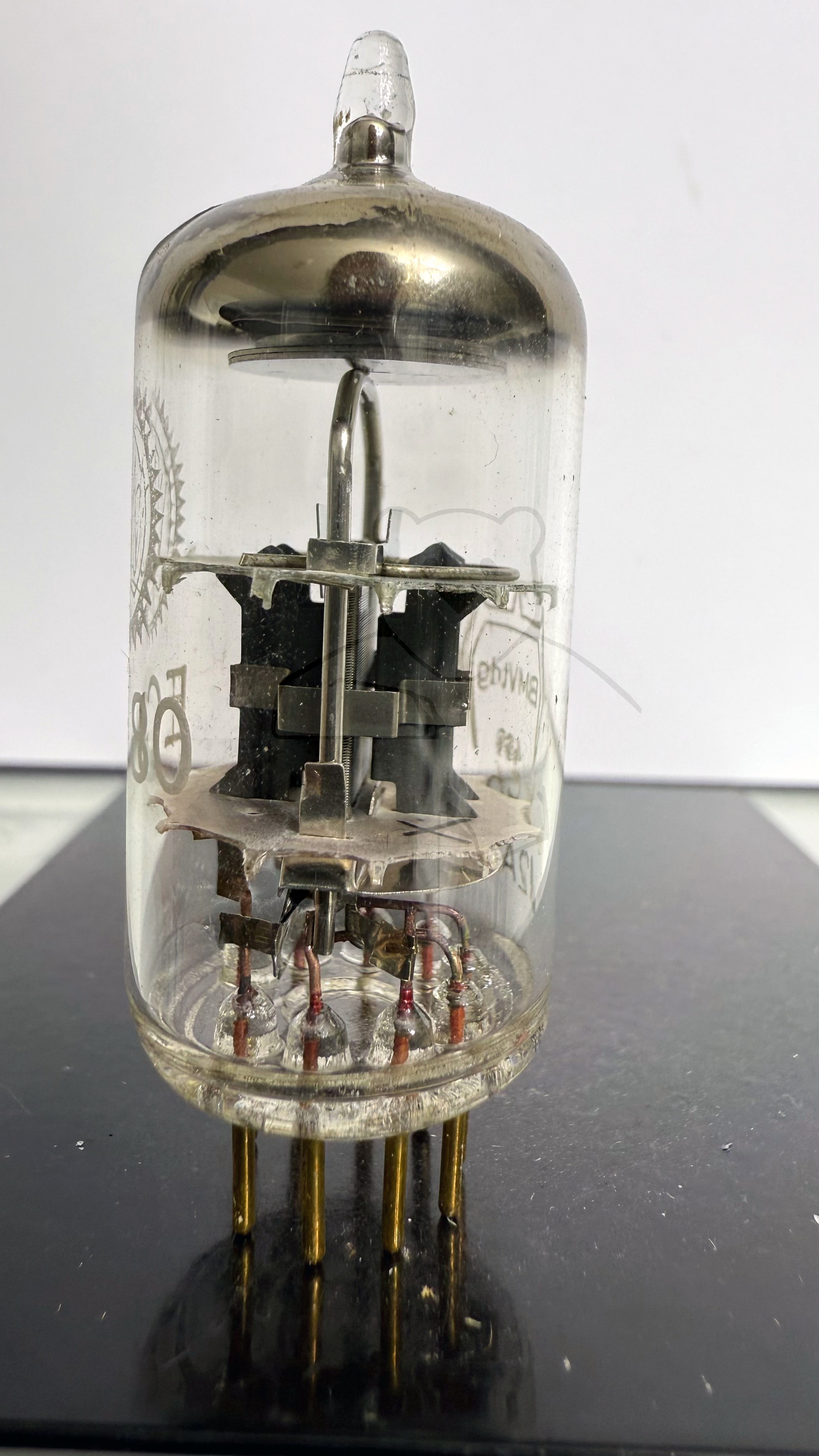

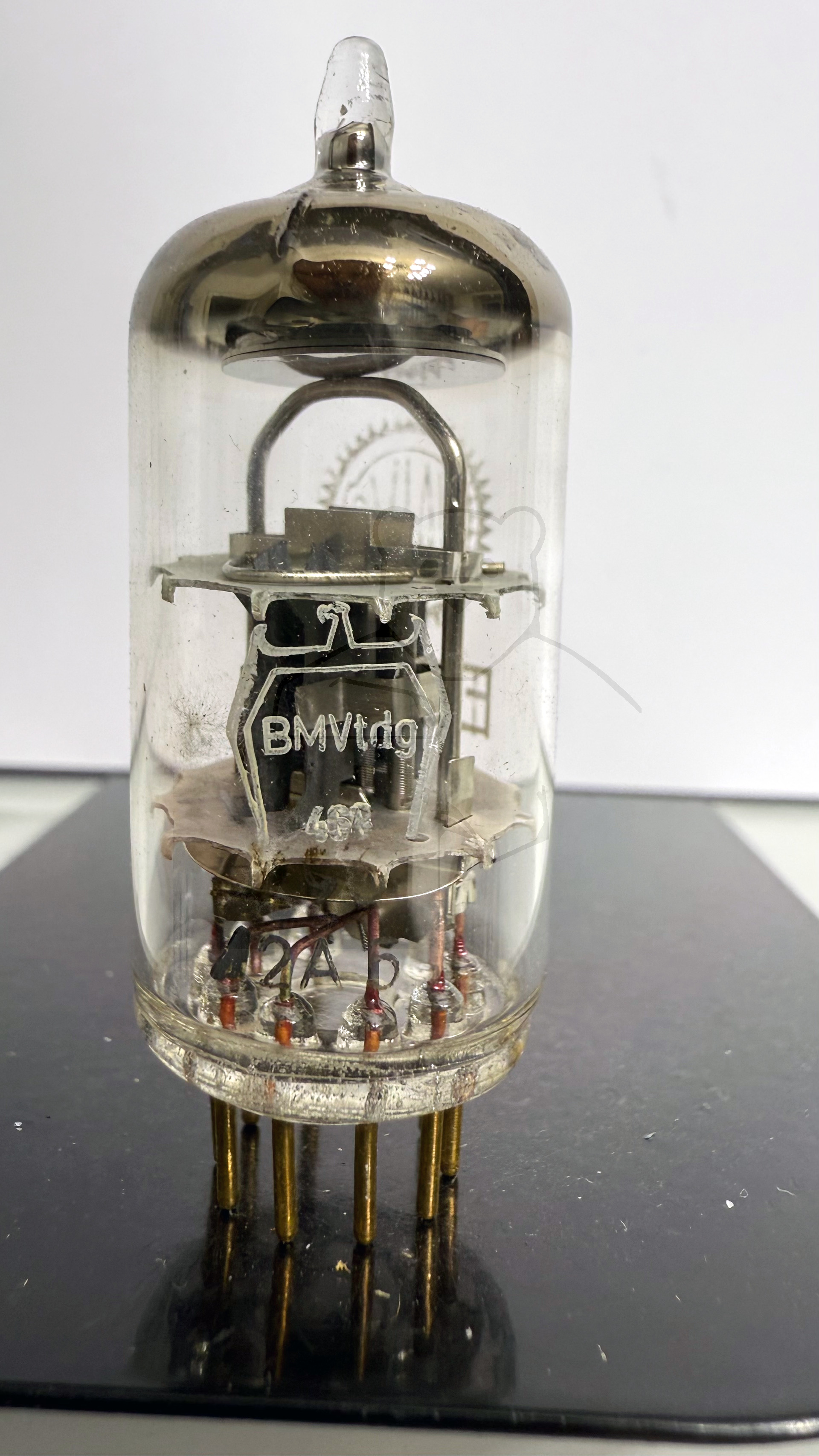

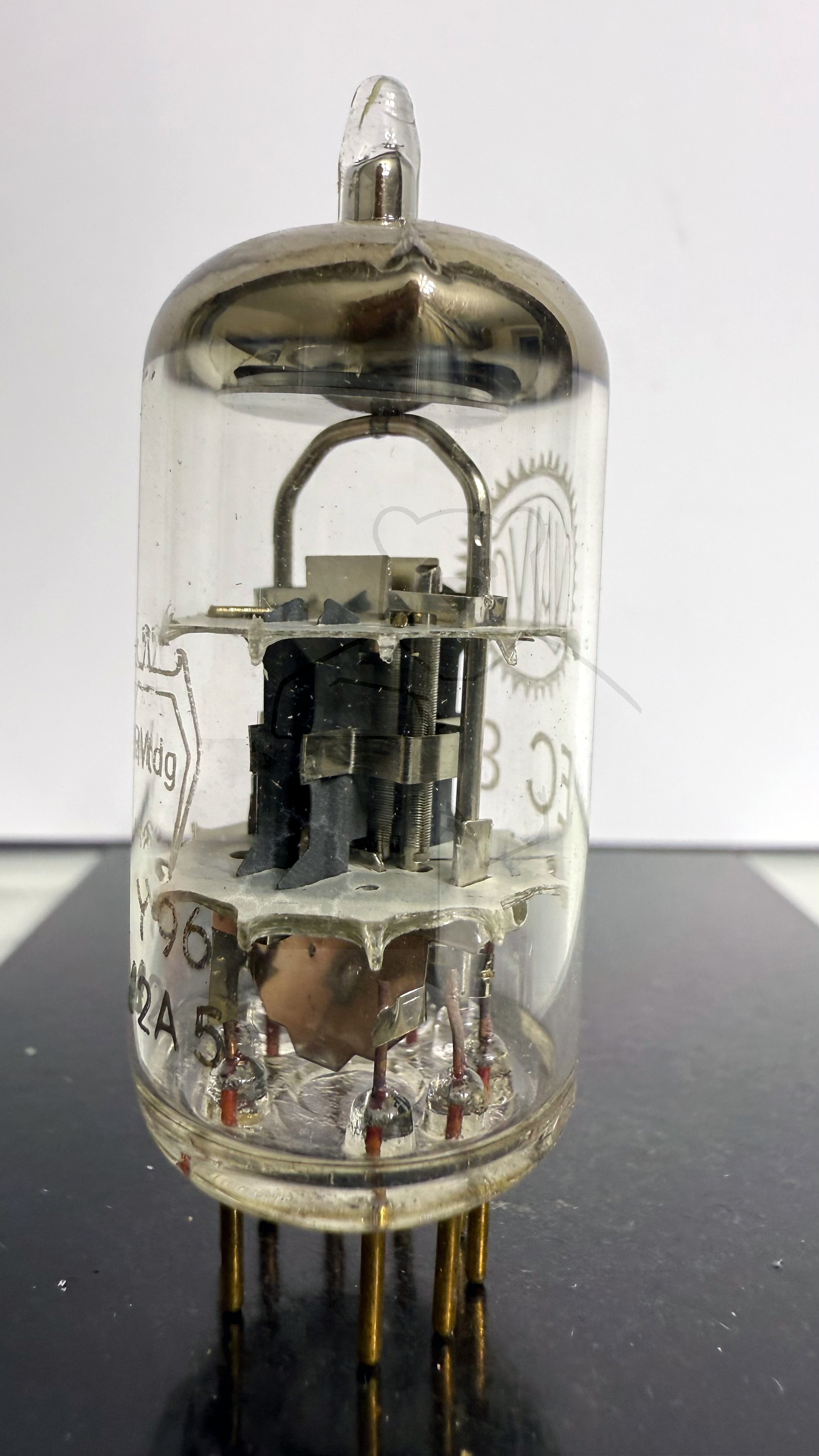

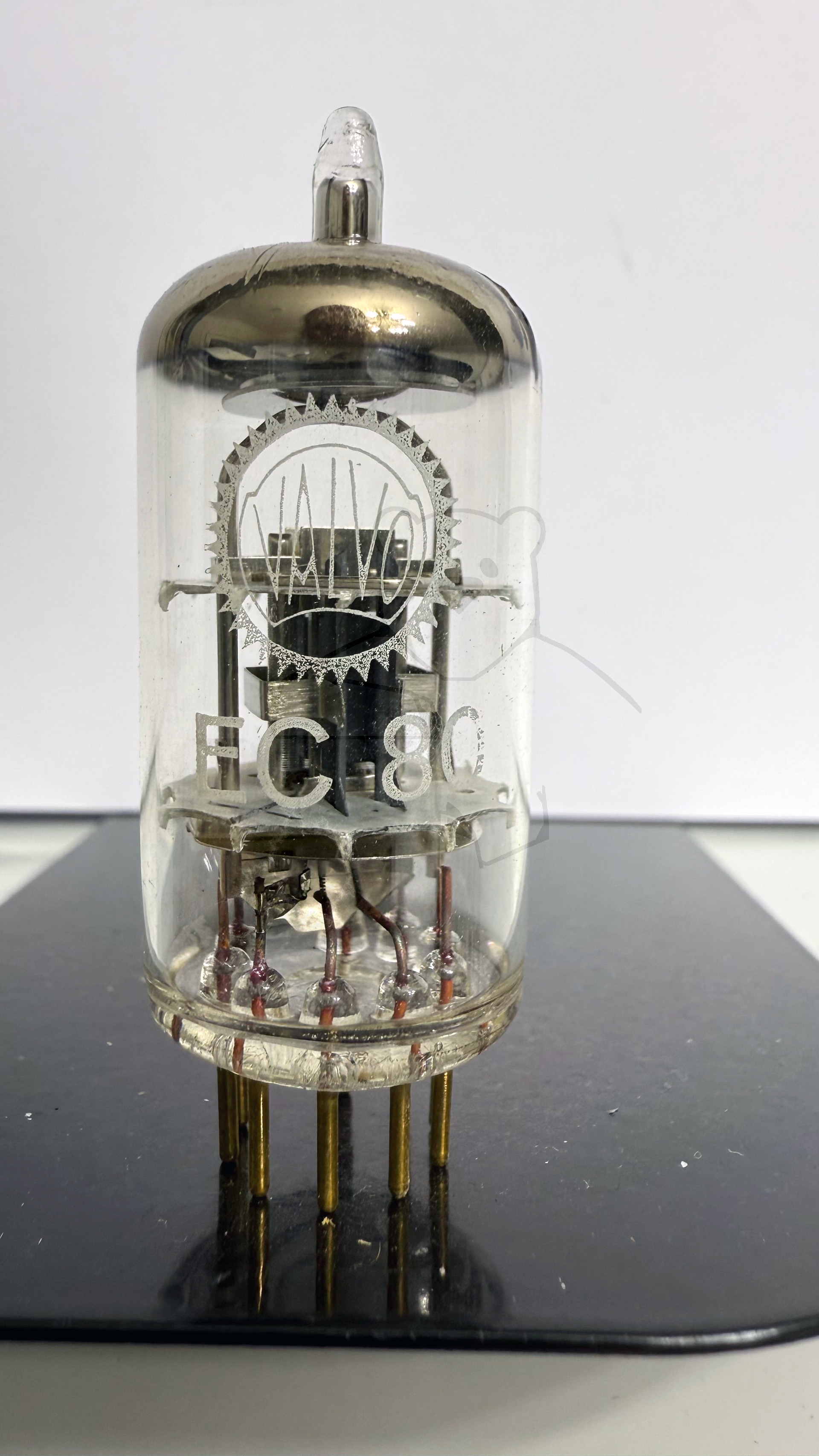

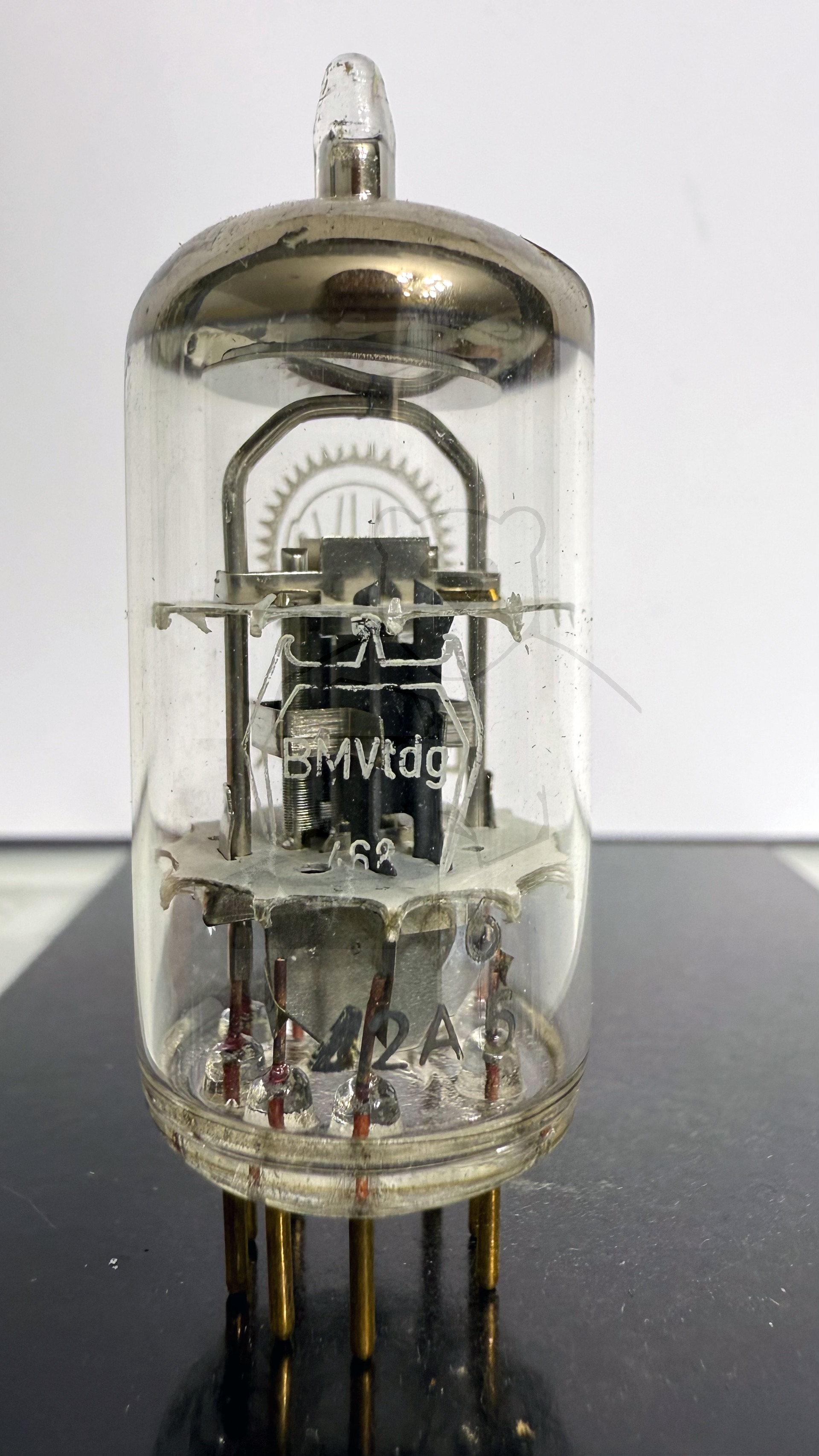

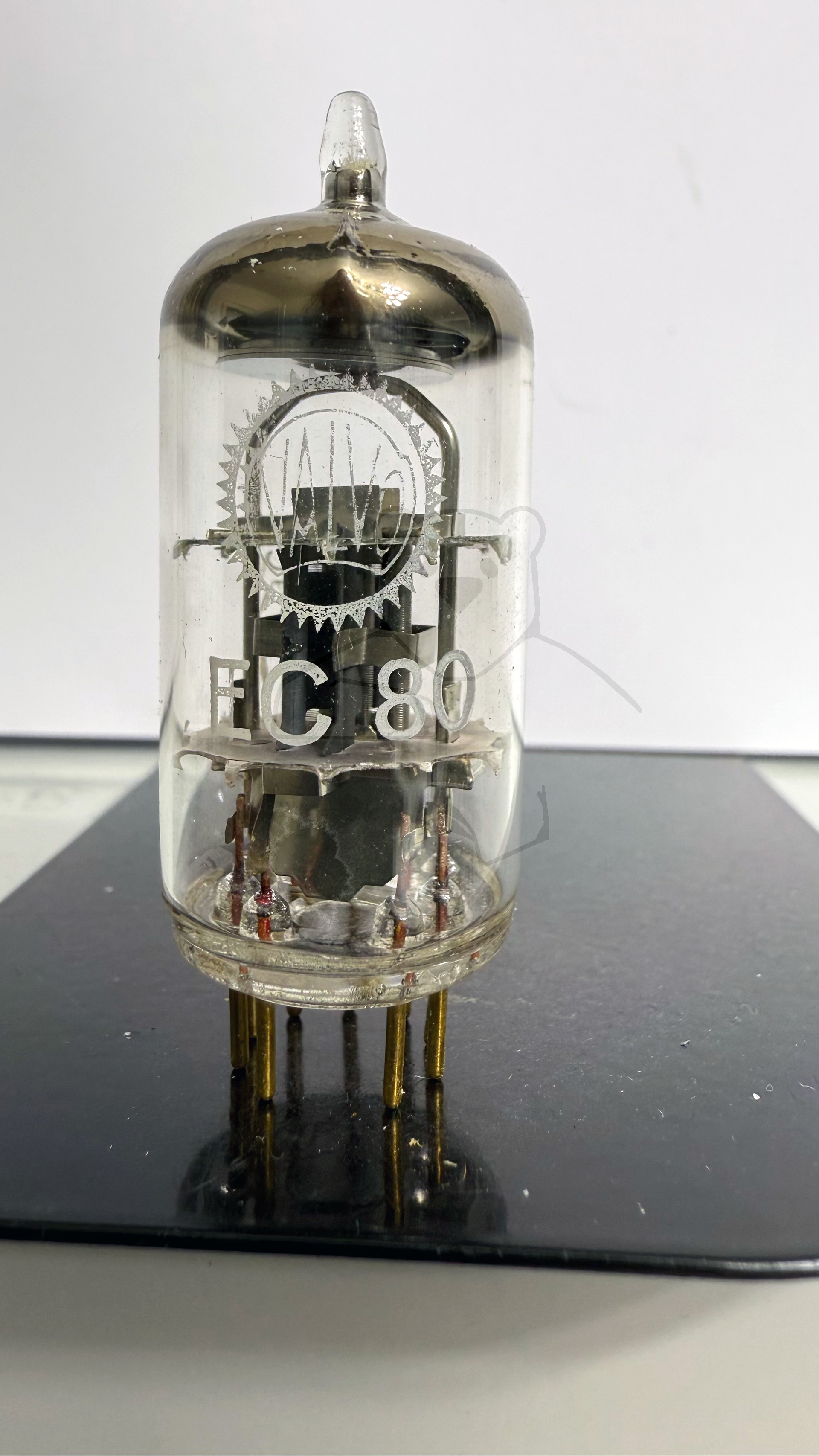

Daten und Bilder der Röhre: EC80

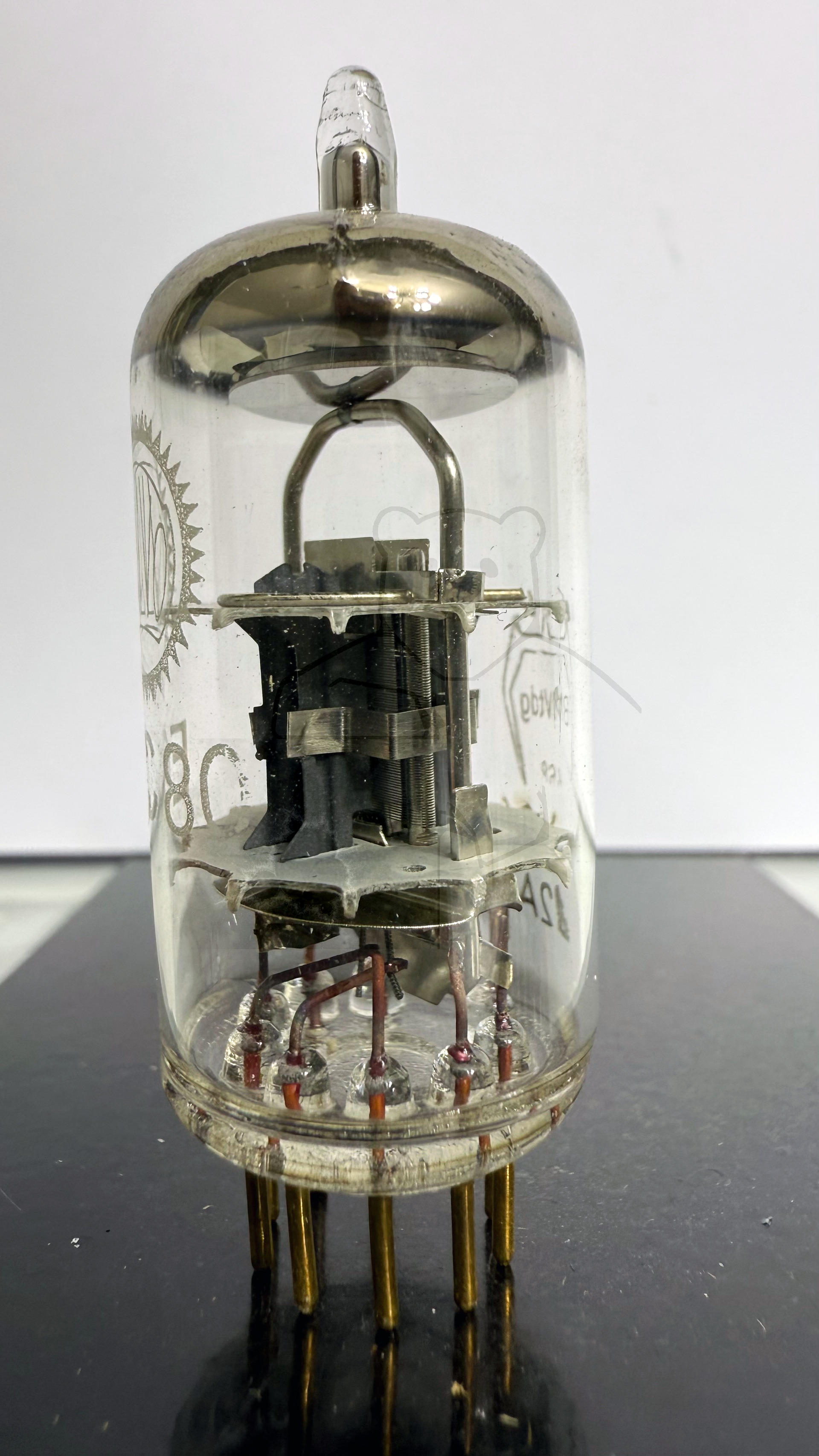

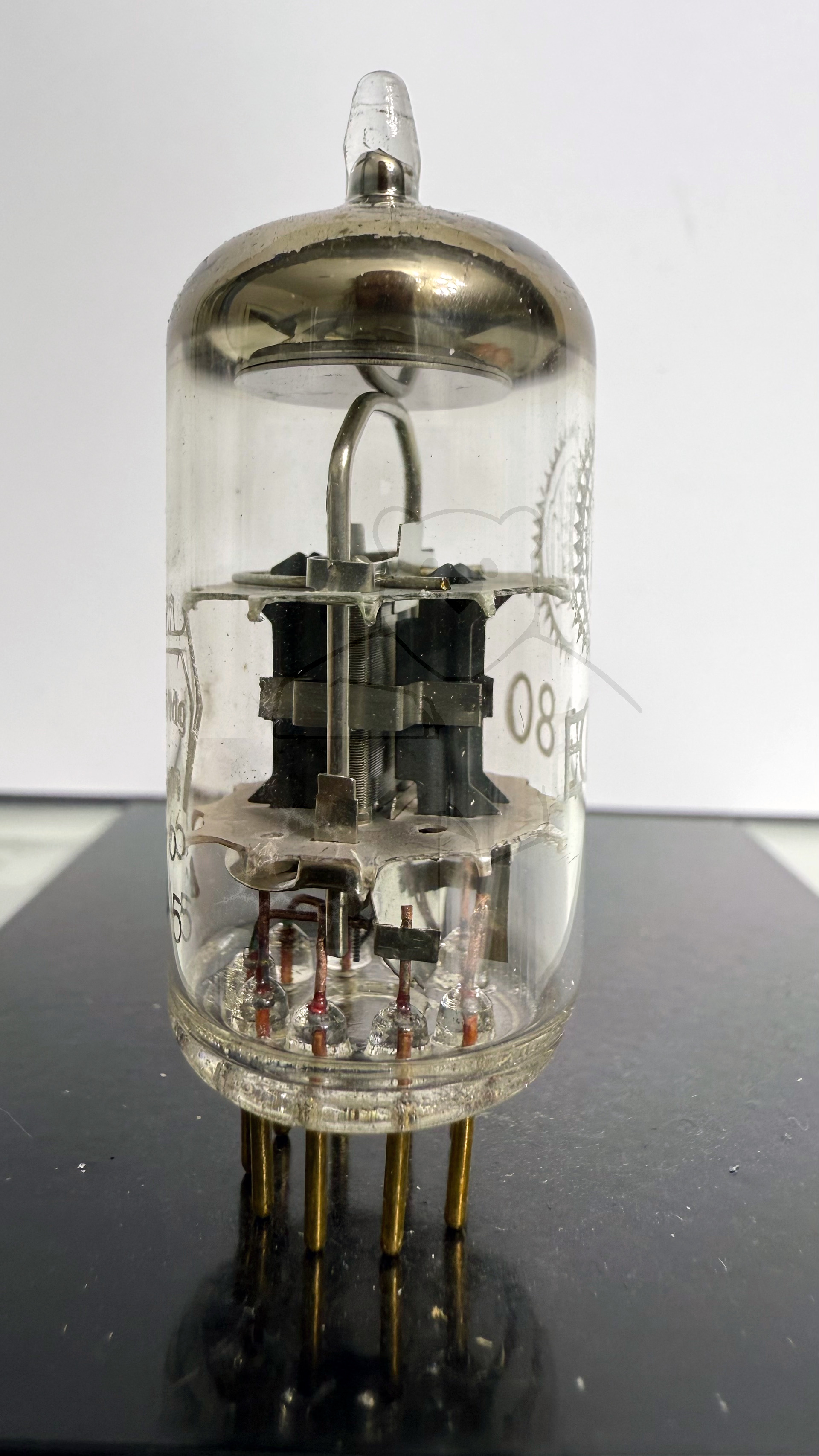

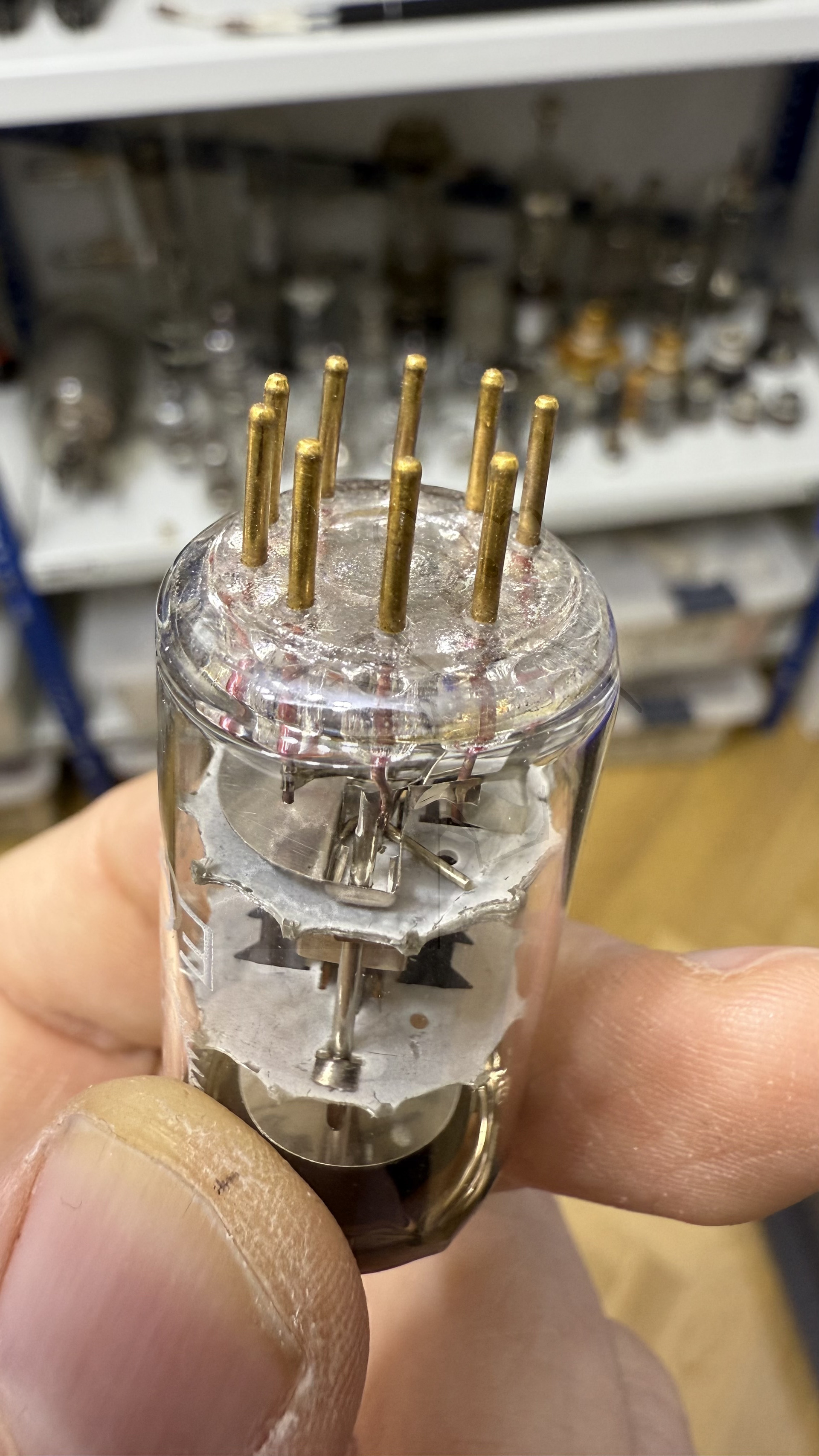

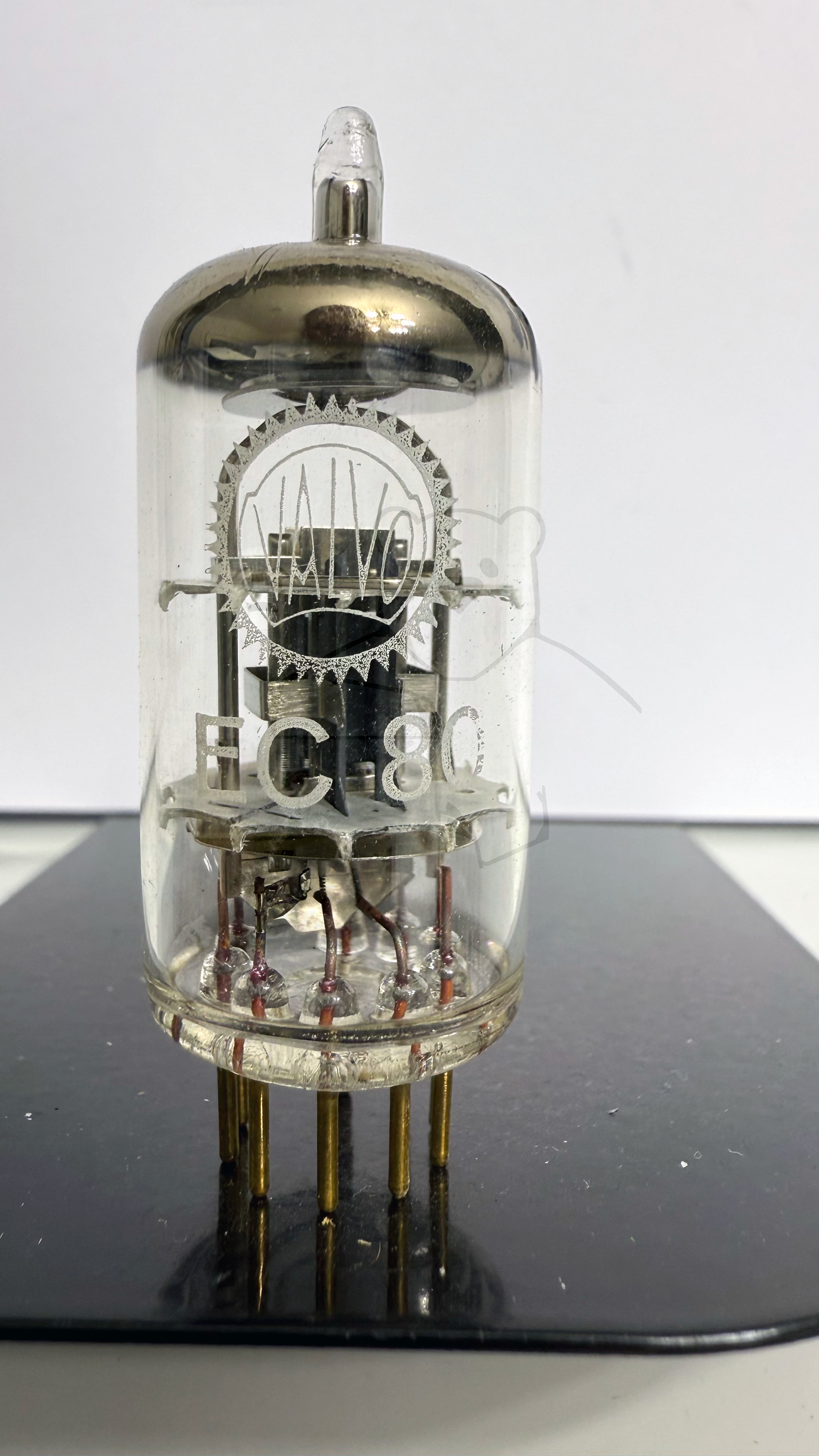

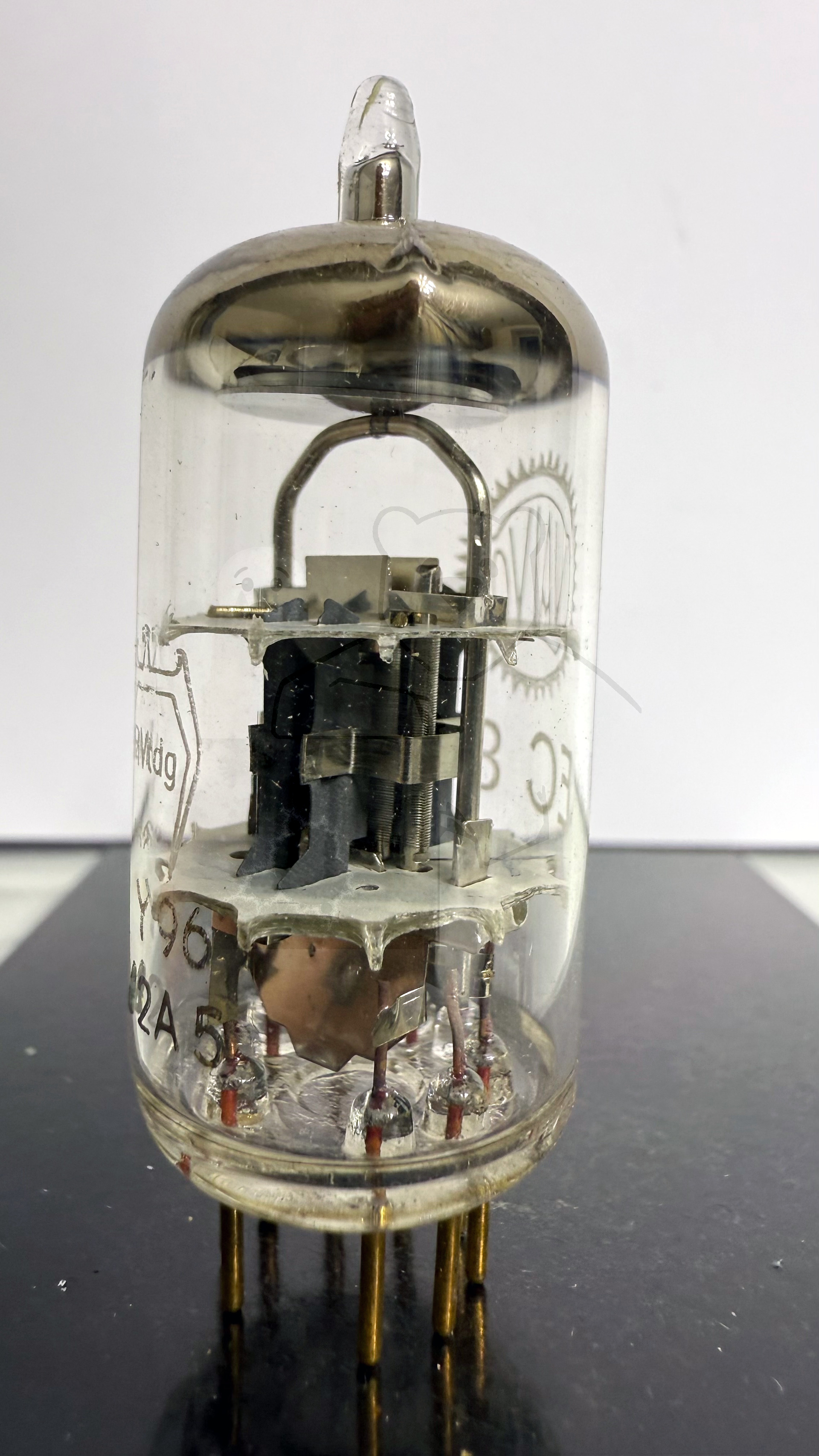

🔎 Beschreibung der Röhre: EC80

Name	EC80
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,48
Art der Heizung	Indirekt

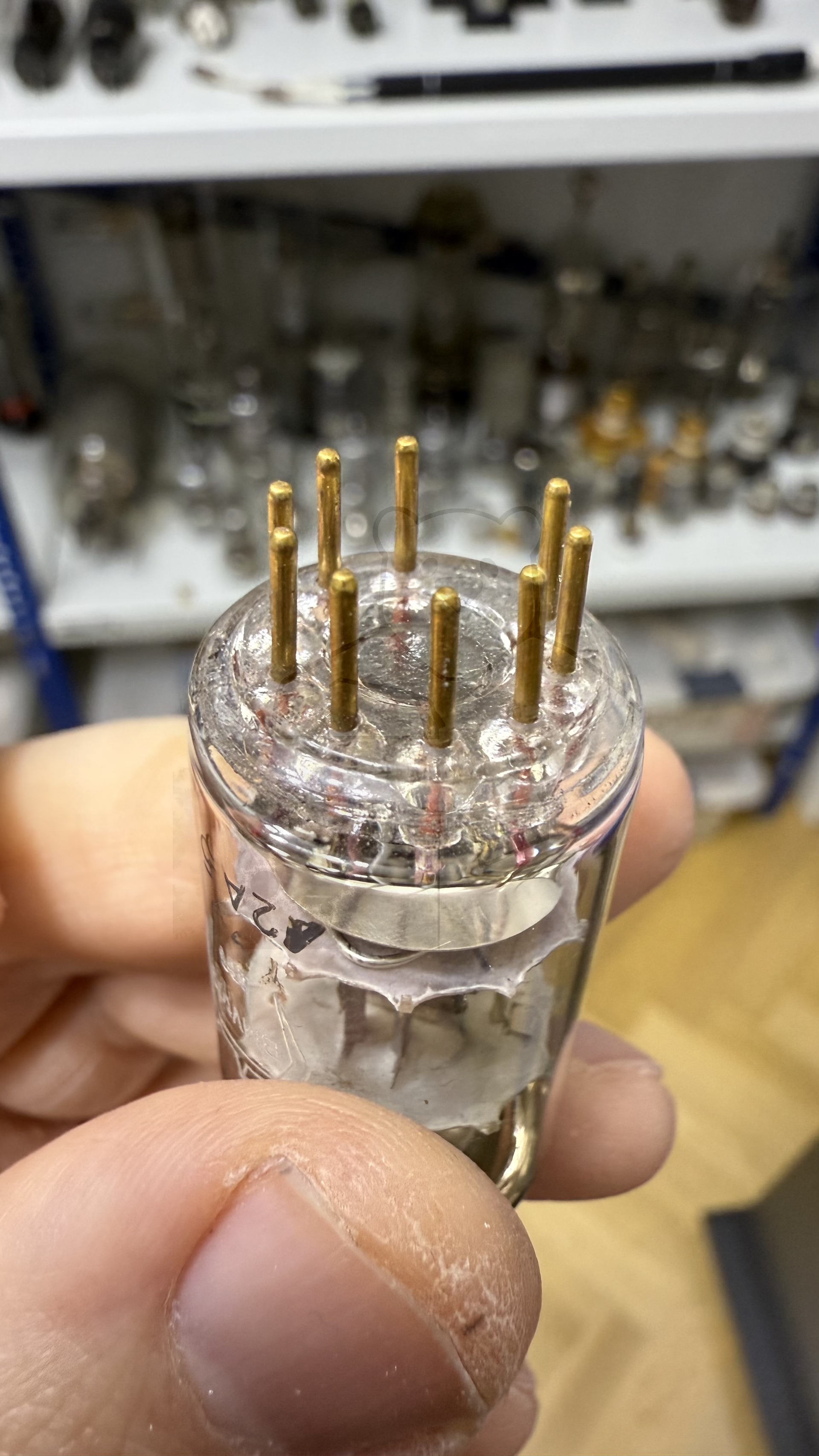

Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 20:49:49

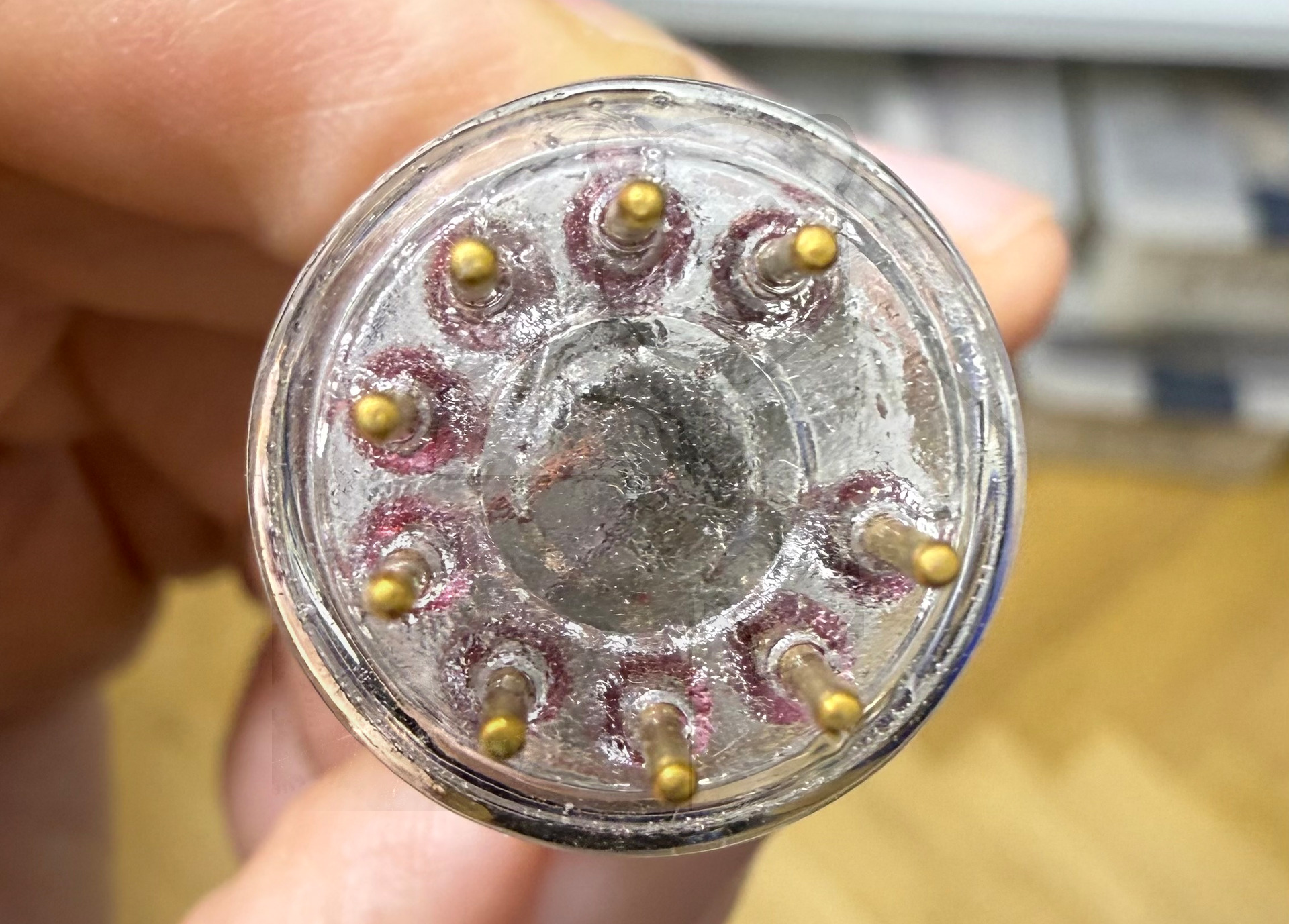

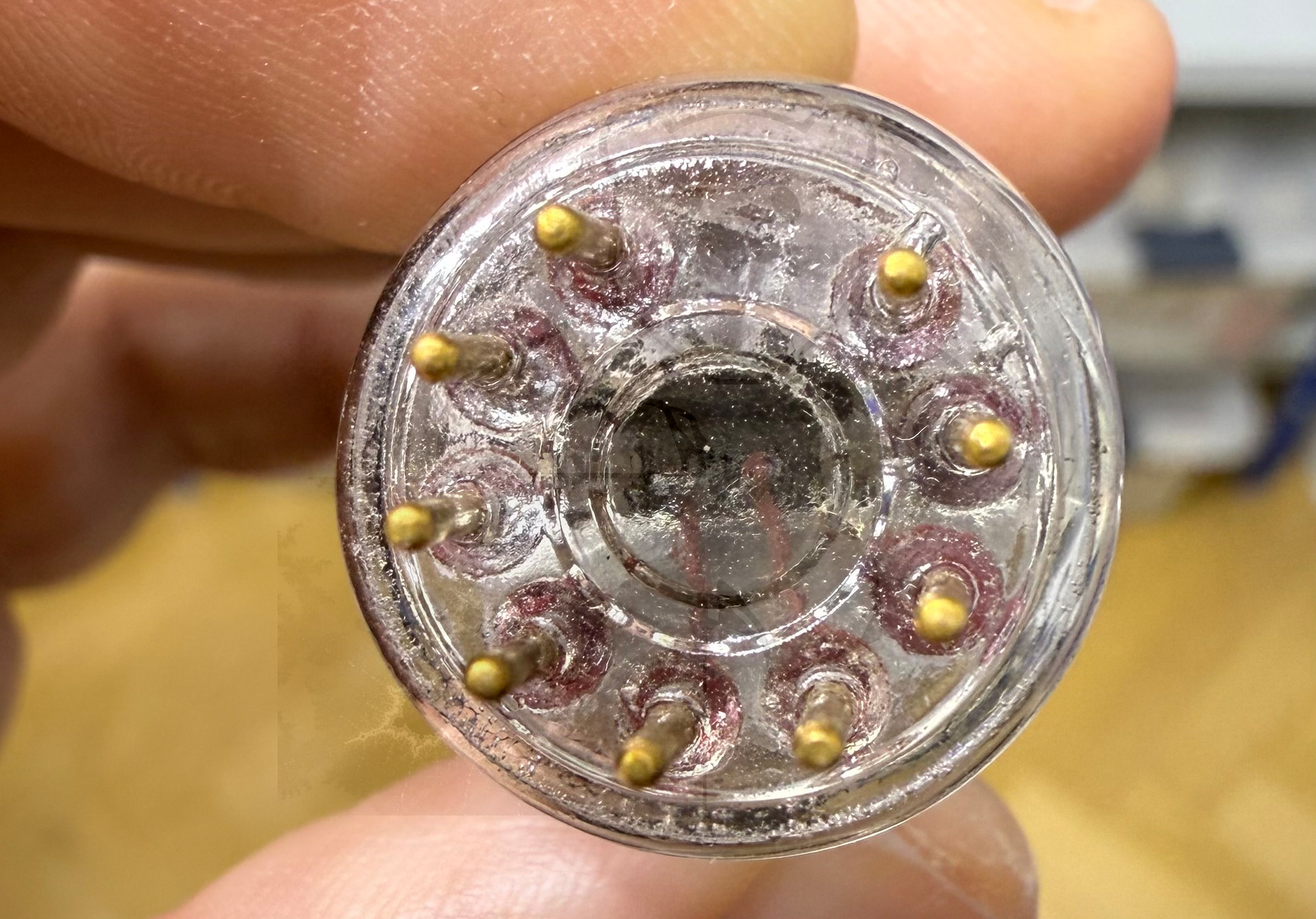

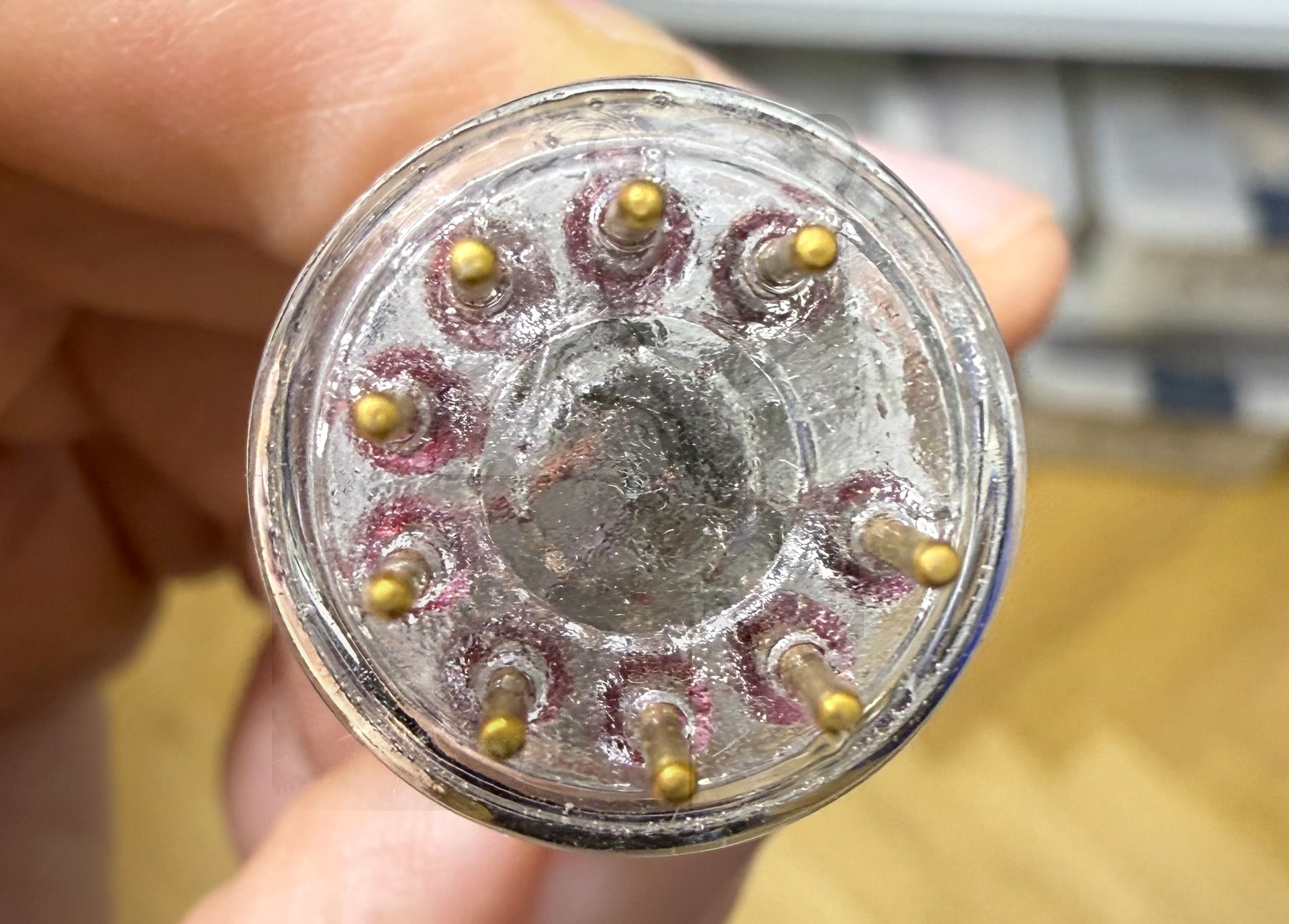

🔎 Beschreibung der Systeme für die Röhre: EC80

	System 1
Kathode	3
Gitter 1	1, 2, 7, 8
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

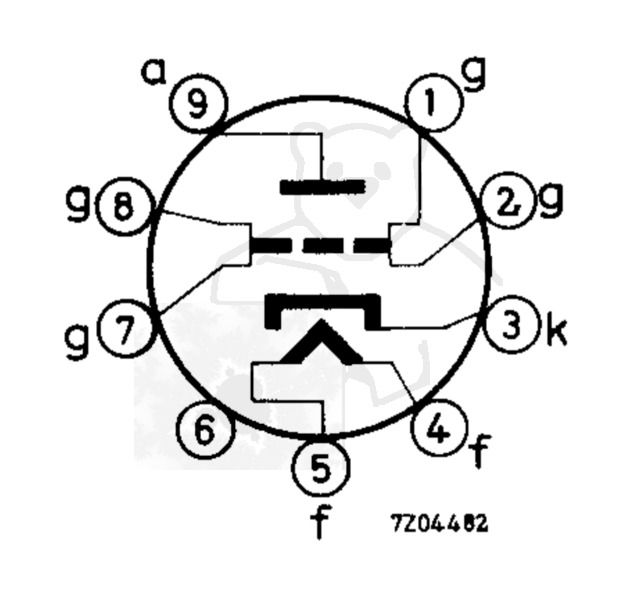

🔎 Sockelschaltung der EC80

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EC80
Anwendung EC80 [www.tubedata.info].pdf (1926 kB)
Datenblatt EC80 La Radiotechnique [www.tubedata.info].pdf (76 kB)
Datenblatt EC80 Philips [www.tubedata.info].pdf (140 kB)
Datenblatt EC80 Philips Version 1 [www.tubedata.info].pdf (149 kB)
Datenblatt EC80 Philips Version 2.pdf (140 kB)
Datenblatt EC80 Valvo.pdf (58 kB)
Pruefkarte EC80 - Neuberger RPM370 Roehrenmessgeraet.pdf (180 kB)
Pruefkarte EC80 6Q4 - Funke W19 Roehrenpruefer.pdf (143 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
