Daten und Bilder der Röhre: RL2,4T4

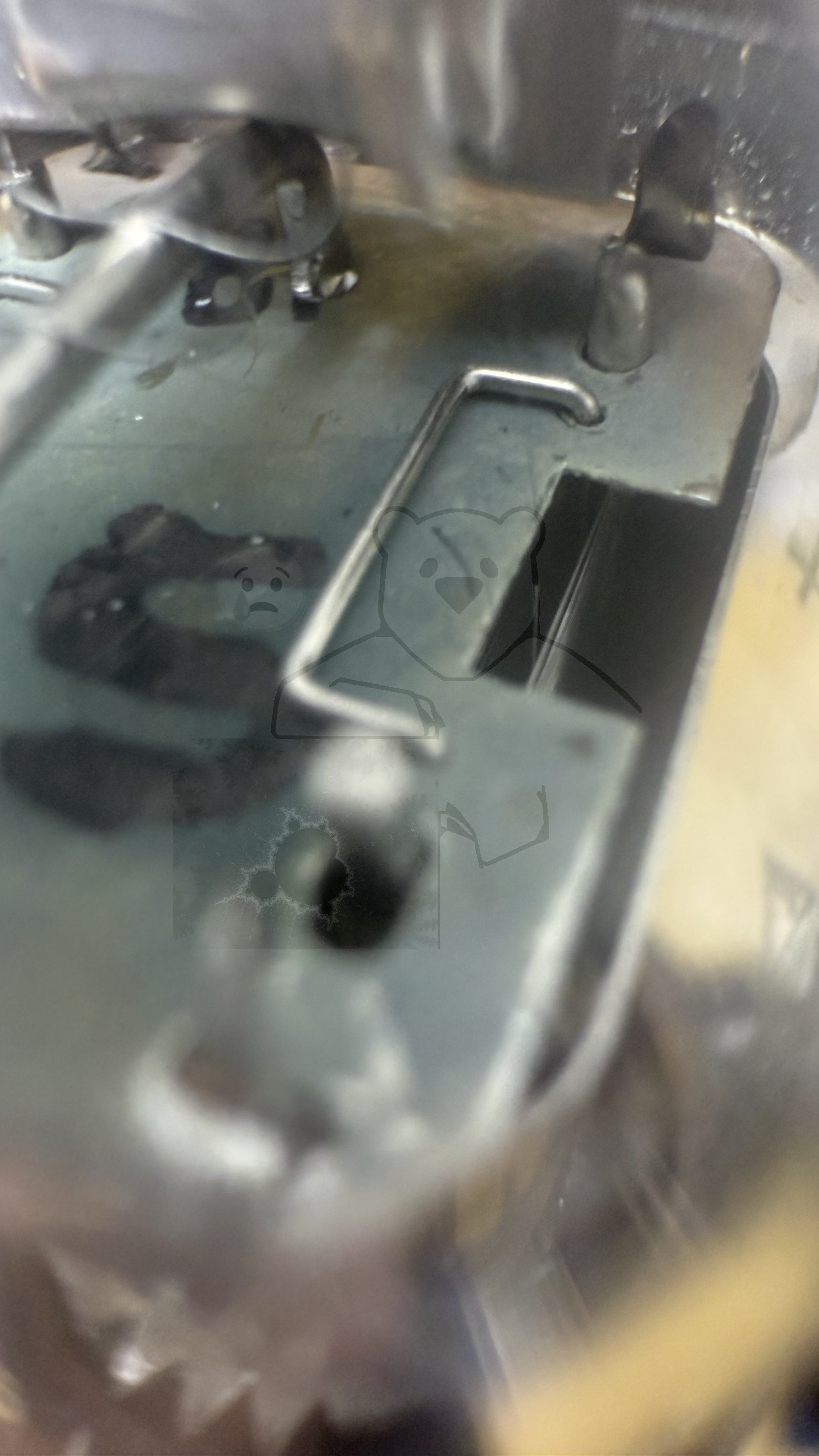

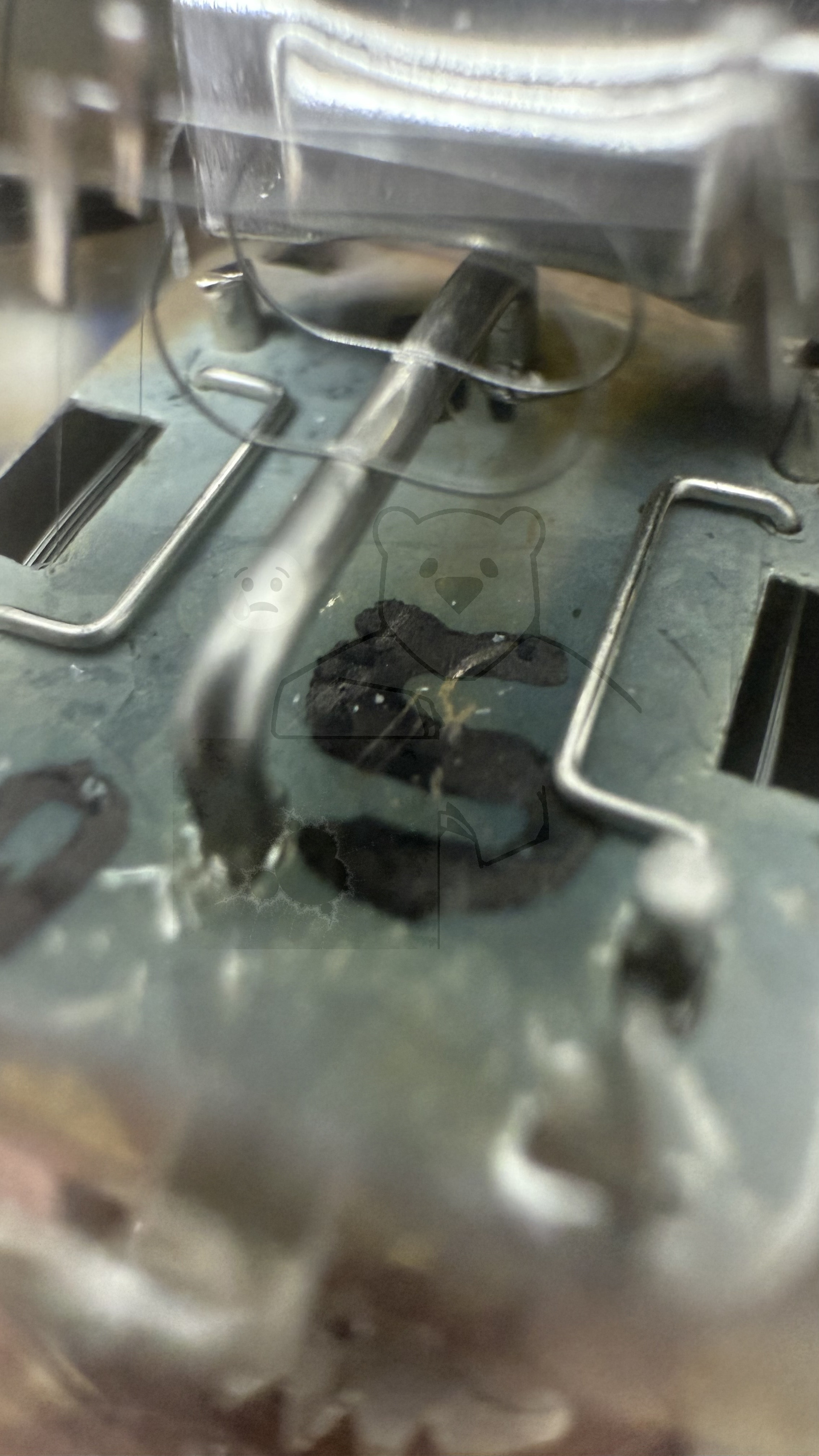

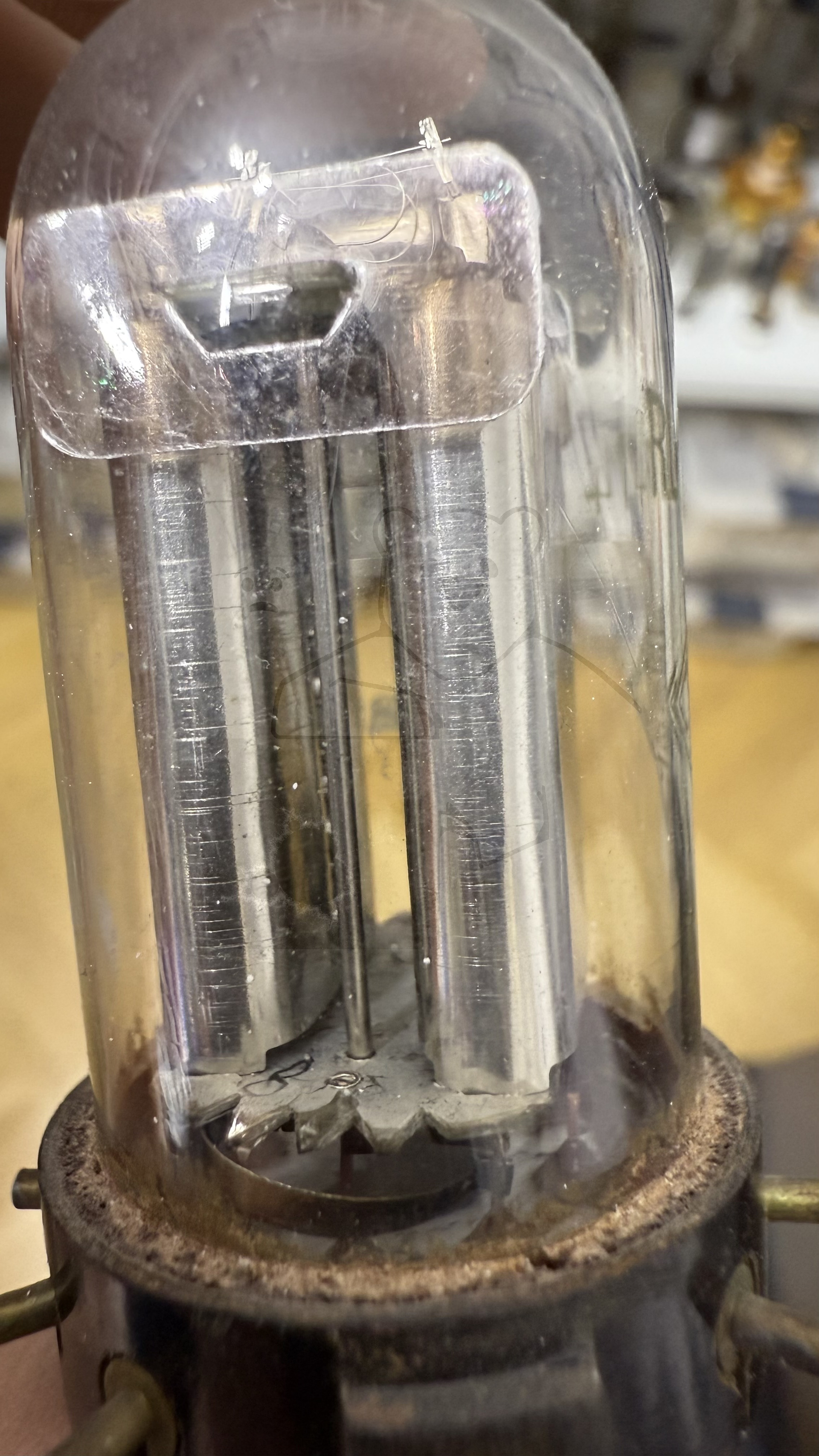

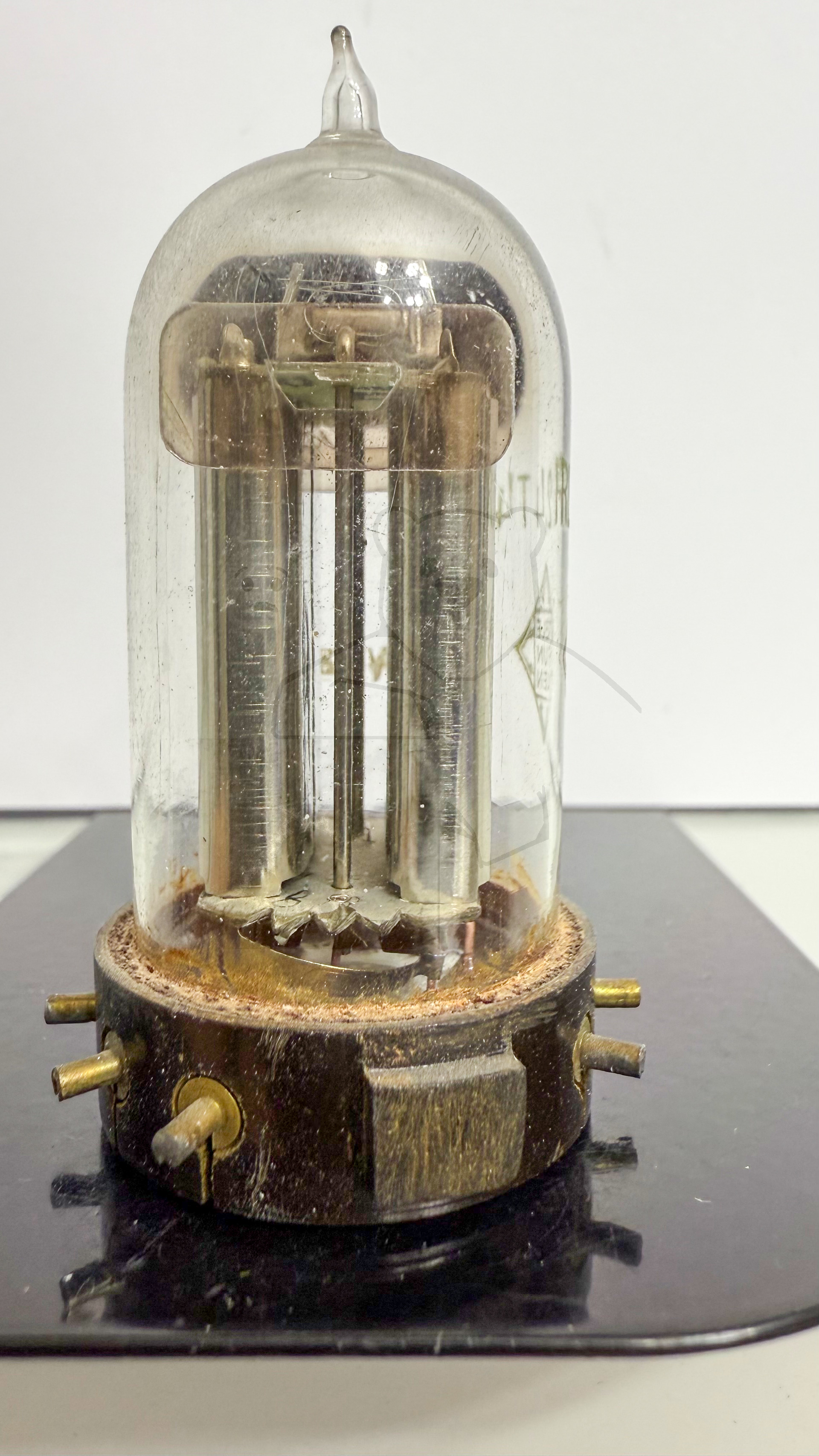

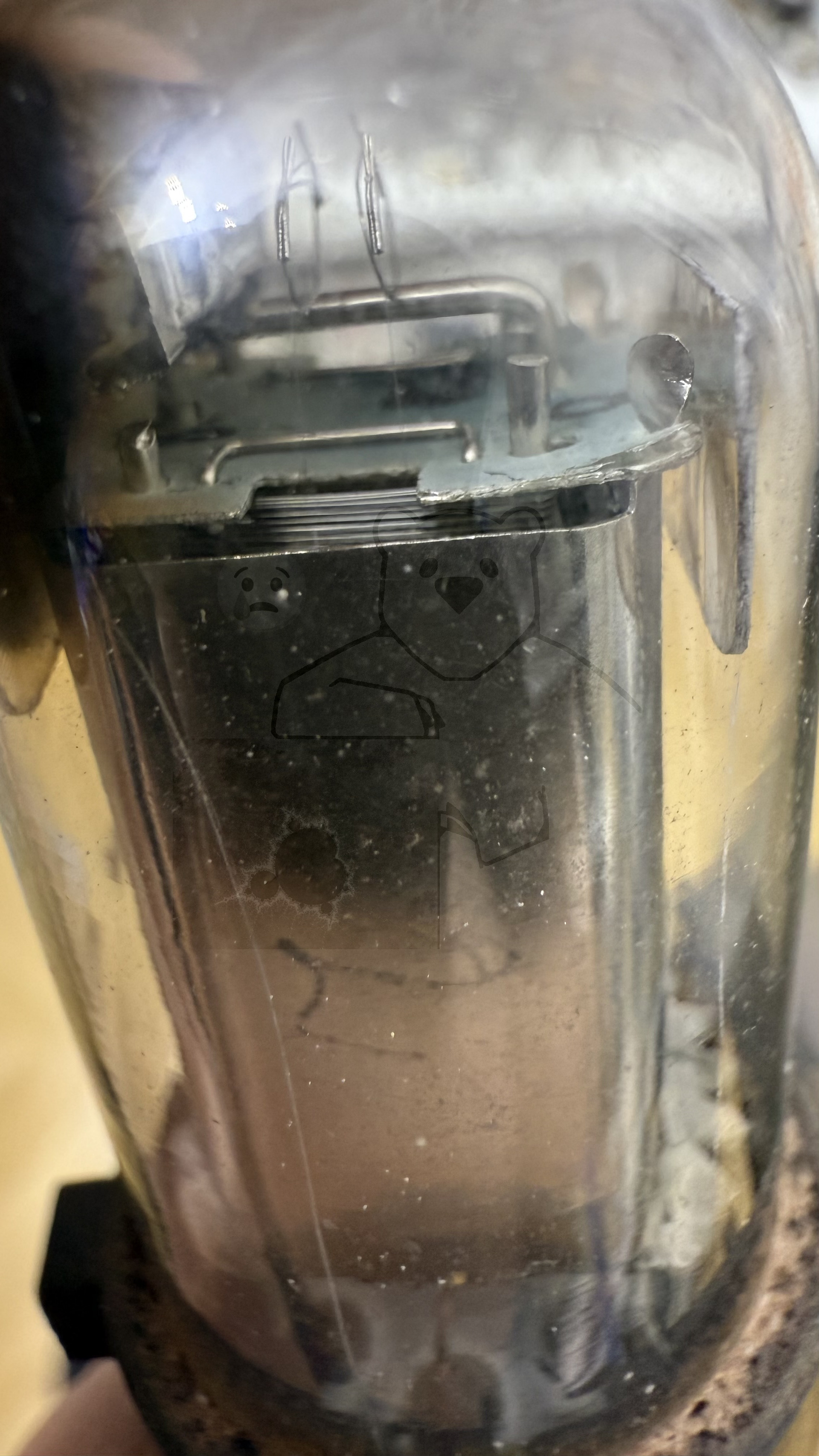

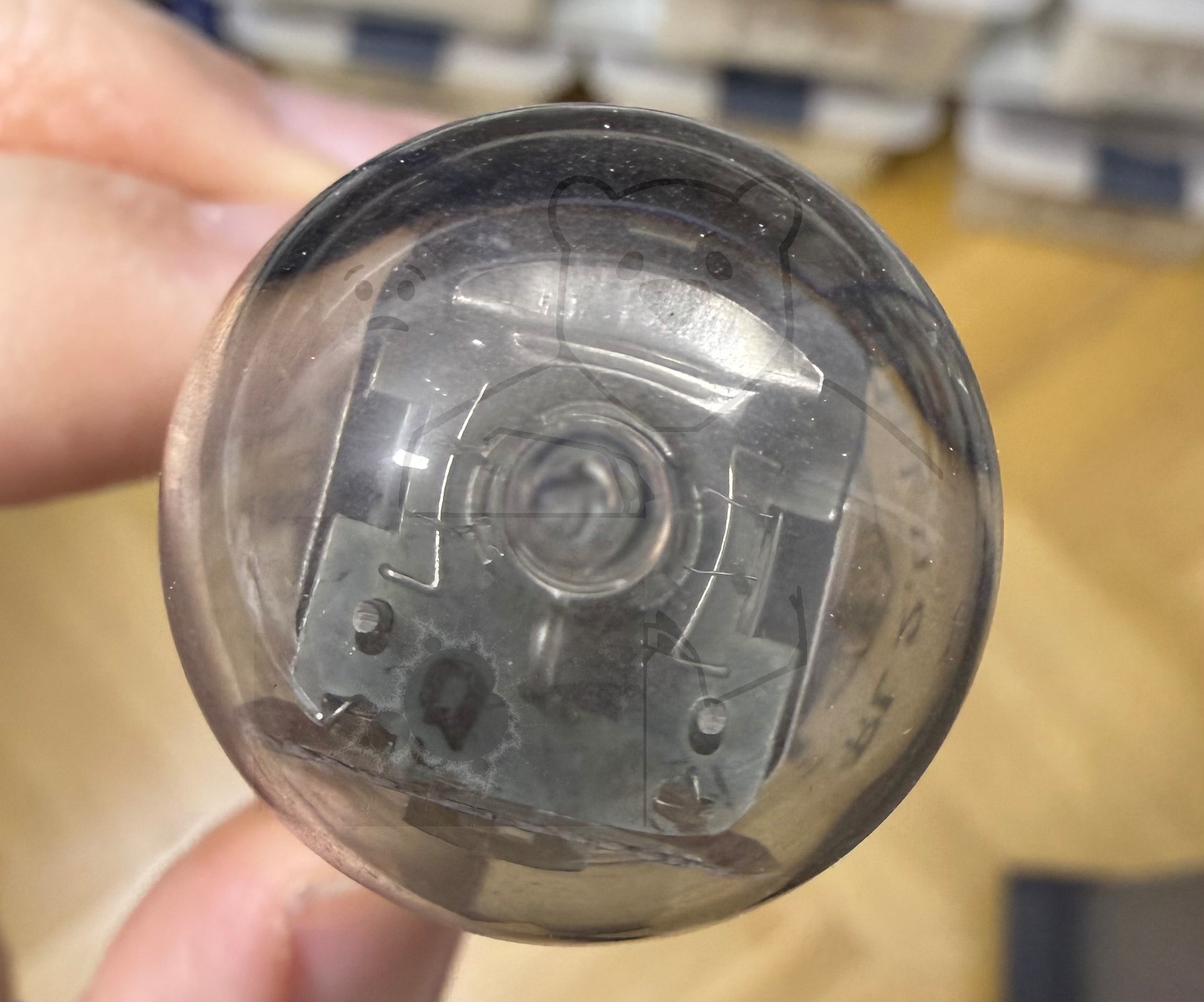

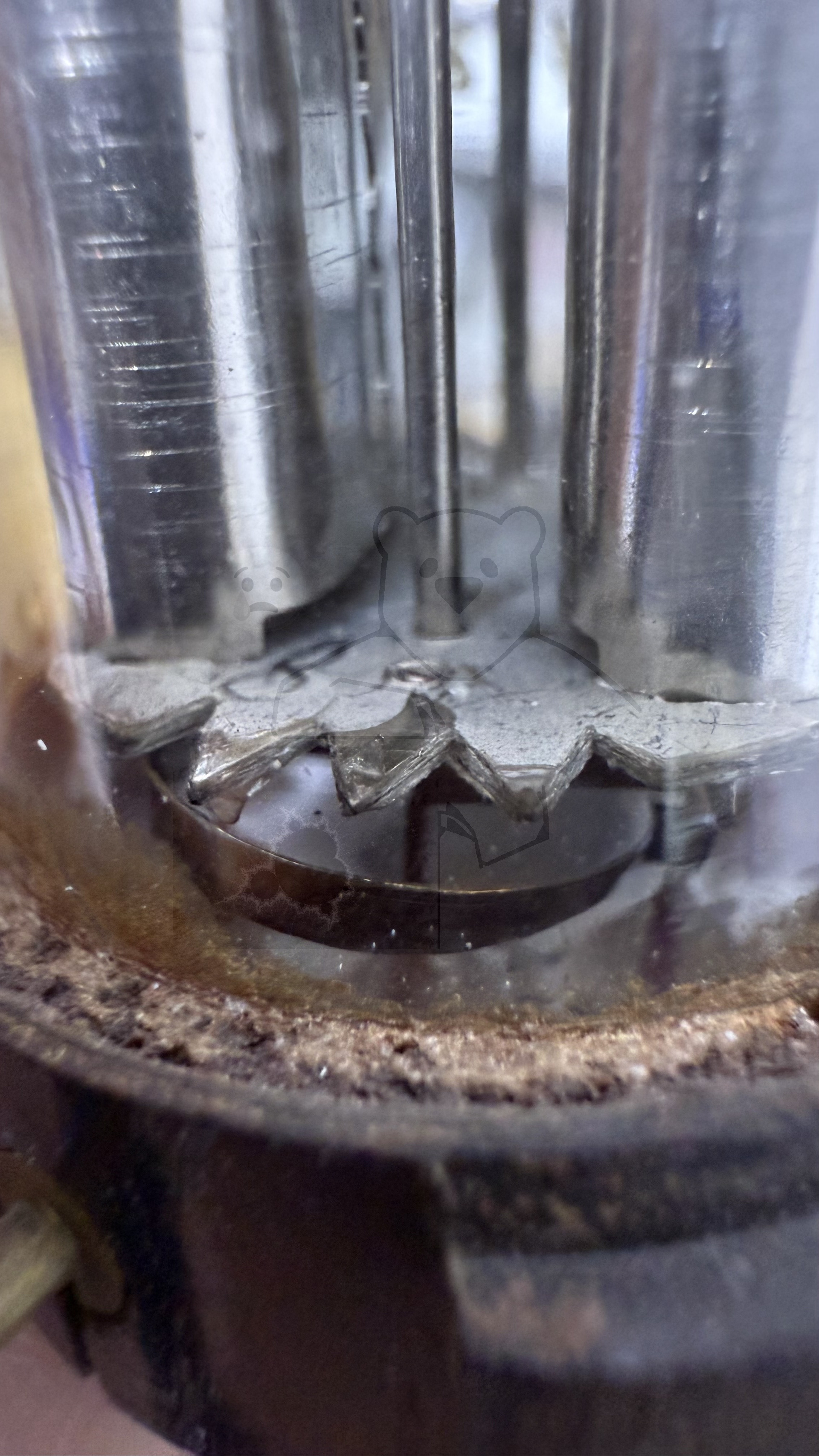

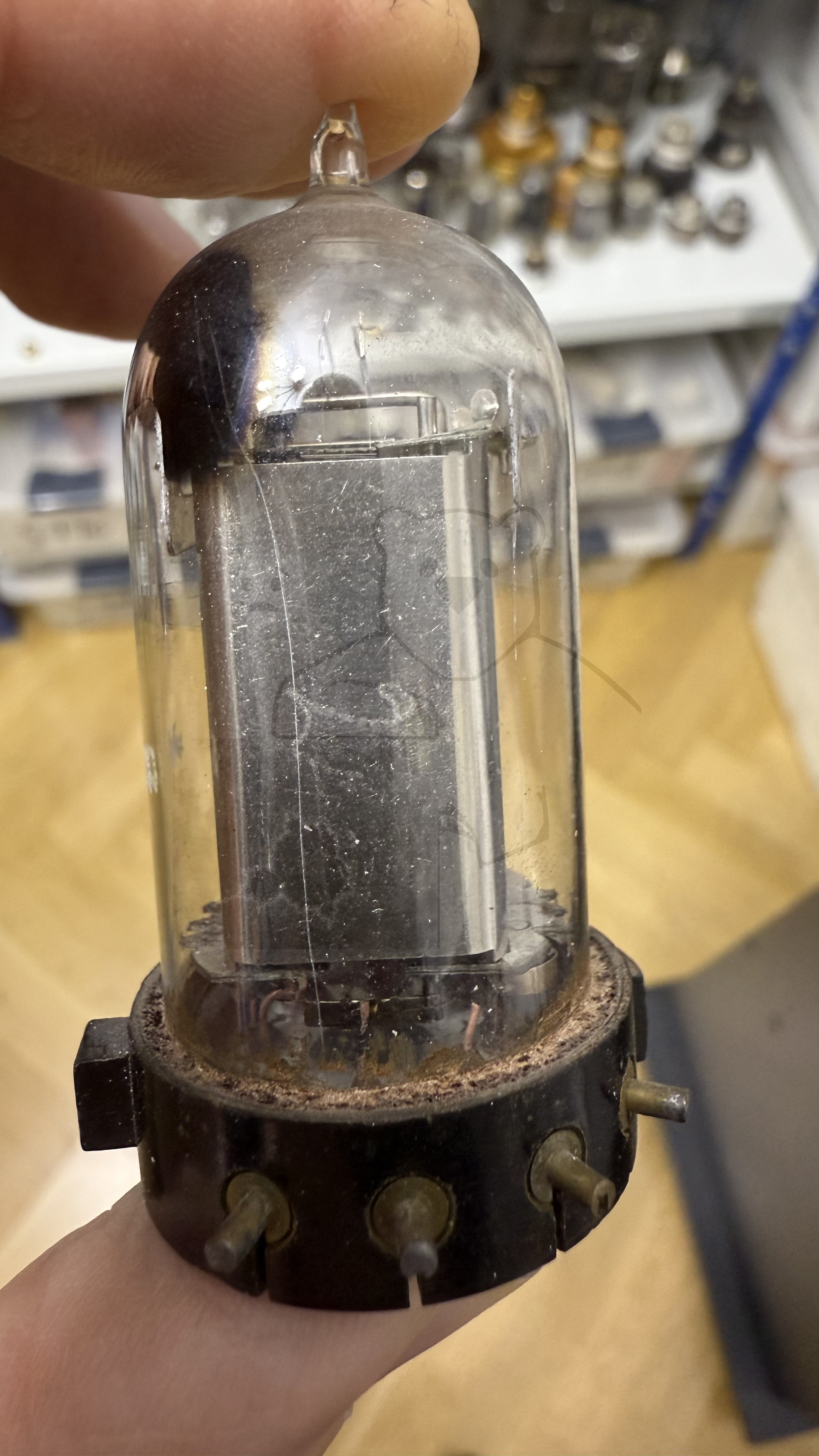

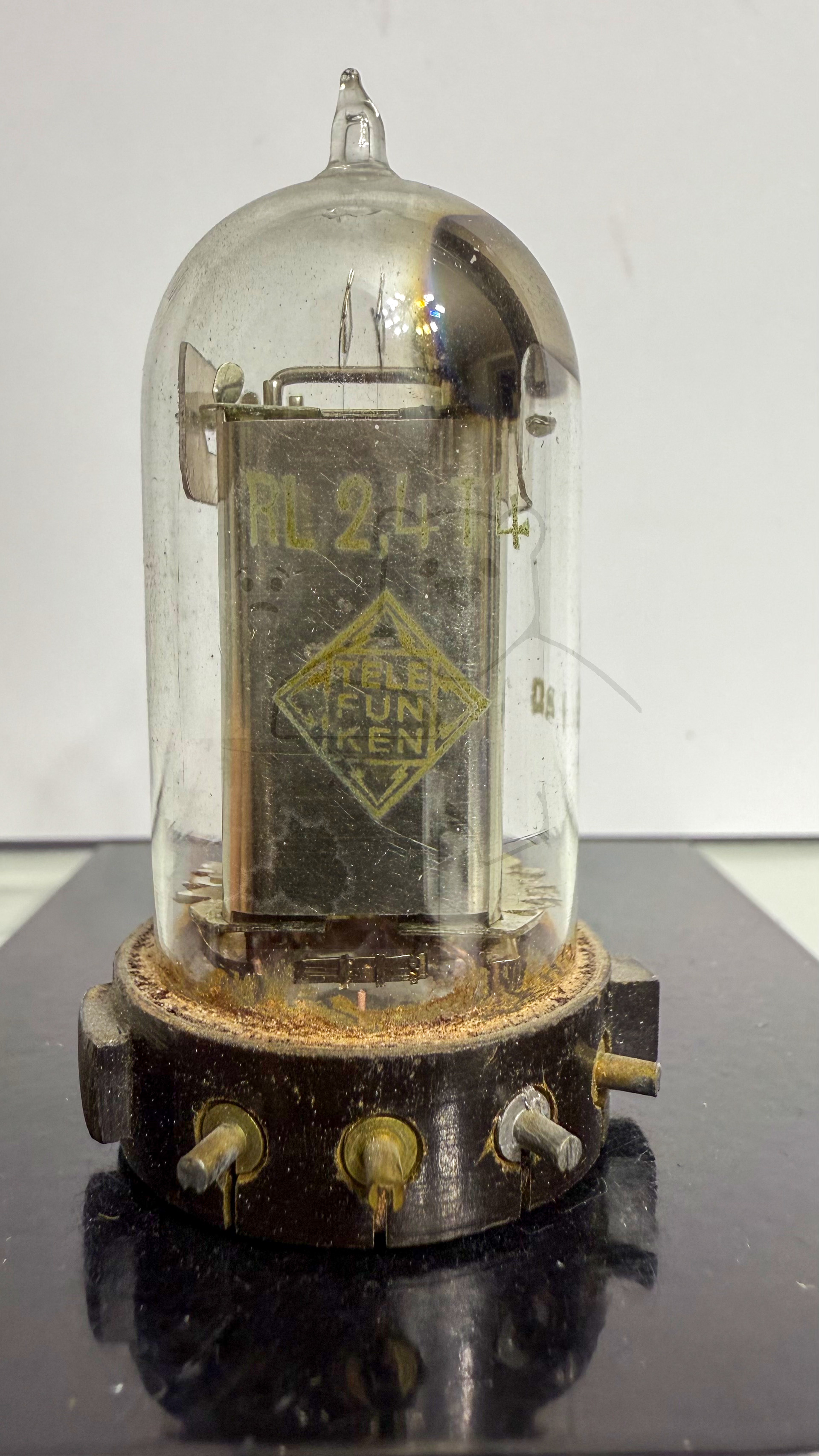

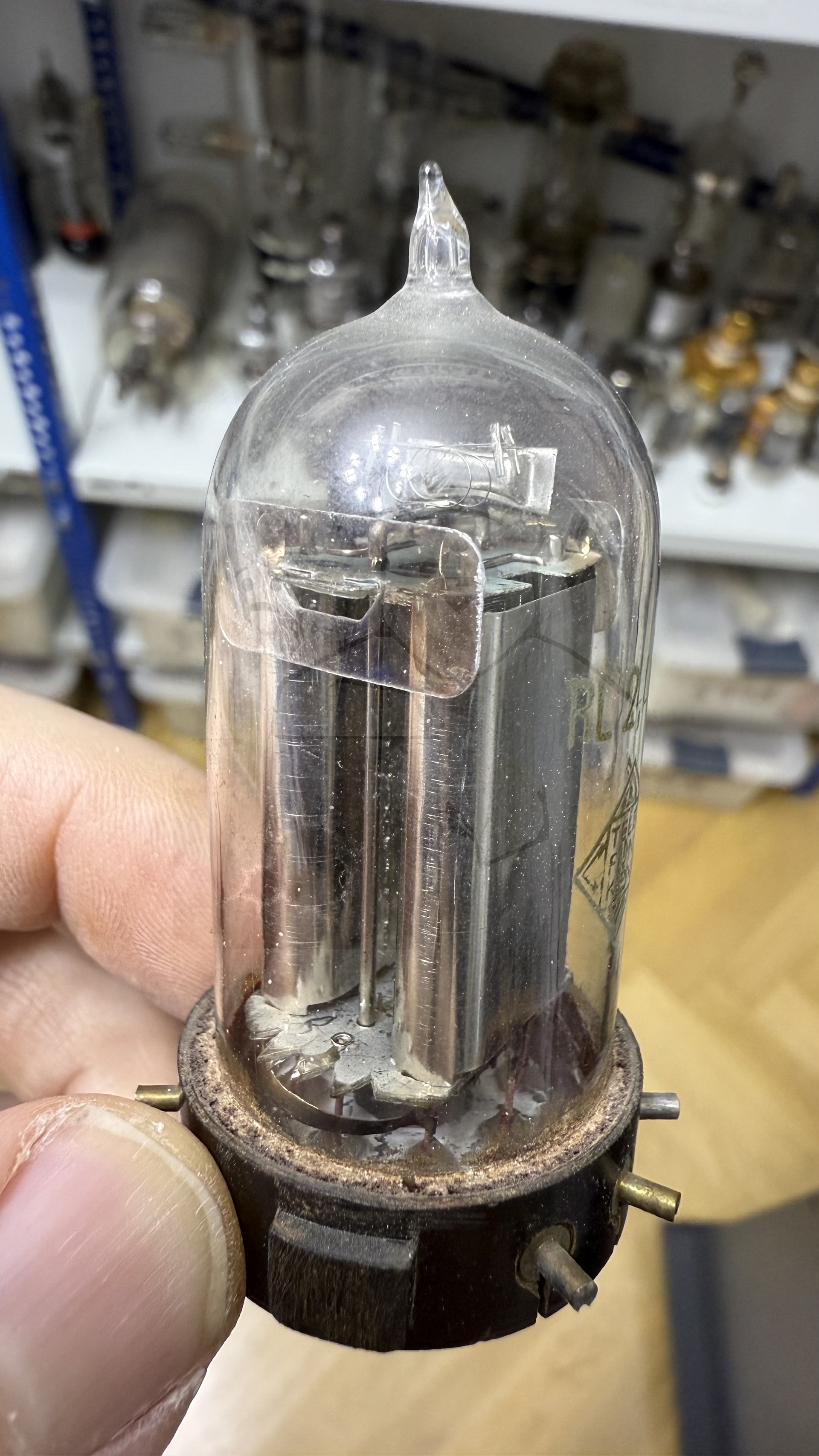

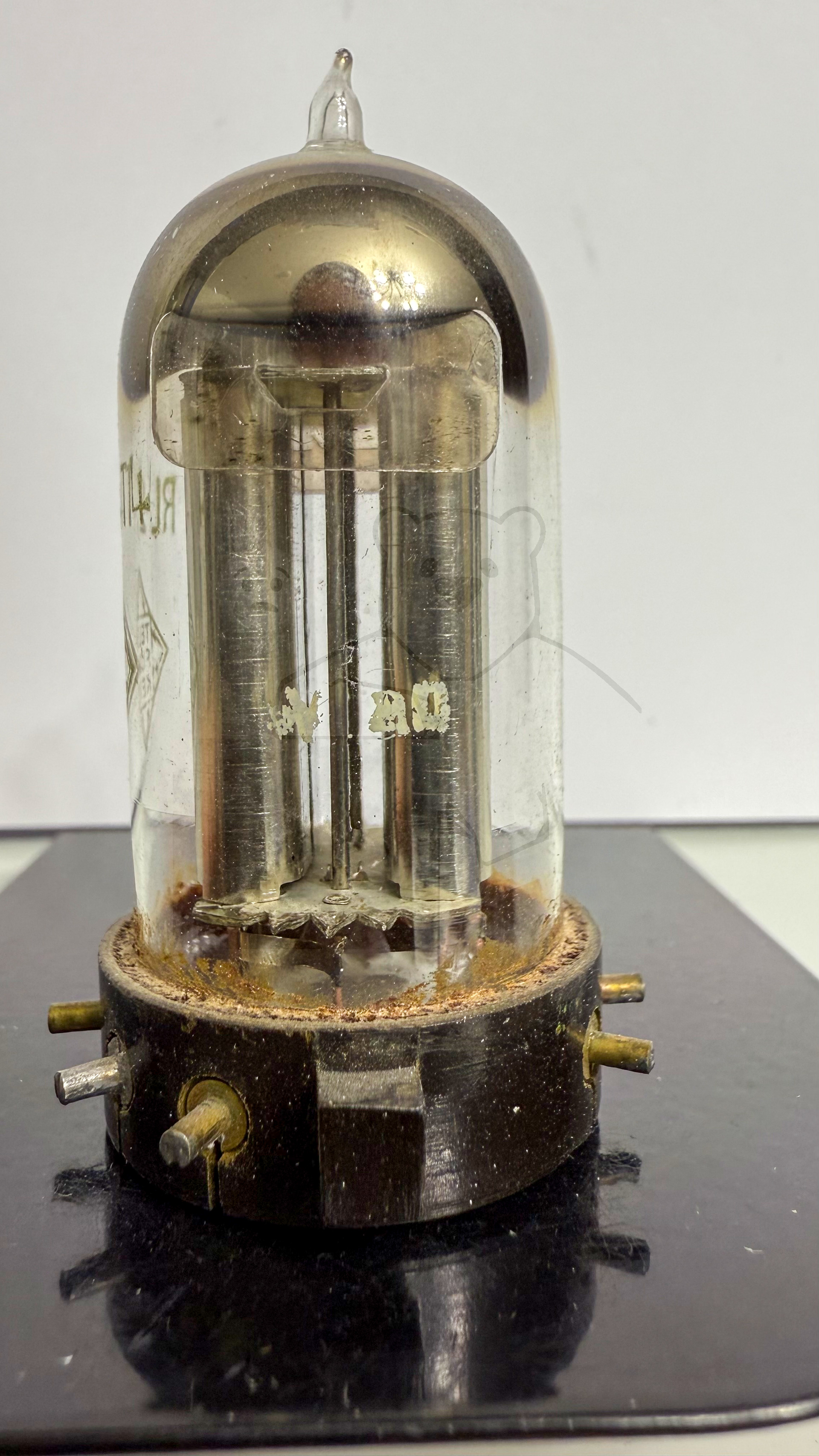

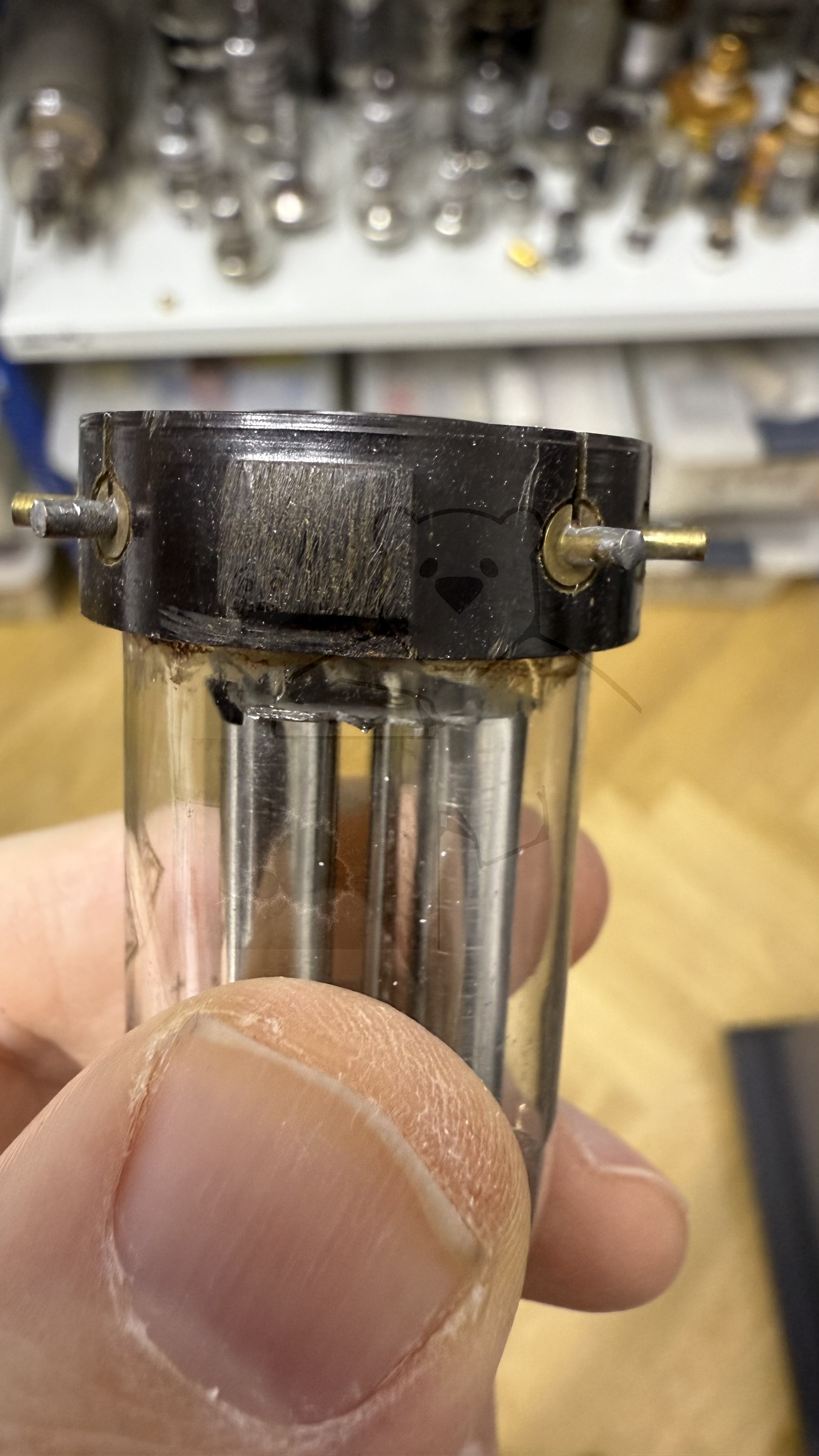

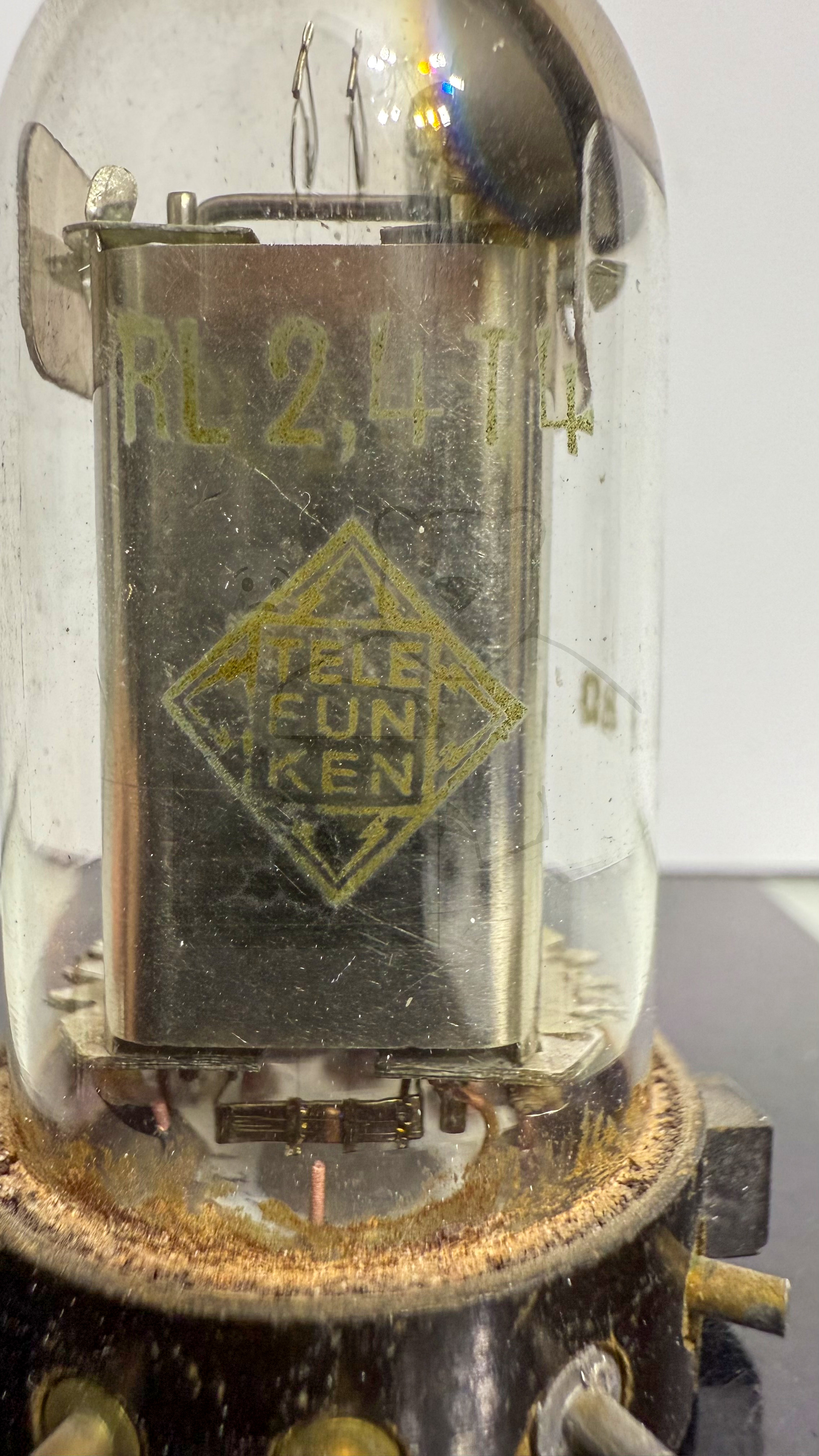

🔎 Beschreibung der Röhre: RL2,4T4 Inventarnummer: 08186

Name	→ RL2,4T4
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	2,4
Heizstrom (Ampère)	0,255
Art der Heizung	Direkt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode

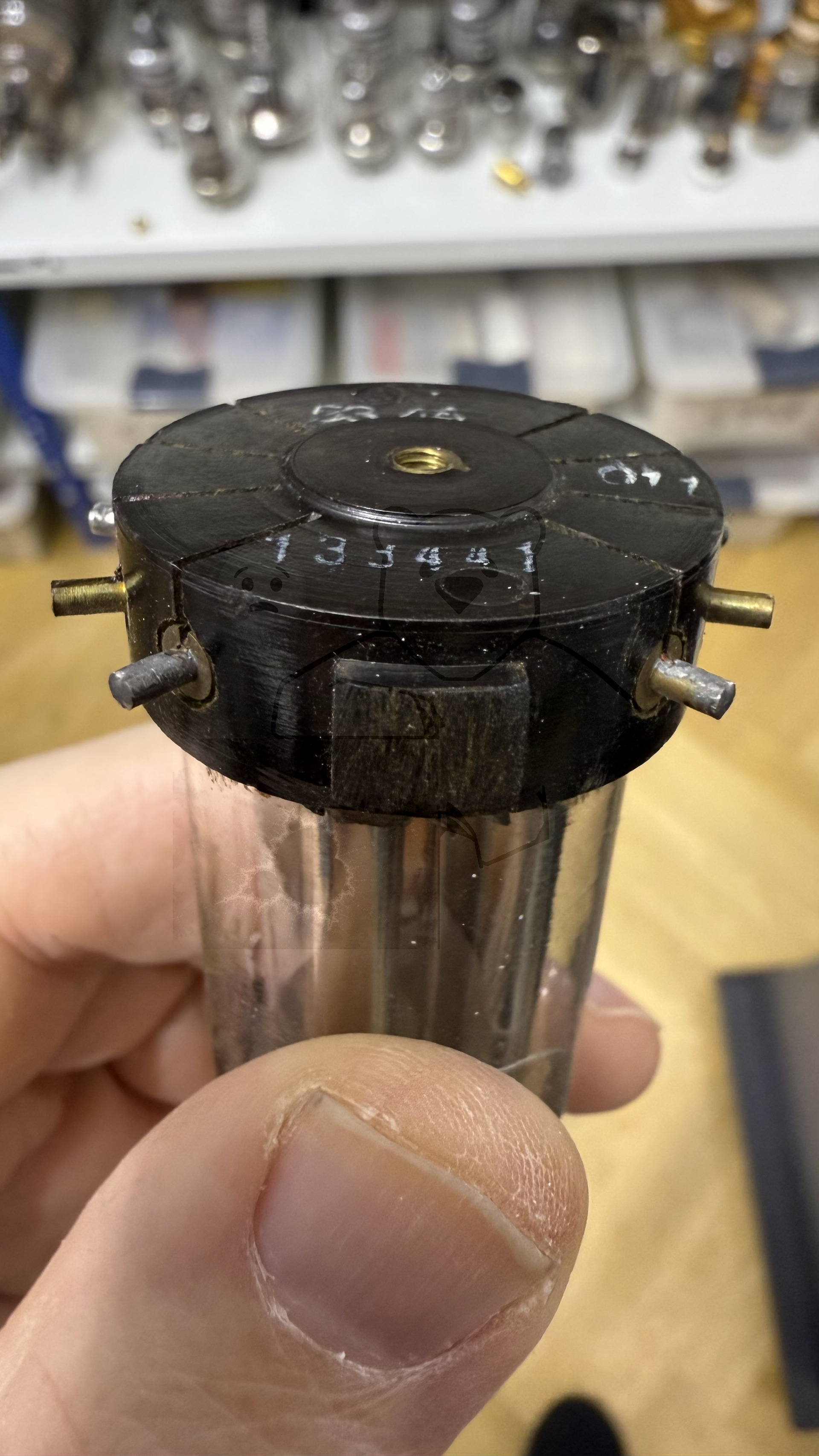

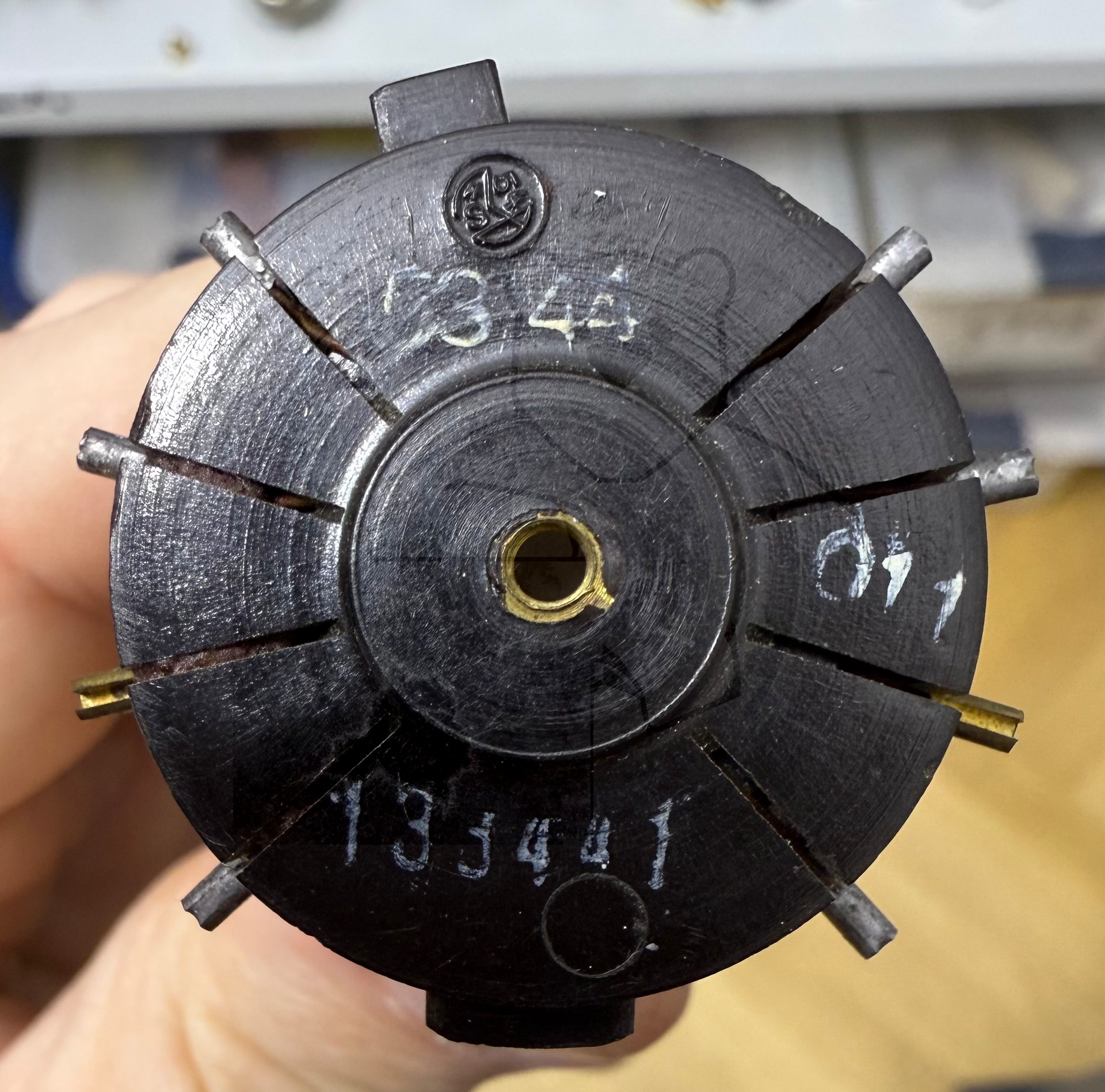

Serien Nummer	133441
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen	Wehrmacht, 33 44 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S40b

🔎 Beschreibung der Systeme für die Röhre: RL2,4T4

	System 1	System 2
Kathode	f	f
Gitter 1	g1	g2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a1	a2
Anode 2
Leuchtschirm
Heizung	f, f	f, f
Abschirmung
Funktion	→ Endtriode	→ Endtriode
