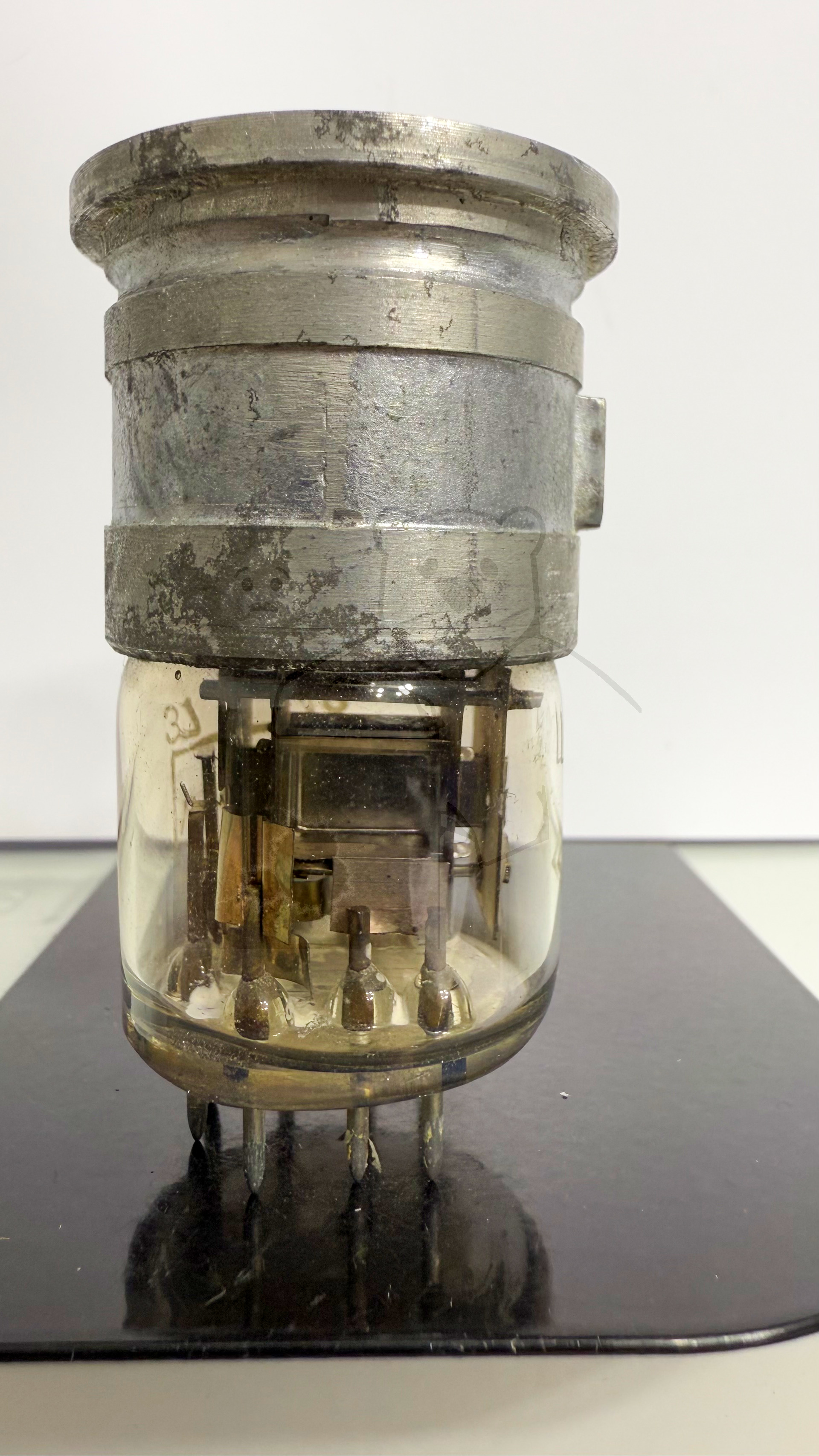

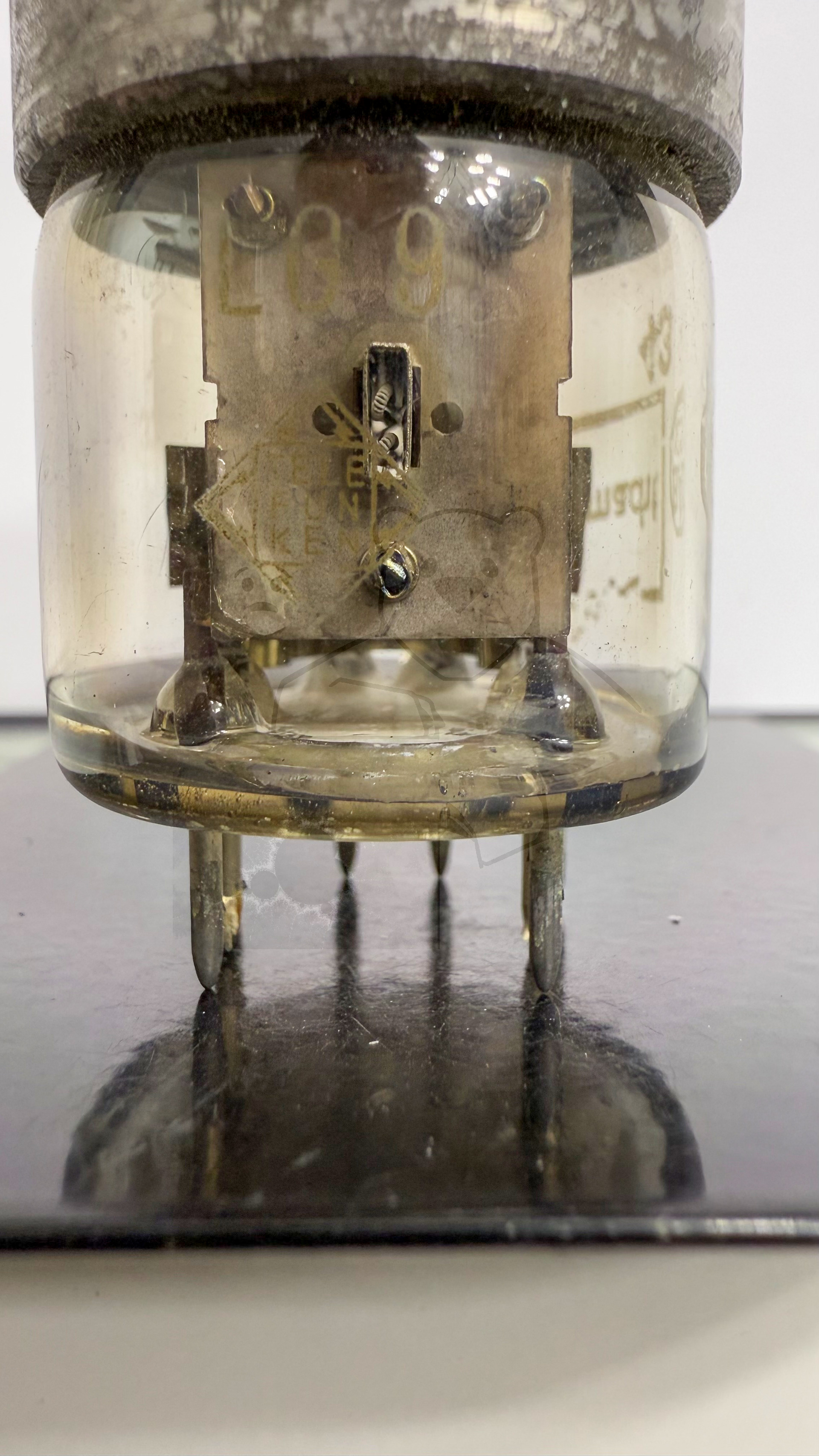

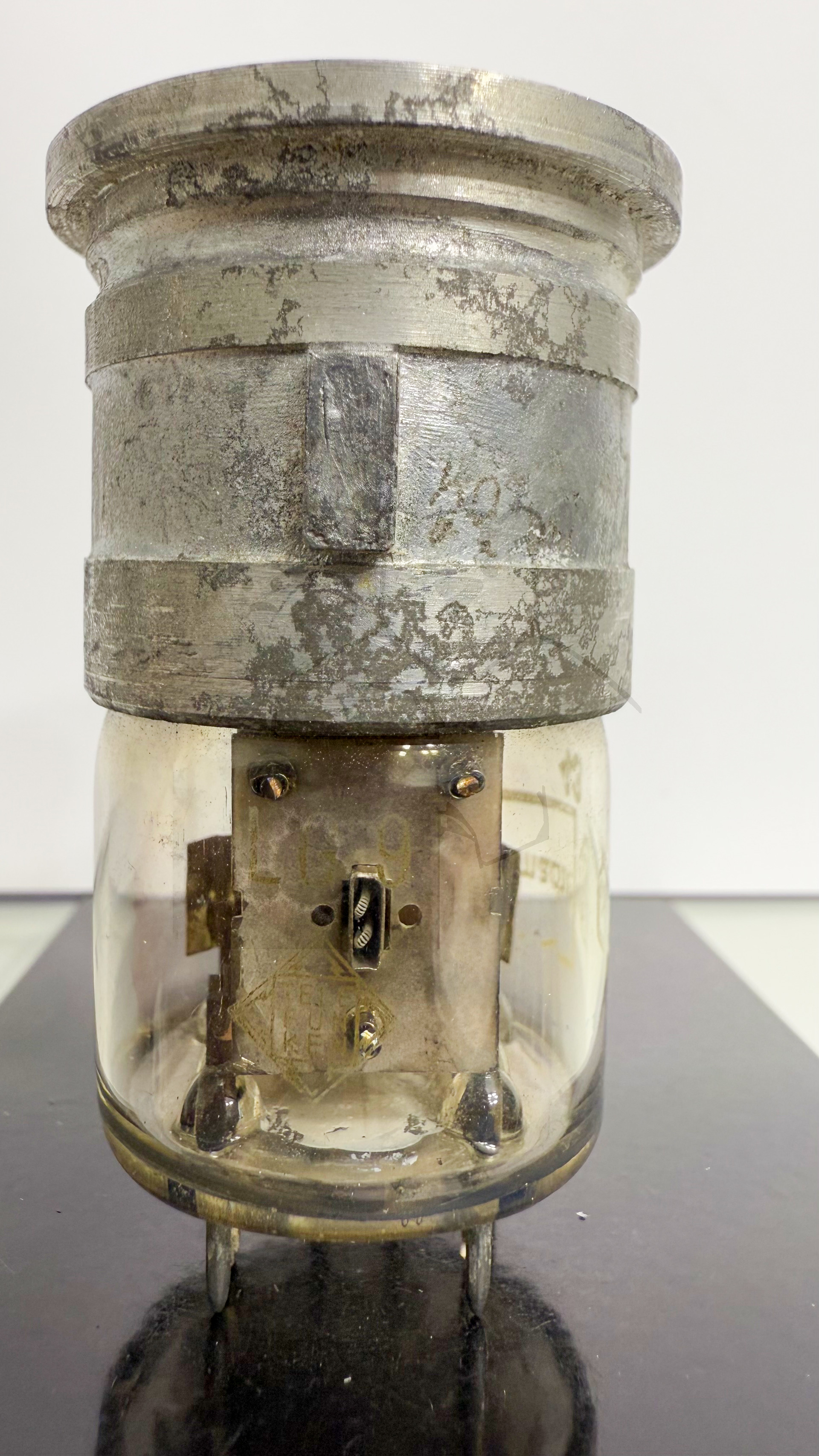

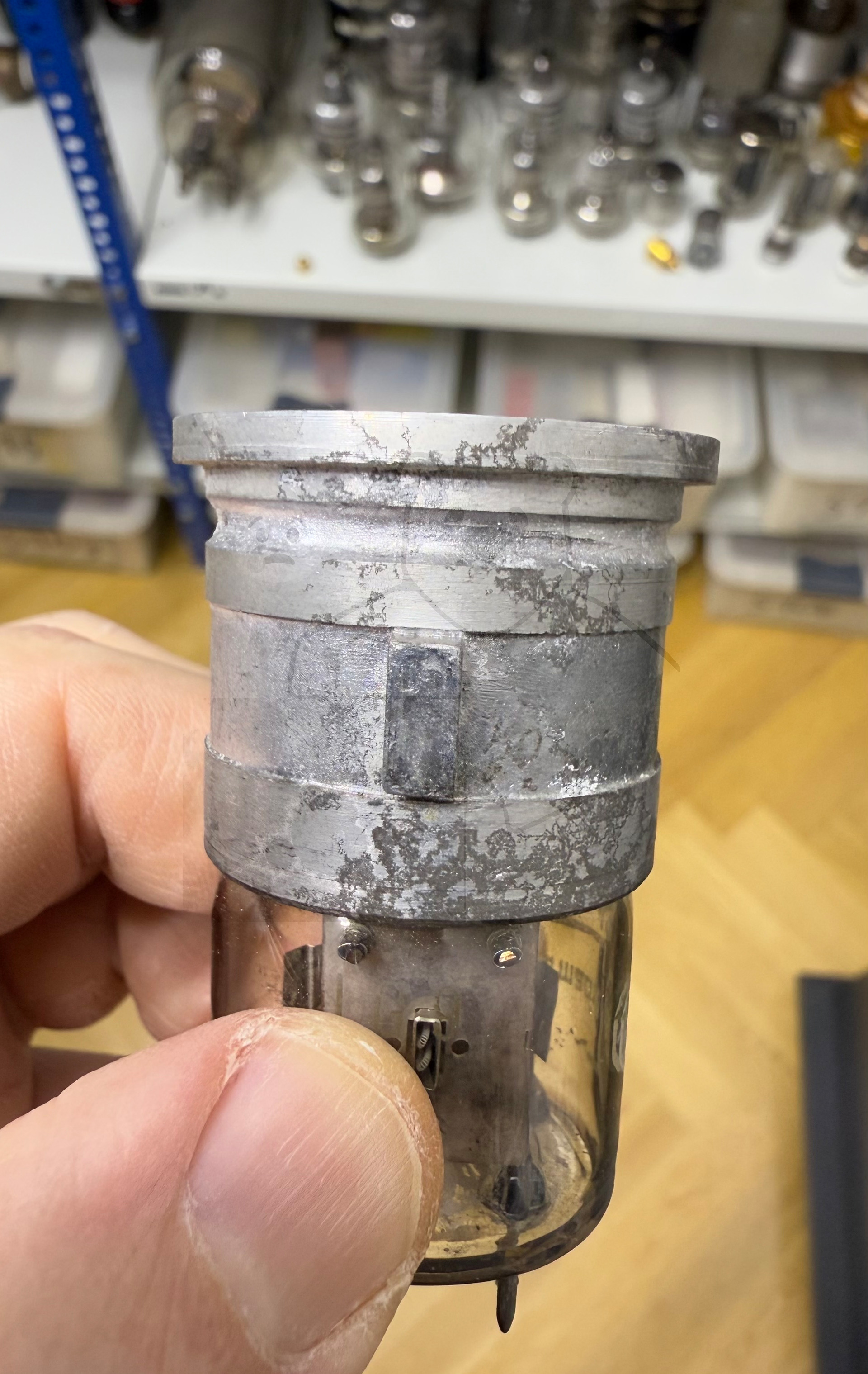

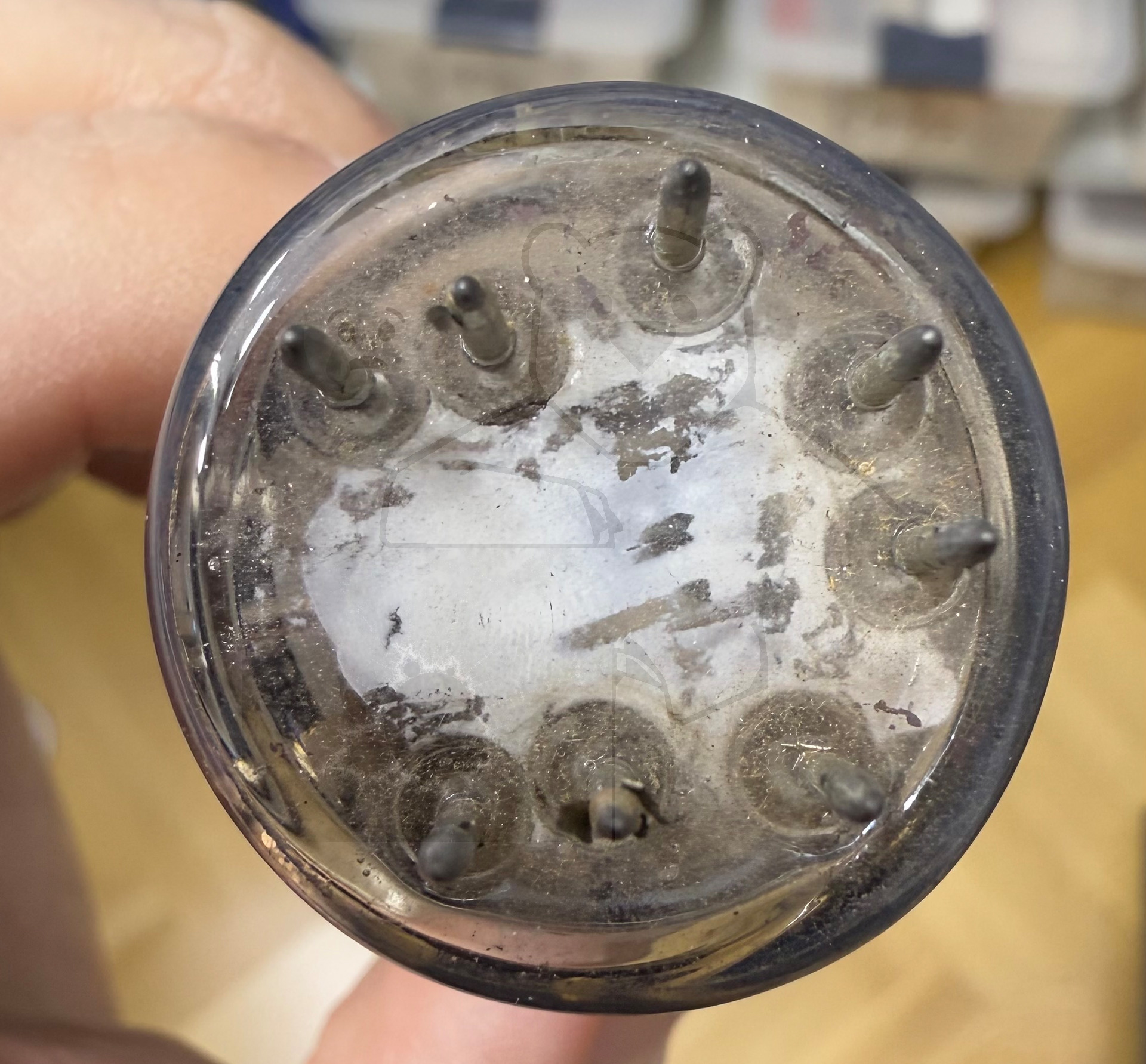

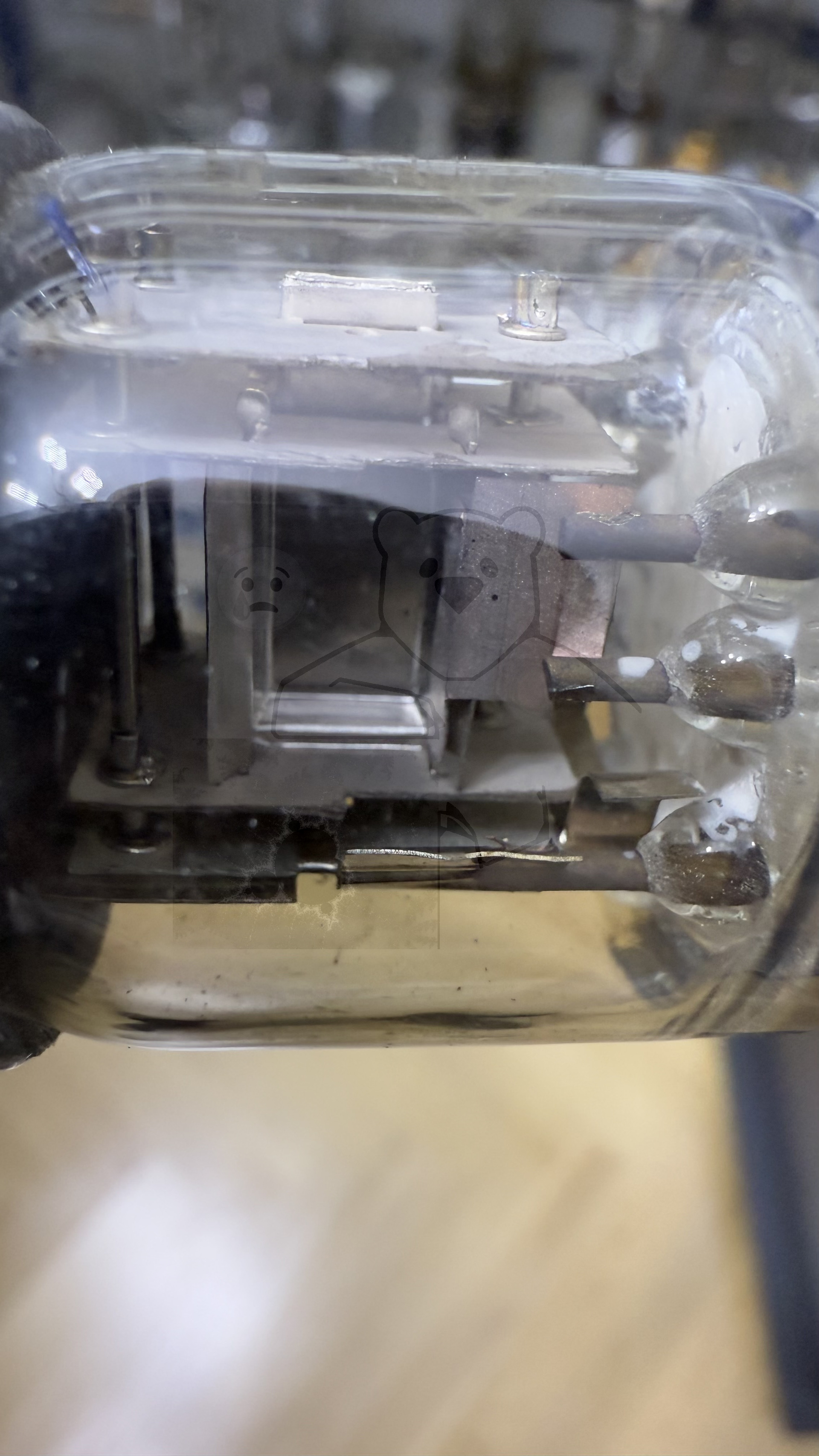

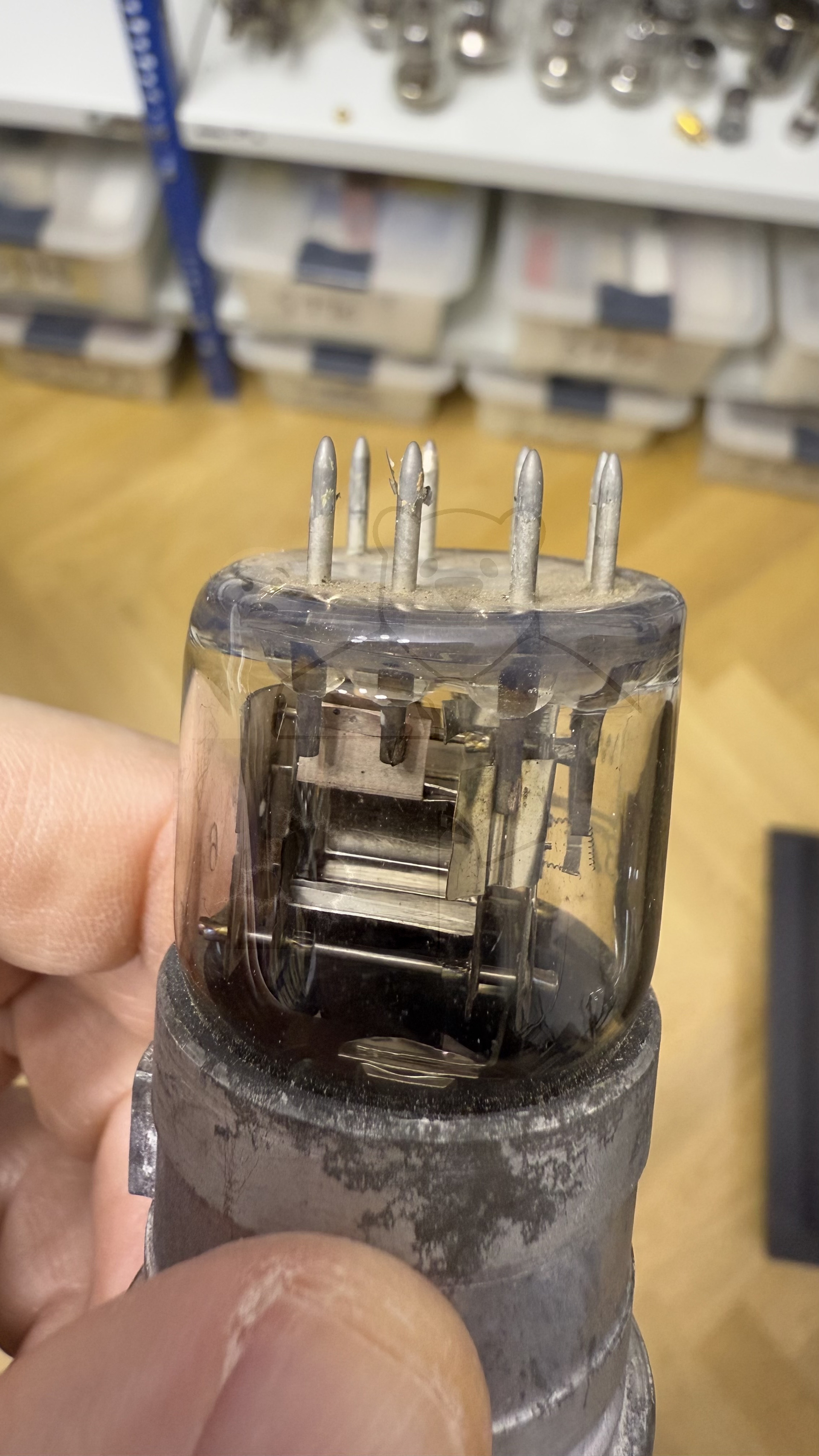

Daten und Bilder der Röhre: LG9

🔎 Beschreibung der Röhre: LG9 Inventarnummer: 08184

Name	→ LG9
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp
Informationen	34/43
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	103099
Verpackung	Neutrale Verpackung
Getestet

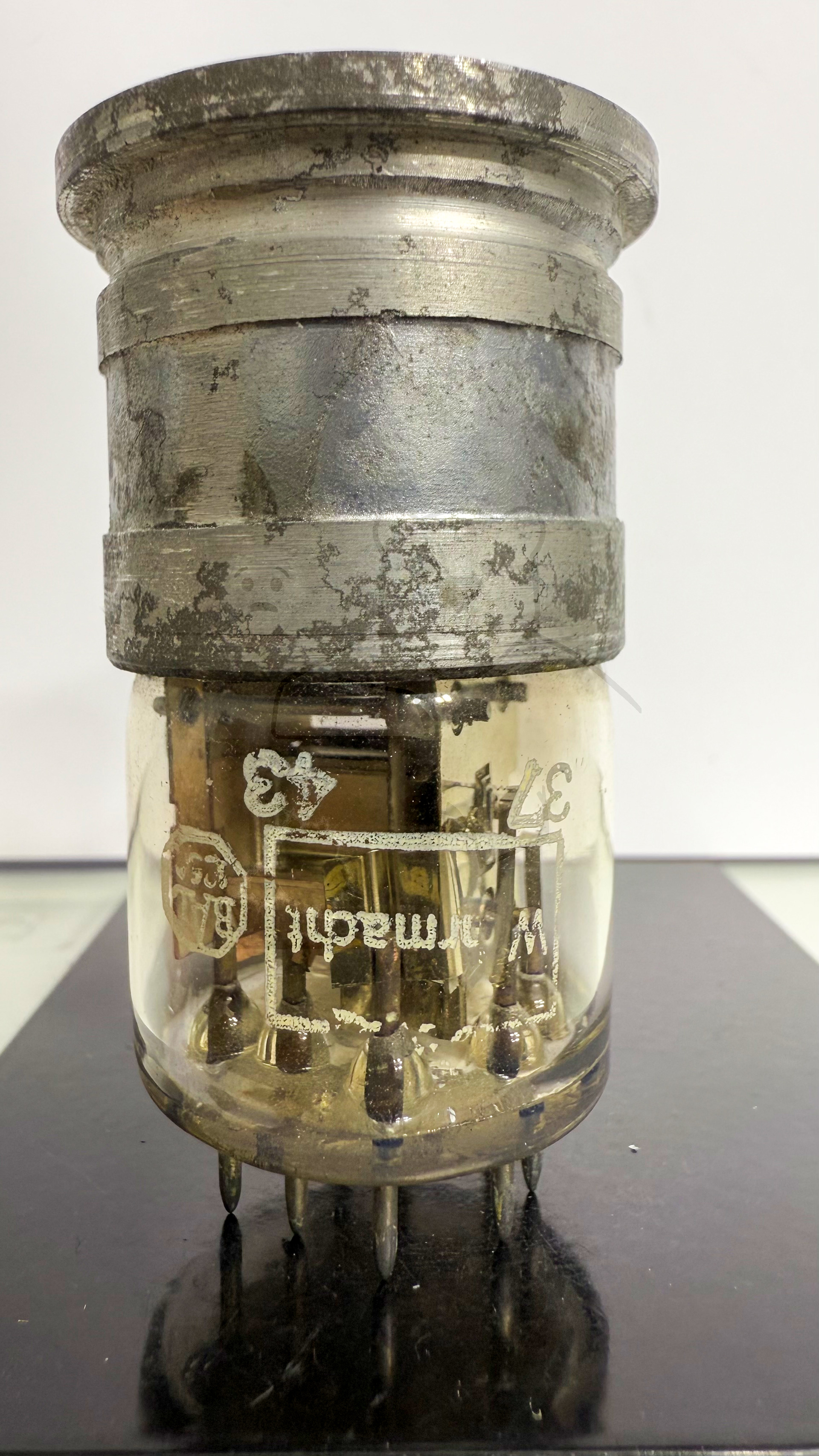

Hoheitszeichen	Wehrmacht, BAL1351, 37 43 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S37b

🔎 Beschreibung der Systeme für die Röhre: LG9

	System 1
Kathode	k
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a1
Anode 2	a2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Demodulator, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der LG9

Bildquelle: Röhren Taschen Tabelle, 14. Auflage, Franzis Verlag

🔎 Datenblätter zur Röhre: LG9
Datenblatt LG9.pdf (130 kB)
