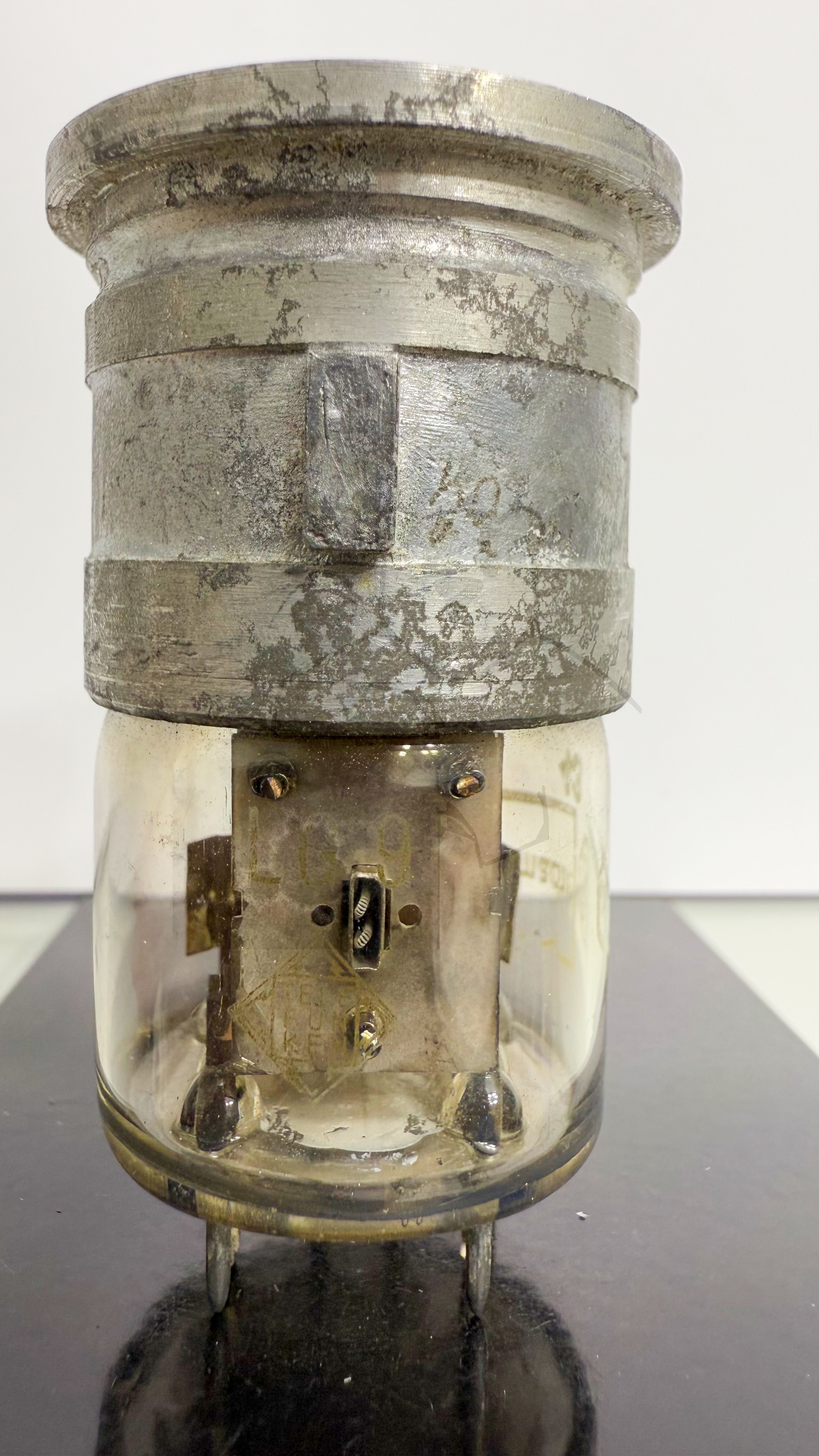

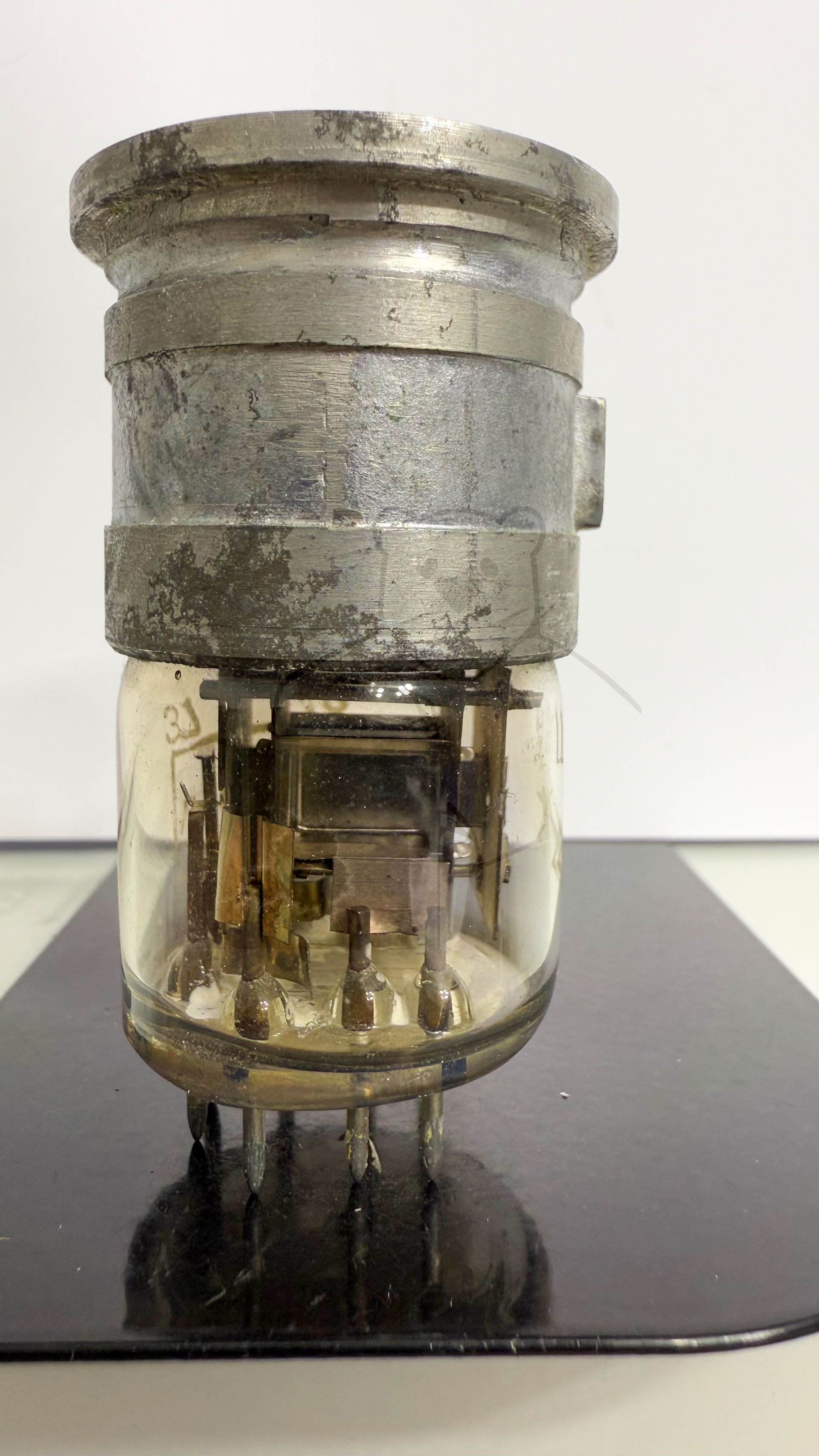

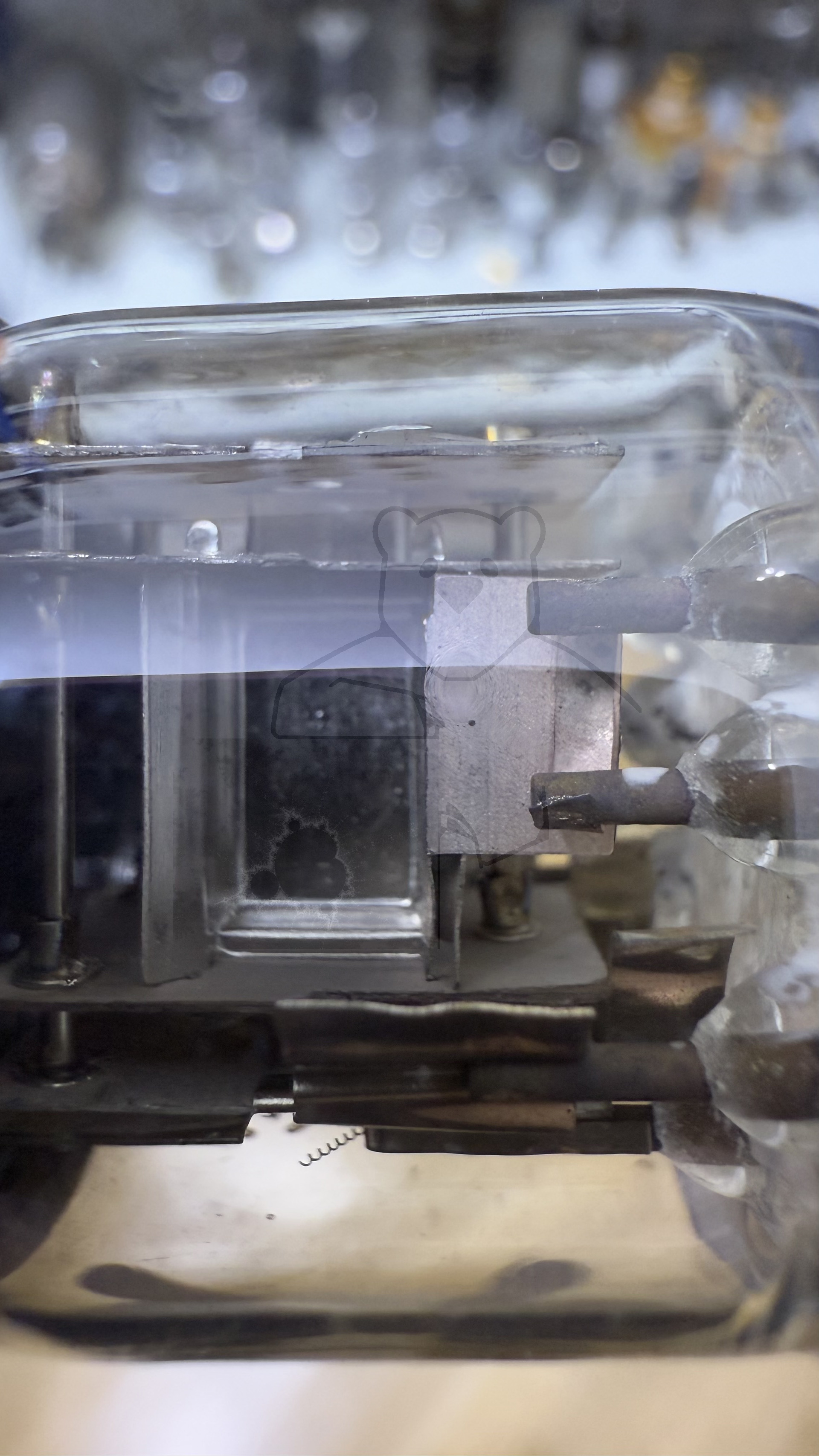

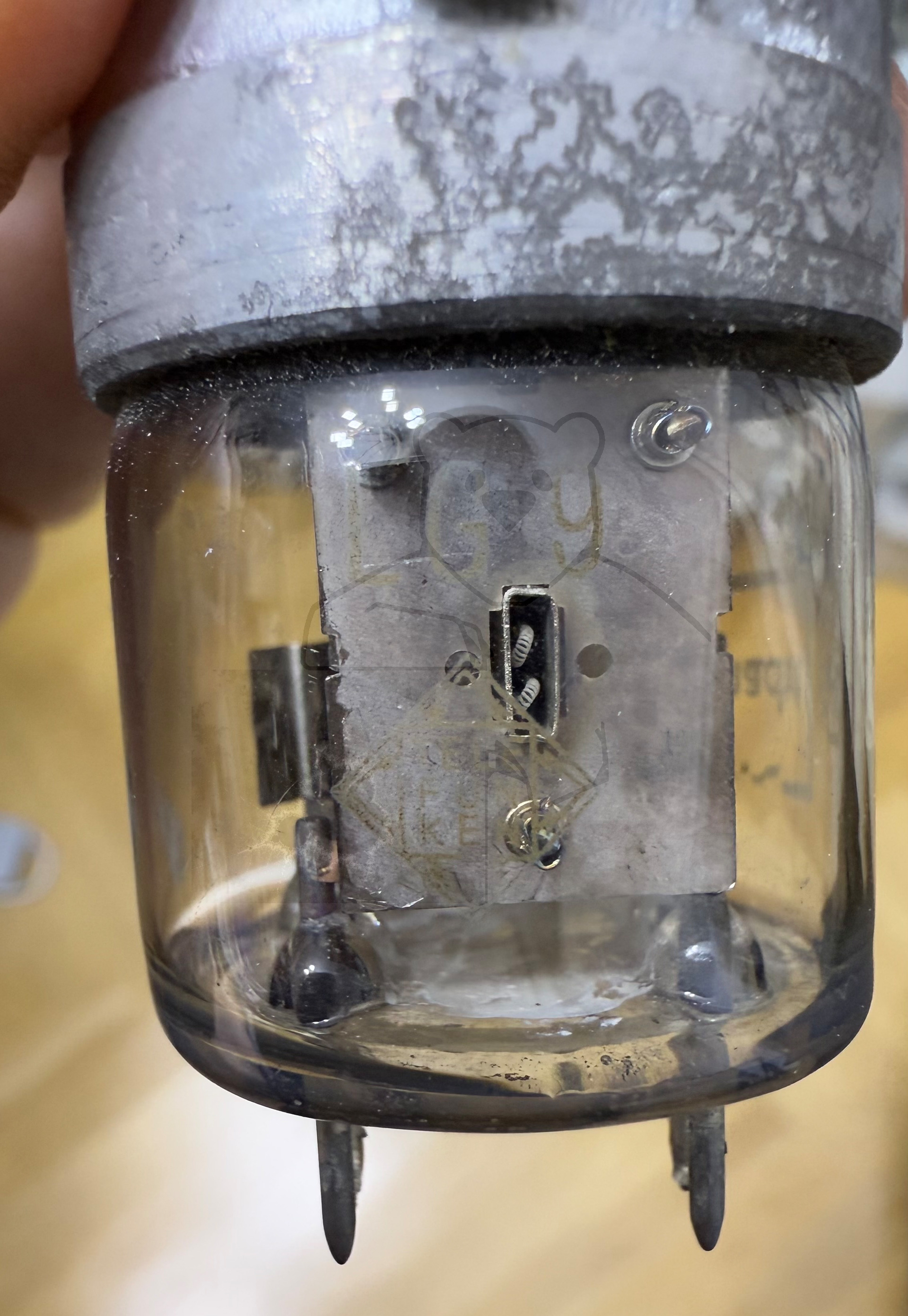

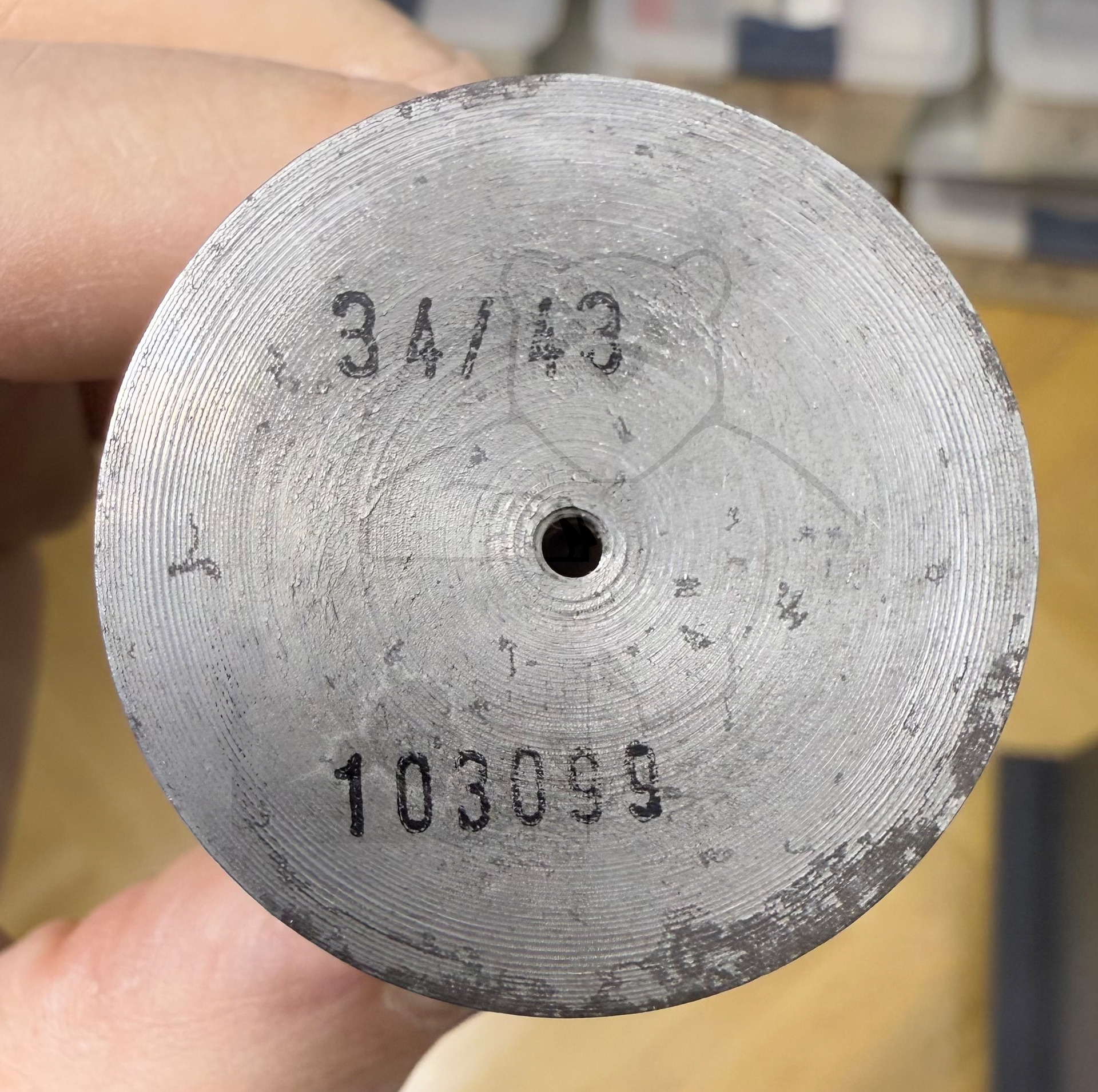

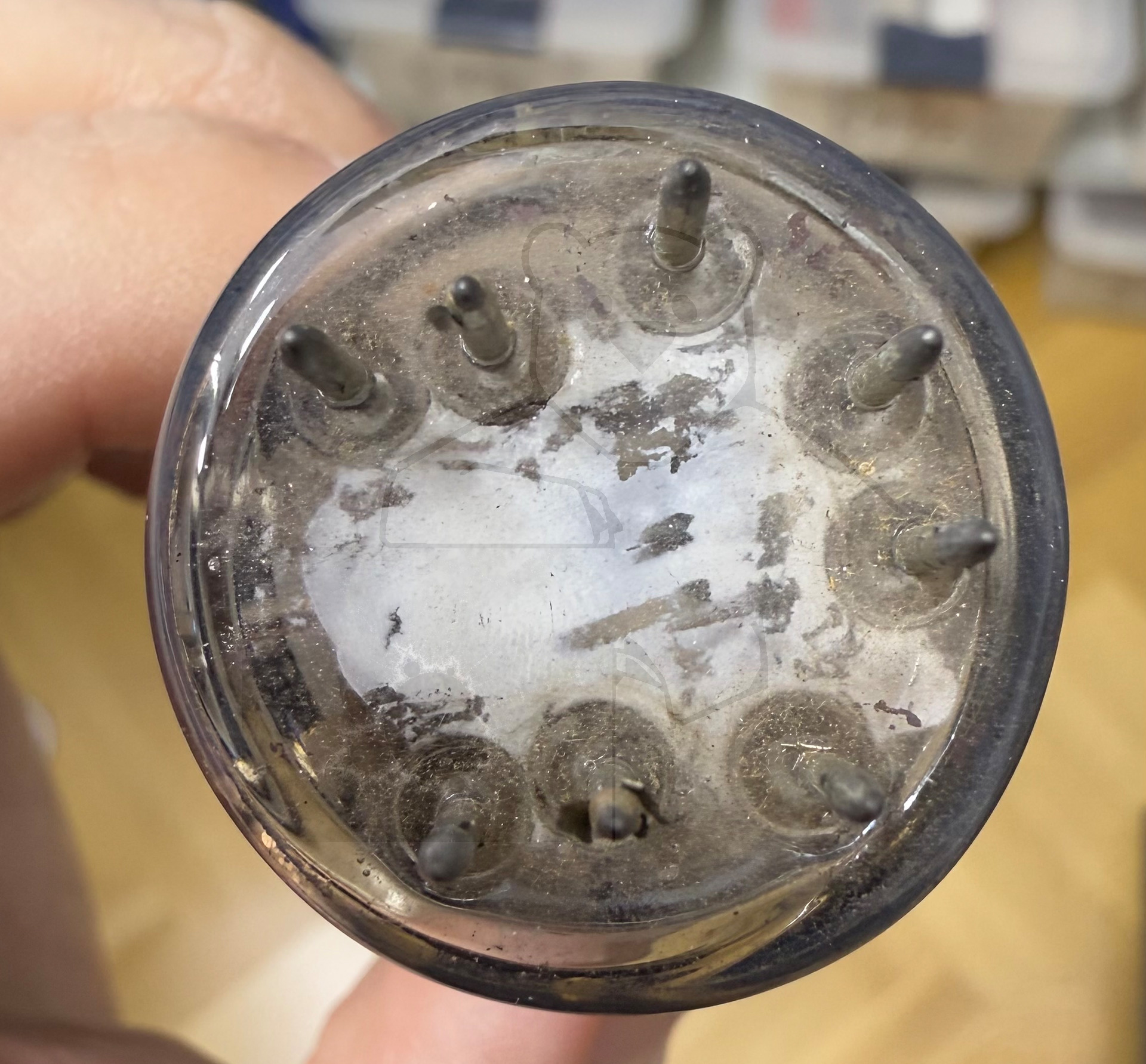

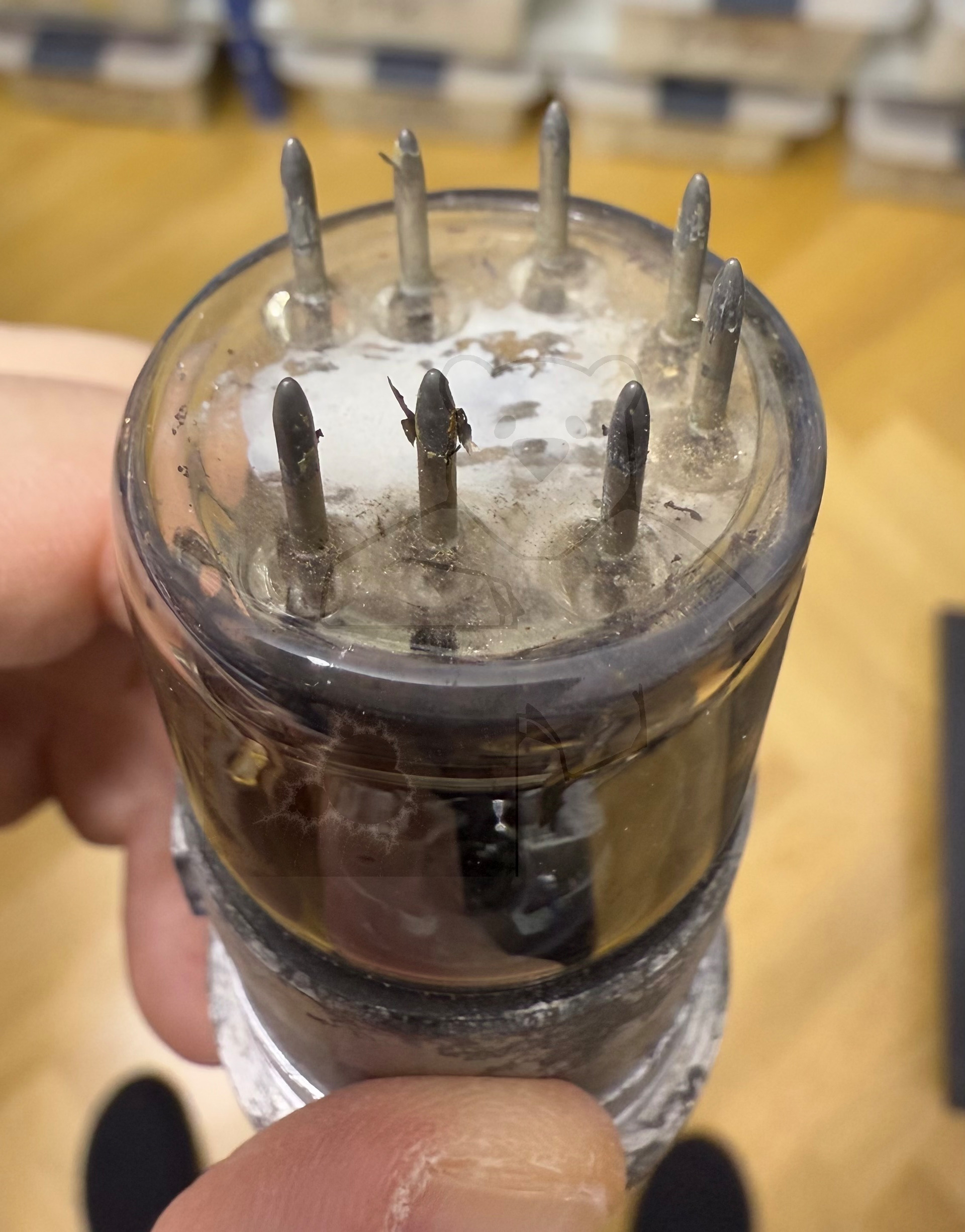

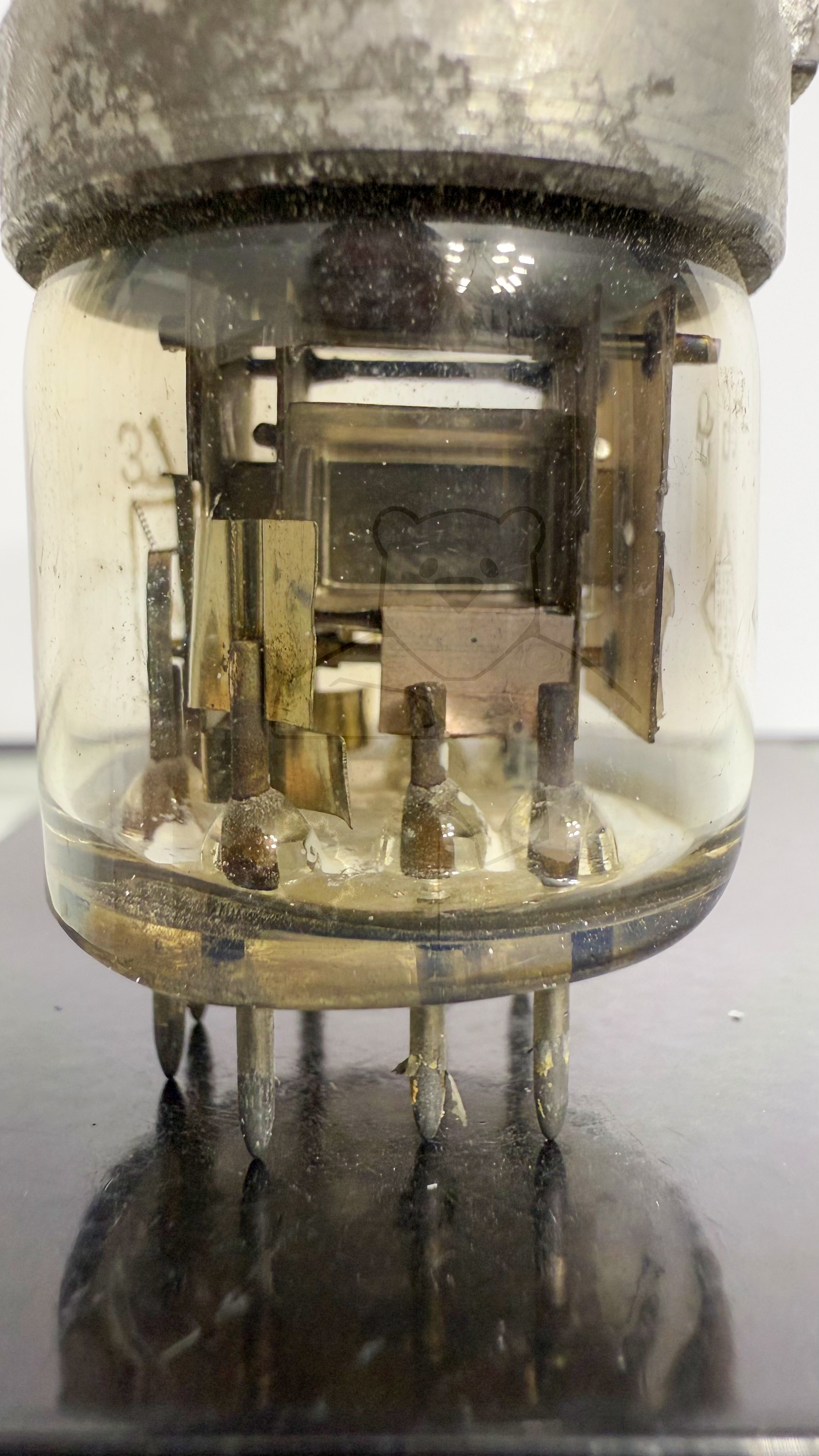

Daten und Bilder der Röhre: LG9

🔎 Beschreibung der Röhre: LG9

Name	LG9
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	27.02.2023 05:42:12

🔎 Beschreibung der Systeme für die Röhre: LG9

	System 1
Kathode	k
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a1
Anode 2	a2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Demodulator, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

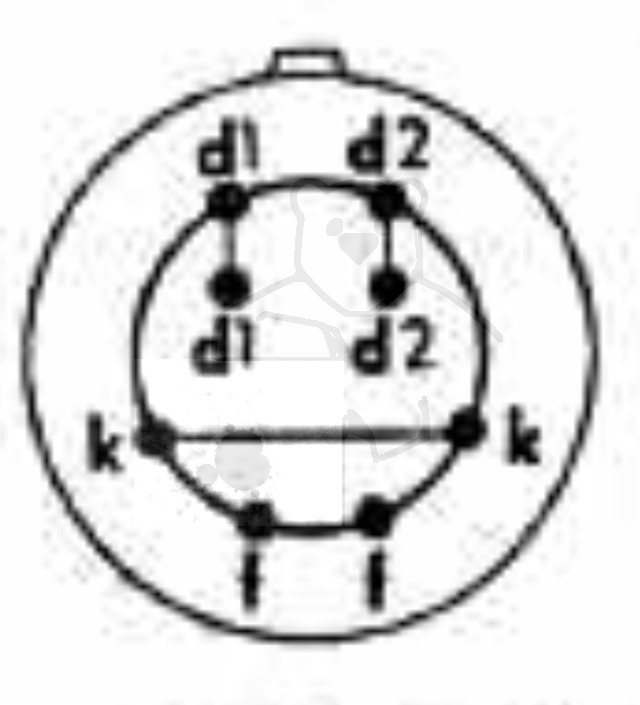

🔎 Sockelschaltung der LG9

Bildquelle: Röhren Taschen Tabelle, 14. Auflage, Franzis Verlag

🔎 Datenblätter zur Röhre: LG9
Datenblatt LG9.pdf (130 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
