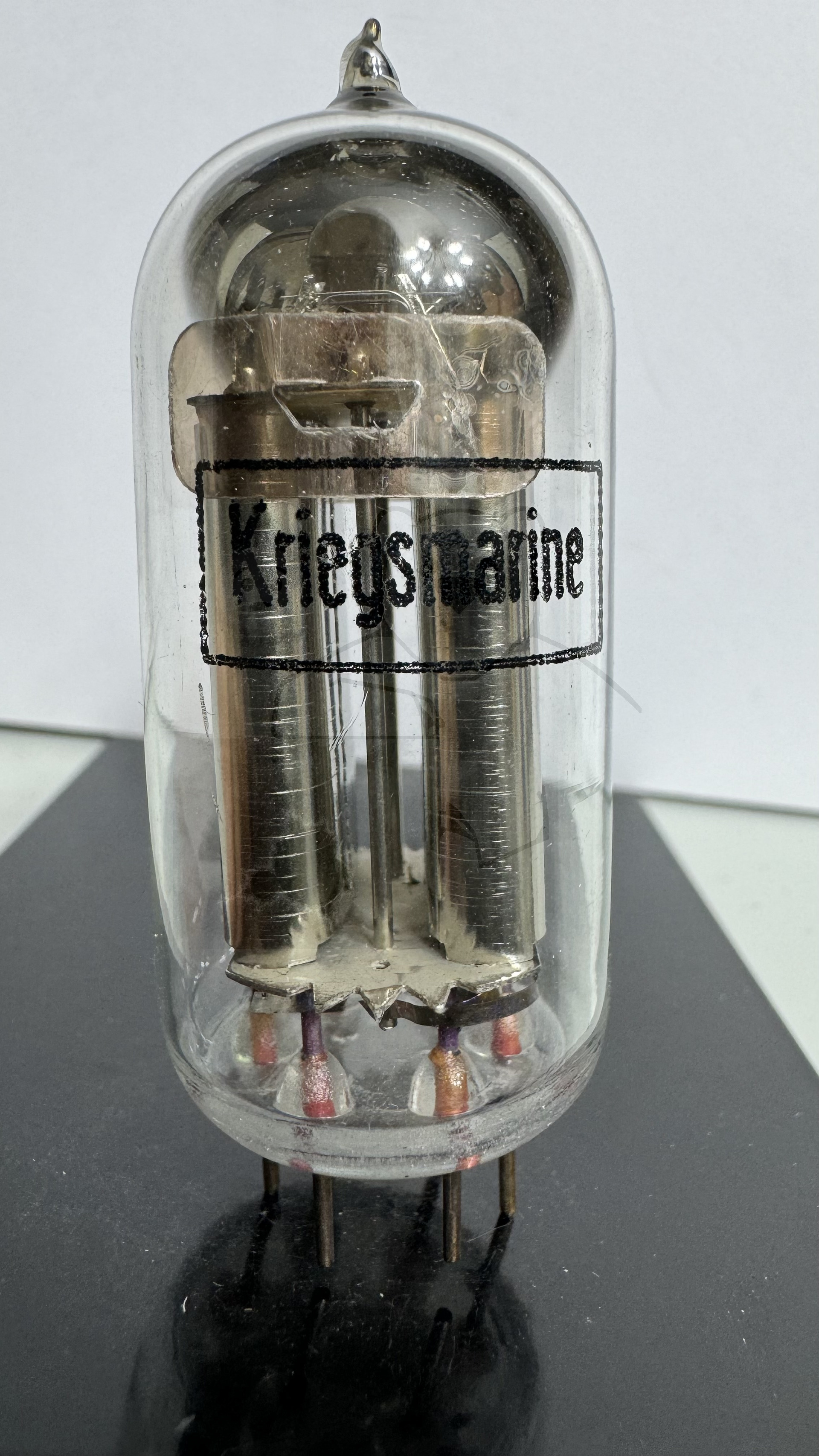

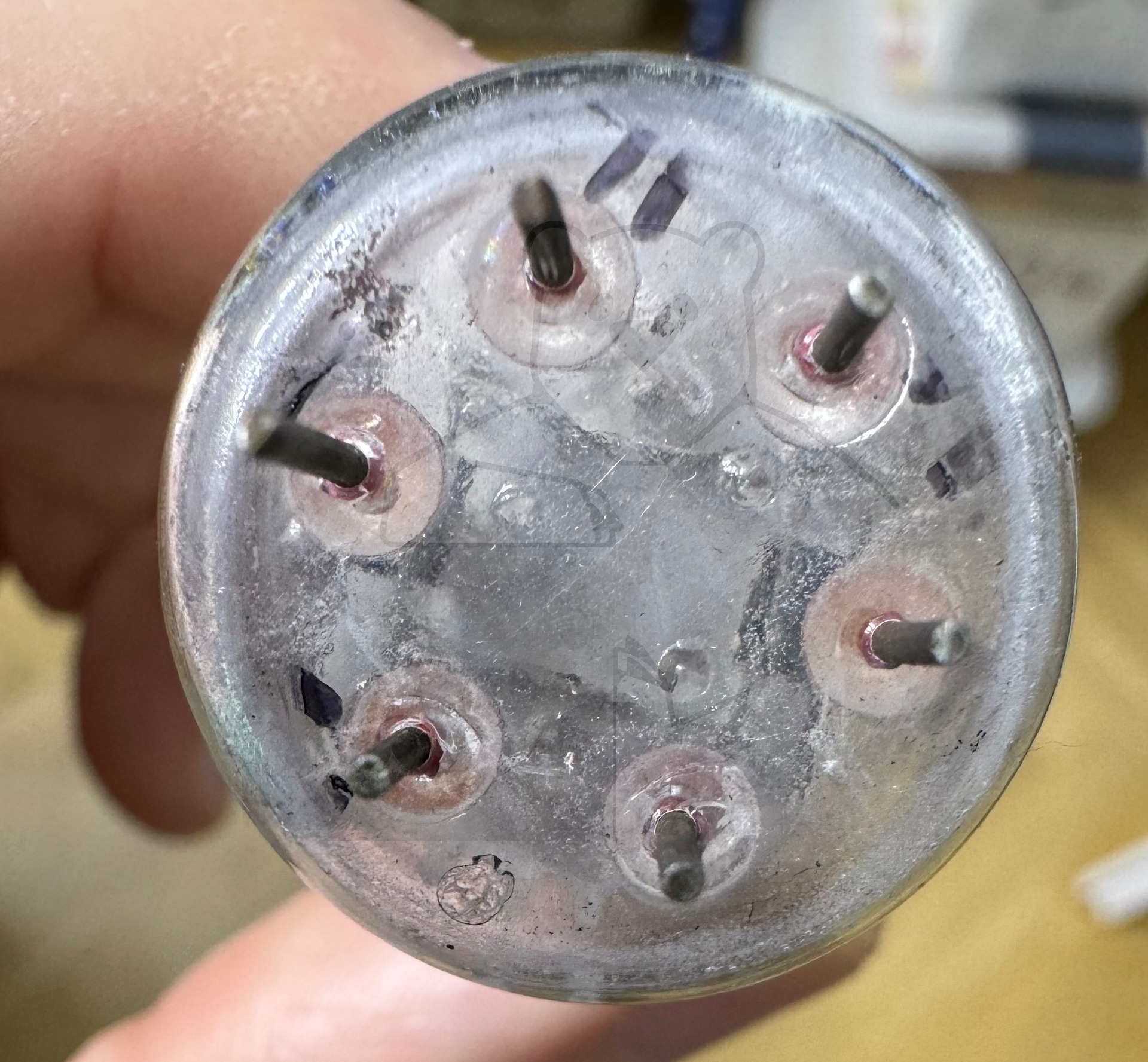

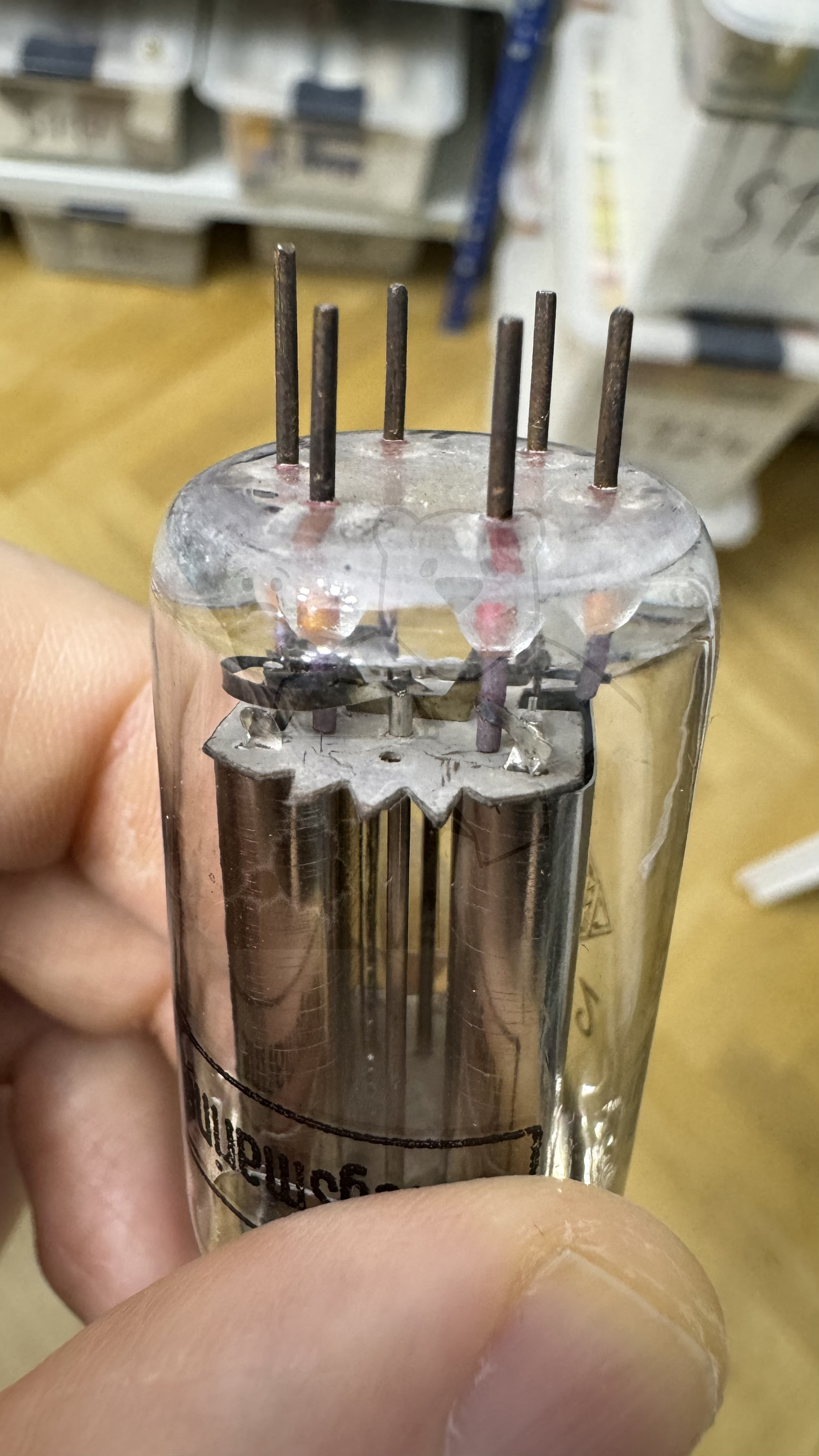

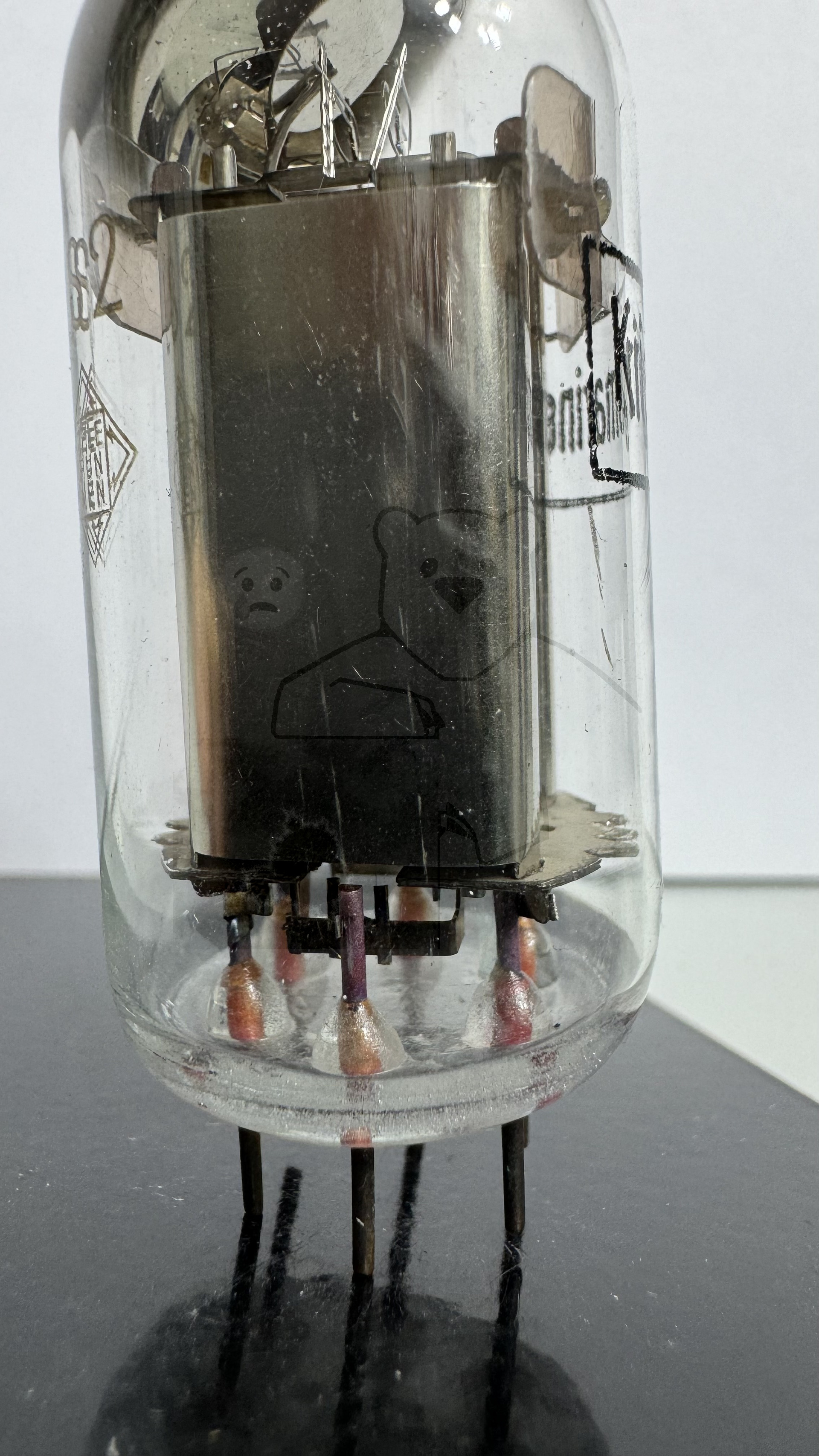

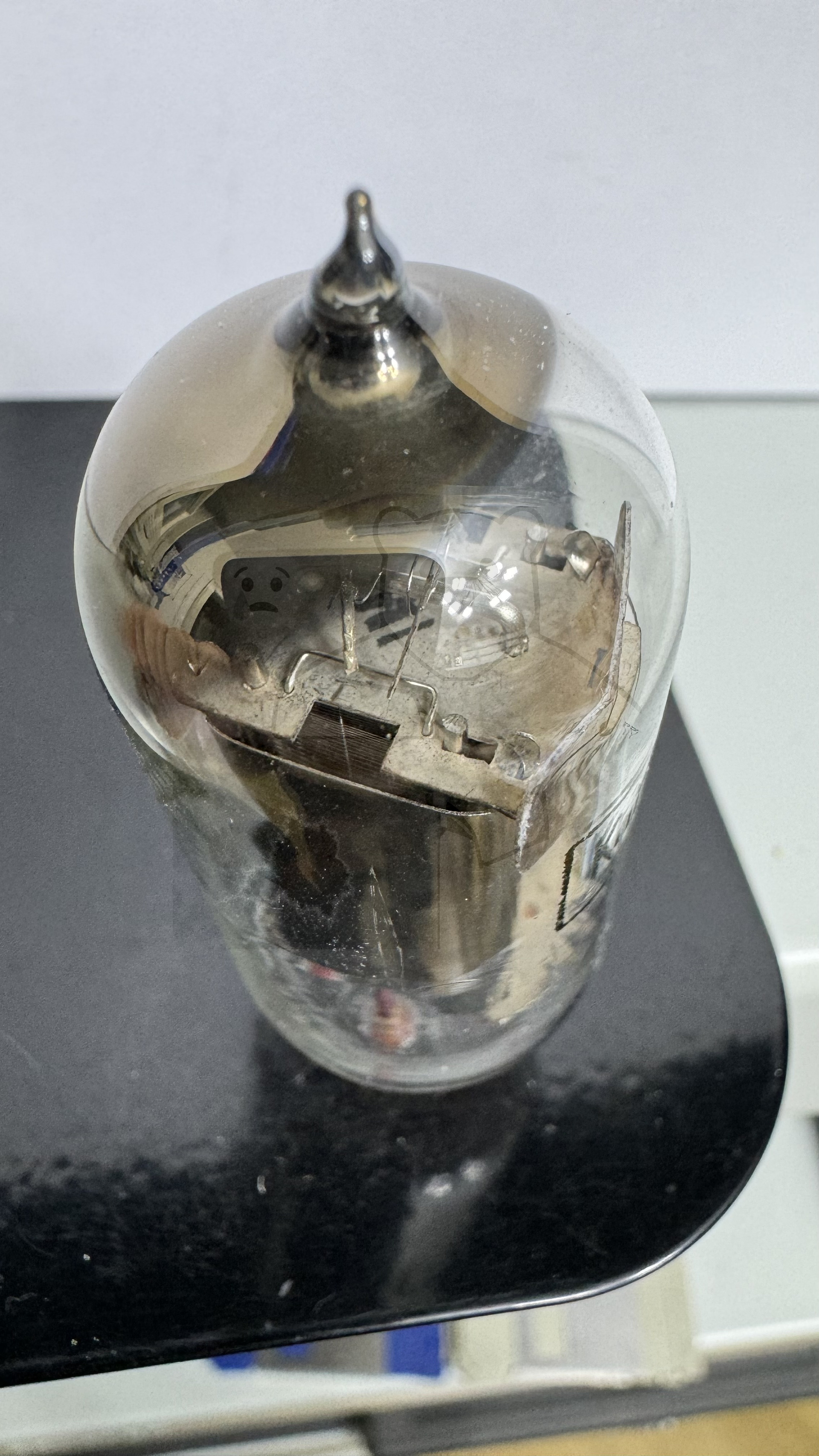

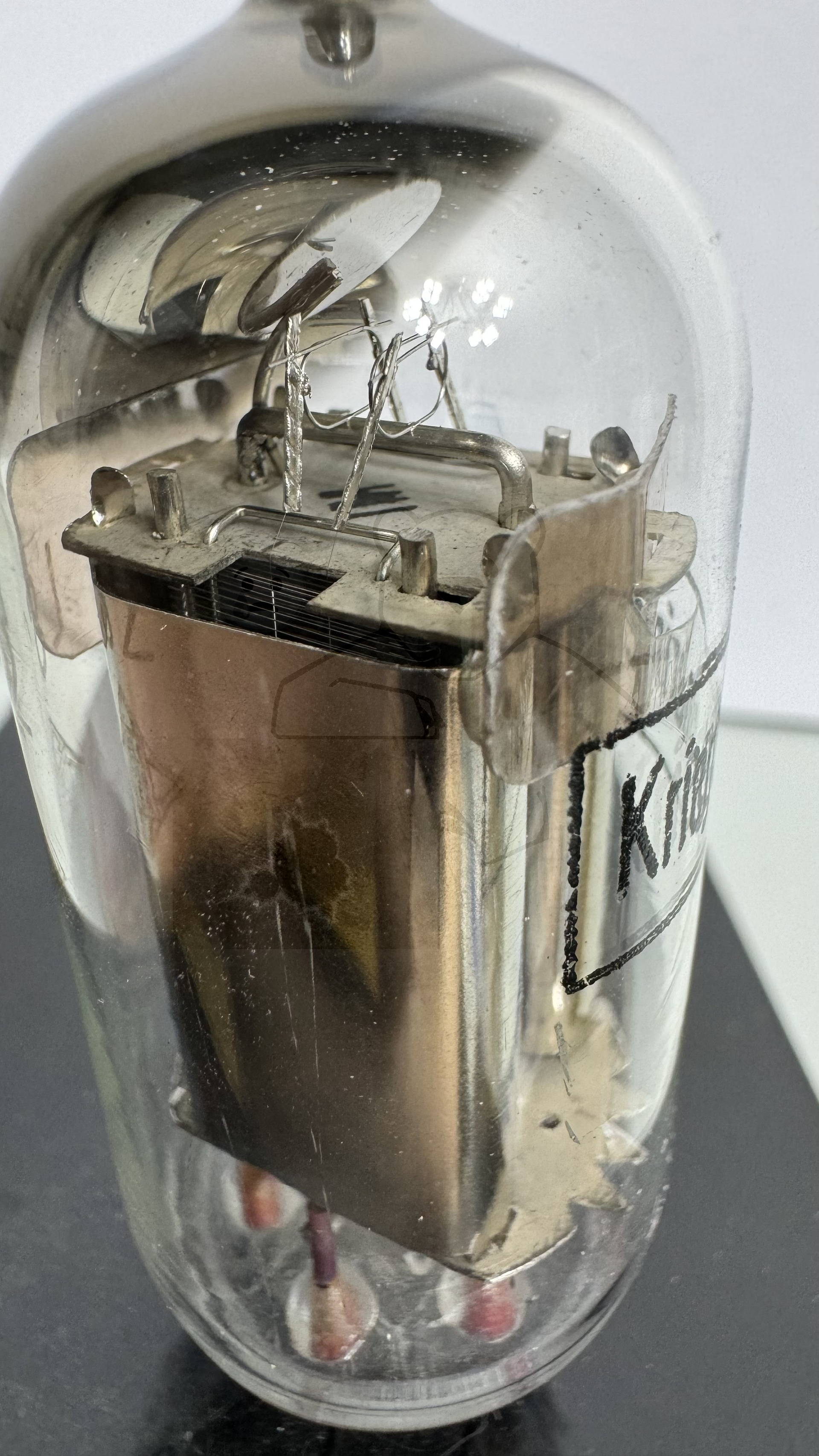

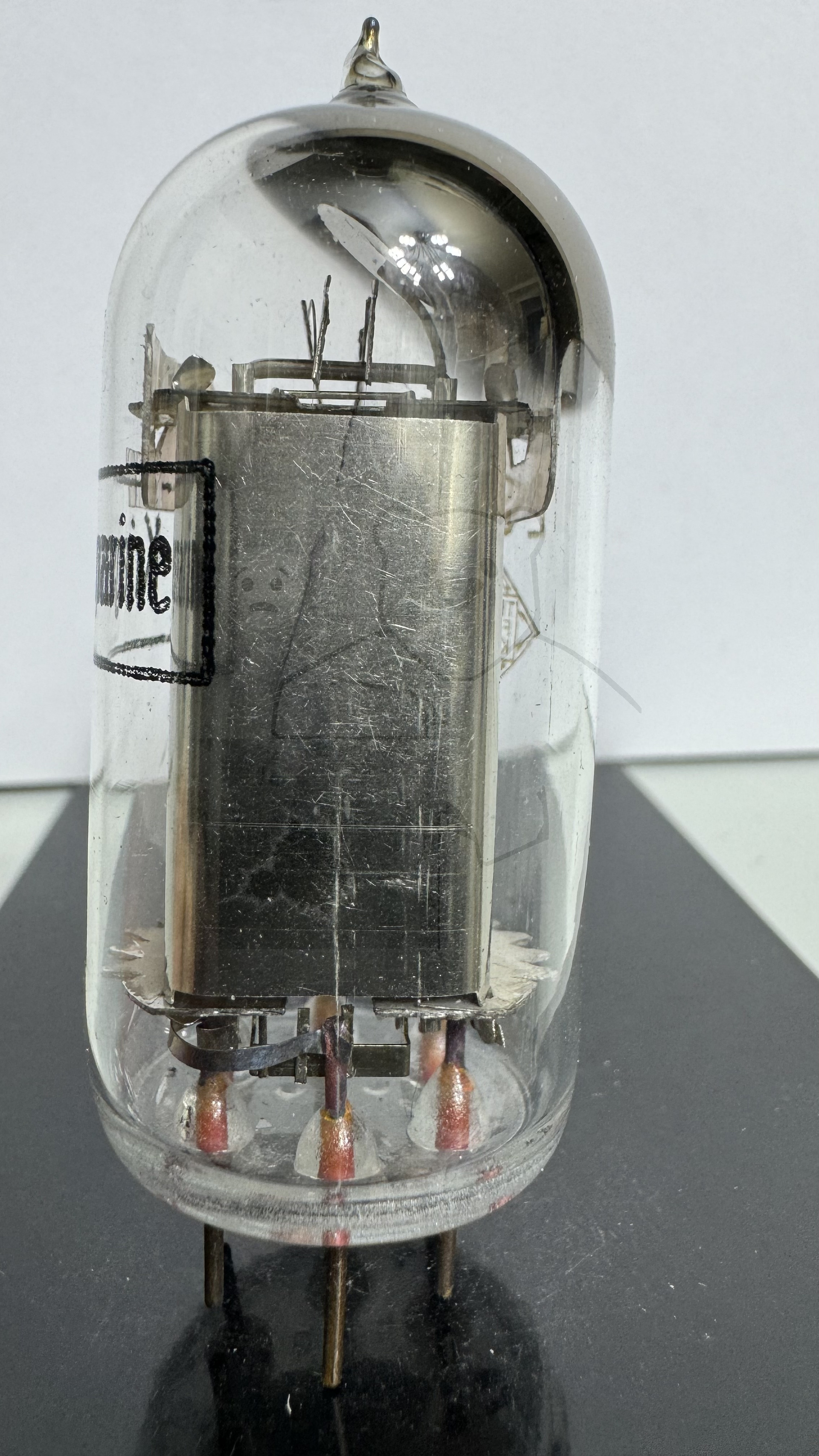

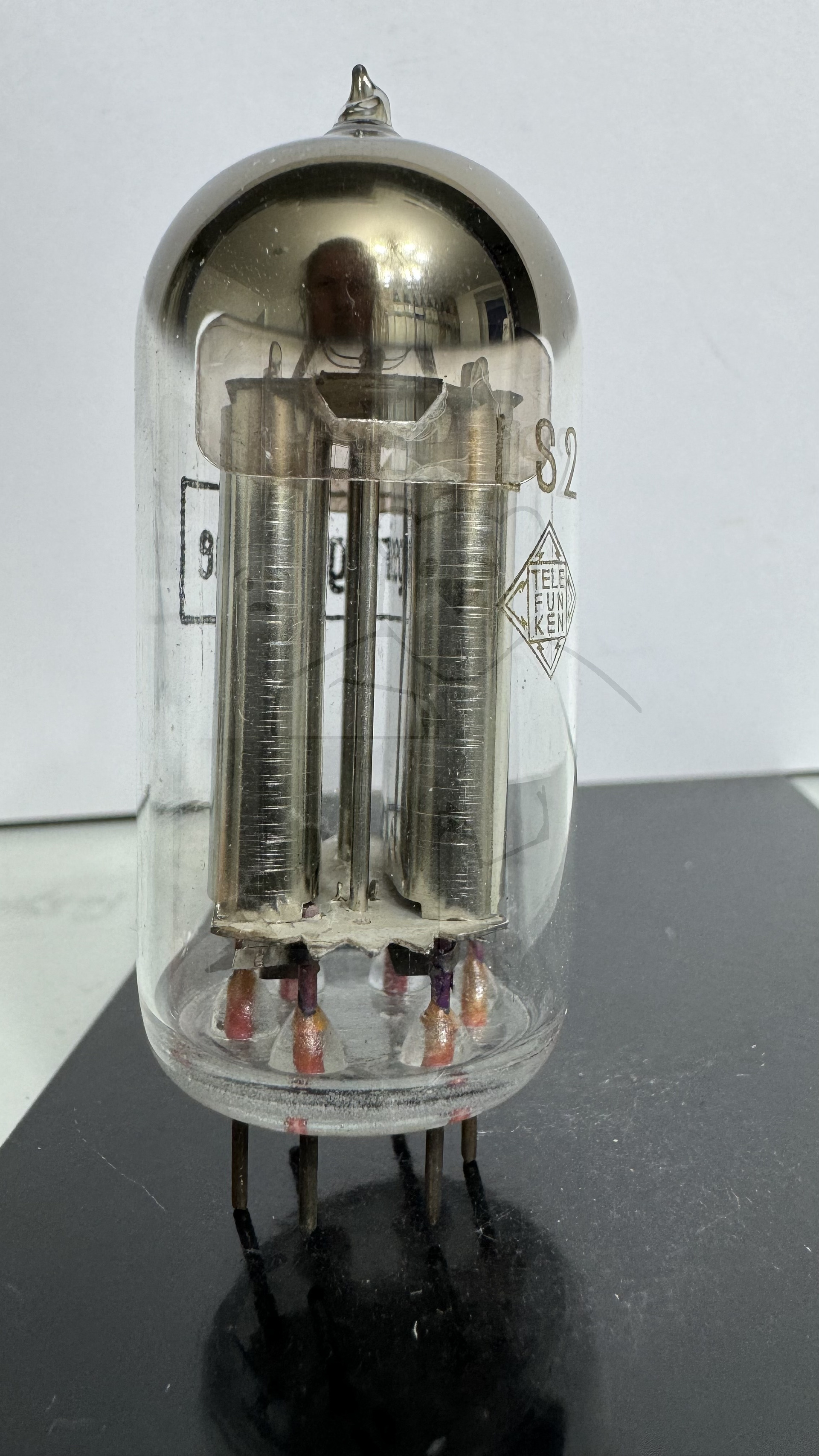

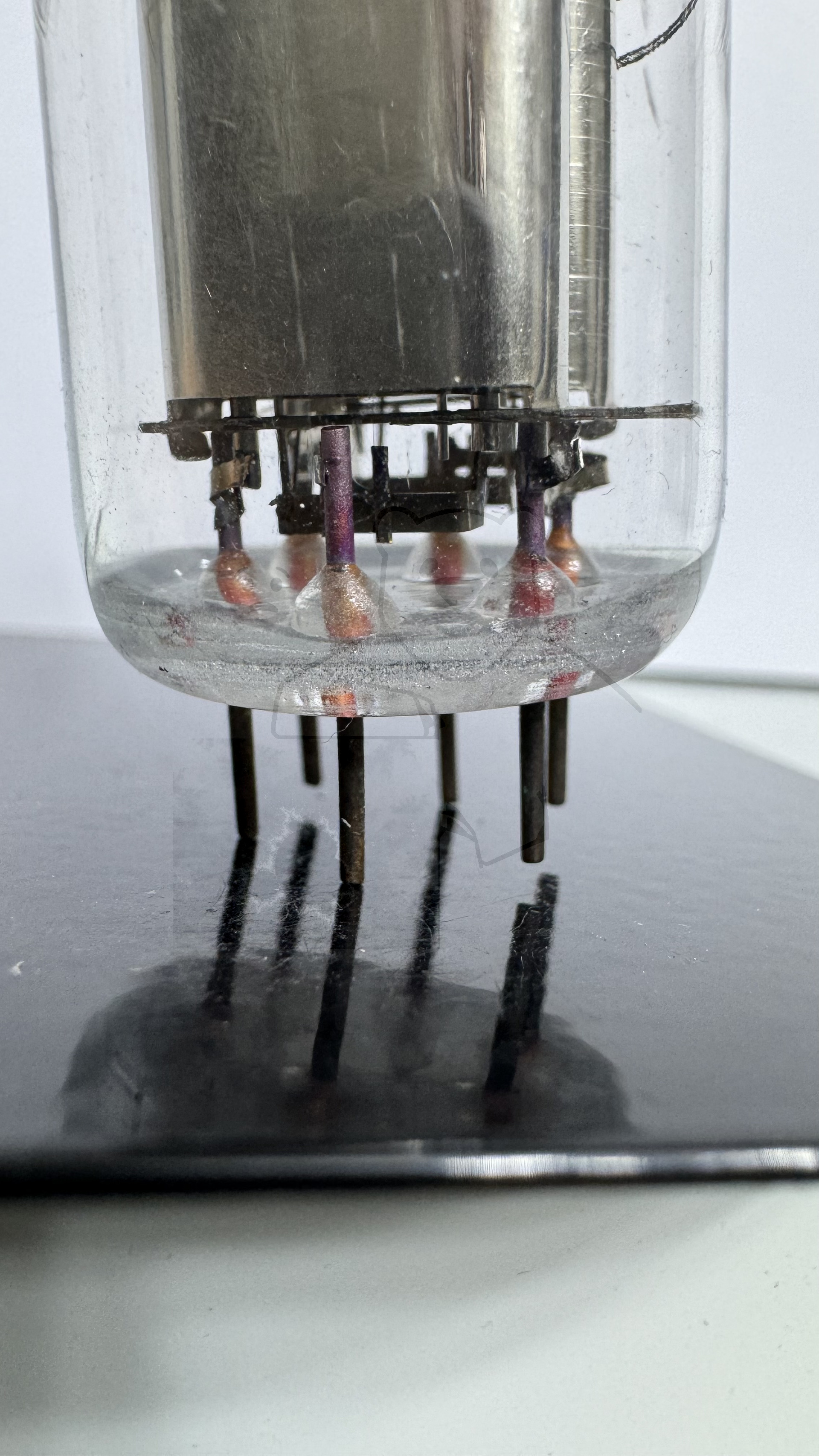

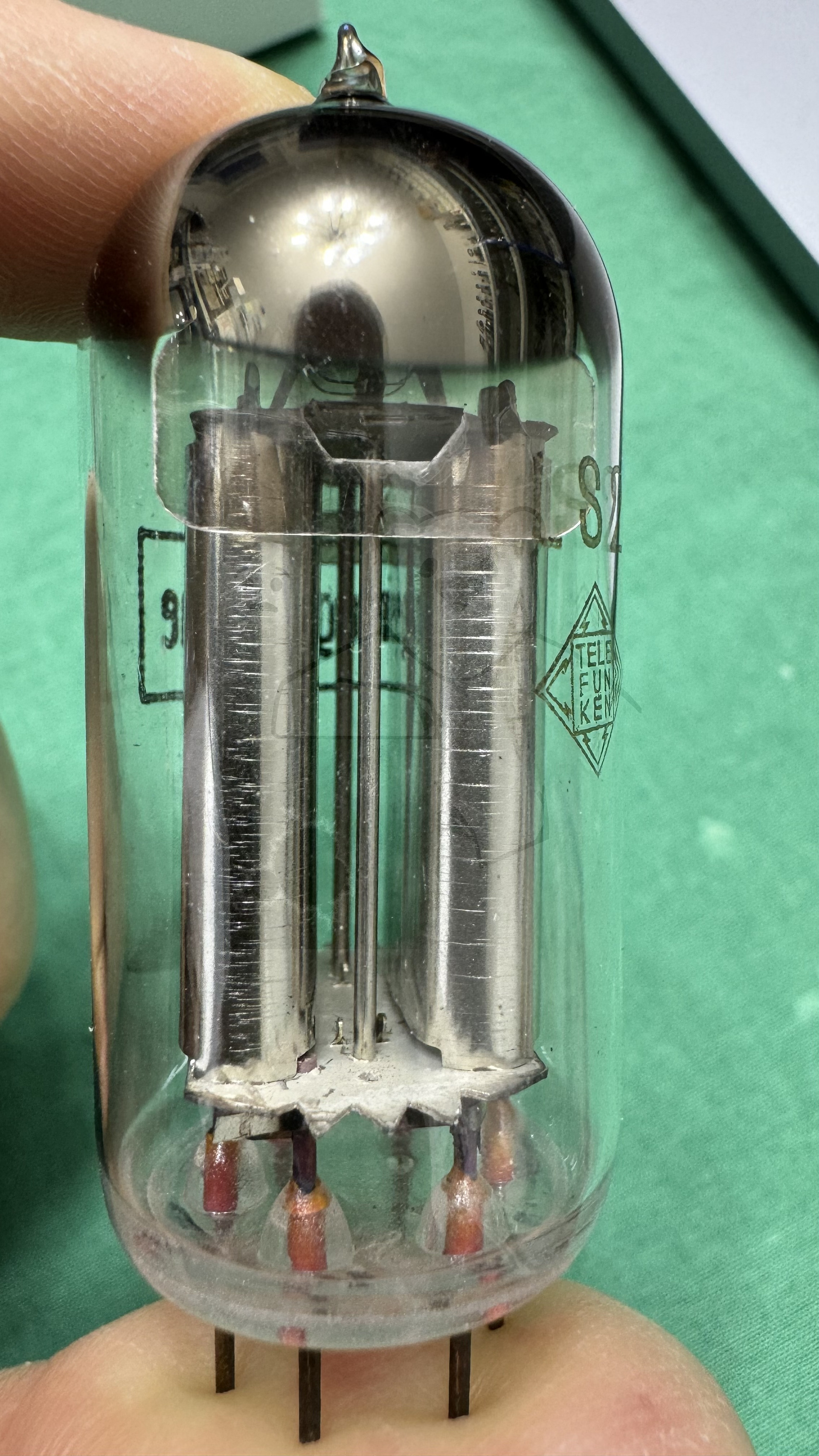

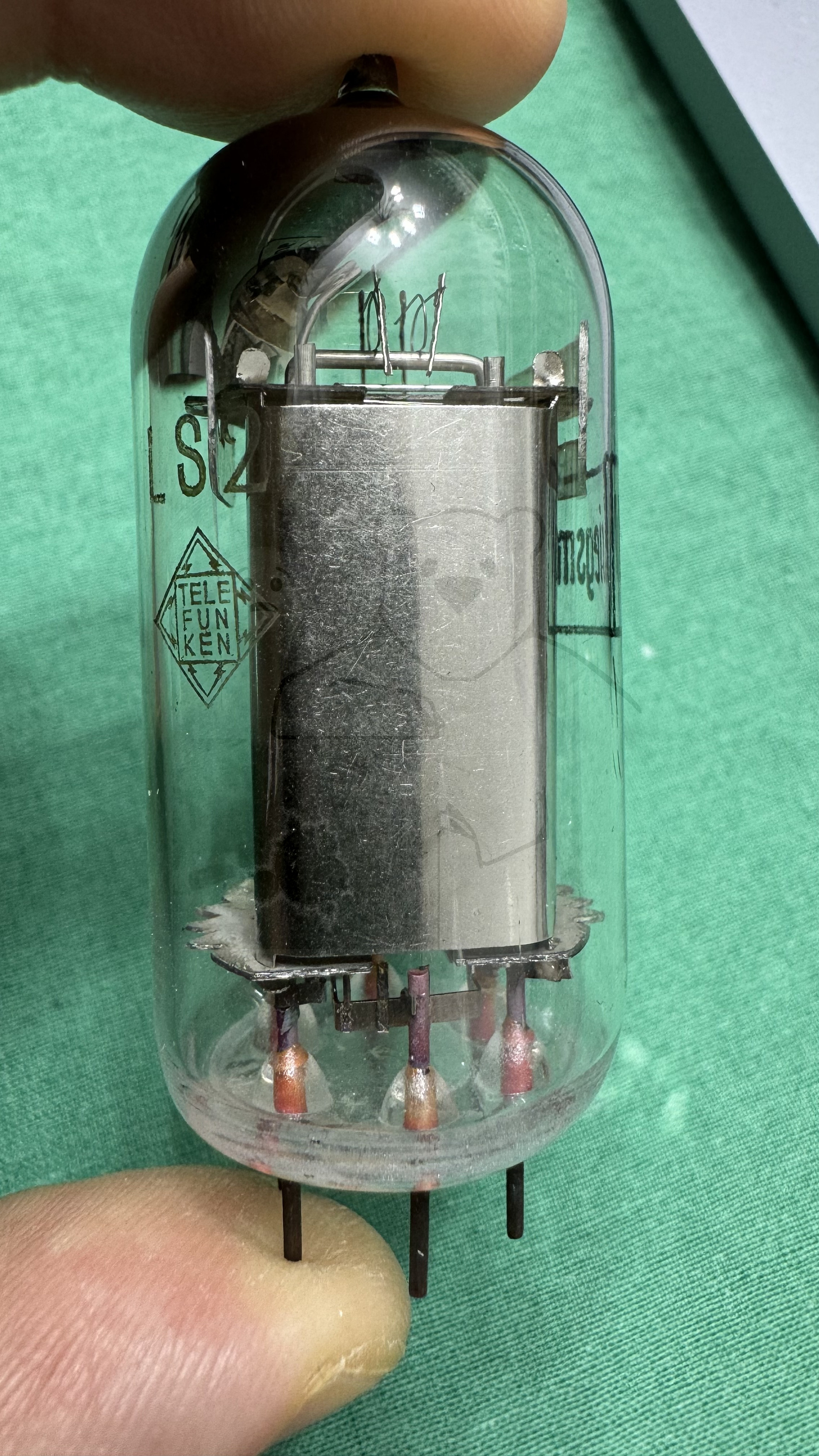

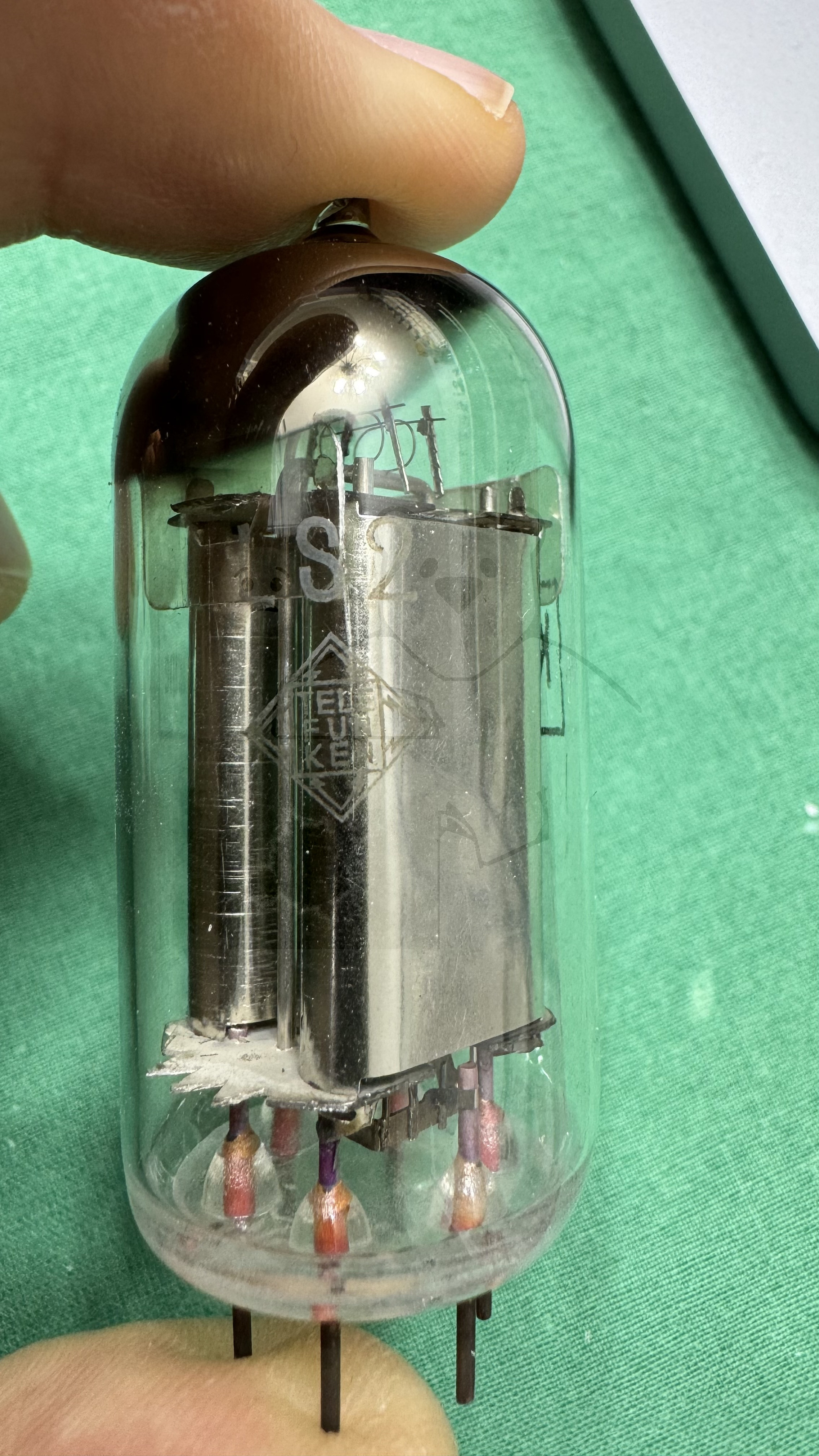

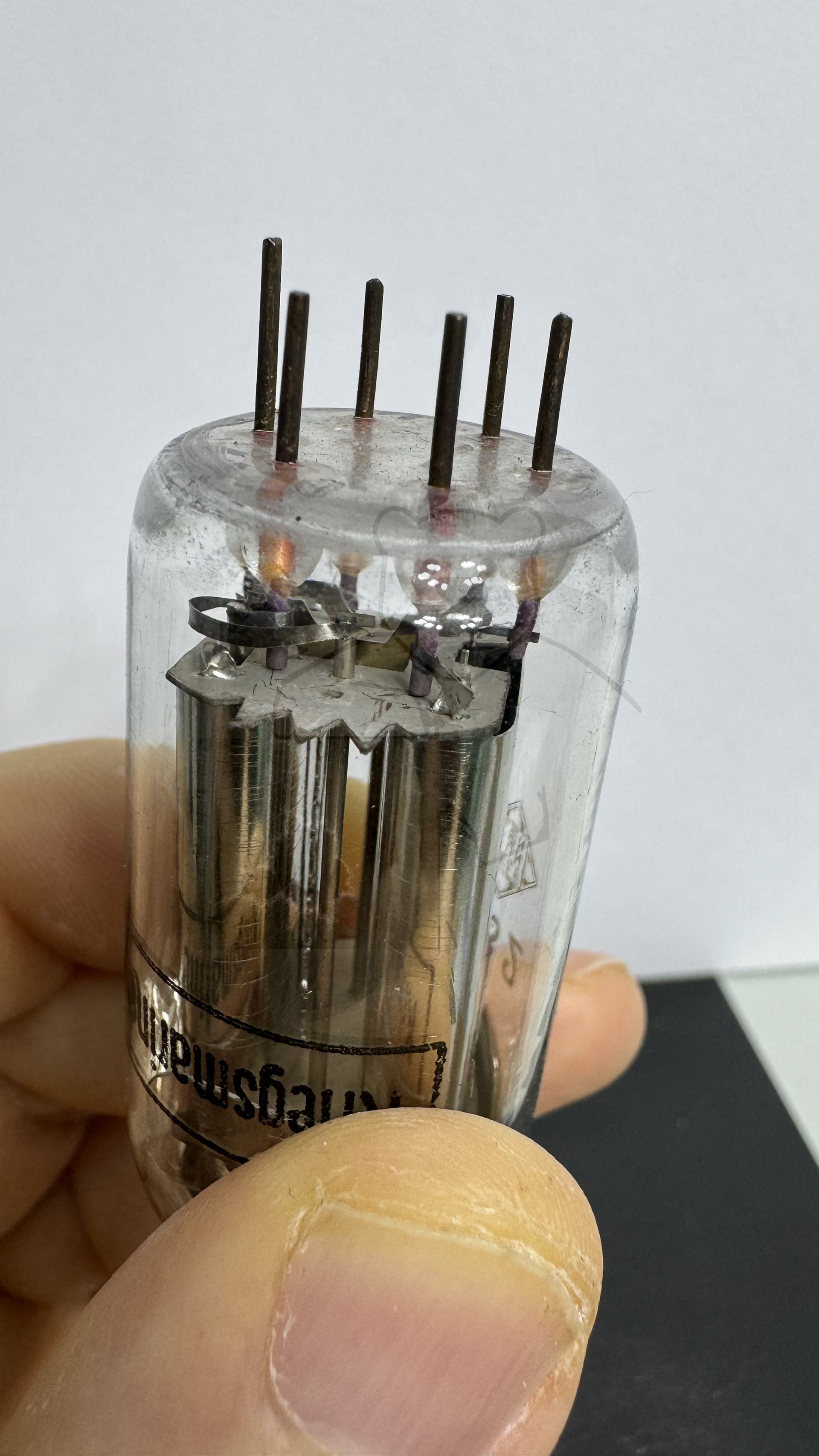

Daten und Bilder der Röhre: LS2

🔎 Beschreibung der Röhre: LS2 Inventarnummer: 08017

Name	→ LS2
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	1,9
Heizstrom (Ampère)	0,85 - 0,25
Art der Heizung	Direkt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen	Kriegsmarine Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S98a

🔎 Beschreibung der Systeme für die Röhre: LS2

	System 1	System 2
Kathode	h	h
Gitter 1	g1	g2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a1	a2
Anode 2
Leuchtschirm
Heizung	h, h	h, h
Abschirmung
Funktion	→ Endtriode	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der LS2

Bildquelle: Telefunken Datenblatt
