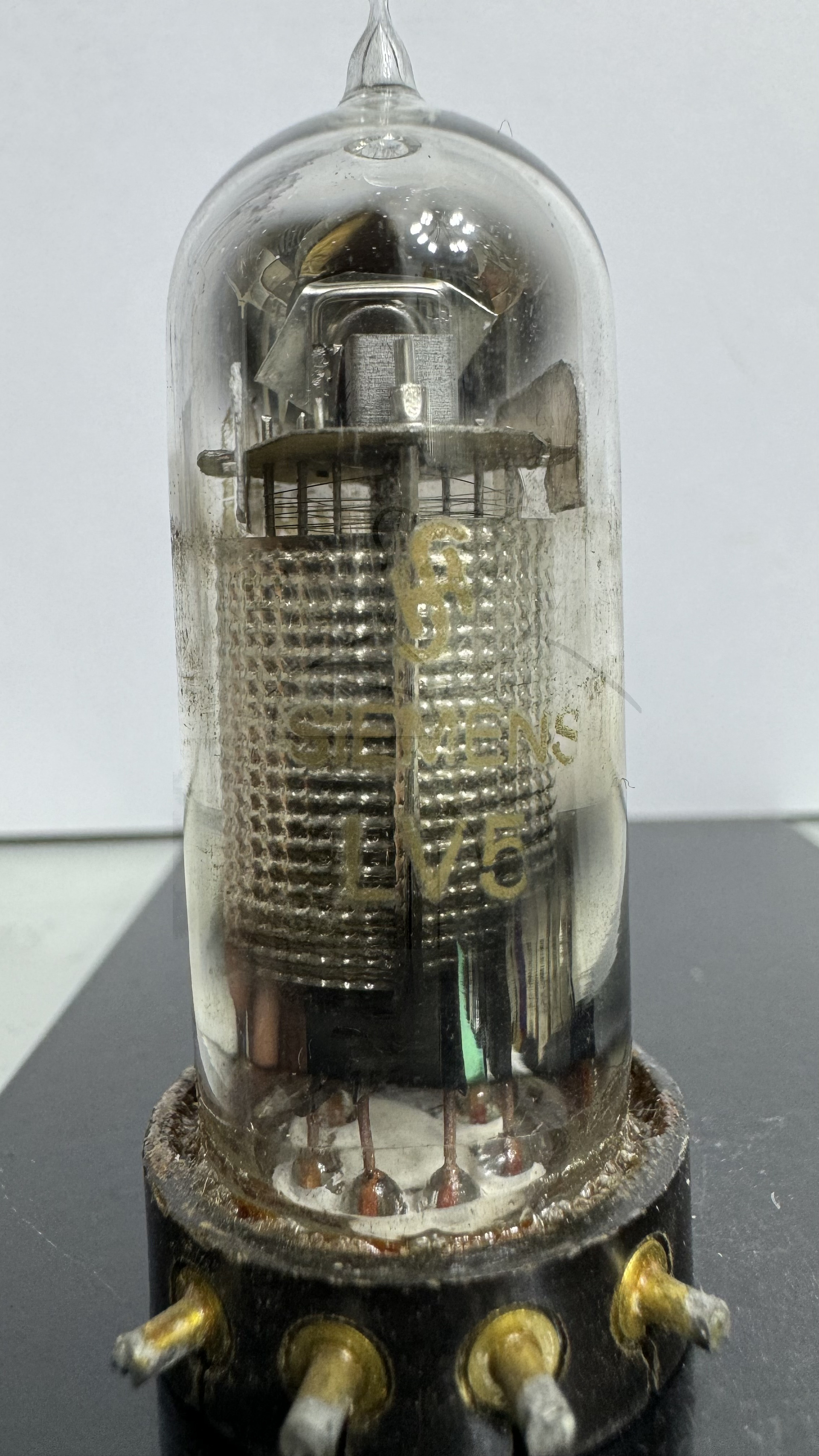

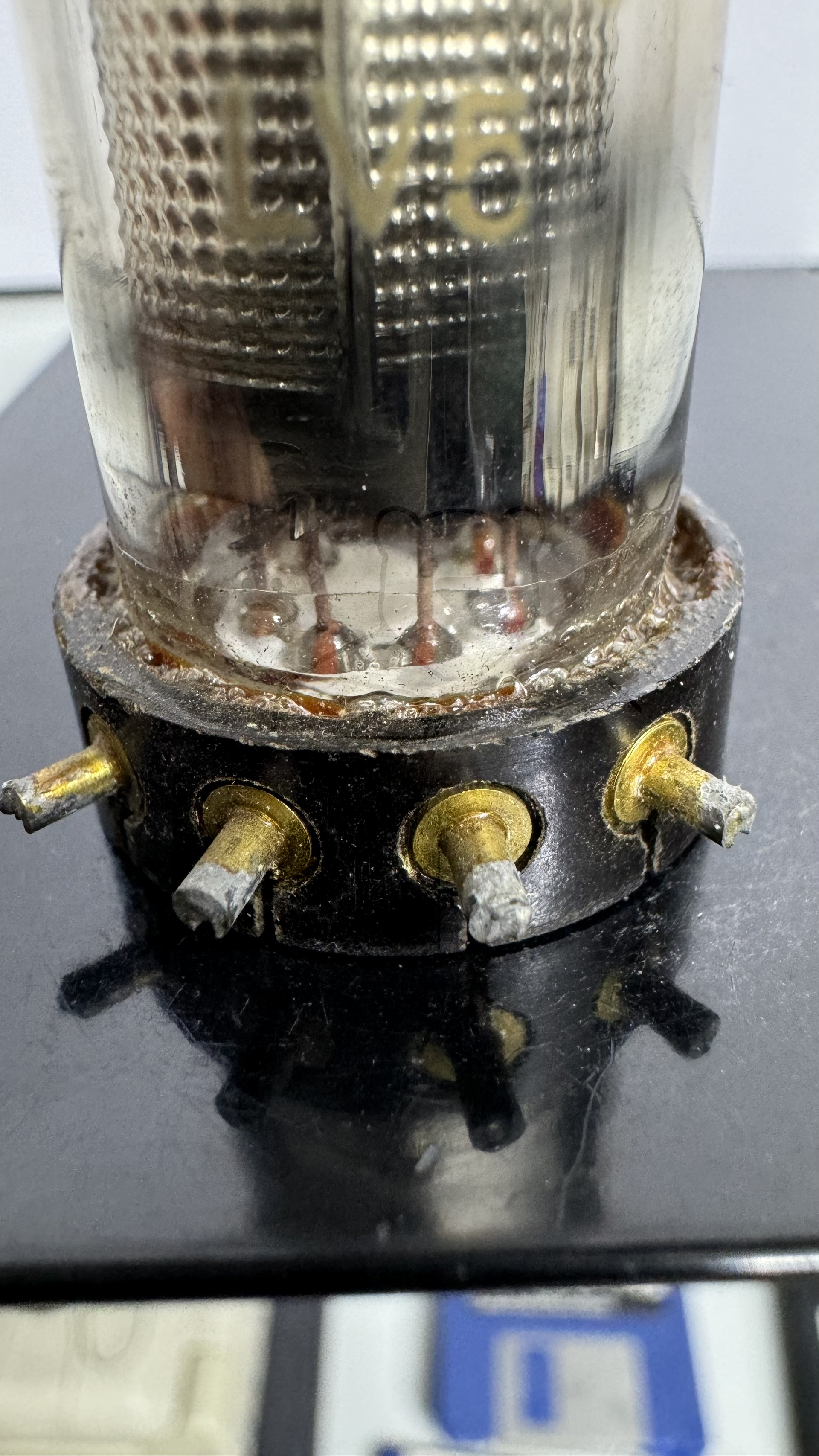

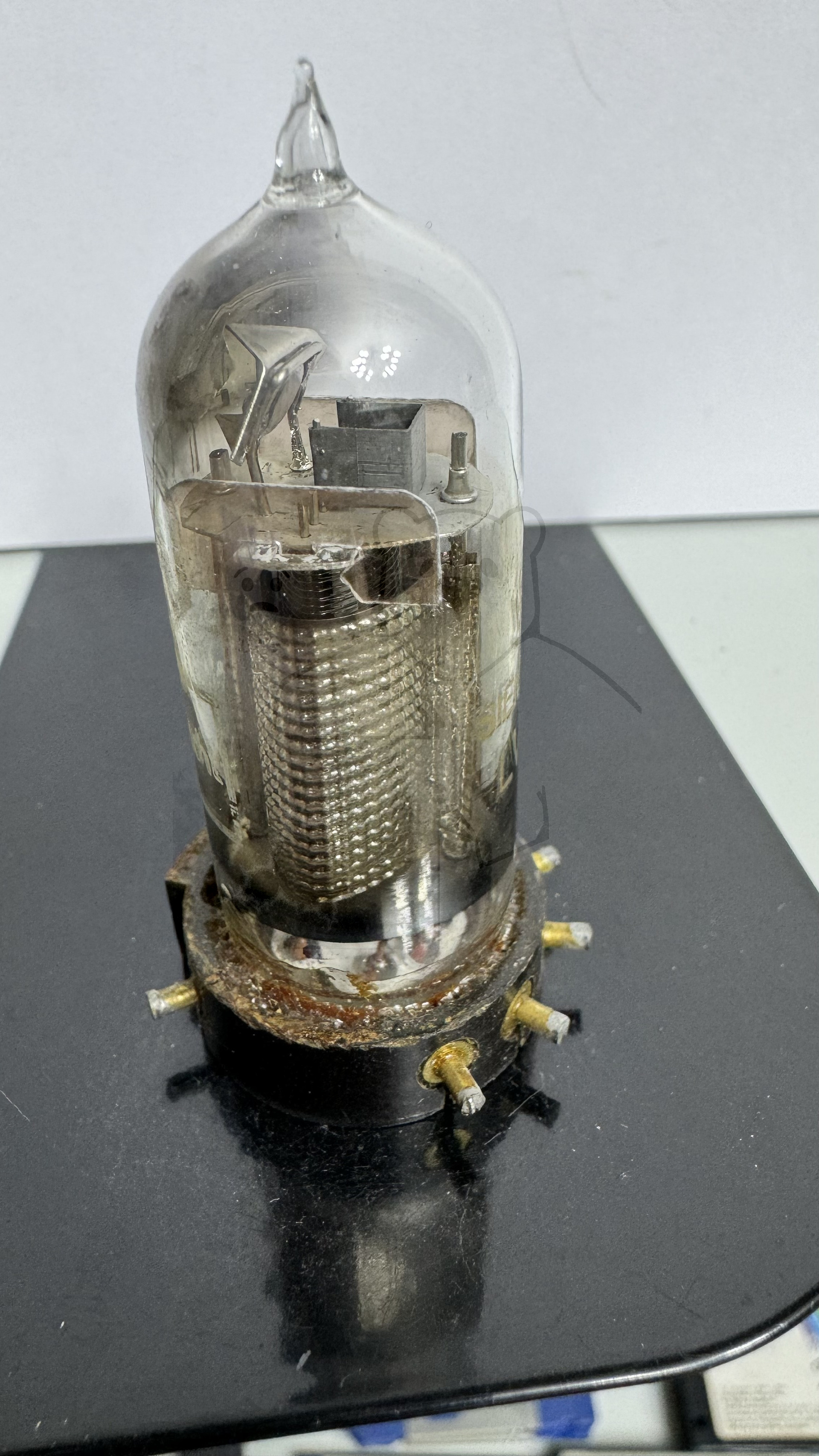

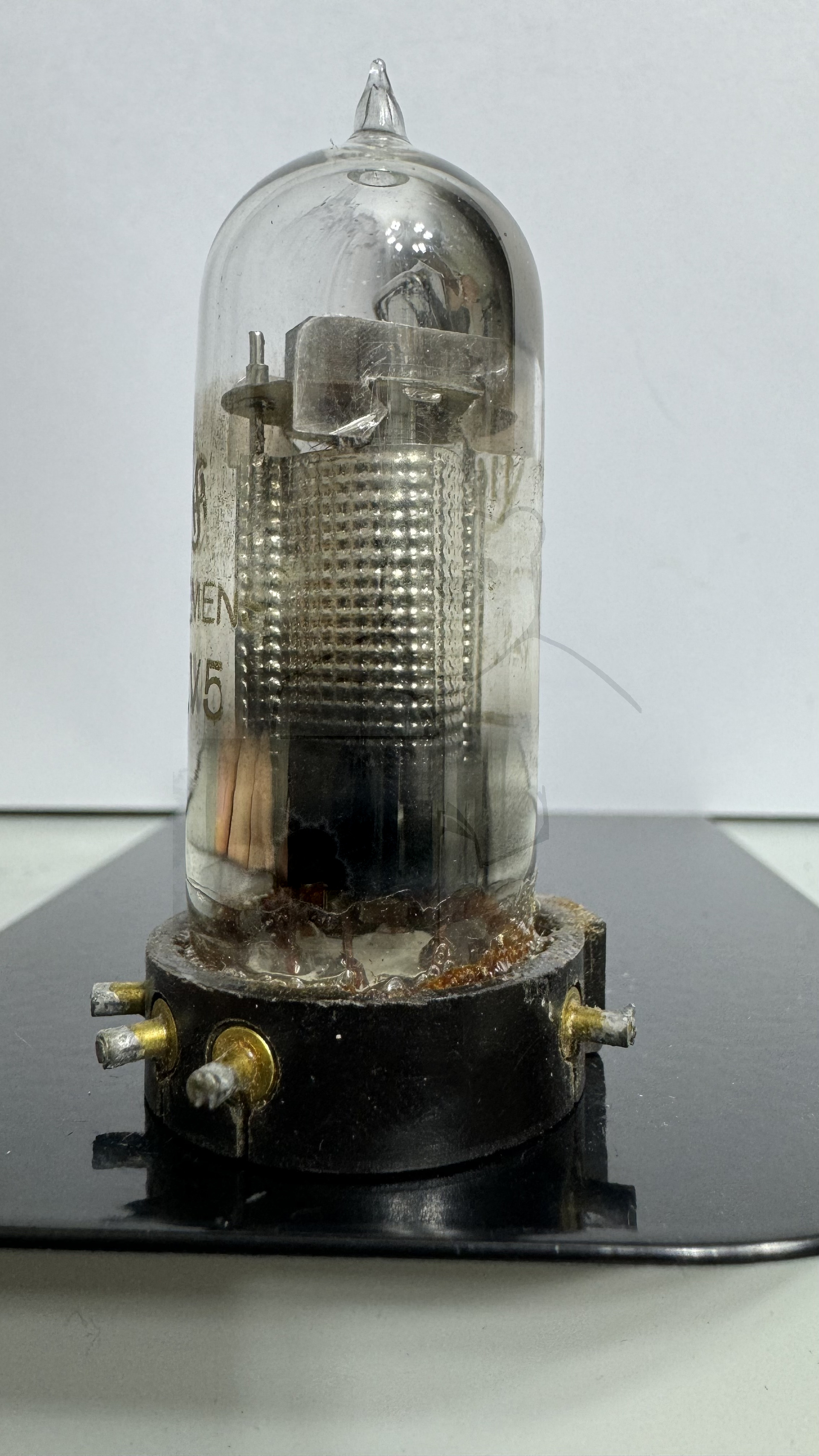

Daten und Bilder der Röhre: LV5

🔎 Beschreibung der Röhre: LV5 Inventarnummer: 08016

Name	→ LV5
Vergleichsname
Hersteller	→ Siemens
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,18 - 0,22
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet

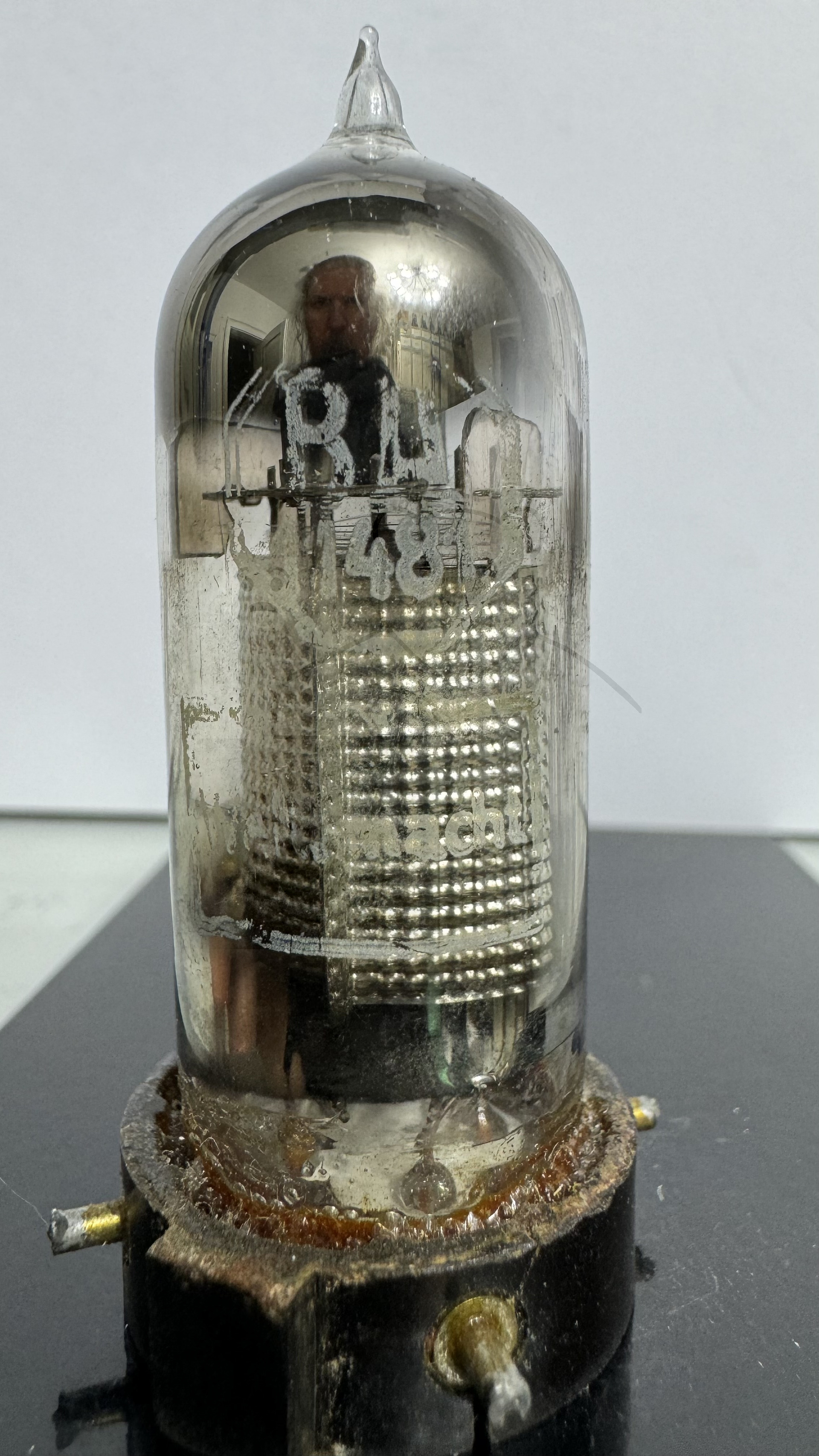

Hoheitszeichen	Wehrmacht, BAL1481 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S98a

🔎 Beschreibung der Systeme für die Röhre: LV5

	System 1
Kathode	k
Gitter 1	g1, g3
Gitter 2	g2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	h, h
Abschirmung
Funktion	→ Tetrode, Raumladetetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der LV5

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: LV5
Datenblatt LV5 Telefunken [www.tubedata.info].pdf (128 kB)
Pruefkarte LV5 - Funke W19 Roehrenpruefer.pdf (168 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
