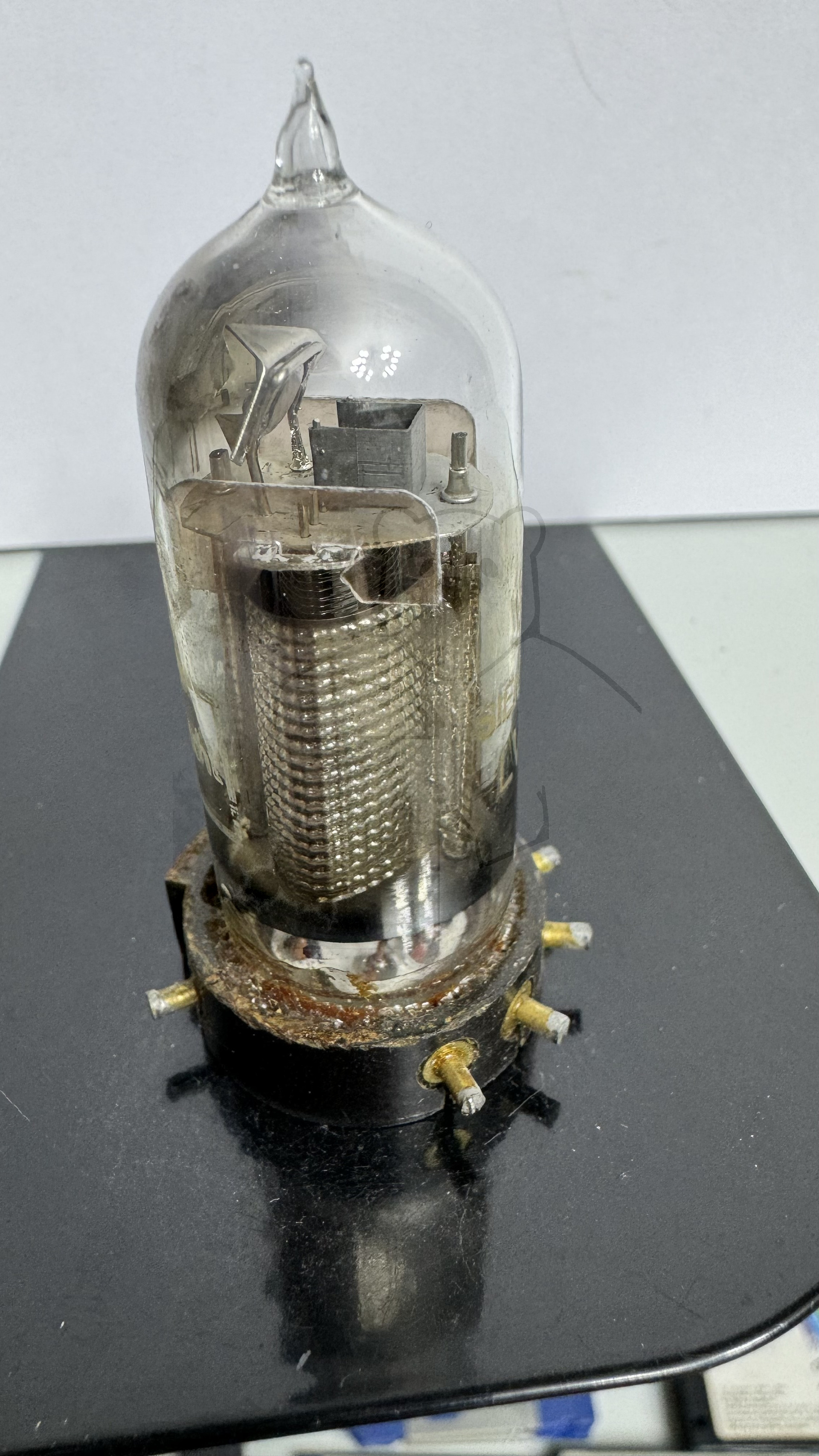

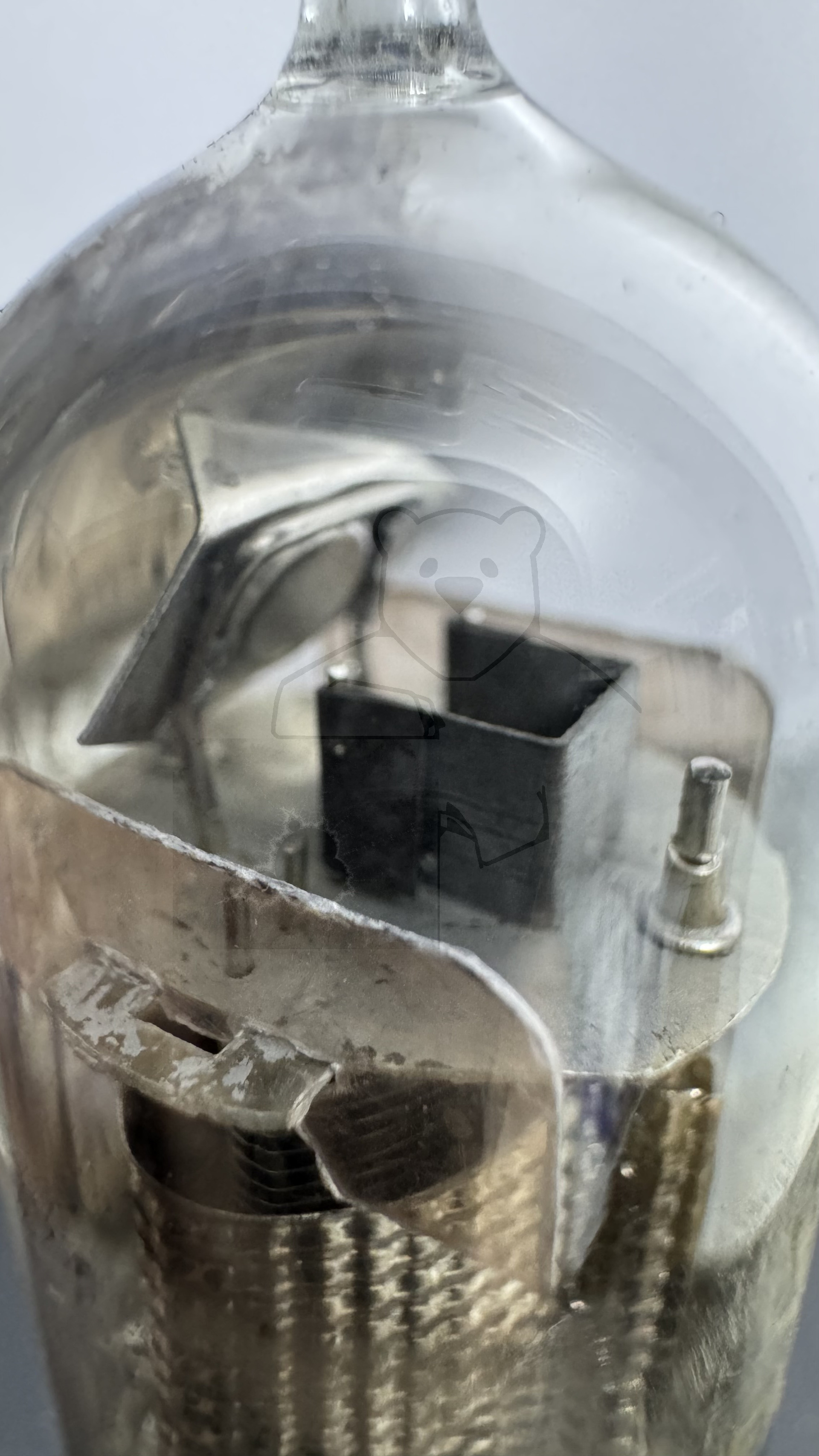

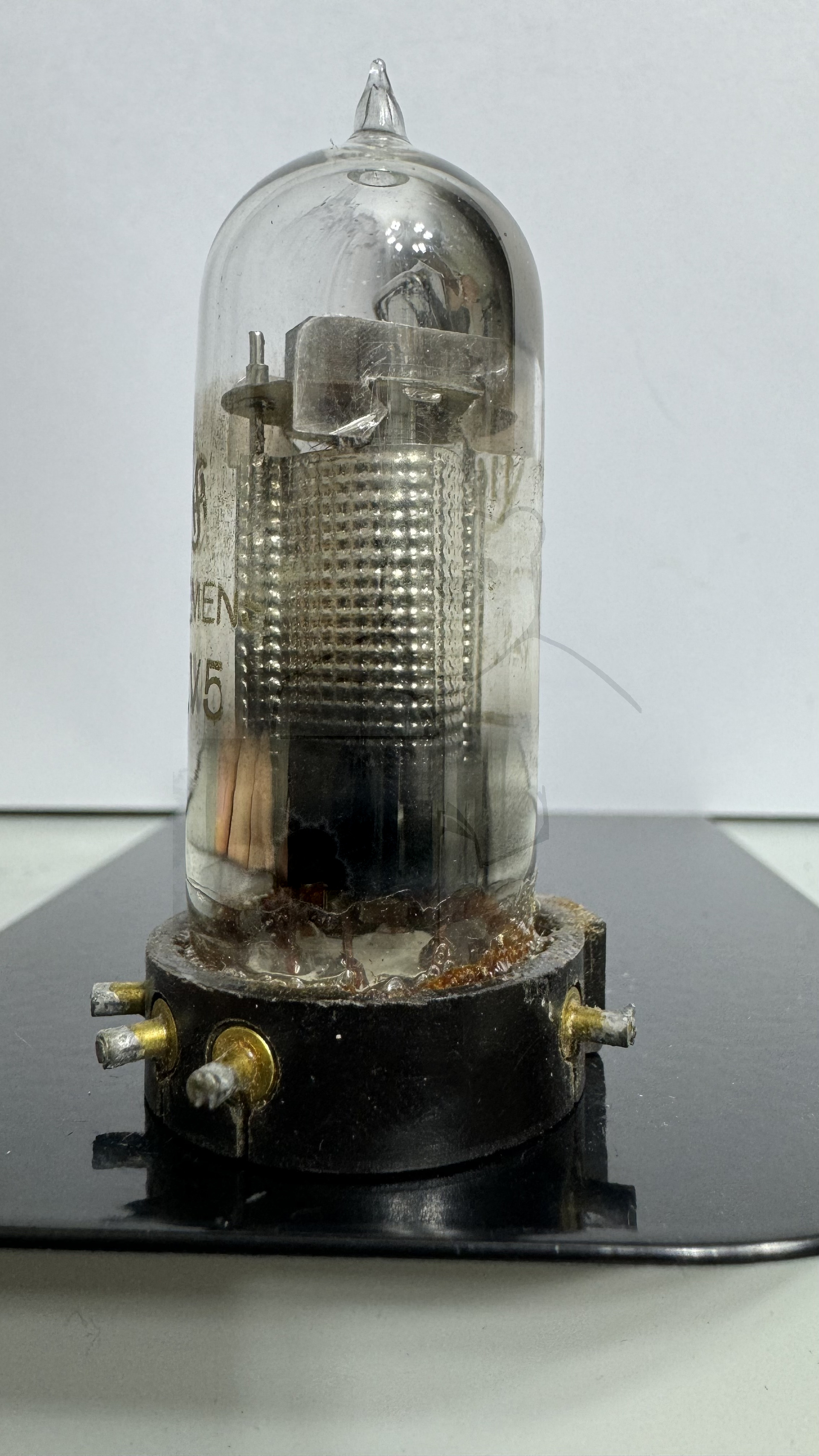

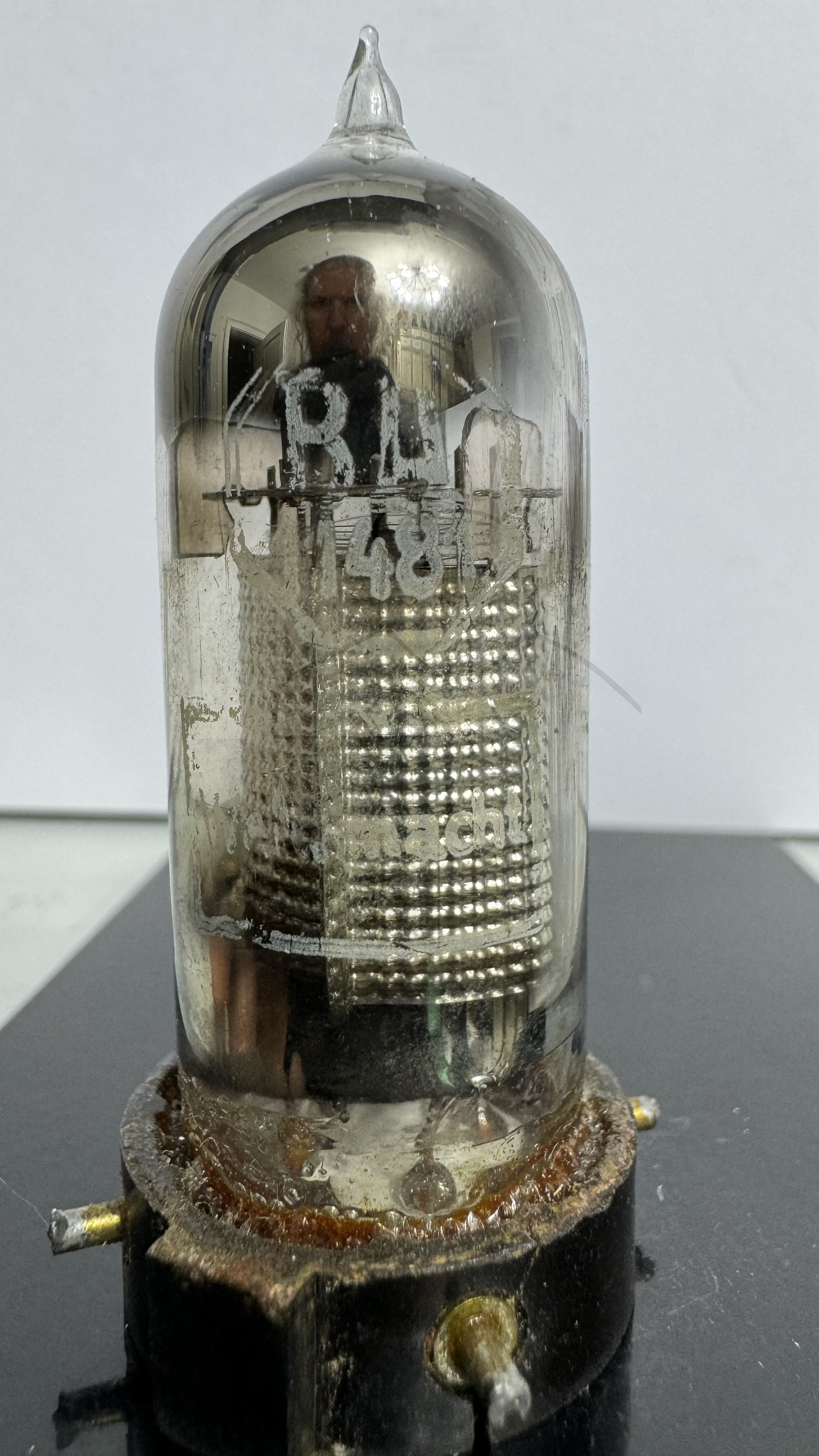

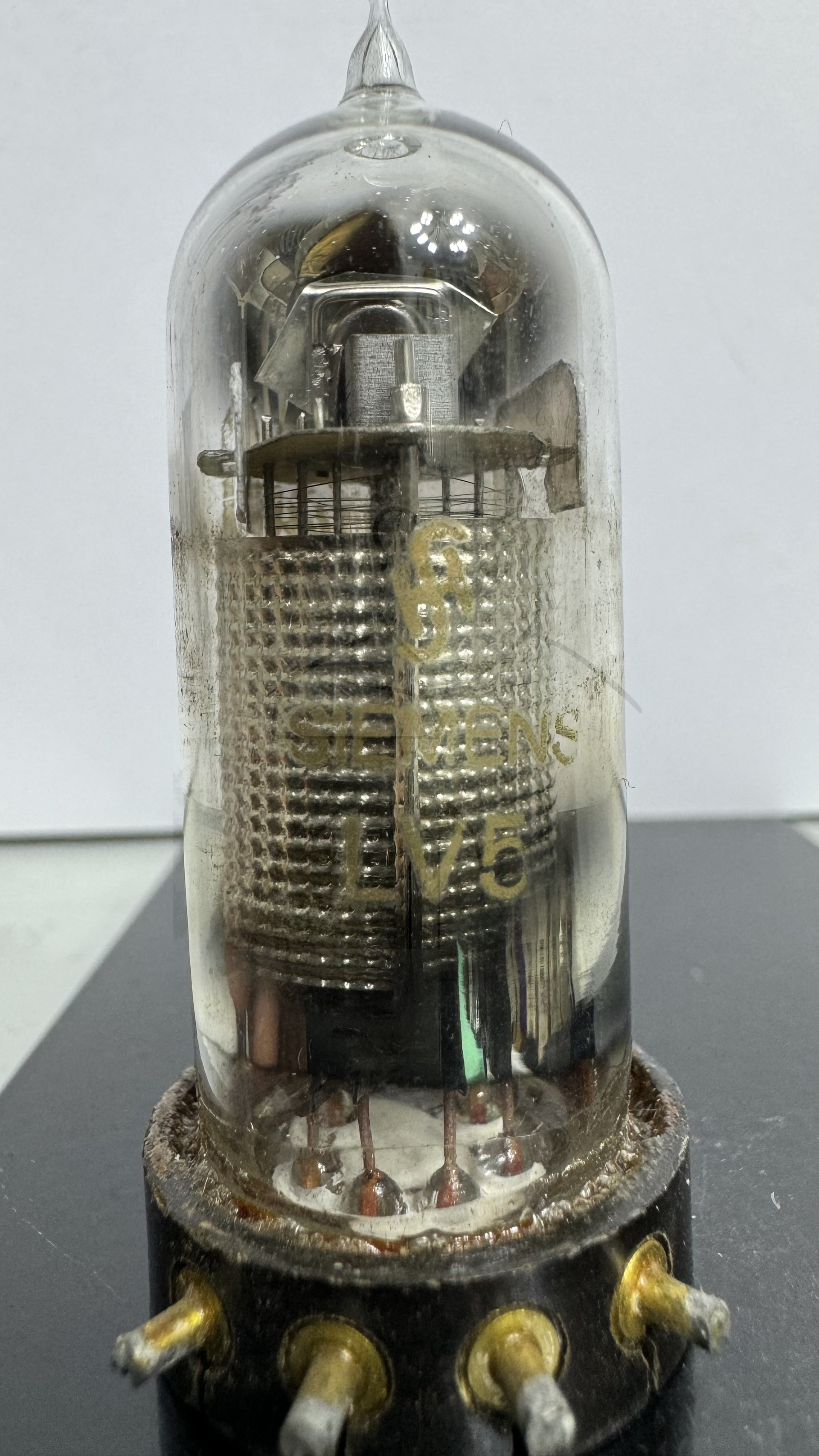

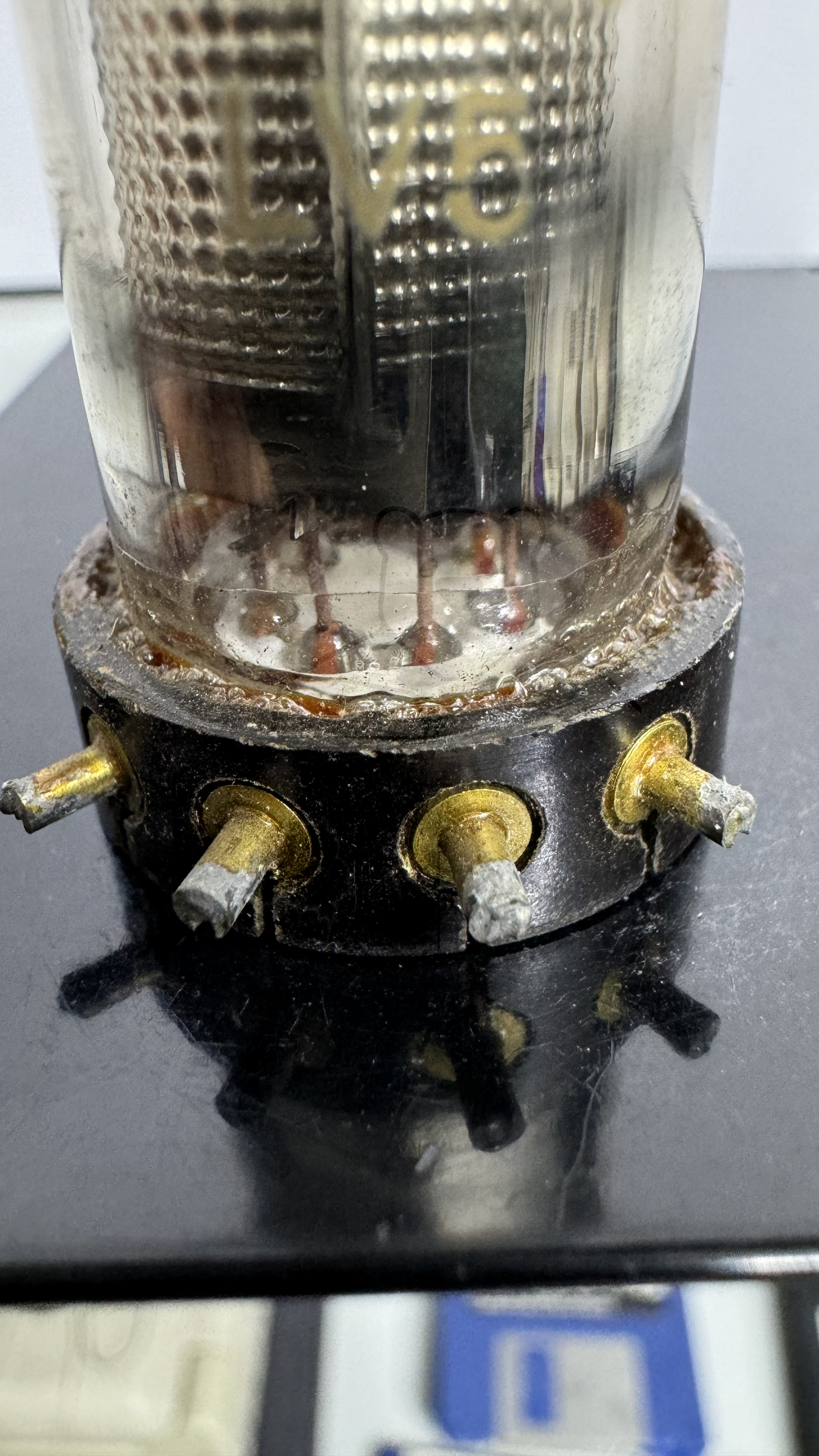

Daten und Bilder der Röhre: LV5

🔎 Beschreibung der Röhre: LV5

Name	LV5
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,18 - 0,22
Art der Heizung	Indirekt

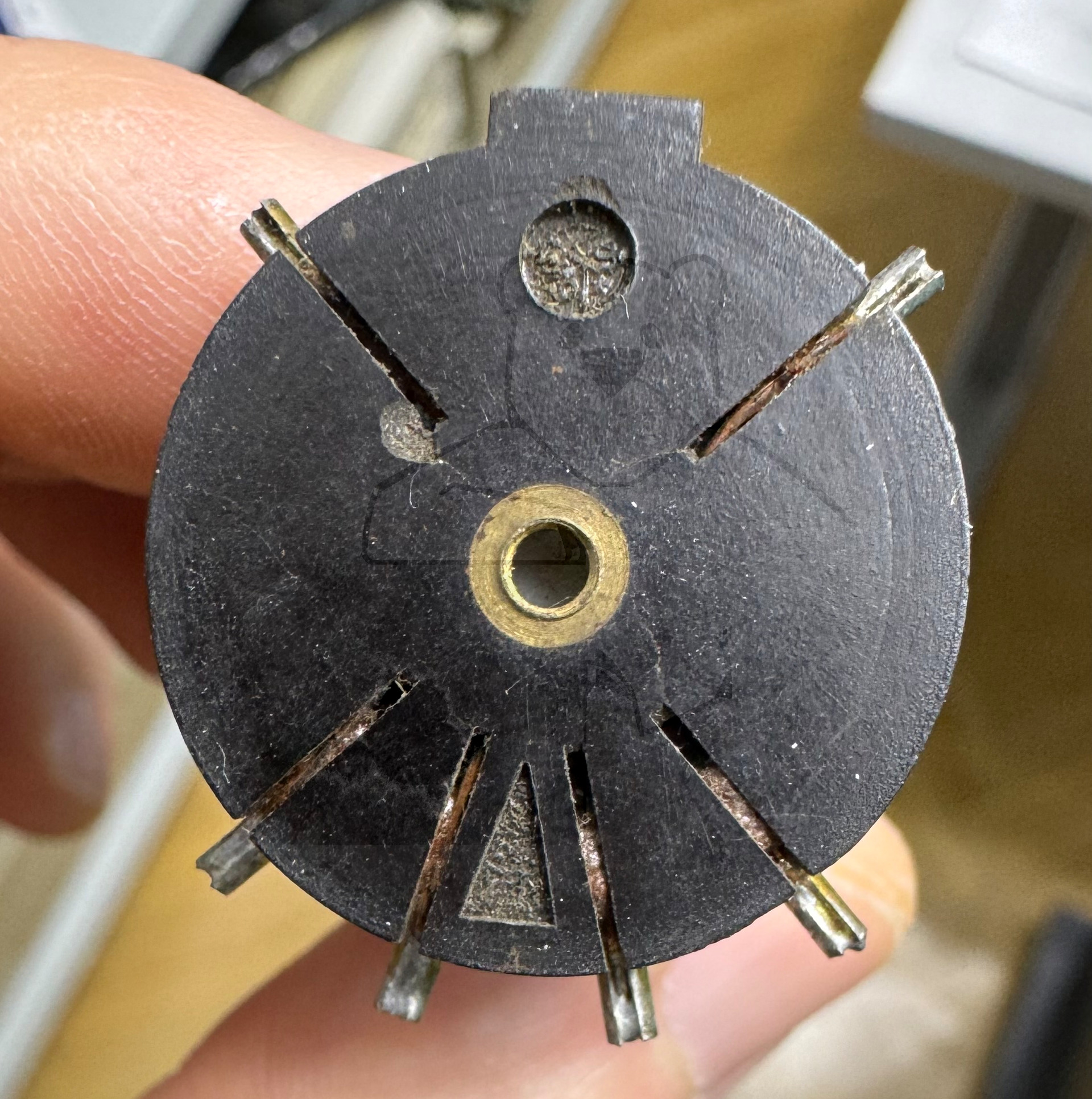

Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	10.11.2016 20:28:32

🔎 Beschreibung der Systeme für die Röhre: LV5

	System 1
Kathode	k
Gitter 1	g1, g3
Gitter 2	g2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	h, h
Abschirmung
Funktion	→ Tetrode, Raumladetetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der LV5

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: LV5
Datenblatt LV5 Telefunken [www.tubedata.info].pdf (128 kB)
Pruefkarte LV5 - Funke W19 Roehrenpruefer.pdf (168 kB)
