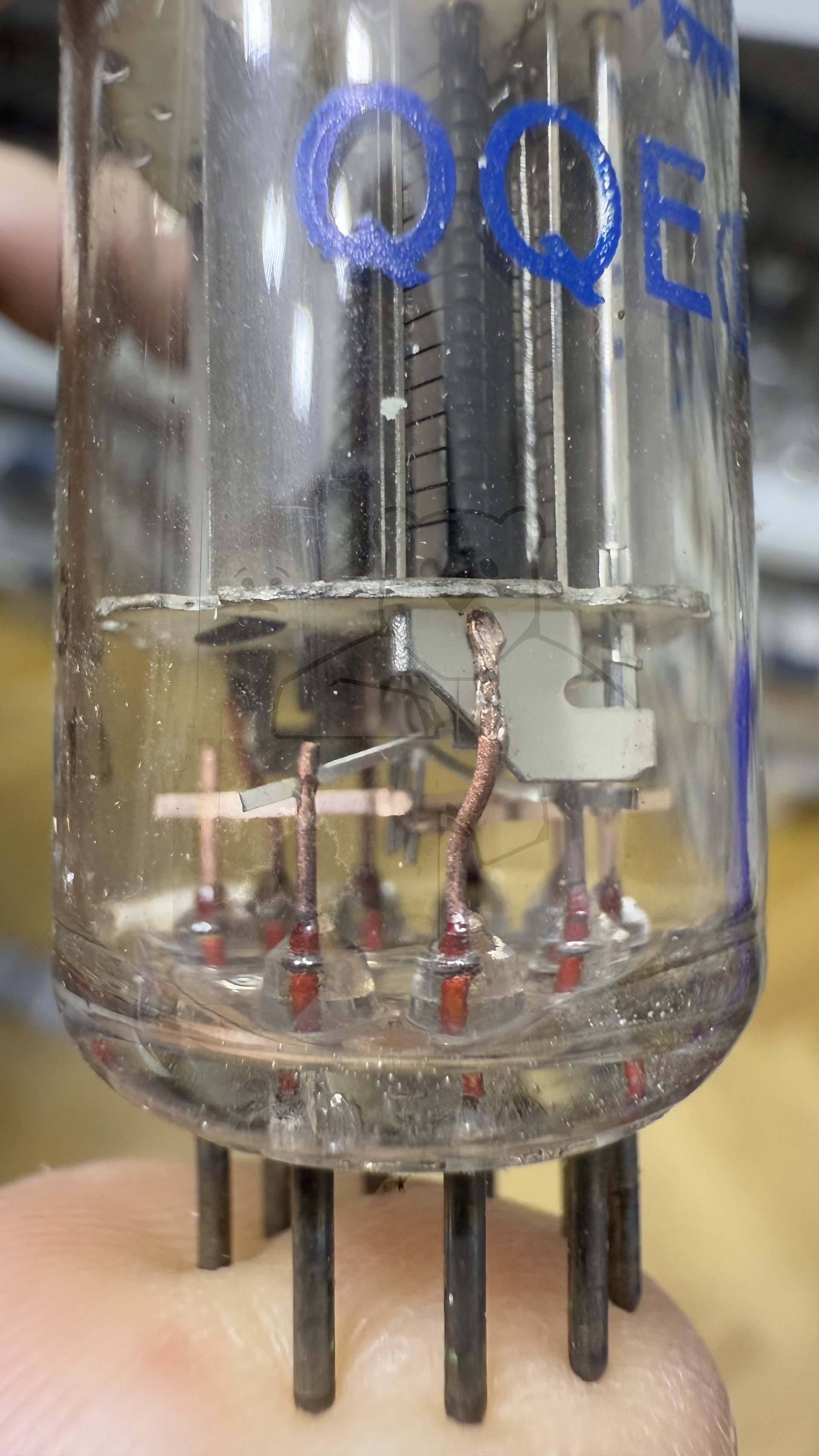

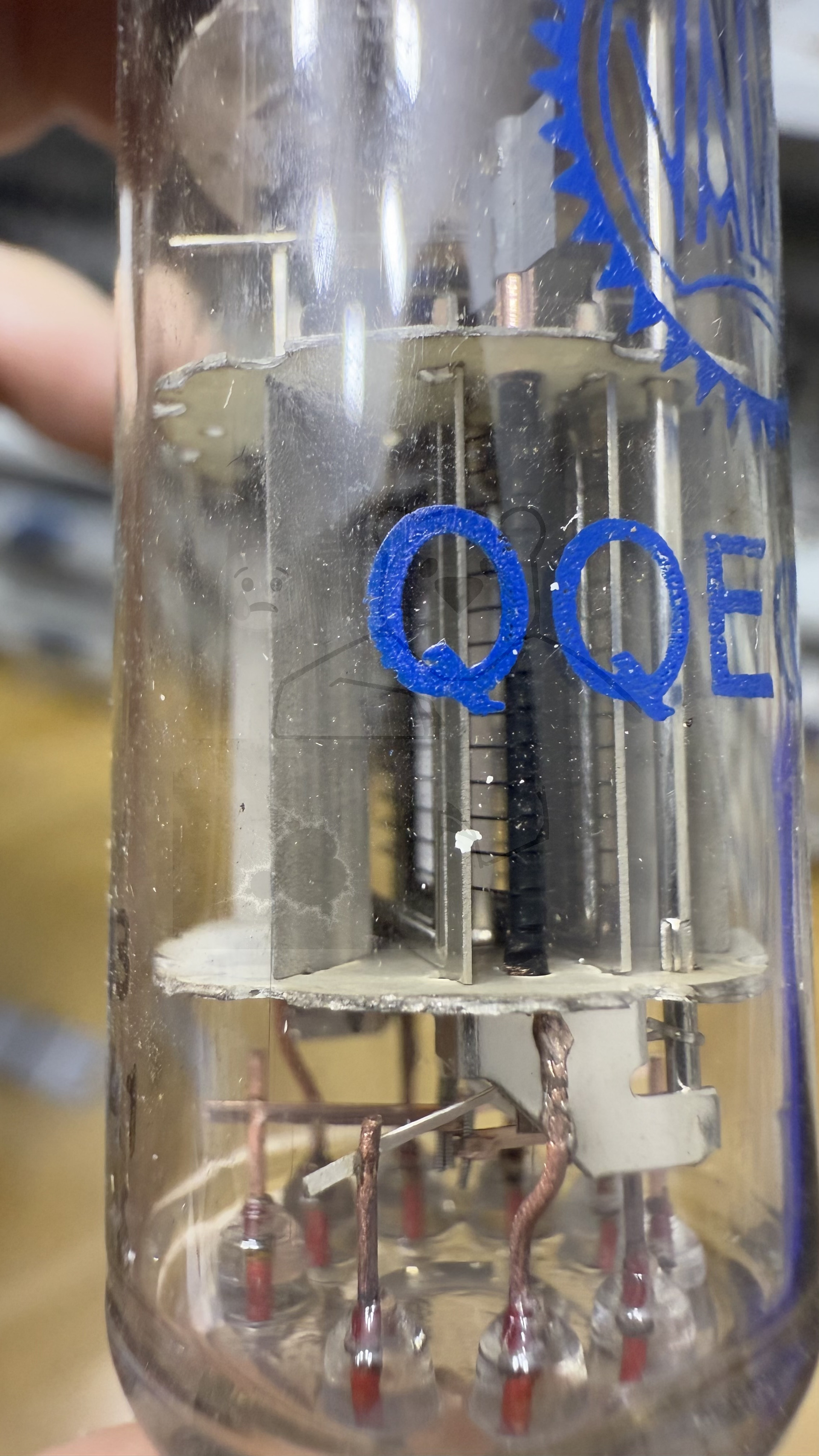

Daten und Bilder der Röhre: QQE02/5

🔎 Beschreibung der Röhre: QQE02/5 Inventarnummer: 07964

Name	→ QQE02/5
Vergleichsname	→ 6939

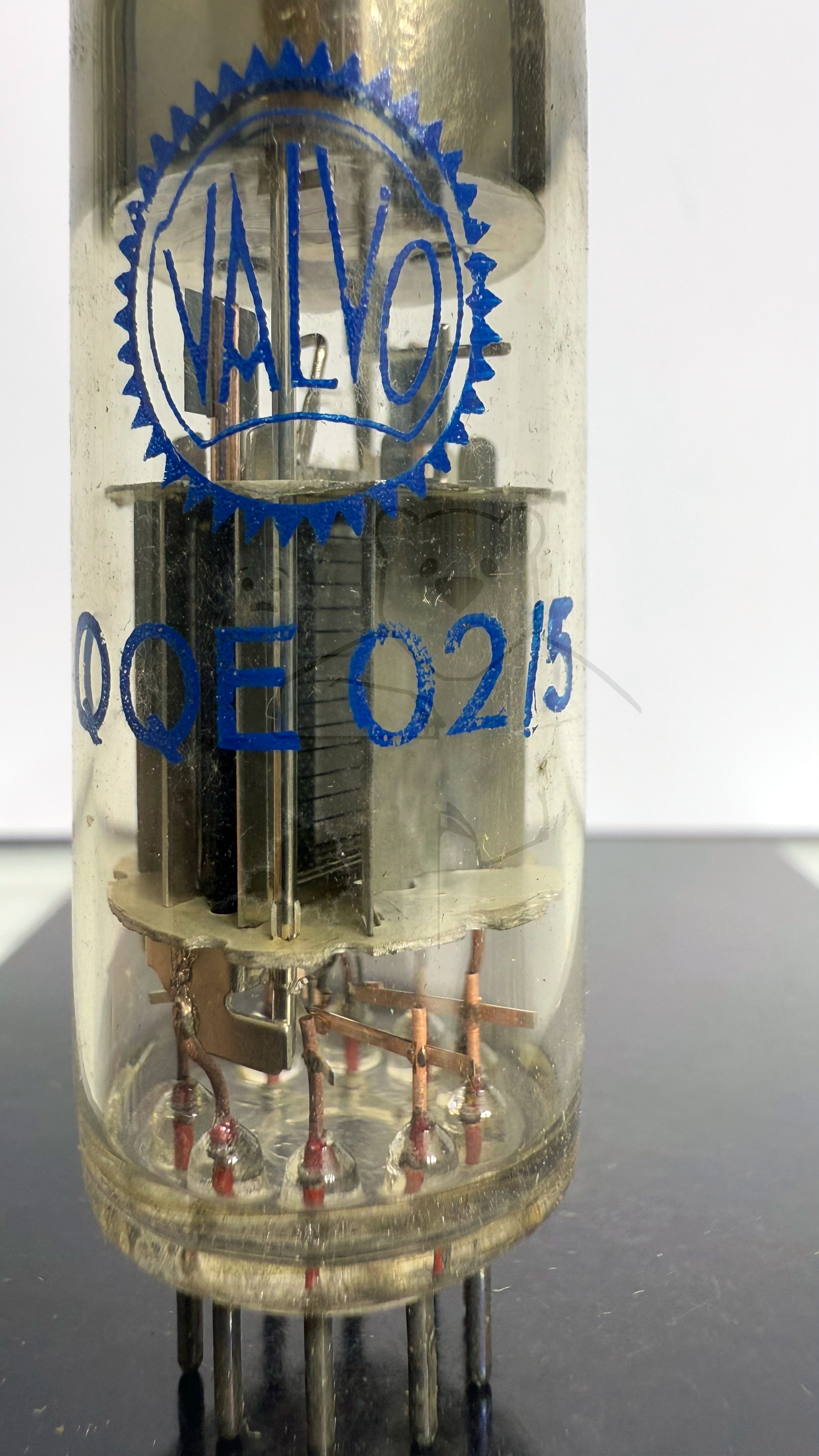

Hersteller	→ Valvo (Blaue Reihe)
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	0,6 oder 0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp	Die Doppeltetrode QQE02/5 wird häufig in HF-Leistungsverstärkern und Oszillatoren eingesetzt. Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Informationen	Valvo Blaue Reihe - Röhren für Luft- und Seefahrt
Kenn Nummer
Ätz- Produktionscode	Ut3 ⊿1A1
Serien Nummer

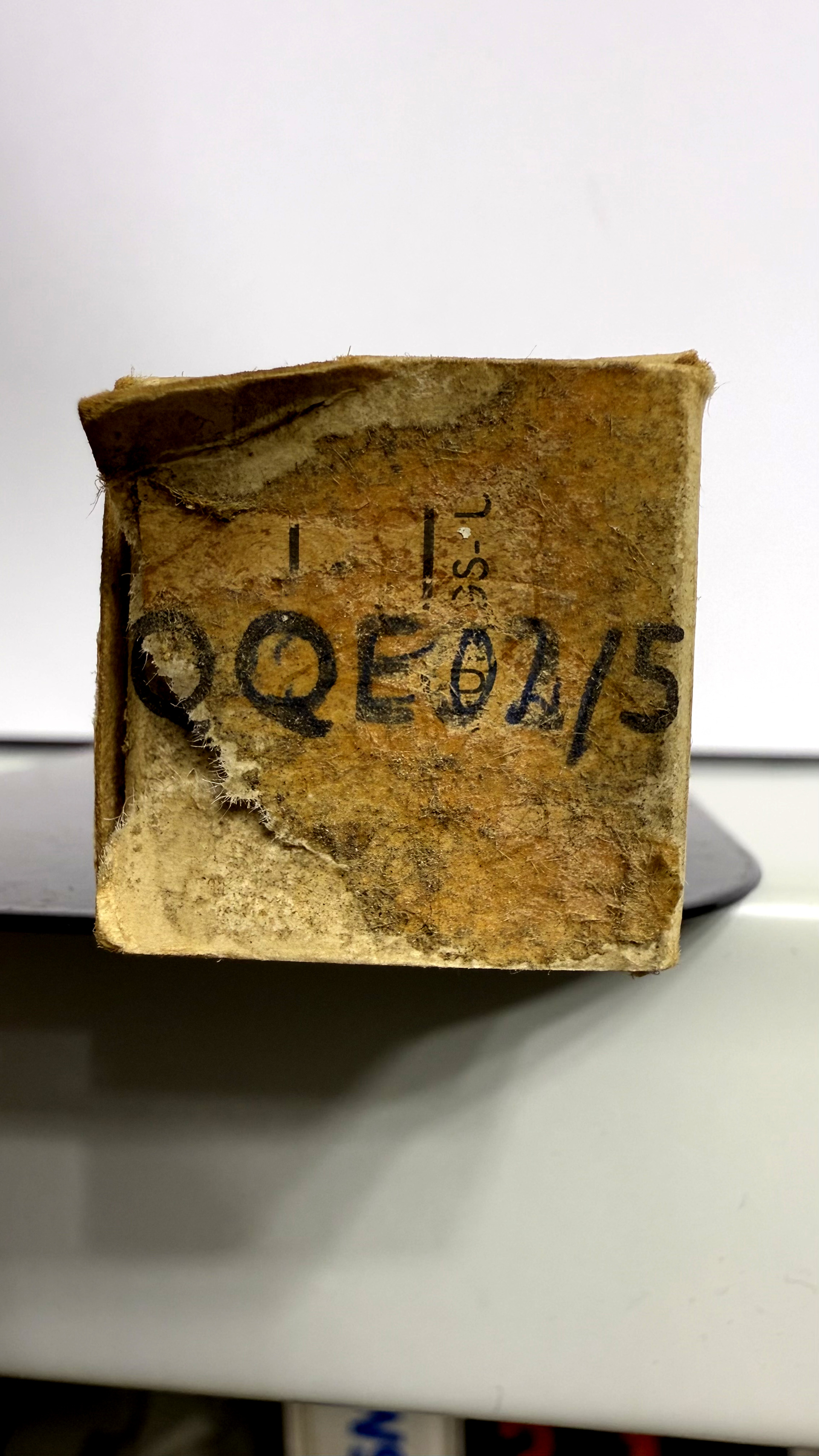

Verpackung	Umverpackung Händler
Getestet

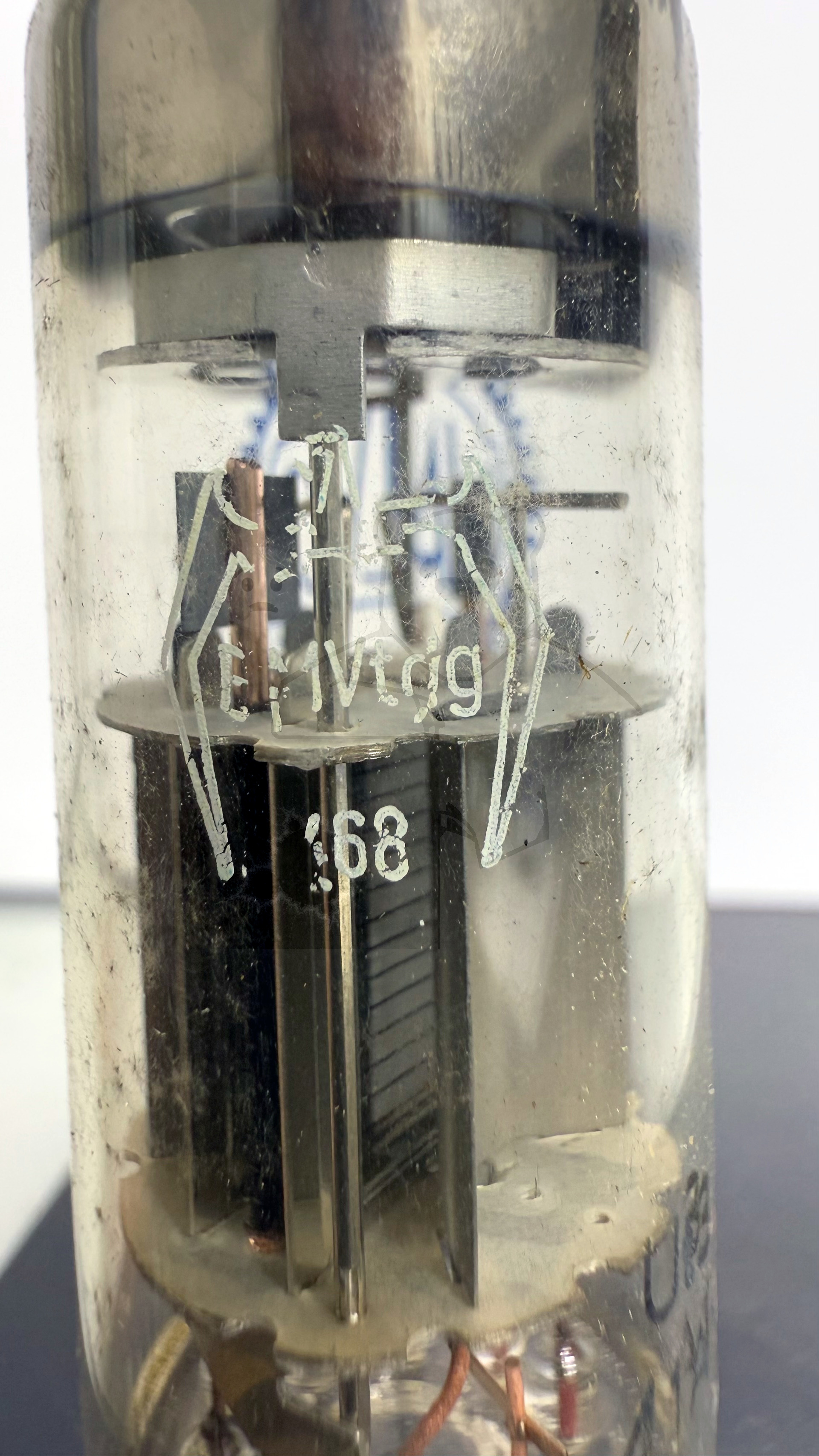

Hoheitszeichen	Bundeswehr: BMVtd 468 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S131

🔎 Beschreibung der Systeme für die Röhre: QQE02/5

	System 1	System 2
Kathode	2	2
Gitter 1	1	3
Gitter 2	7	7
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	8
Anode 2
Leuchtschirm
Heizung	4, 5 - Mittelanzapfung auf Stift 9	4, 5 - Mittelanzapfung auf Stift 9
Abschirmung	2	2
Funktion	→ Senderoehre, Tetrode	→ Senderoehre, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der QQE02/5

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: QQE02/5
Datenblatt QQE02-5 Philips.pdf (541 kB)
Datenblatt QQE02-5 Telefunken [www.tubedata.info].pdf (329 kB)
Datenblatt QQE02-5 Valvo.pdf (197 kB)
Pruefkarte QQE02-5 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (223 kB)
Pruefkarte QQE02-5 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (218 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
