🔎 Beschreibung der Röhre: QQE02/5
| Name | QQE02/5 |
| Vergleichsname | → 6939 |
| Heizspannung (Volt) | 6,3 oder 12,6 |
| Heizstrom (Ampère) | 0,6 oder 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Zusätzliche Informationen | Die Doppeltetrode QQE02/5 wird häufig in HF-Leistungsverstärkern und Oszillatoren eingesetzt. Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung. |
| Letzte Änderung | 05.06.2018 18:39:39 |
🔎 Beschreibung der Systeme für die Röhre: QQE02/5
| System 1 | System 2 | |
| Kathode | 2 | 2 |
| Gitter 1 | 1 | 3 |
| Gitter 2 | 7 | 7 |
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 8 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 - Mittelanzapfung auf Stift 9 | 4, 5 - Mittelanzapfung auf Stift 9 |
| Abschirmung | 2 | 2 |
| Funktion | → Senderoehre, Tetrode |
→ Senderoehre, Tetrode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

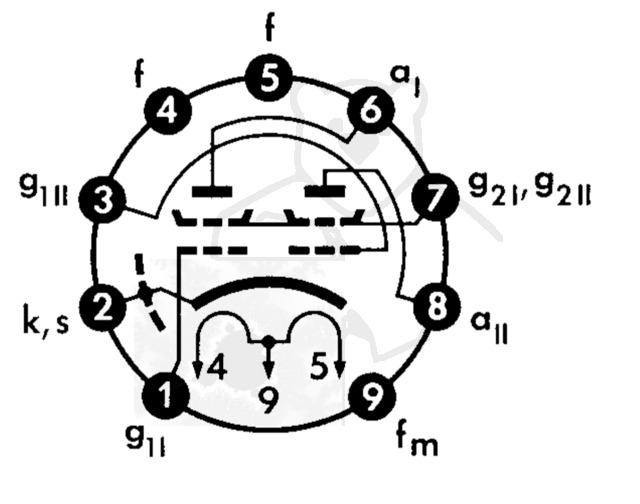

🔎 Sockelschaltung der QQE02/5
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: QQE02/5
Datenblatt QQE02-5 Philips.pdf (541 kB)
Datenblatt QQE02-5 Telefunken [www.tubedata.info].pdf (329 kB)
Datenblatt QQE02-5 Valvo.pdf (197 kB)
Pruefkarte QQE02-5 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (223 kB)
Pruefkarte QQE02-5 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (218 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: QQE02/5

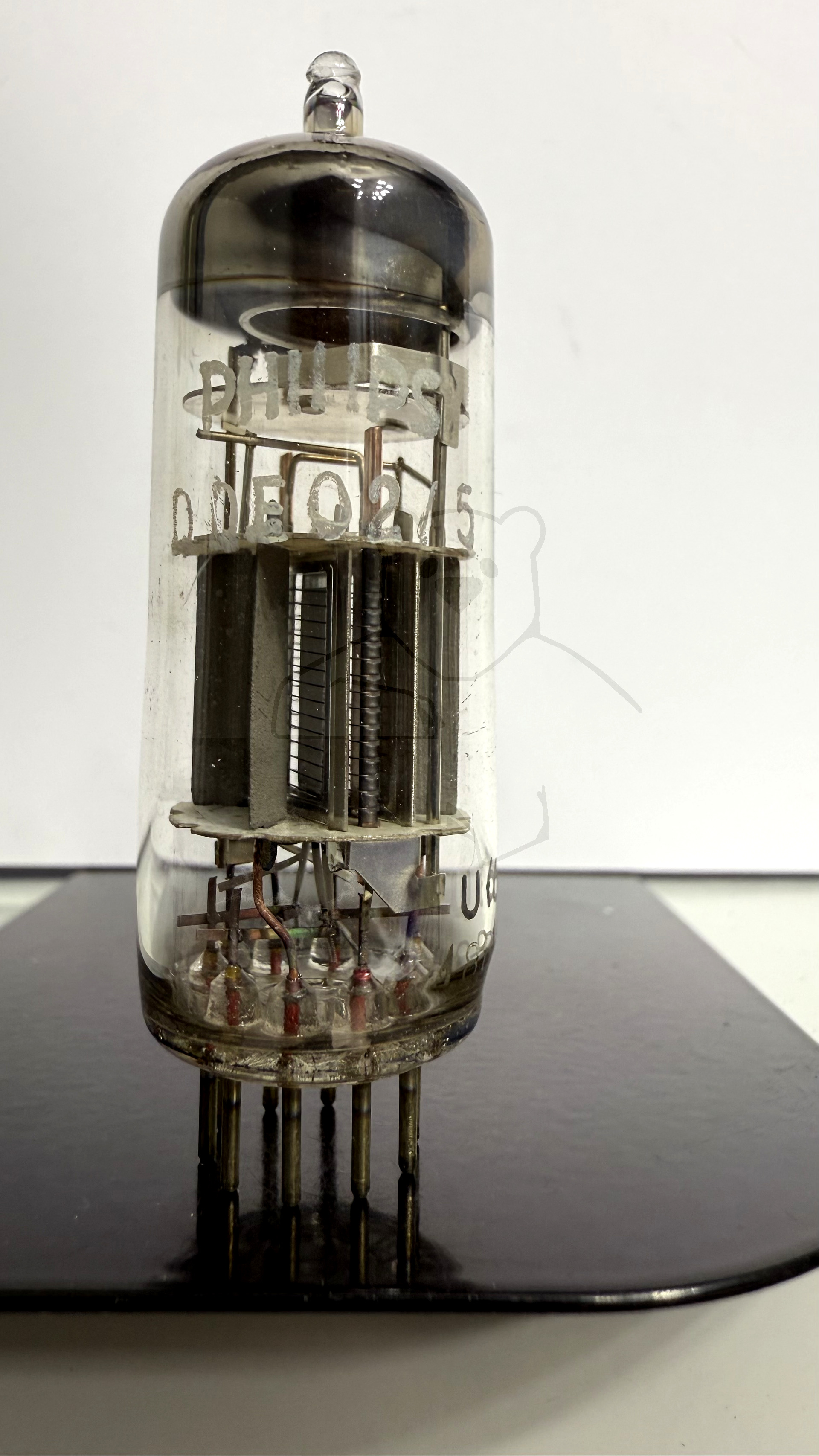

Röhre QQE02-5 #3578 Bild 1

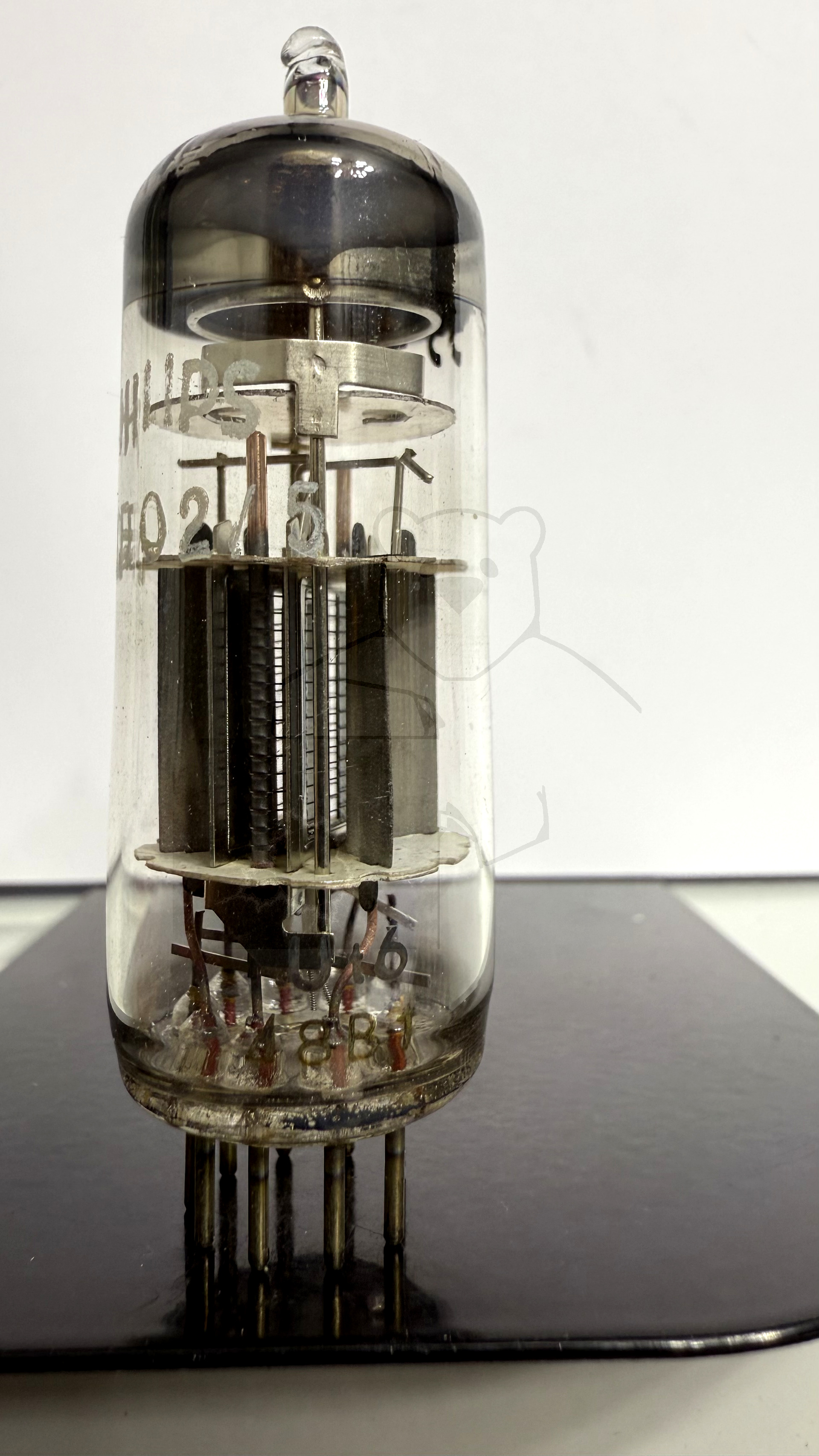

Röhre QQE02-5 #3578 Bild 2

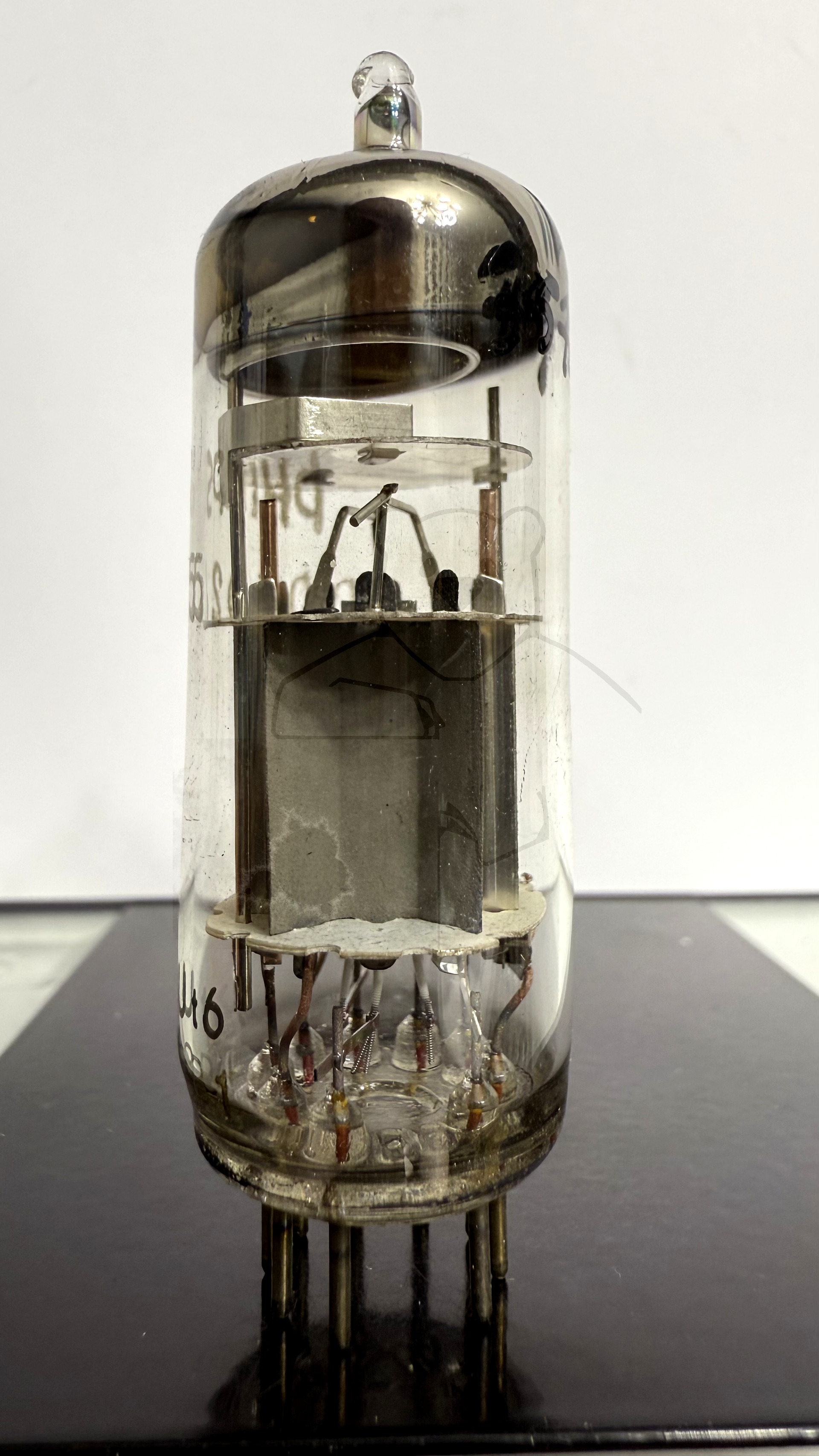

Röhre QQE02-5 #3578 Bild 3

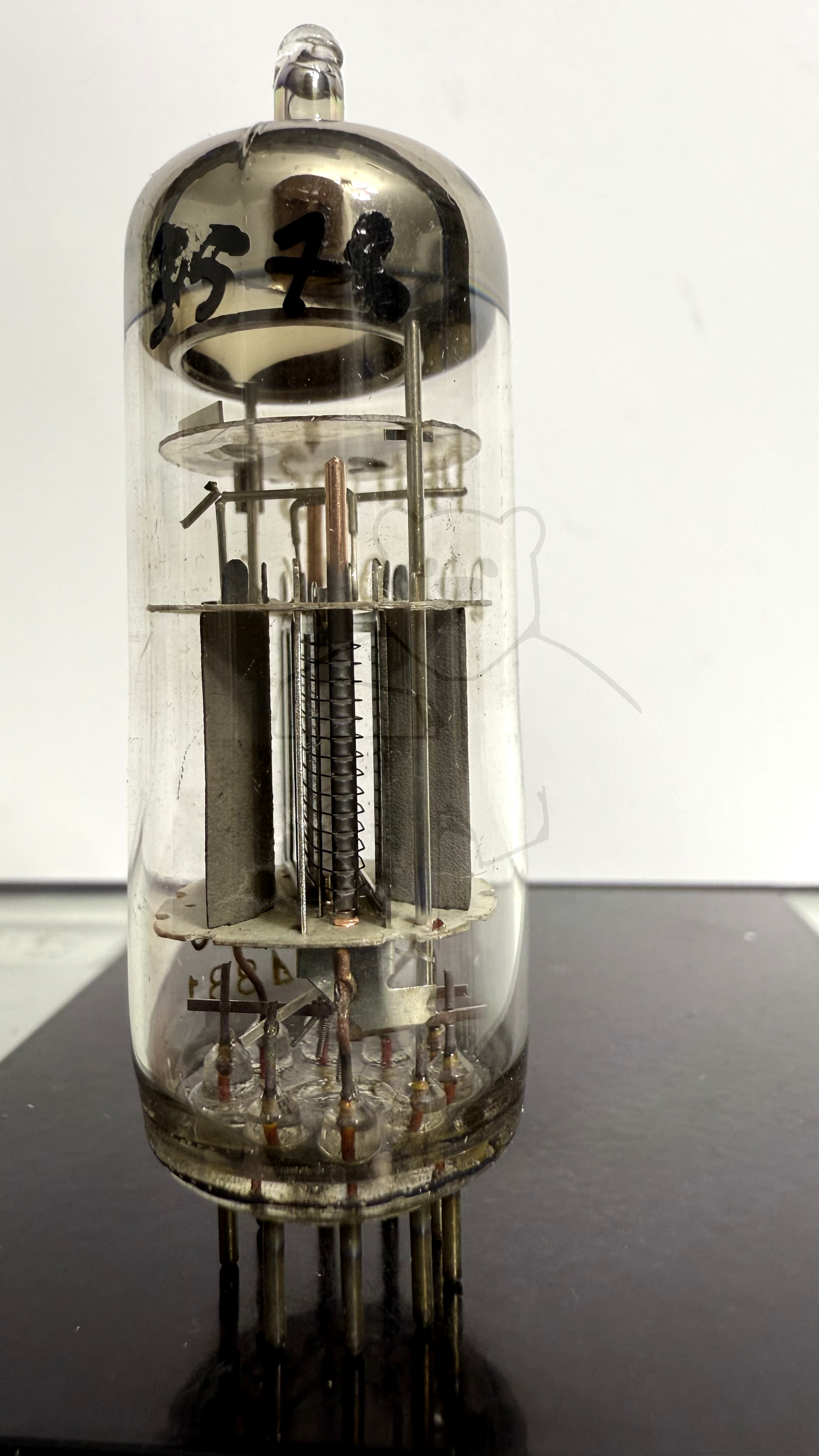

Röhre QQE02-5 #3578 Bild 4

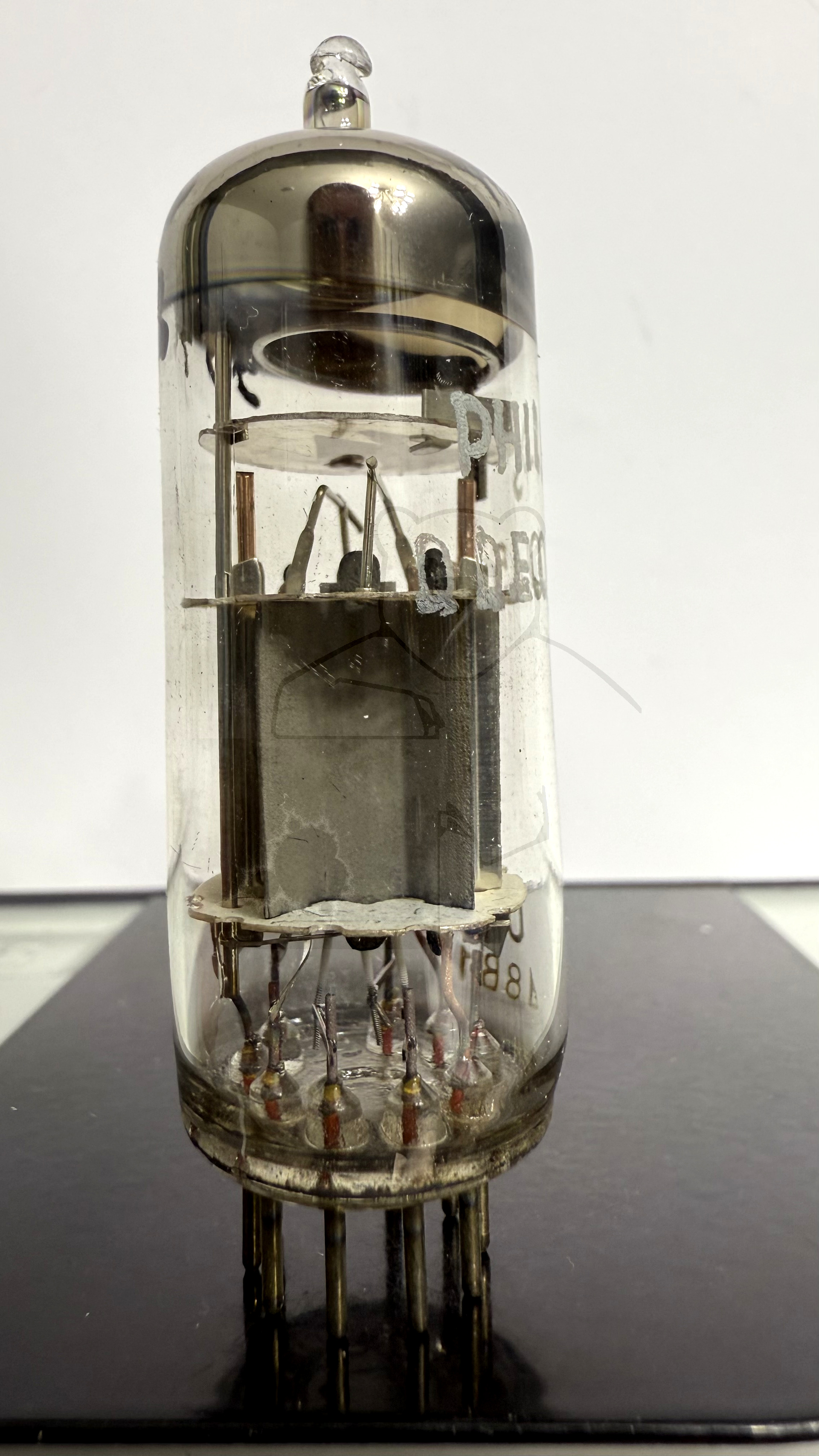

Röhre QQE02-5 #3578 Bild 5
Röhre QQE02-5 #3578 Verpackung Bild 1
Röhre QQE02-5 #3578 Verpackung Bild 2

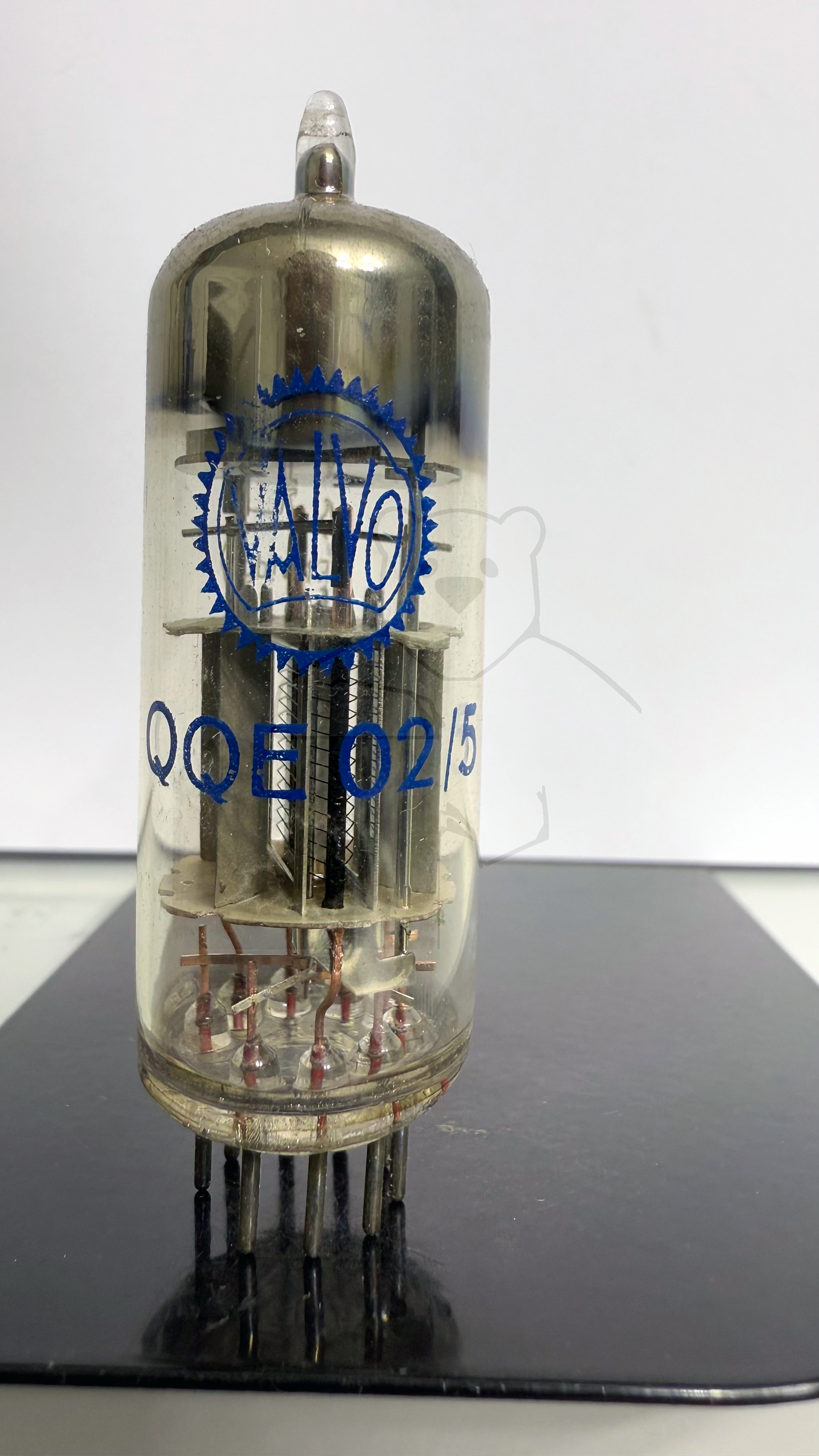

Röhre QQE02-5 #7963 Bild 1

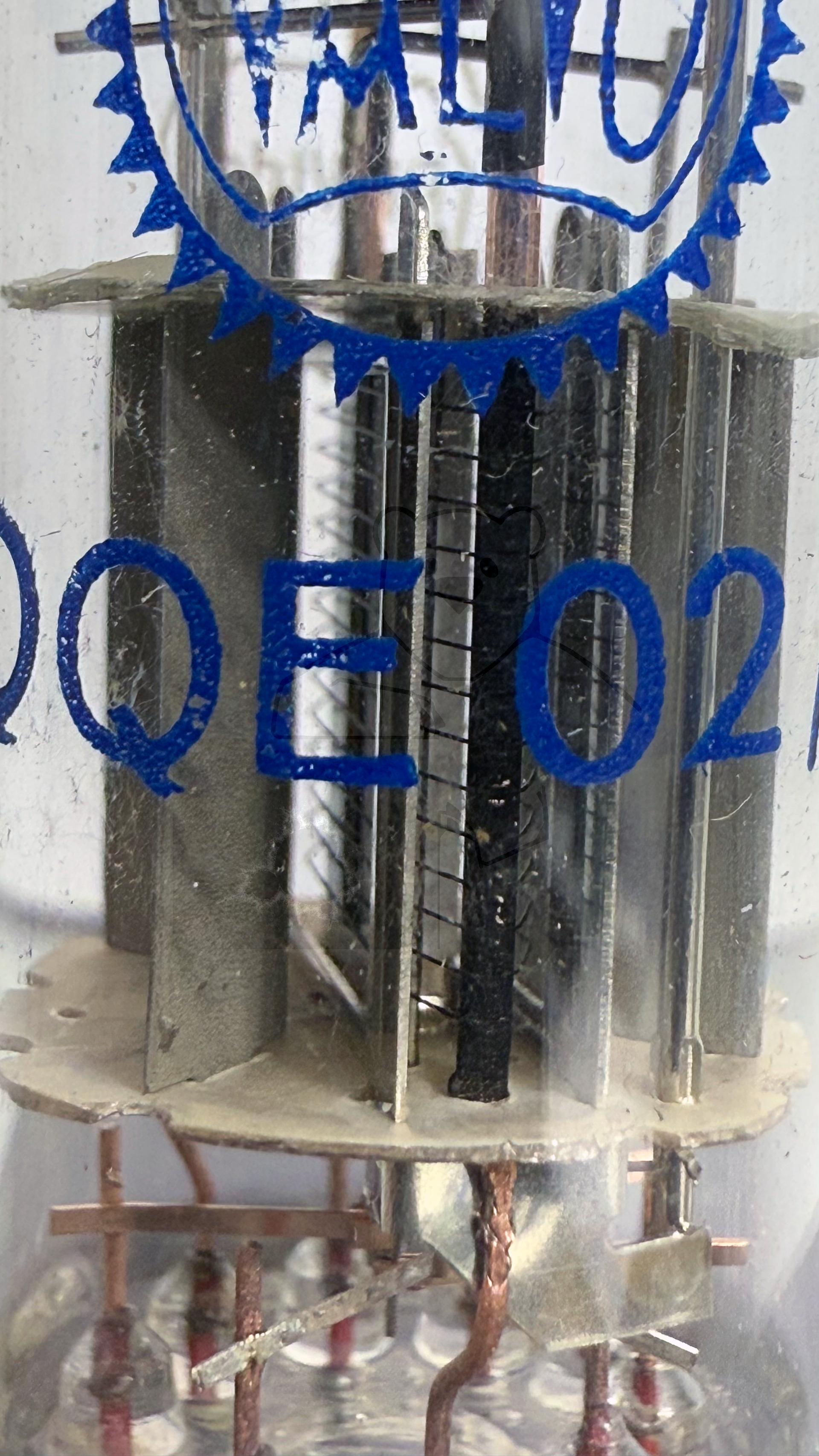

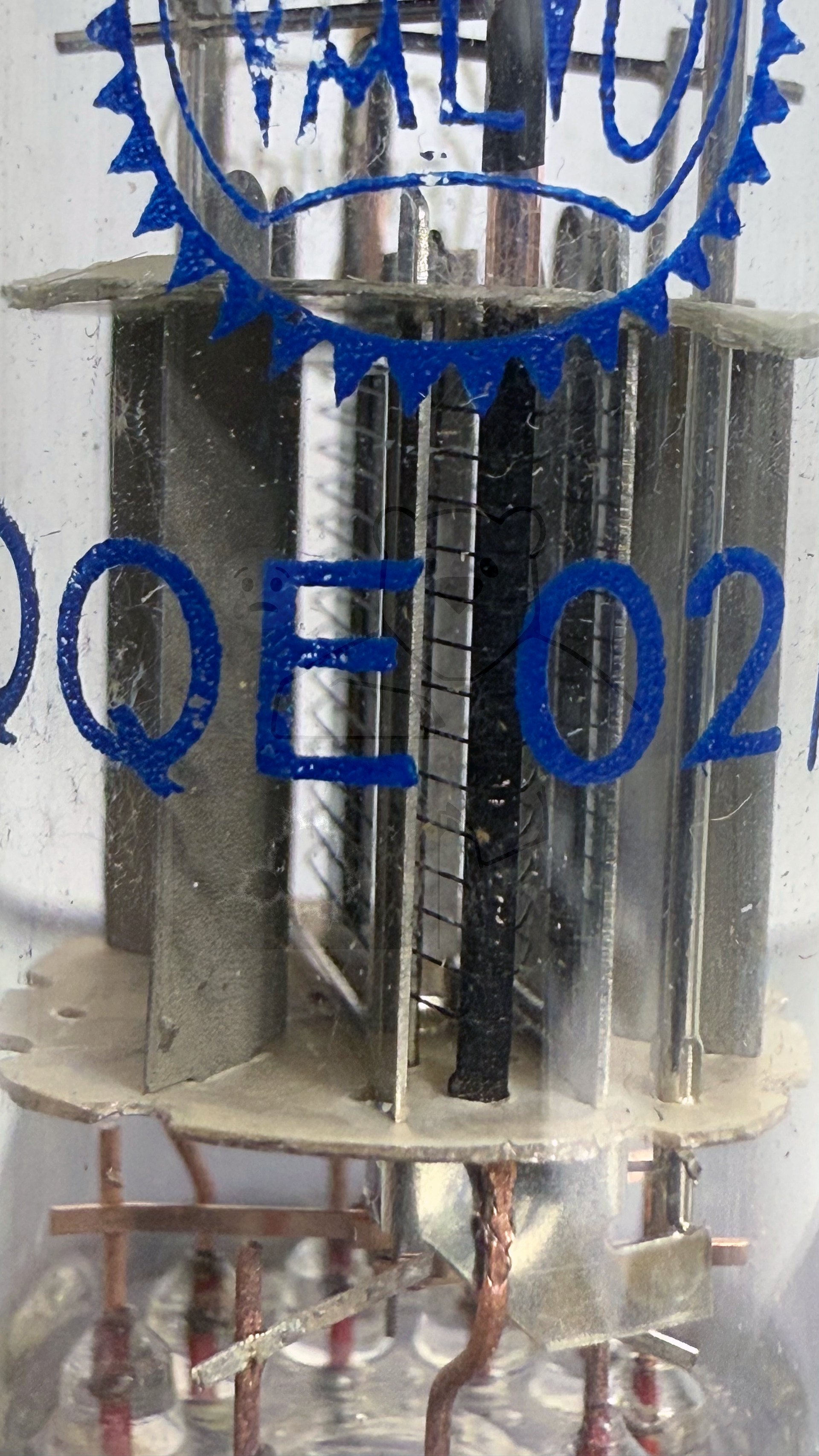

Röhre QQE02-5 #7963 Bild 2

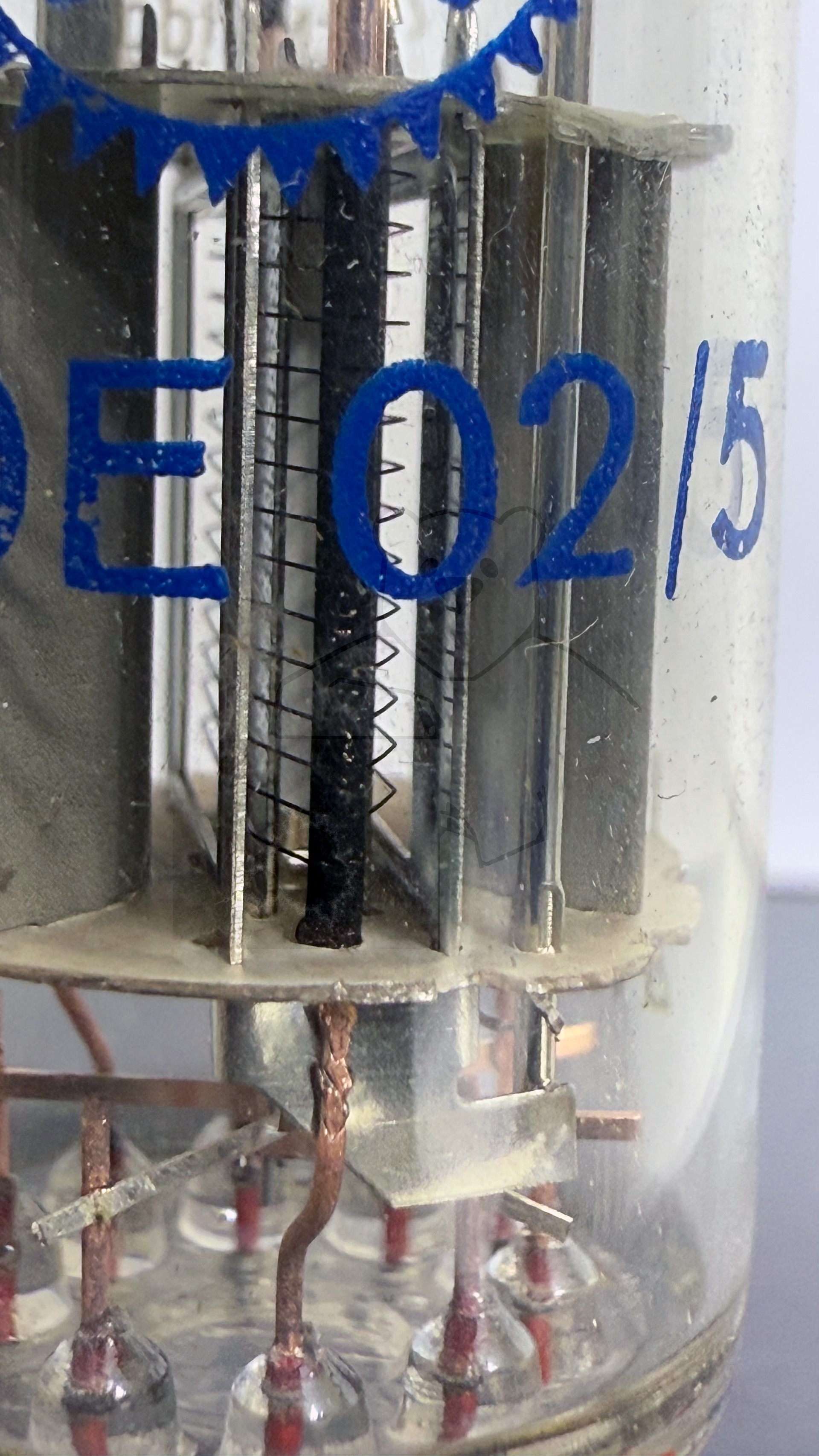

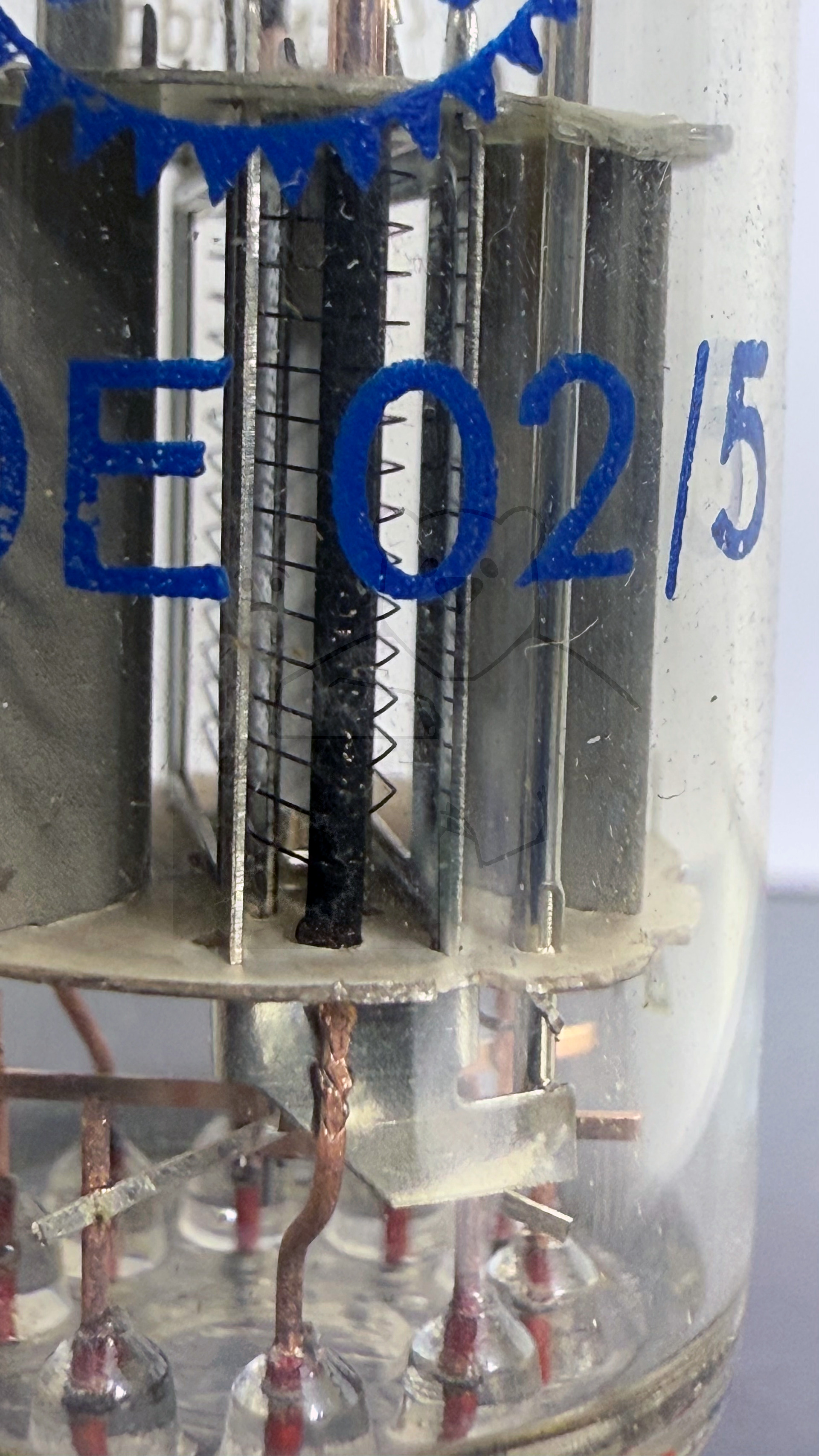

Röhre QQE02-5 #7963 Bild 3

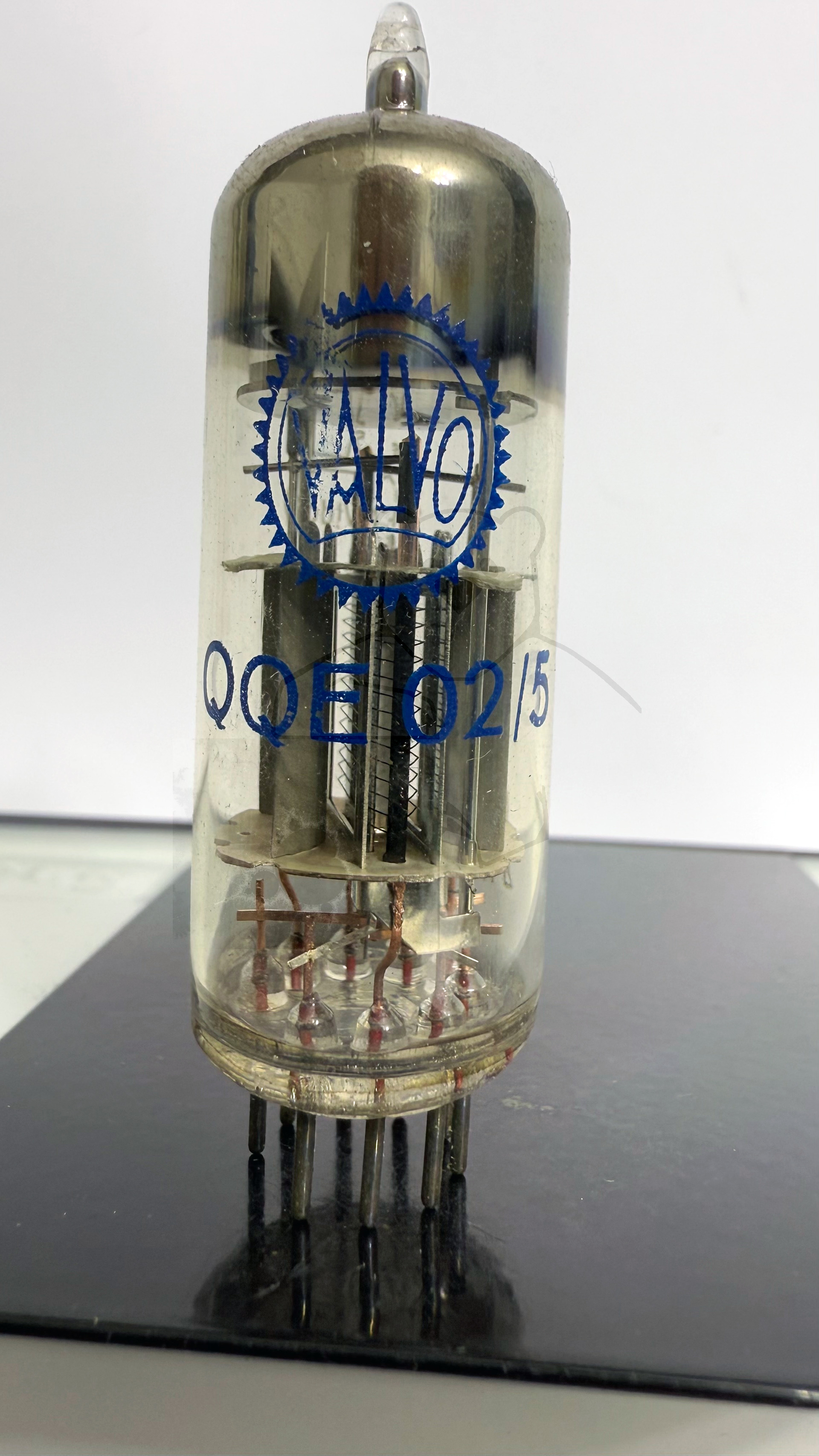

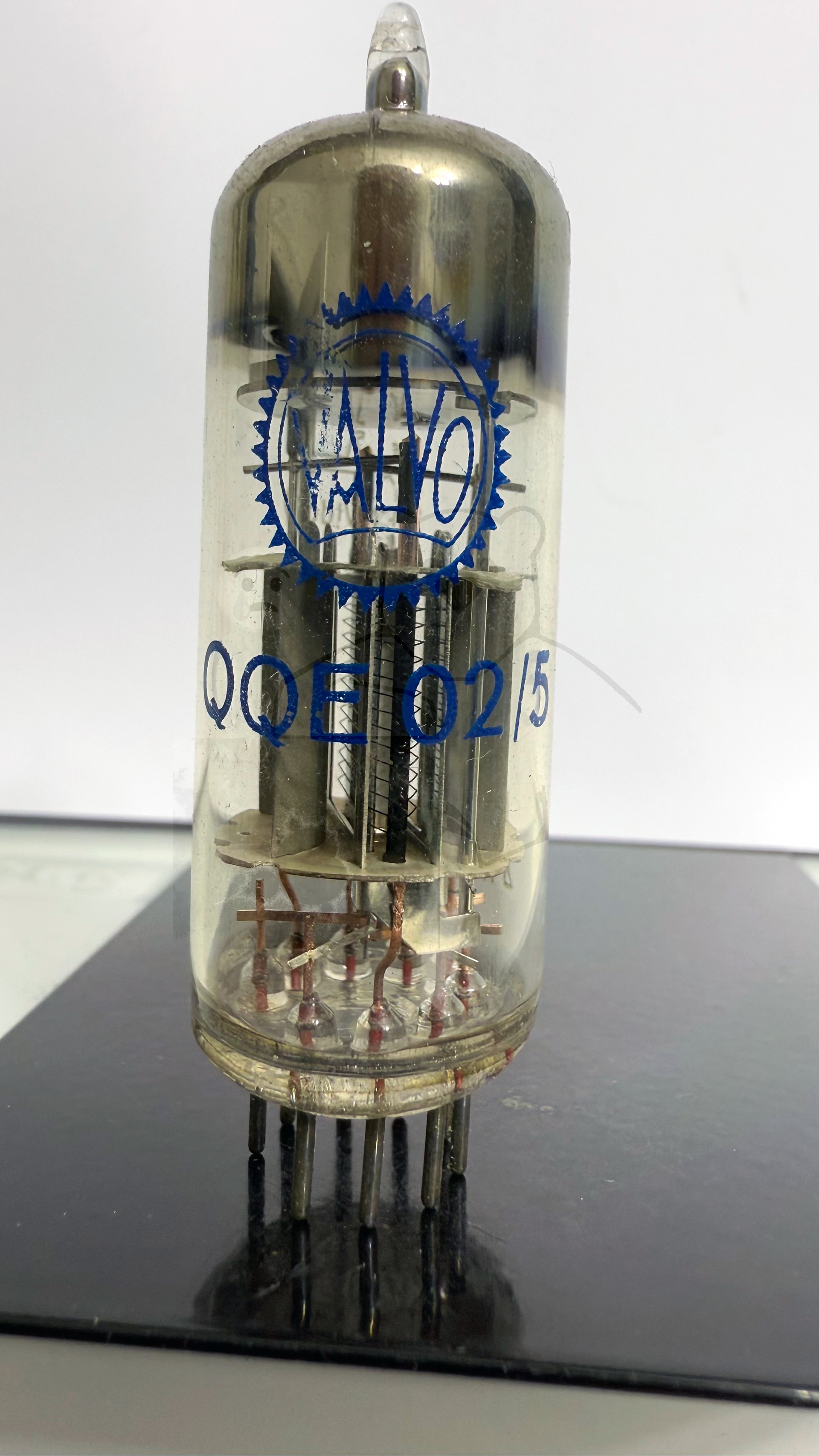

Röhre QQE02-5 #7963 Bild 4

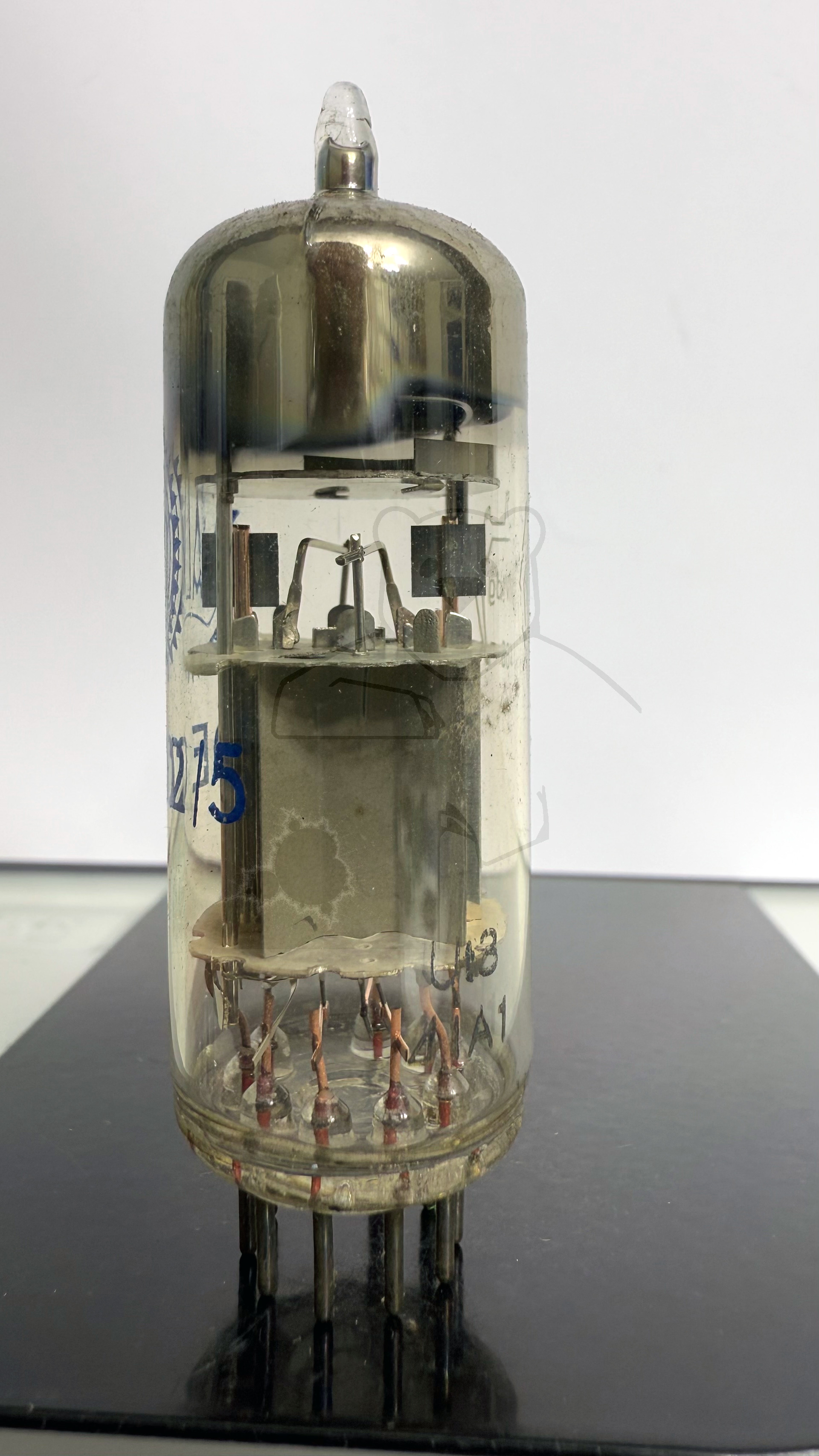

Röhre QQE02-5 #7963 Bild 5

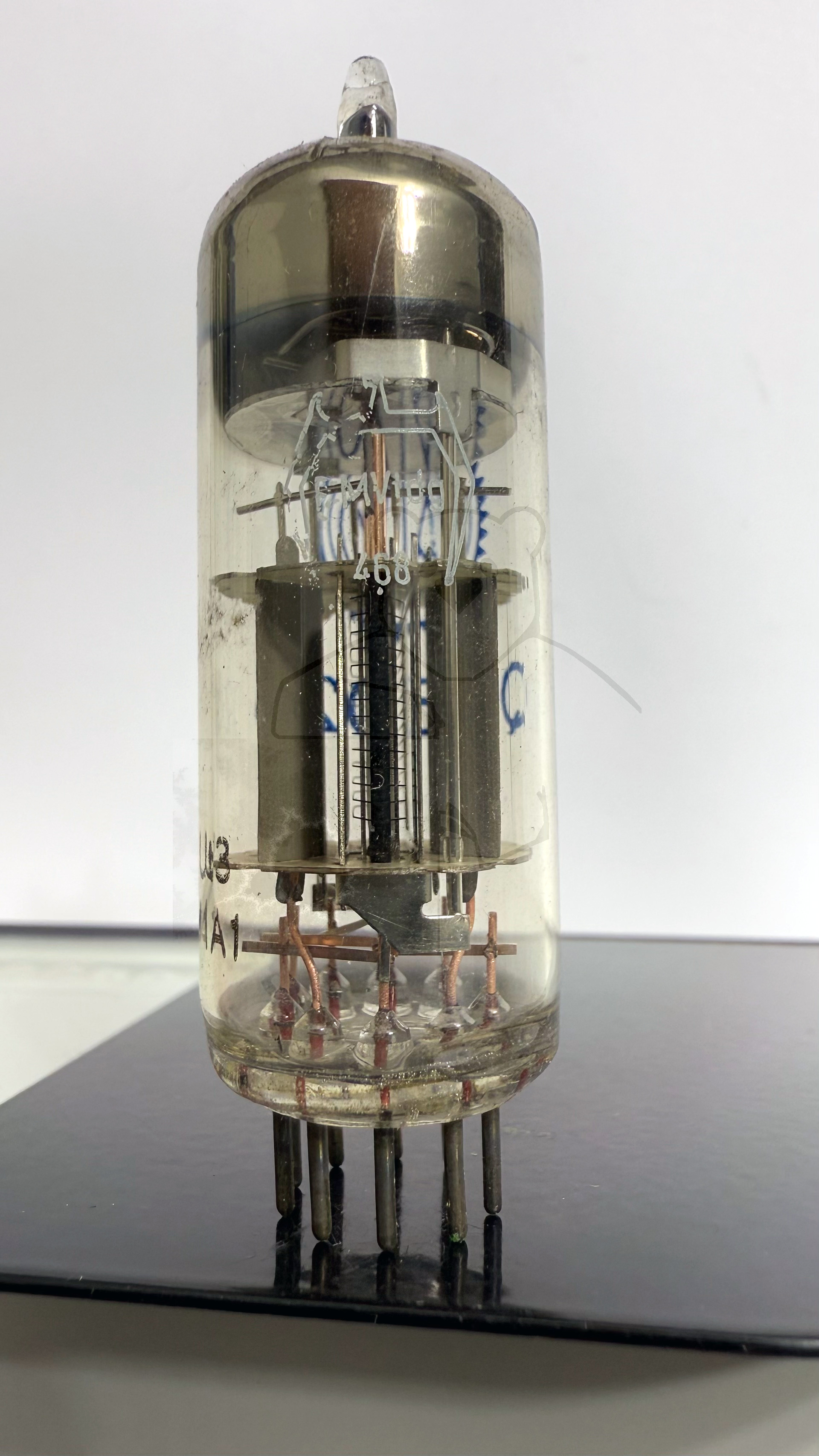

Röhre QQE02-5 #7963 Bild 6

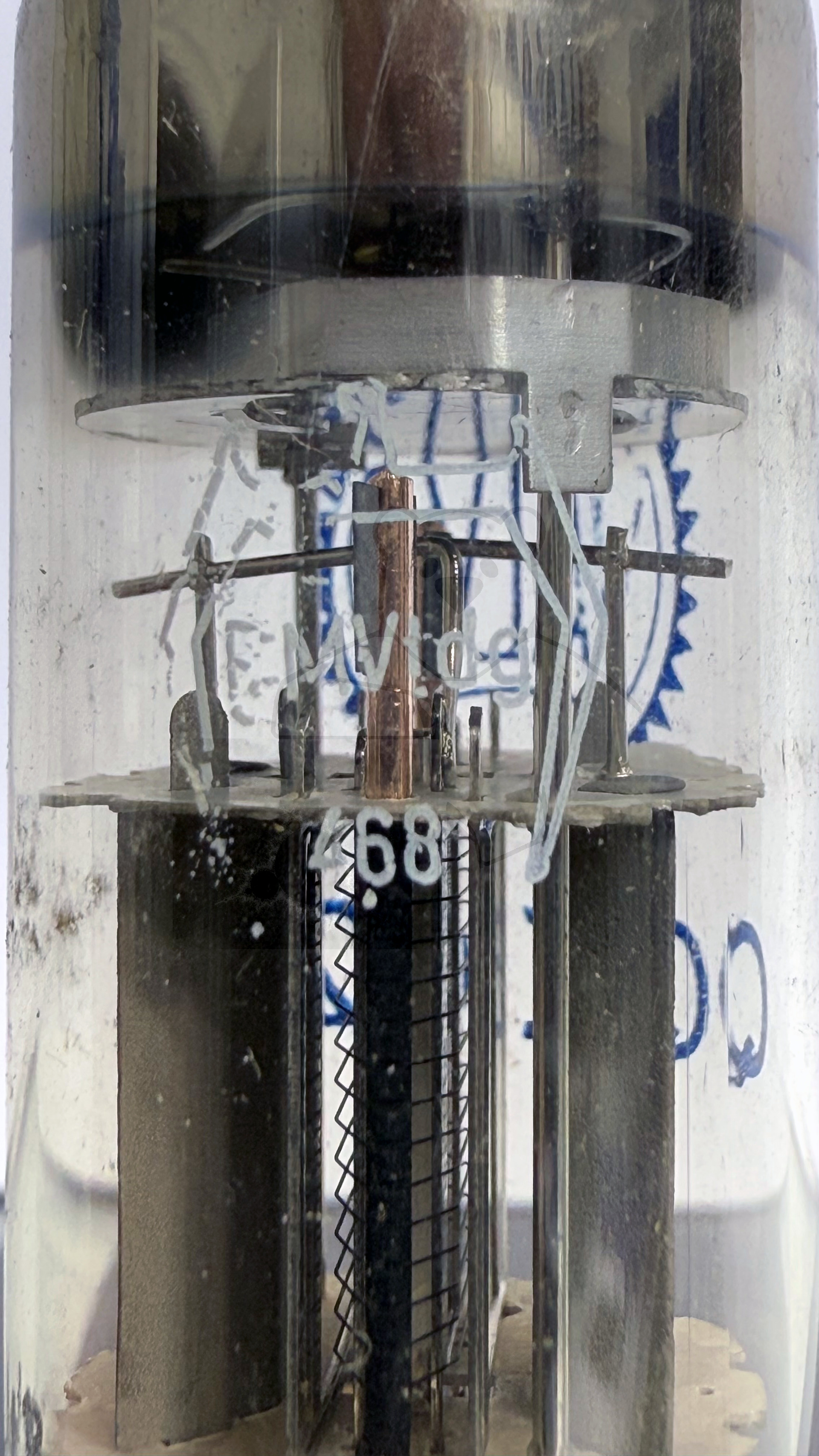

Röhre QQE02-5 #7963 Bild 7

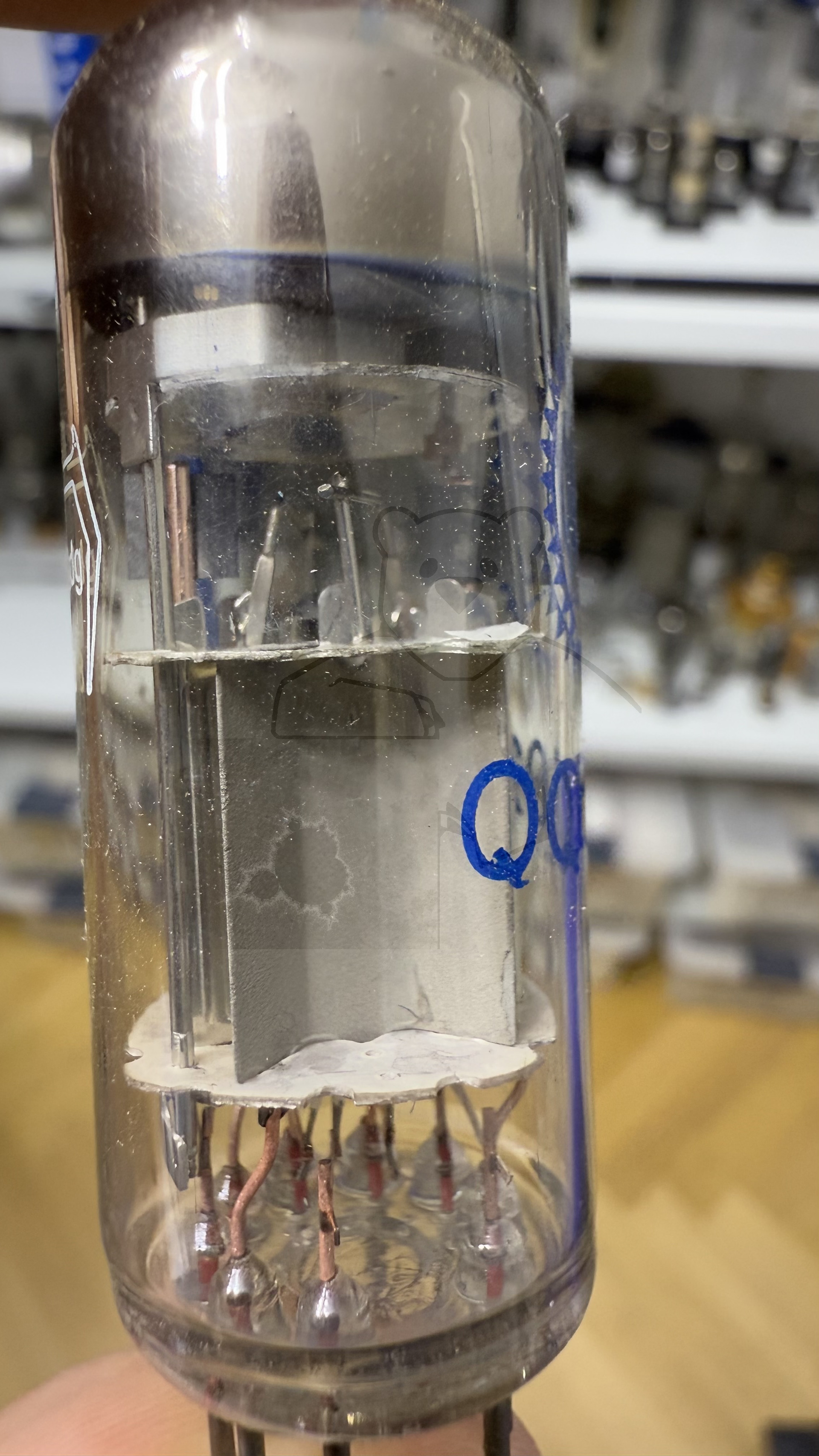

Röhre QQE02-5 #7963 Bild 8

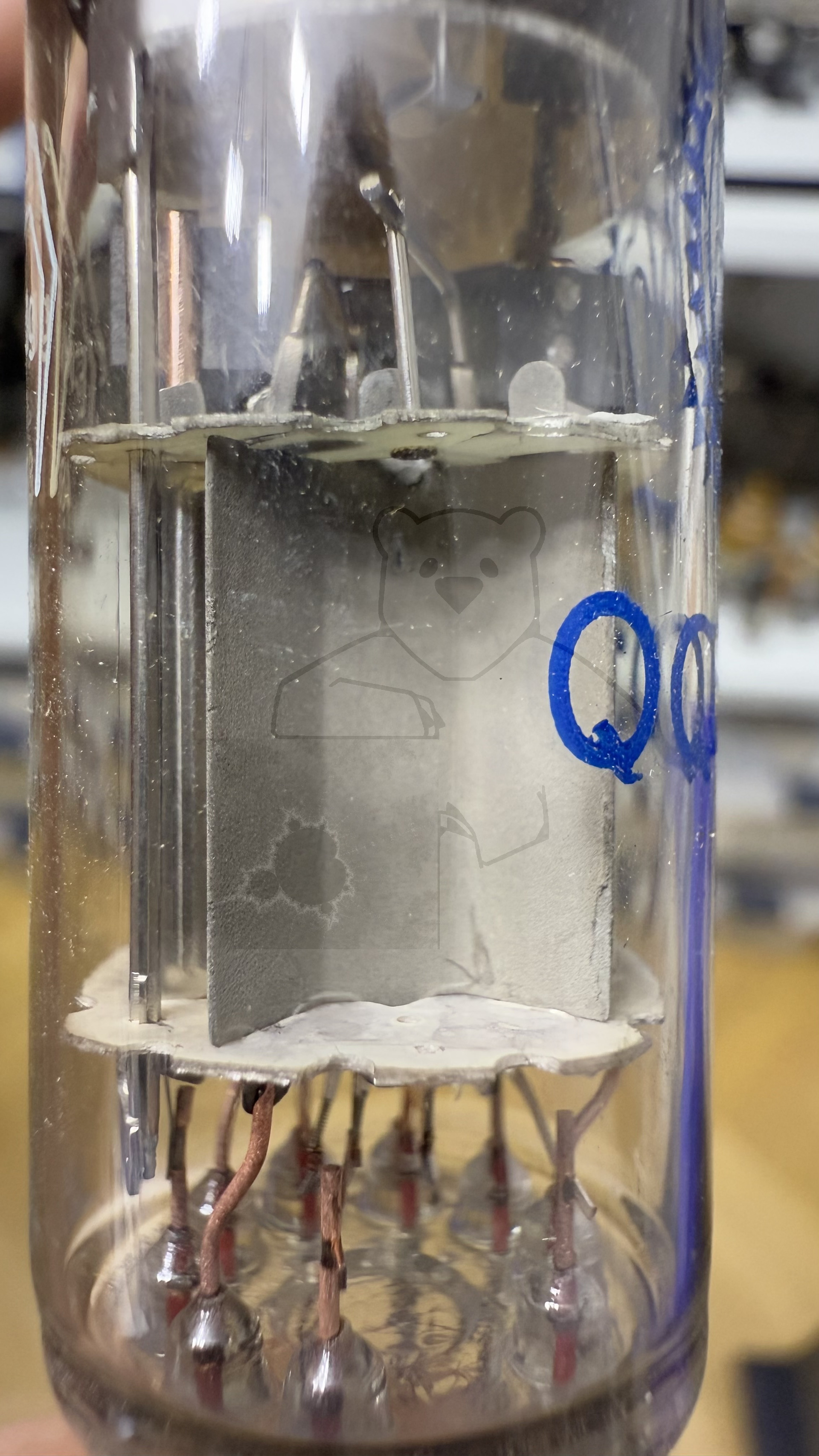

Röhre QQE02-5 #7963 Bild 9

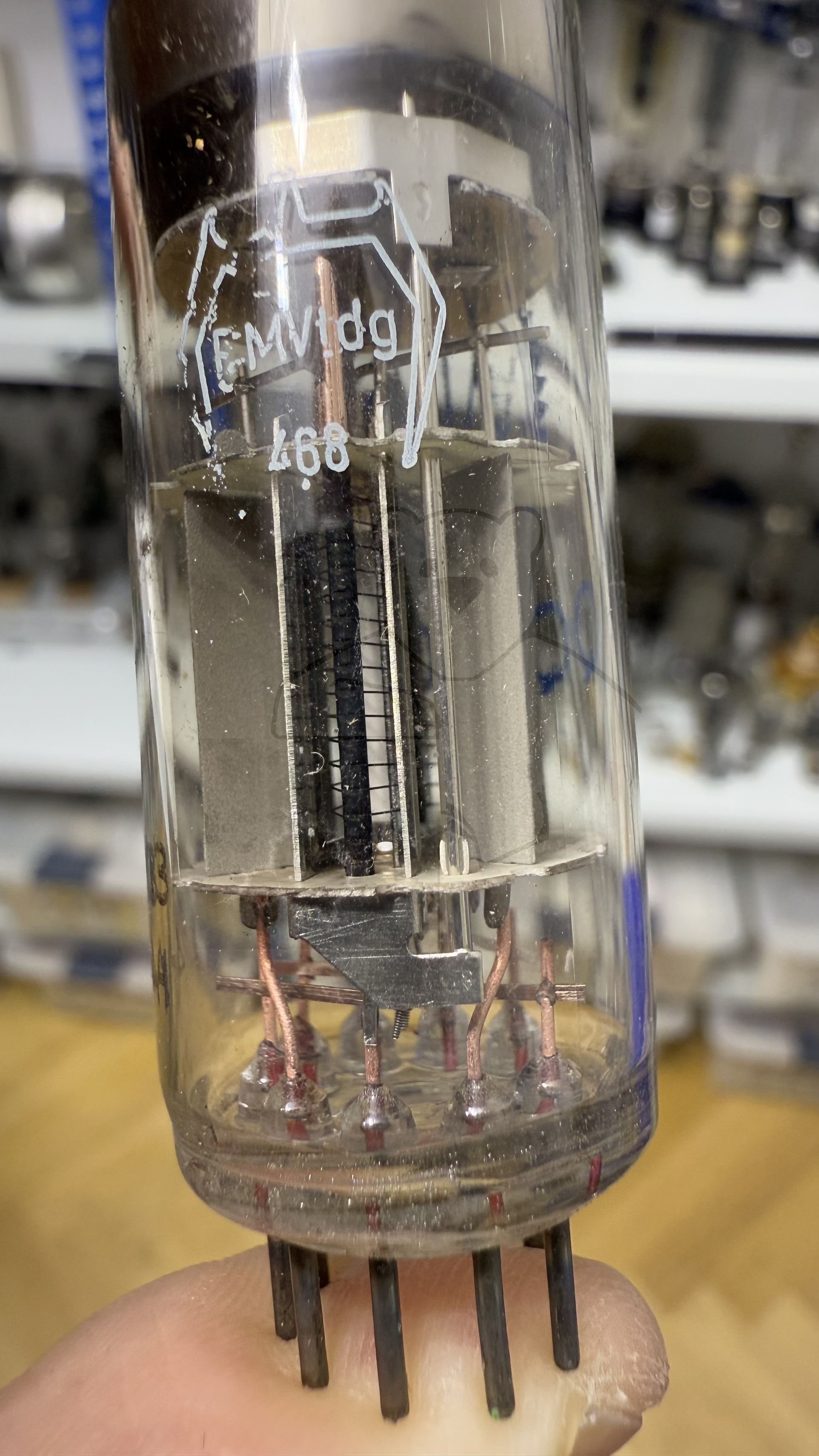

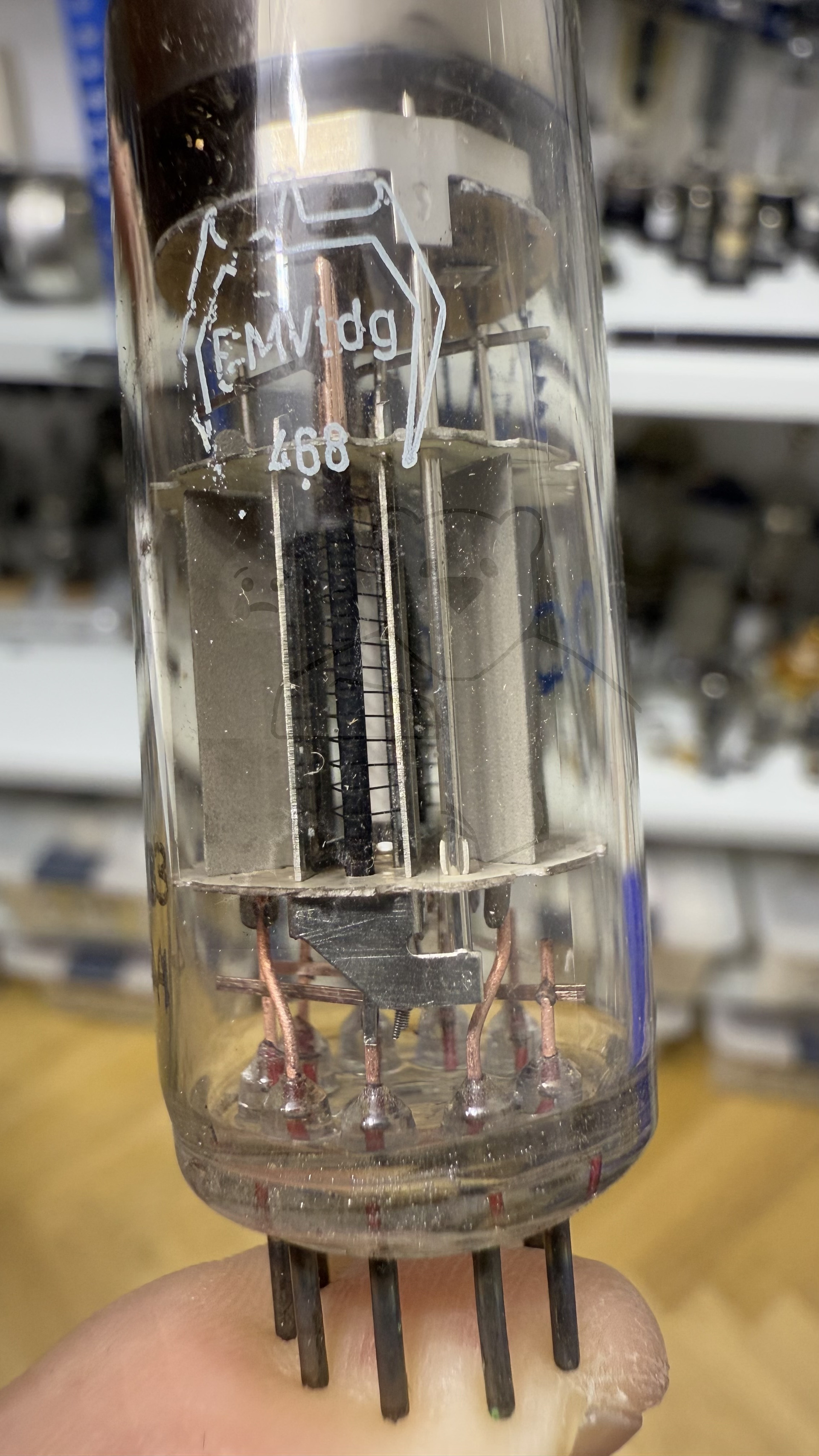

Röhre QQE02-5 #7963 Bild 10

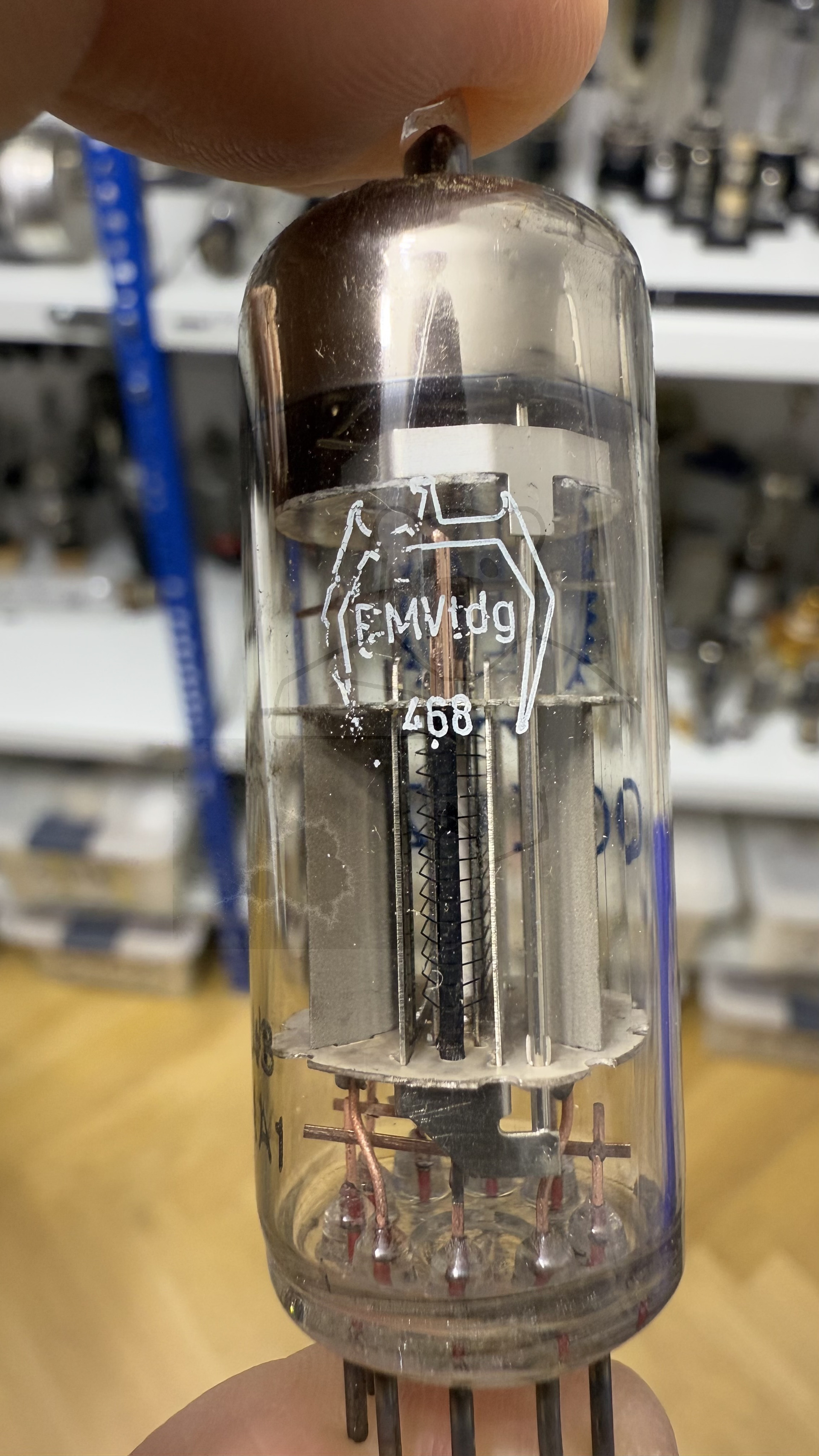

Röhre QQE02-5 #7963 Bild 11

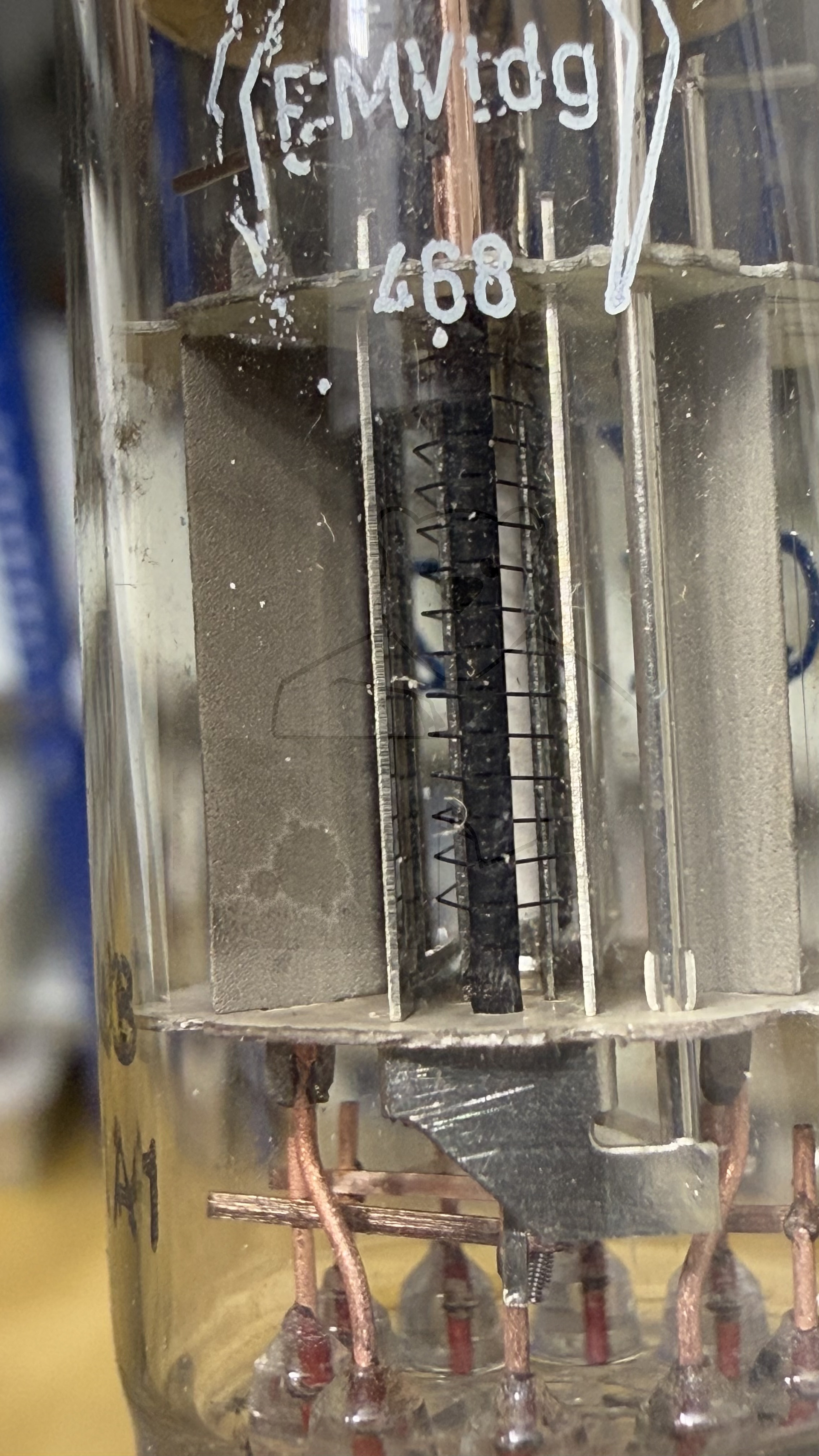

Röhre QQE02-5 #7963 Bild 12

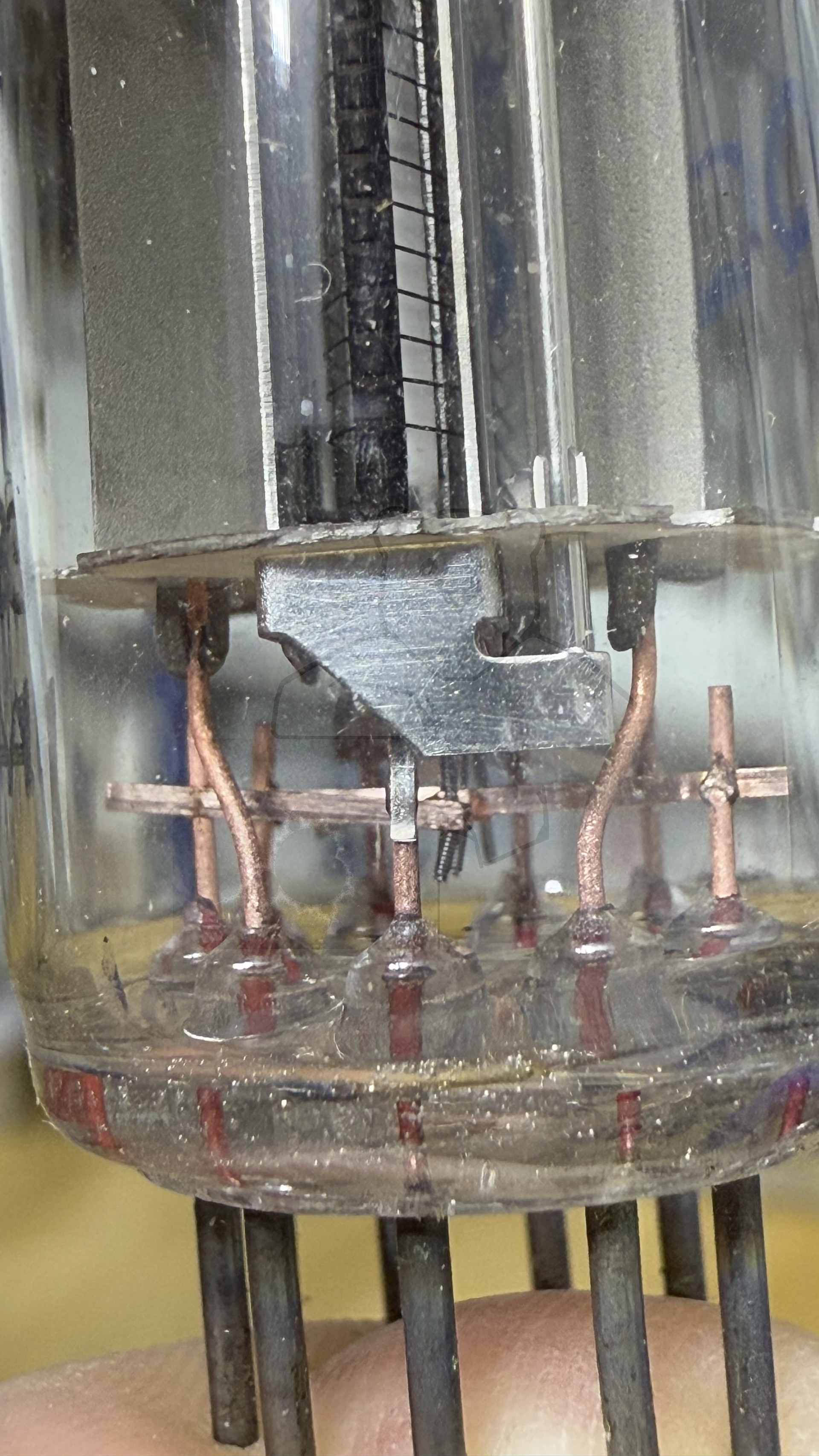

Röhre QQE02-5 #7963 Bild 13

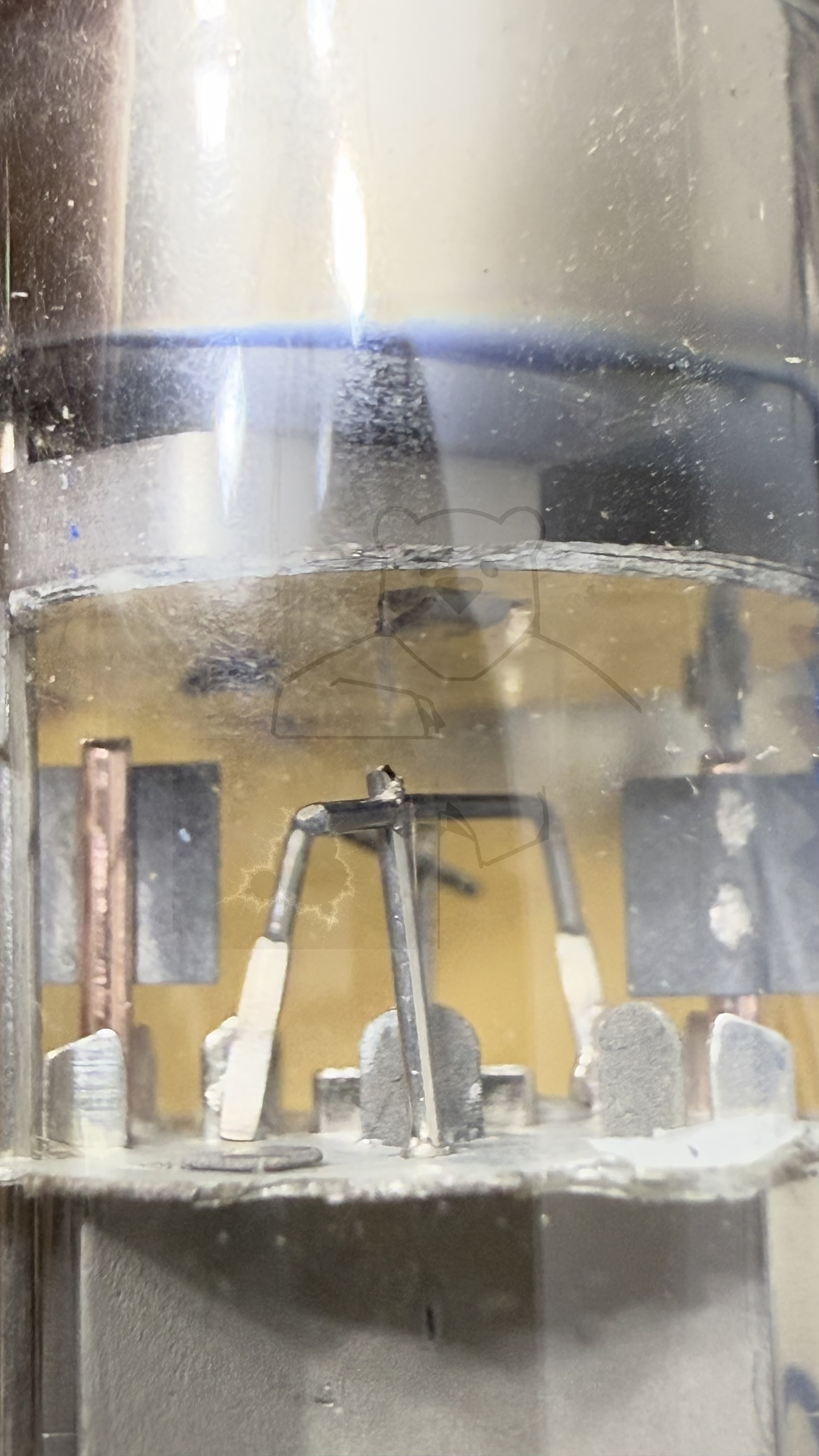

Röhre QQE02-5 #7963 Bild 14

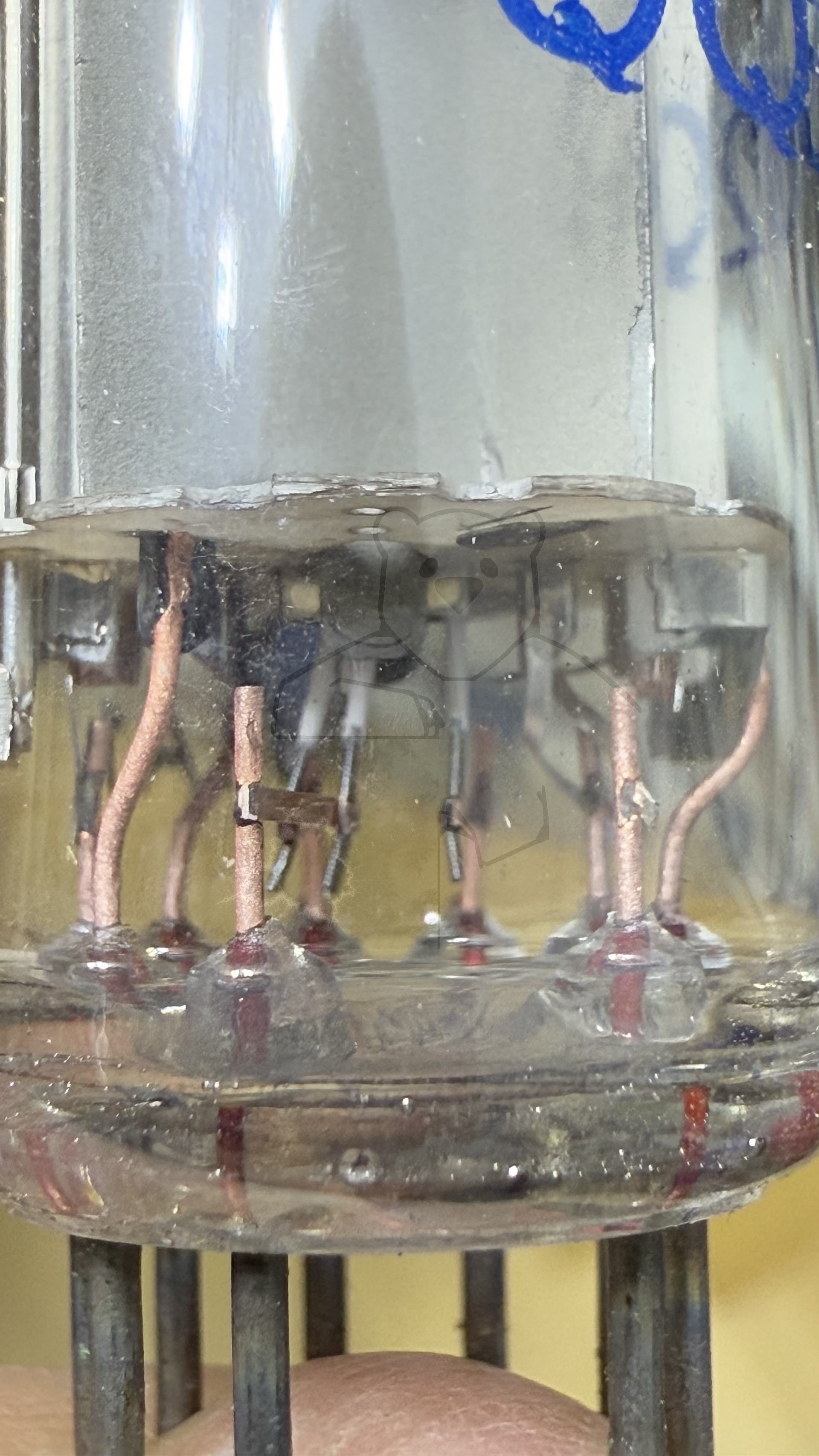

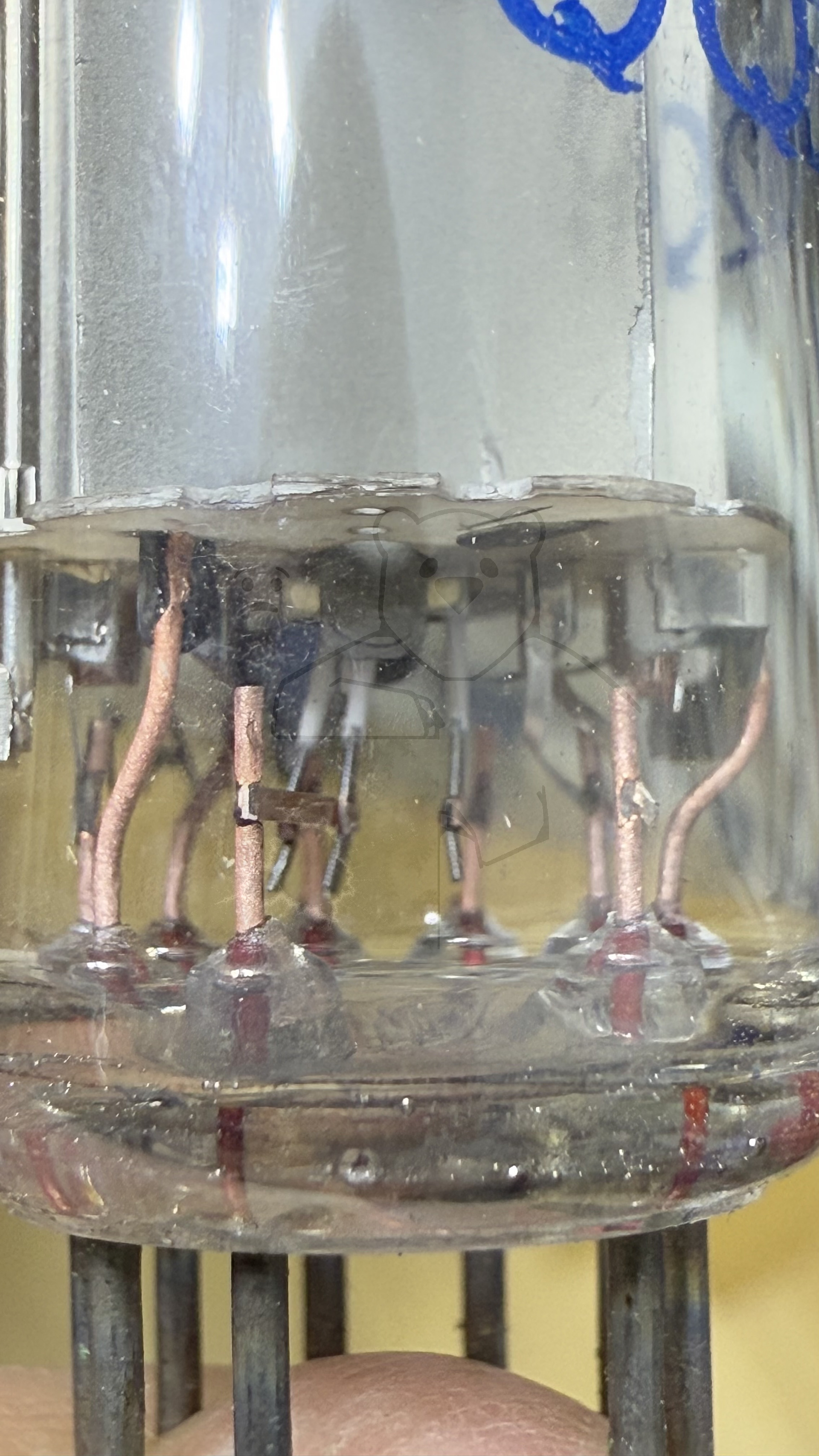

Röhre QQE02-5 #7963 Bild 15

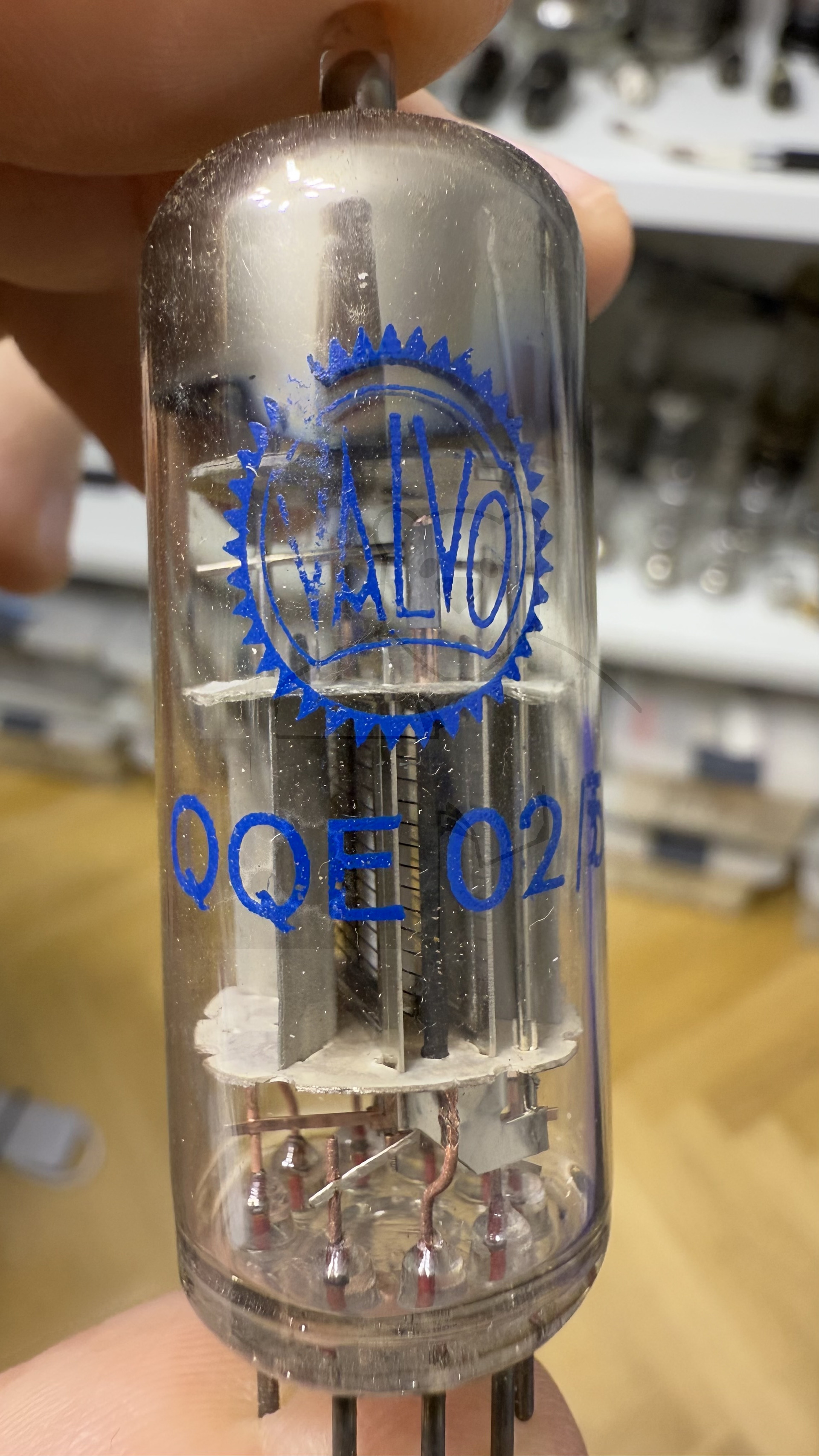

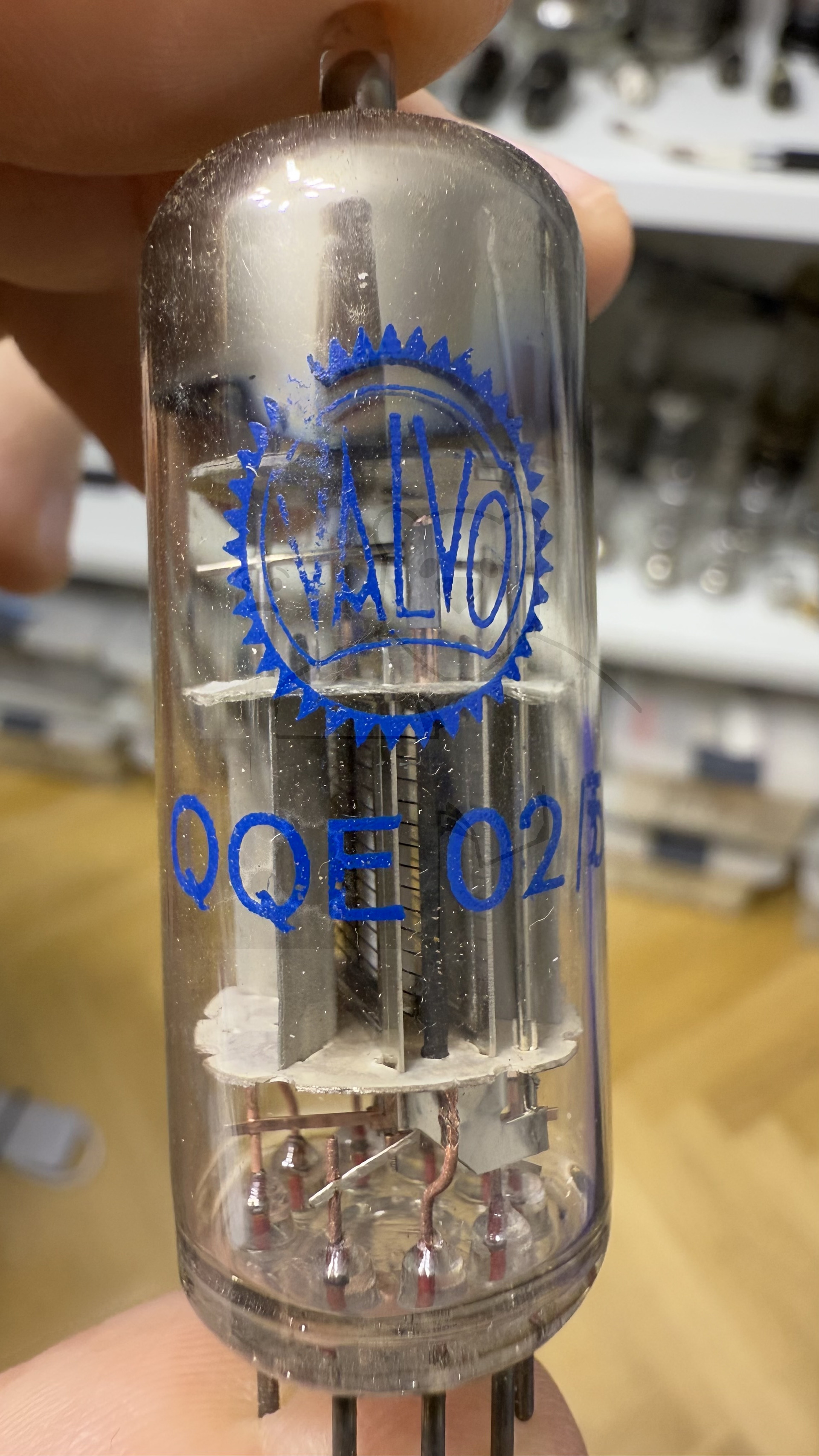

Röhre QQE02-5 #7963 Bild 16
Röhre QQE02-5 #7963 Verpackung Bild 1

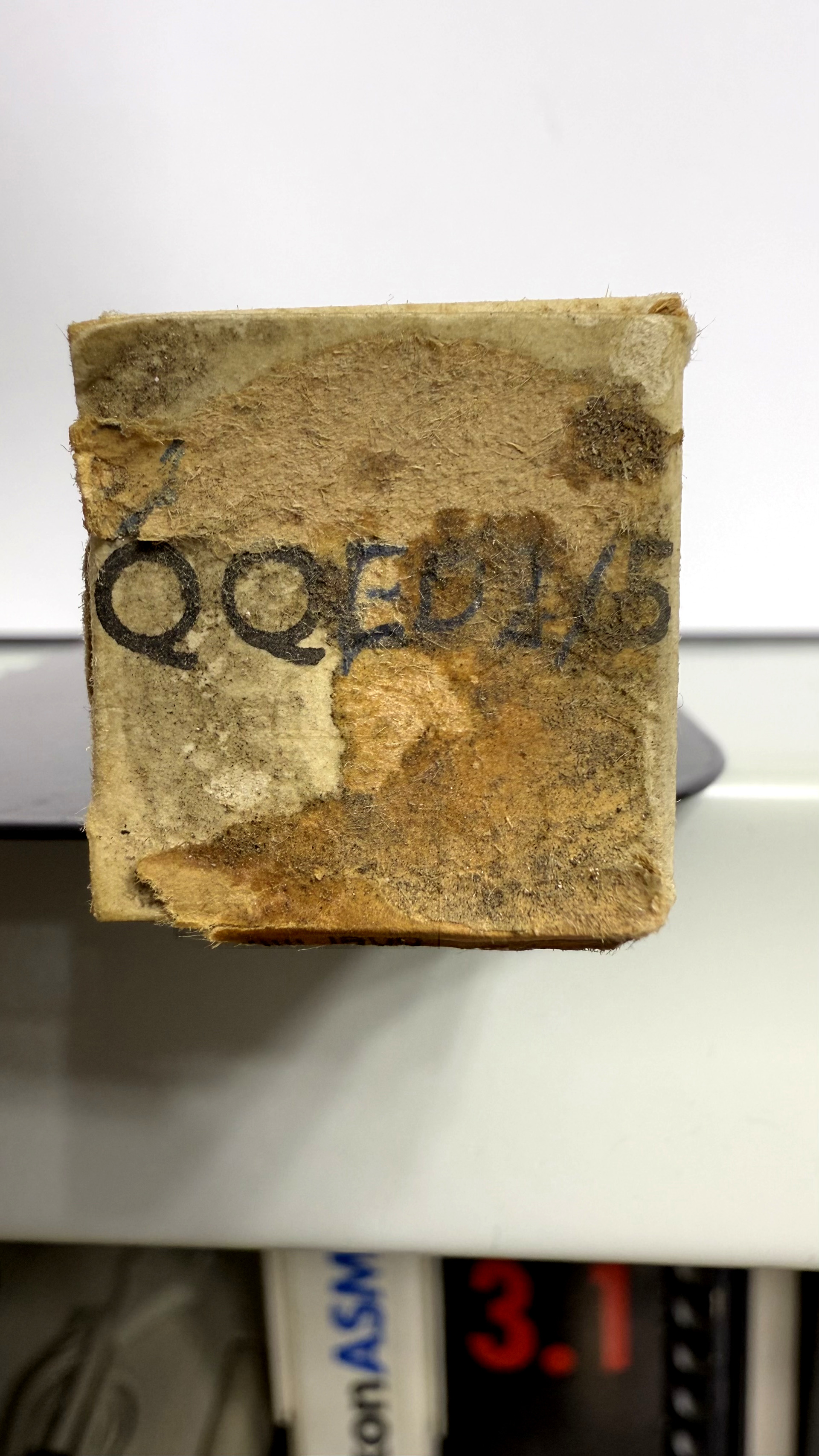

Röhre QQE02-5 #7963 Verpackung Bild 2

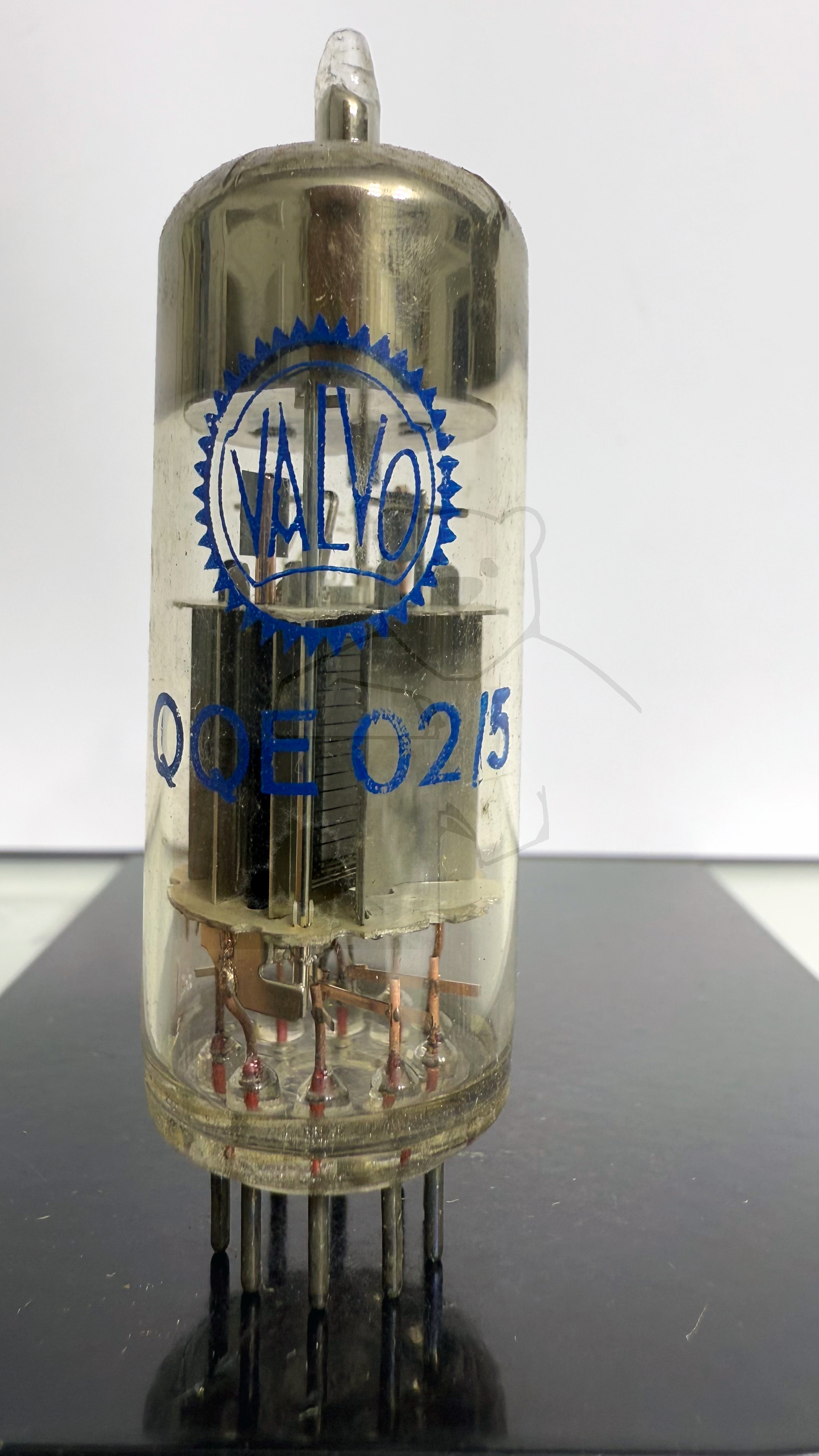

Röhre QQE02-5 #7964 Bild 1

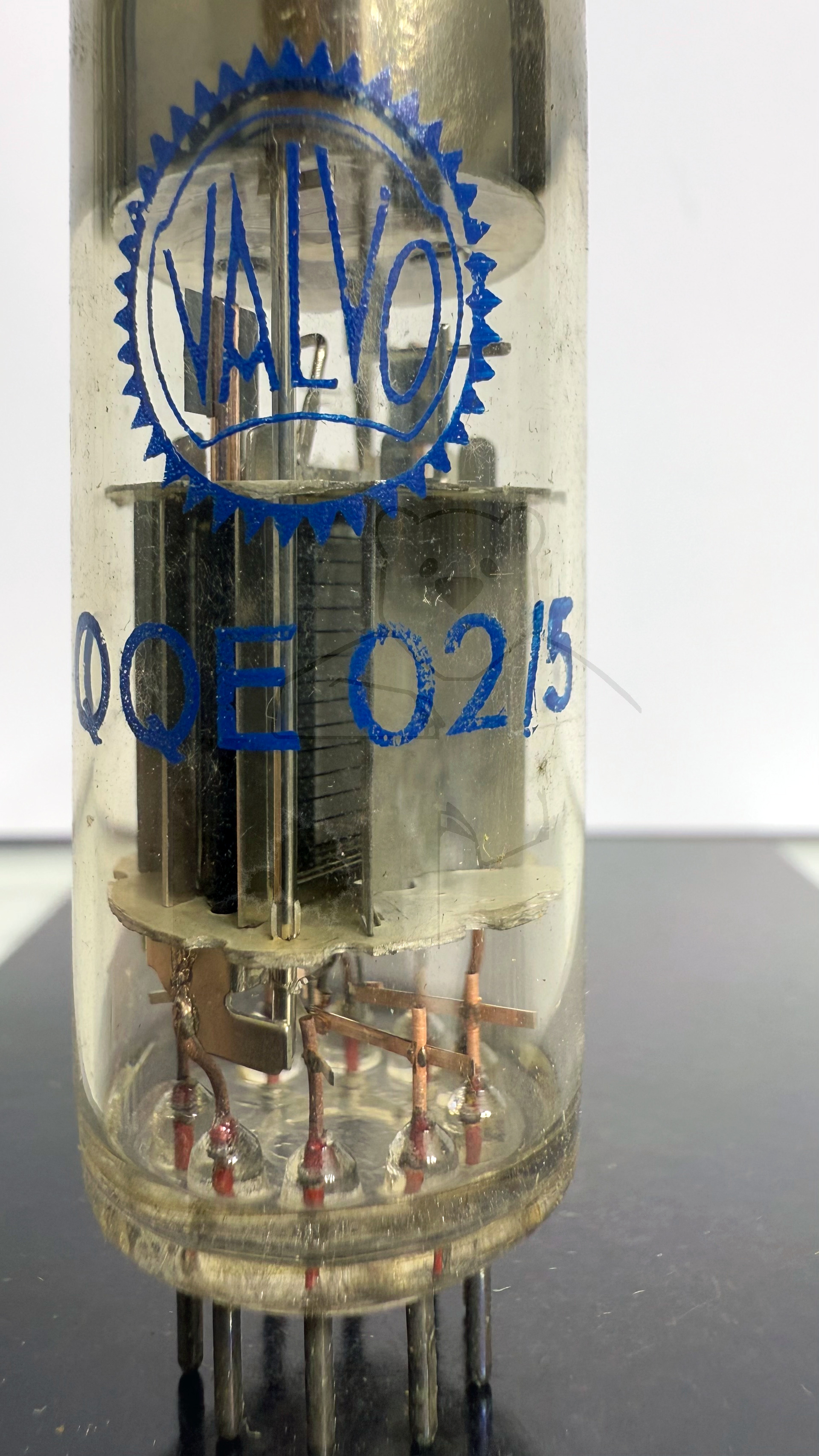

Röhre QQE02-5 #7964 Bild 2

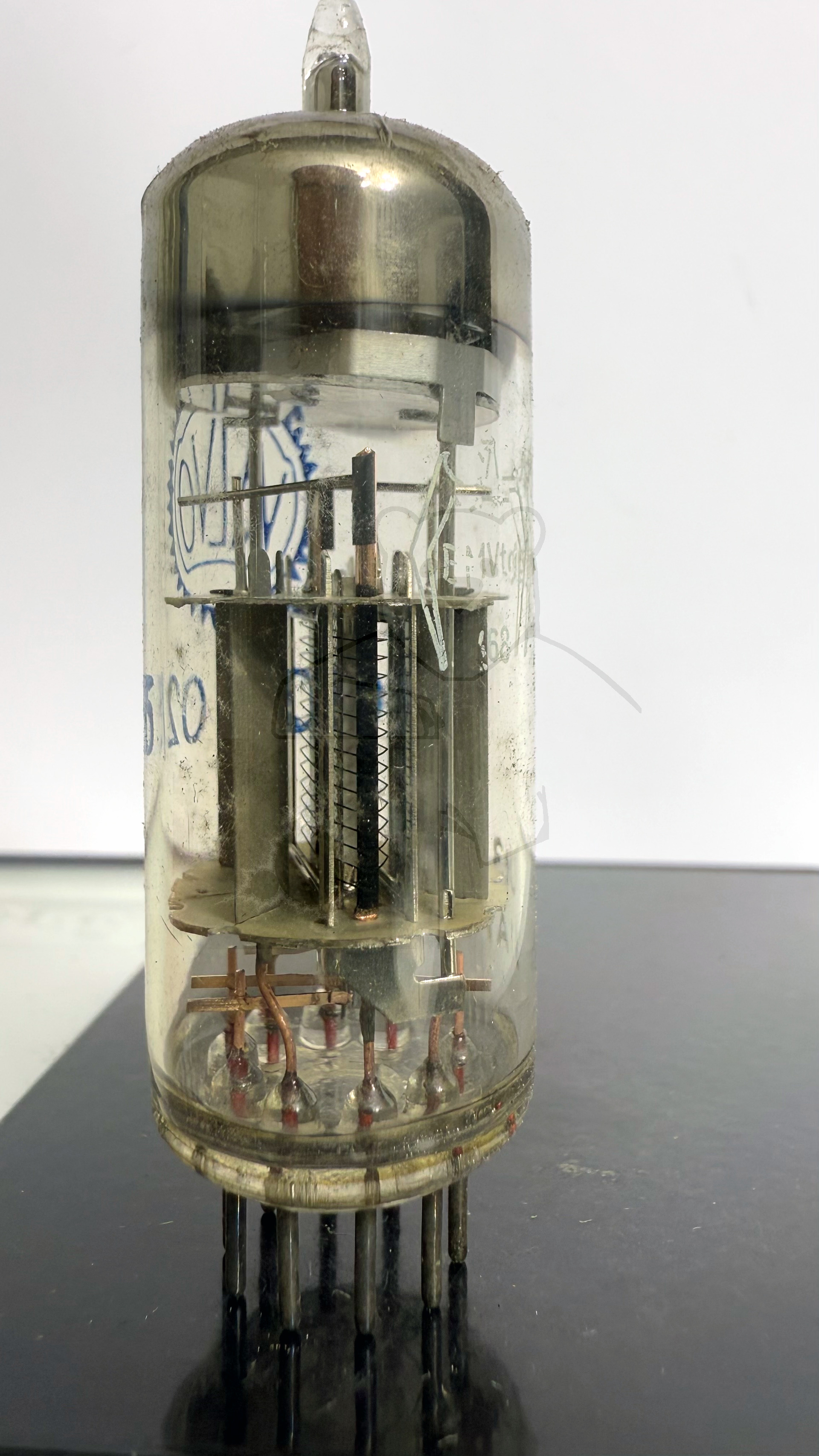

Röhre QQE02-5 #7964 Bild 3

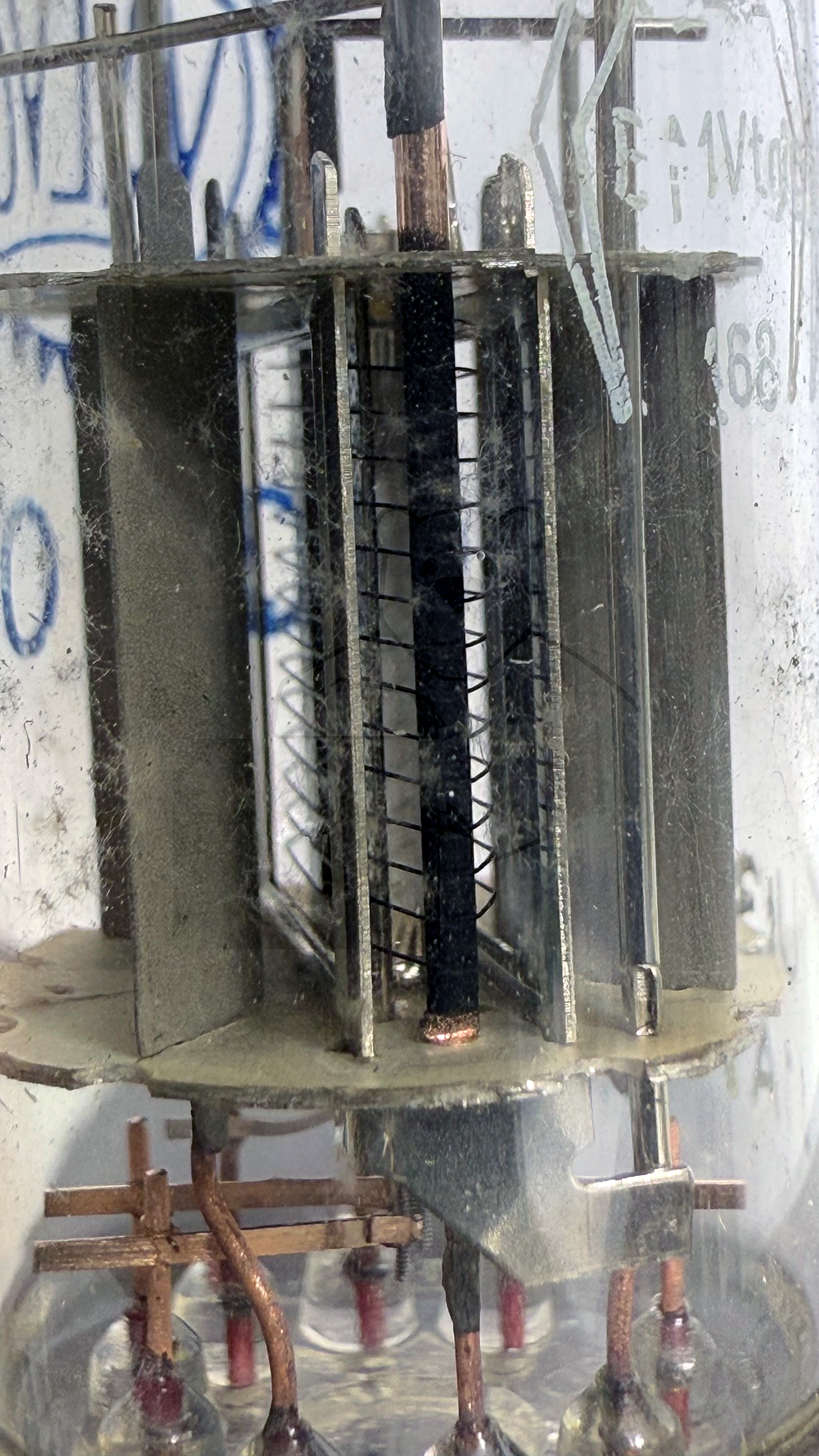

Röhre QQE02-5 #7964 Bild 4

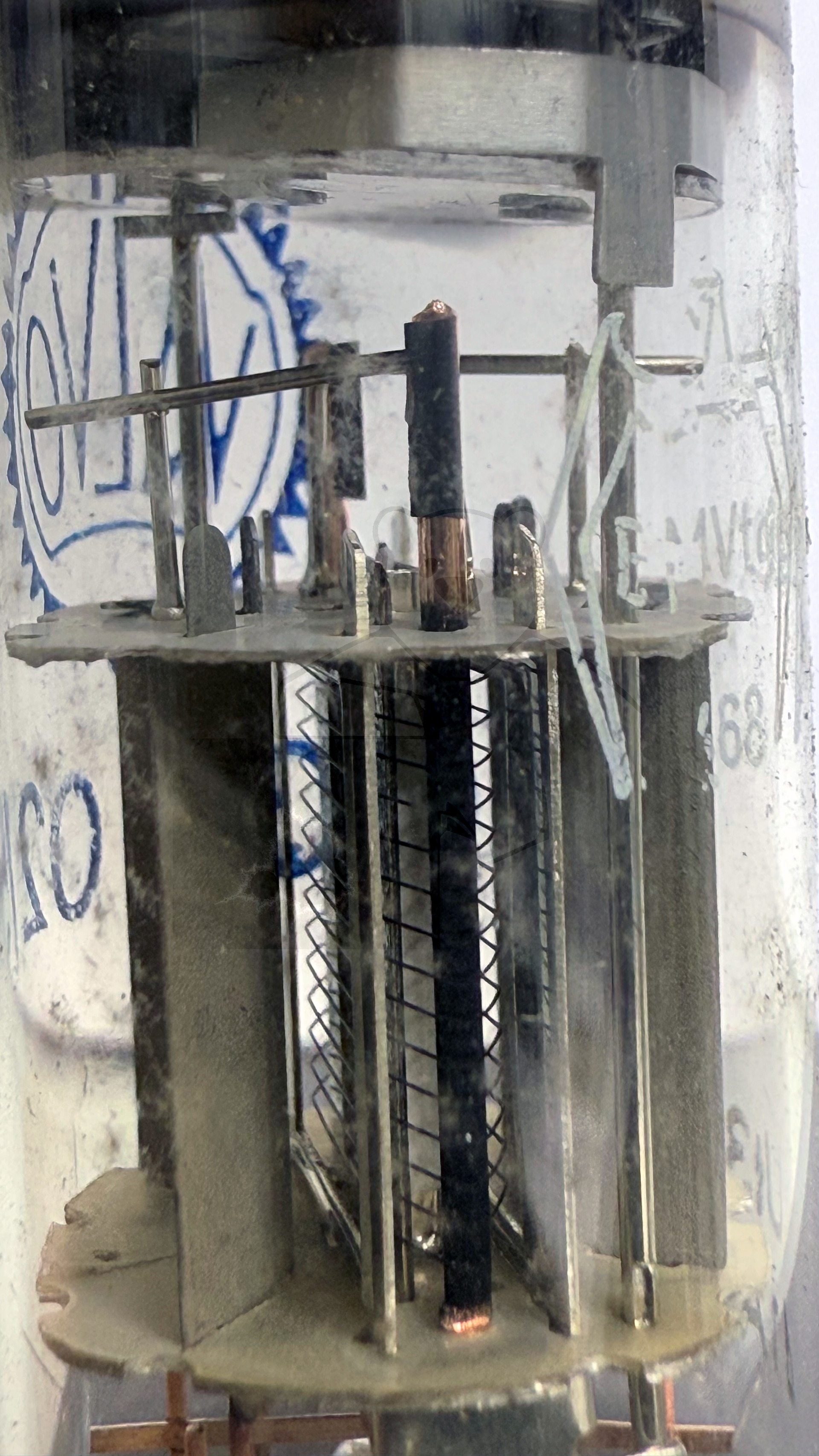

Röhre QQE02-5 #7964 Bild 5

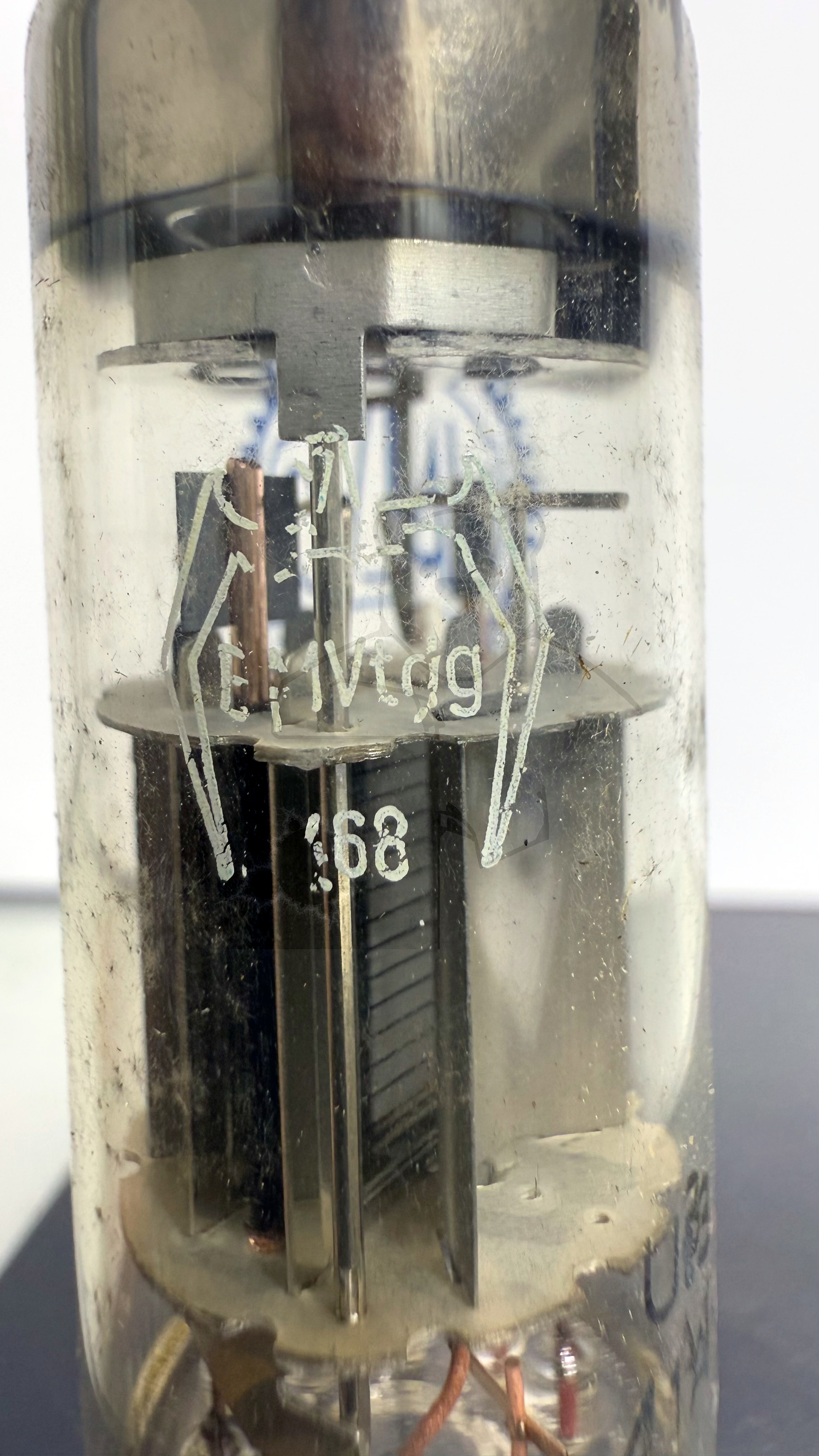

Röhre QQE02-5 #7964 Bild 6

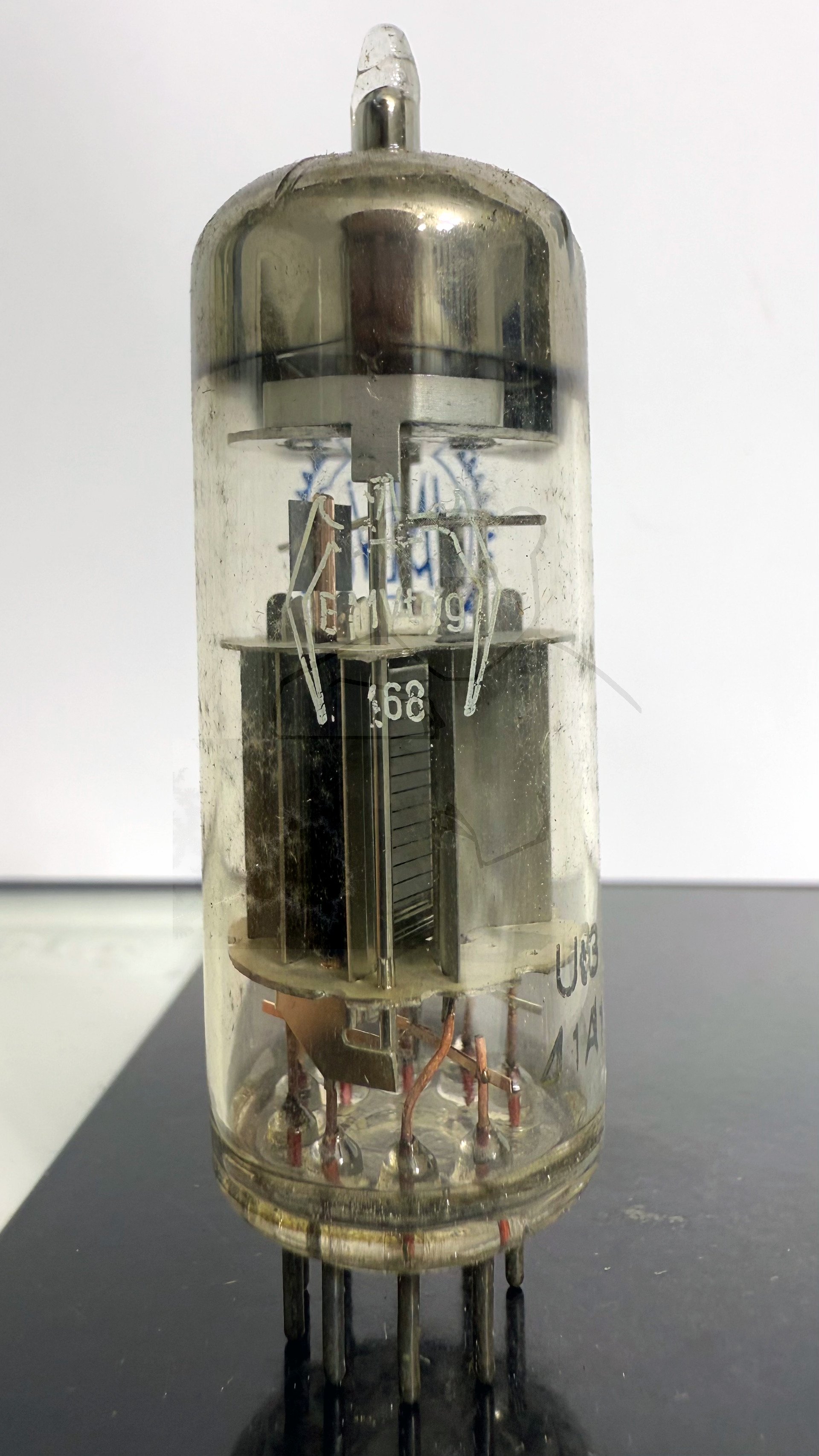

Röhre QQE02-5 #7964 Bild 7

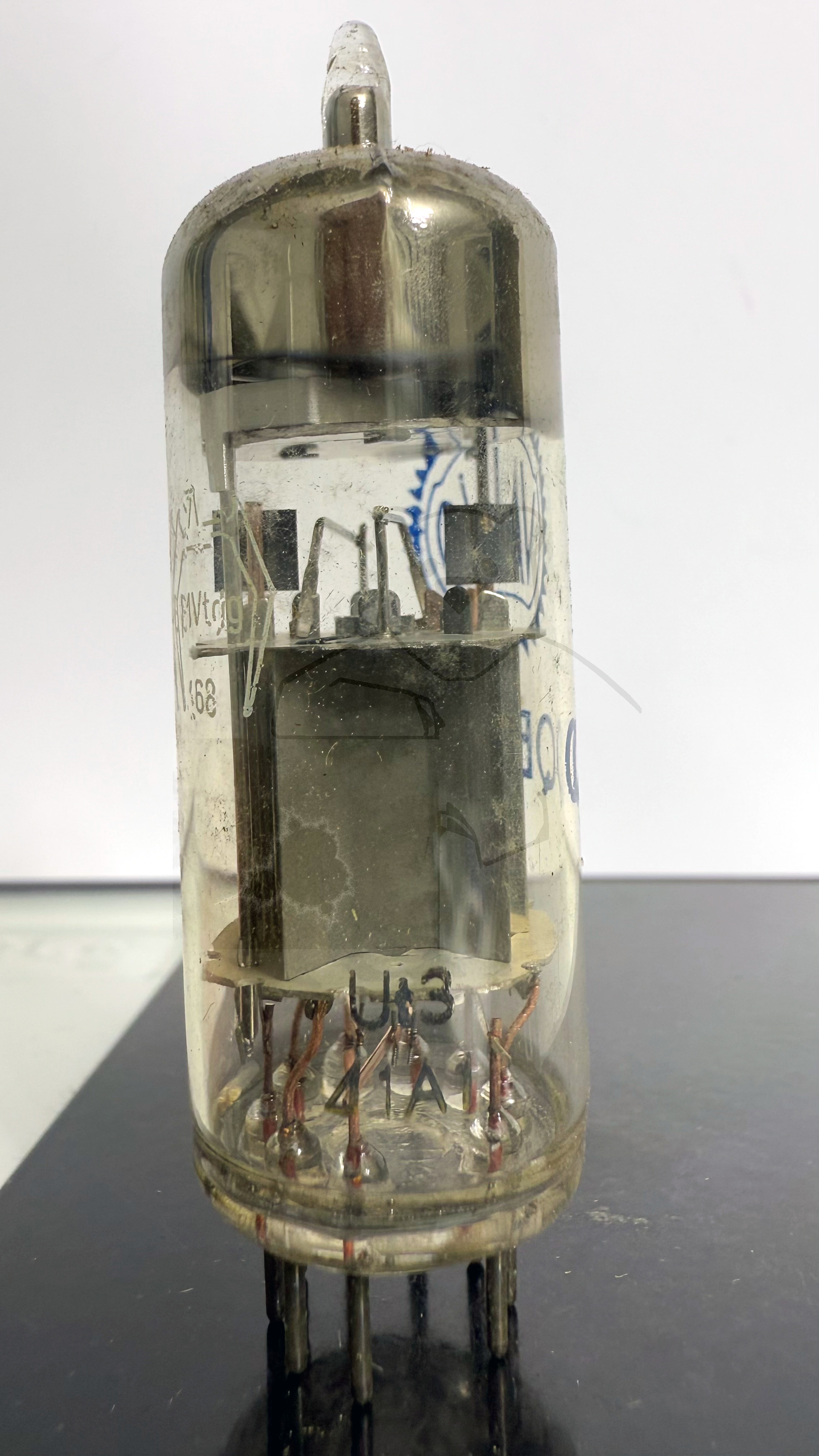

Röhre QQE02-5 #7964 Bild 8

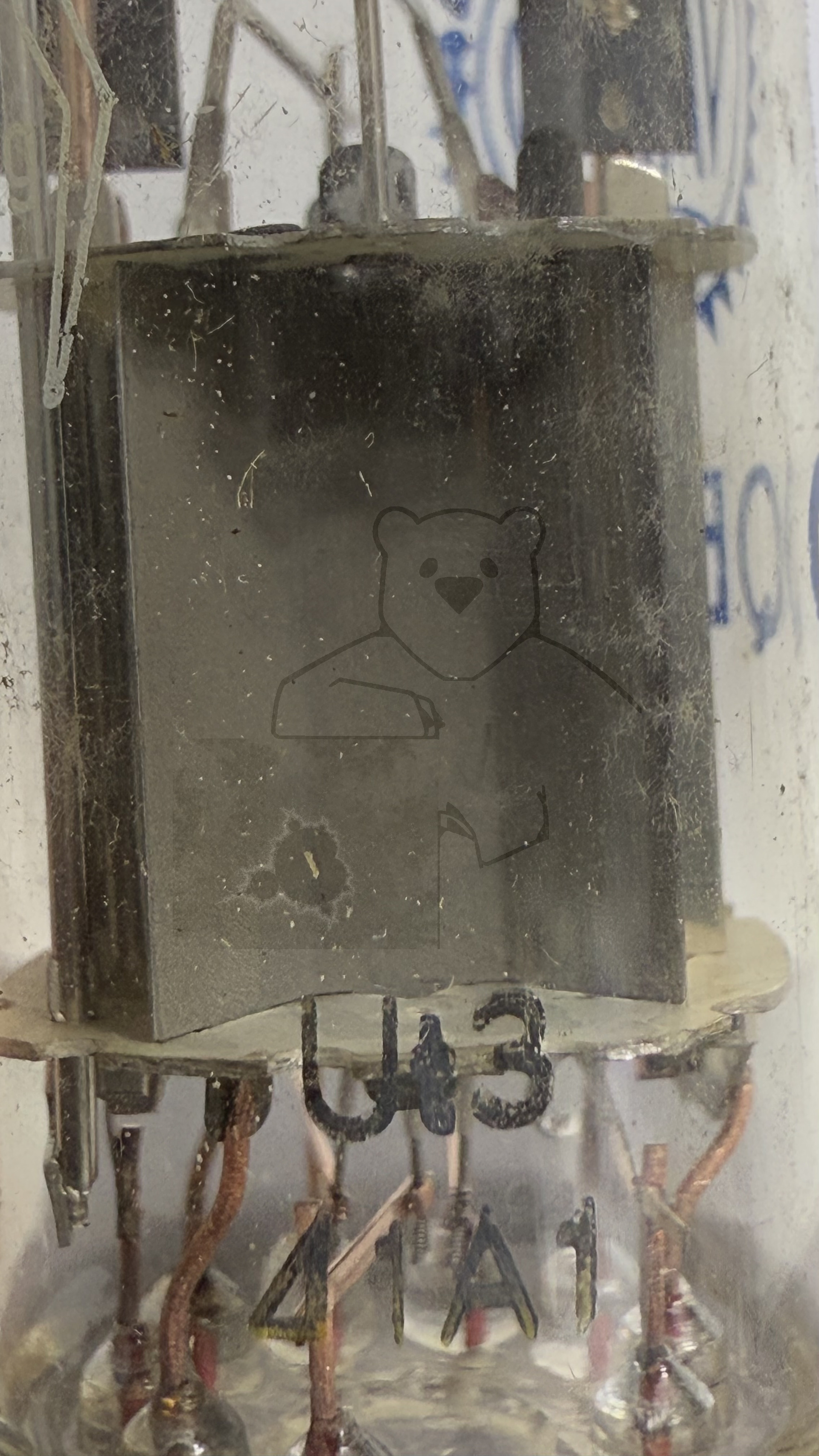

Röhre QQE02-5 #7964 Bild 9

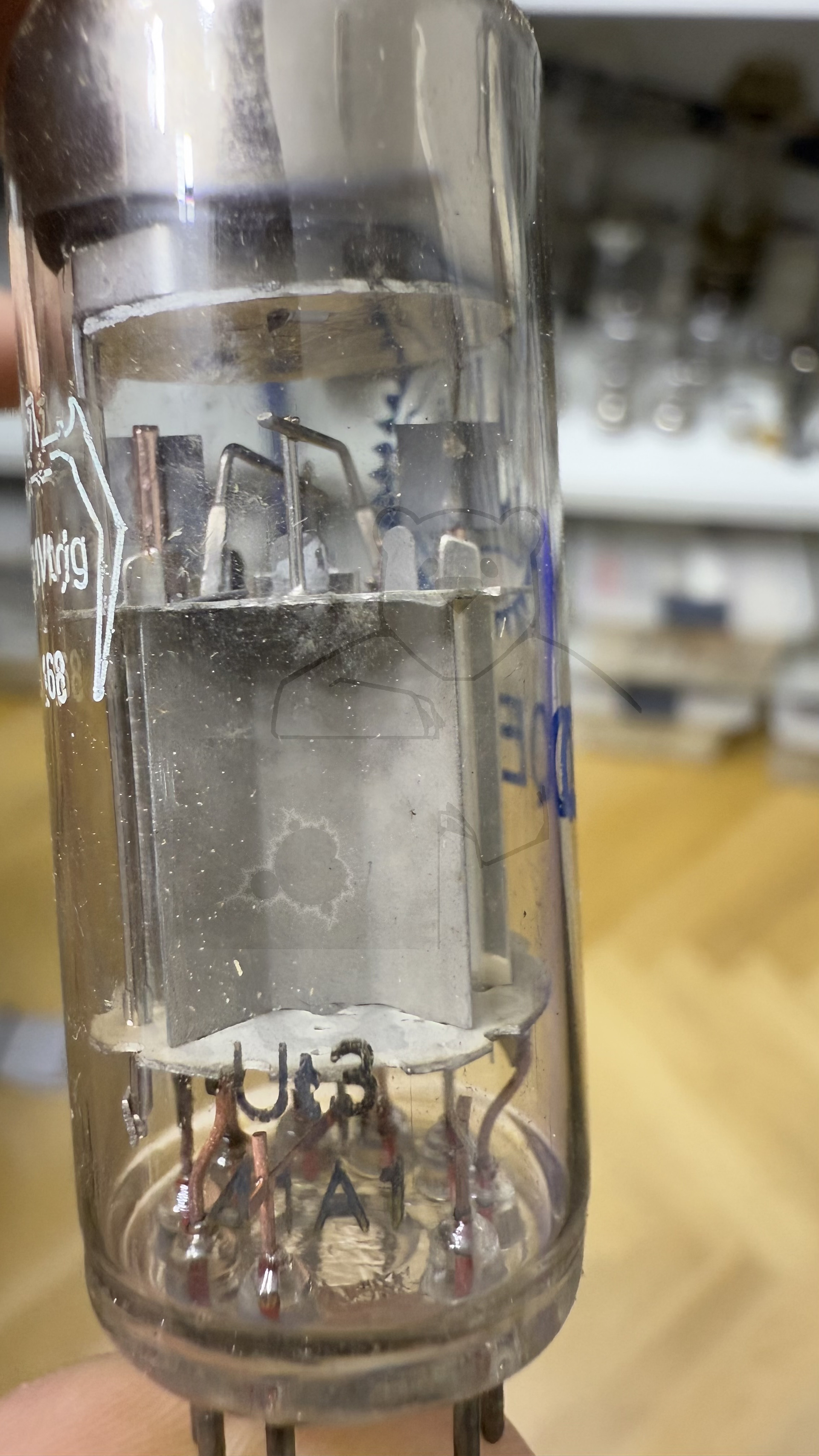

Röhre QQE02-5 #7964 Bild 10

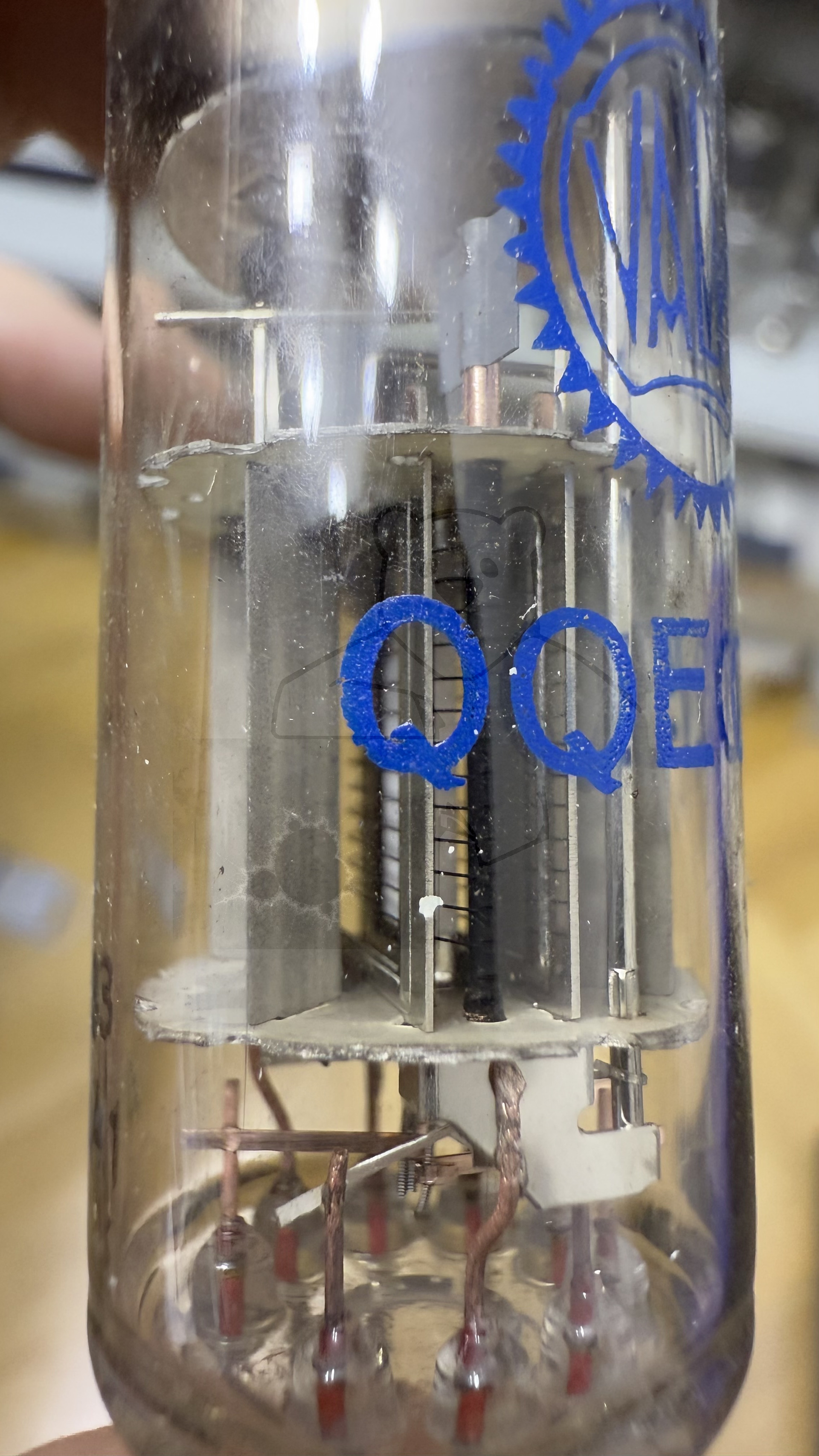

Röhre QQE02-5 #7964 Bild 11

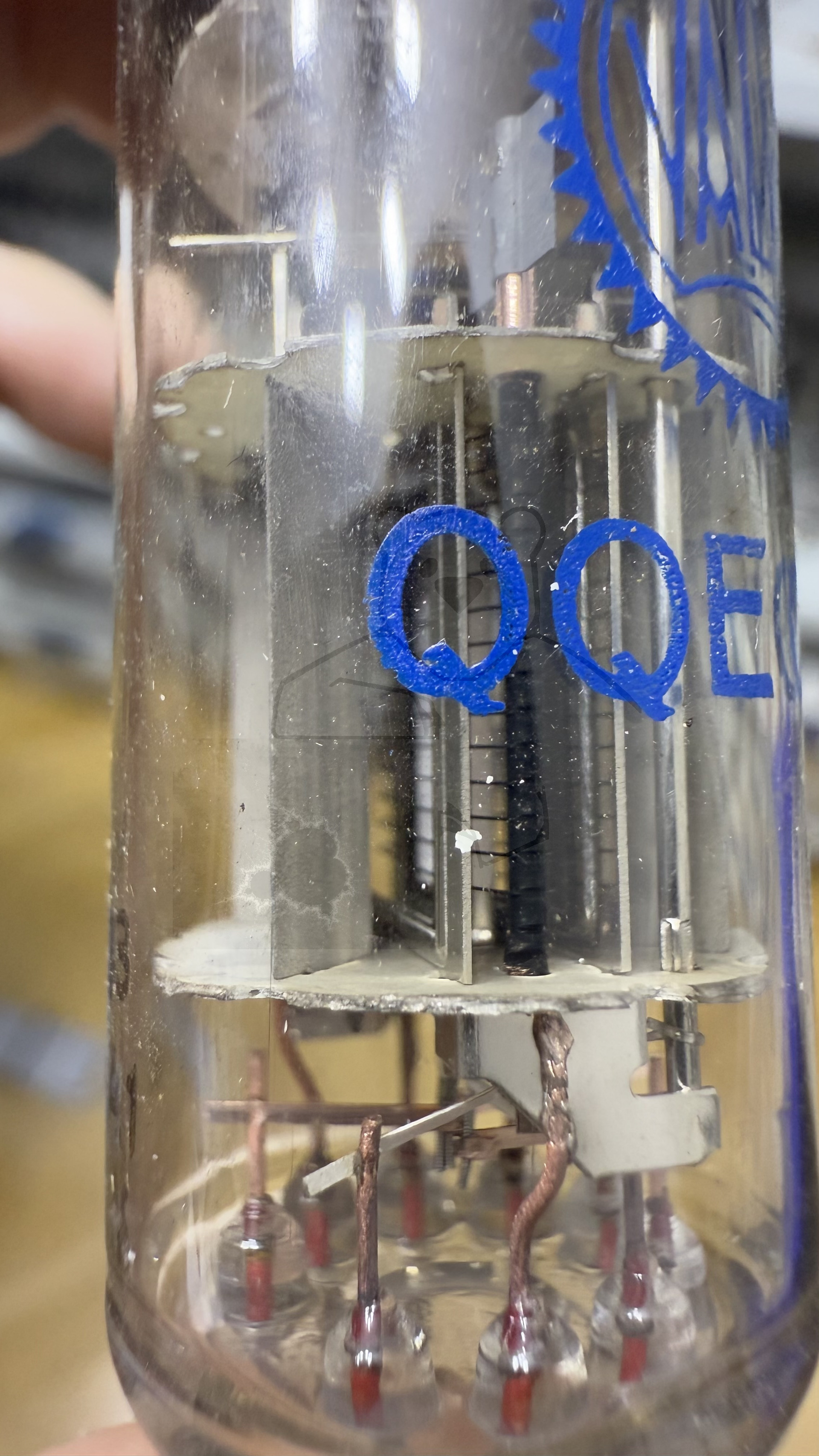

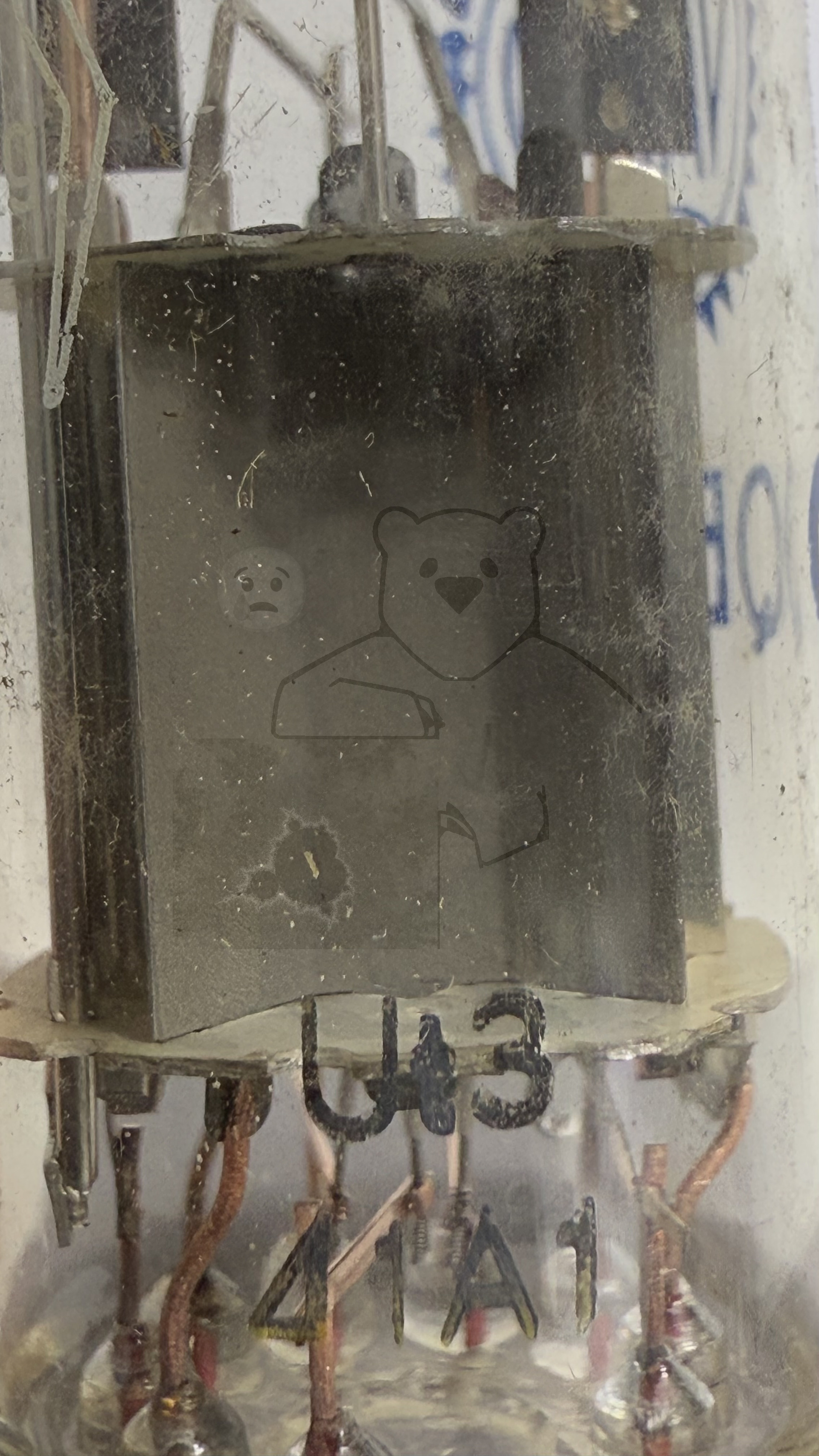

Röhre QQE02-5 #7964 Bild 12

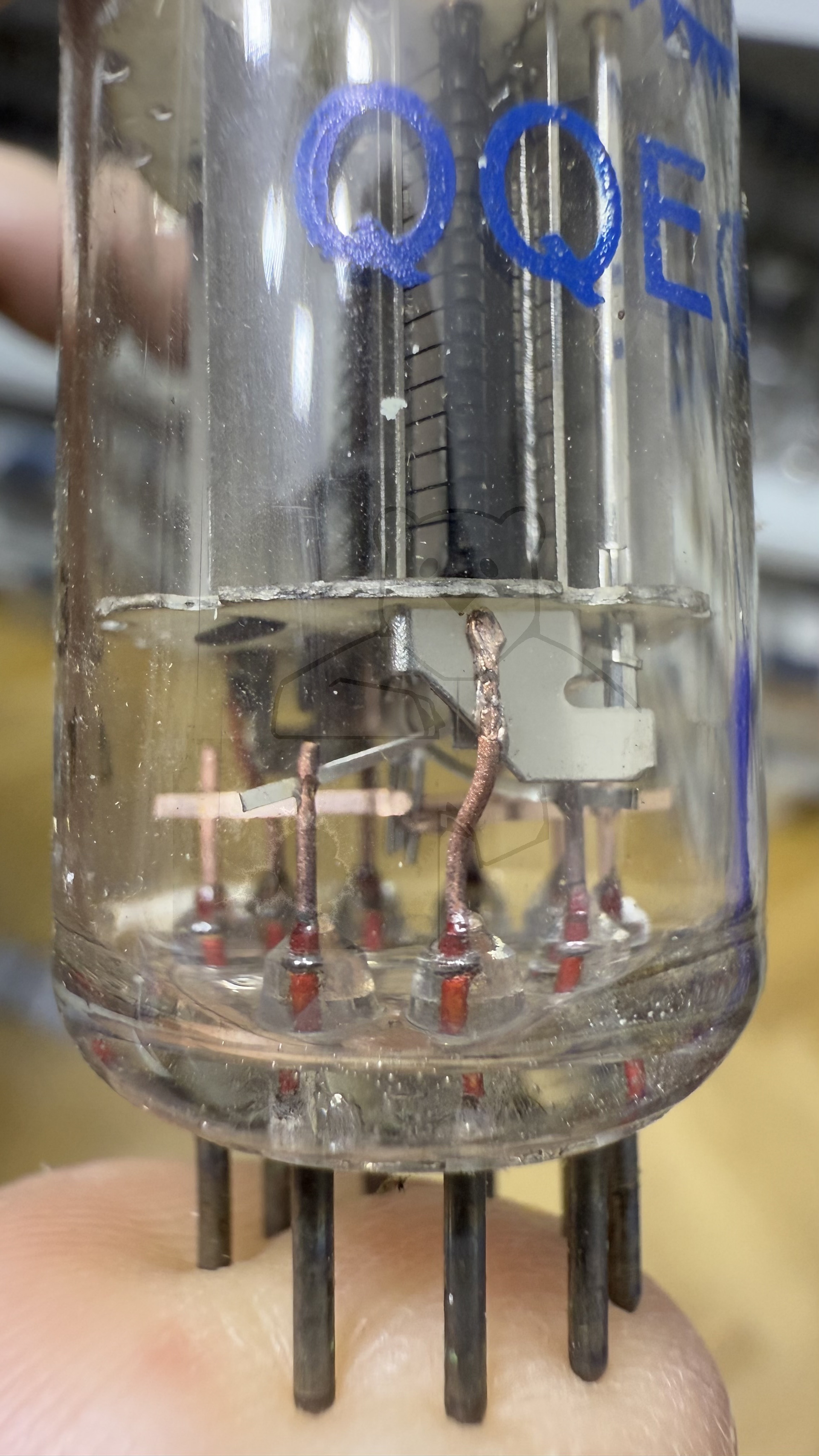

Röhre QQE02-5 #7964 Bild 13

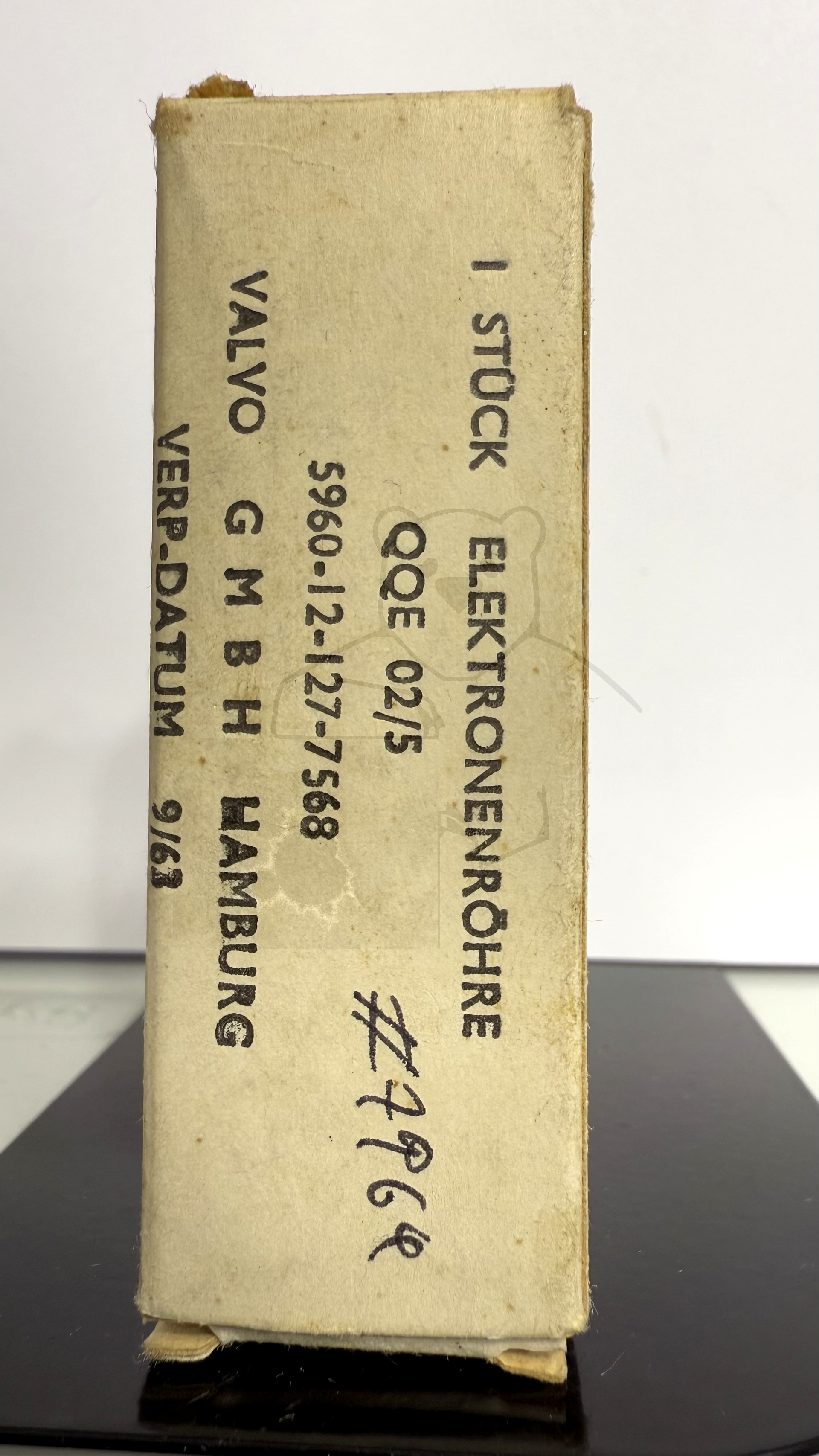

Röhre QQE02-5 #7964 Verpackung Bild 1
Röhre QQE02-5 #7964 Verpackung Bild 2

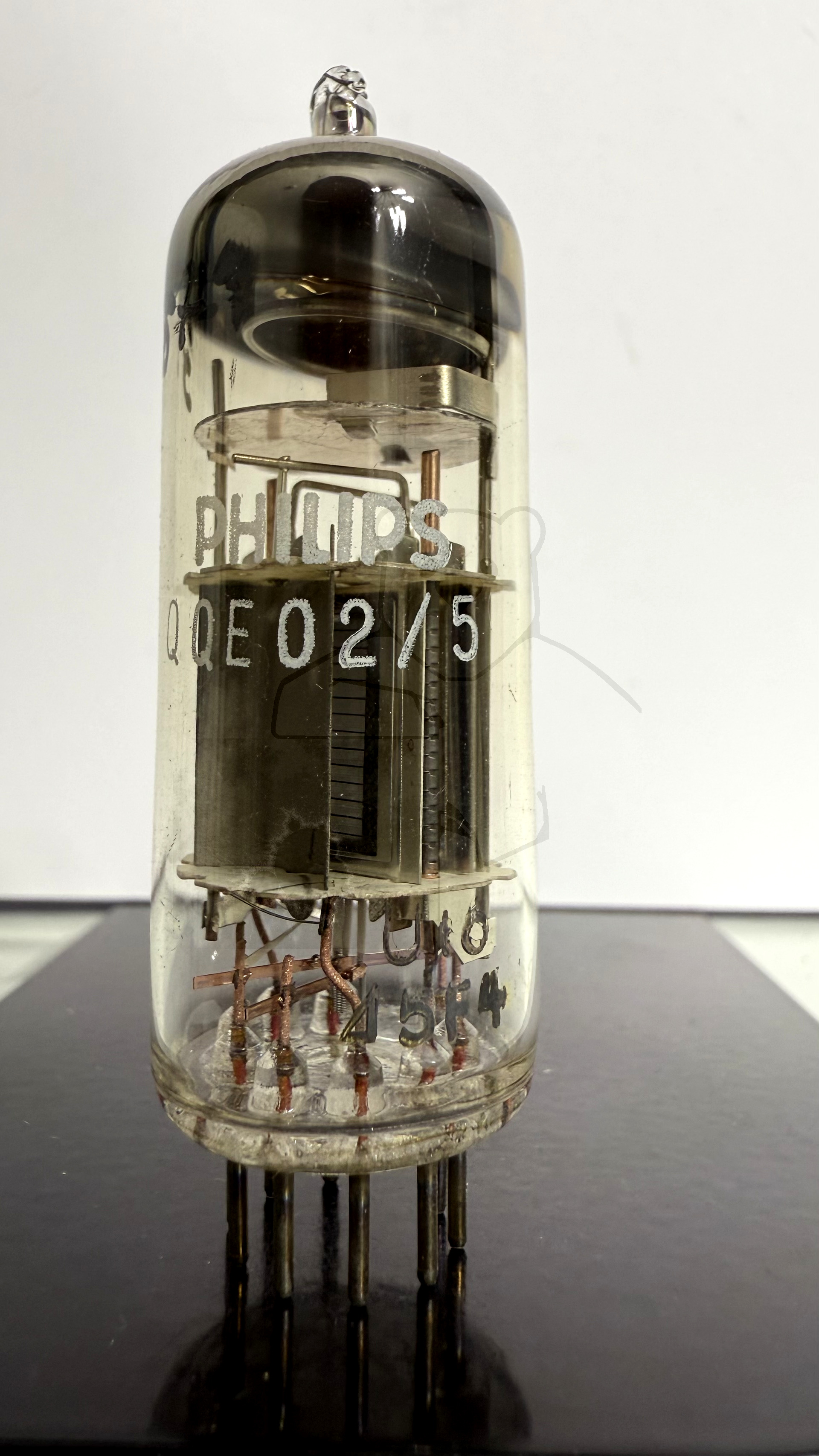

Röhre QQE02-5 #3579 Bild 1

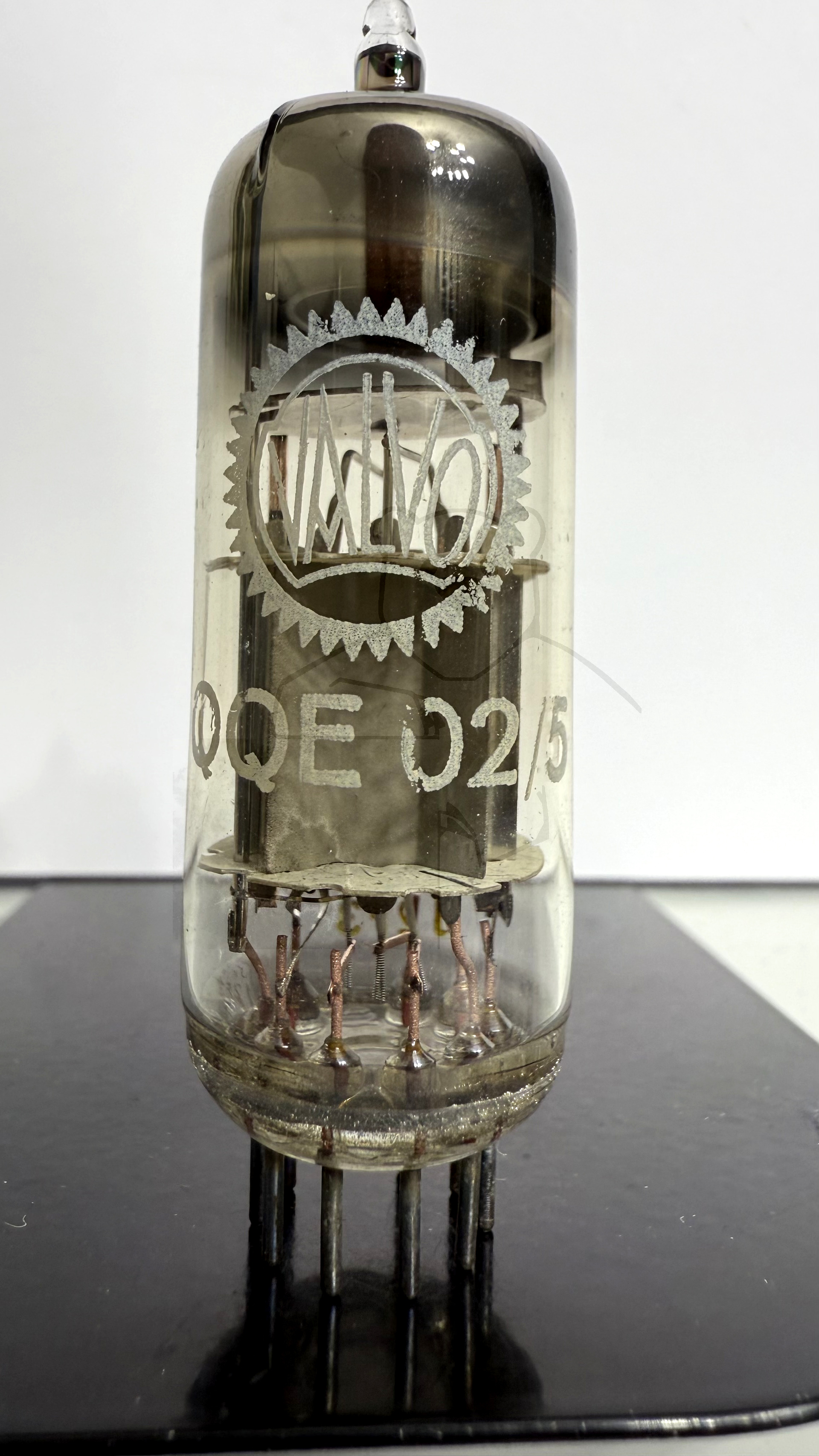

Röhre QQE02-5 #4990 Bild 1

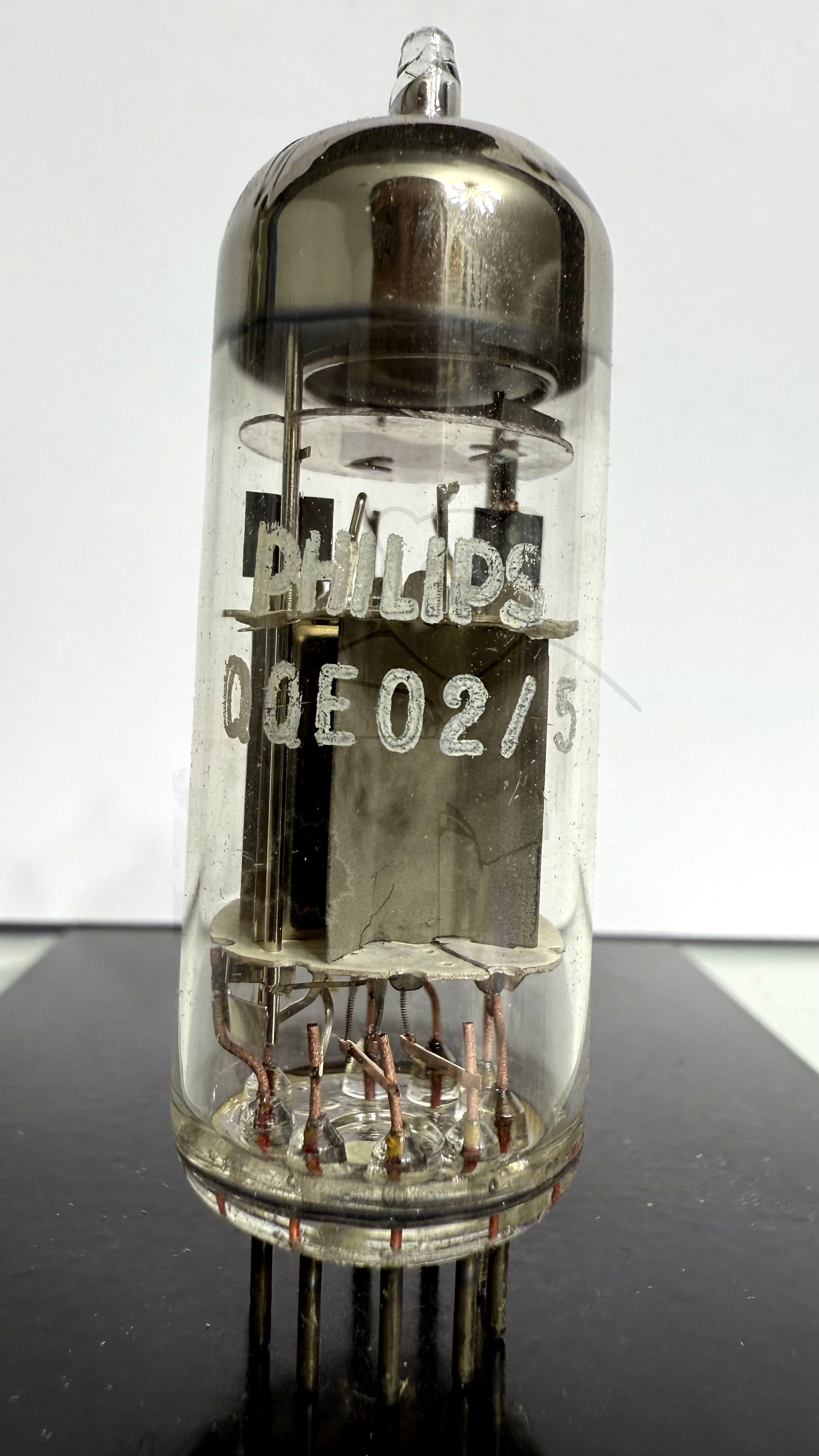

Röhre QQE02-5 #6960 Bild 1

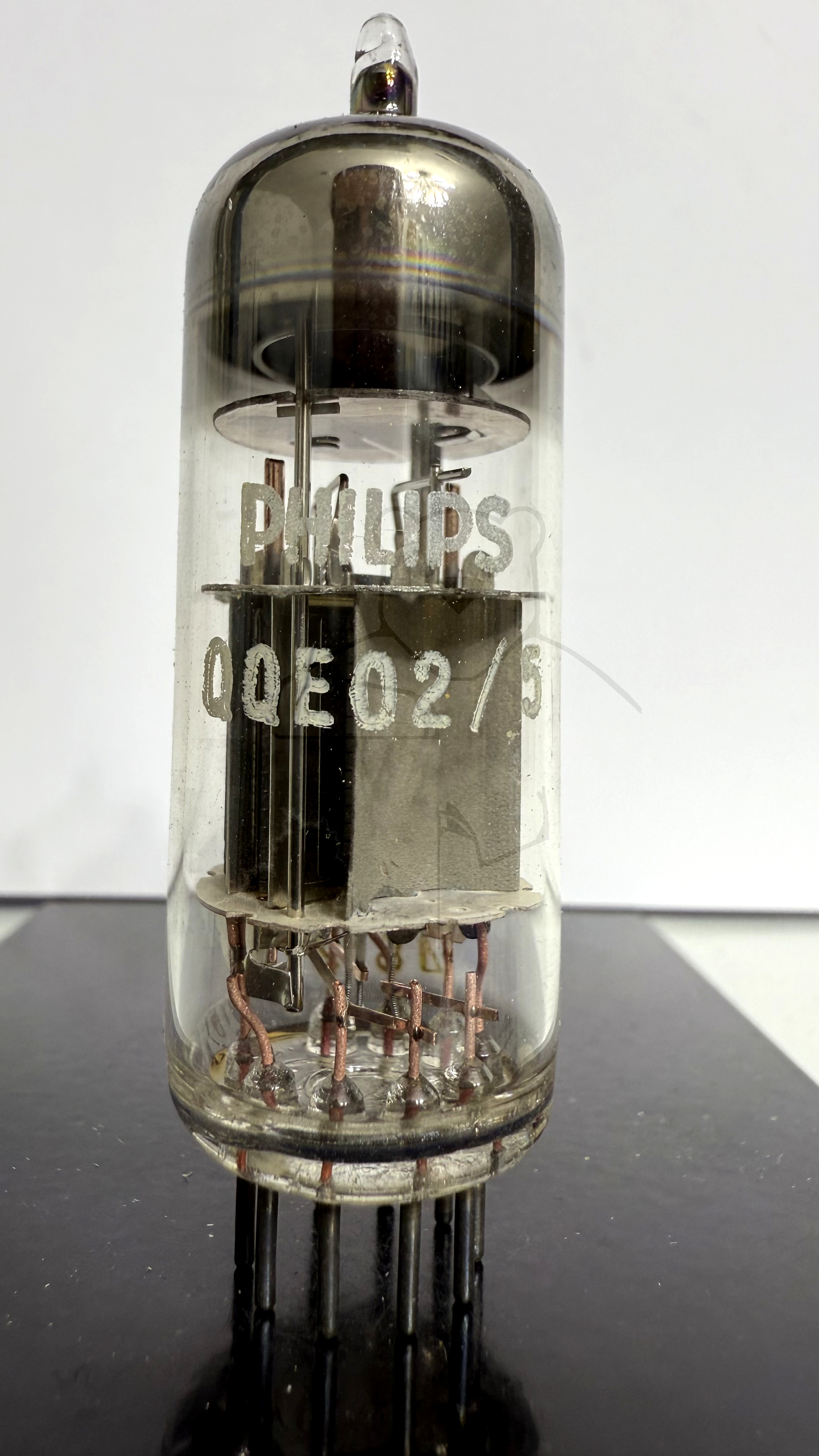

Röhre QQE02-5 #6962 Bild 1

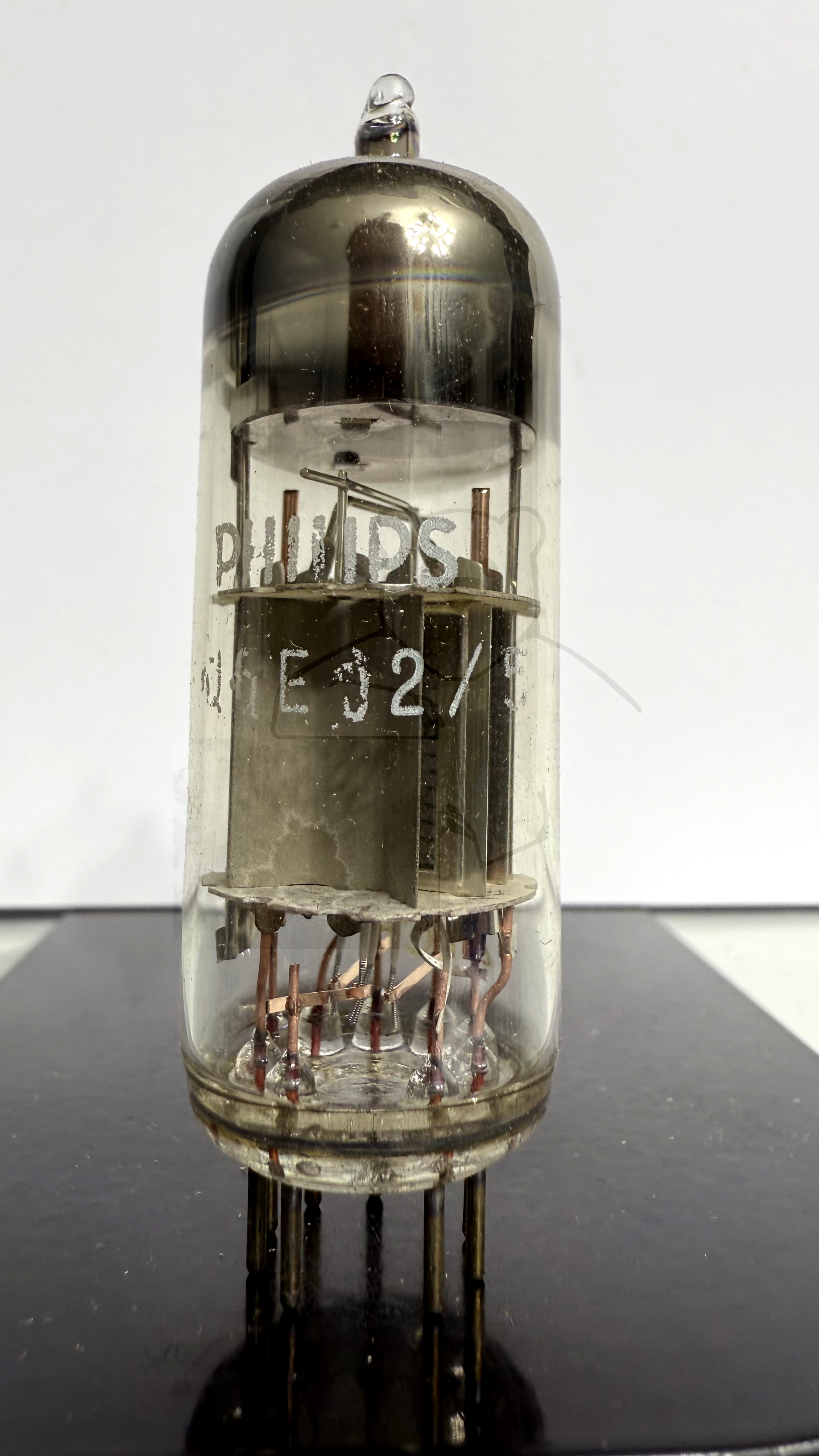

Röhre QQE02-5 #6964 Bild 1
🔎 Alle Röhren vom Typ QQE02/5 in der Sammlung
- → QQE02/5 Inventar: 03578 Hersteller: → Philips
- → QQE02/5 Inventar: 03579 Hersteller: → Philips
- → QQE02/5 Inventar: 04990 Hersteller: → Valvo
- → QQE02/5 Inventar: 06960 Hersteller: → Philips
- → QQE02/5 Inventar: 06961 Hersteller: → Philips
- → QQE02/5 Inventar: 06962 Hersteller: → Philips
- → QQE02/5 Inventar: 06963 Hersteller: → Philips
- → QQE02/5 Inventar: 06964 Hersteller: → Philips
- → QQE02/5 Inventar: 06965 Hersteller: → Philips
- → QQE02/5 Inventar: 06966 Hersteller: → Philips
- → QQE02/5 Inventar: 06967 Hersteller: → Philips
- → QQE02/5 Inventar: 06968 Hersteller: → Philips
- → QQE02/5 Inventar: 06969 Hersteller: → Philips
- → QQE02/5 Inventar: 06970 Hersteller: → Philips
- → QQE02/5 Inventar: 06971 Hersteller: → Philips
- → QQE02/5 Inventar: 06972 Hersteller: → Philips
- → QQE02/5 Inventar: 06973 Hersteller: → Philips
- → QQE02/5 Inventar: 06974 Hersteller: → Philips
- → QQE02/5 Inventar: 06979 Hersteller: → Philips
- → QQE02/5 Inventar: 06980 Hersteller: → Philips
- → QQE02/5 Inventar: 06981 Hersteller: → Philips
- → QQE02/5 Inventar: 07963 Hersteller: → Valvo (Blaue Reihe)
- → QQE02/5 Inventar: 07964 Hersteller: → Valvo (Blaue Reihe)
