Daten und Bilder der Röhre: 12BY7A

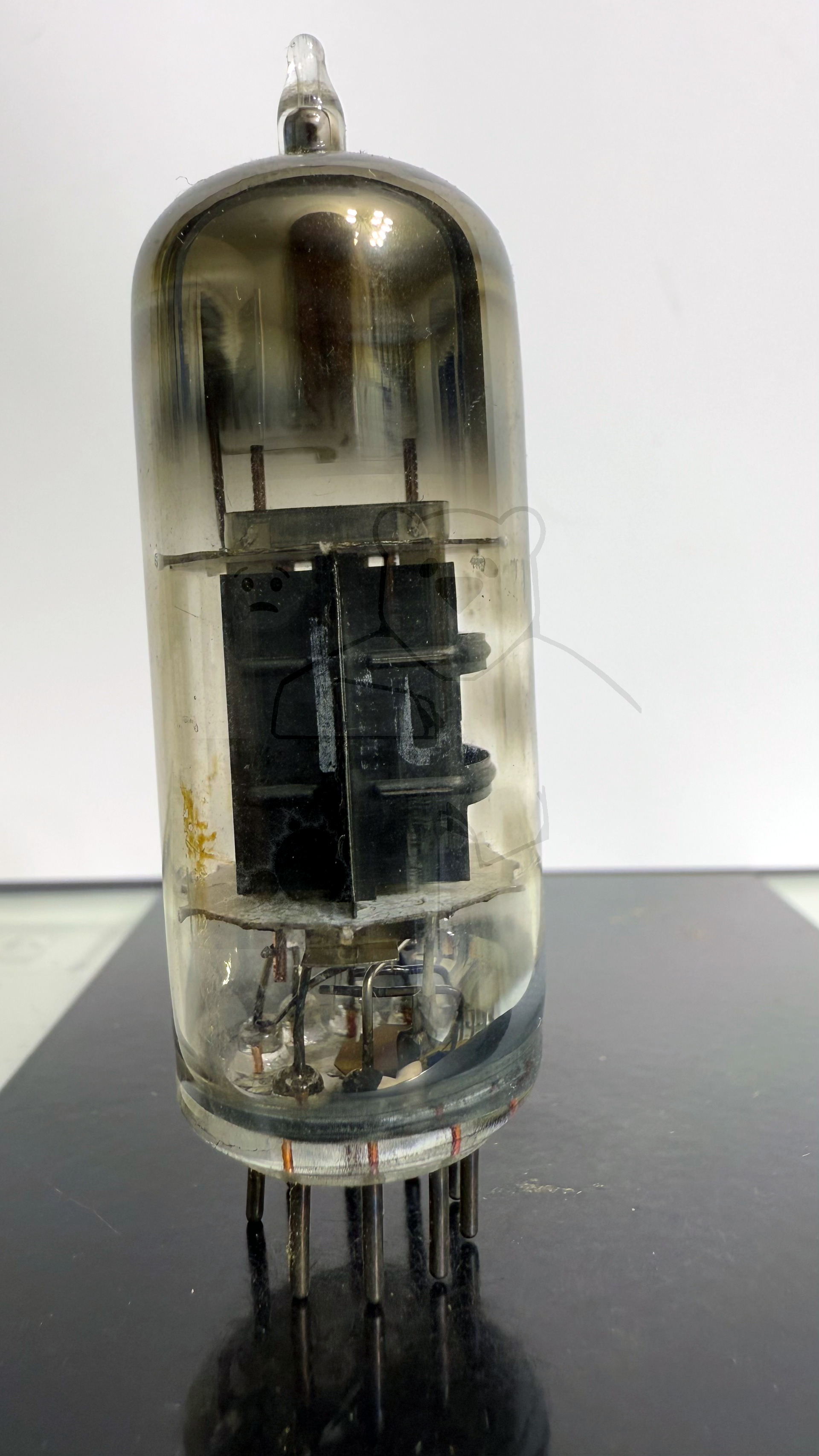

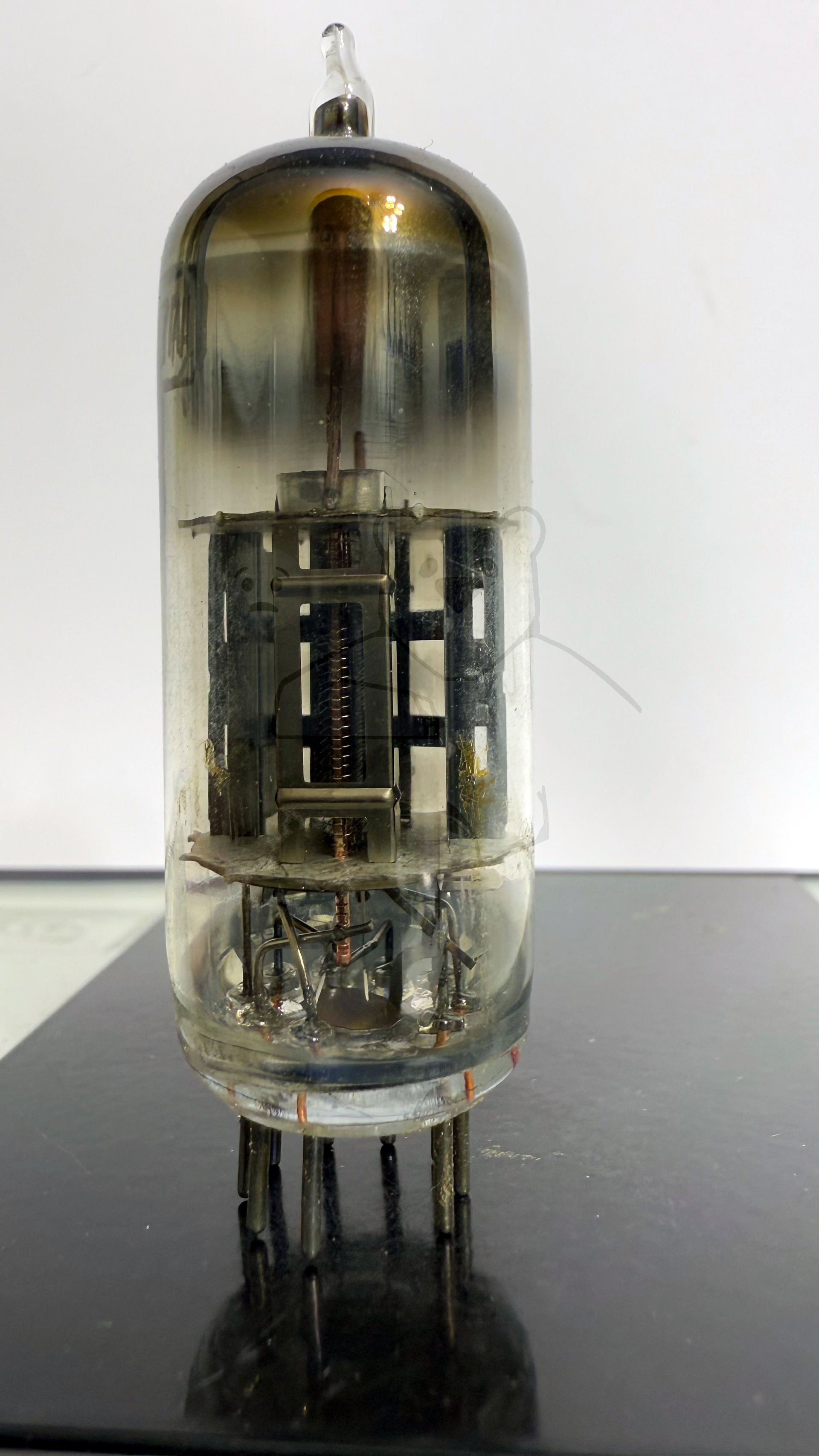

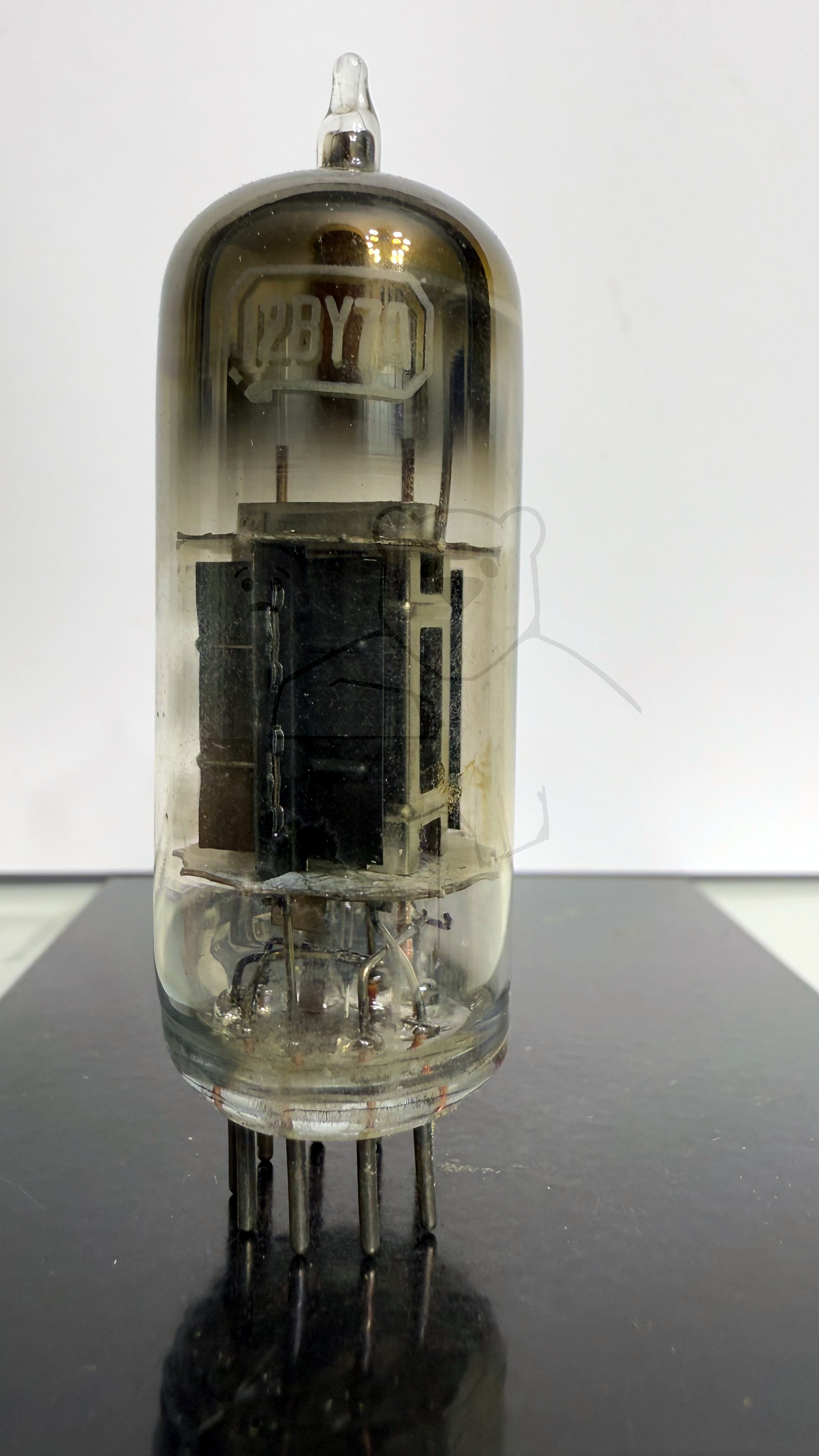

🔎 Beschreibung der Röhre: 12BY7A Inventarnummer: 07946

Name	→ 12BY7A
Vergleichsname	12DQ7 EL180
Hersteller	→ General Electric
Heizspannung (Volt)	12,6 oder 6,3
Heizstrom (Ampère)	0,3 oder 0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Falsche Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S131

🔎 Beschreibung der Systeme für die Röhre: 12BY7A

	System 1
Kathode	1
Gitter 1	2
Gitter 2	8
Gitter 3	3, 9
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5 - Mittelanzapfung auf Stift 6
Abschirmung	3, 9
Funktion	→ Bildsignal, Verstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 12BY7A

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 12BY7A
Datenblatt 12BY7A General Electric.pdf (439 kB)
Datenblatt 12BY7A RCA [www.tubedata.info].pdf (167 kB)
Datenblatt 12BY7A Tung-Sol [www.tubedata.info].pdf (279 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
