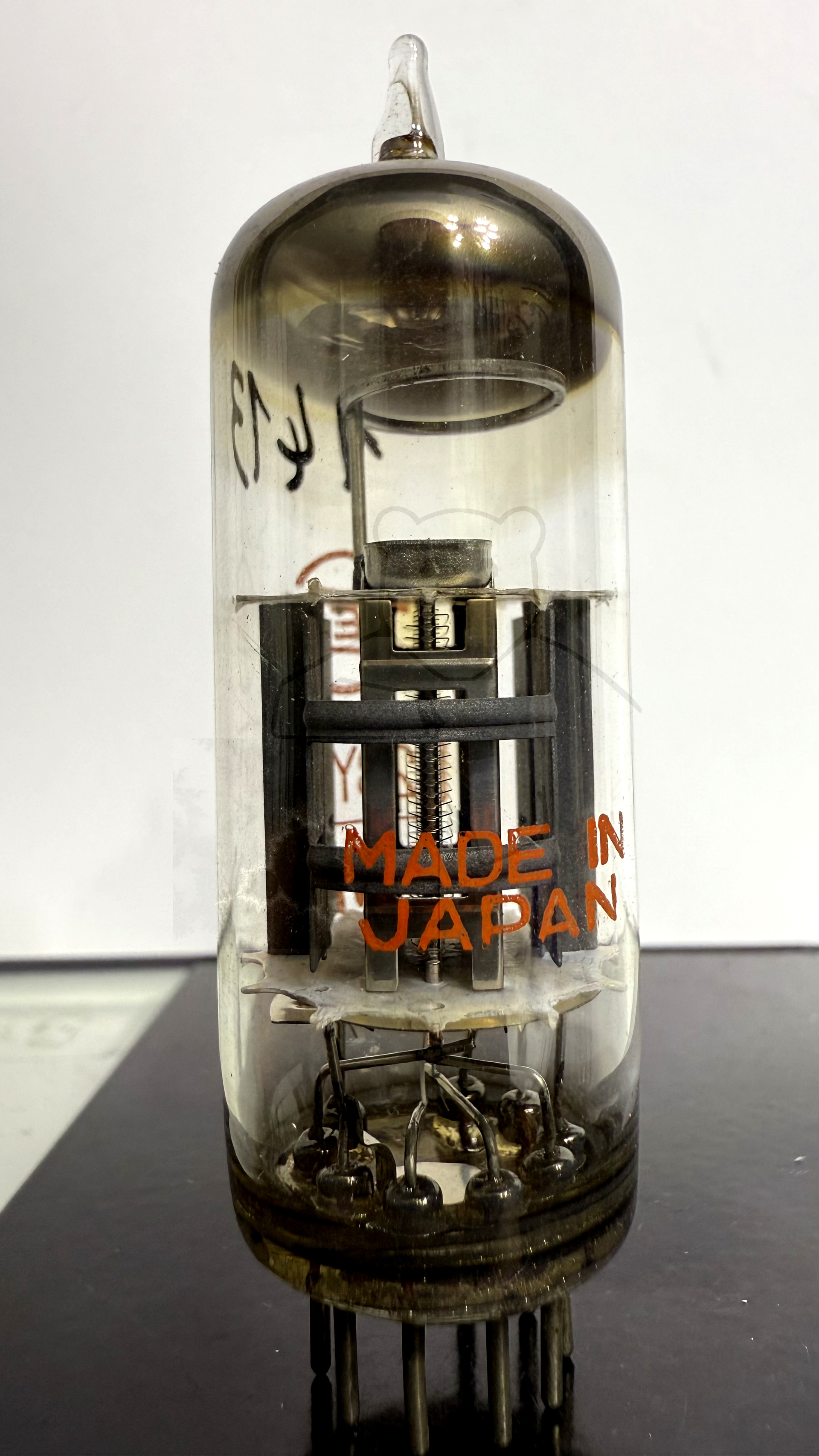

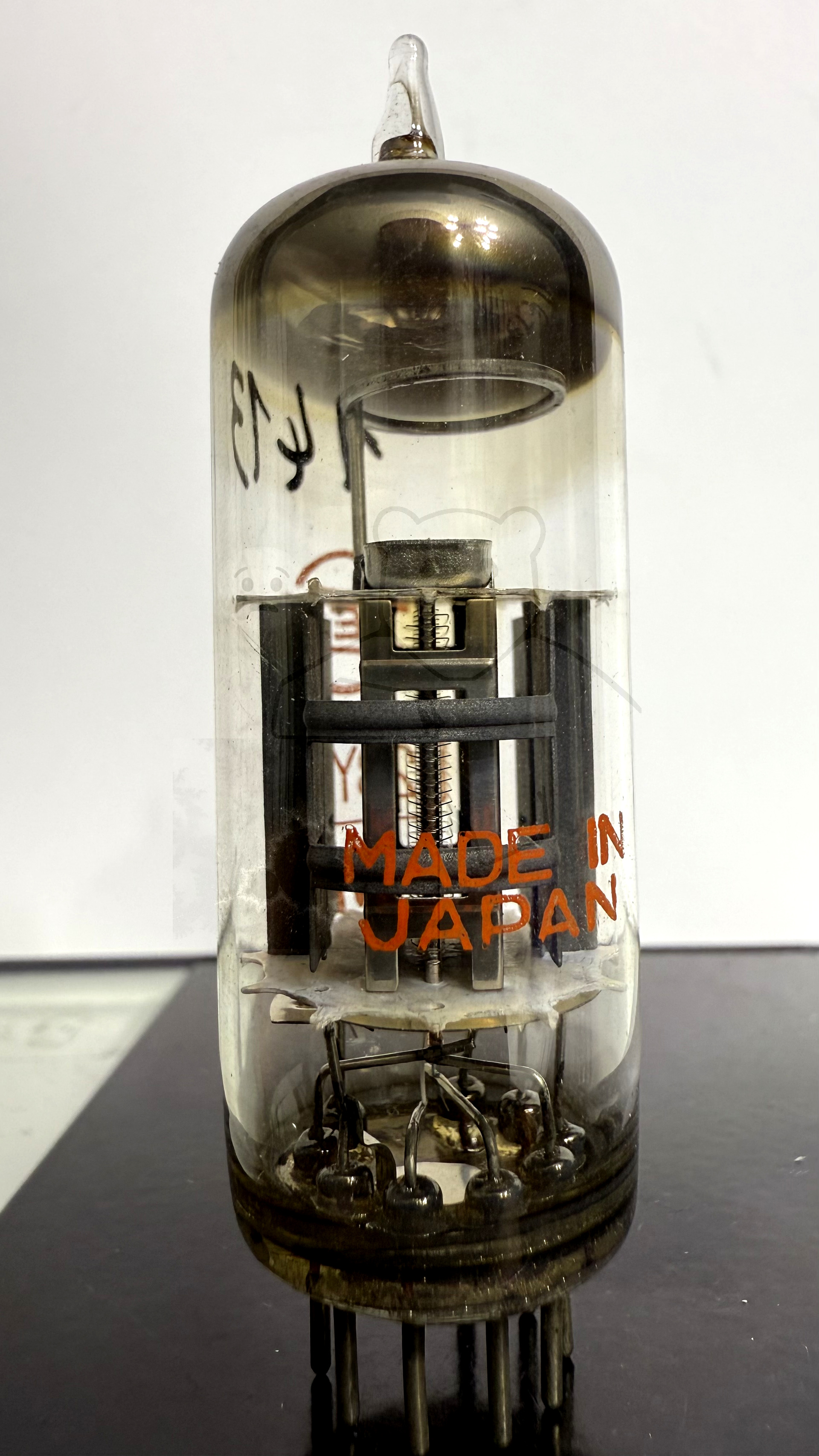

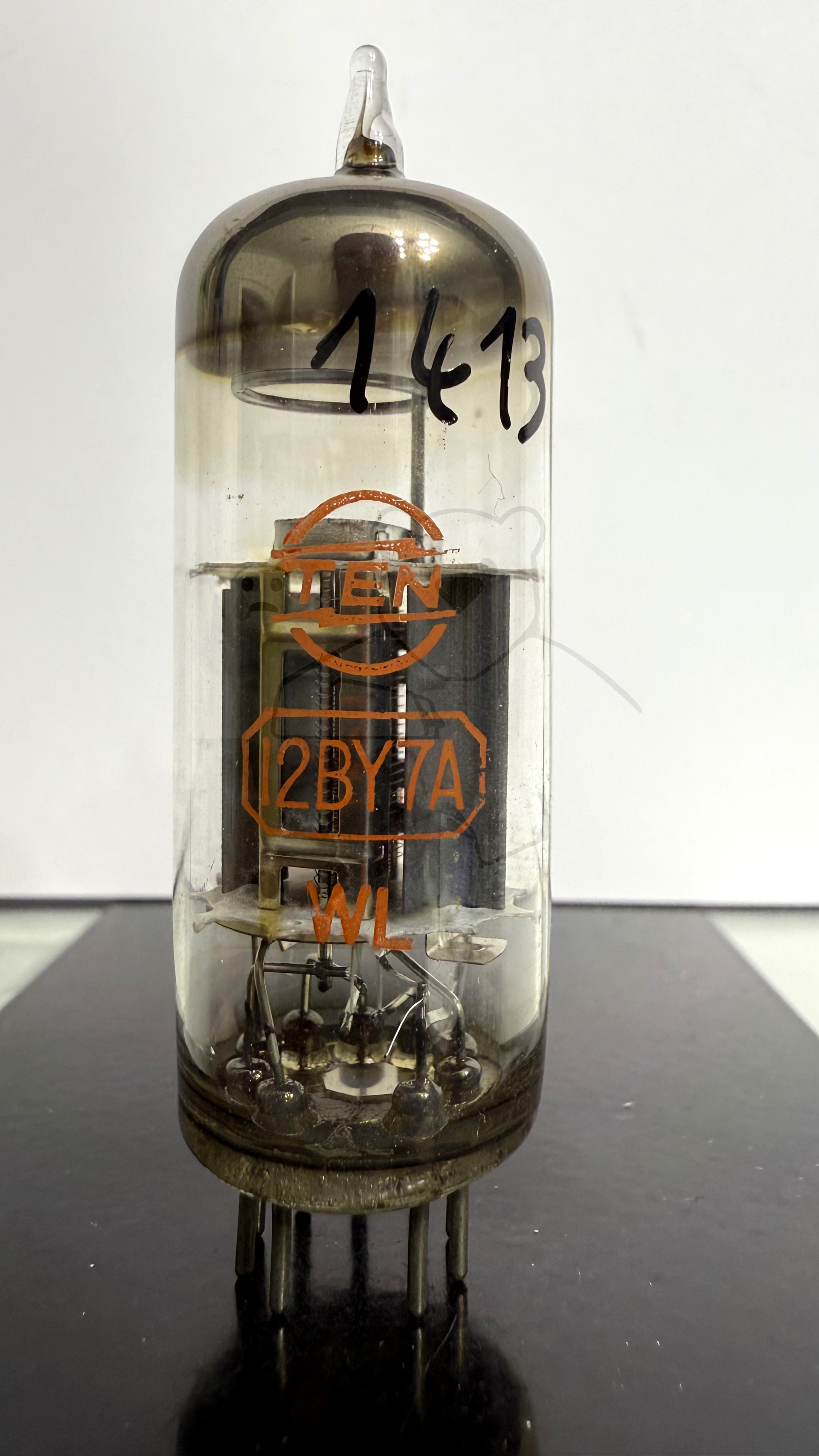

Daten und Bilder der Röhre: 12BY7A

🔎 Beschreibung der Röhre: 12BY7A

Name	12BY7A
Vergleichsname	12DQ7 EL180
Heizspannung (Volt)	12,6 oder 6,3
Heizstrom (Ampère)	0,3 oder 0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Letzte Änderung	03.06.2018 05:07:22

🔎 Beschreibung der Systeme für die Röhre: 12BY7A

	System 1
Kathode	1
Gitter 1	2
Gitter 2	8
Gitter 3	3, 9
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5 - Mittelanzapfung auf Stift 6
Abschirmung	3, 9
Funktion	→ Bildsignal, Verstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

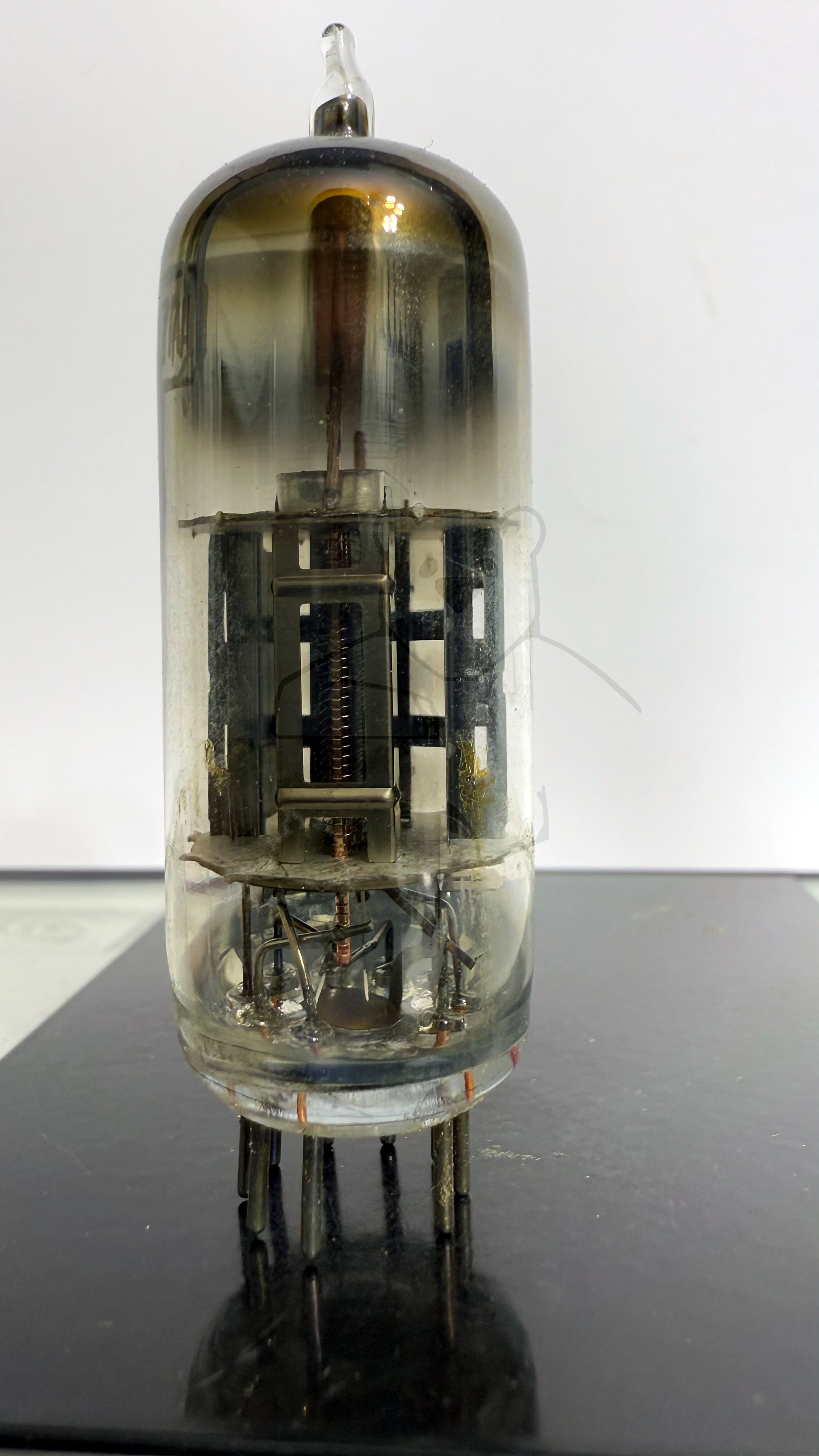

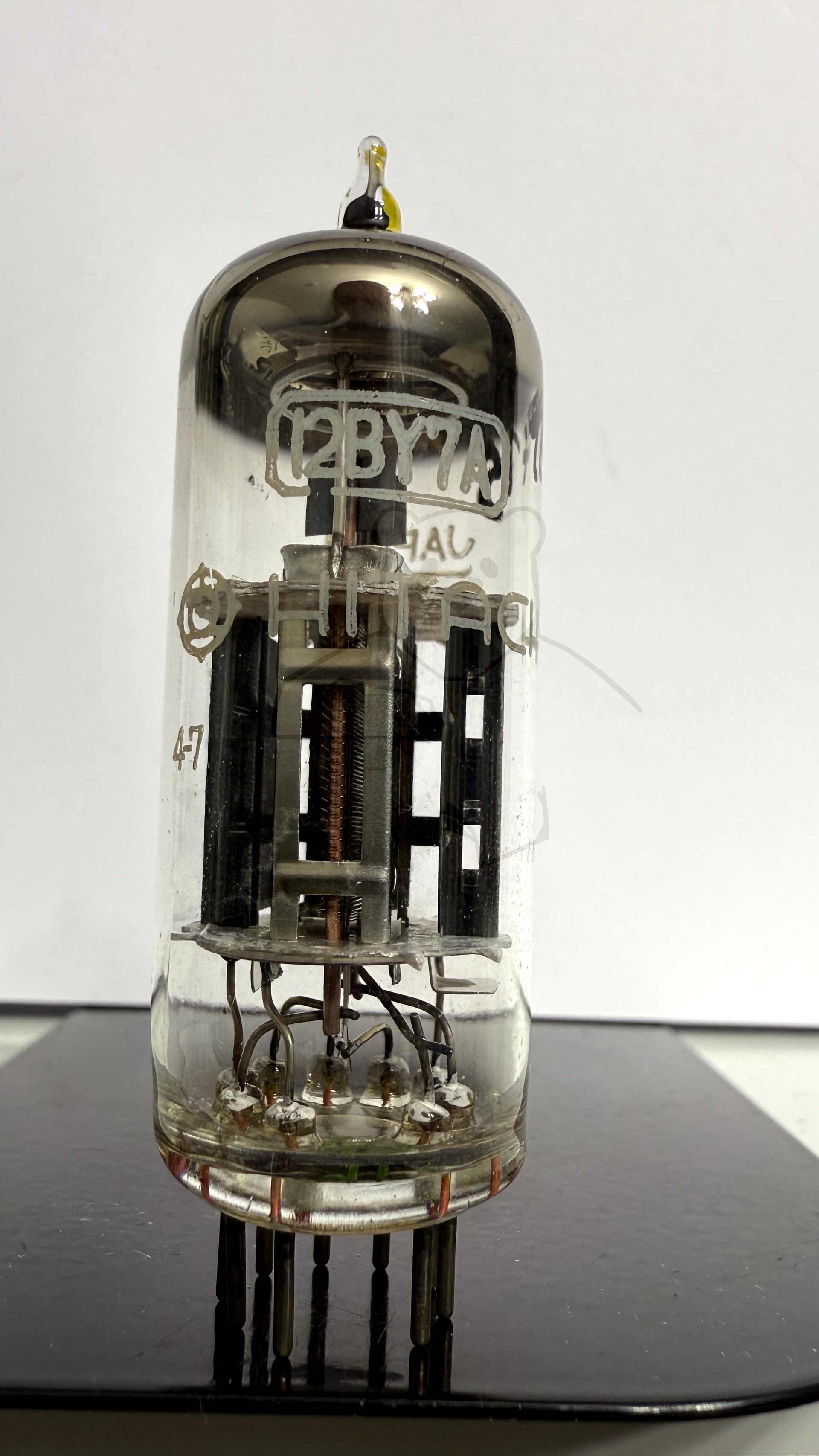

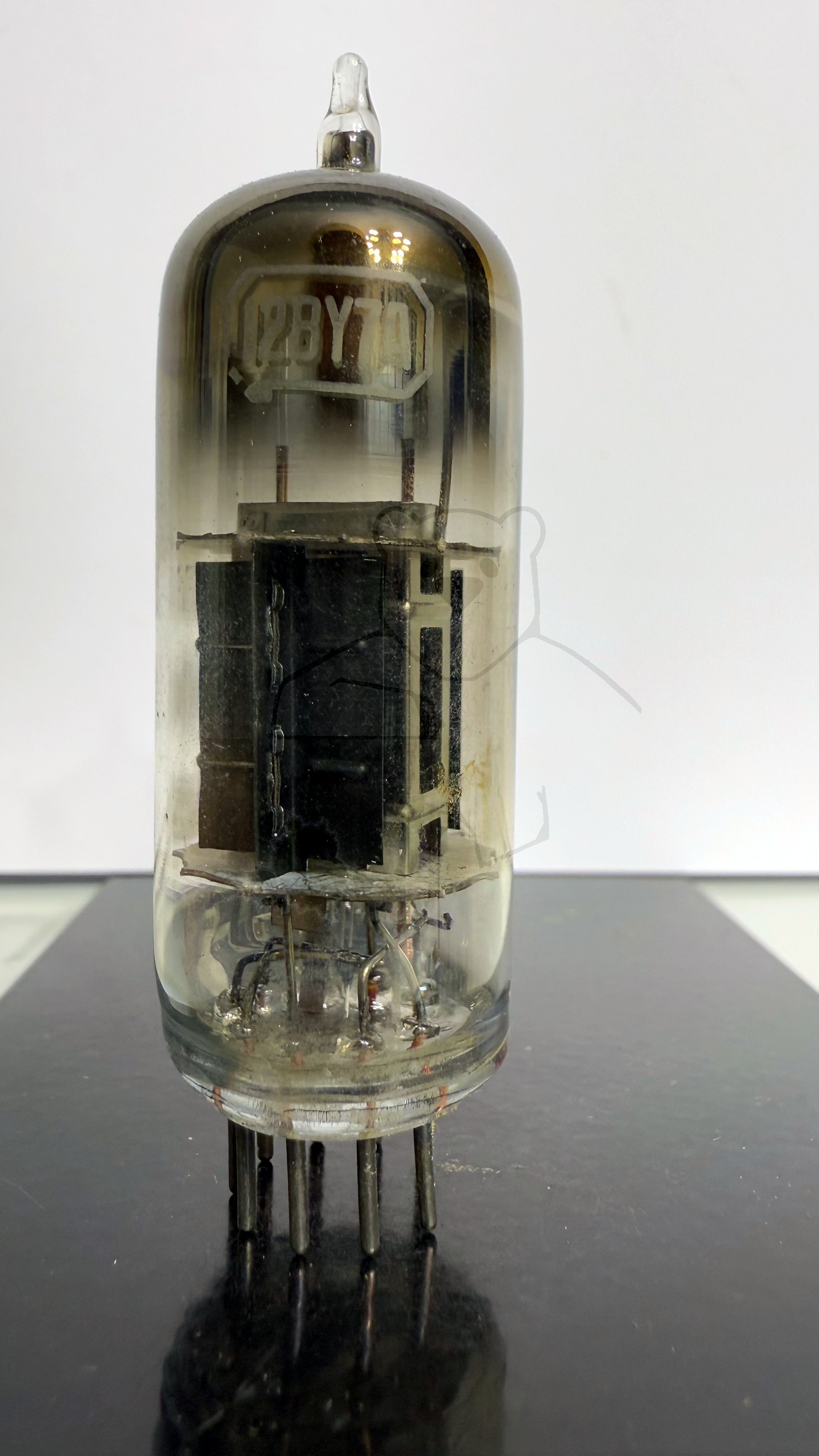

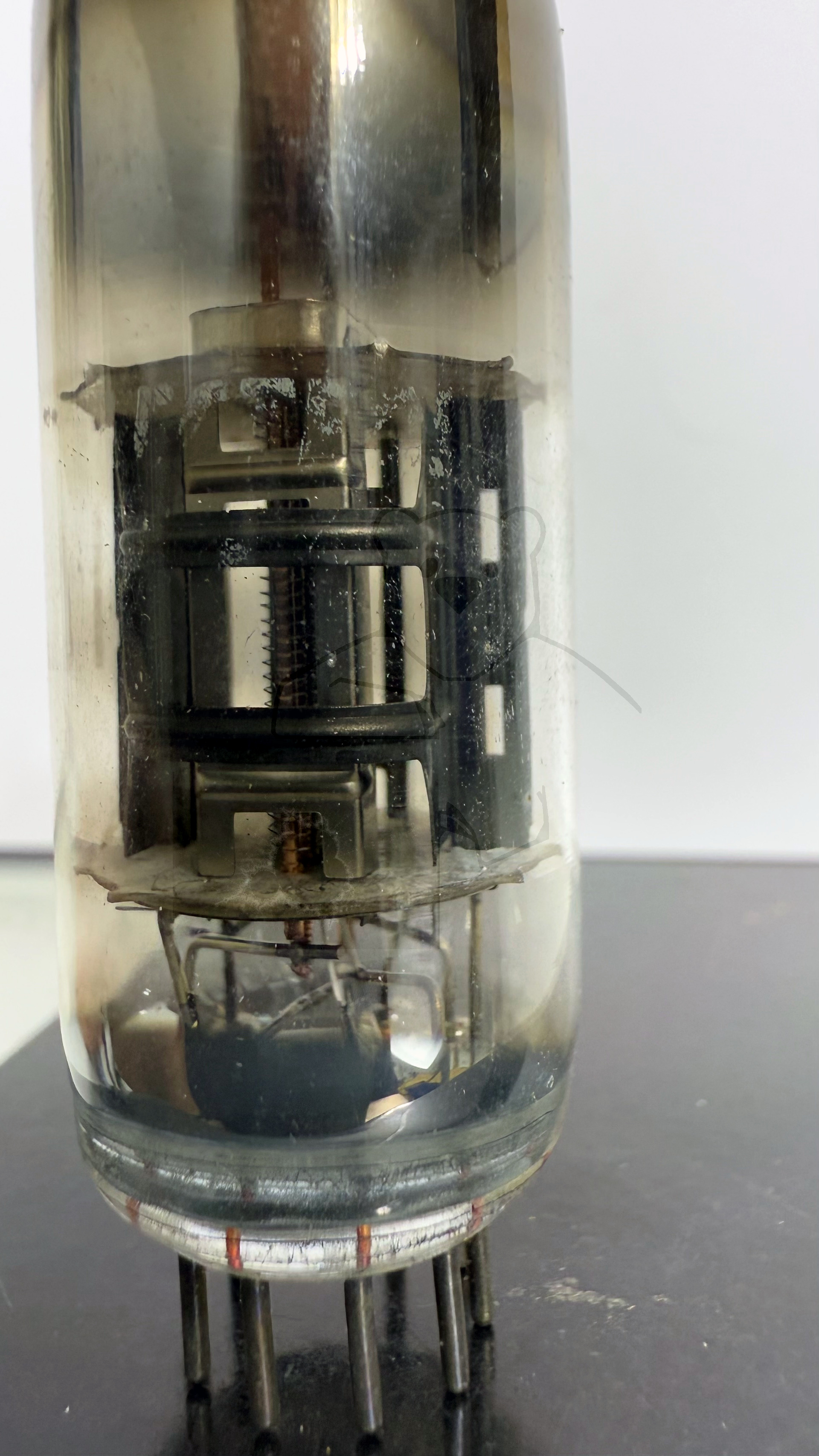

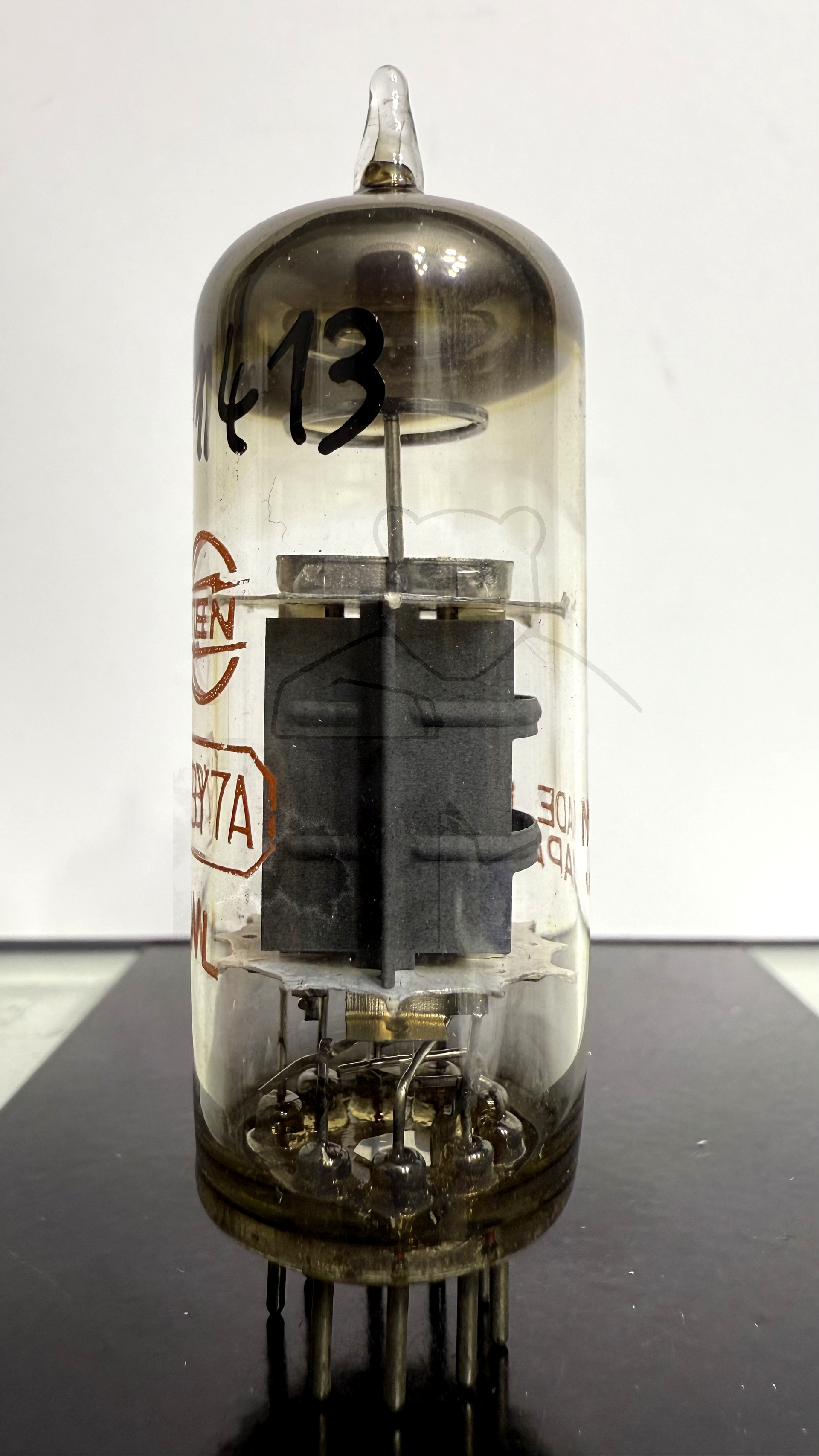

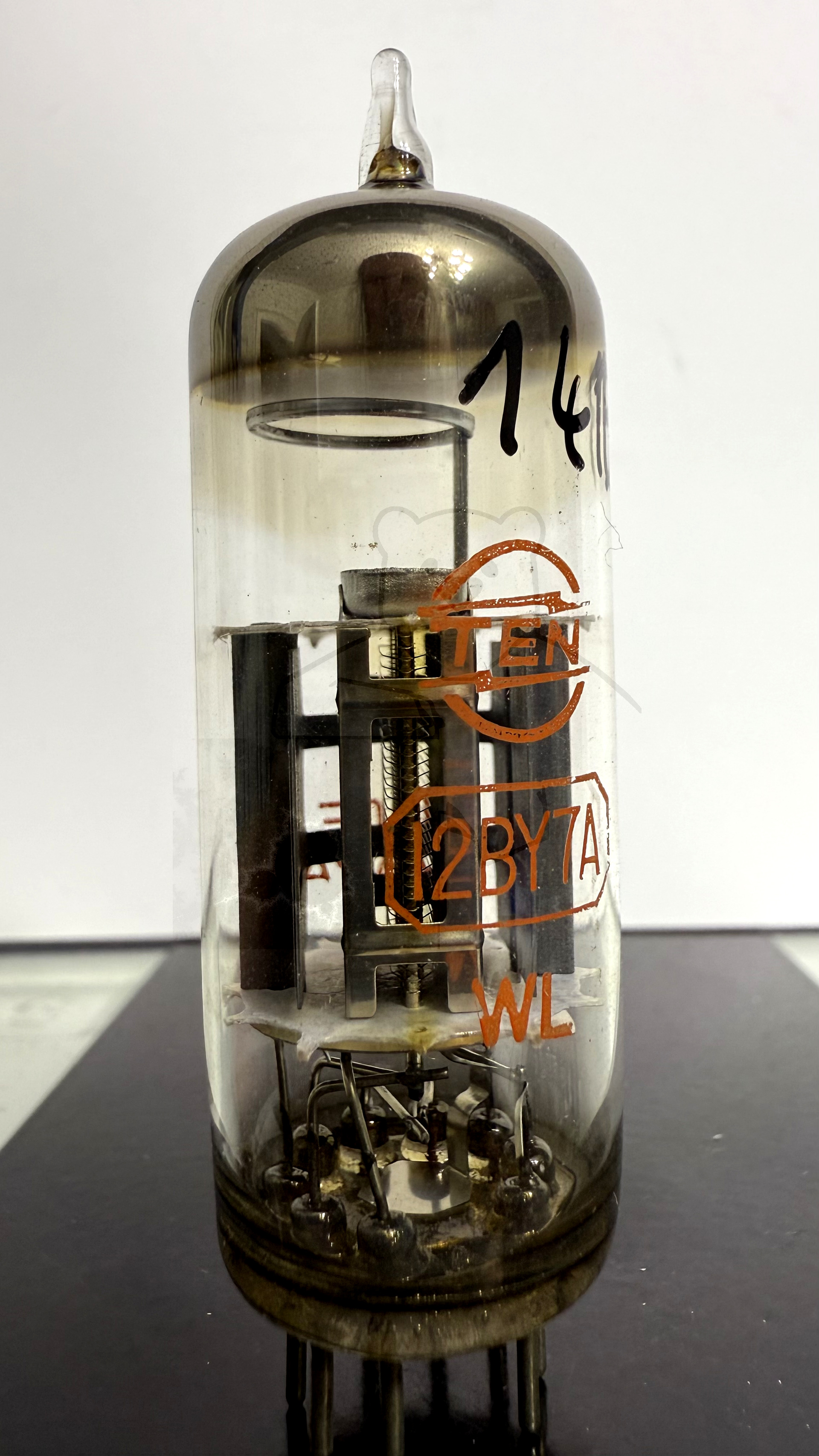

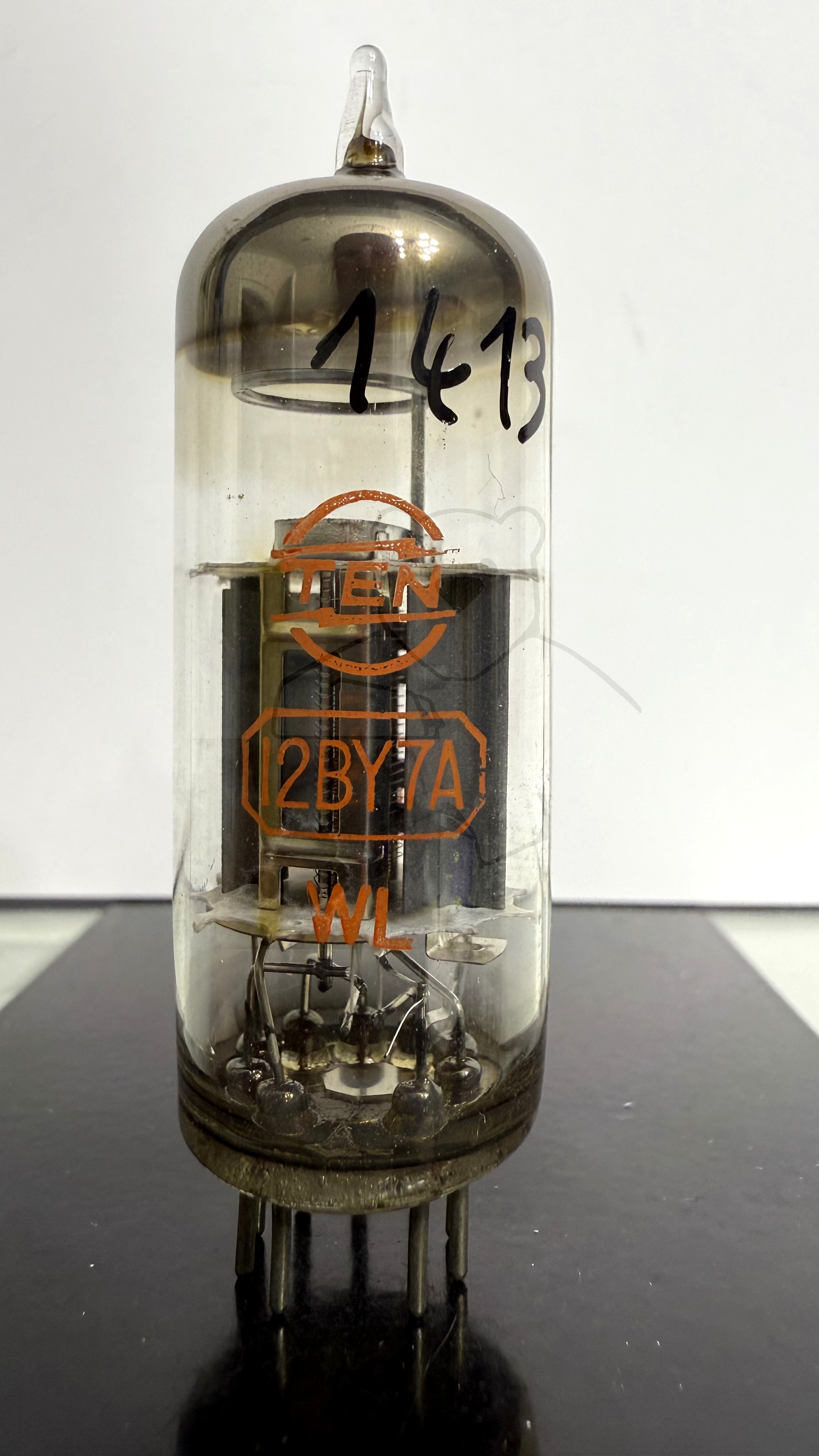

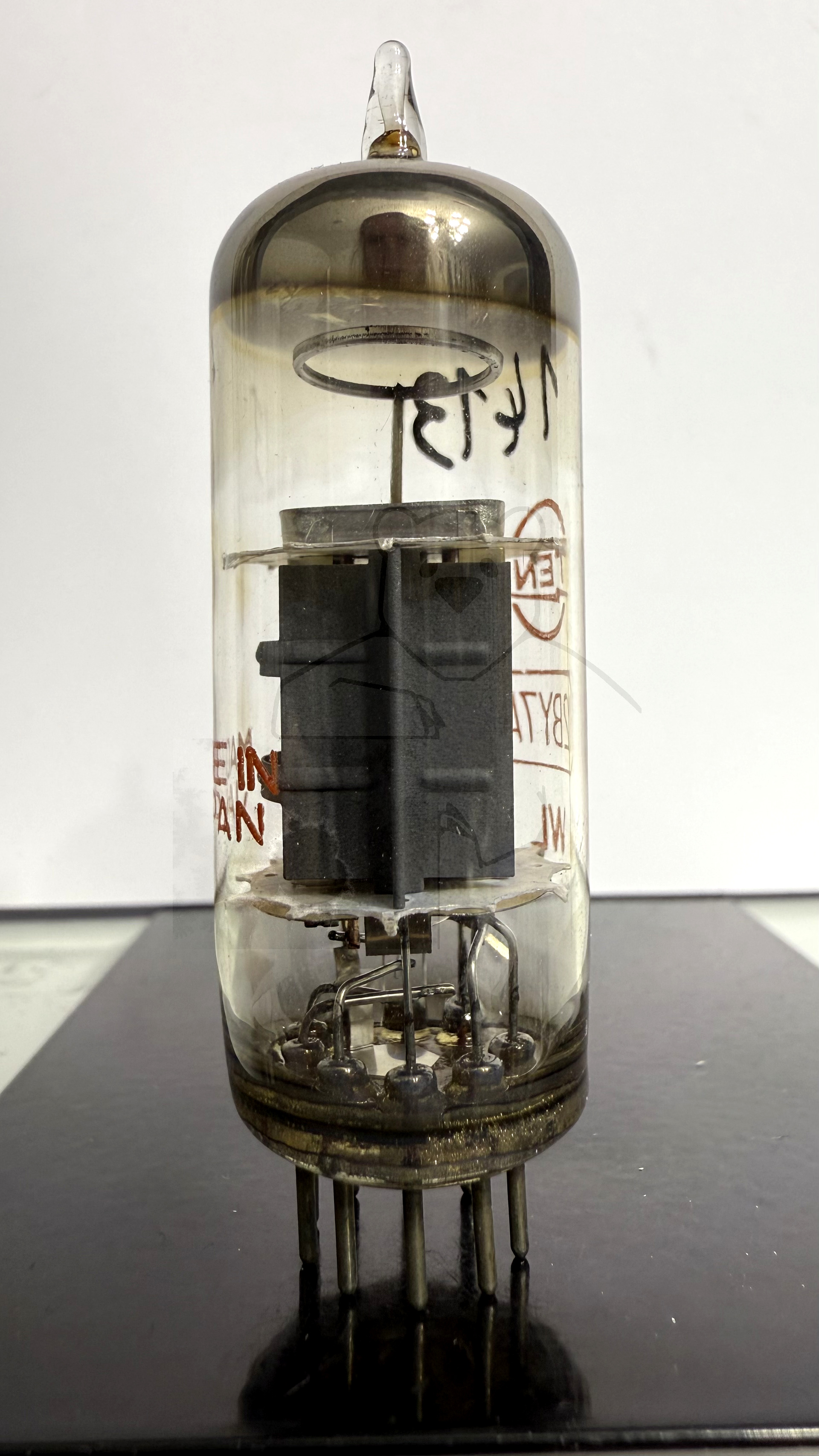

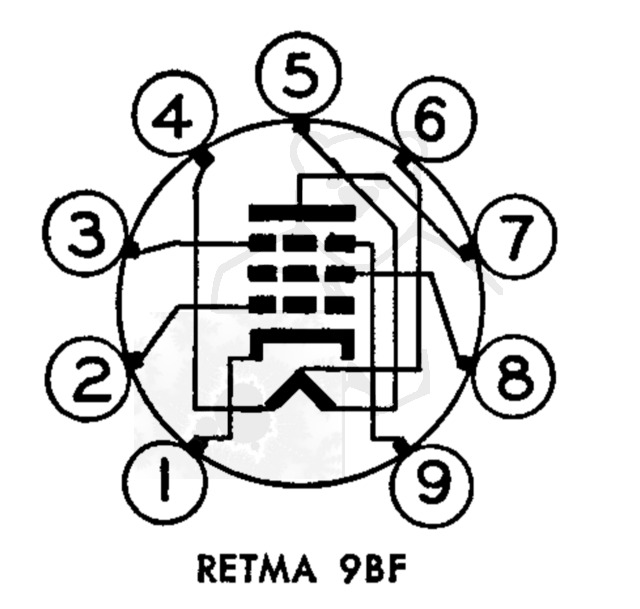

🔎 Sockelschaltung der 12BY7A
