Daten und Bilder der Röhre: RENS1254

🔎 Beschreibung der Röhre: RENS1254 Inventarnummer: 07901

Name	→ RENS1254 📺 Mit Video
Vergleichsname	→ AN4126 DS4100 E444
Hersteller	→ Telefunken
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Indirekt

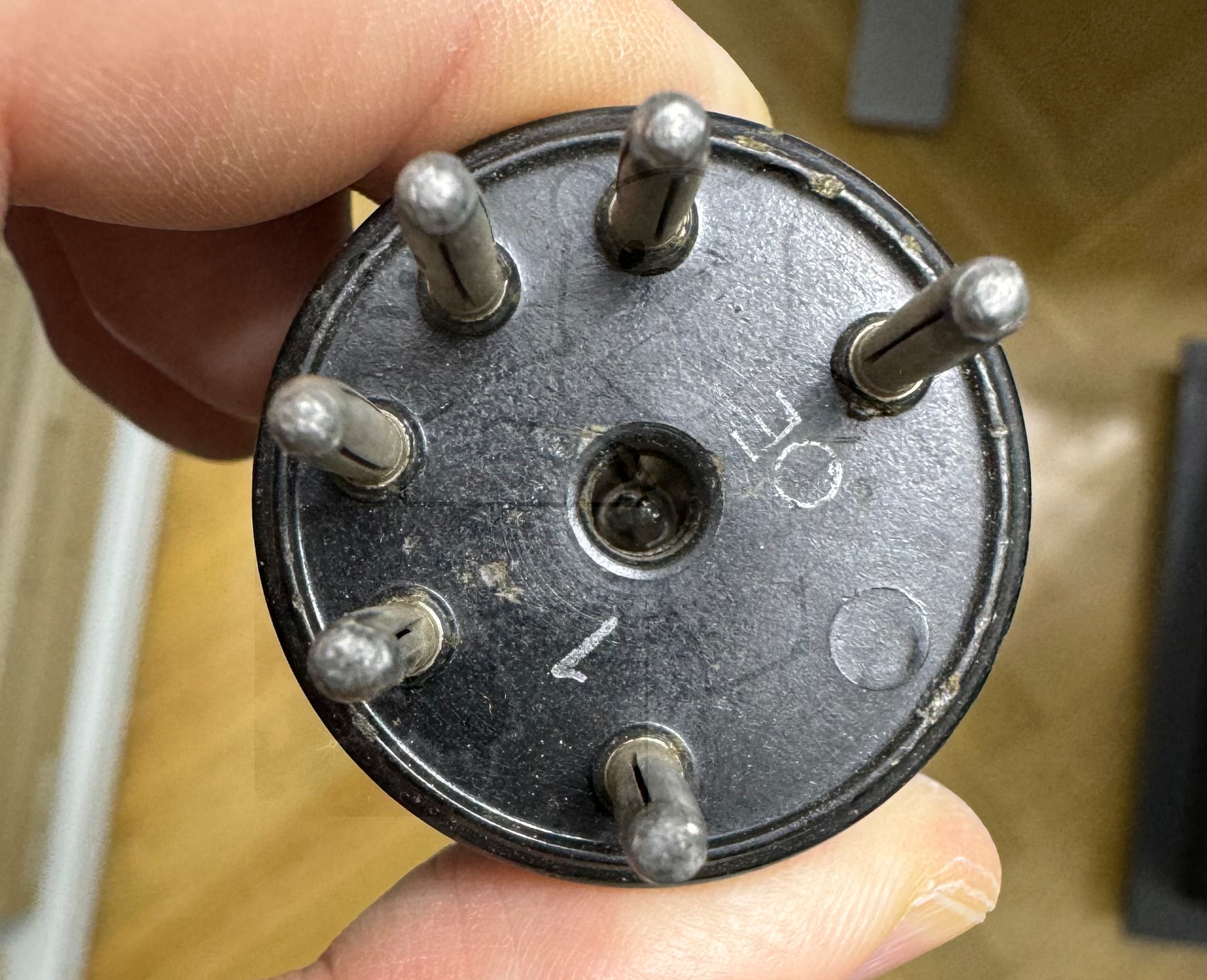

Röhren mit Sockel	→ Informationen zum Sockel: Binodensockel, 6pol. → Liste aller Röhren mit: Binodensockel, 6pol.
Informationen Röhrentyp

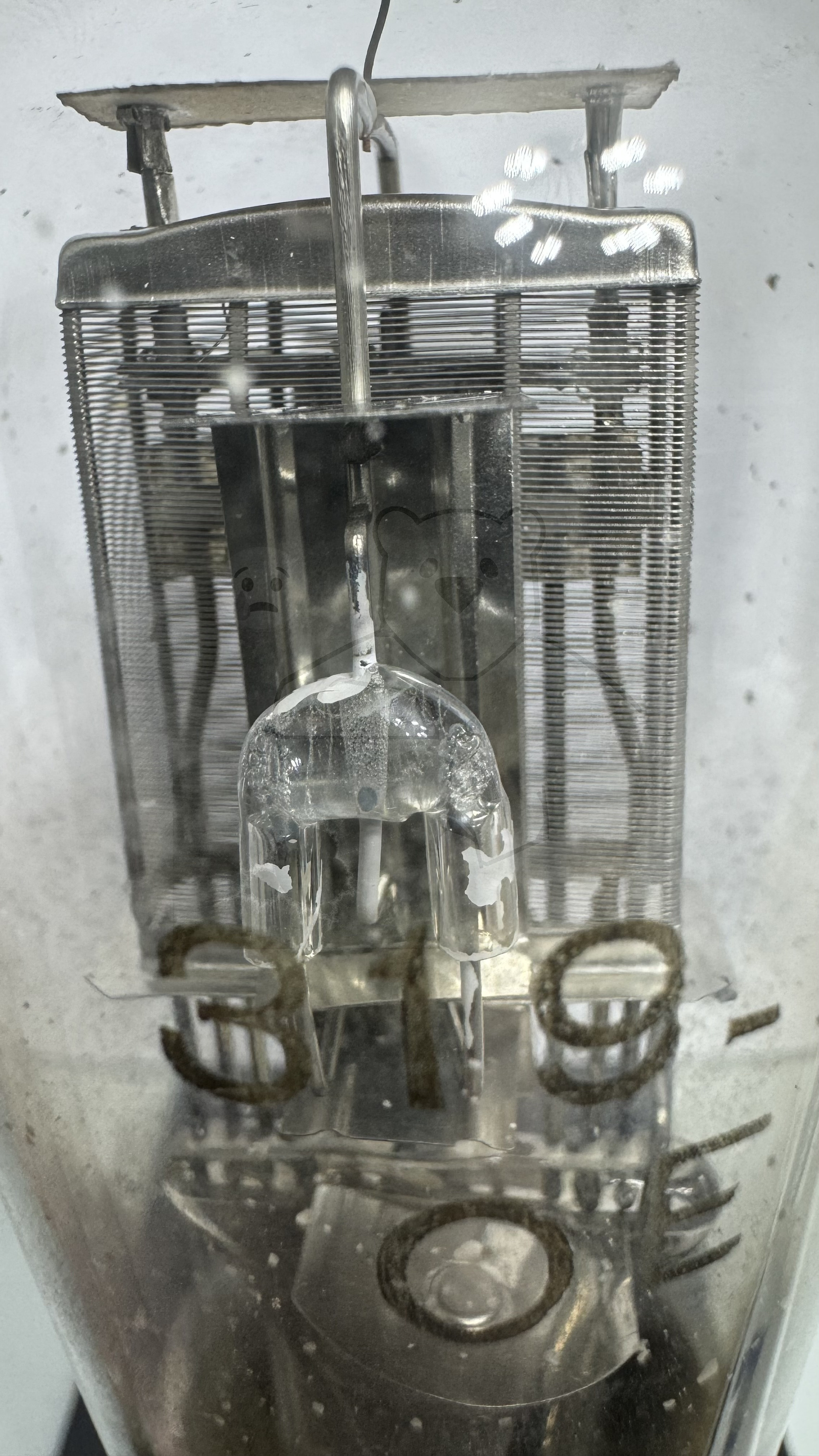

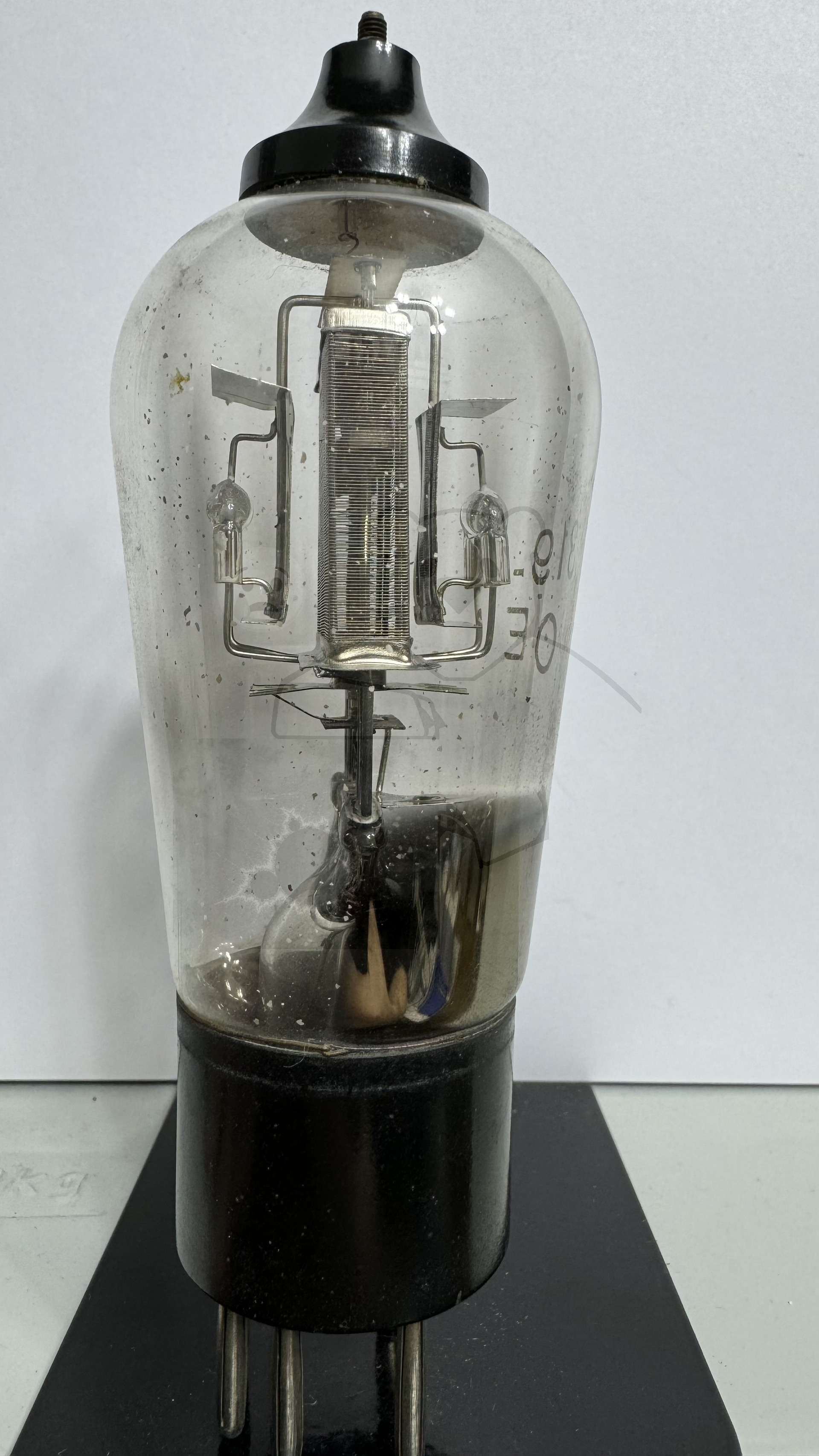

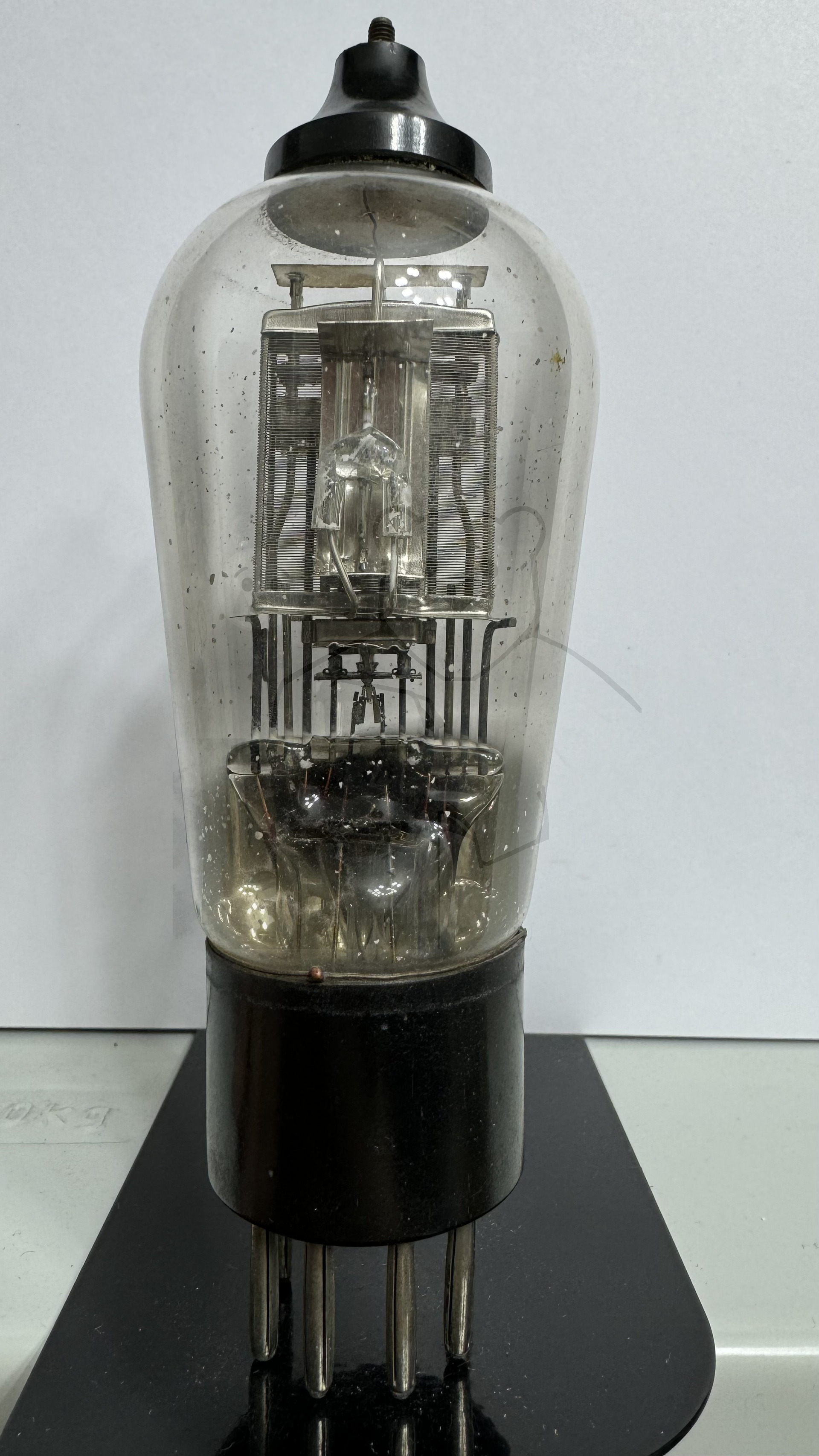

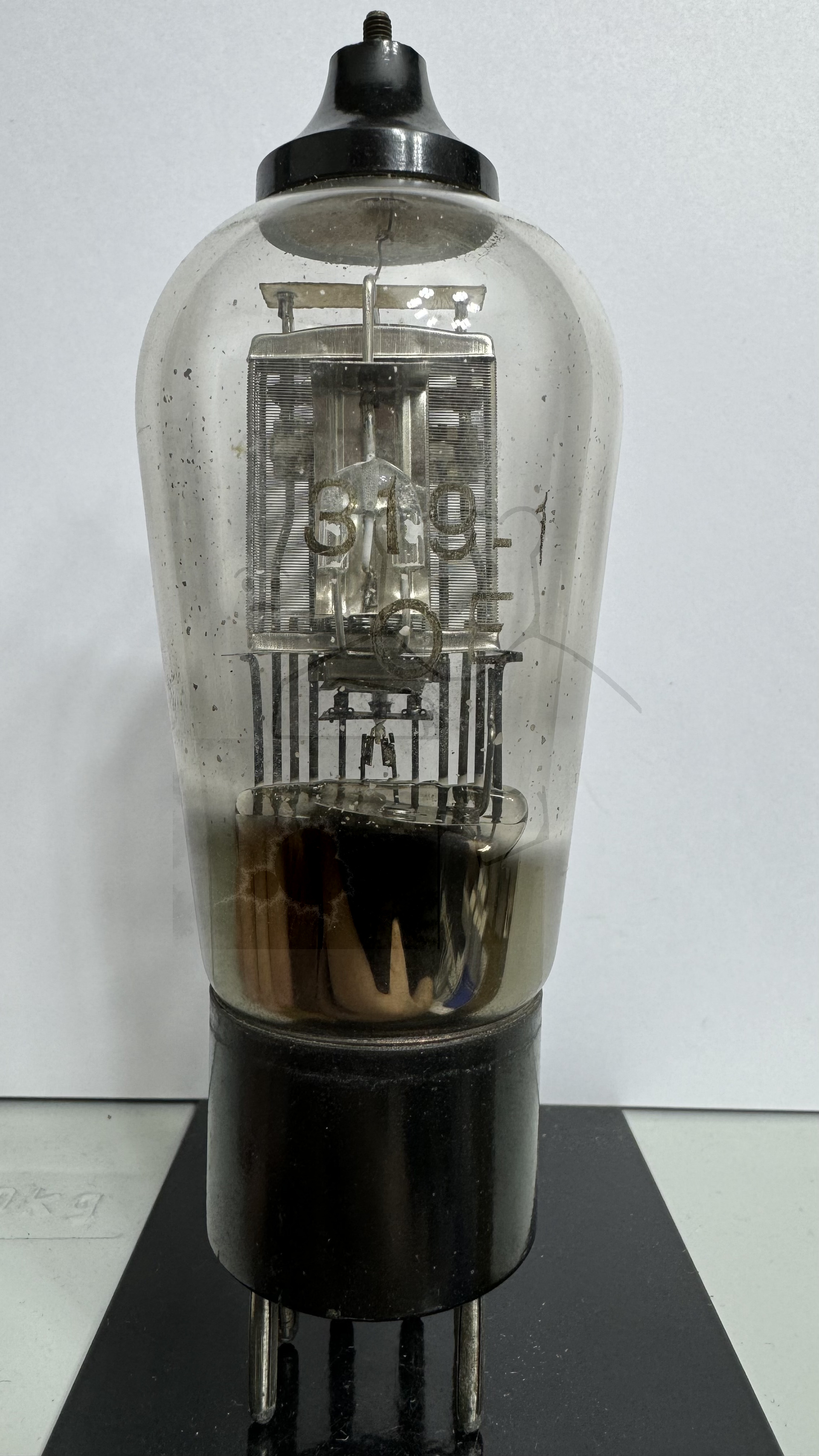

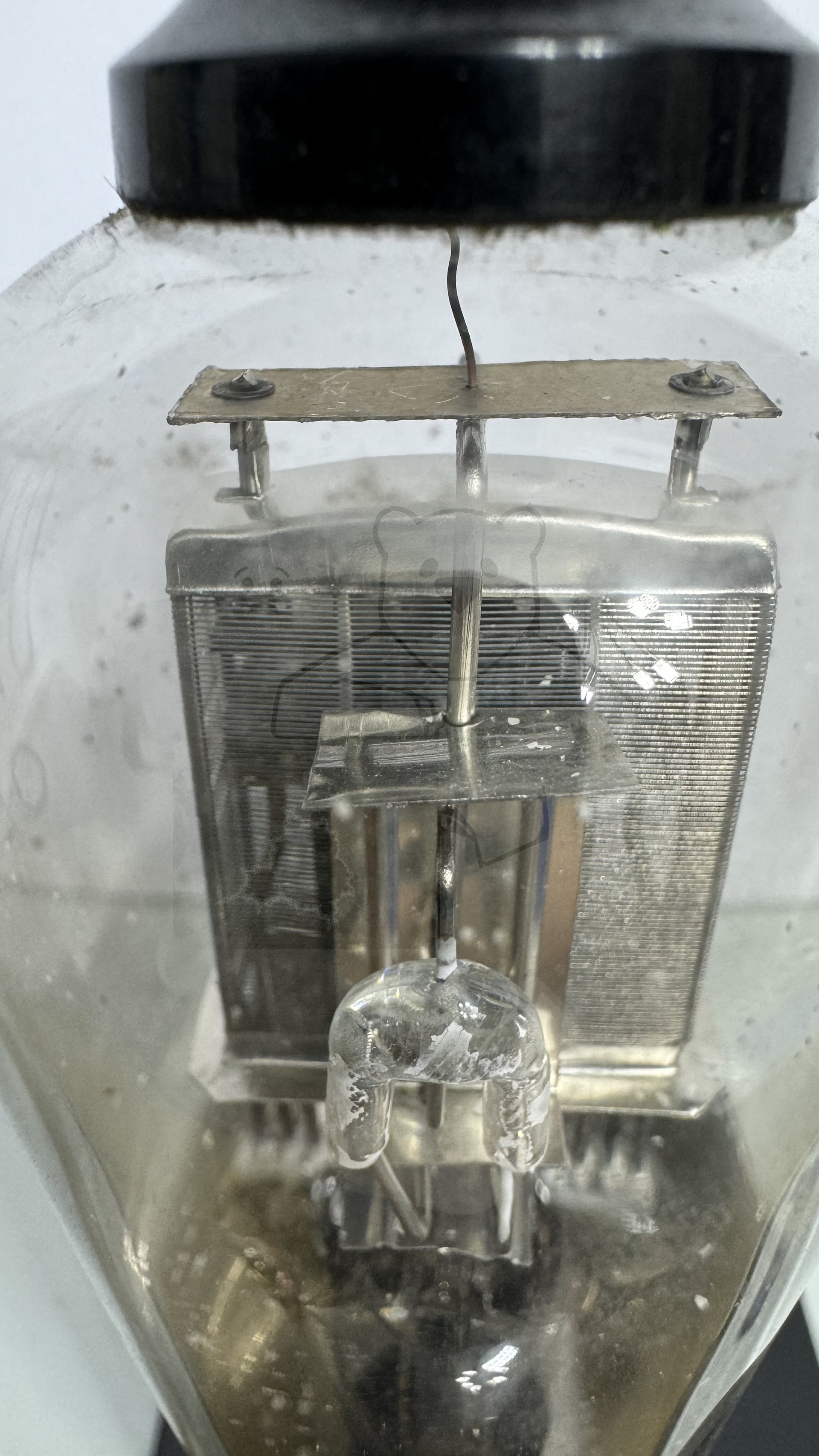

Informationen	Die Metallisierung ist abgefallen, sichtbar ist der Aufdruck der während der Produktion angebracht wurde '391-1 OE'. Das Schutzgitter ist etwas deformiert.
Kenn Nummer
Ätz- Produktionscode	OE
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet	Beide Systeme entsprechen der Messkarte des Neuberger RPM370/1
Hoheitszeichen
Letzte Änderung
Lager	S43a

🔎 Beschreibung der Systeme für die Röhre: RENS1254

	System 1	System 2
Kathode	2	2
Gitter 1	5
Gitter 2	6
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe	3
Anode 2
Leuchtschirm
Heizung	1, 7	1, 7
Abschirmung	2	2
Funktion	→ Tetrode, Allgemein	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RENS1254

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 YouTube Video zu RENS1254

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/lxP59li7iAE (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: RENS1254
Datenblatt RENS1254 Telefunken [www.tubedata.info].pdf (205 kB)
Pruefkarte RENS1254 AN4126 DS4100 DS4101 E444 - Funke W19 Roehrenpruefer.pdf (158 kB)
Pruefkarte RENS1254 DS2018 B2044 - Funke W19 Roehrenpruefer.pdf (135 kB)
Pruefkarte RENS1254 DS4100 E444 - Funke W19 Roehrenpruefer.pdf (138 kB)
Pruefkarte RENS1254 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)
Pruefkarte RENS1254 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (207 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
