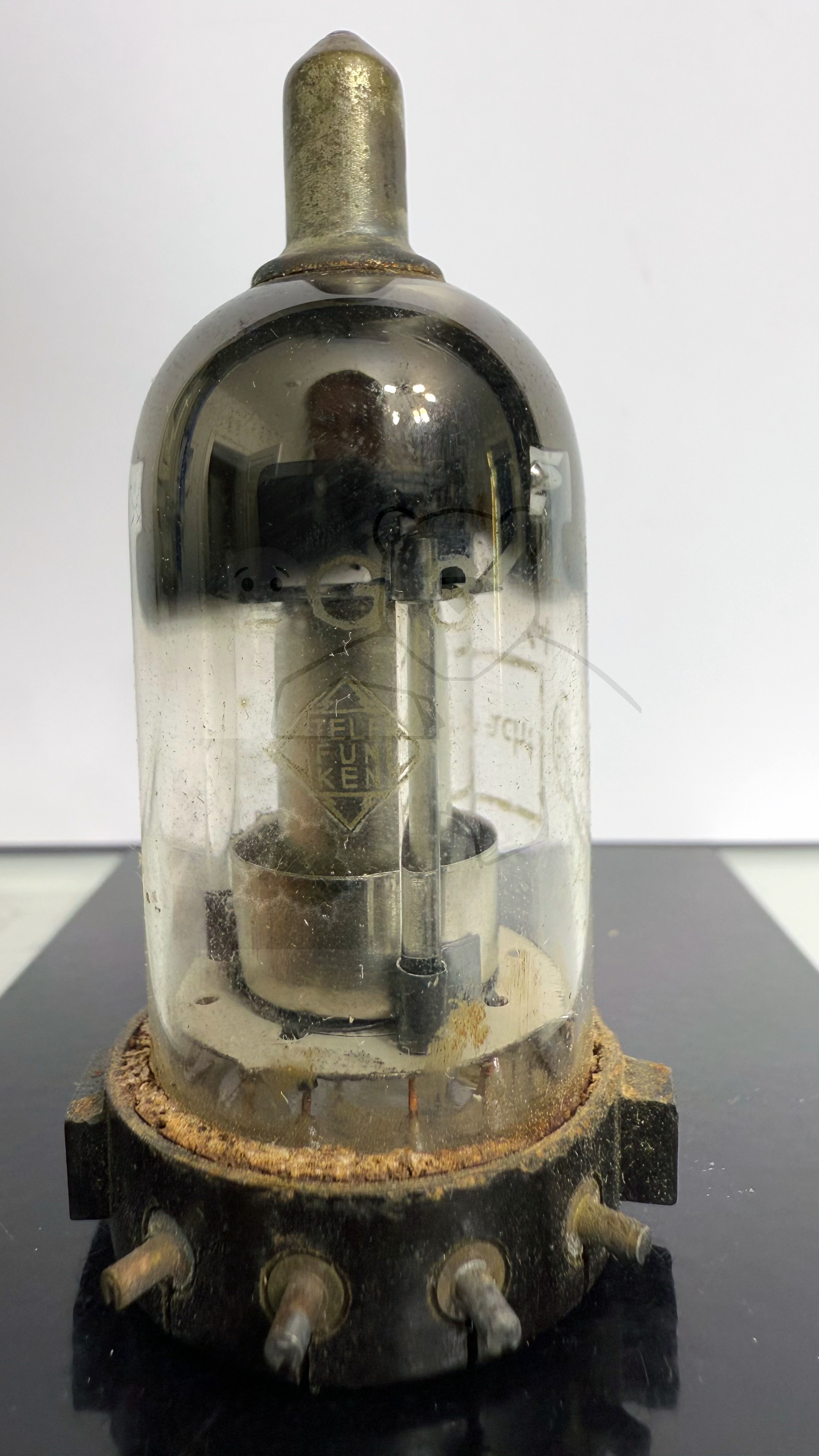

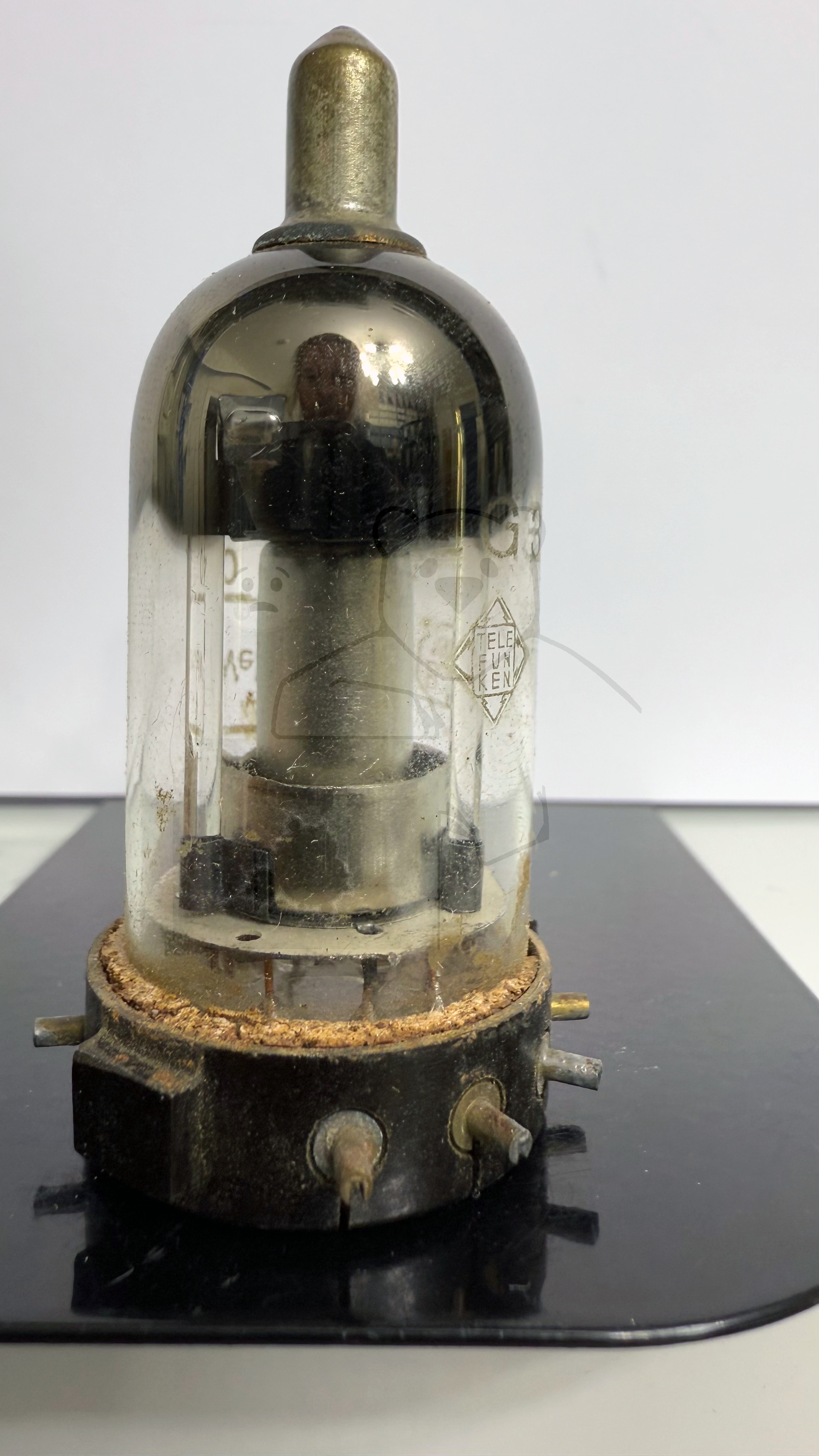

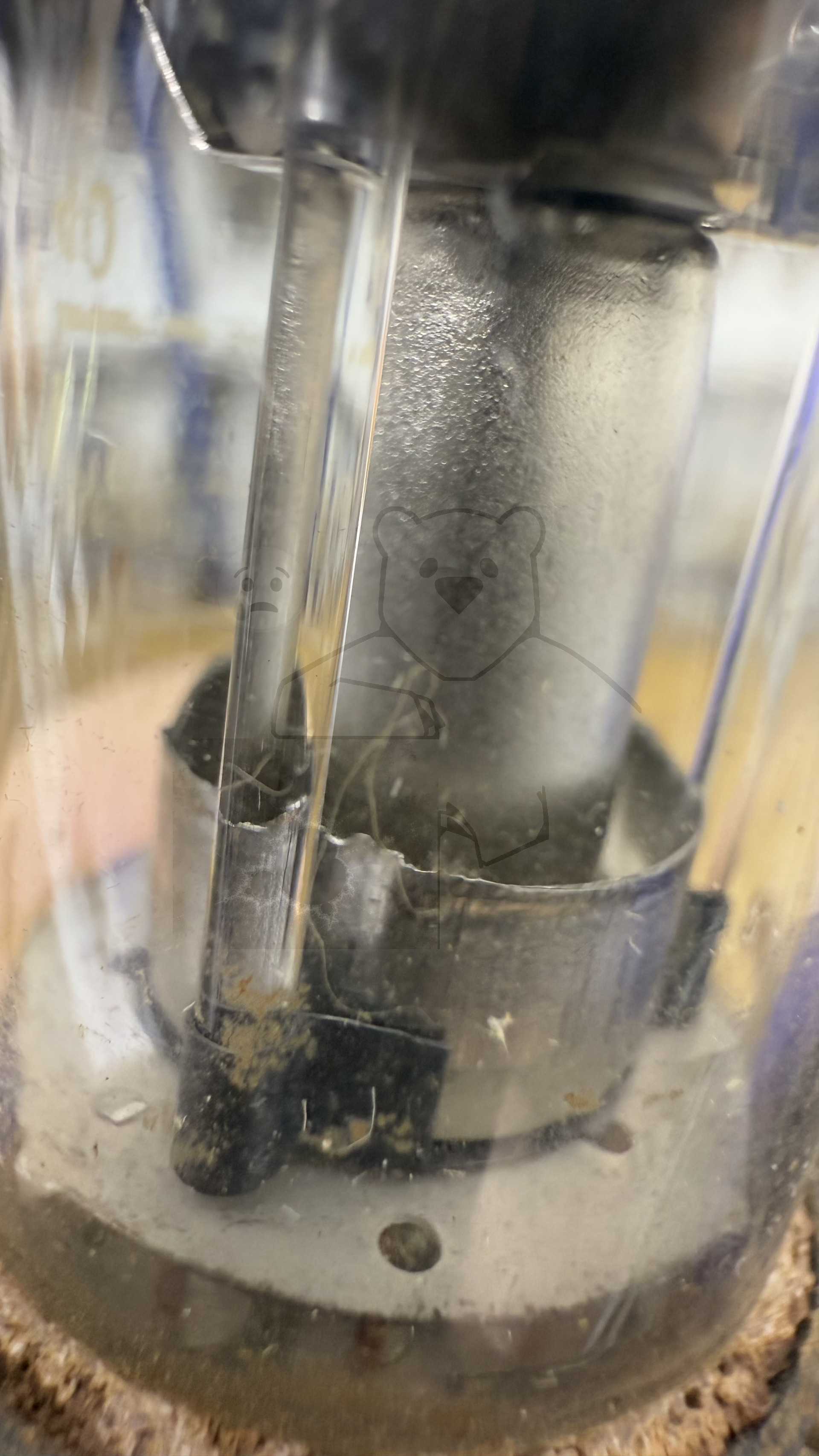

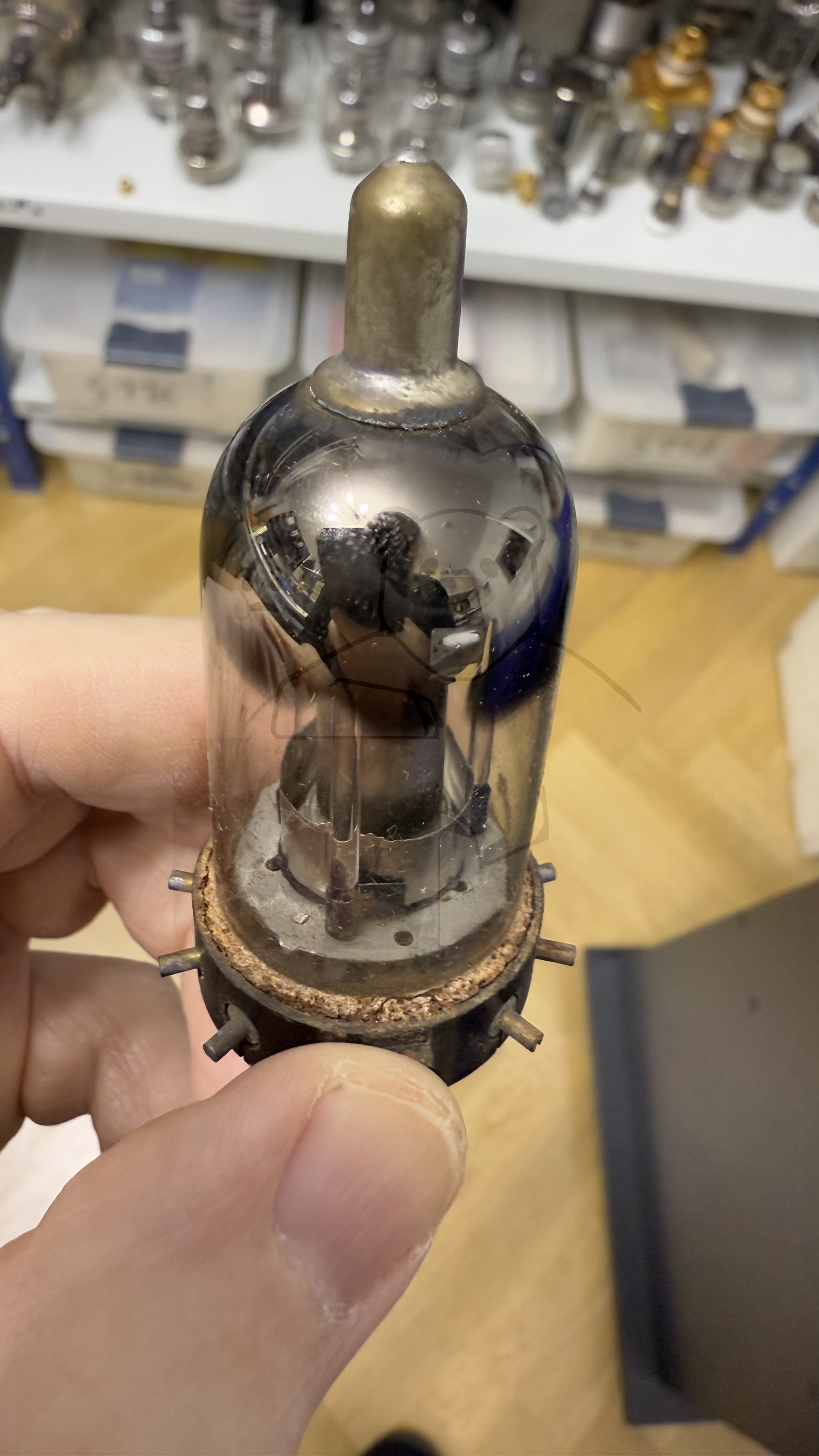

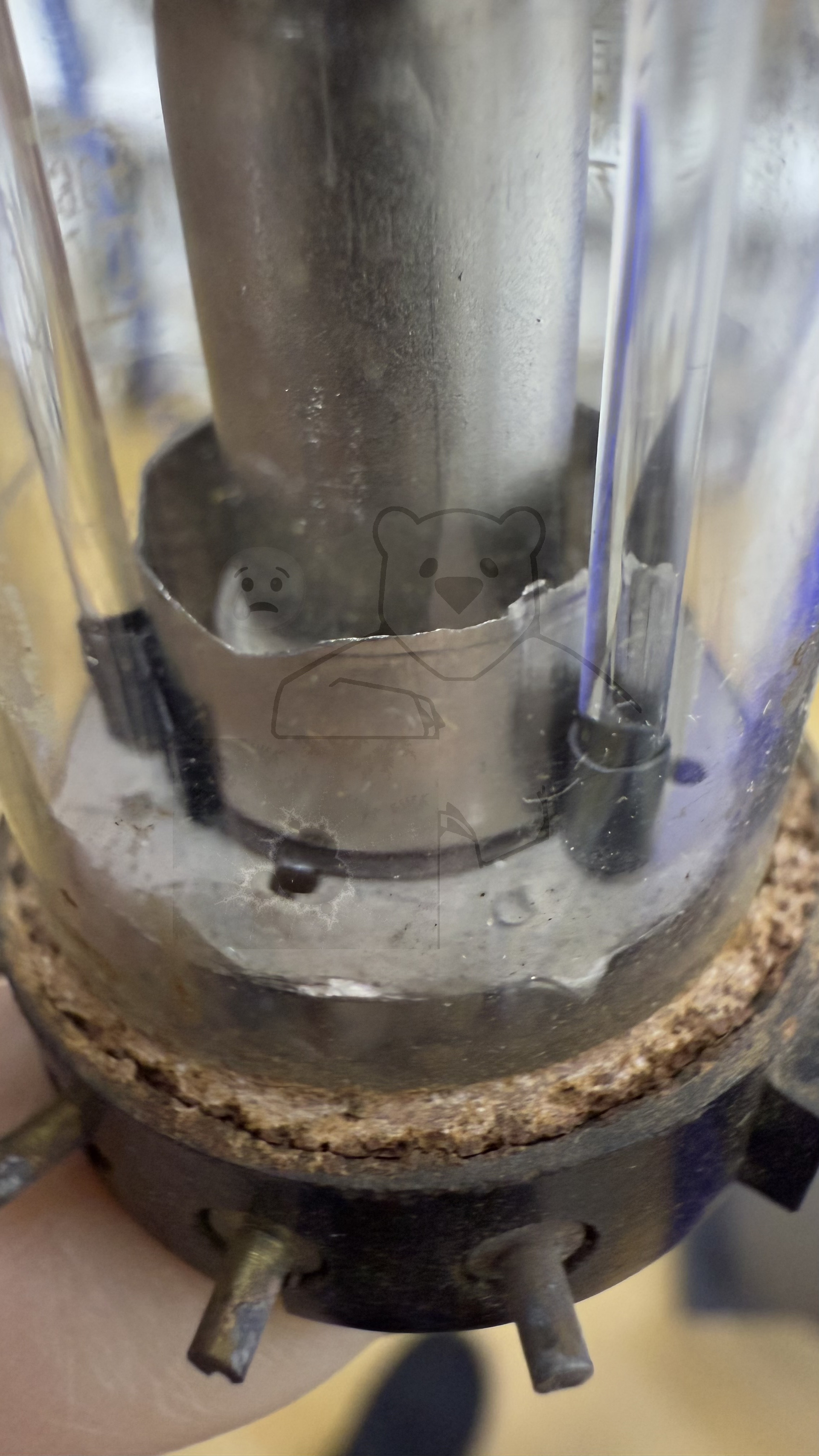

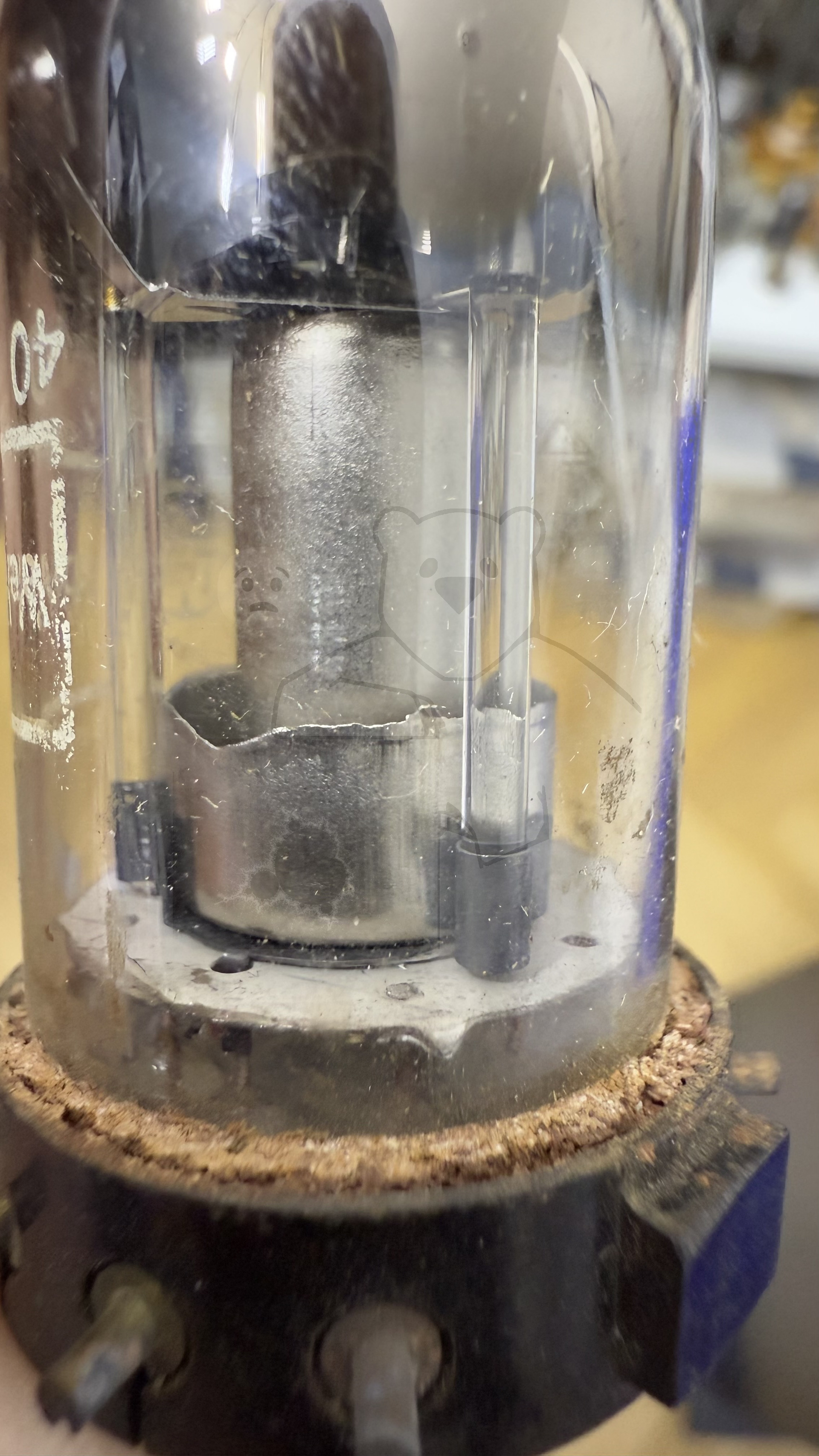

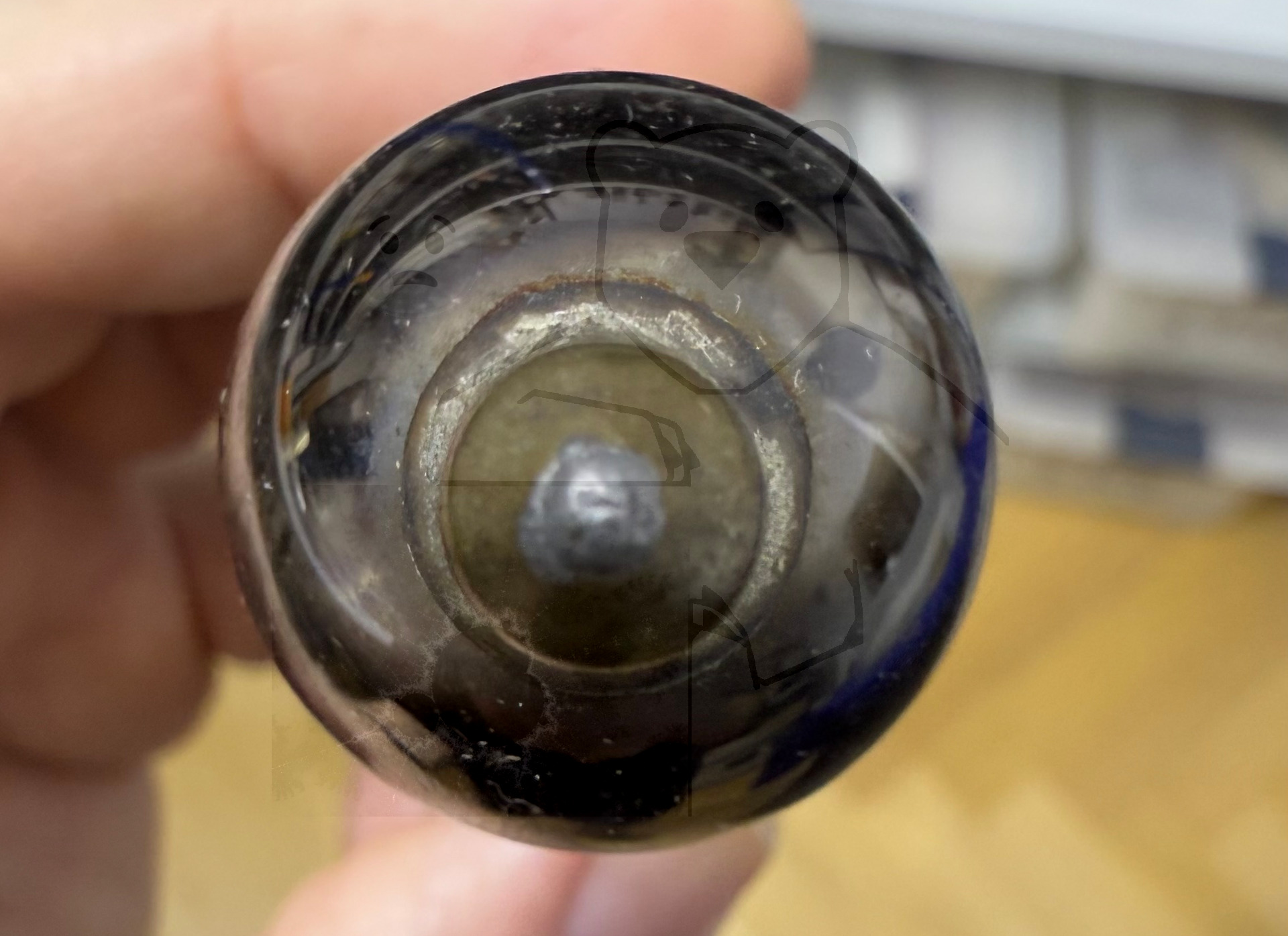

Daten und Bilder der Röhre: LG3

🔎 Beschreibung der Röhre: LG3 Inventarnummer: 07869

Name	→ LG3
Vergleichsname

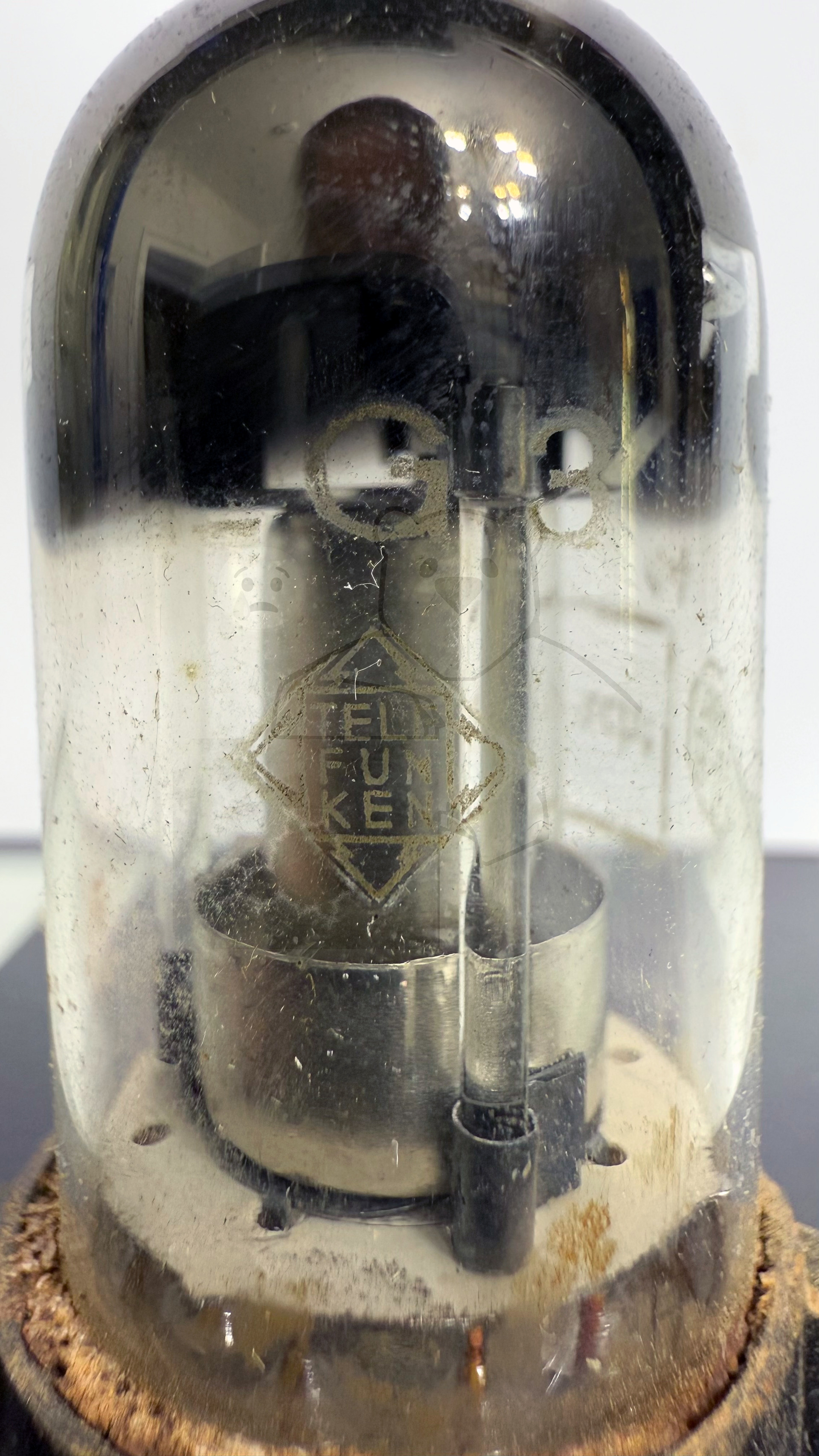

Hersteller	→ Telefunken
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,18
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode

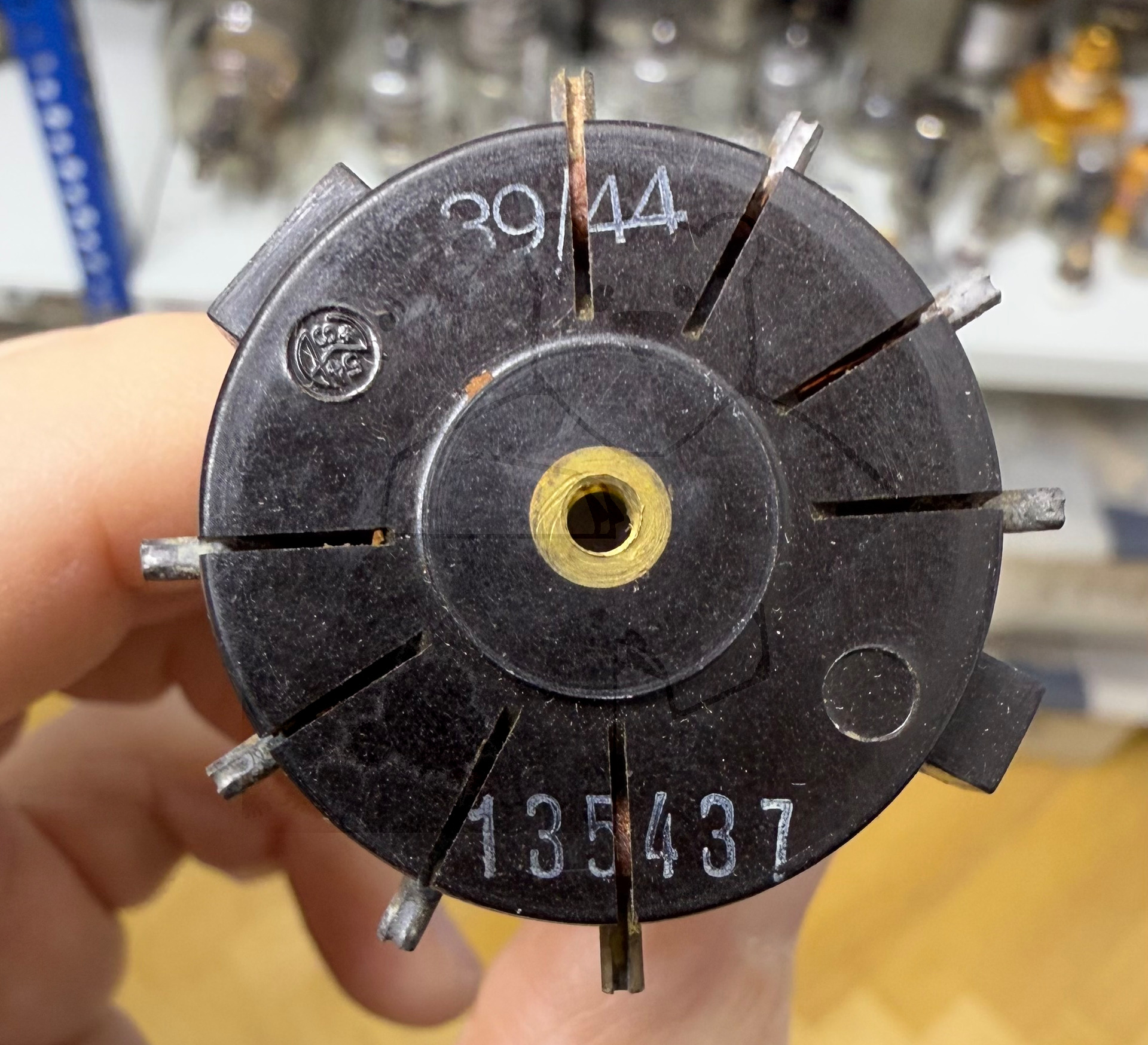

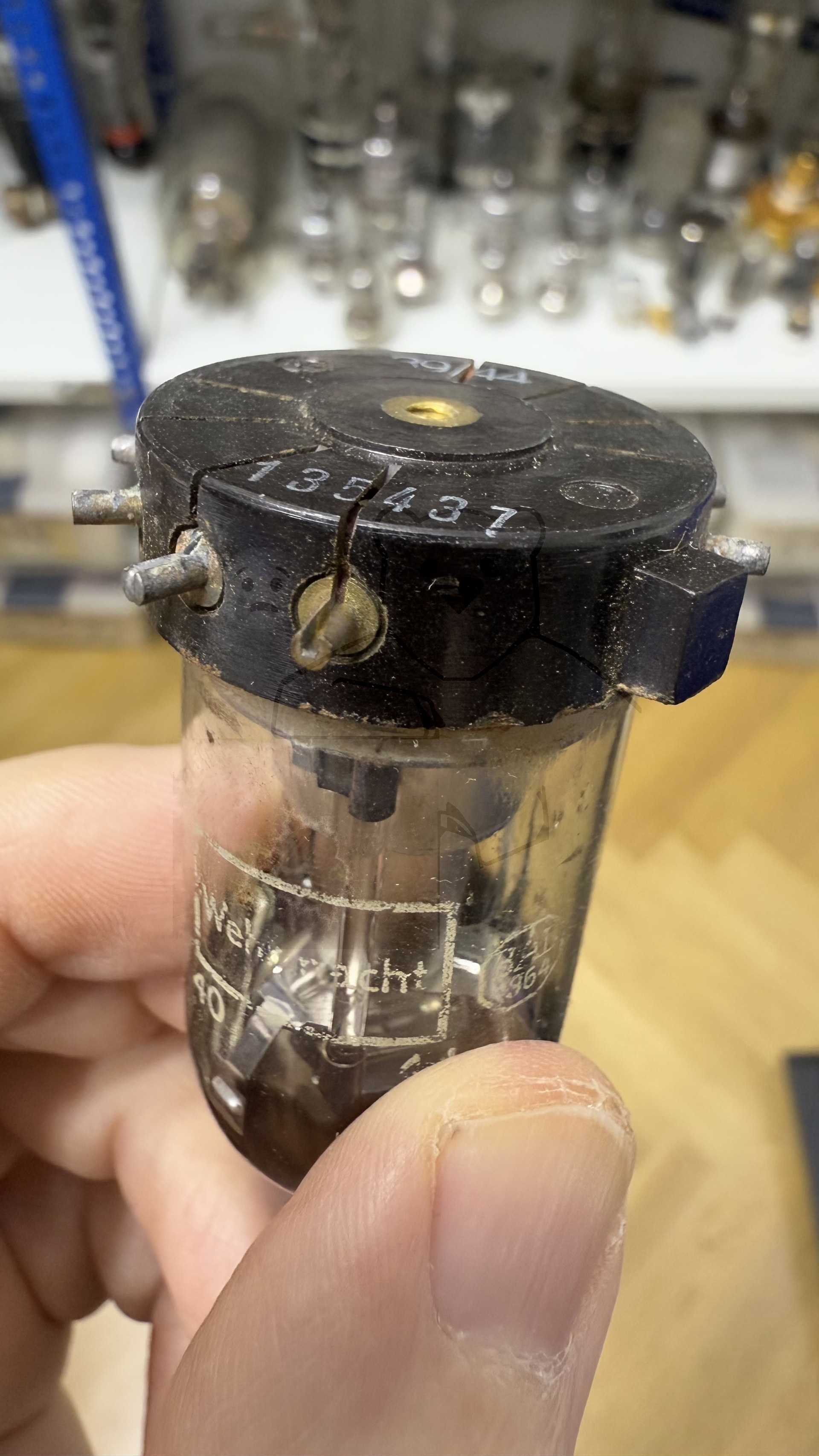

Serien Nummer	135437 39/44
Verpackung	Neutrale Verpackung
Getestet

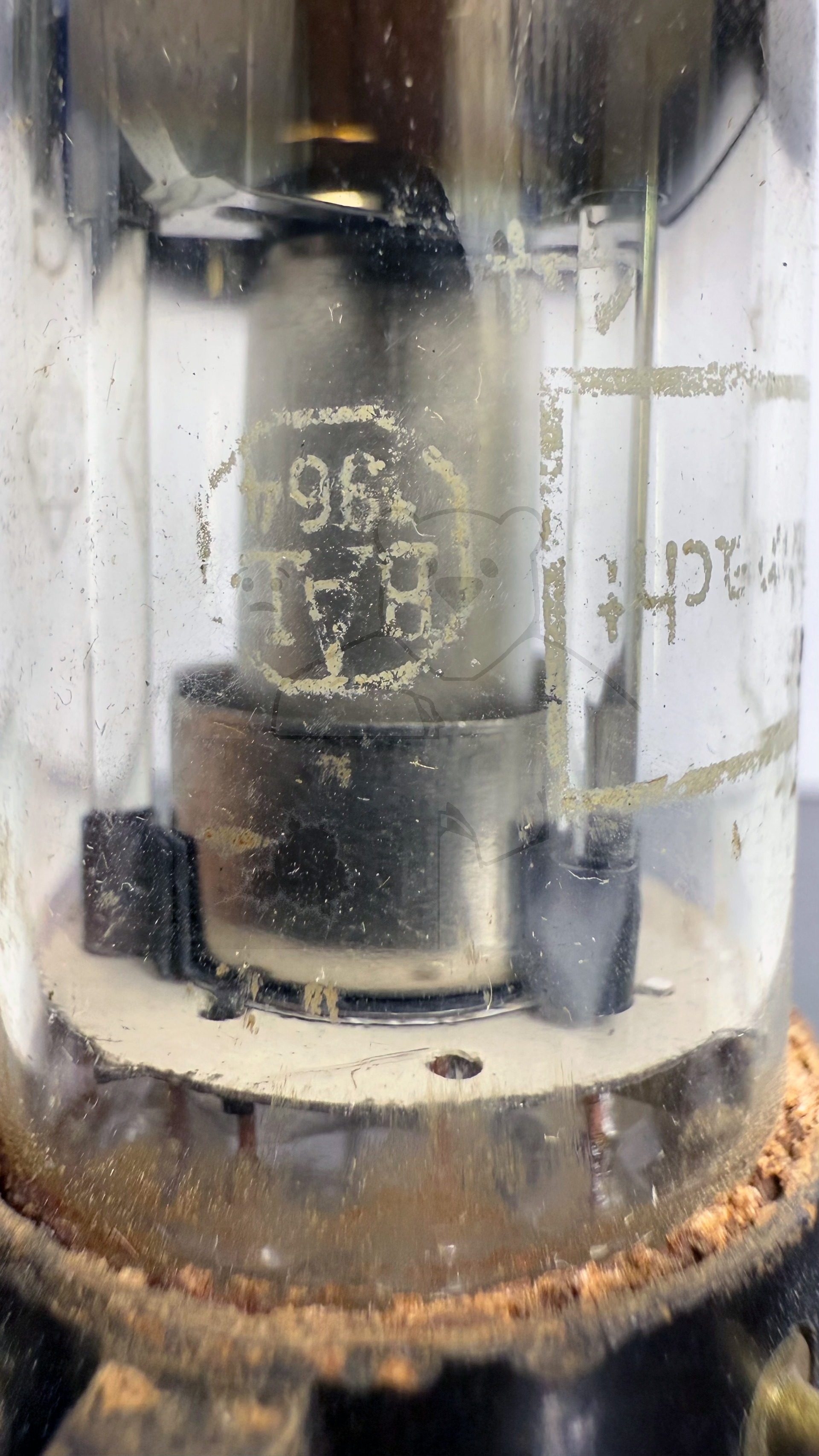

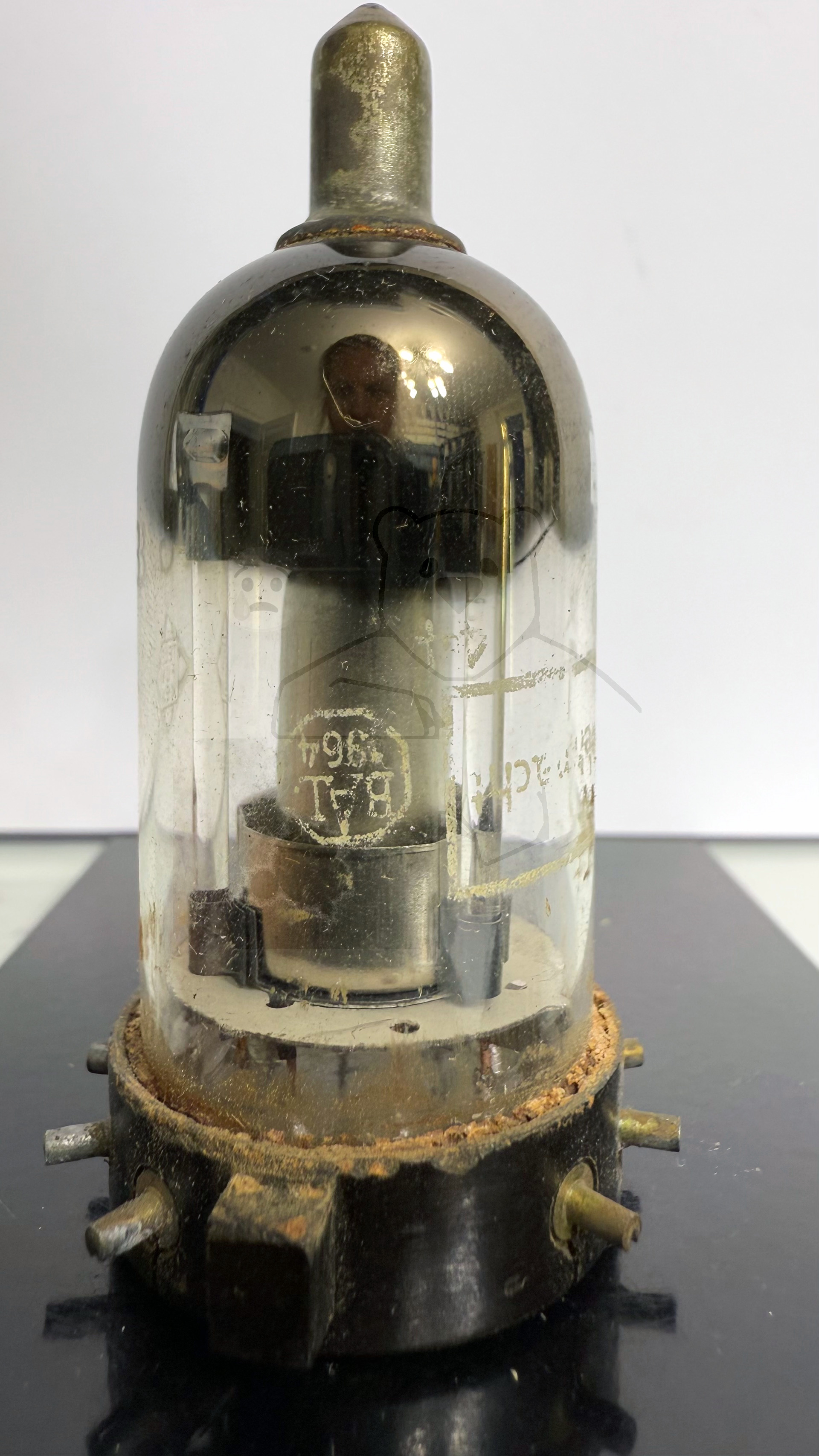

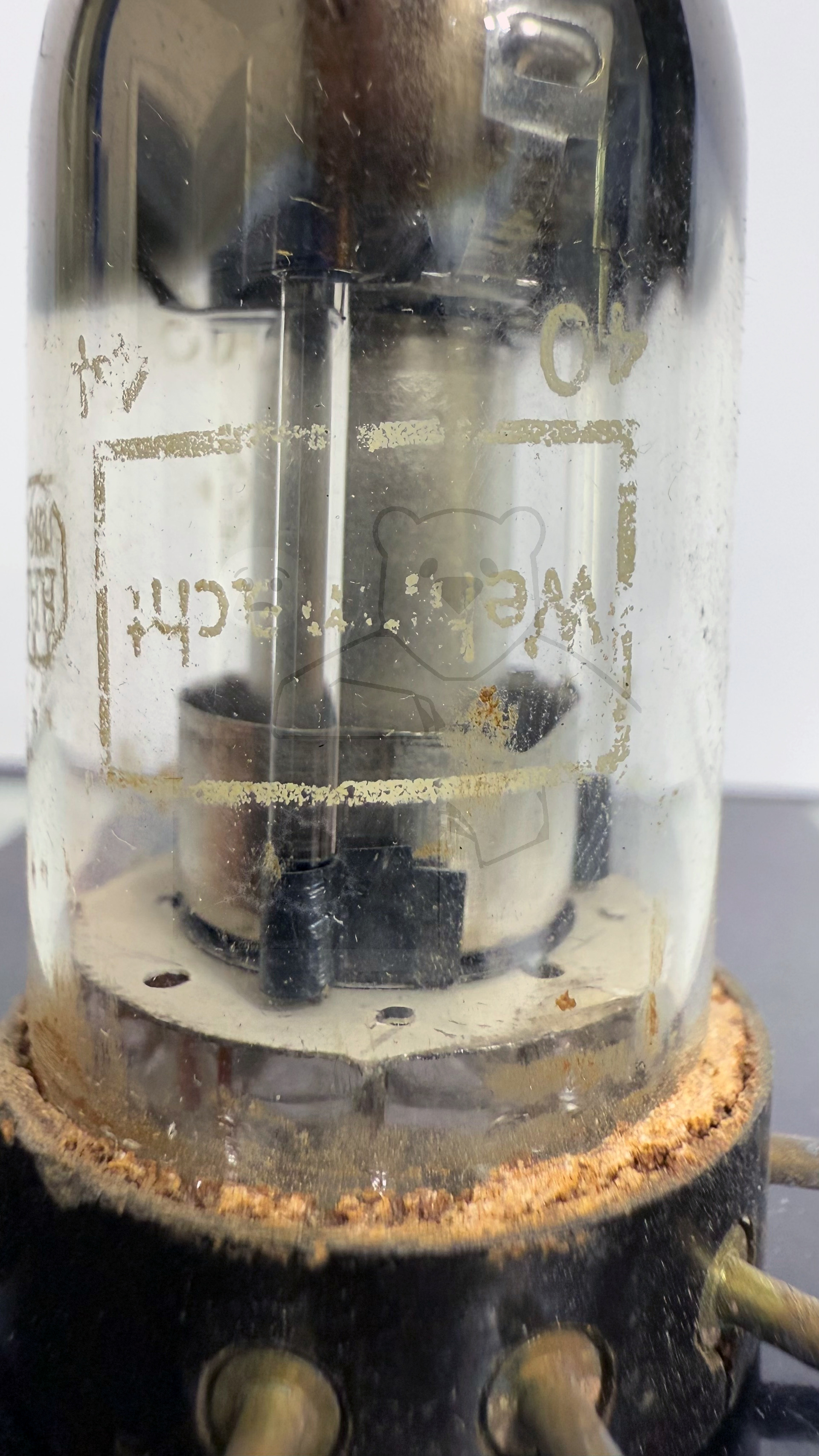

Hoheitszeichen	Wehrmacht, BAL 1964, 40/44 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S130

🔎 Beschreibung der Systeme für die Röhre: LG3

	System 1
Kathode	k
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

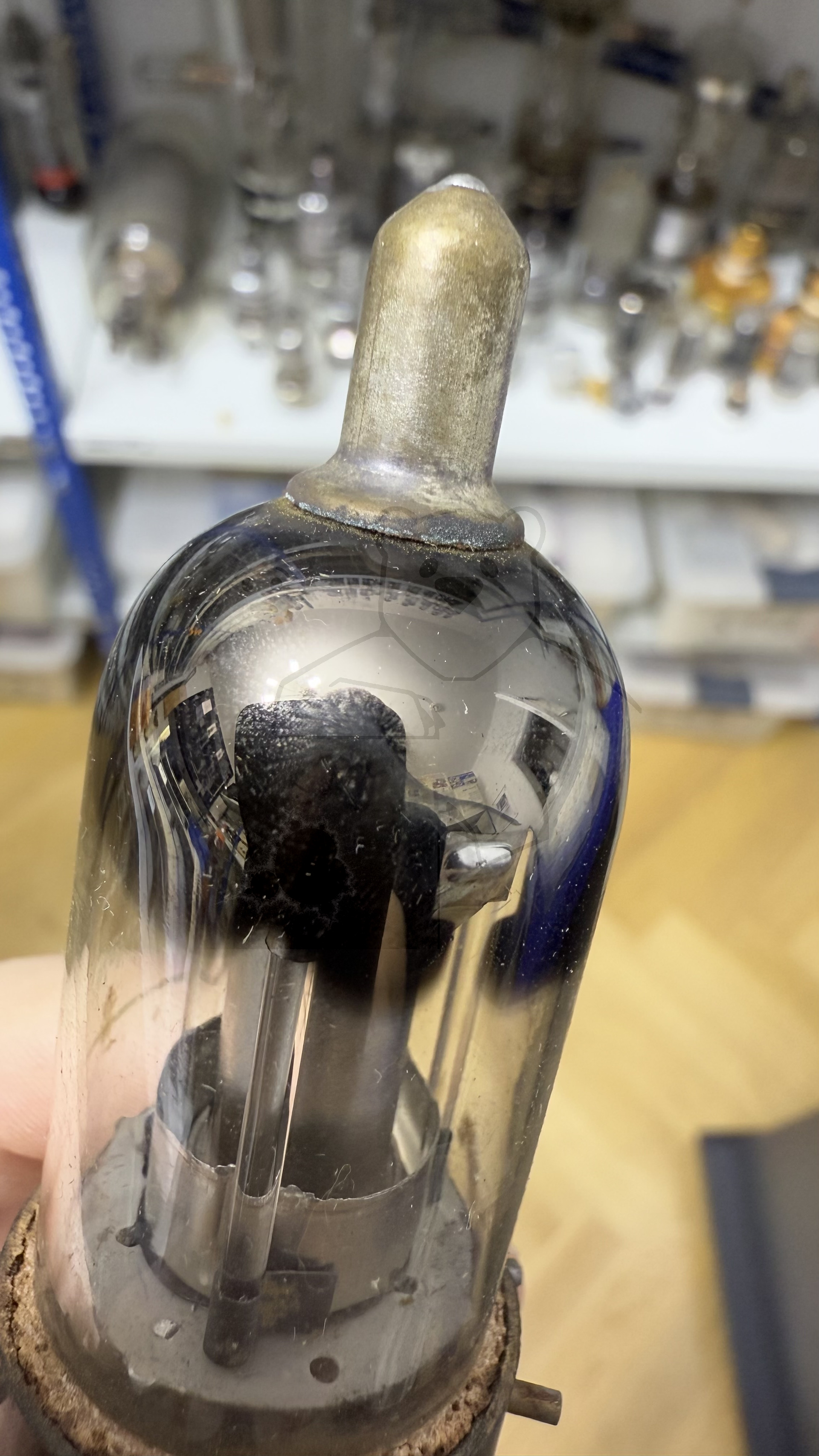

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der LG3

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: LG3
Datenblatt LG3 Telefunken [www.tubedata.info].pdf (131 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
