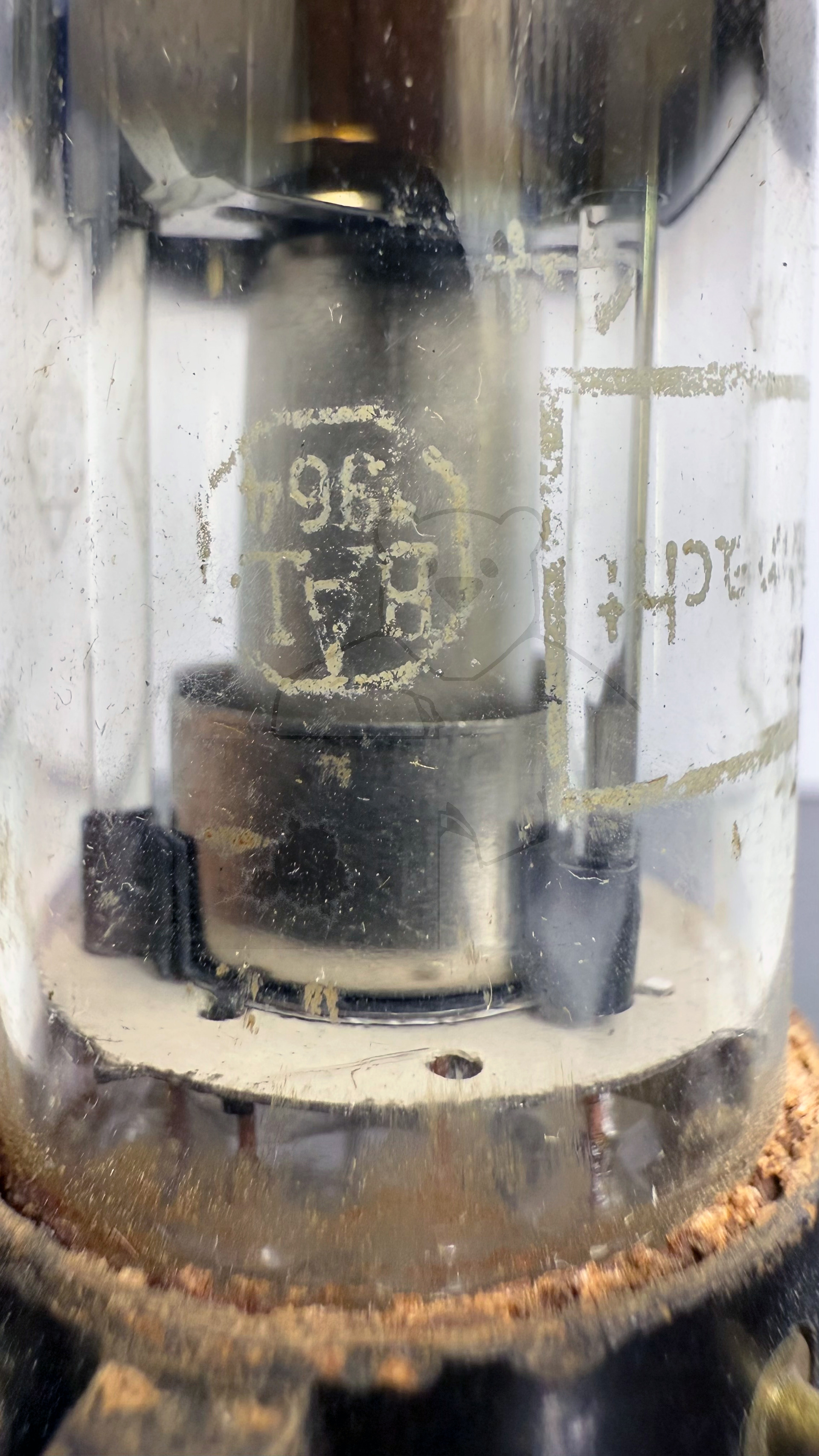

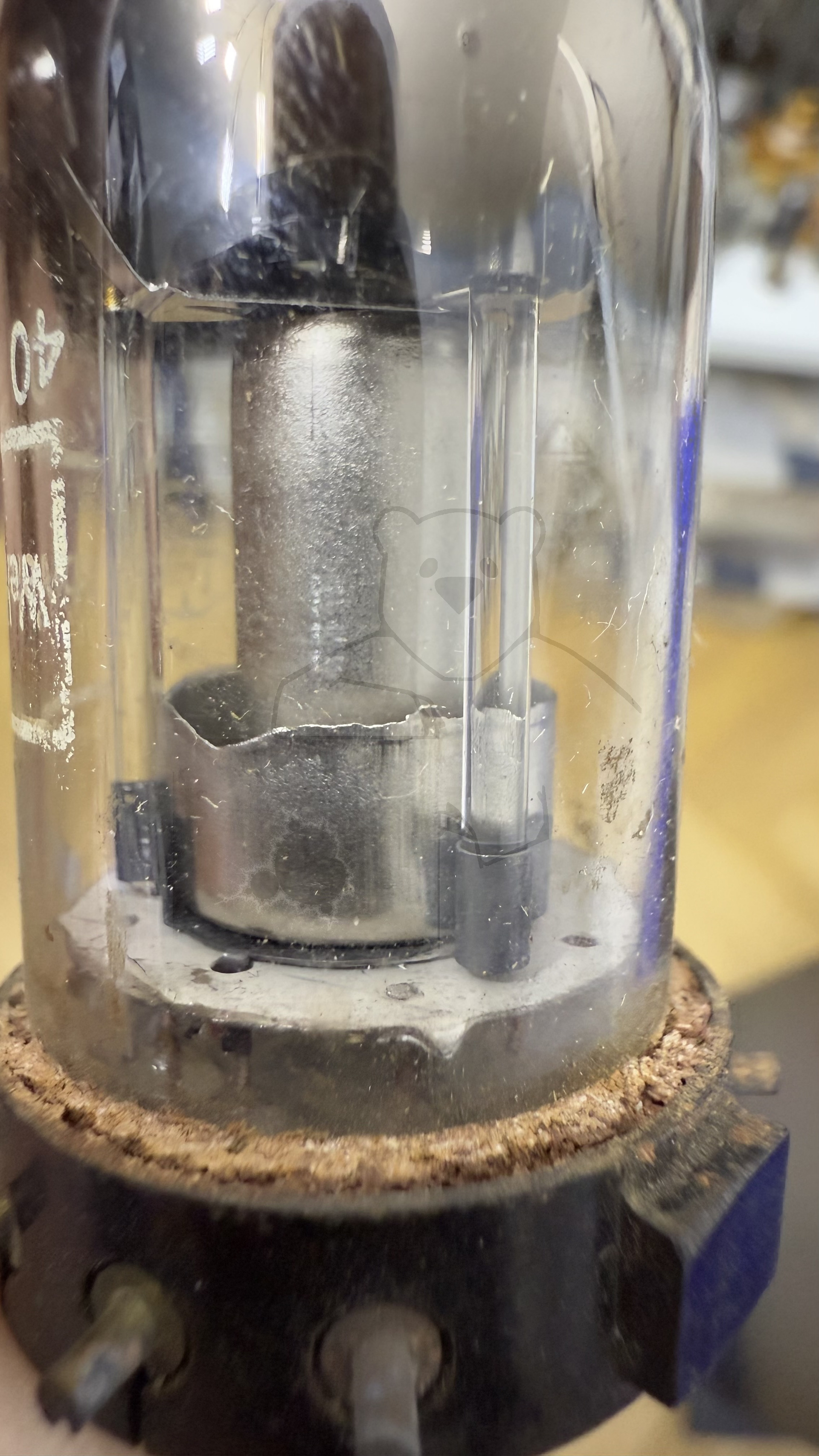

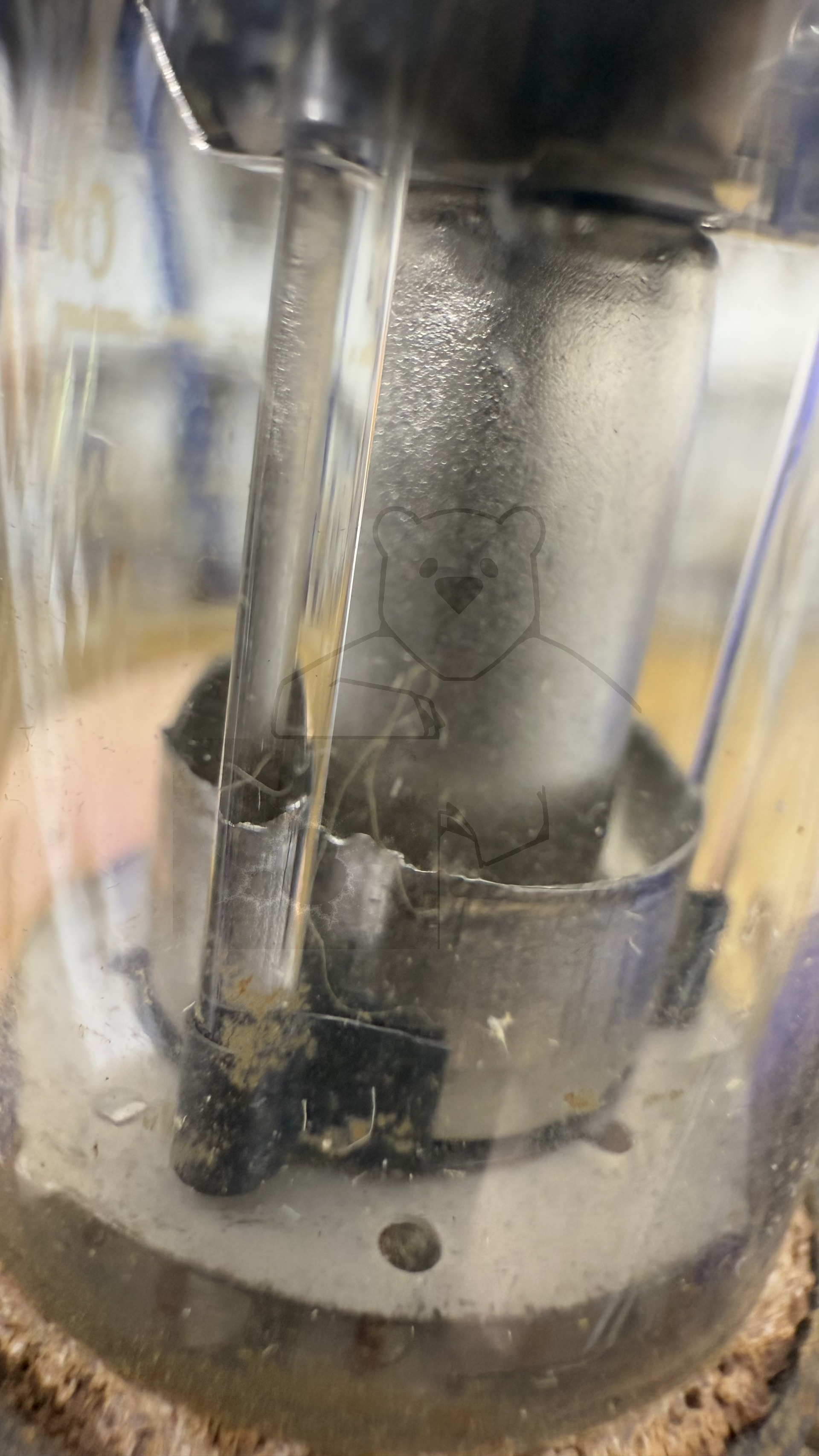

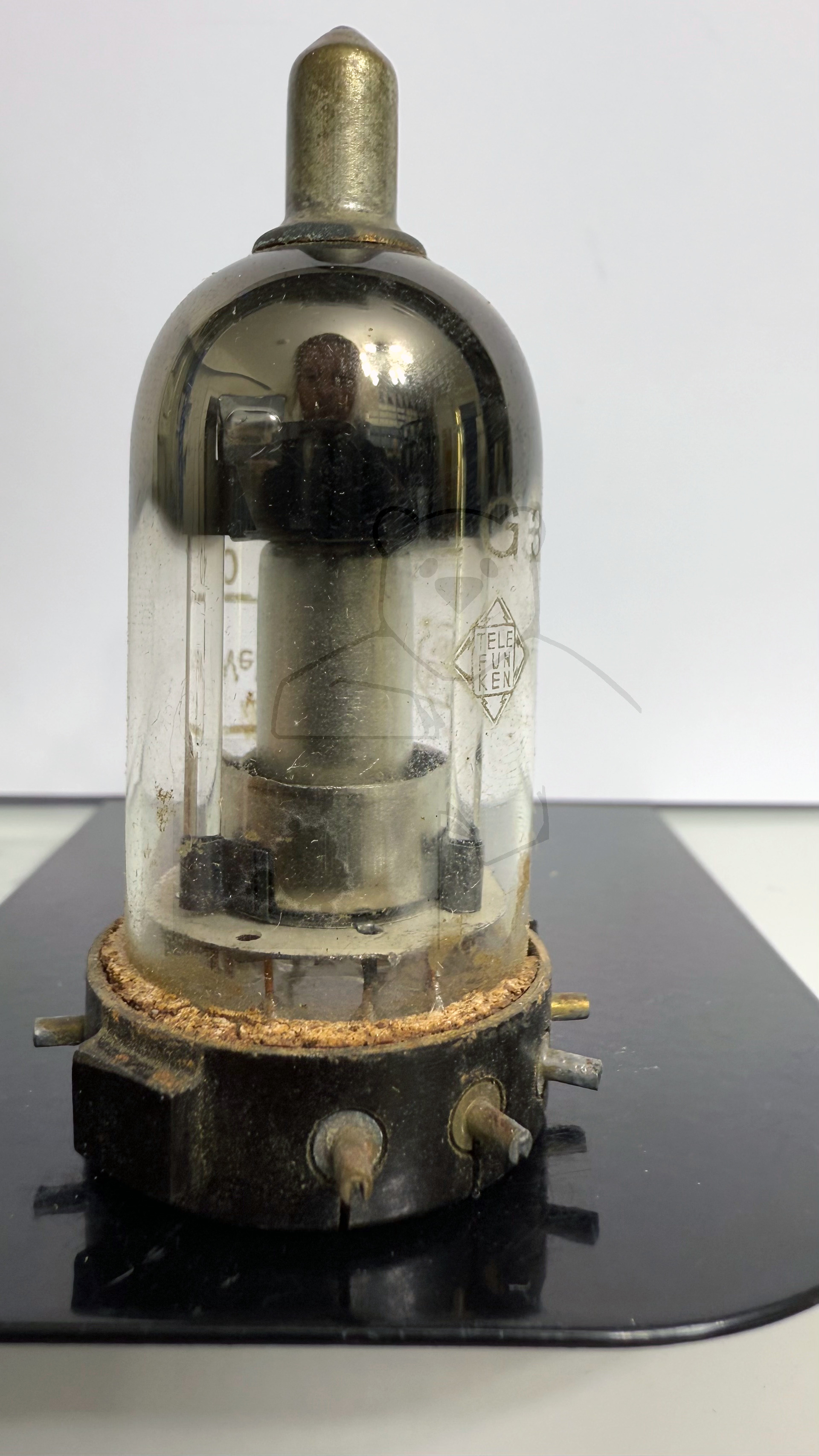

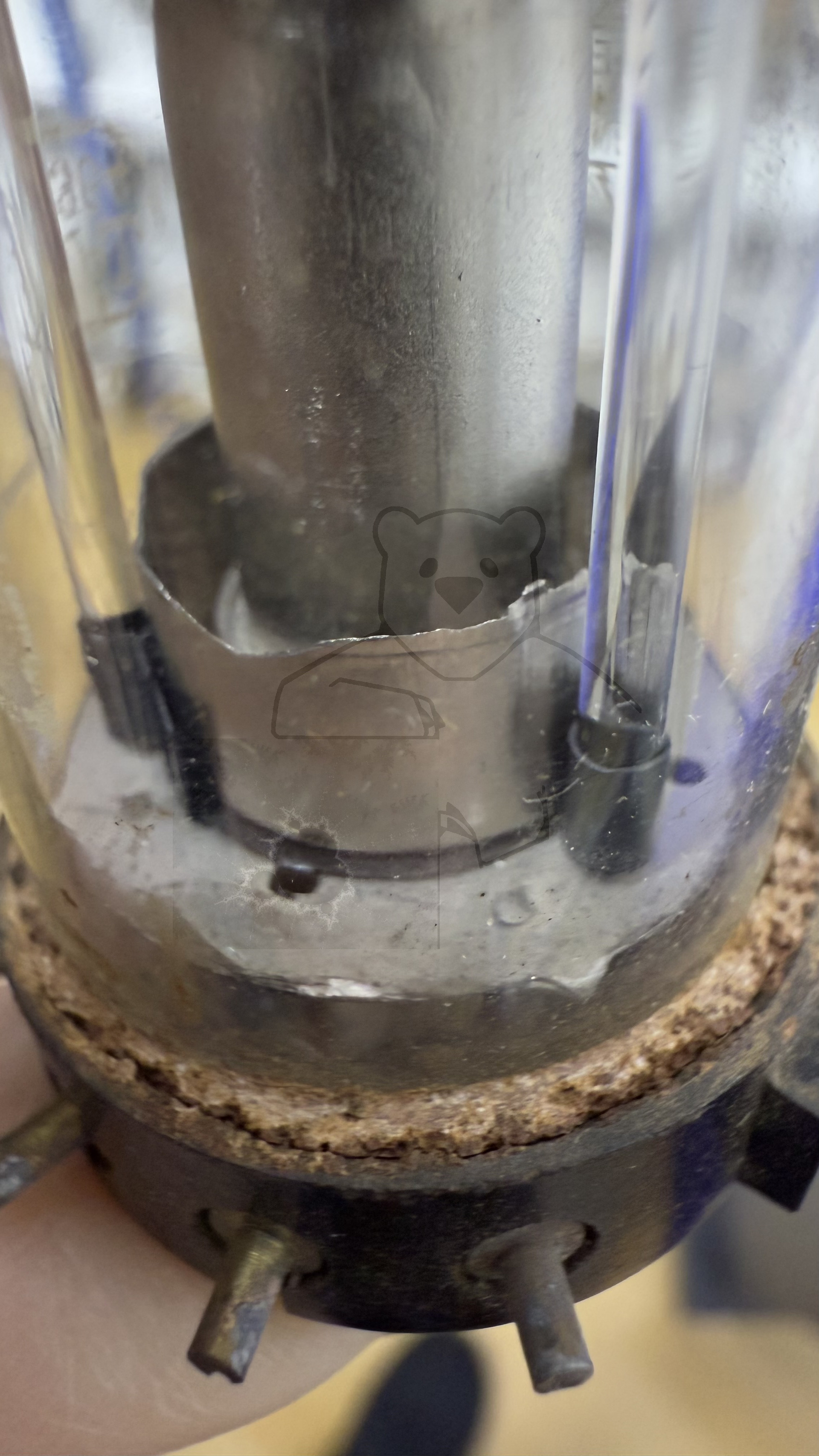

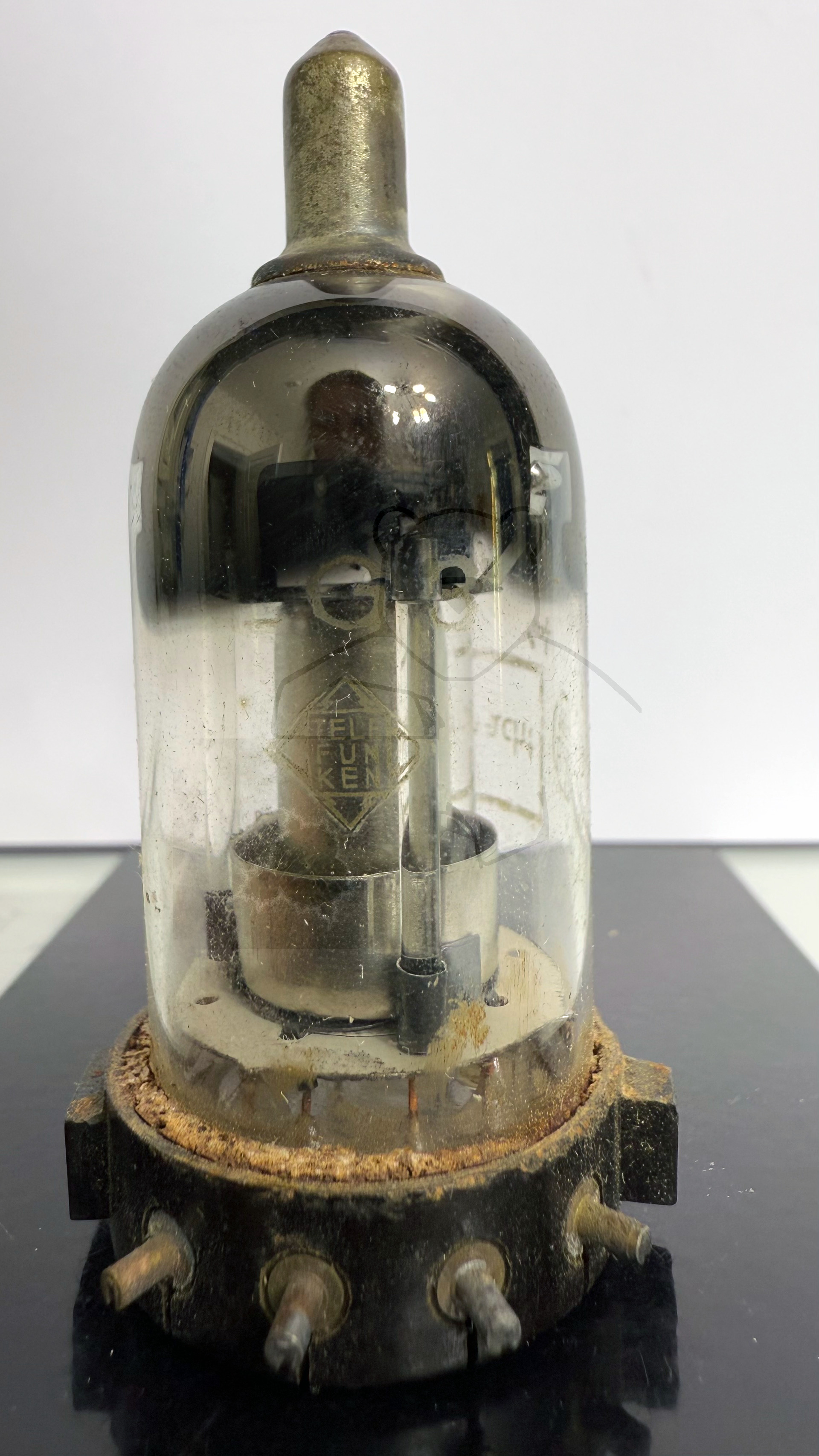

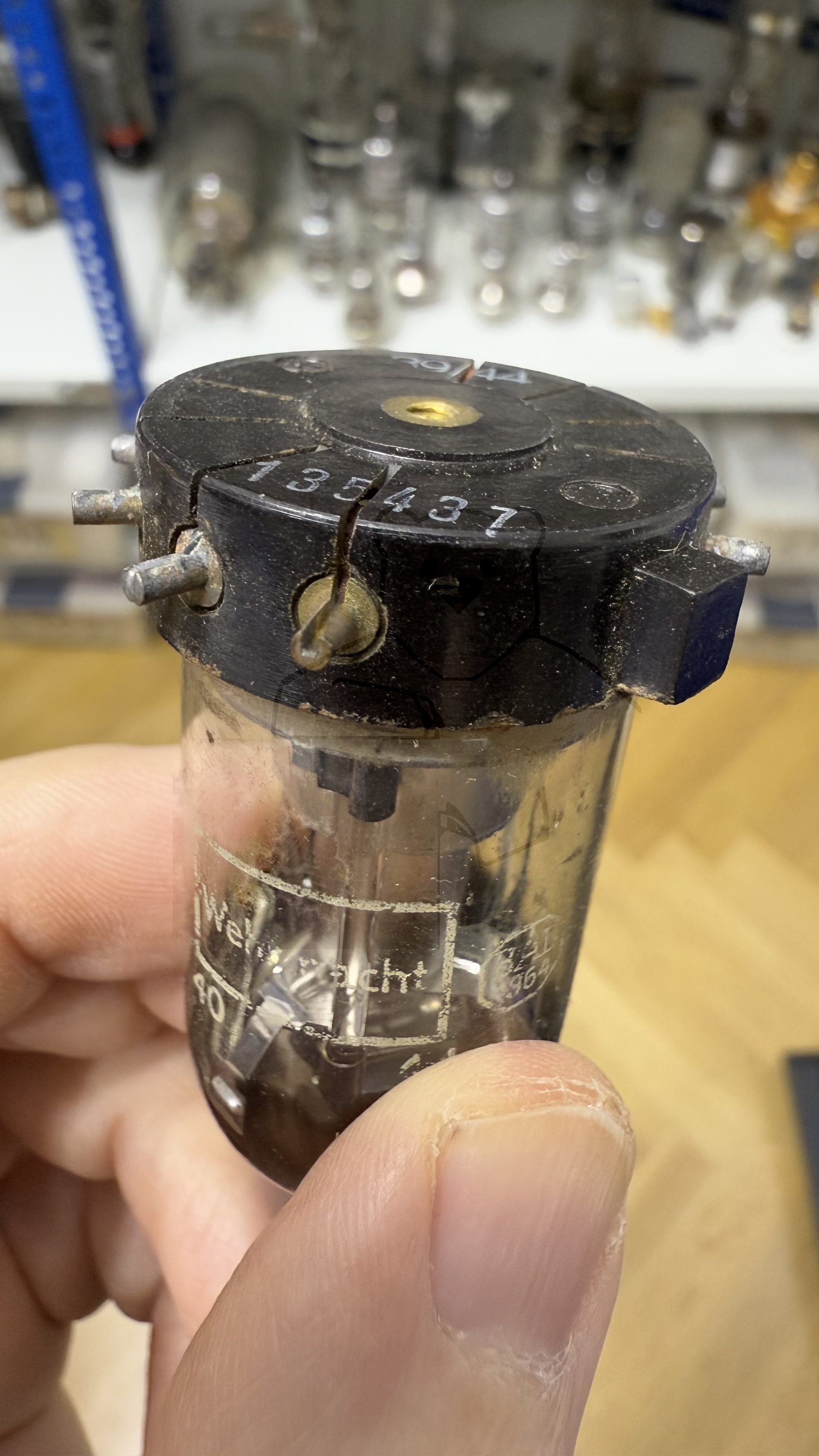

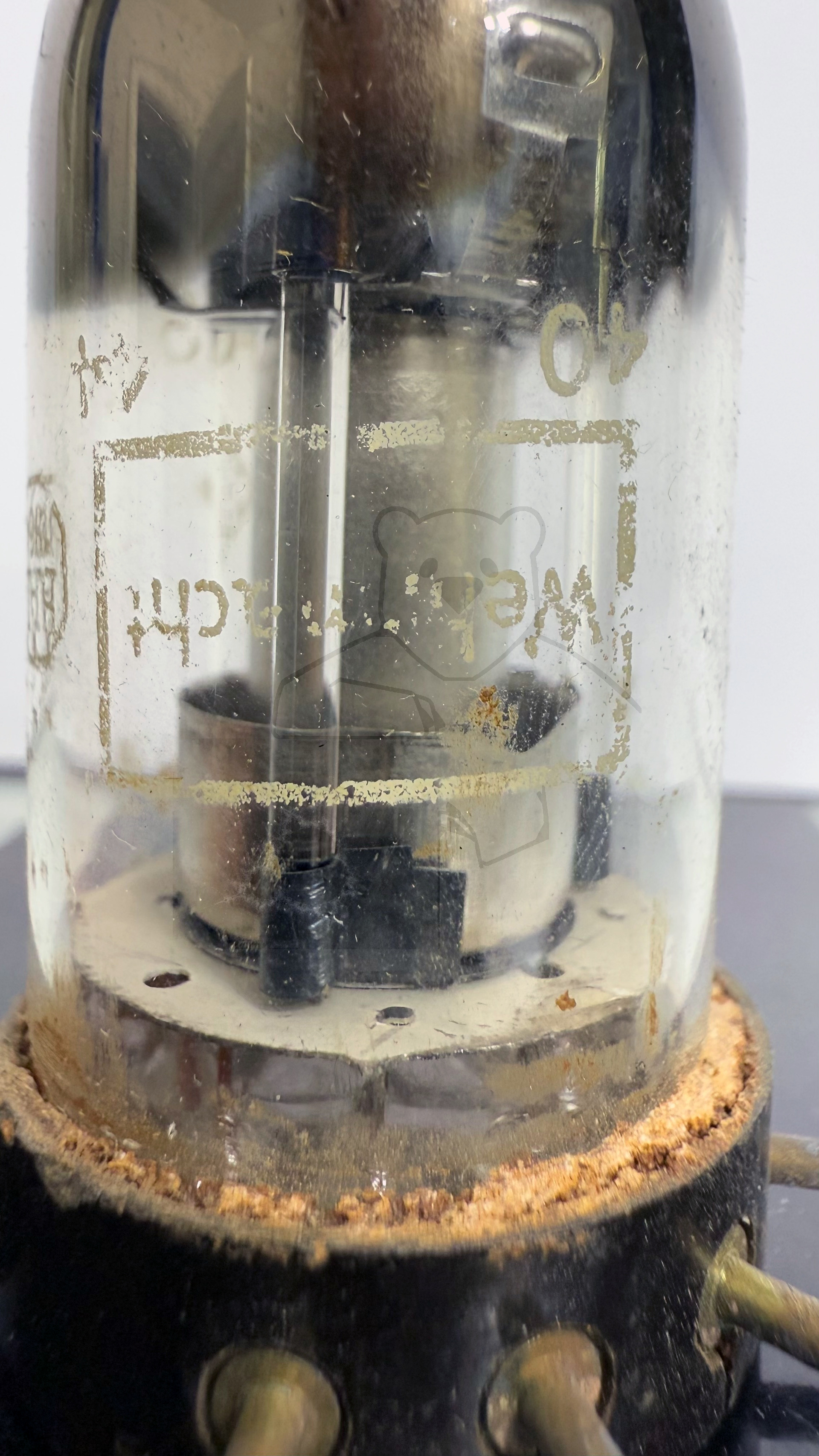

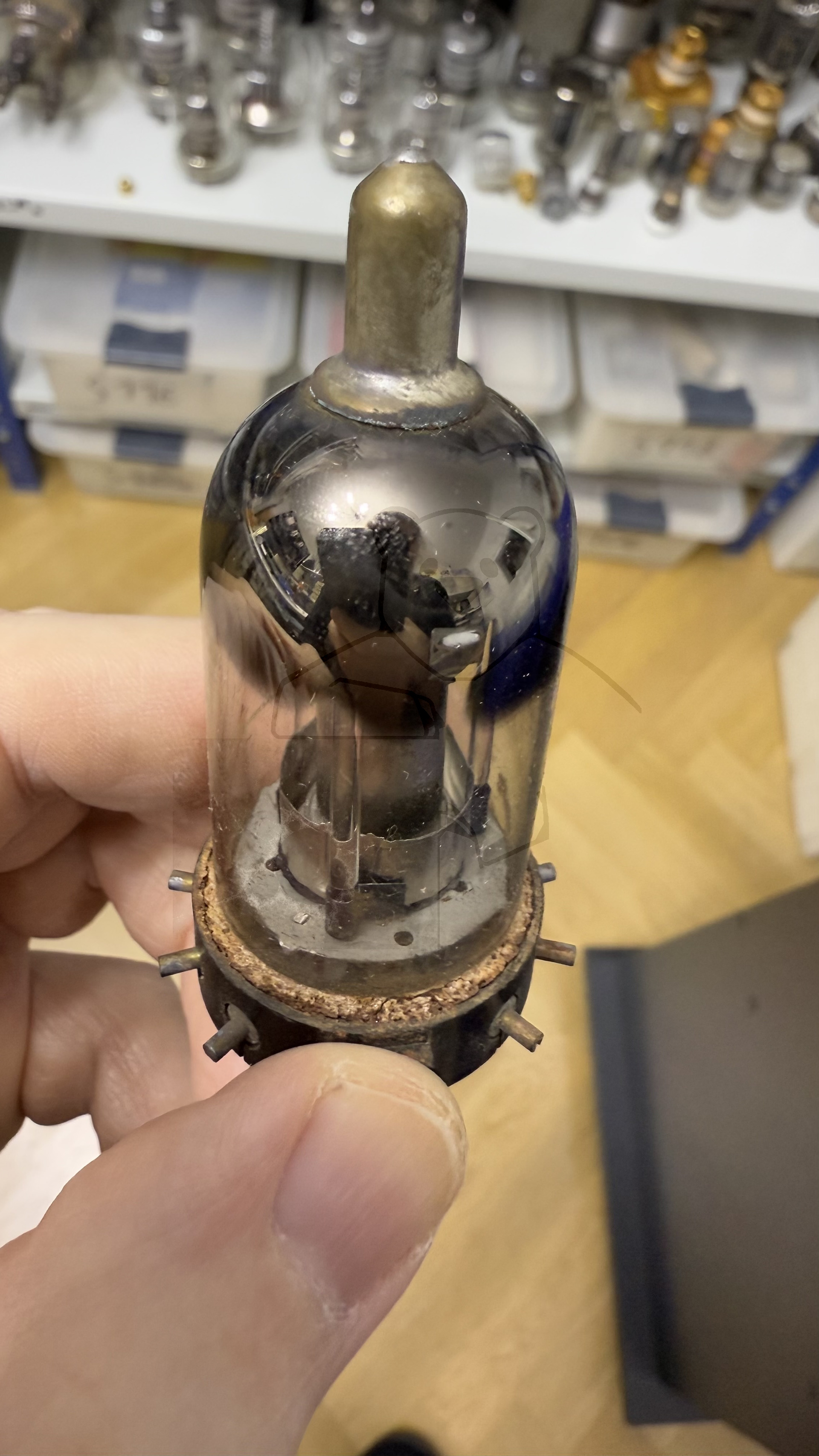

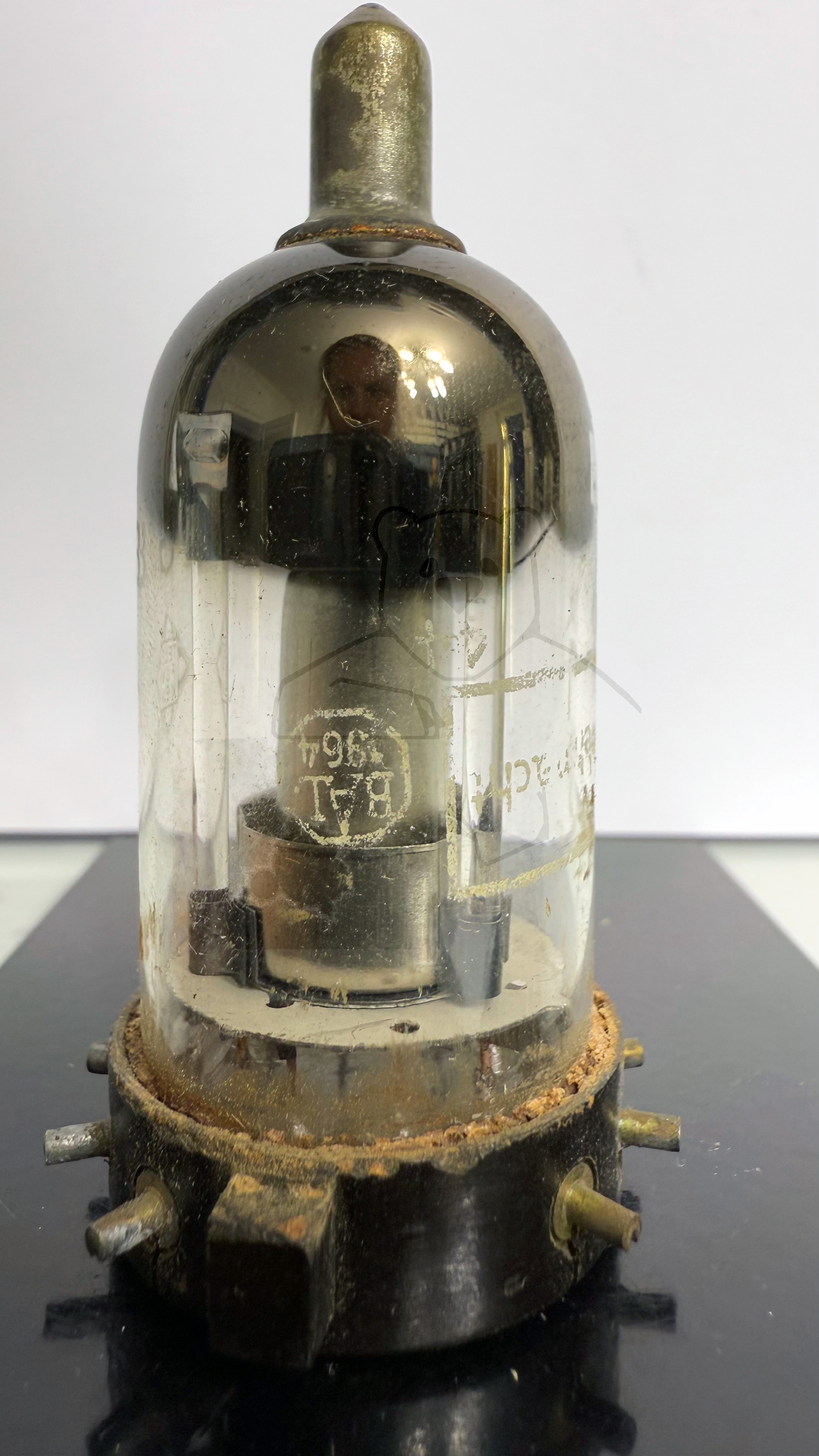

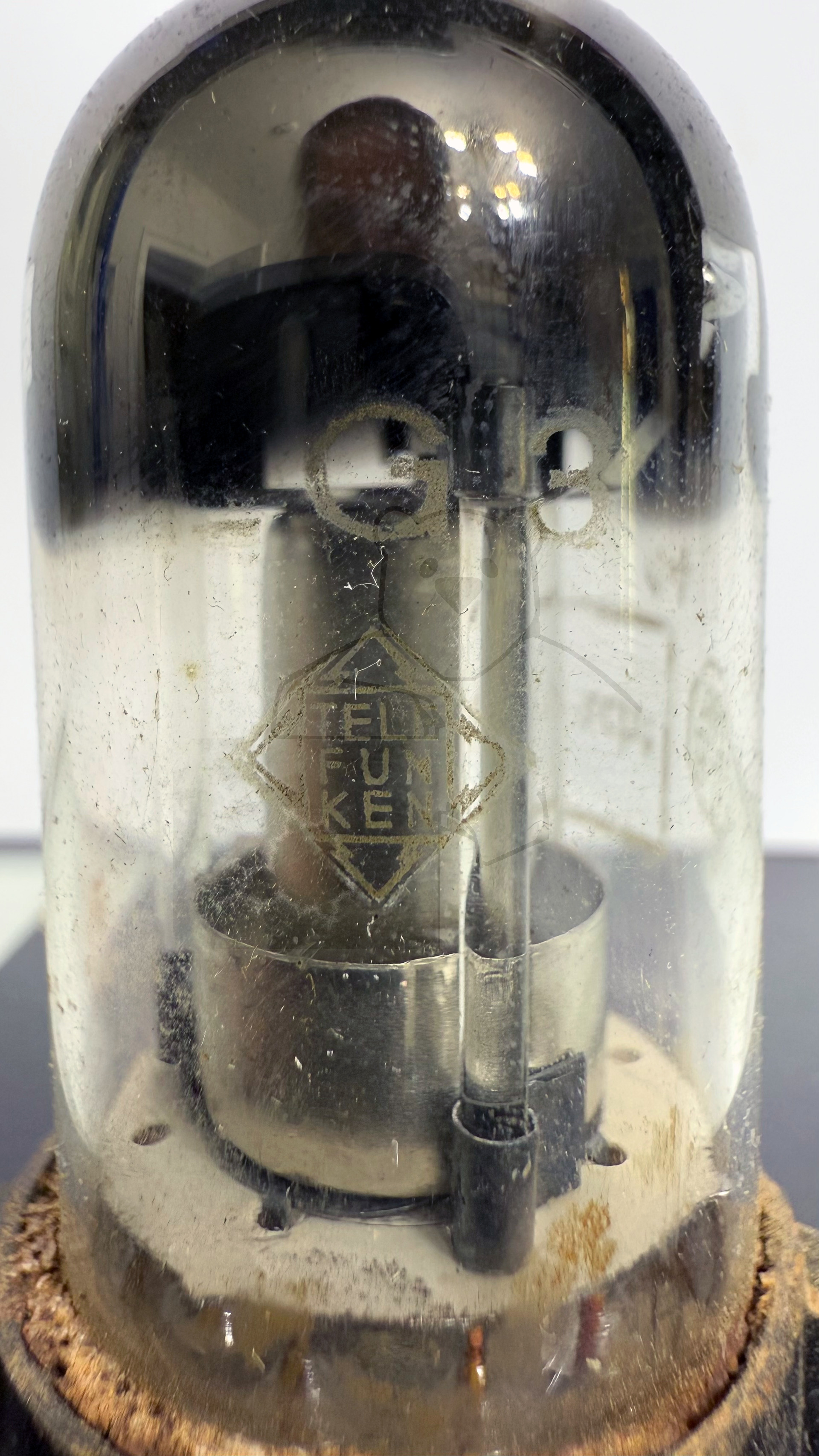

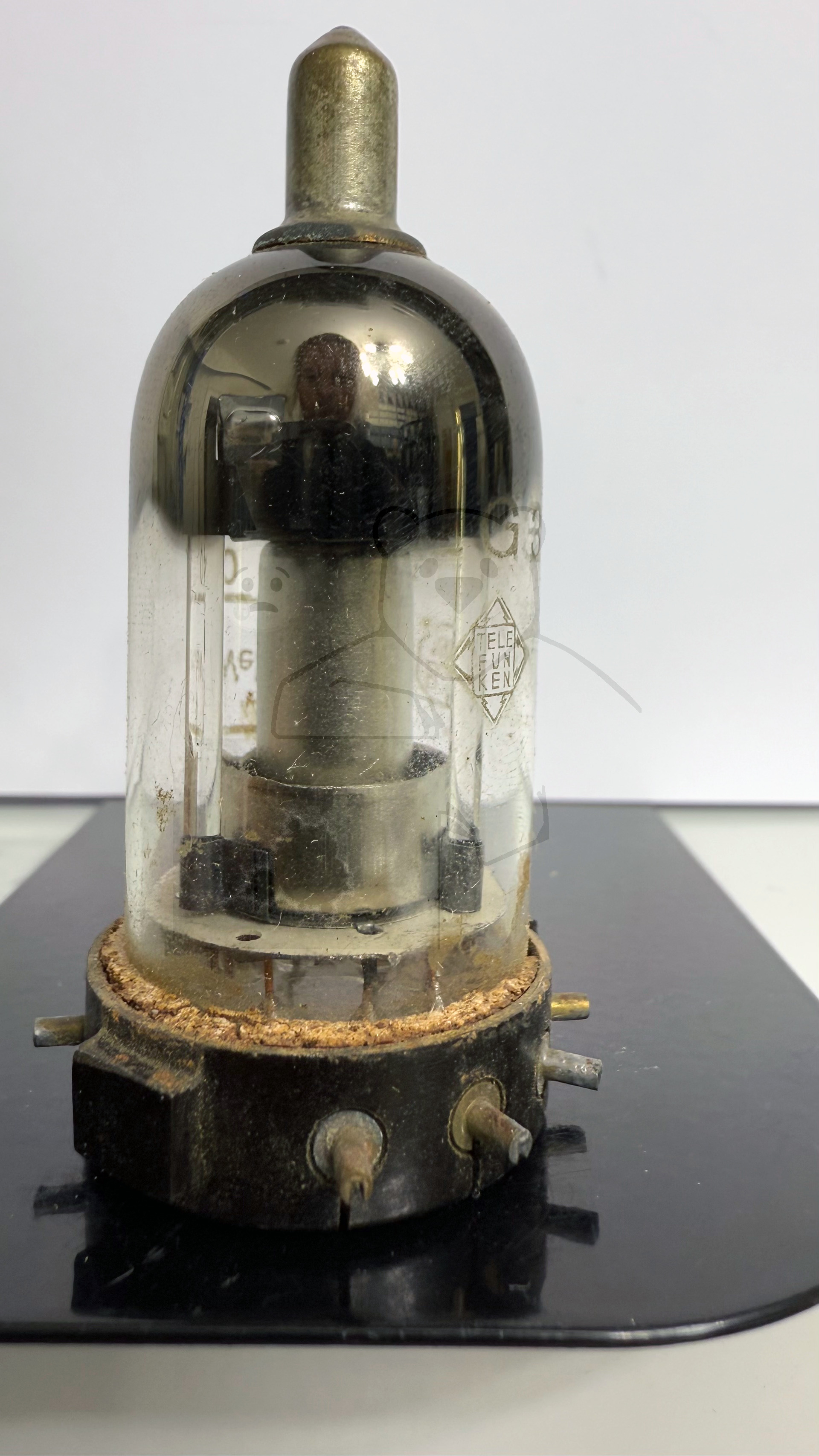

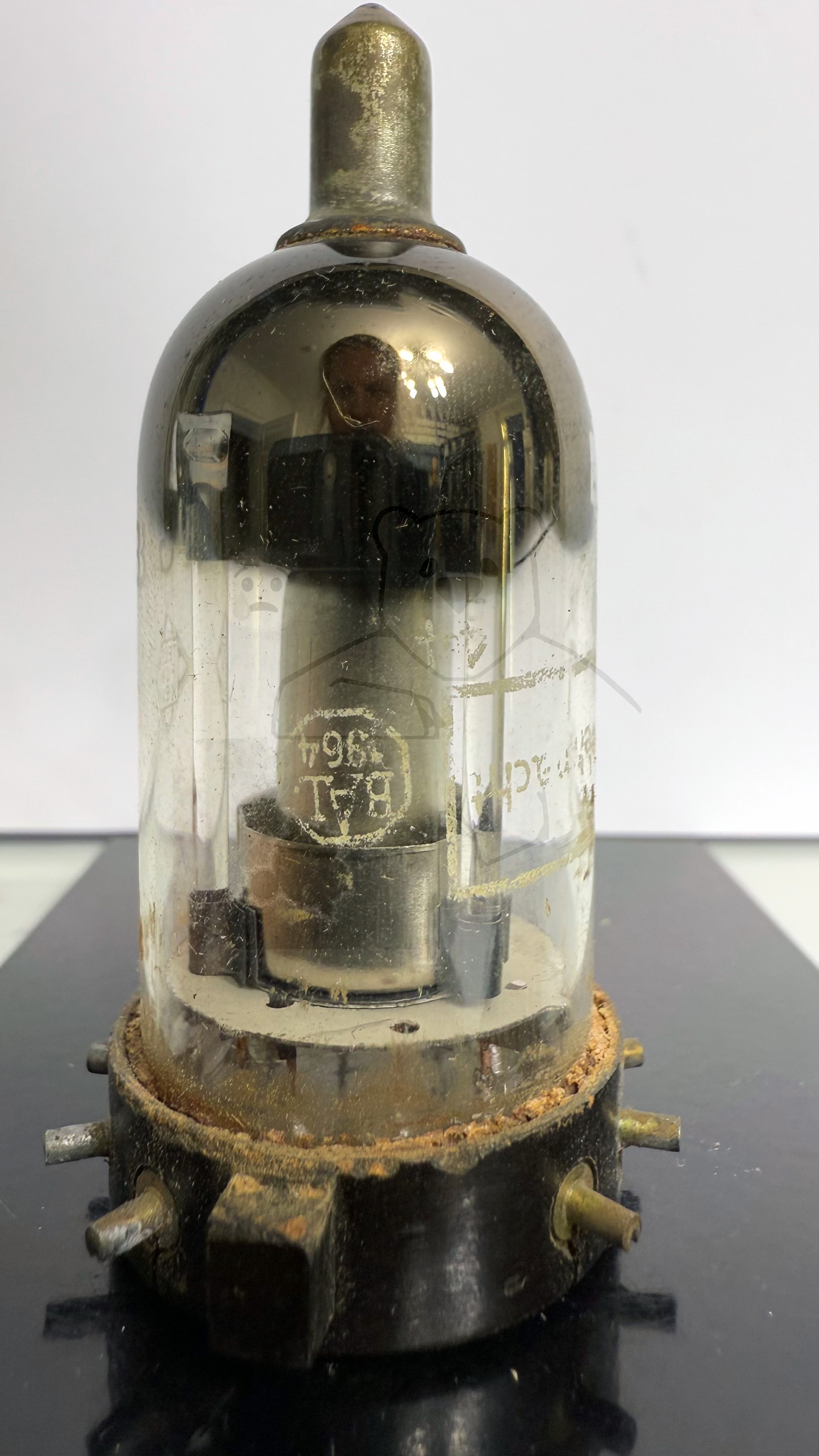

Daten und Bilder der Röhre: LG3

🔎 Beschreibung der Röhre: LG3

Name	LG3
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,18
Art der Heizung	Indirekt

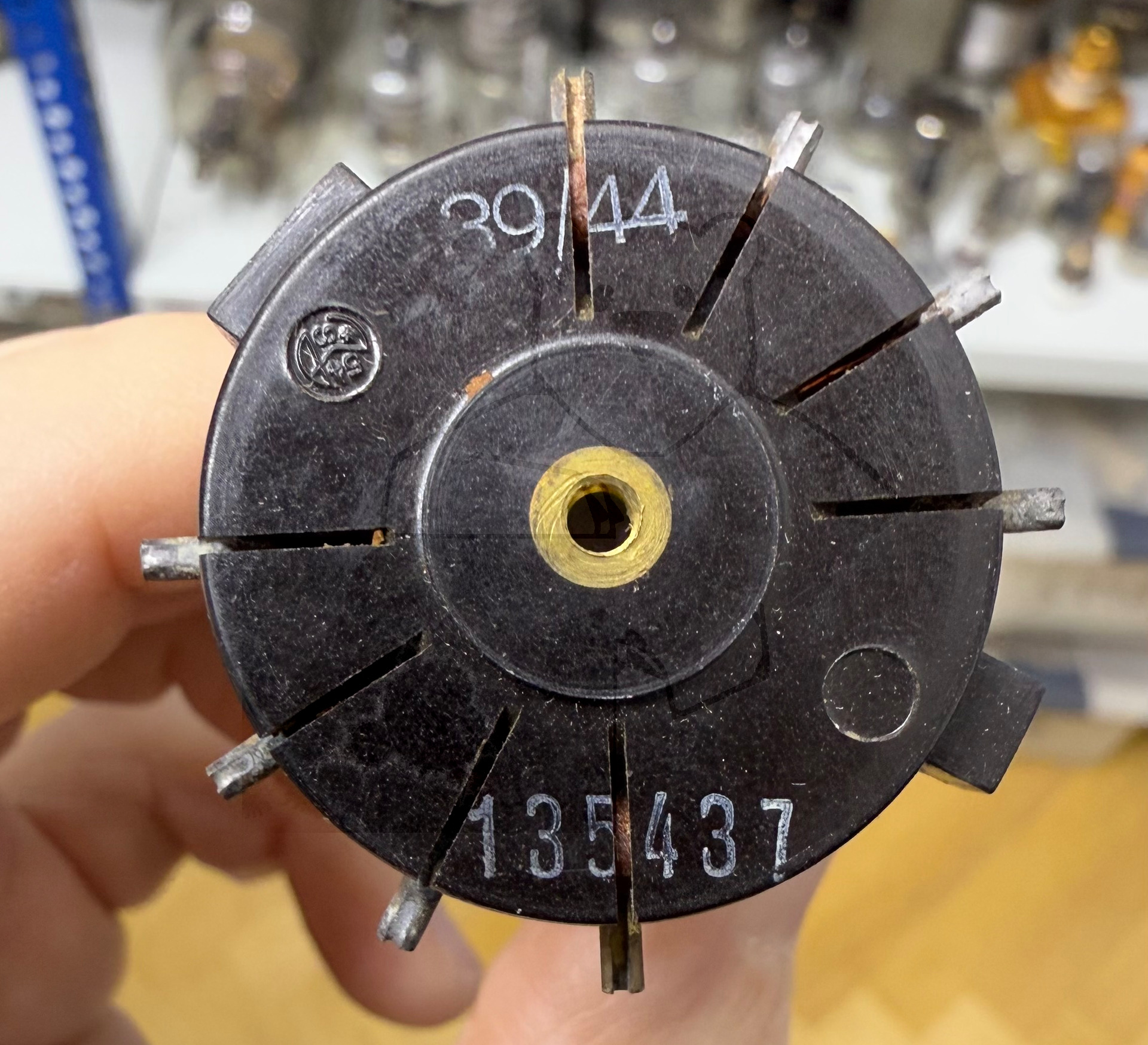

Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 12:51:42

🔎 Beschreibung der Systeme für die Röhre: LG3

	System 1
Kathode	k
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

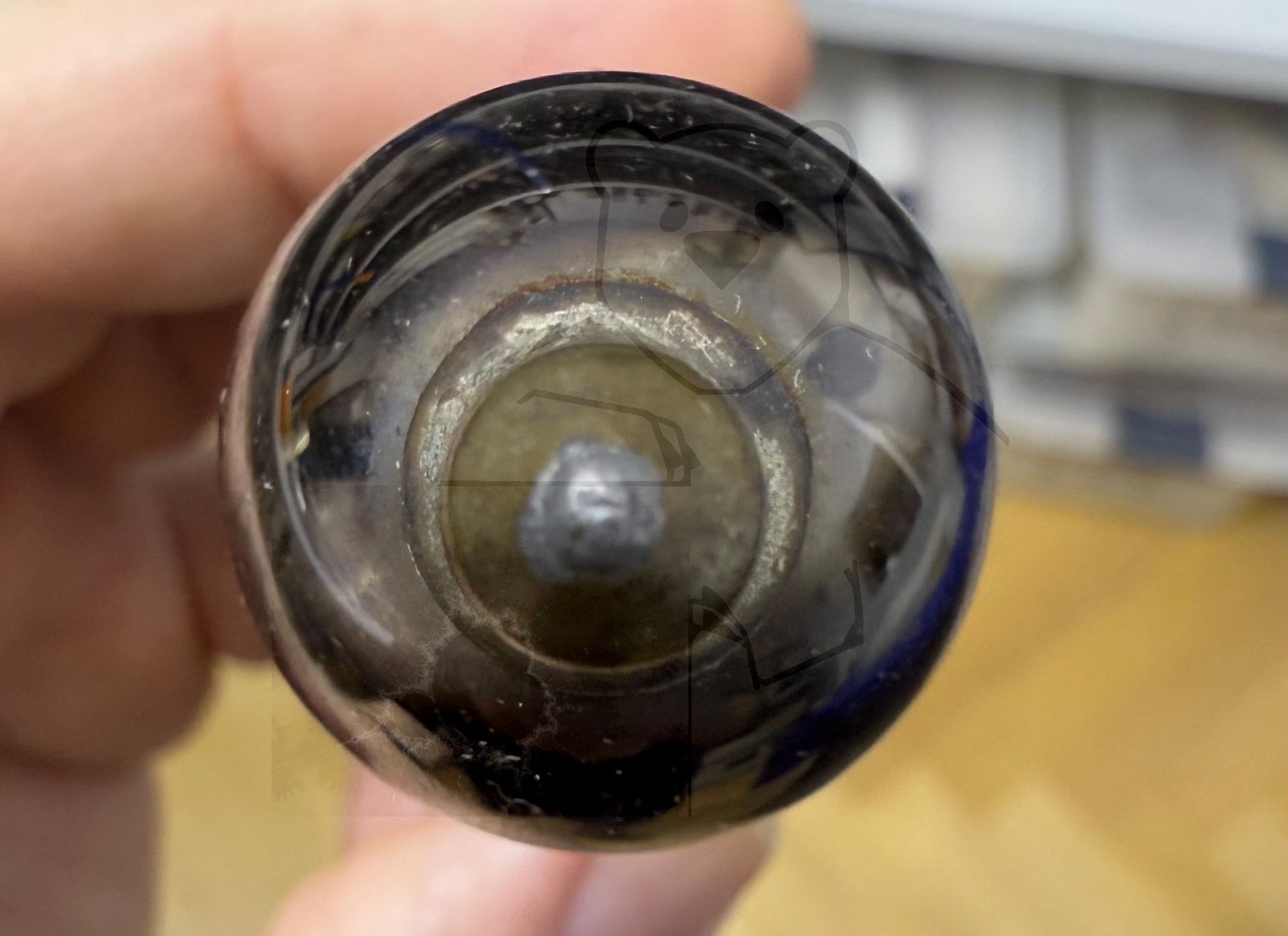

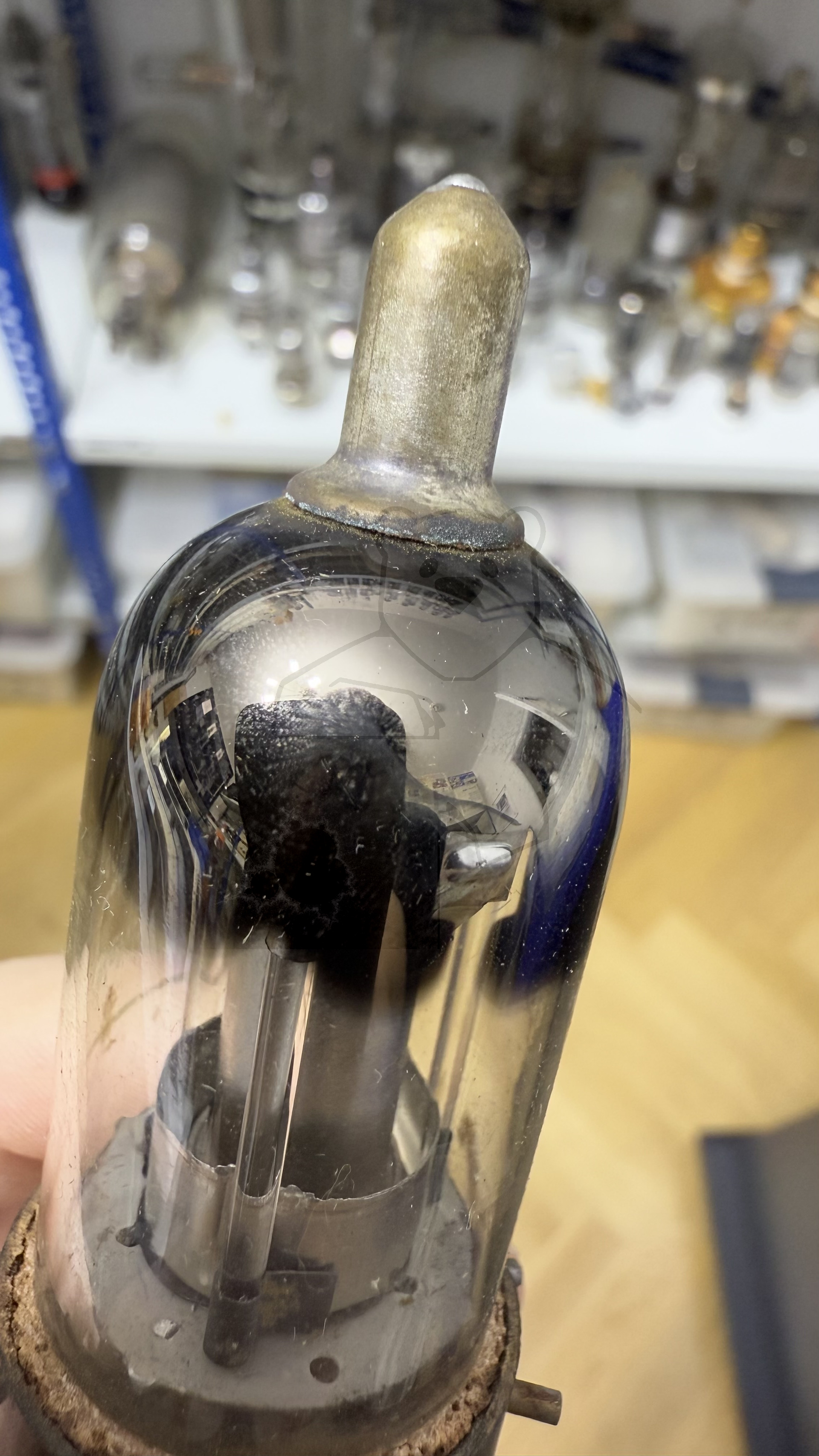

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

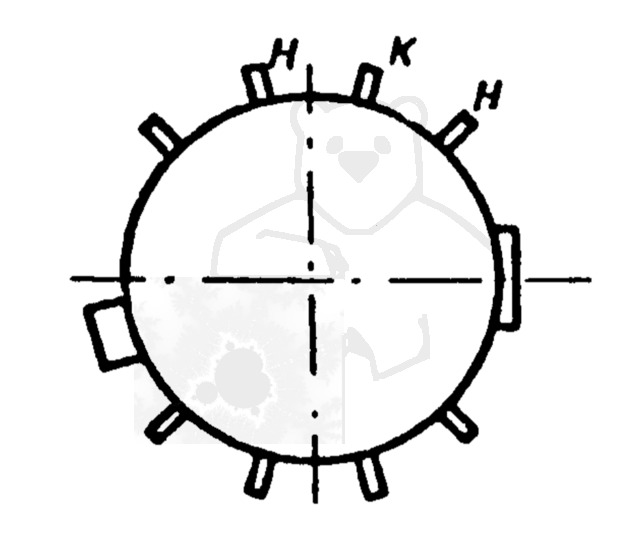

🔎 Sockelschaltung der LG3

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: LG3
Datenblatt LG3 Telefunken [www.tubedata.info].pdf (131 kB)
