🔎 Beschreibung der Röhre: EAM86 Inventarnummer: 07799
| Name | → EAM86 📺 Mit Video |
| Vergleichsname | 6GX8 |
| Hersteller | → Siemens |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | Diese Röhre ist für die Bundeswehr selektiert und hat einen Fehldruck. Die Typenbezeichnung und das Herstellerlogo wurden direkt über die Leuchtschicht gedruckt. Wurde von Telefunken produziert, die Telefunken-Raute befindet sich im Boden. |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Bundeswehr, BWB209 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Änderung | |
| Lager | S125a |
🔎 Beschreibung der Systeme für die Röhre: EAM86
| System 1 | System 2 | |
| Kathode | 9 | 3 |
| Gitter 1 | 8 | |
| Gitter 2 | 6 (Steg) | |
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 1 | 2 |
| Anode 2 | ||
| Leuchtschirm | 7 | |
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | ||
| Funktion | → Magisches Band |
→ Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der EAM86
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu EAM86
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/pIzCJsljgzc (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: EAM86
Datenblatt EAM86 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (1598 kB)
Pruefkarte EAM86 - Karte 1 - Funke W19 Roehrenpruefer.pdf (170 kB)
Pruefkarte EAM86 - Karte 2 - Funke W19 Roehrenpruefer.pdf (143 kB)
Pruefkarte EAM86 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (129 kB)
Pruefkarte EAM86 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (109 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EAM86
Röhre EAM86 #7799 Fehldruck, Typenbezeichnung und Hersteller befinden sich über dem Leuchtfeld - Bild 1
Röhre EAM86 #7799 Fehldruck, Typenbezeichnung und Hersteller befinden sich über dem Leuchtfeld - Bild 2

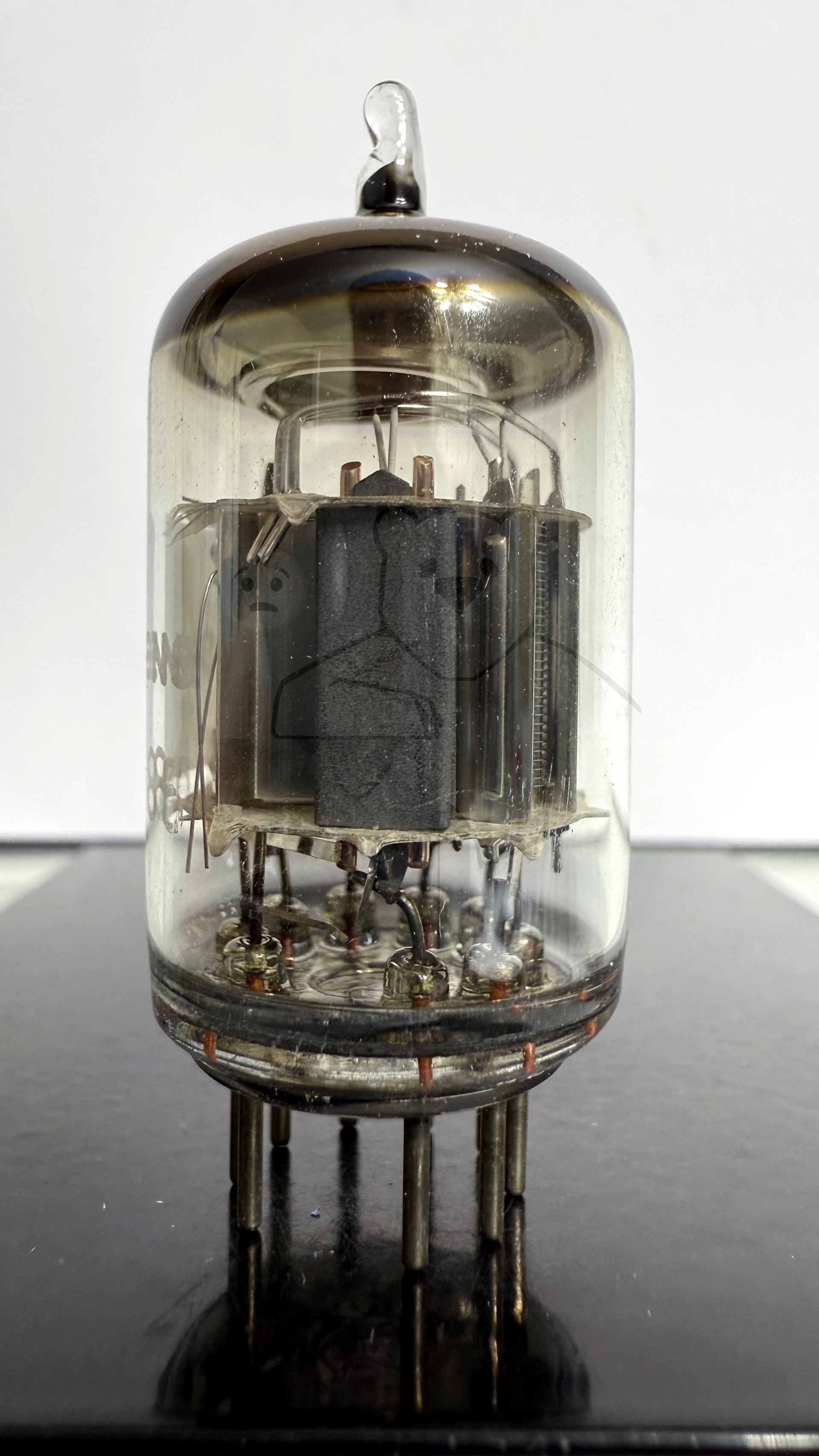

Röhre EAM86 #7799 Bild 1

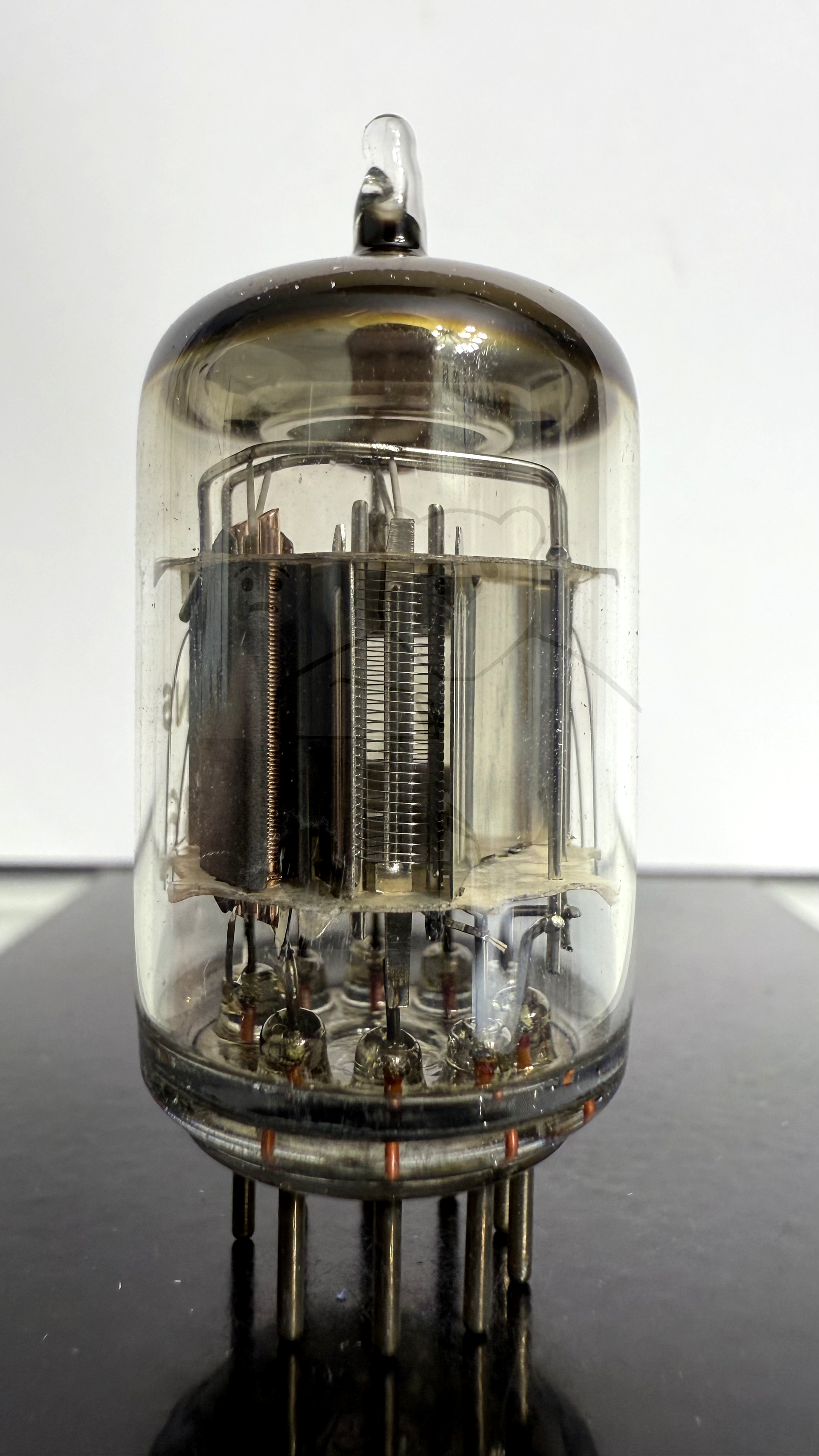

Röhre EAM86 #7799 Bild 2

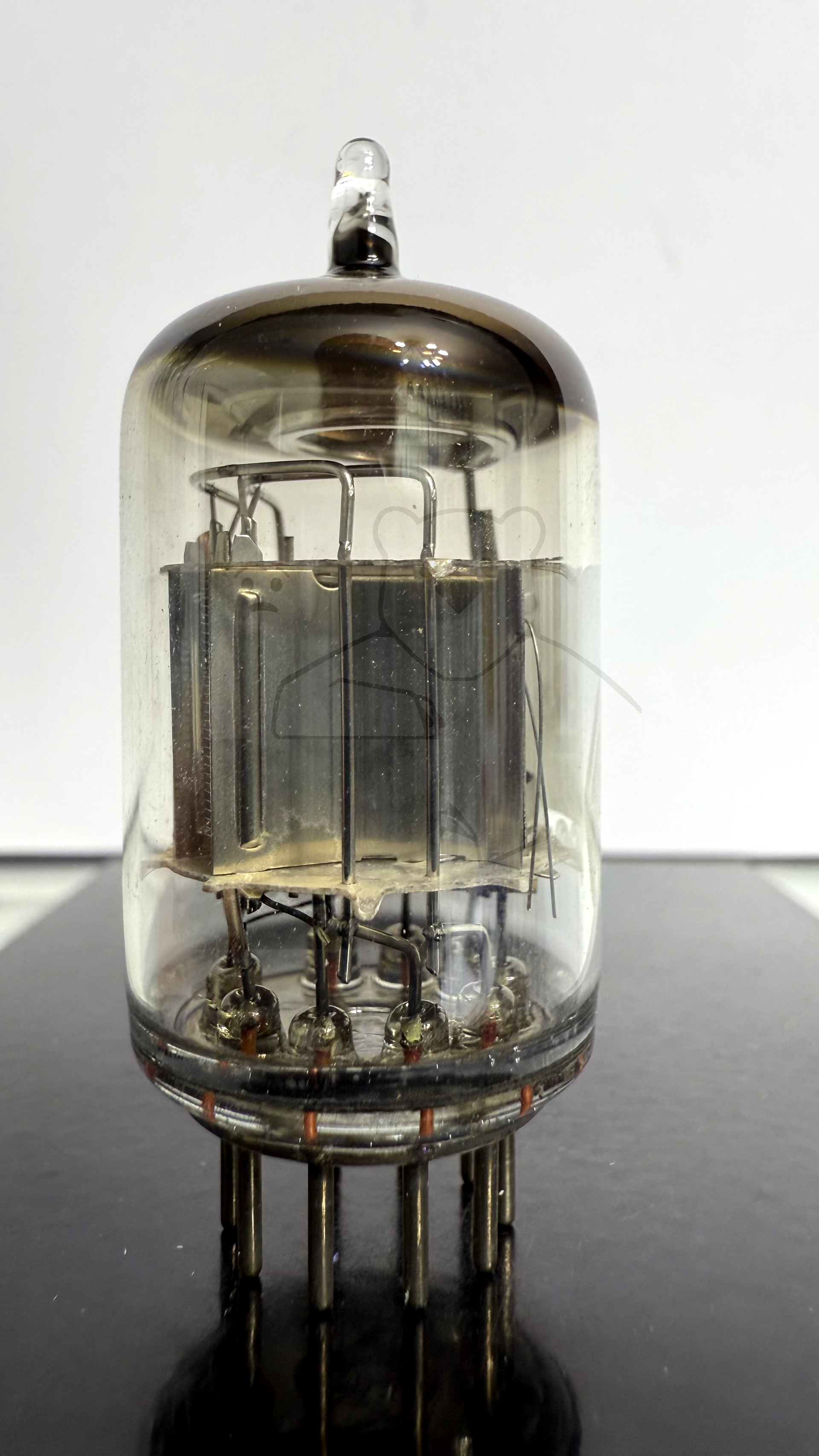

Röhre EAM86 #7799 Bild 3

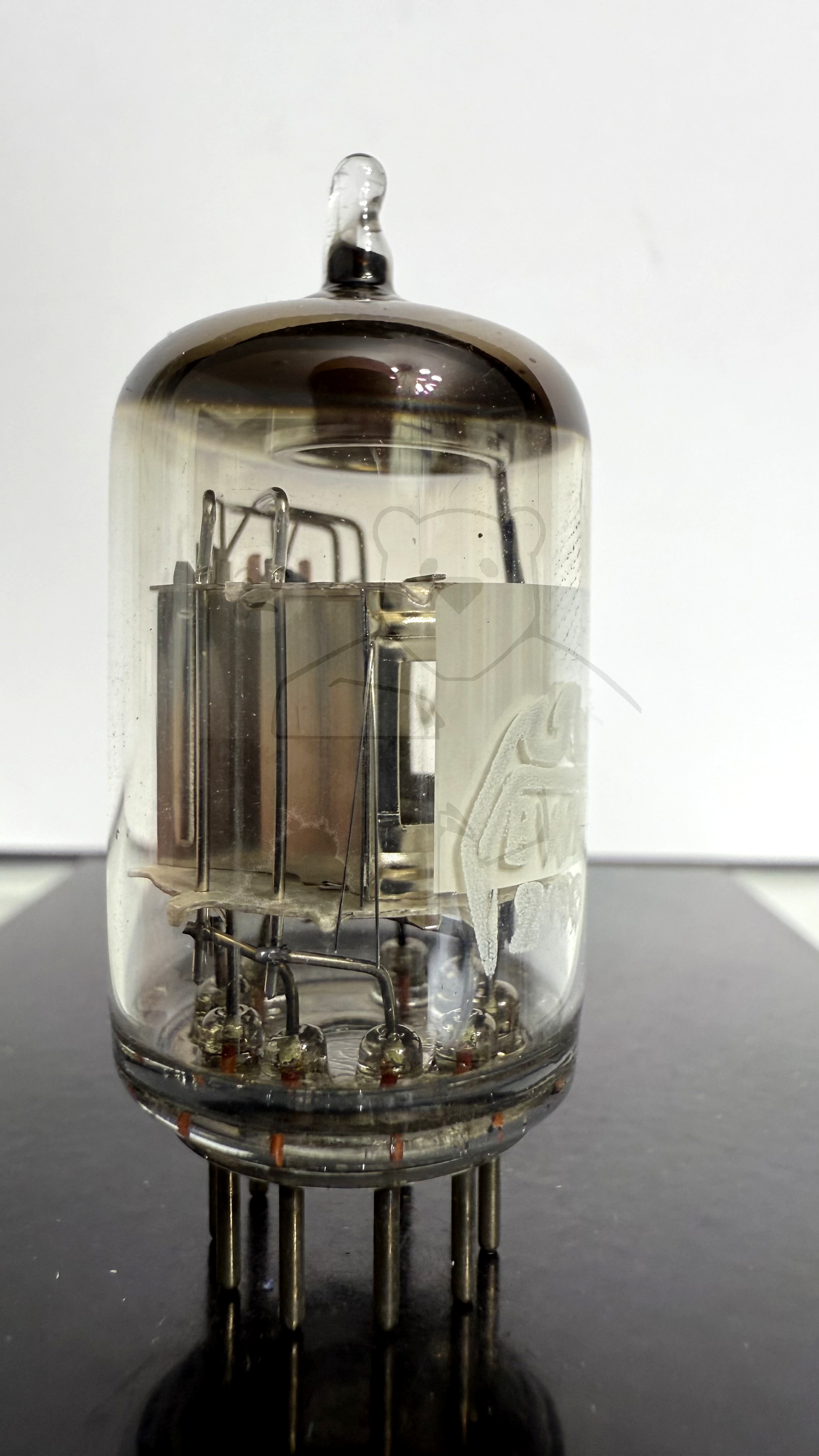

Röhre EAM86 #7799 Bild 4
