đ Beschreibung der Röhre: RL1P2 Inventarnummer: 07798
| Name | â RL1P2 |
| Vergleichsname | |
| Hersteller | â Lorenz |
| Heizspannung (Volt) | 1,2 |
| Heizstrom (AmpĂšre) | 0,32 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | Spezialsockel, Deutsche Wehrmacht â Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | Heizfaden ok |
| Hoheitszeichen | Wehrmachts Eigentum, Reichsadler, Abnahmestempel unleserlich Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | L10 |
đ Beschreibung der Systeme fĂŒr die Röhre: RL1P2
| System 1 | |
| Kathode | f |
| Gitter 1 | Kappe |
| Gitter 2 | g2 |
| Gitter 3 | g3 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | a |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | f, f |
| Abschirmung | |
| Funktion | â Senderoehre, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der RL1P2
Bildquelle: Unbekanntes Datenblatt
đ DatenblĂ€tter zur Röhre: RL1P2
Kurzdatenblatt RL1P2.pdf (81 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: RL1P2

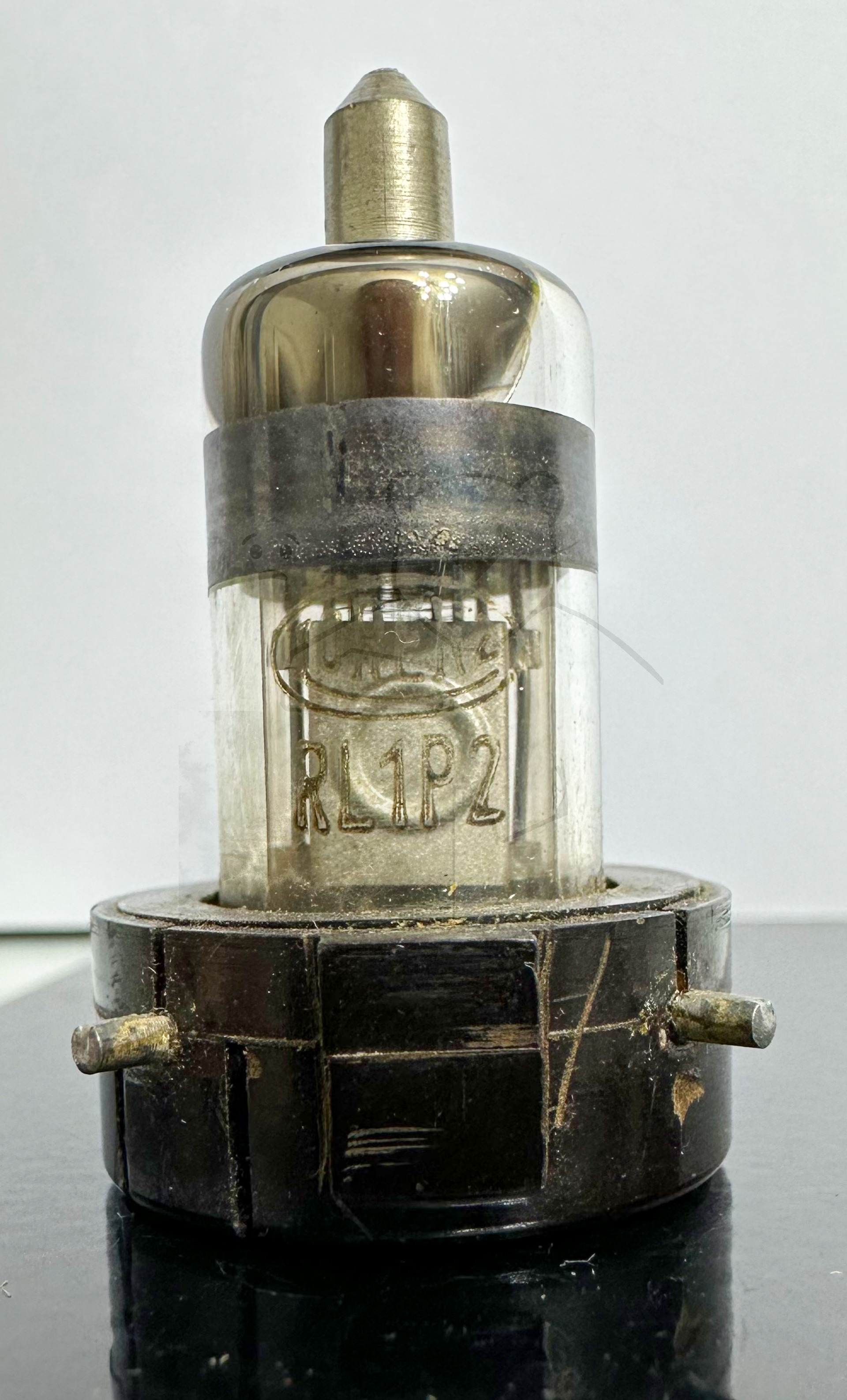

Röhre RL1P2 #7798 Bild 1

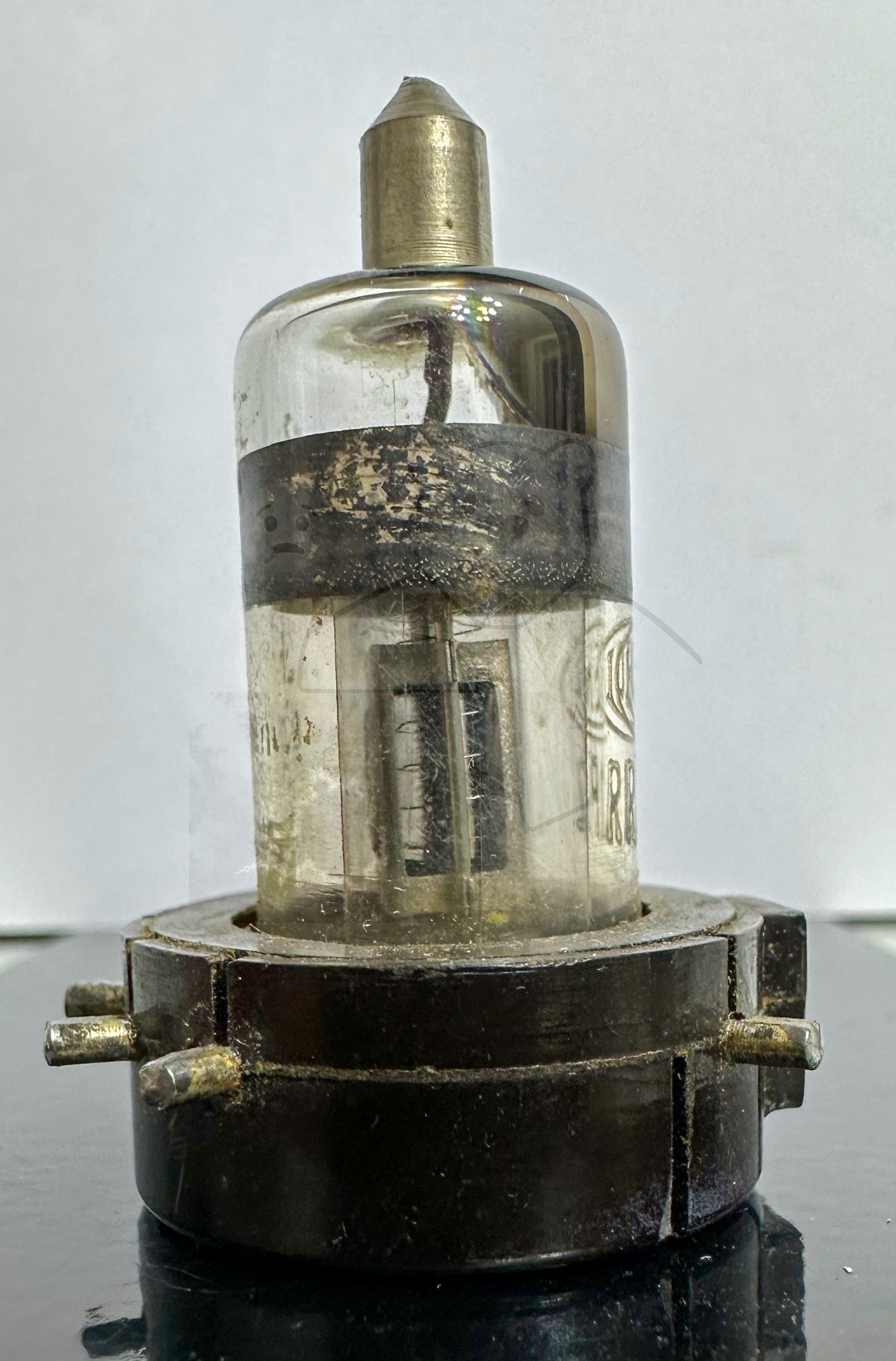

Röhre RL1P2 #7798 Bild 2

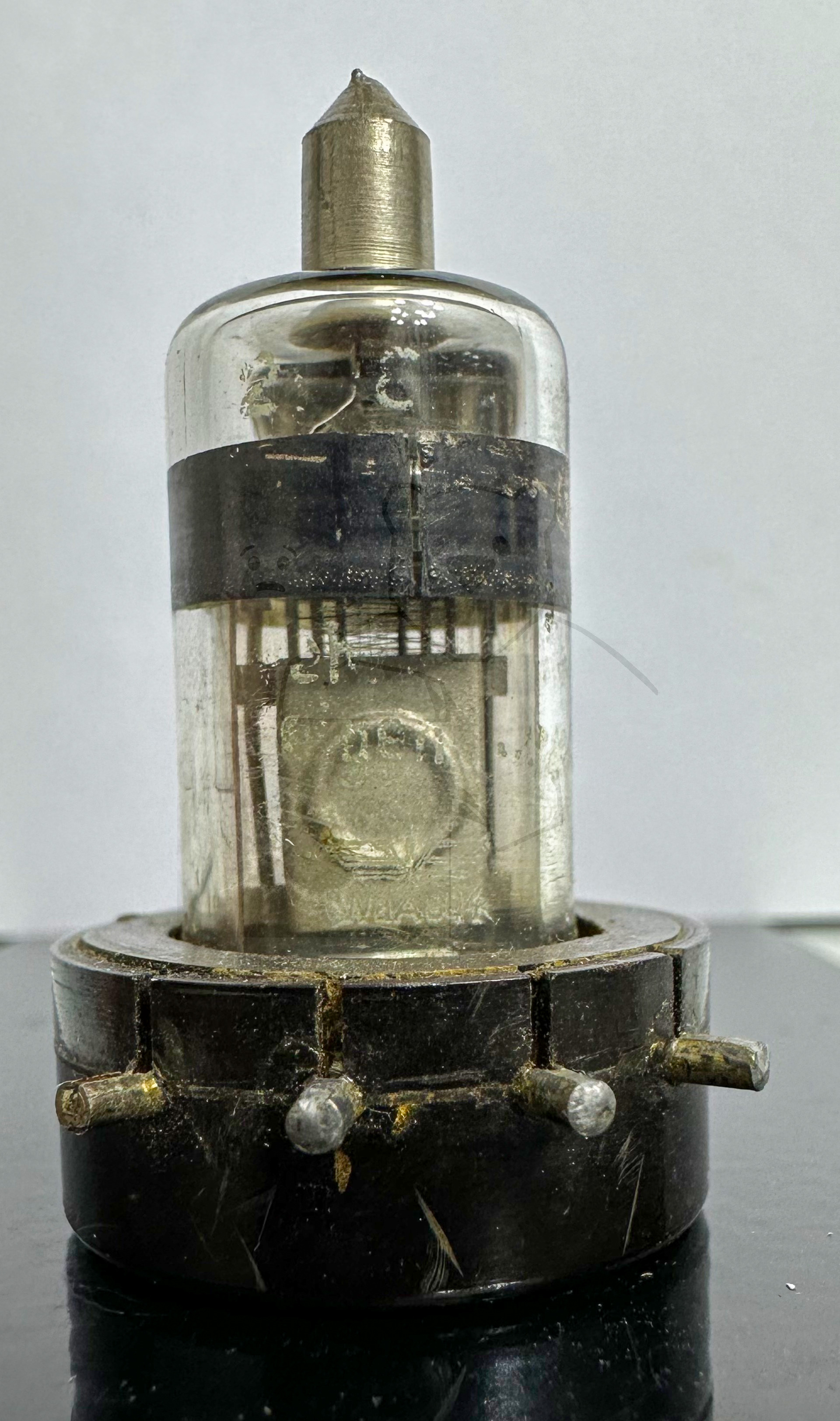

Röhre RL1P2 #7798 Bild 3
