đ Beschreibung der Röhre: RL1P2
| Name | RL1P2 |
| Vergleichsname | |
| Heizspannung (Volt) | 1,2 |
| Heizstrom (AmpĂšre) | 0,32 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | Spezialsockel, Deutsche Wehrmacht â Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 11.06.2018 17:23:56 |
đ Beschreibung der Systeme fĂŒr die Röhre: RL1P2
| System 1 | |
| Kathode | f |
| Gitter 1 | Kappe |
| Gitter 2 | g2 |
| Gitter 3 | g3 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | a |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | f, f |
| Abschirmung | |
| Funktion | â Senderoehre, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

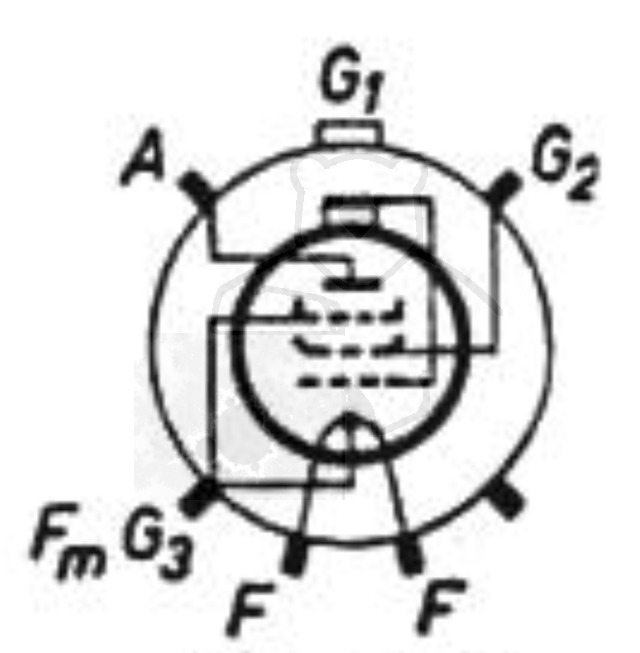

đ Sockelschaltung der RL1P2
Bildquelle: Unbekanntes Datenblatt
đ DatenblĂ€tter zur Röhre: RL1P2

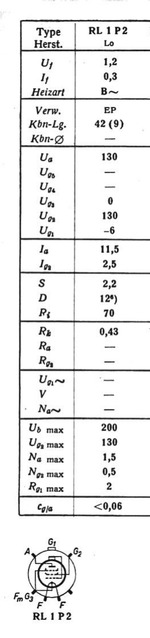

Kurzdatenblatt RL1P2.pdf (81 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: RL1P2

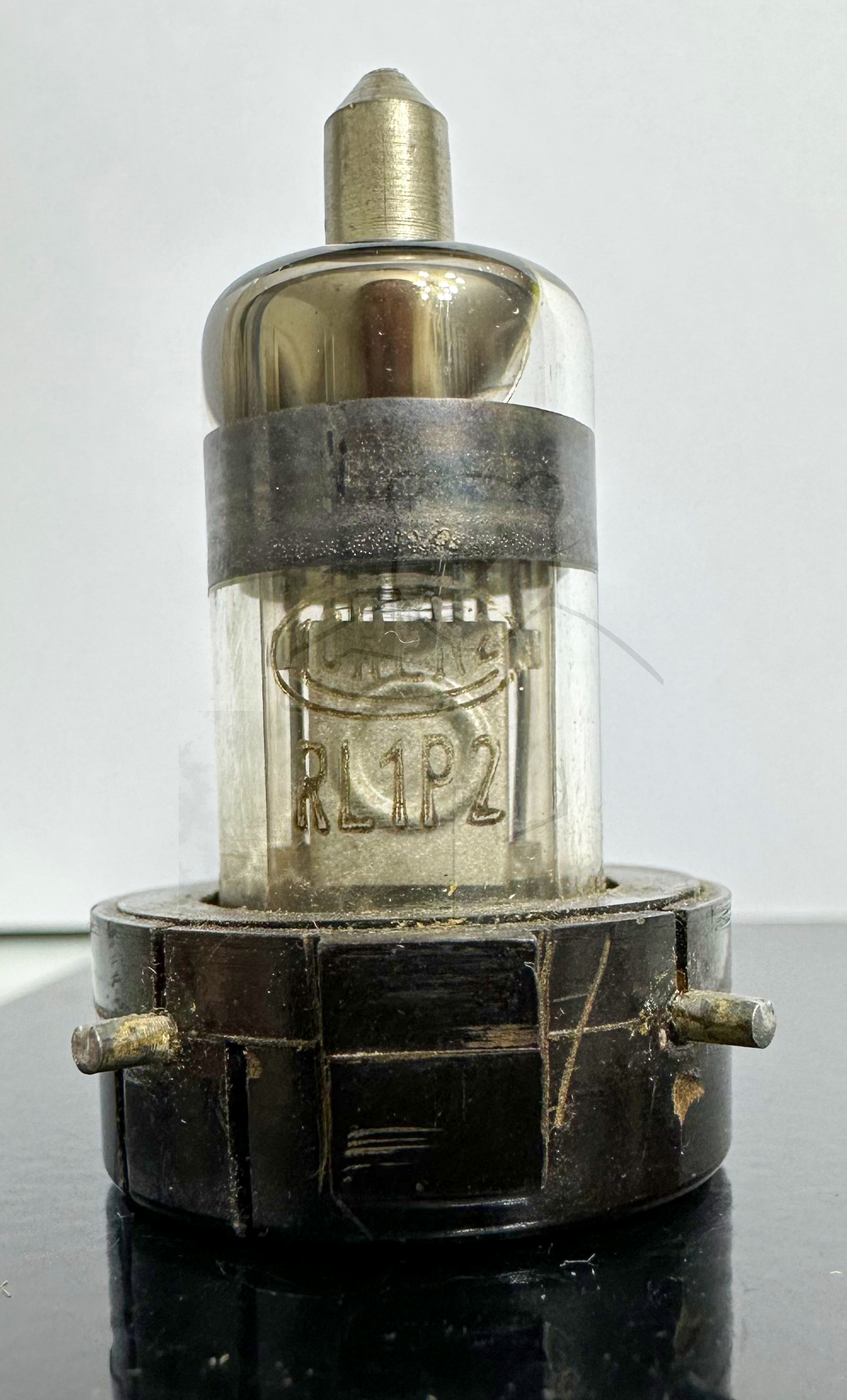

Röhre RL1P2 #7798 Bild 1

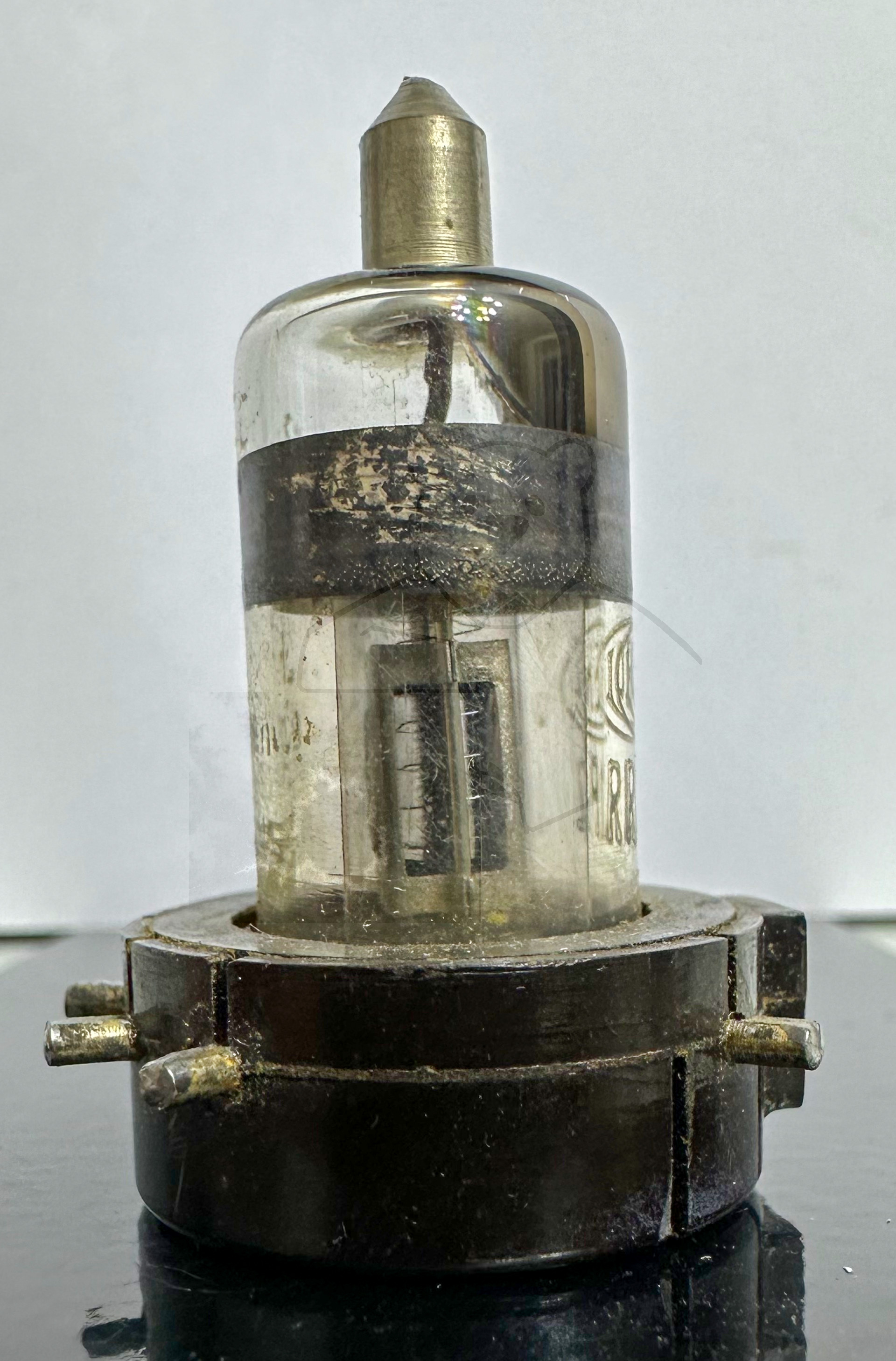

Röhre RL1P2 #7798 Bild 2

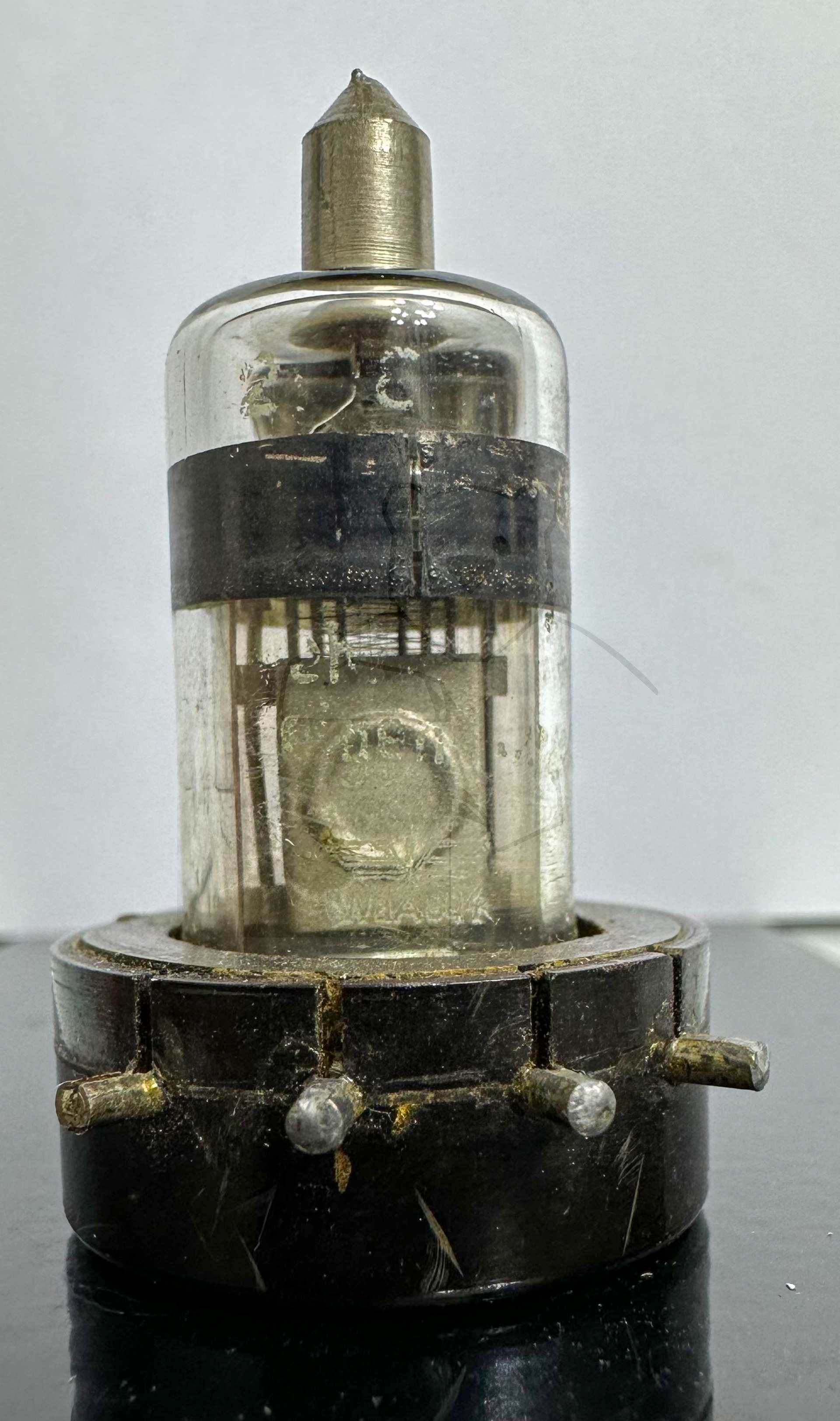

Röhre RL1P2 #7798 Bild 3
đ Alle Röhren vom Typ RL1P2 in der Sammlung
- â RL1P2 Inventar: 07798 Hersteller: â Lorenz
