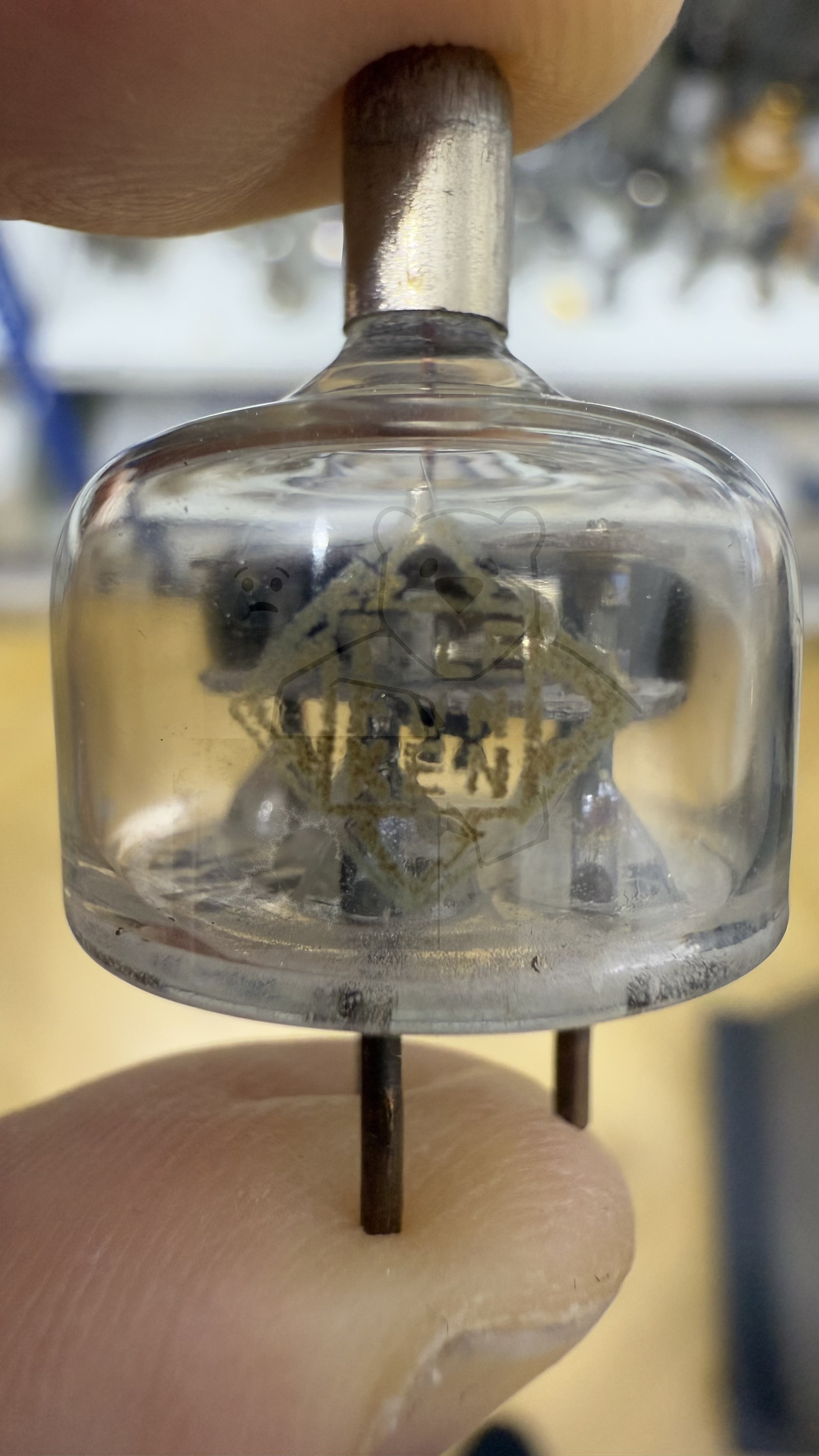

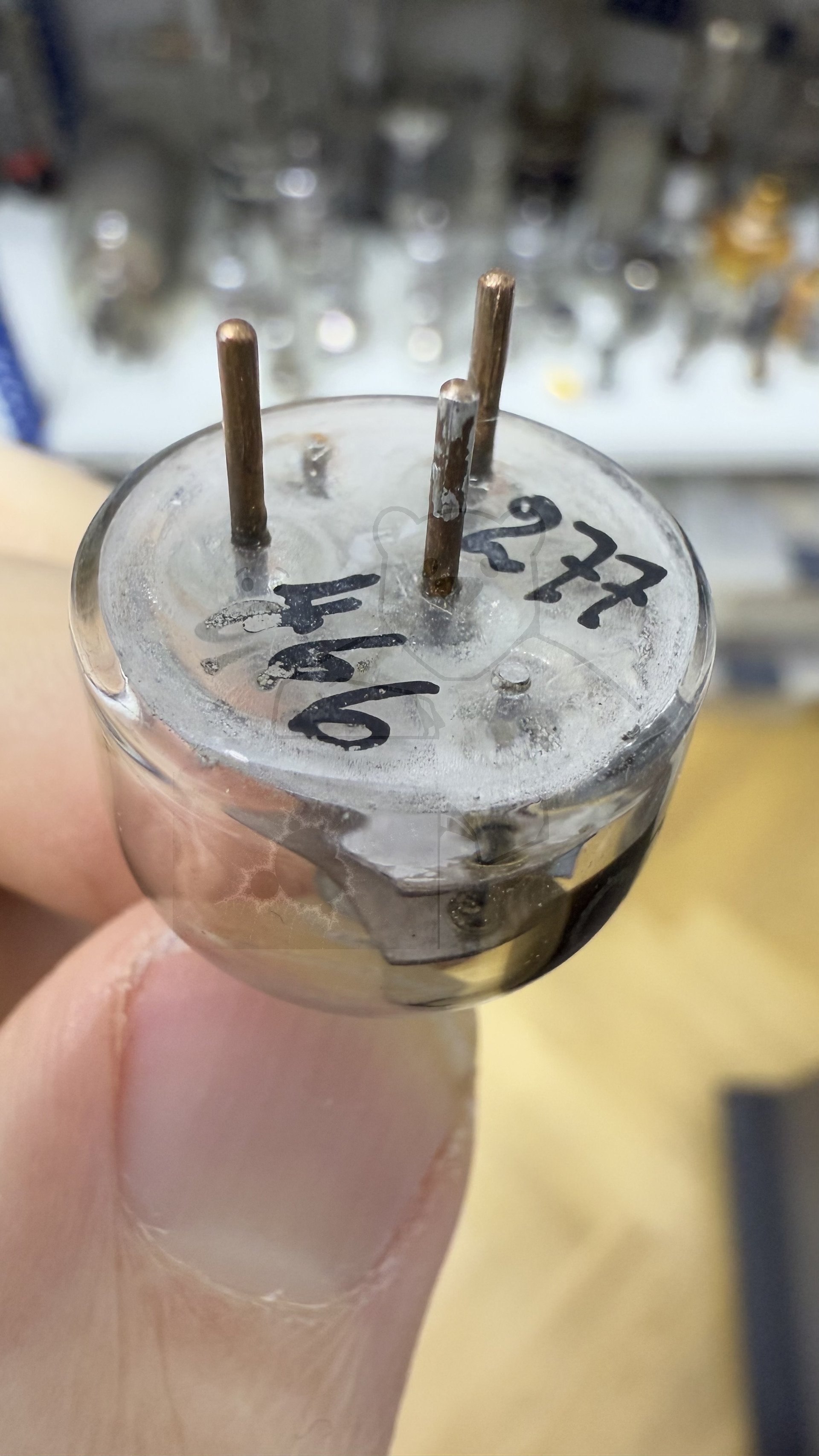

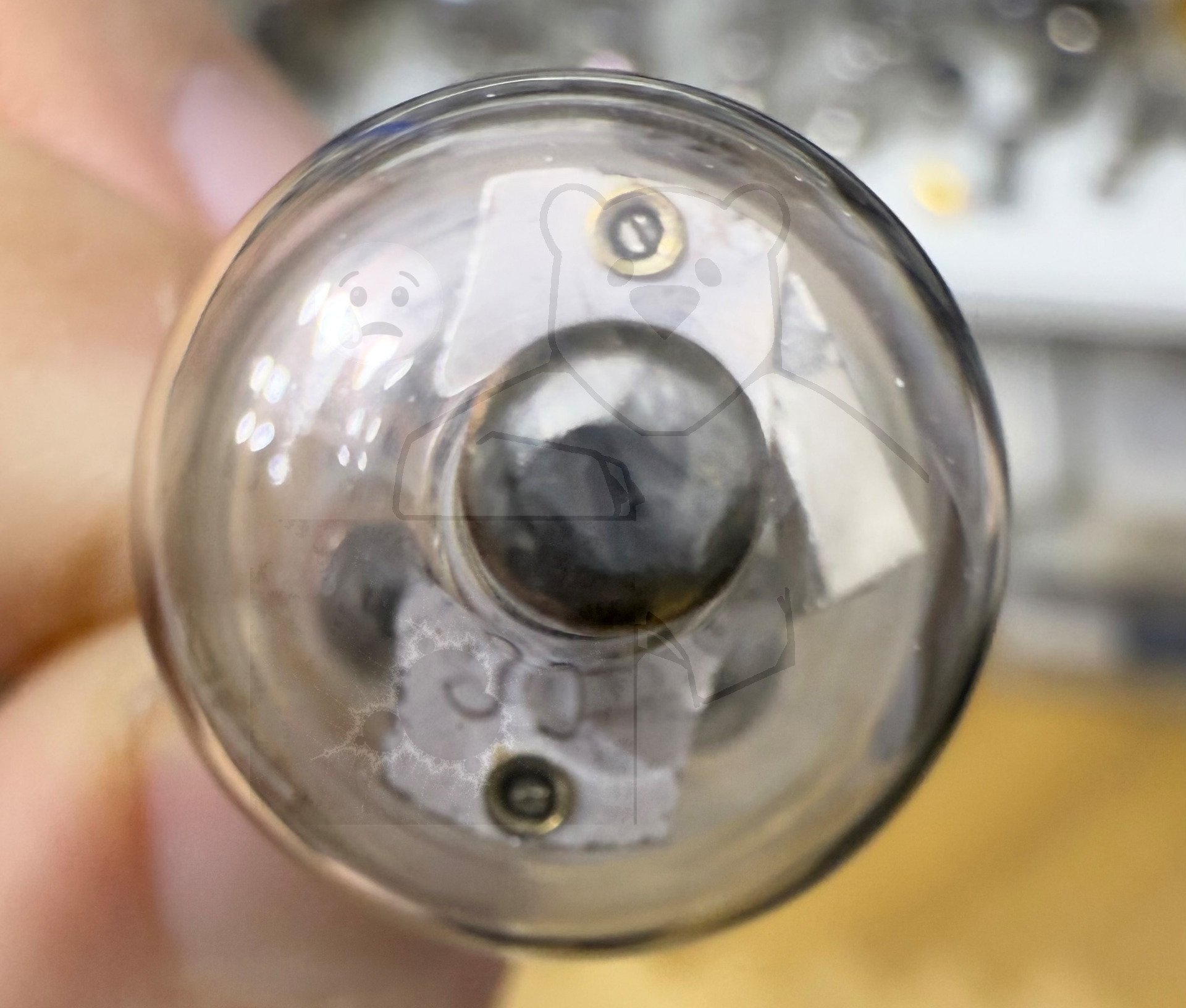

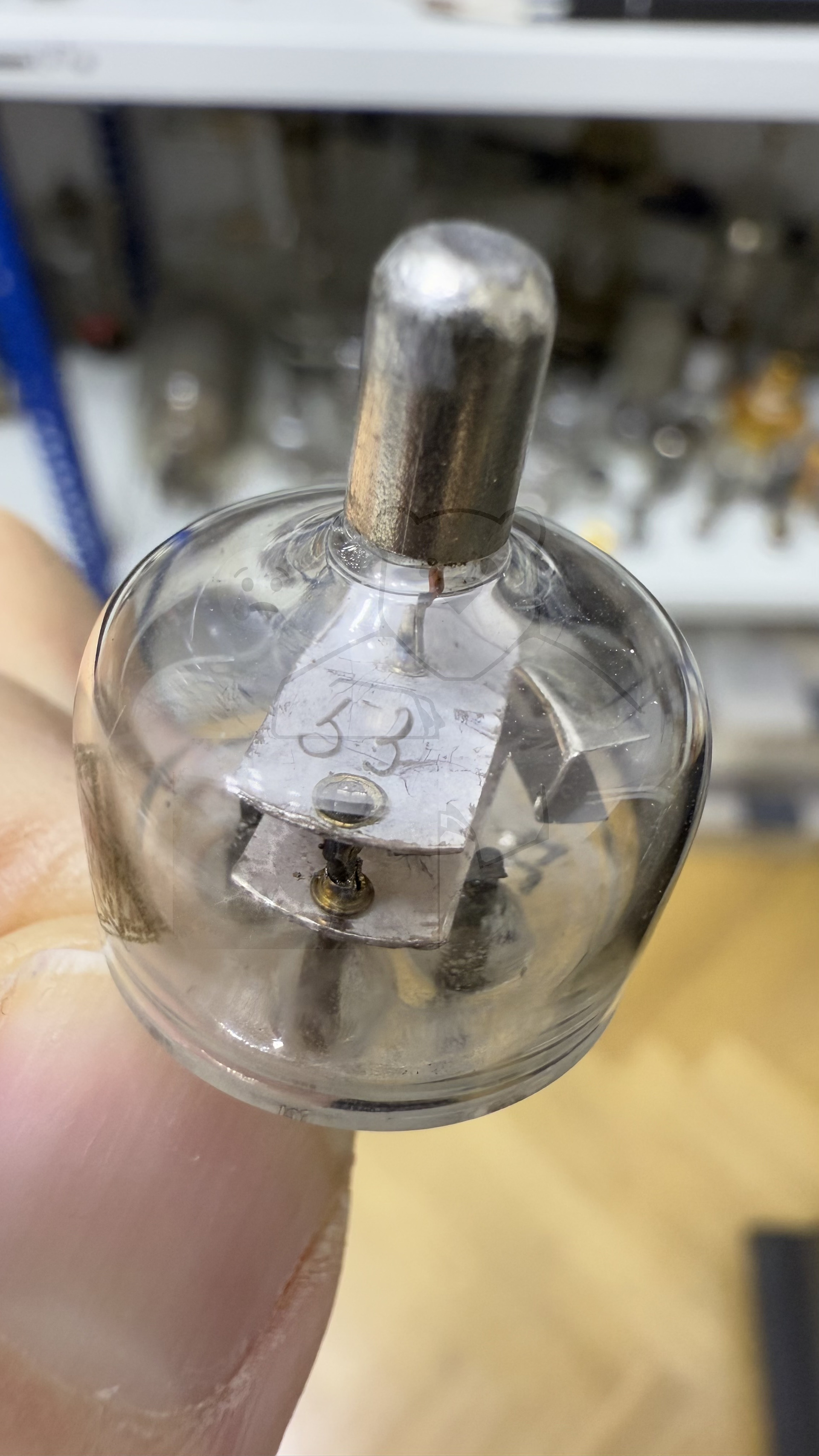

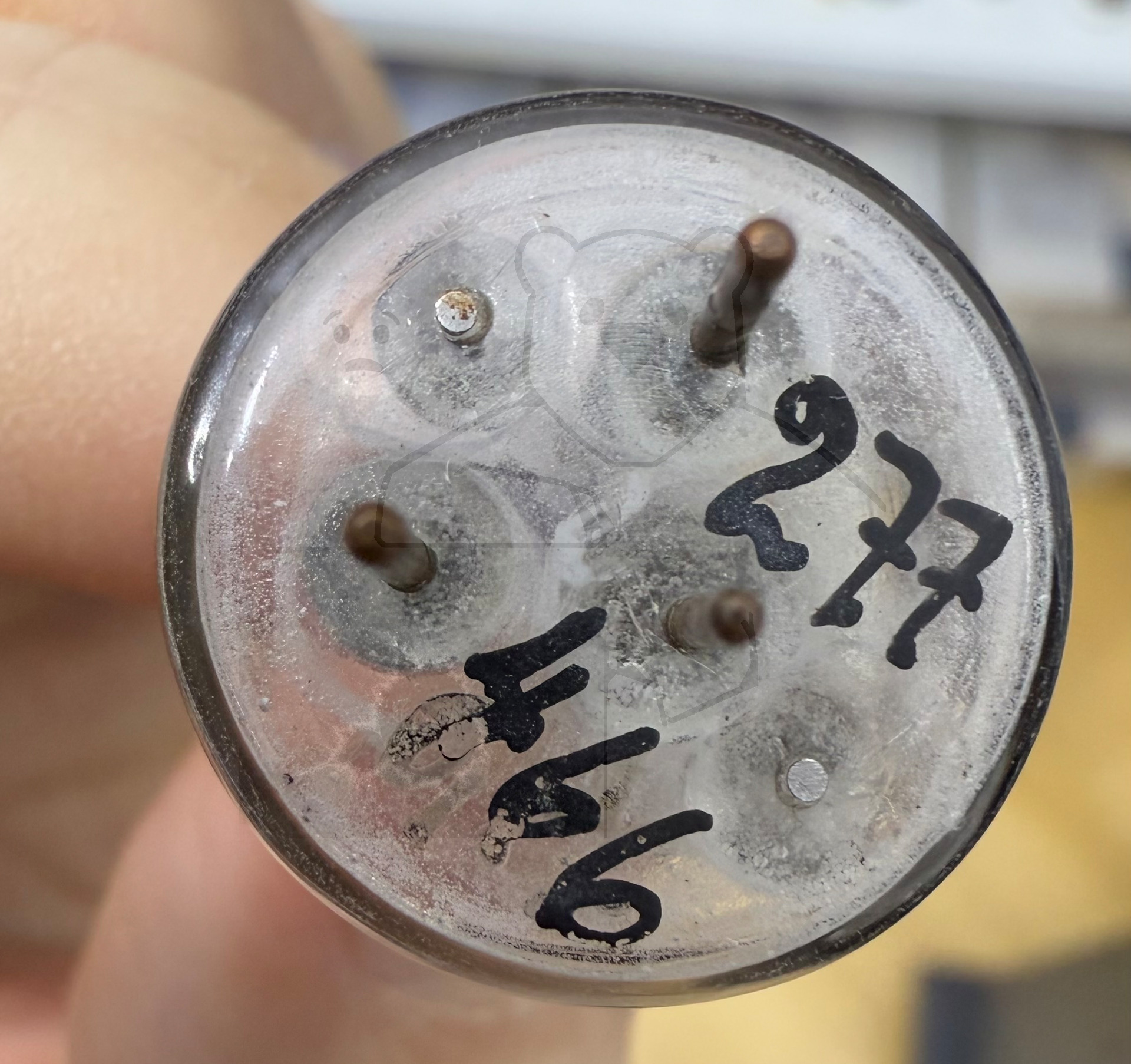

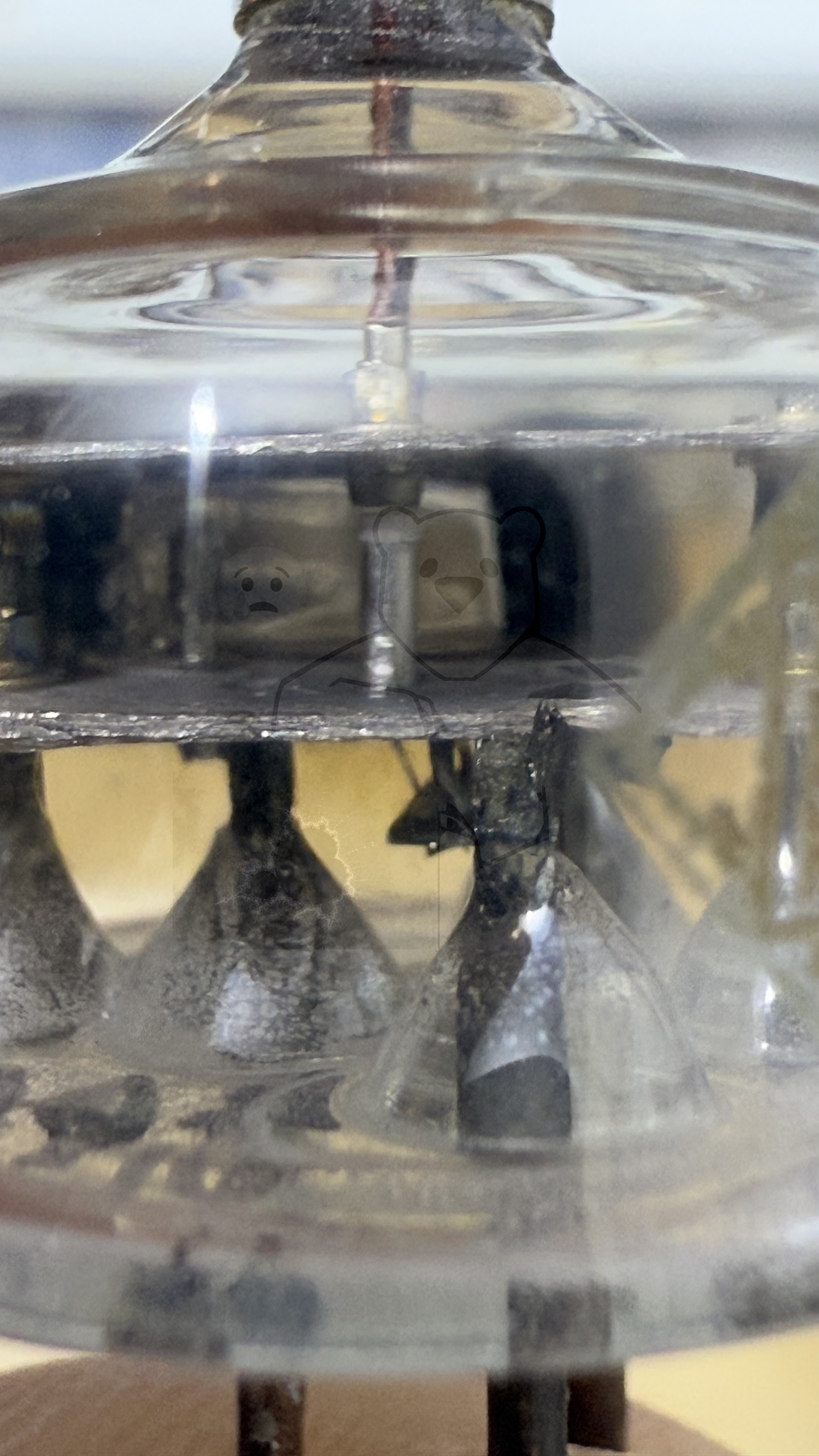

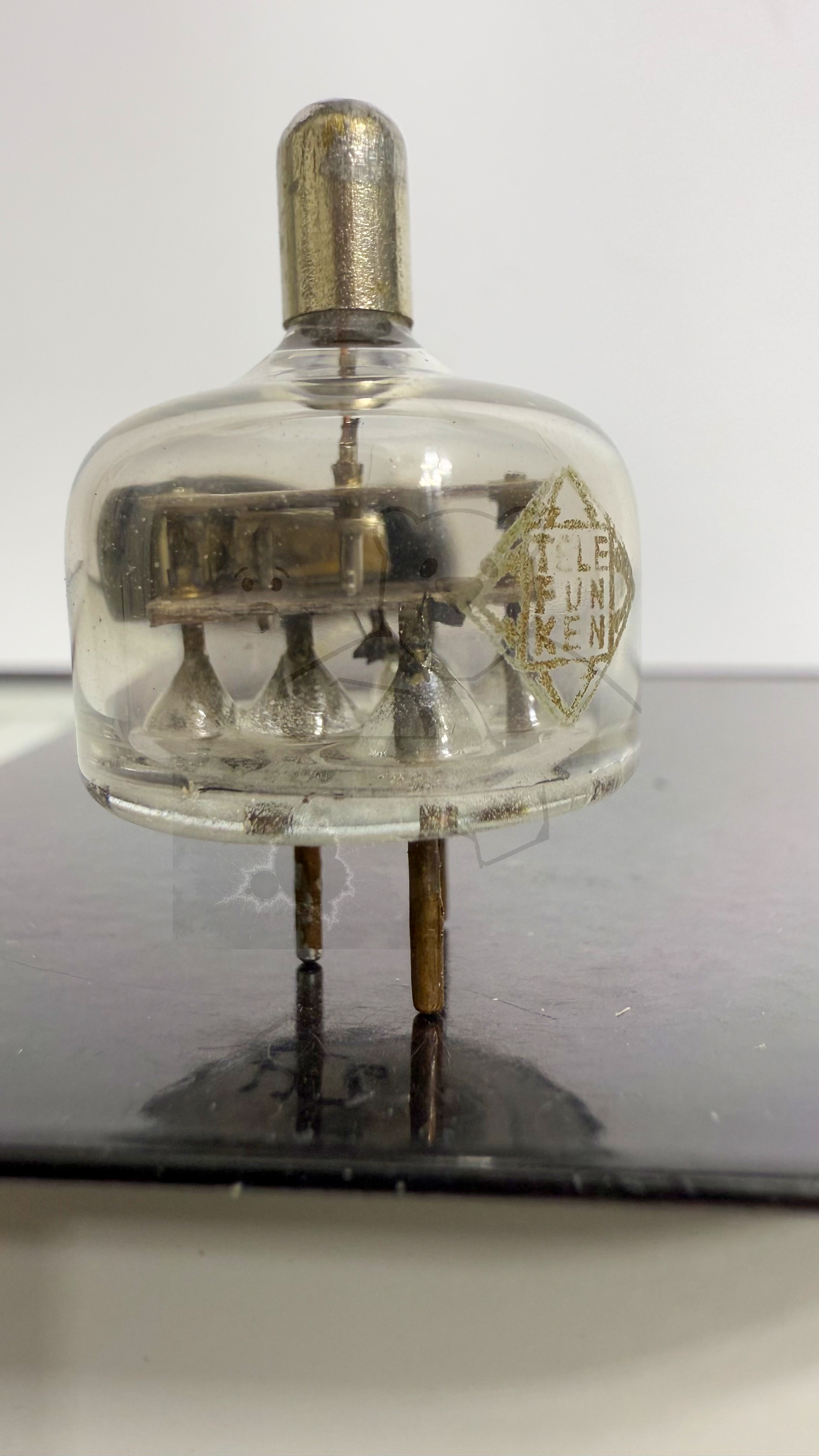

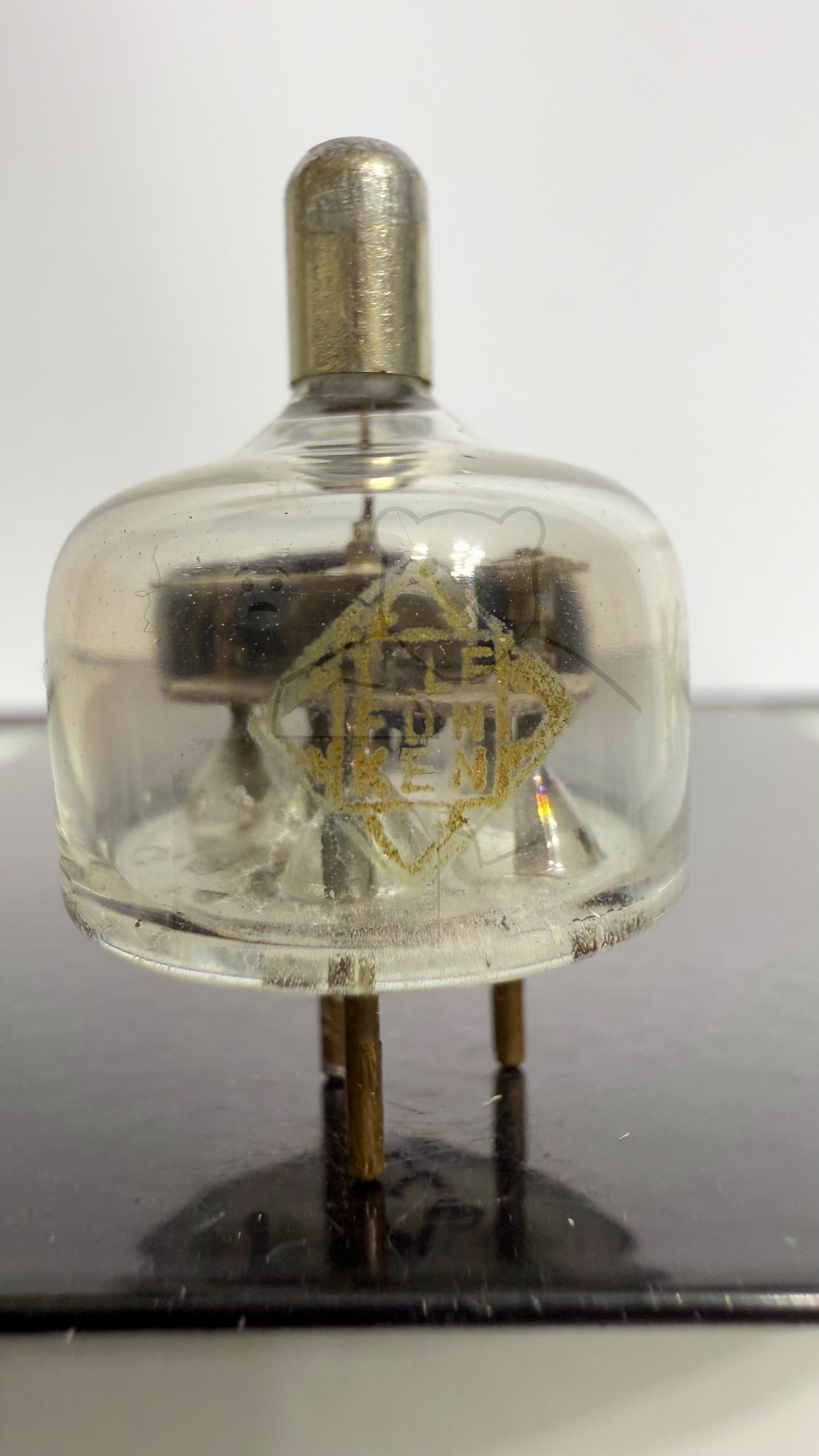

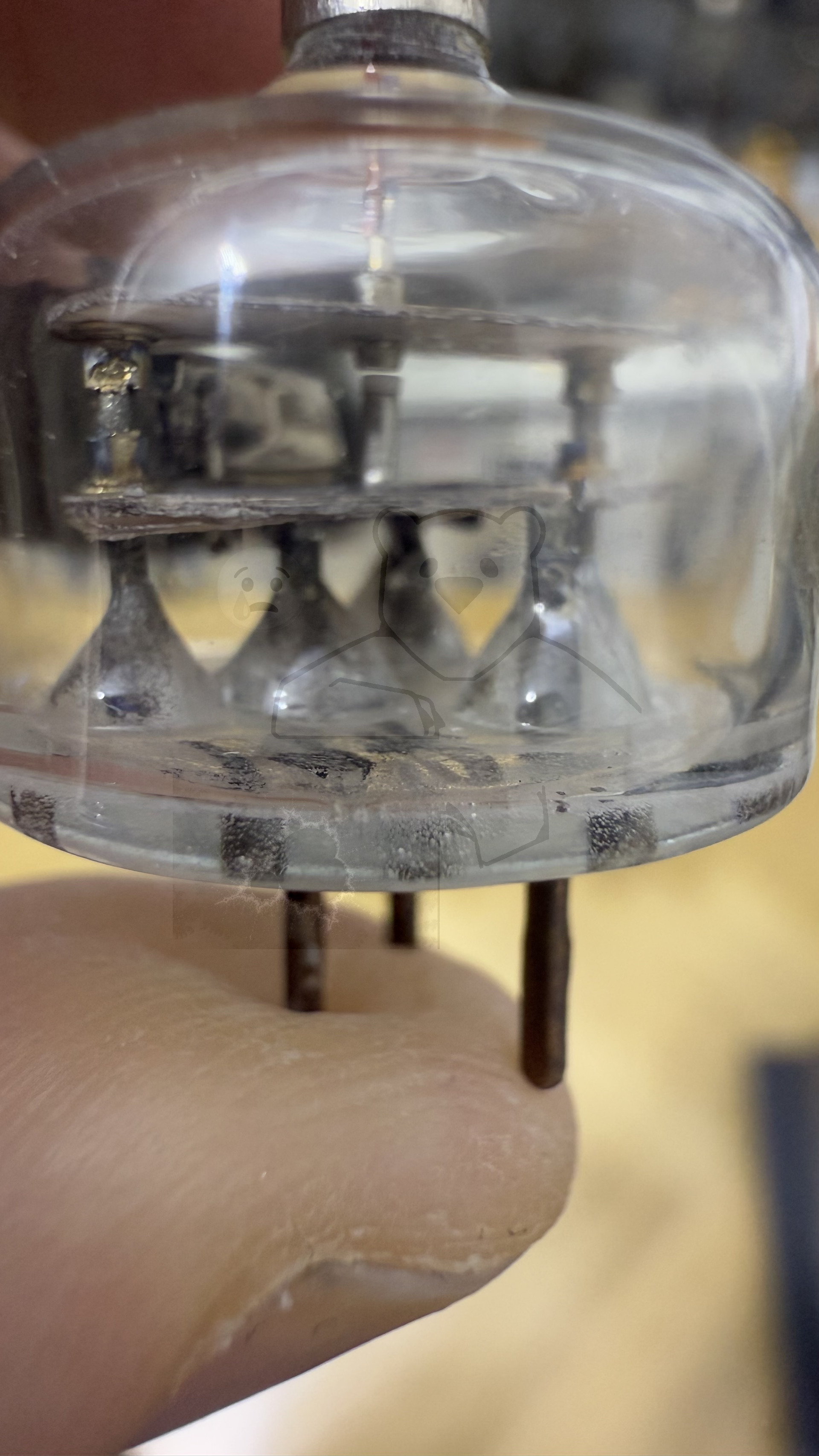

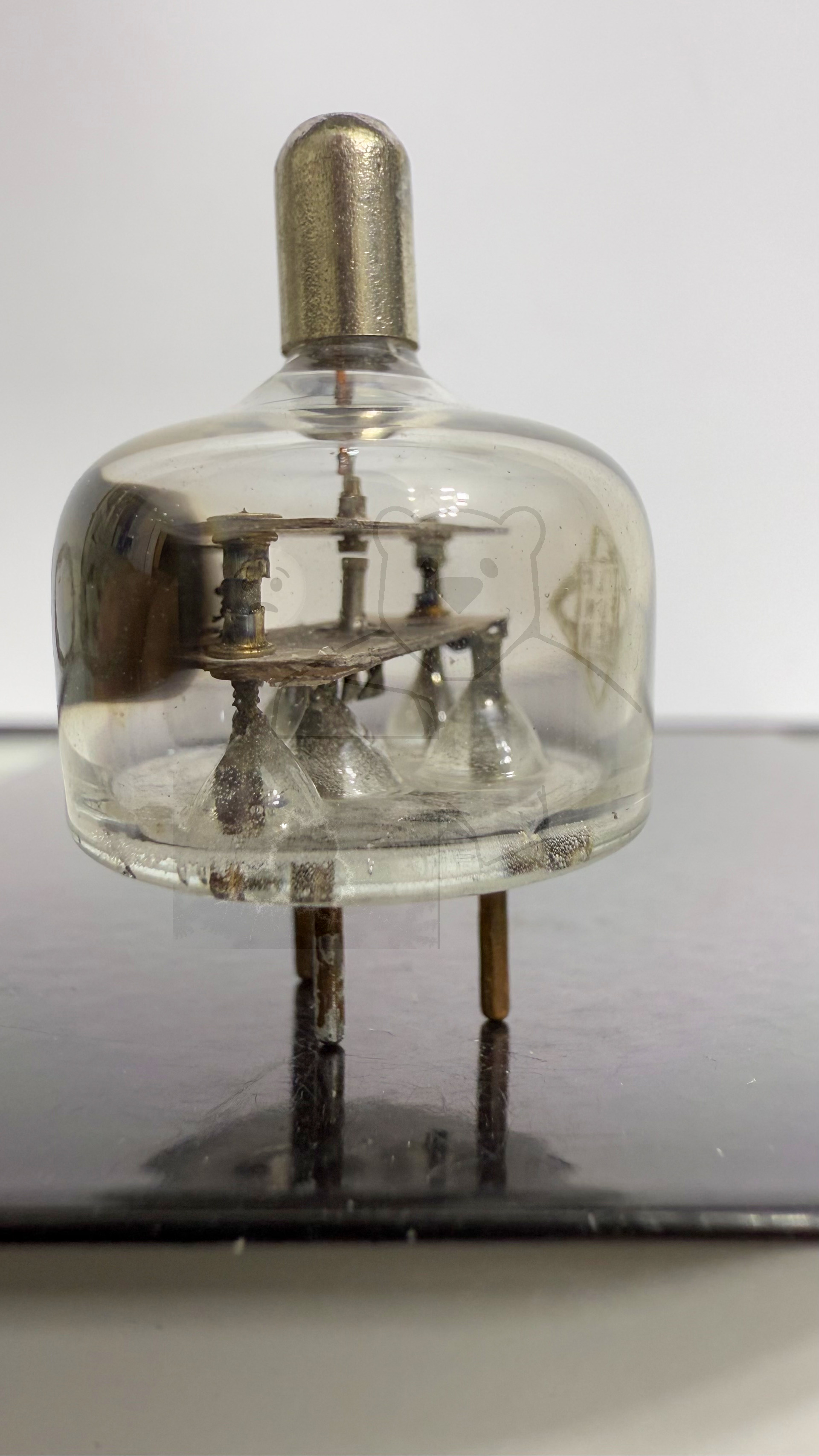

Daten und Bilder der Röhre: SA100

🔎 Beschreibung der Röhre: SA100 Inventarnummer: 07791

Name	→ SA100
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	1,9
Heizstrom (Ampère)	0,32
Art der Heizung	Indirekt
Röhren mit Sockel	Drahtanschluesse → Liste aller Röhren mit: Drahtanschluesse
Informationen Röhrentyp	Die Röhre ist ausgelegt zum direkten einlöten in die Schaltung. Eine Fassung ist nicht vorgesehen.
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet	Heizfaden ok
Hoheitszeichen
Letzte Änderung
Lager	L10

🔎 Beschreibung der Systeme für die Röhre: SA100

	System 1
Kathode	k
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Diode, Messzwecke, HF

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der SA100

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: SA100
Datenblatt SA100 Telefunken Version 1 [www.tubedata.info].pdf (75 kB)
Datenblatt SA100 Telefunken Version 2.pdf (21 kB)
