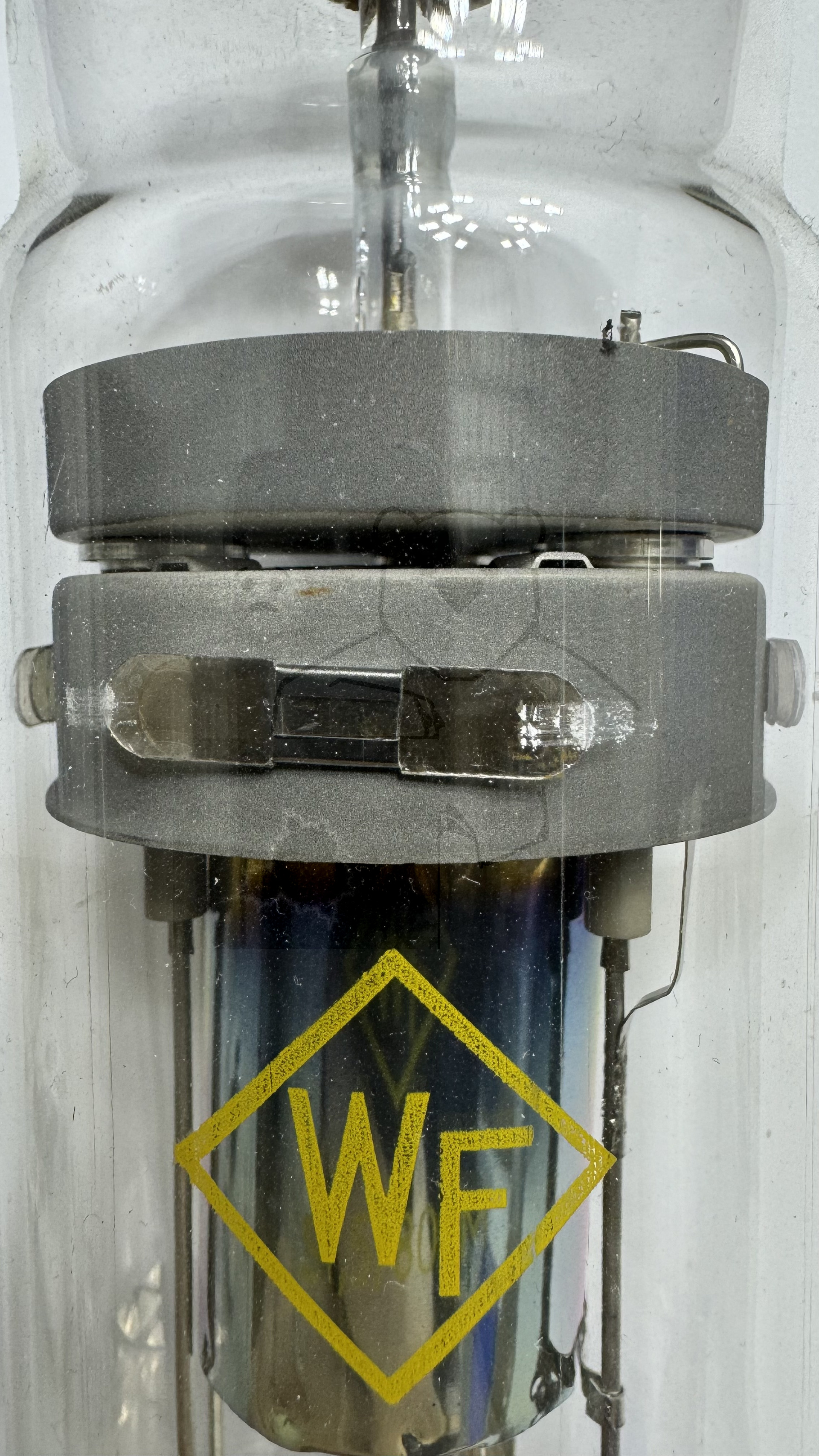

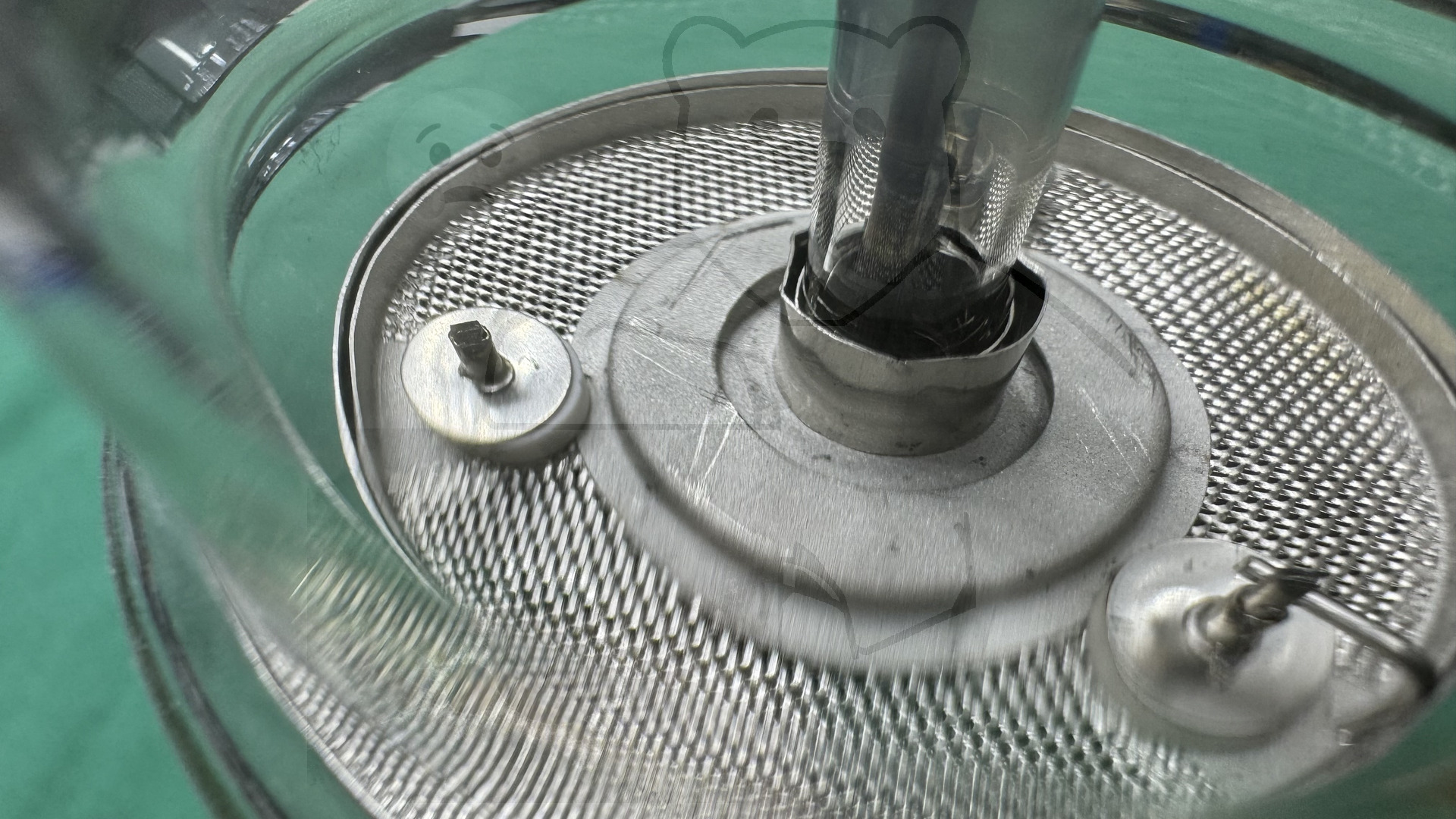

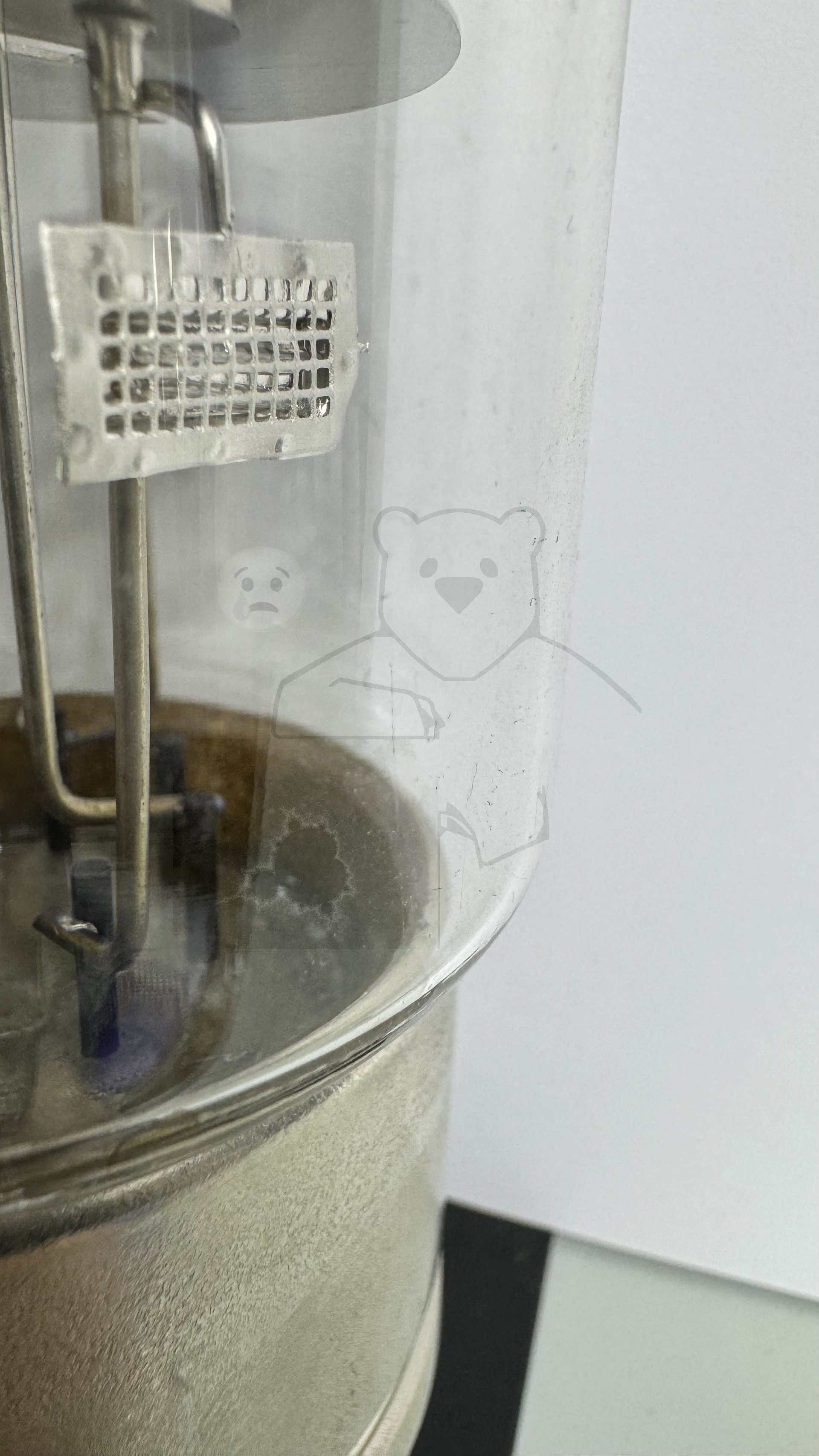

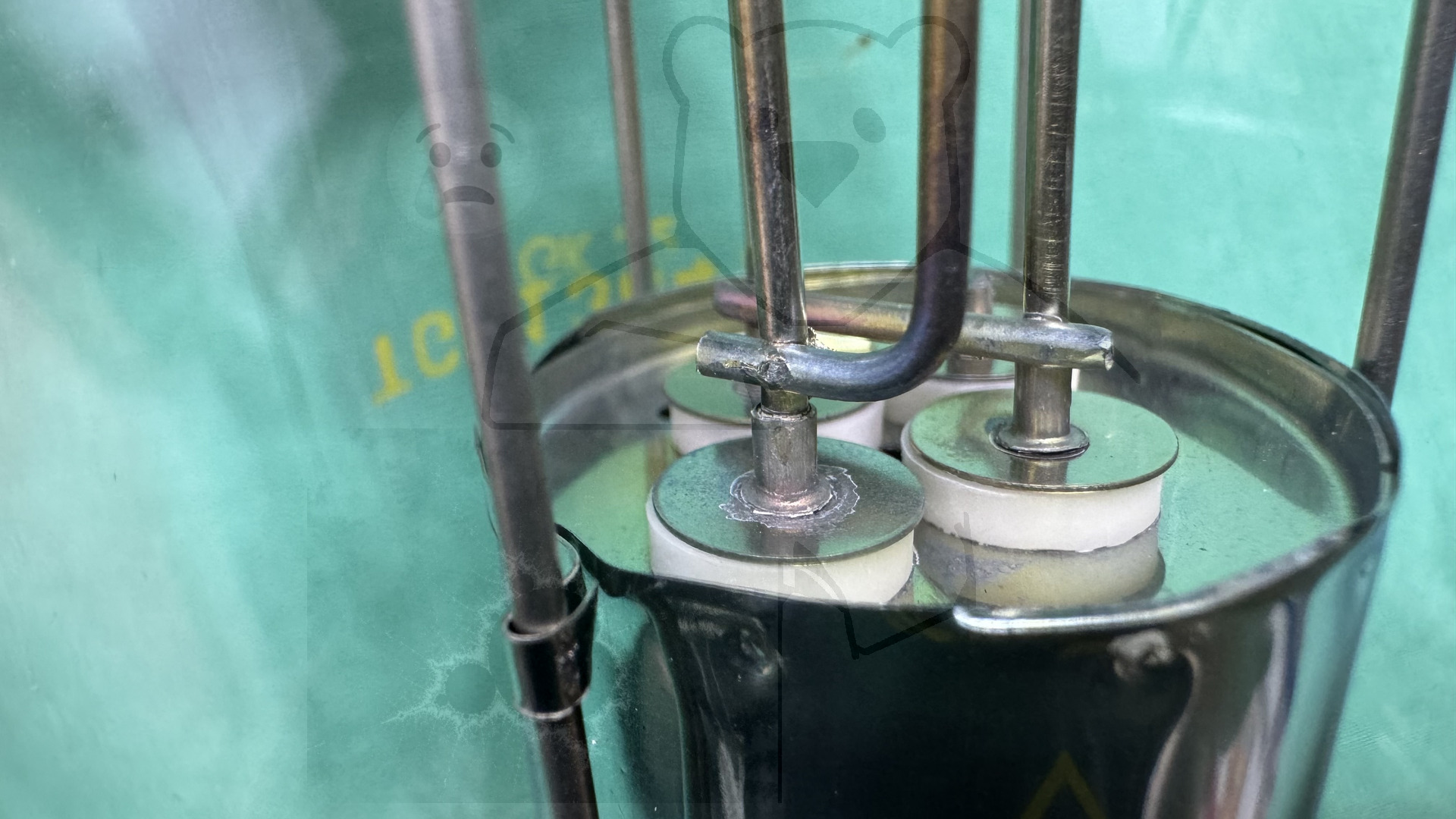

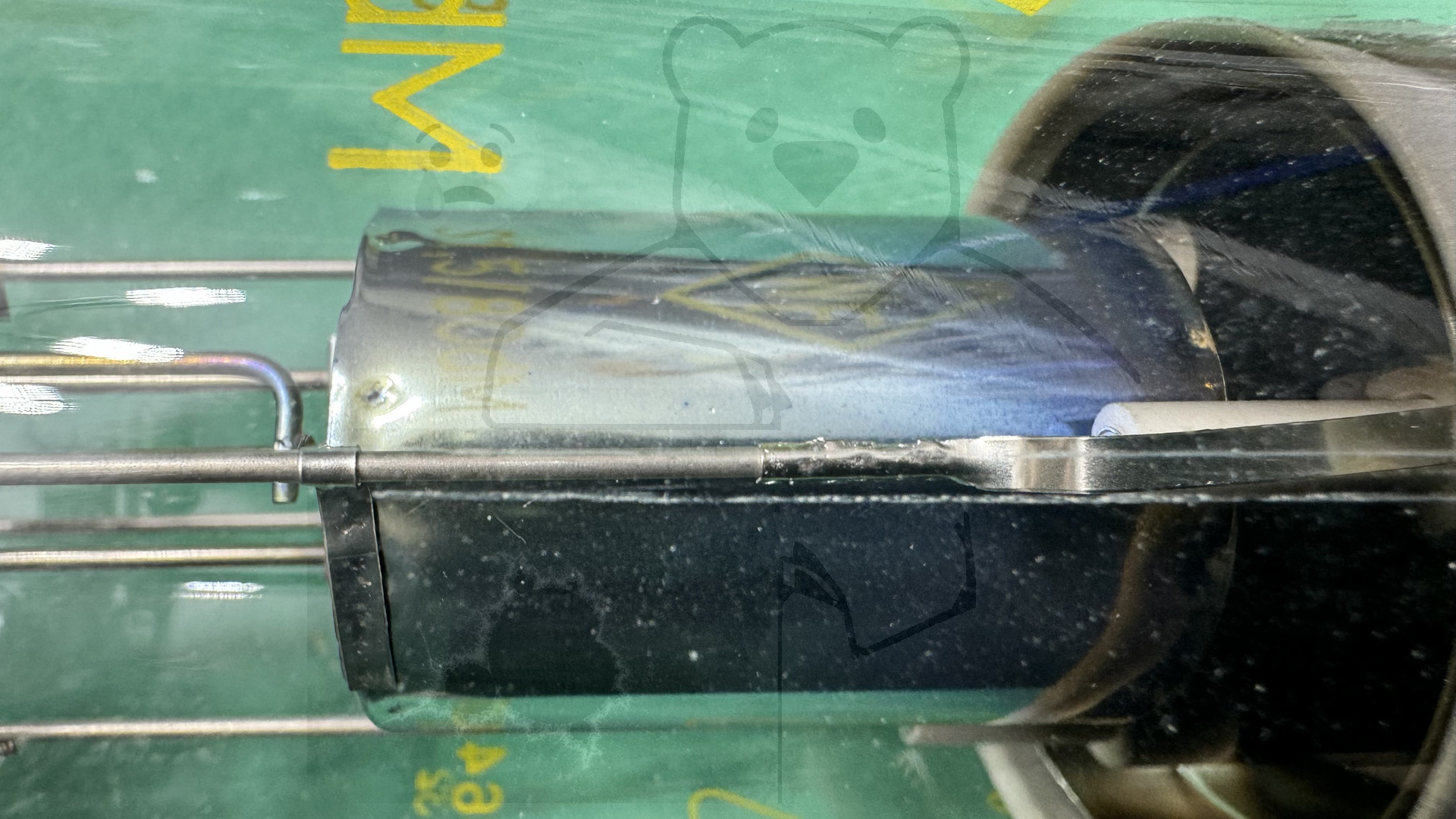

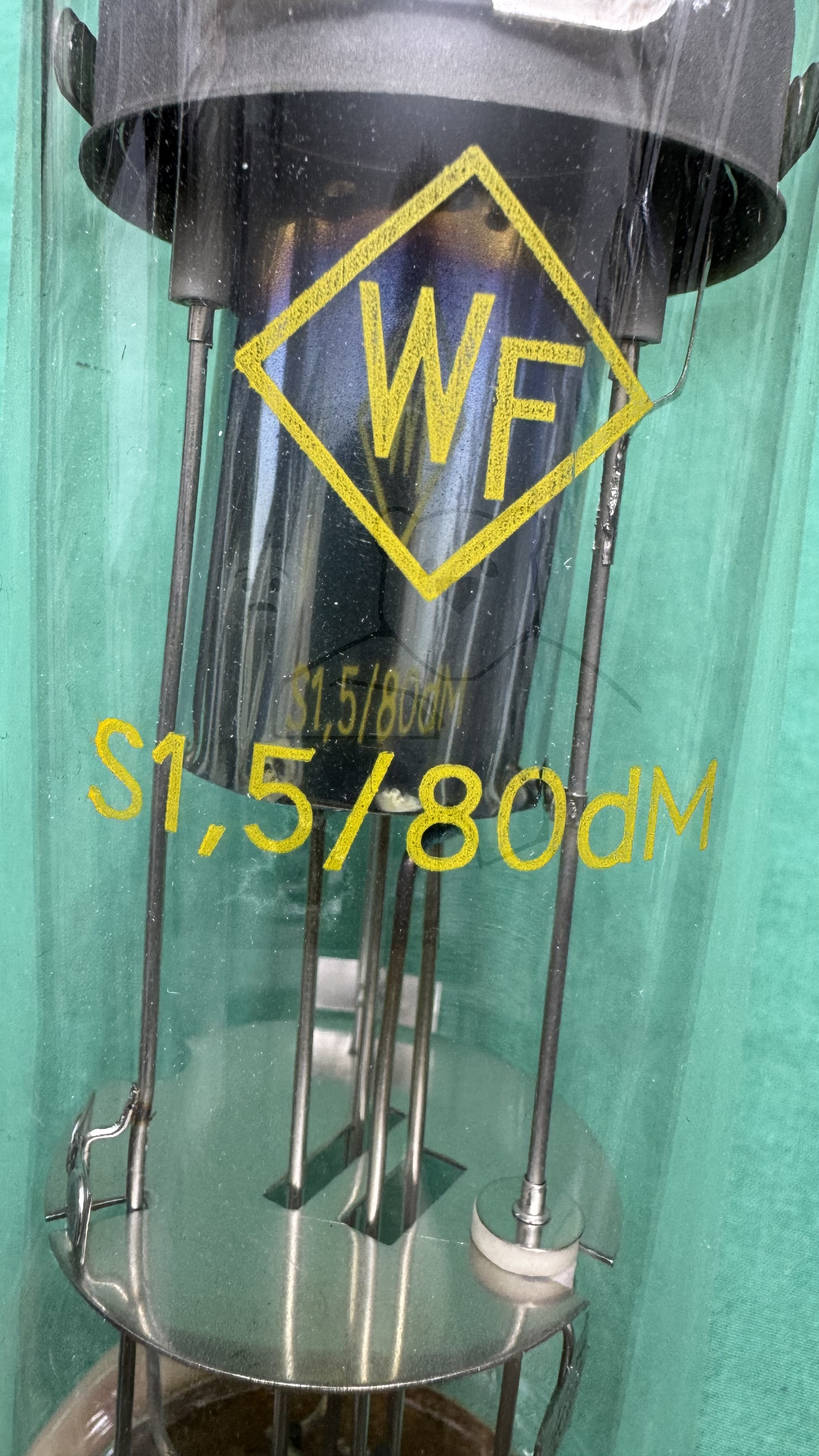

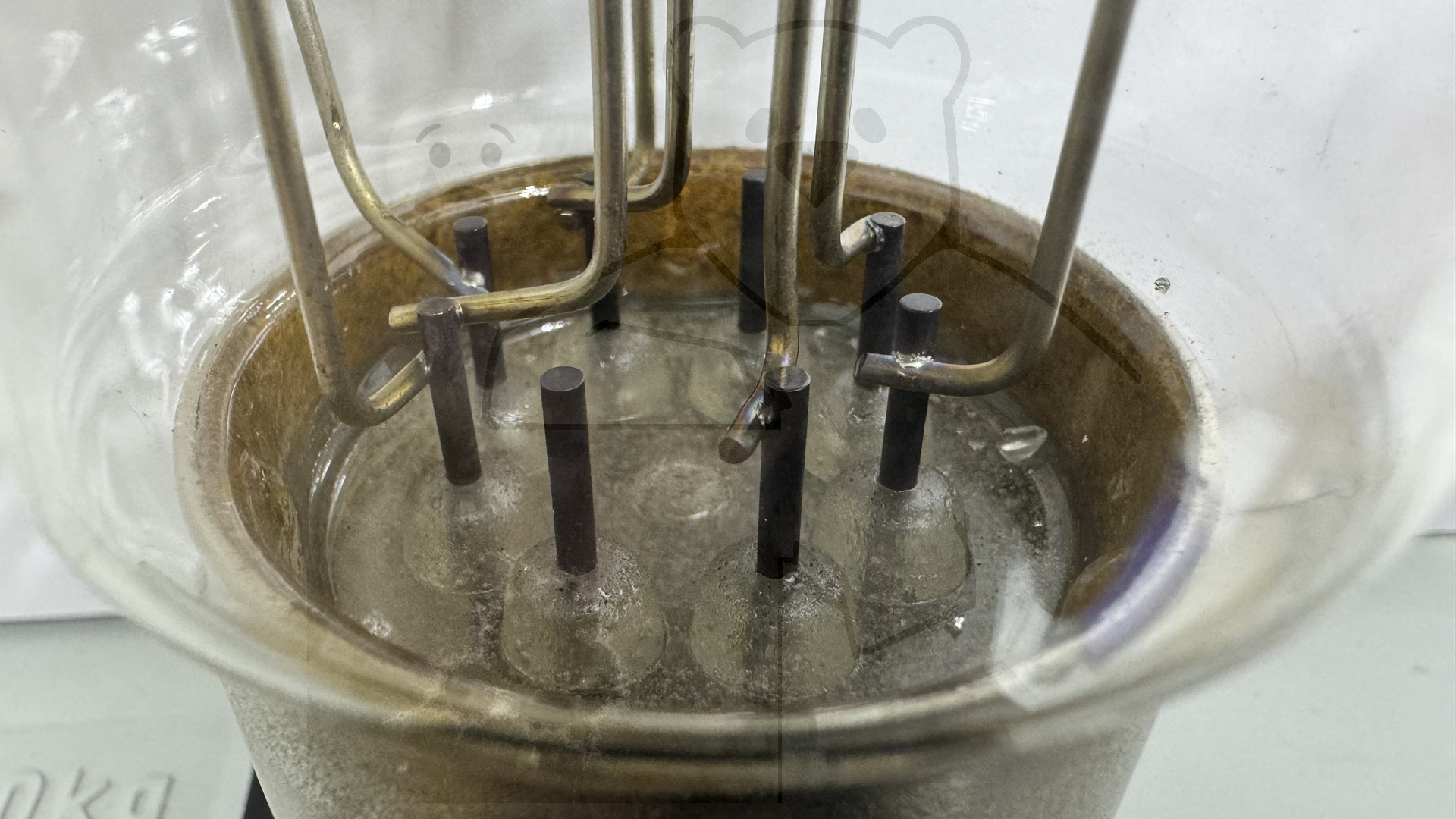

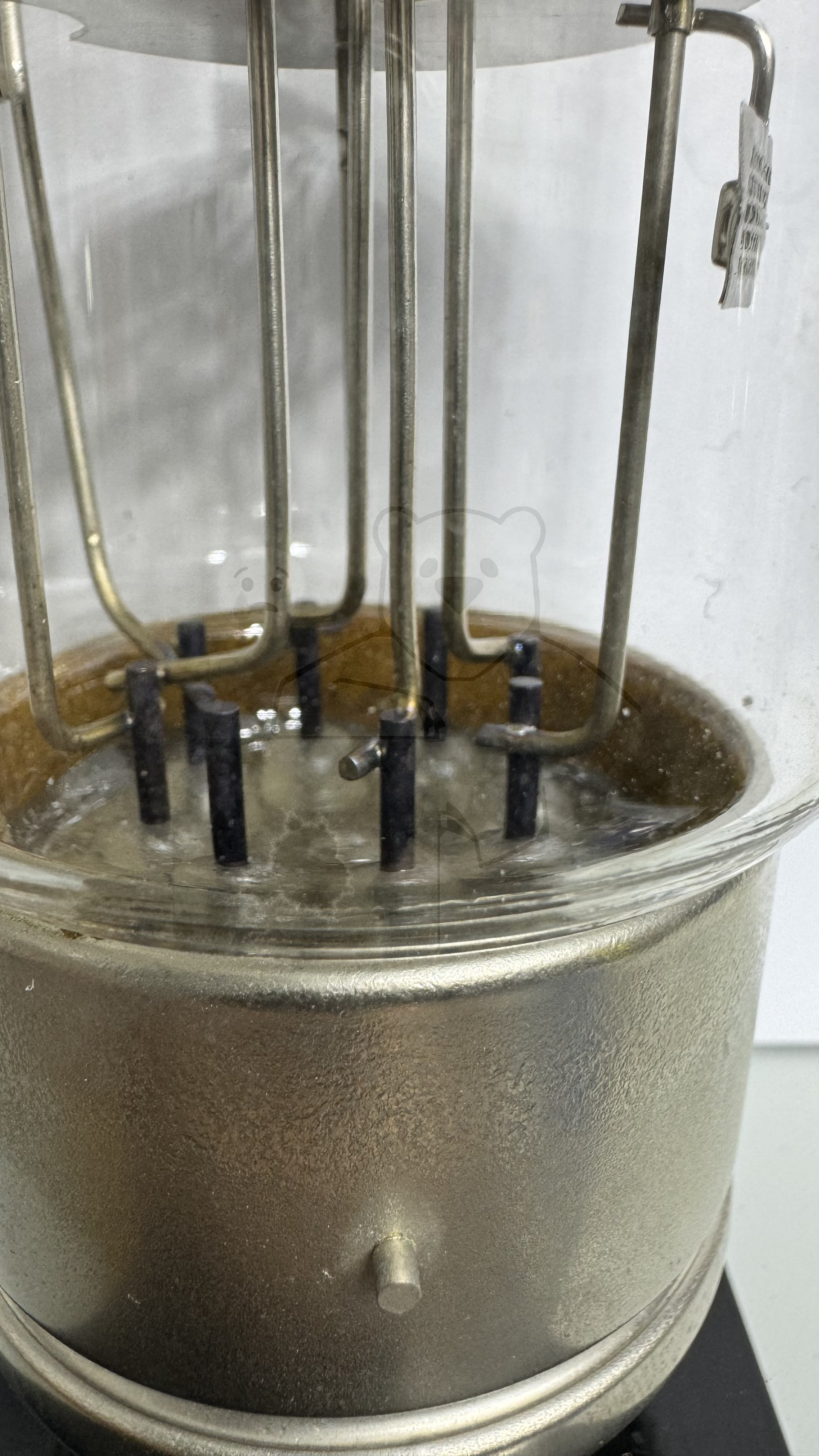

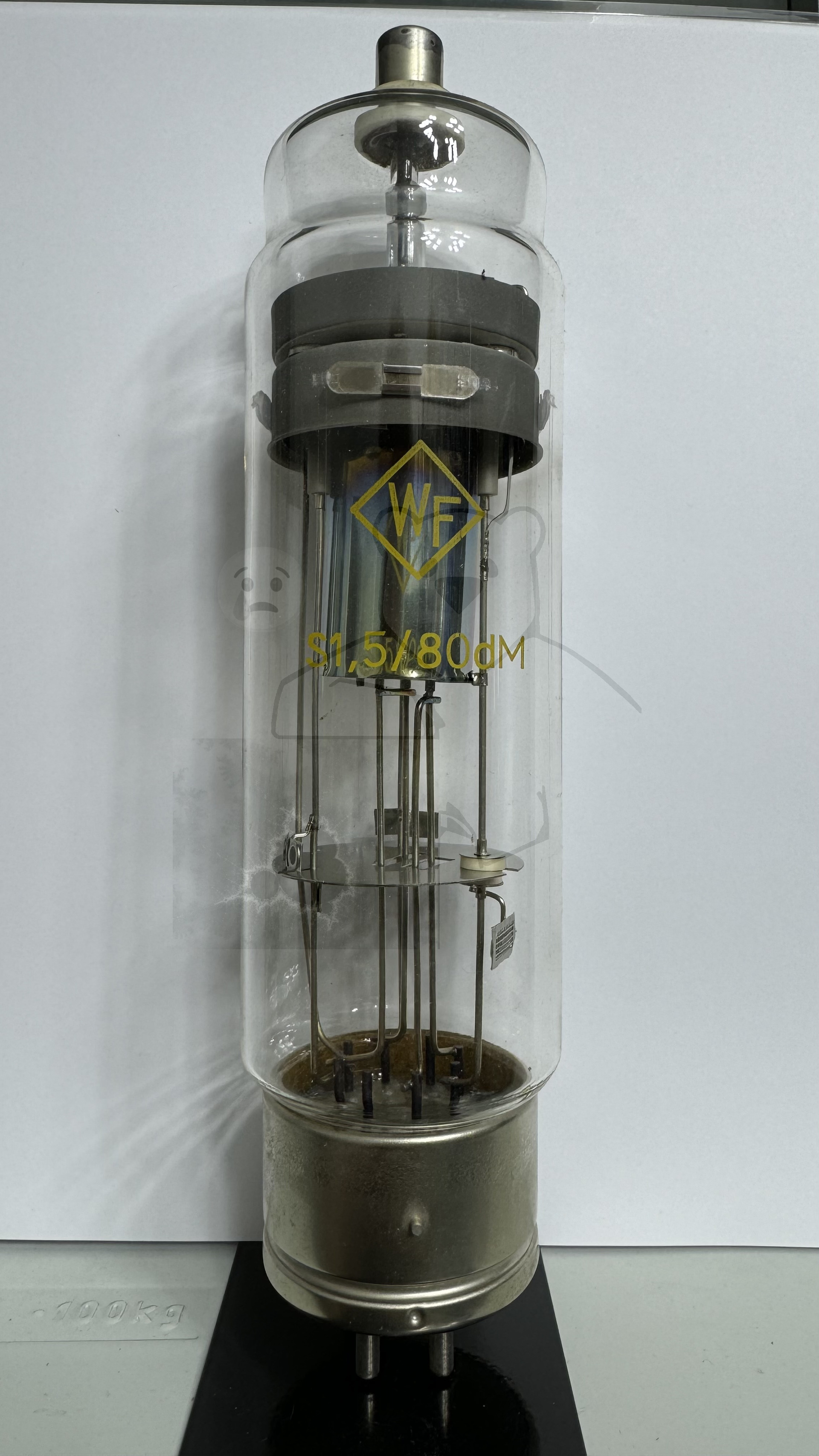

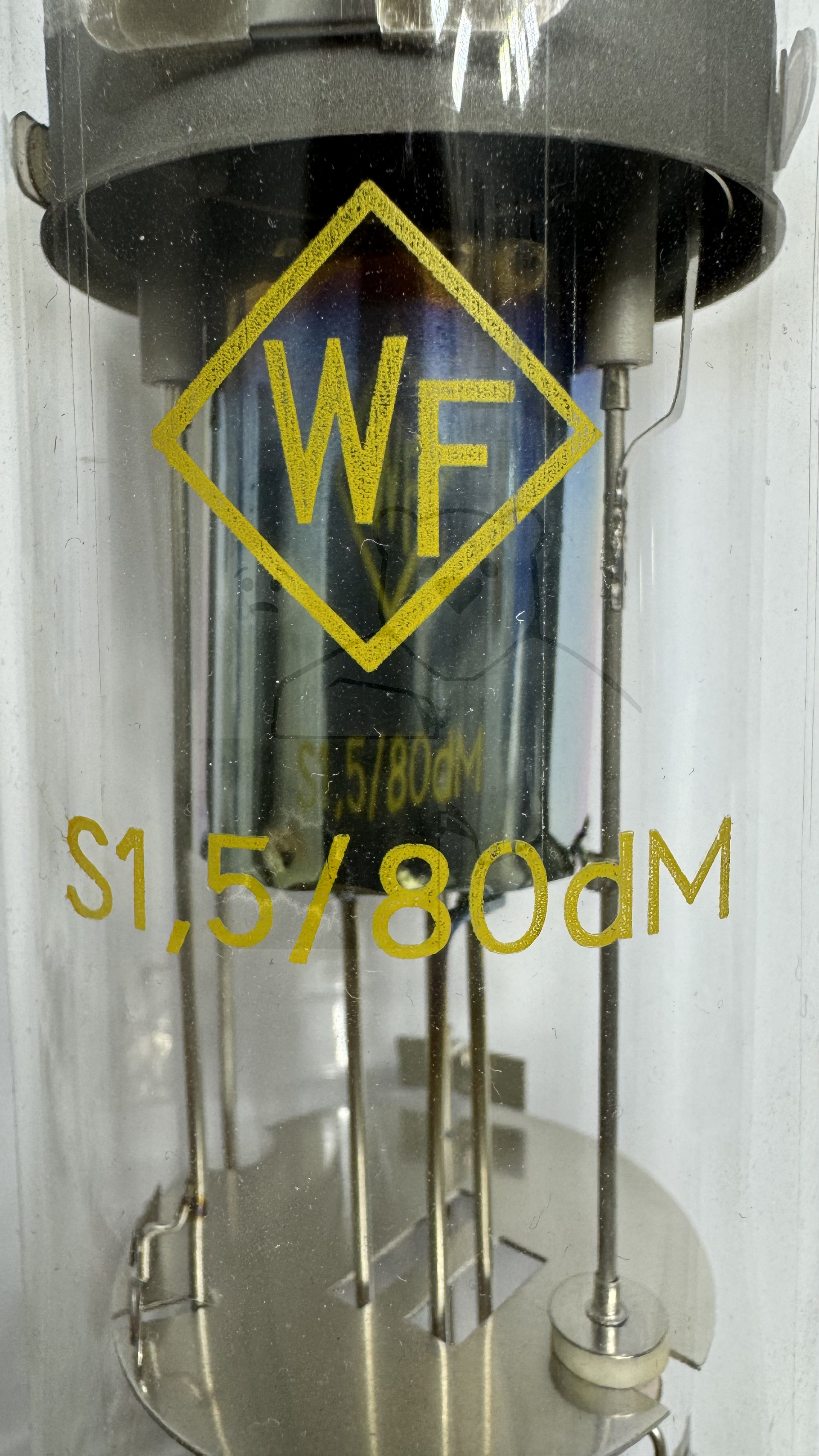

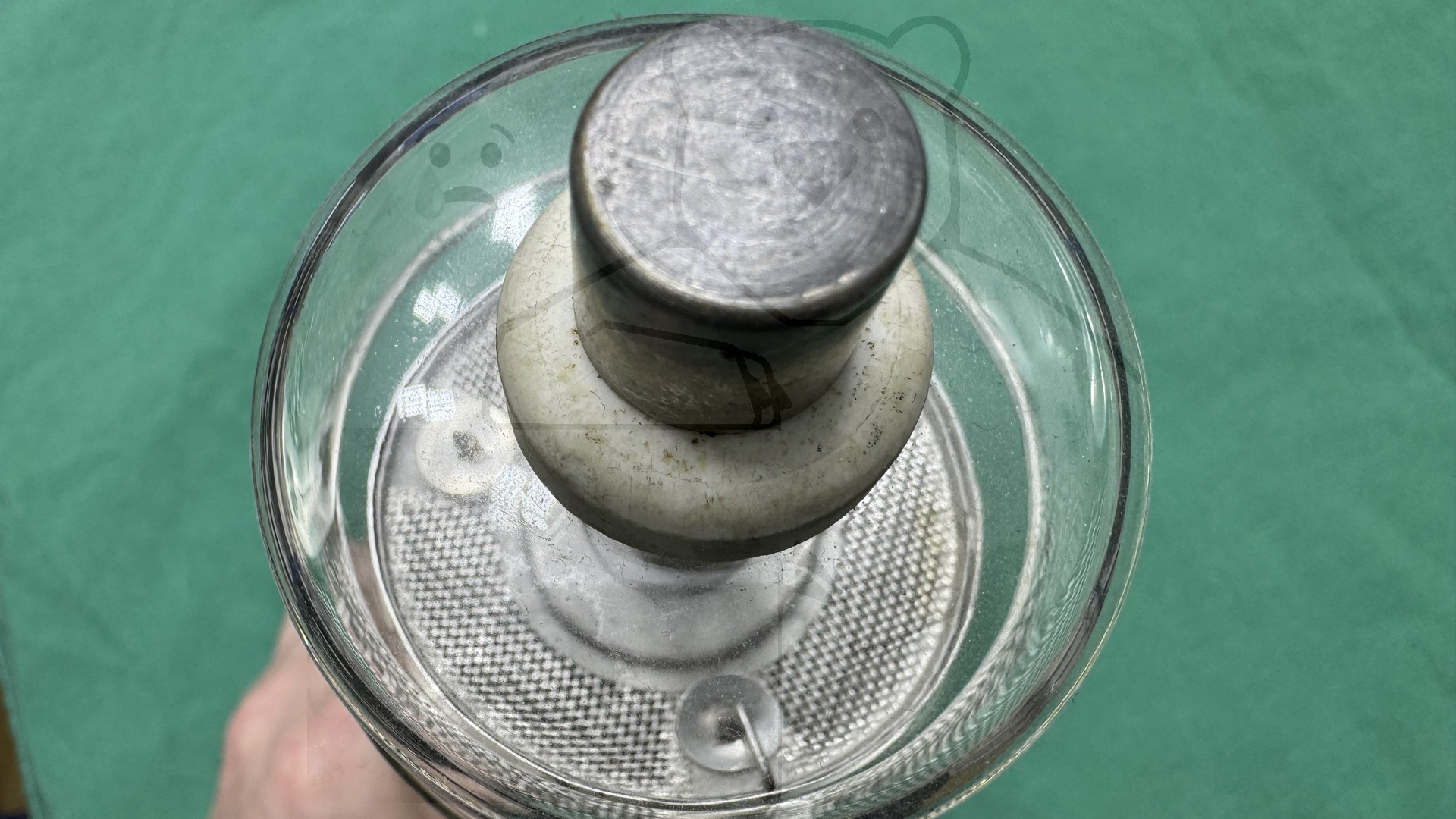

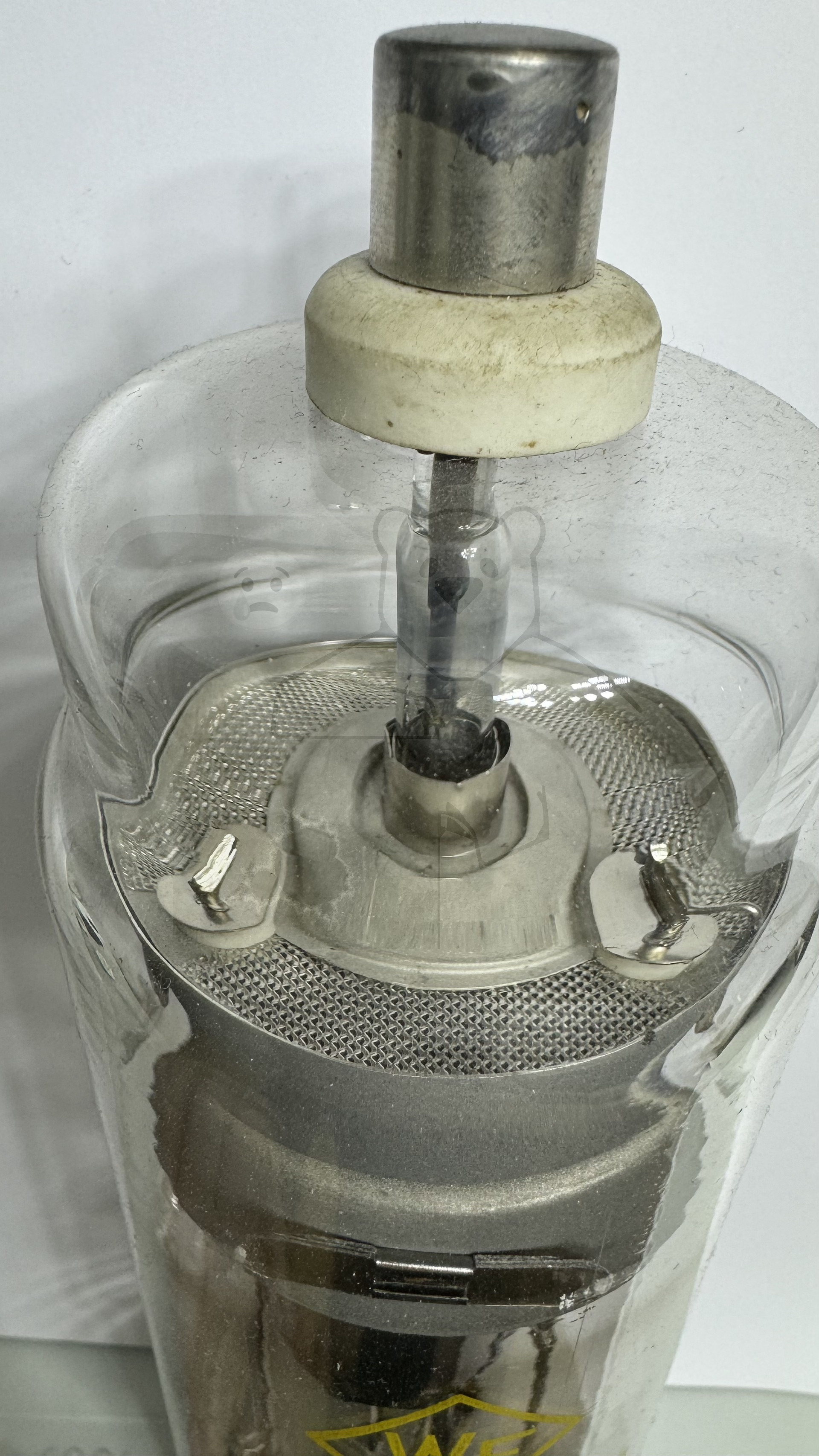

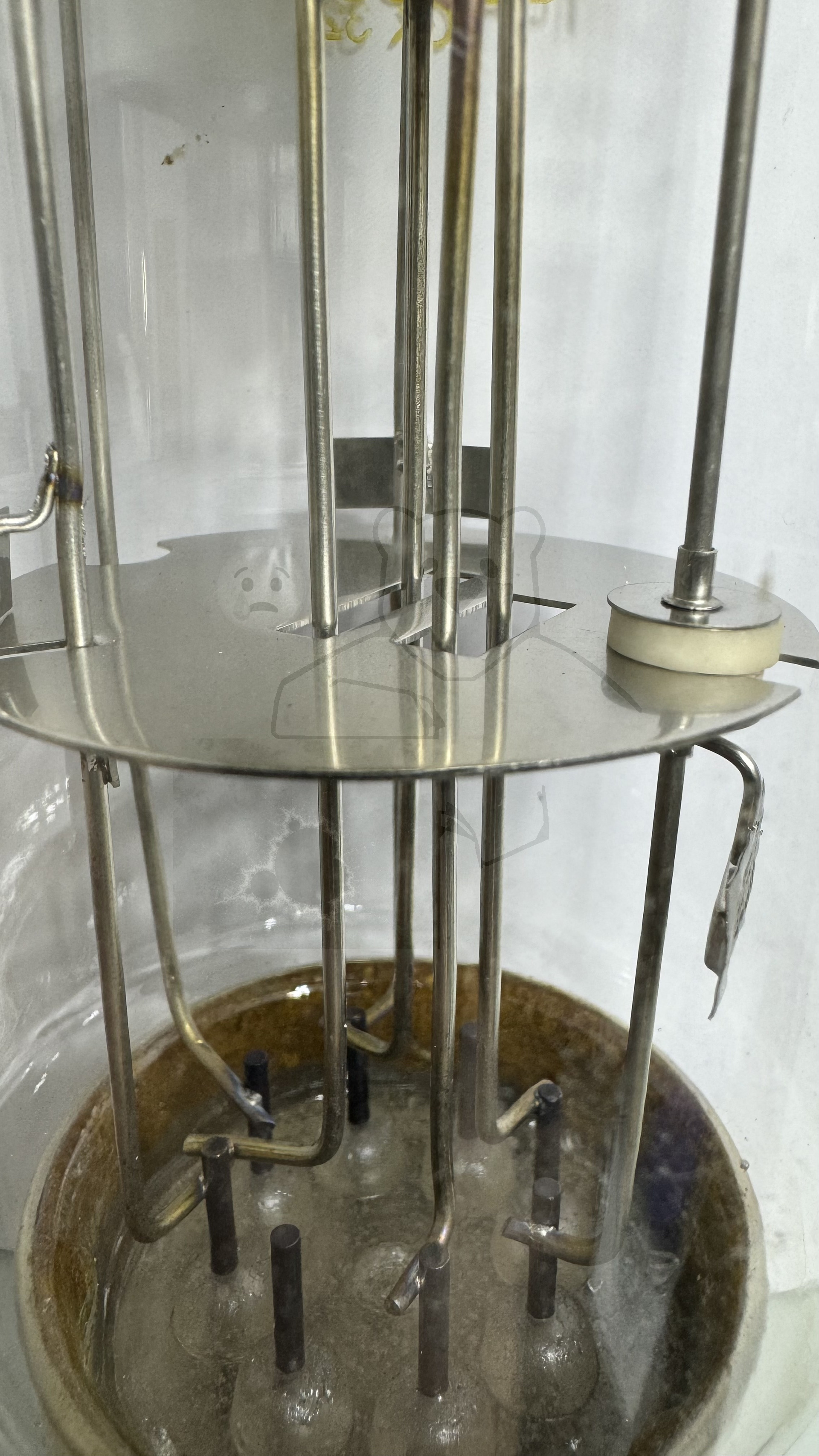

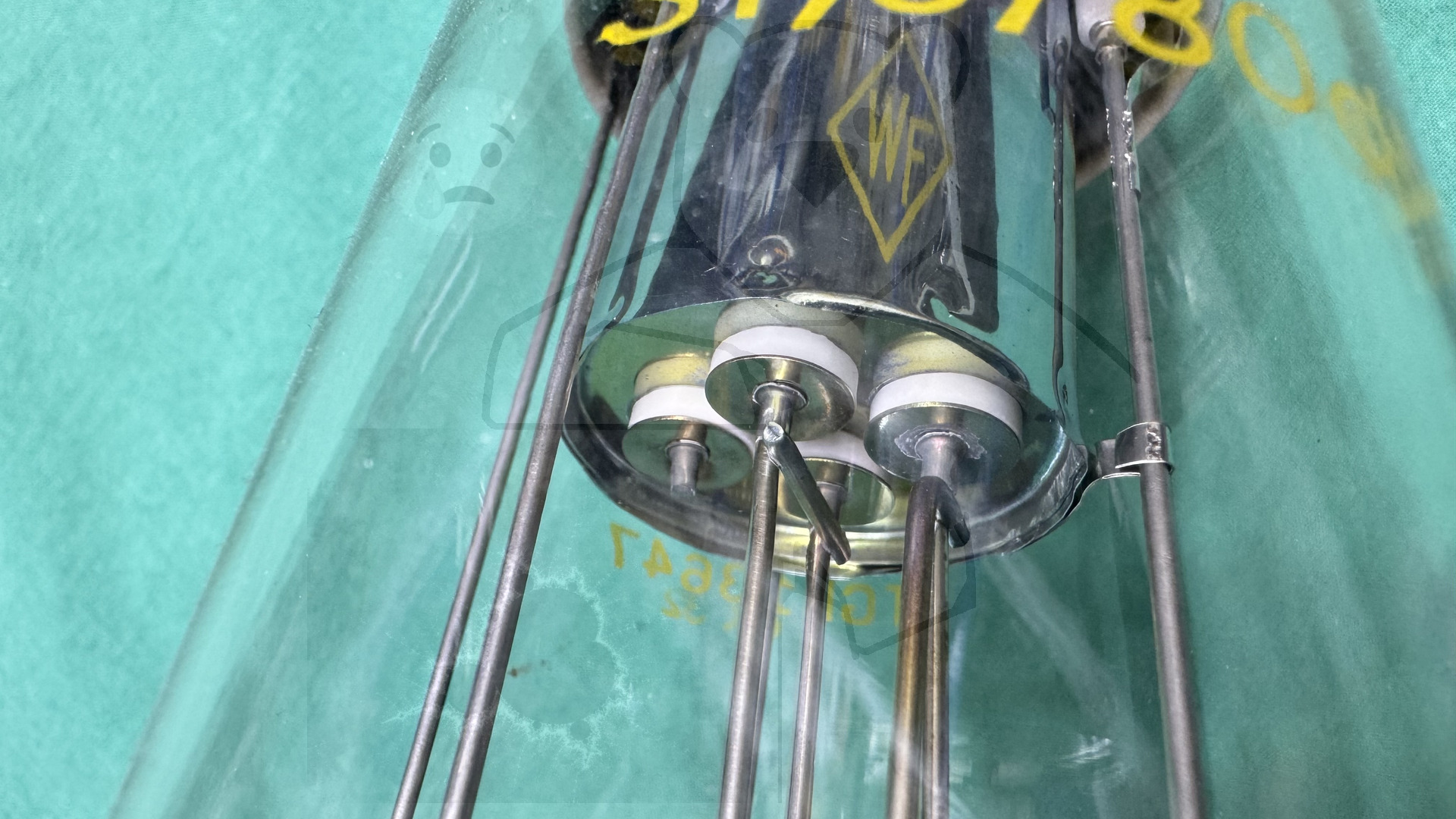

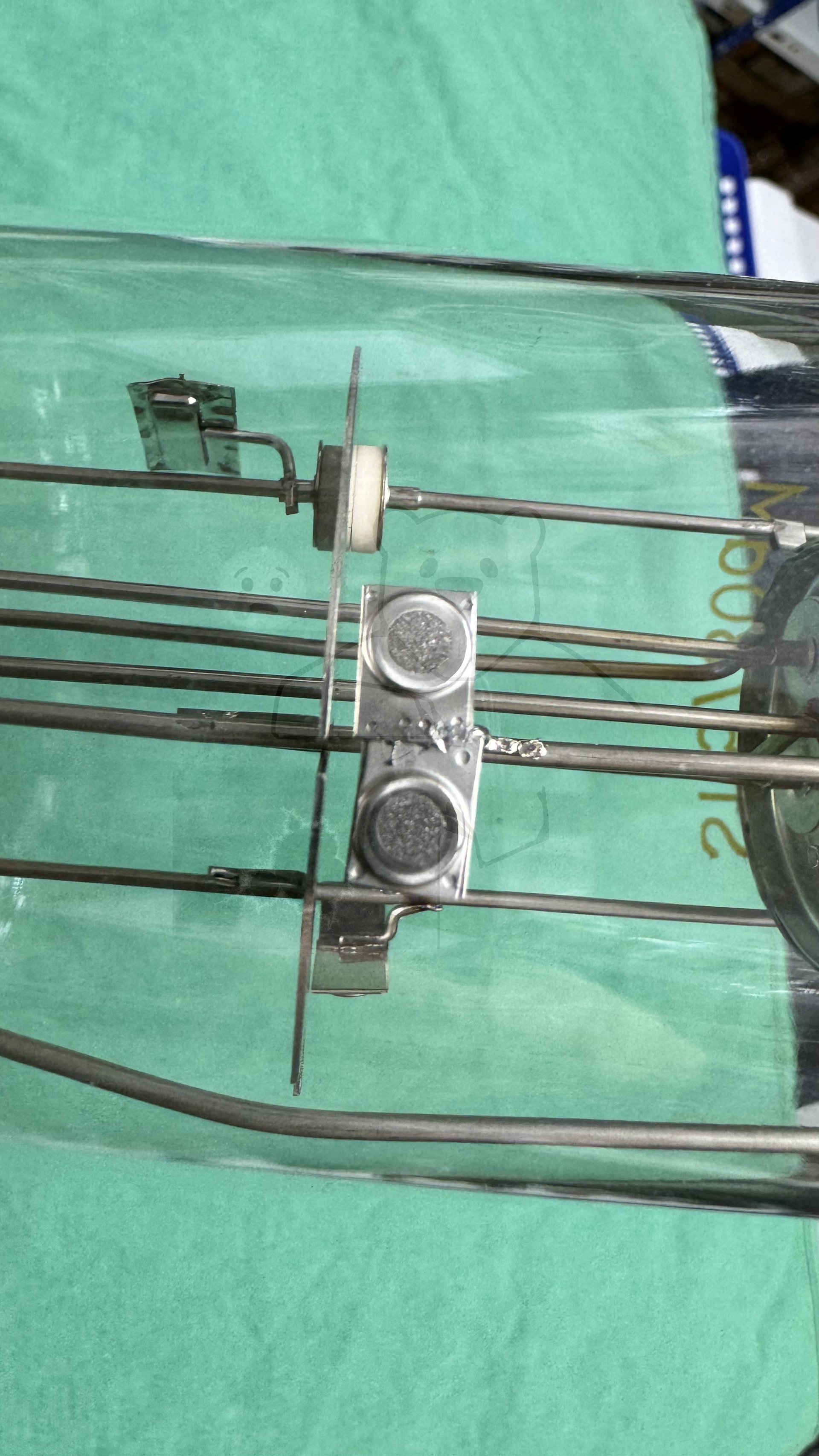

Daten und Bilder der Röhre: S1,5/80dM

🔎 Beschreibung der Röhre: S1,5/80dM Inventarnummer: 07741

Name	→ S1,5/80dM
Vergleichsname
Hersteller	→ WF
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	21
Art der Heizung	Direkt

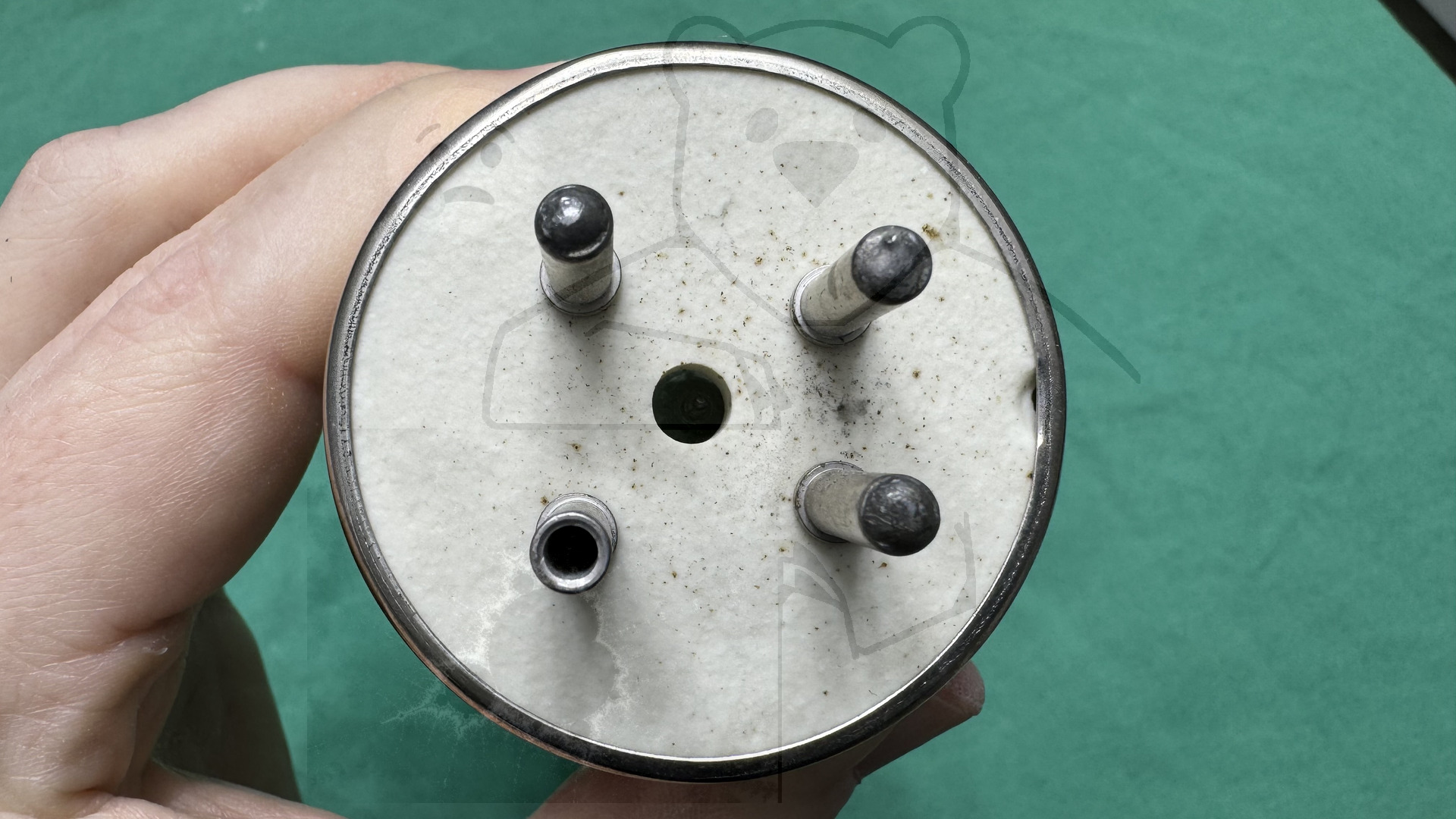

Röhren mit Sockel	→ Informationen zum Sockel: USA, Jumbo, 4pol. Bayonet → Liste aller Röhren mit: USA, Jumbo, 4pol. Bayonet
Informationen Röhrentyp

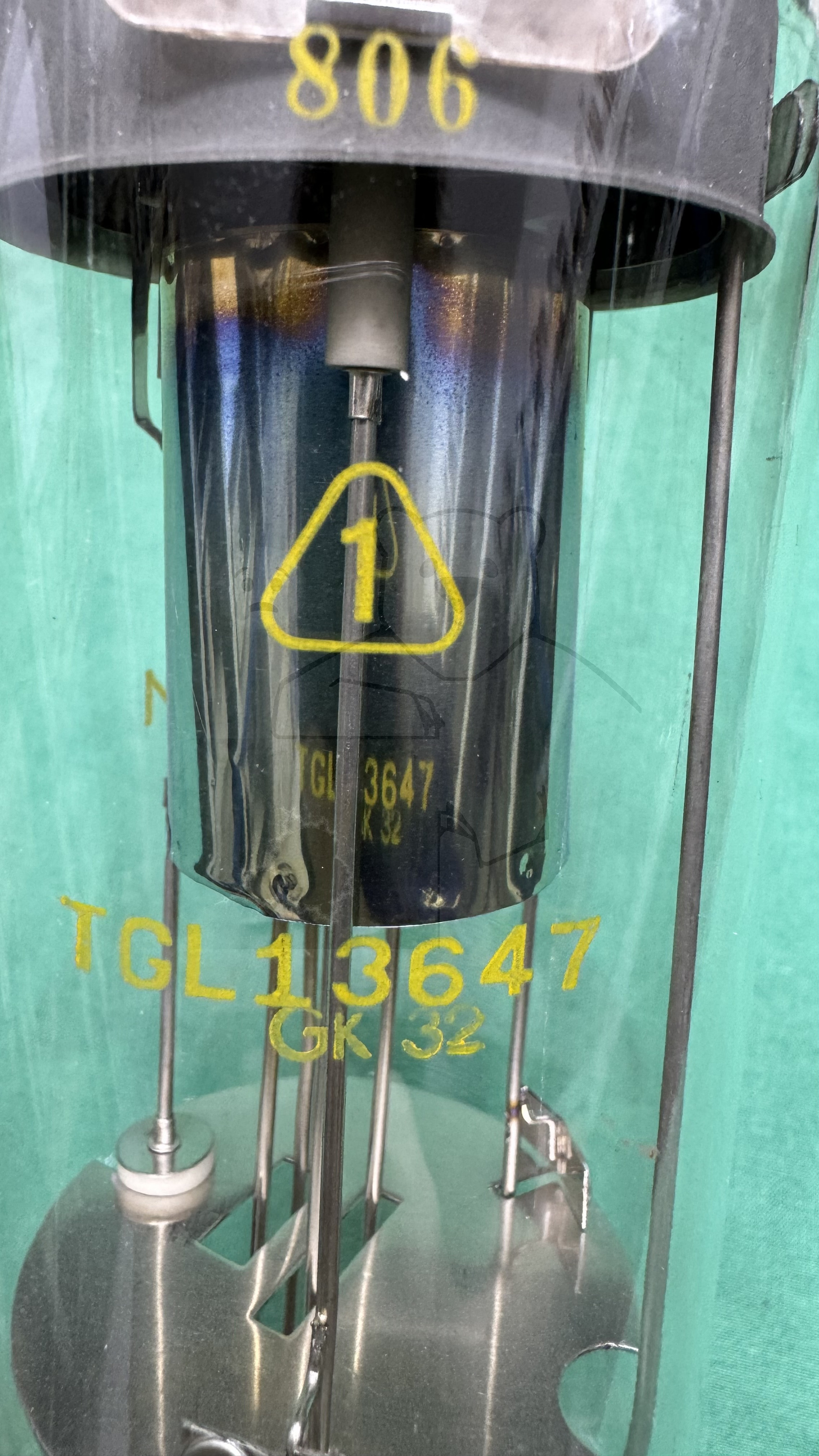

Informationen	Markiert als 'Erste Wahl' TGL13647 GK32
Kenn Nummer	806
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L13a

🔎 Beschreibung der Systeme für die Röhre: S1,5/80dM

	System 1
Kathode	1
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Thyratron, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der S1,5/80dM

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: S1,5/80dM
Datenblatt S1,5-80dM RFT [www.tubedata.info].pdf (815 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
