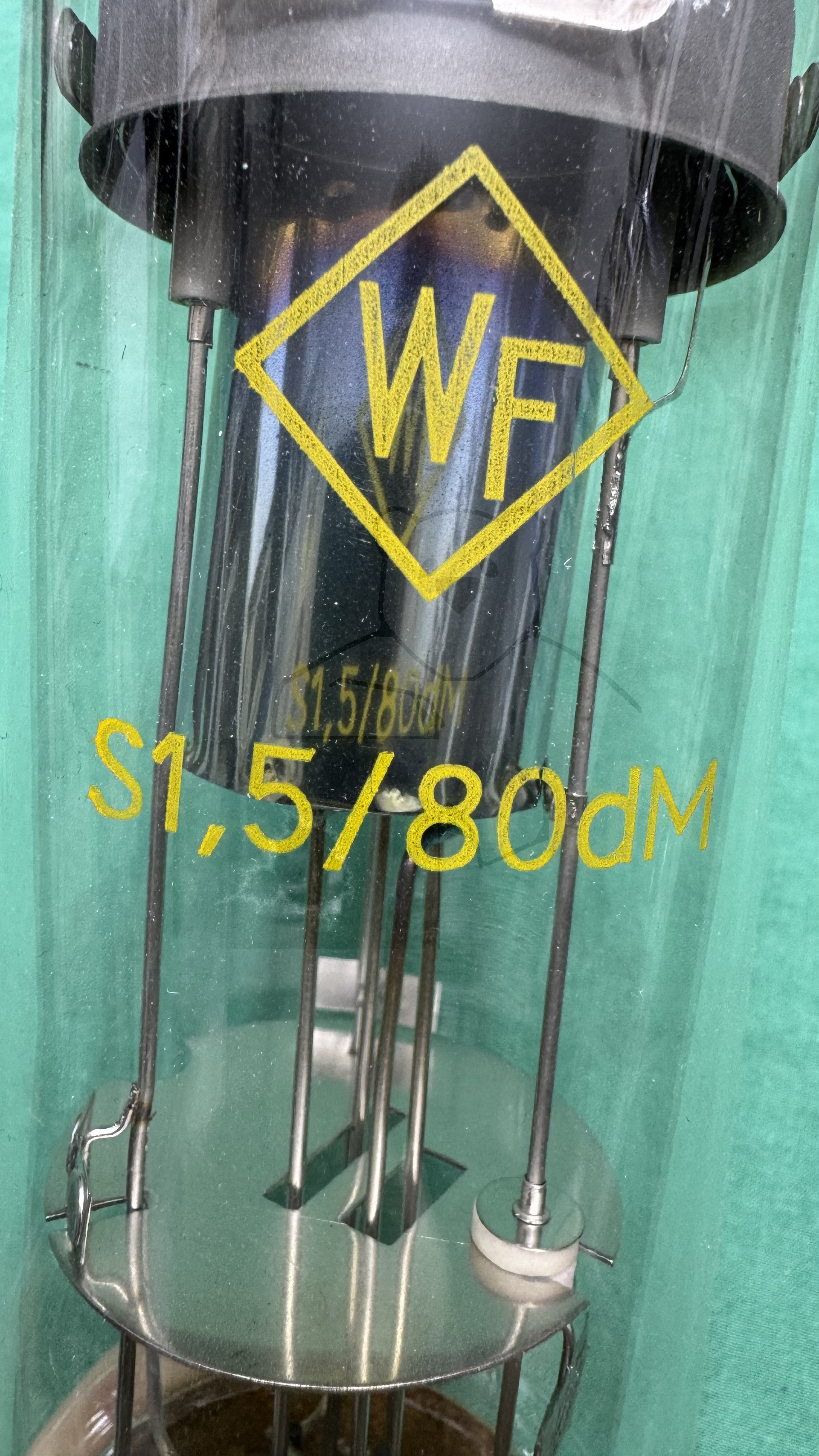

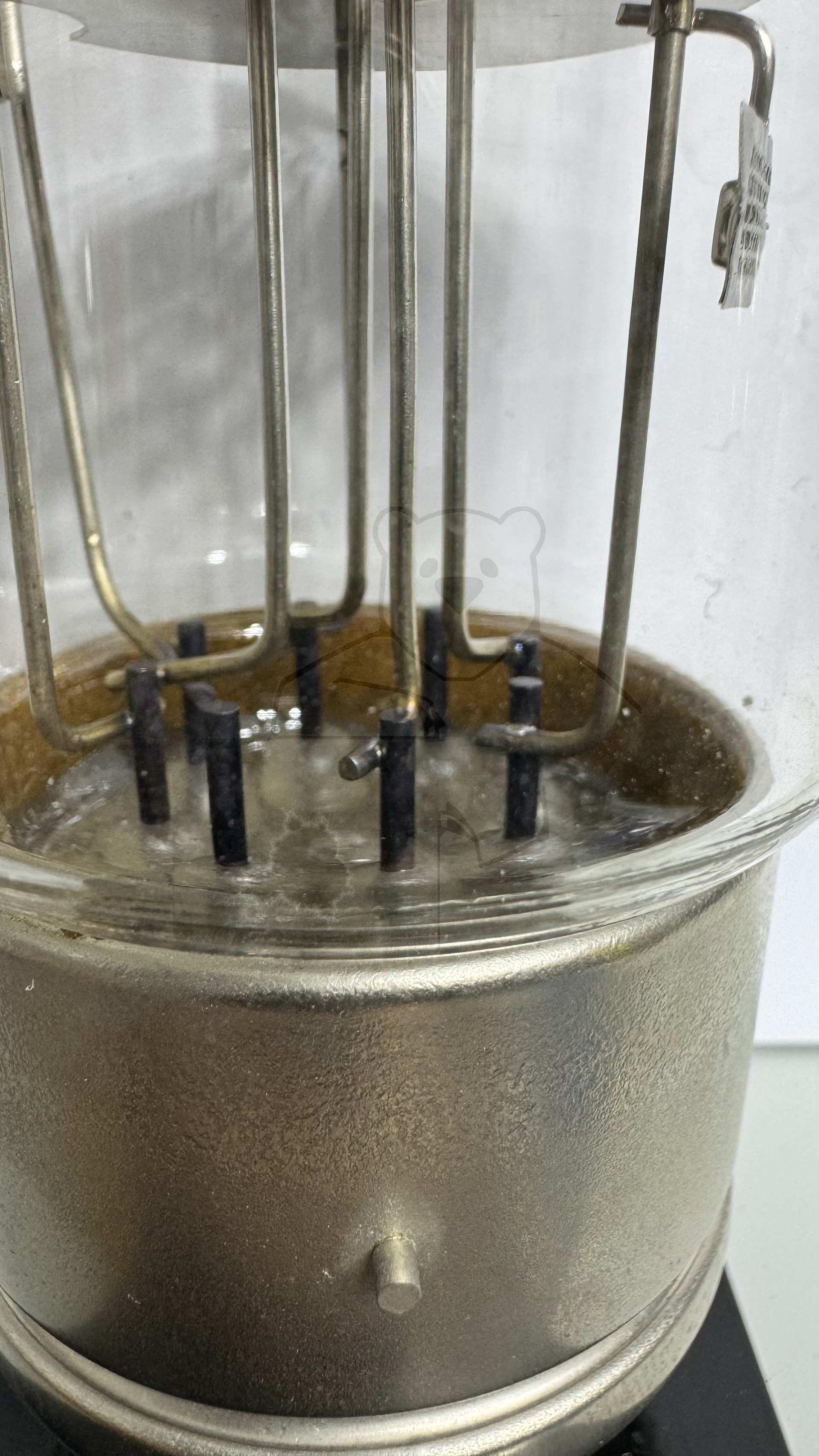

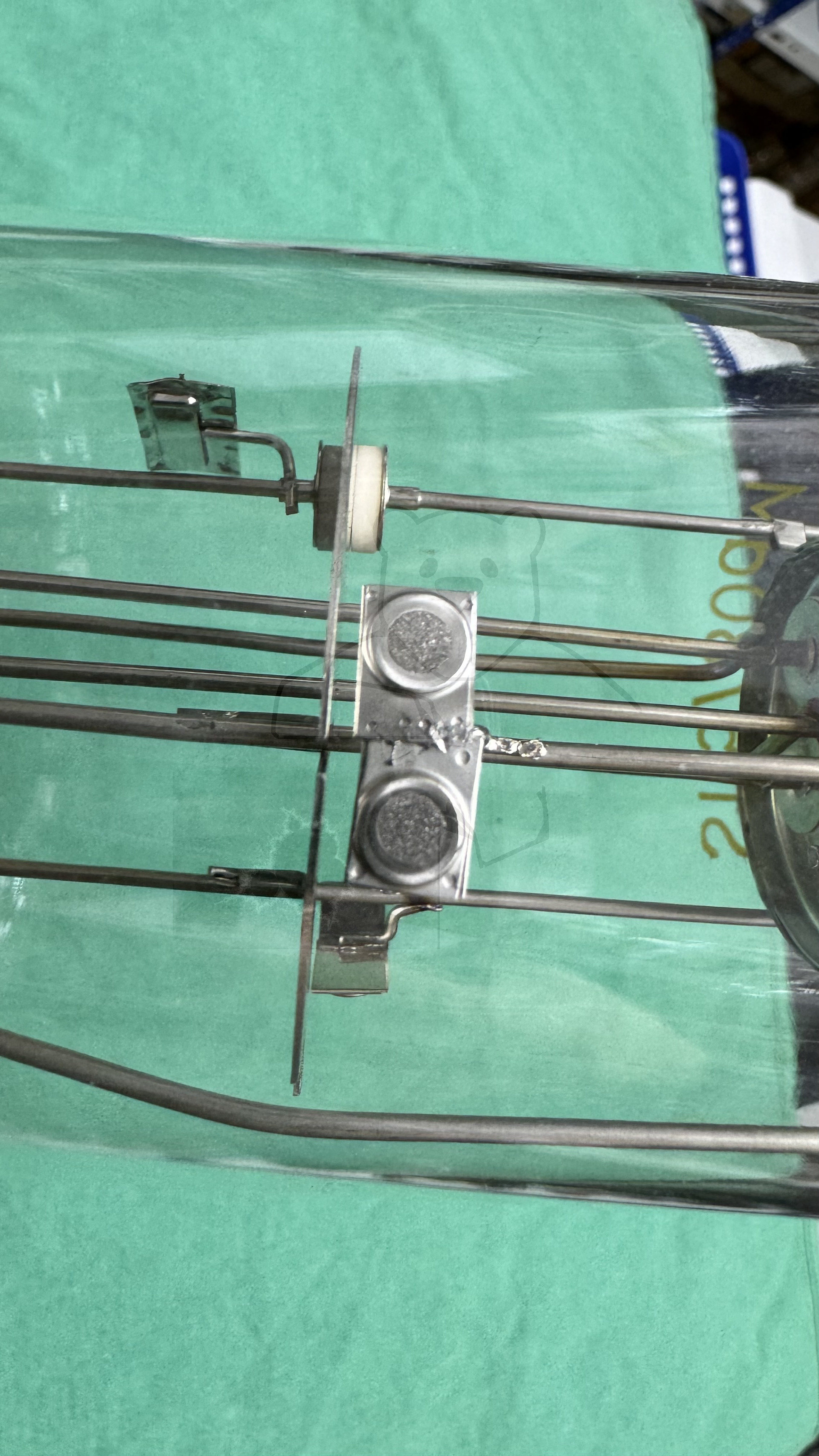

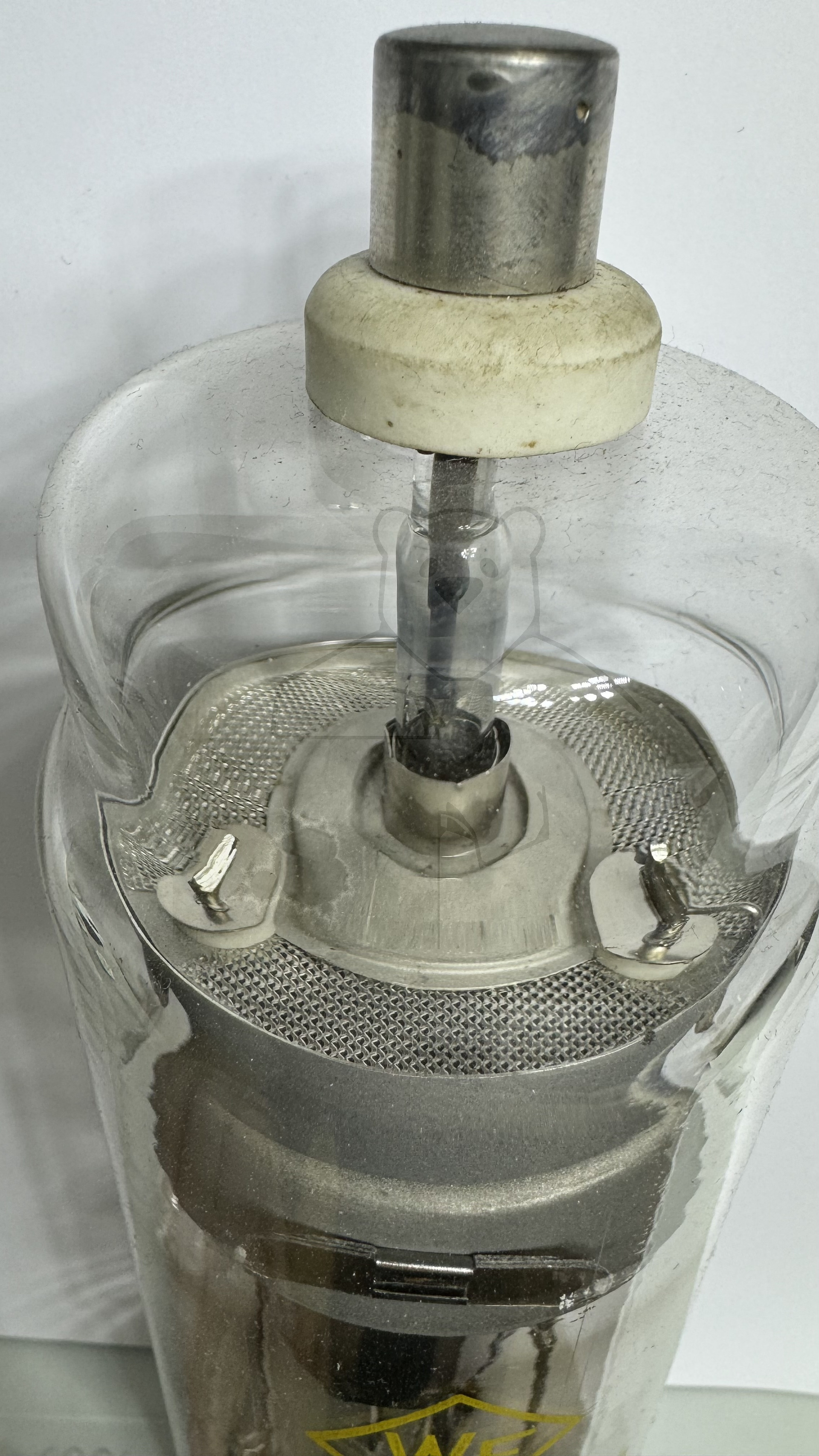

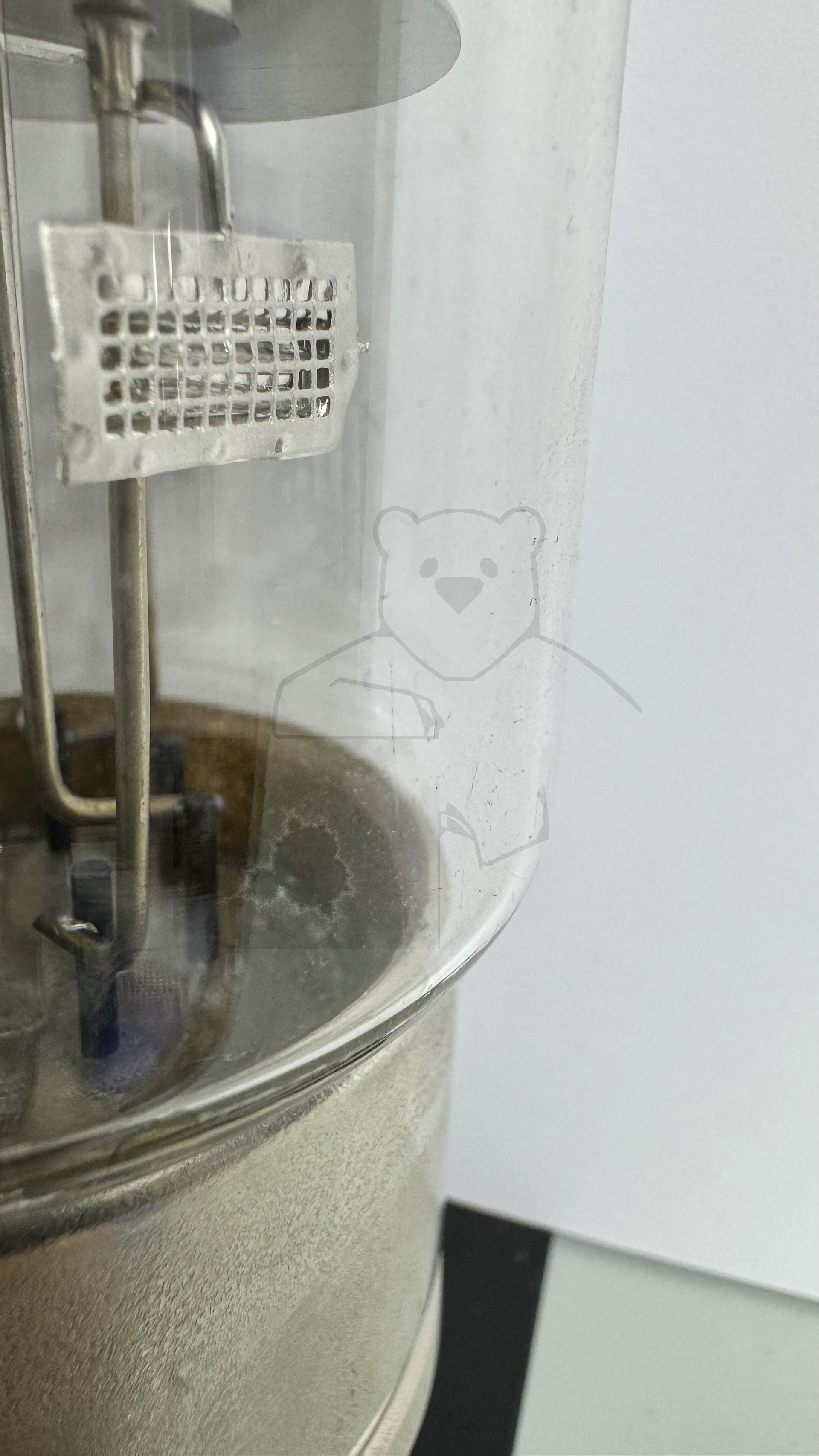

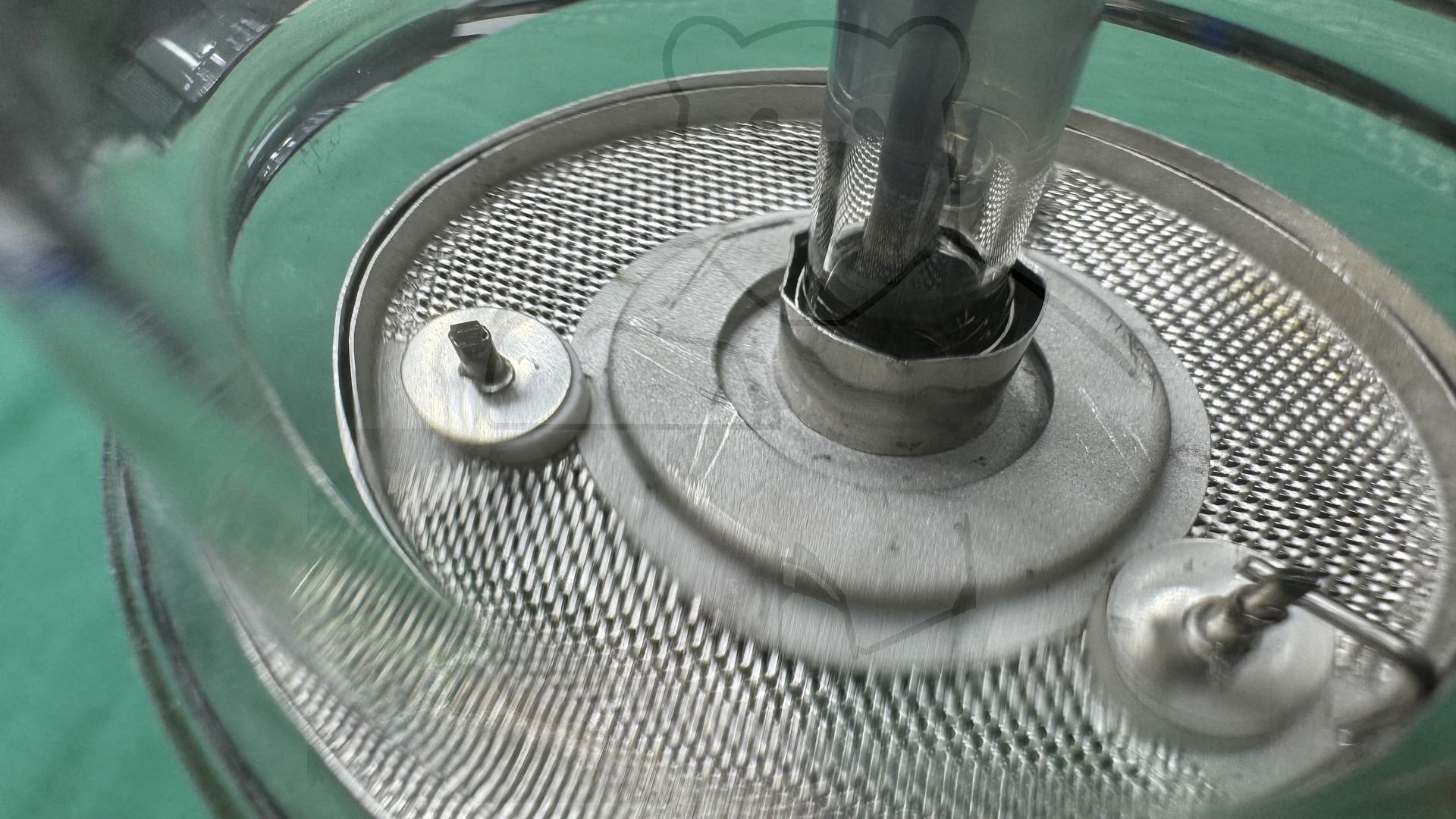

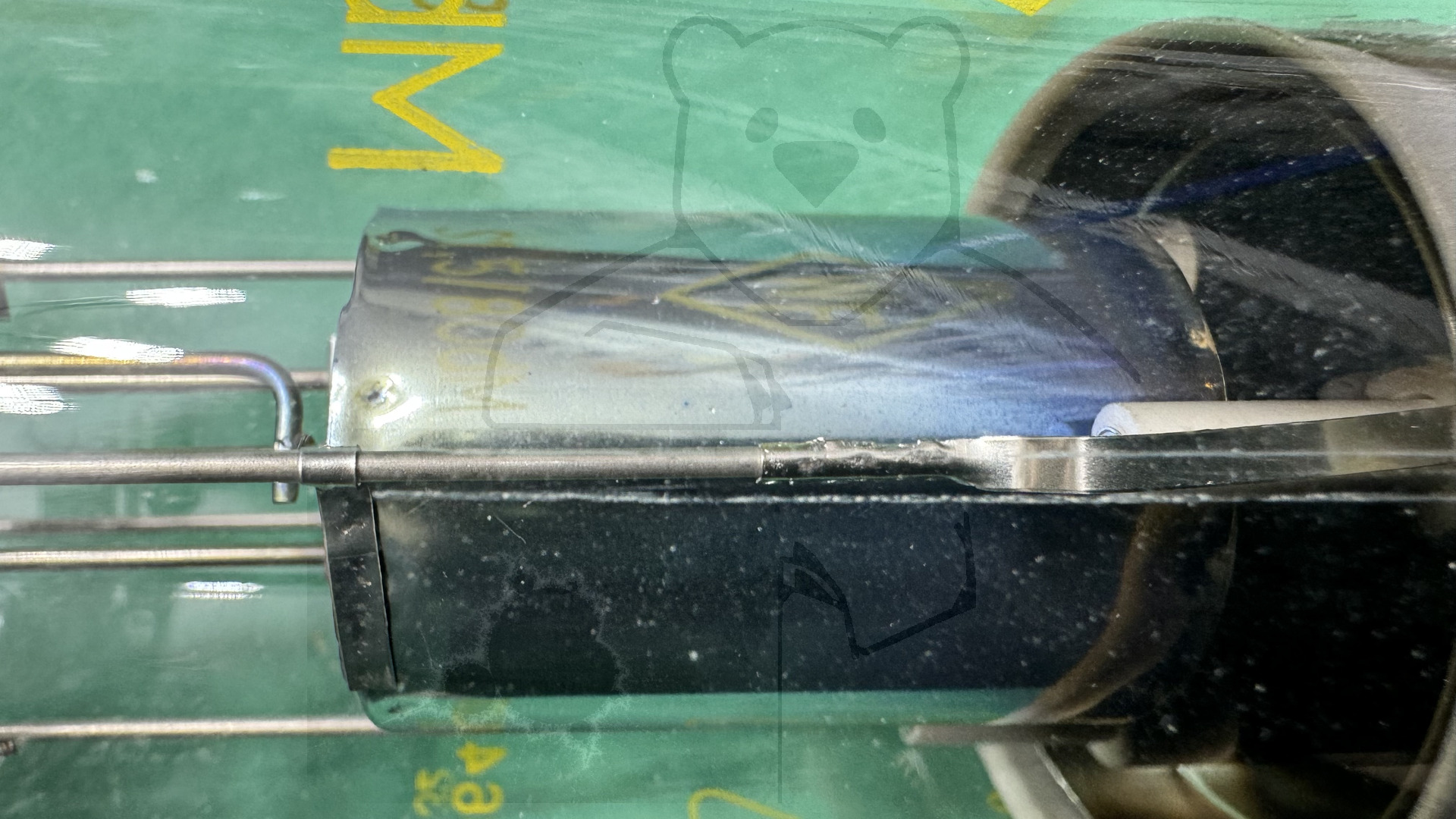

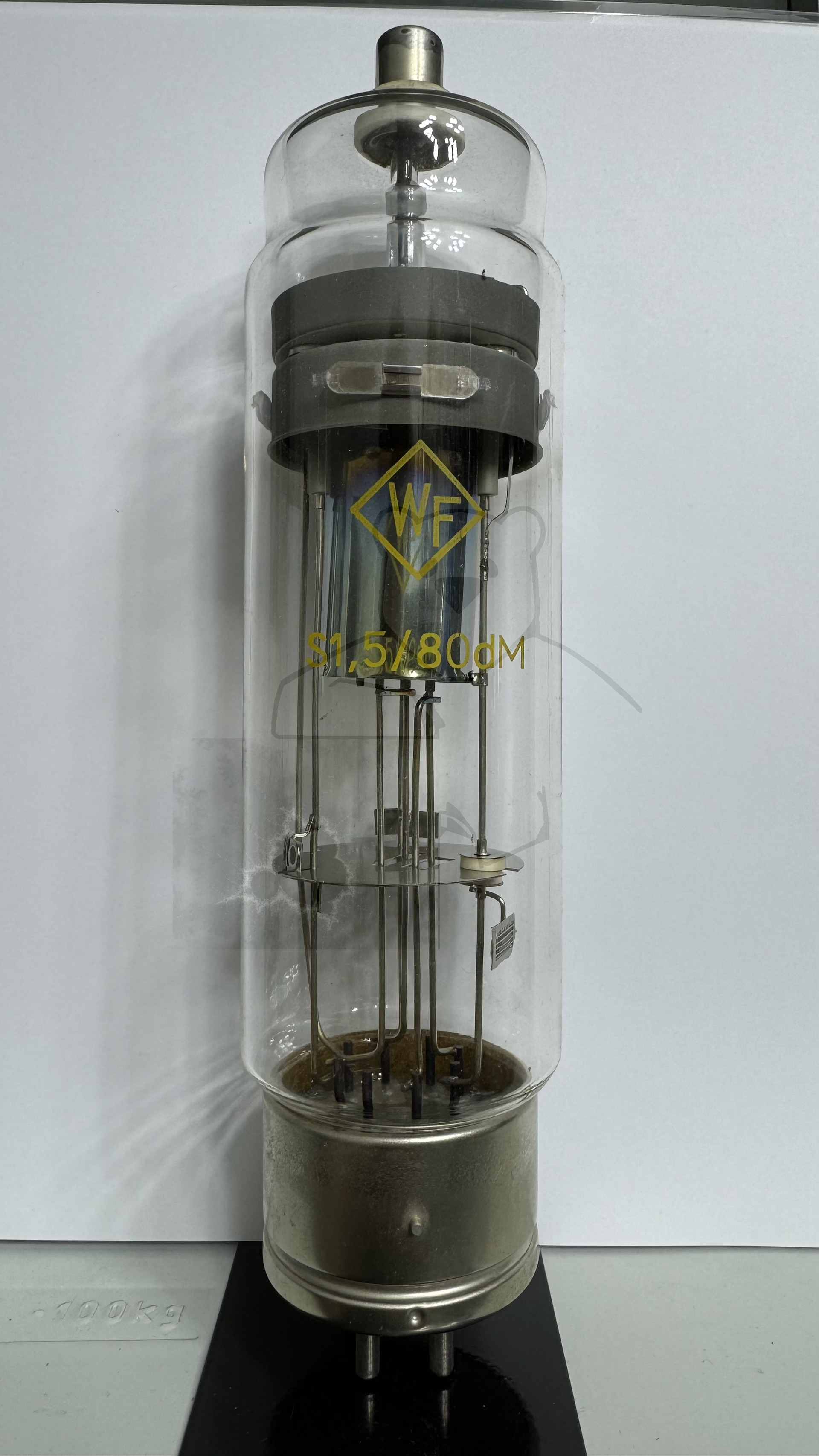

Daten und Bilder der Röhre: S1,5/80dM

🔎 Beschreibung der Röhre: S1,5/80dM

Name	S1,5/80dM
Vergleichsname
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	21
Art der Heizung	Direkt

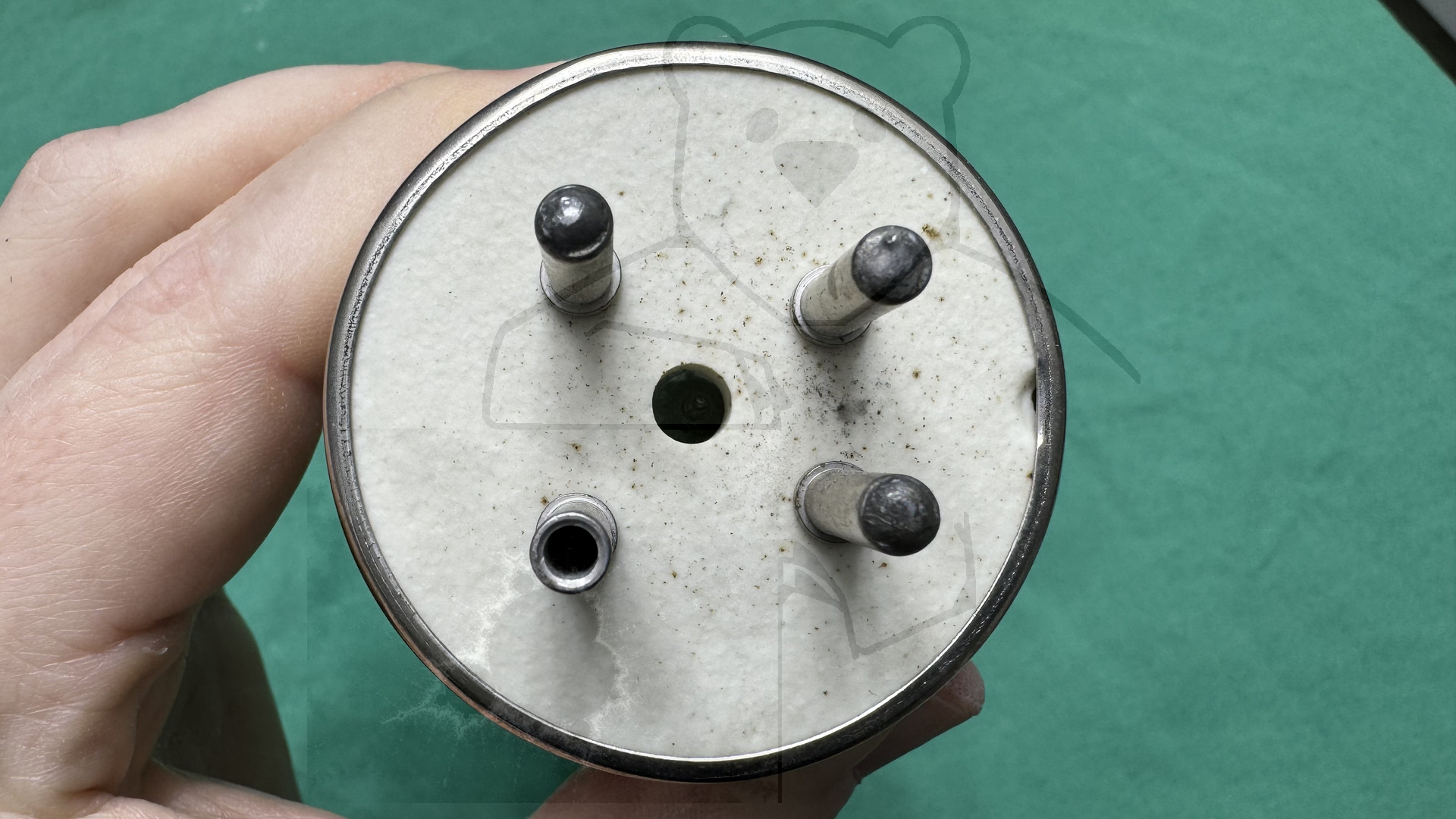

Röhren mit Sockel	→ Informationen zum Sockel: USA, Jumbo, 4pol. Bayonet → Liste aller Röhren mit: USA, Jumbo, 4pol. Bayonet
Zusätzliche Informationen
Letzte Änderung	11.06.2018 18:45:15

🔎 Beschreibung der Systeme für die Röhre: S1,5/80dM

	System 1
Kathode	1
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Thyratron, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

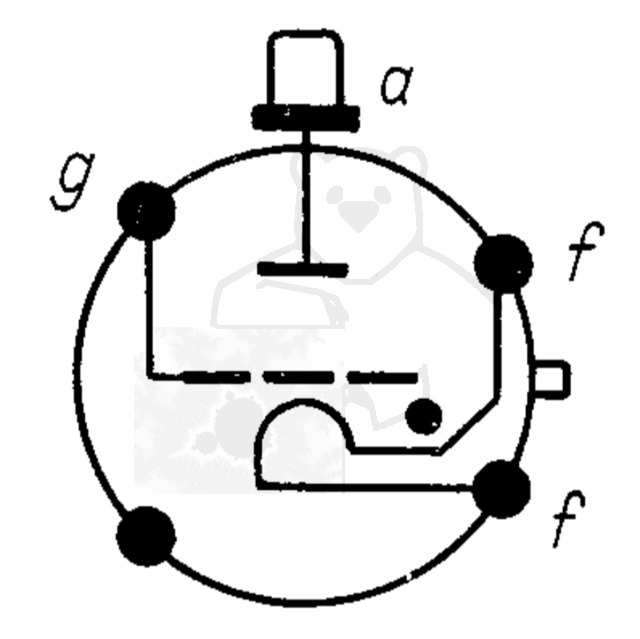

🔎 Sockelschaltung der S1,5/80dM

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: S1,5/80dM
Datenblatt S1,5-80dM RFT [www.tubedata.info].pdf (815 kB)
